Erstmusterprüfung in der Luftfahrt, PPAP in der Automobilindustrie, Prozessqualifizierung, Bezugsquellenstatus und Chargenfreigabe trennen und rückverfolgbare Strahlnachweise aufbauen

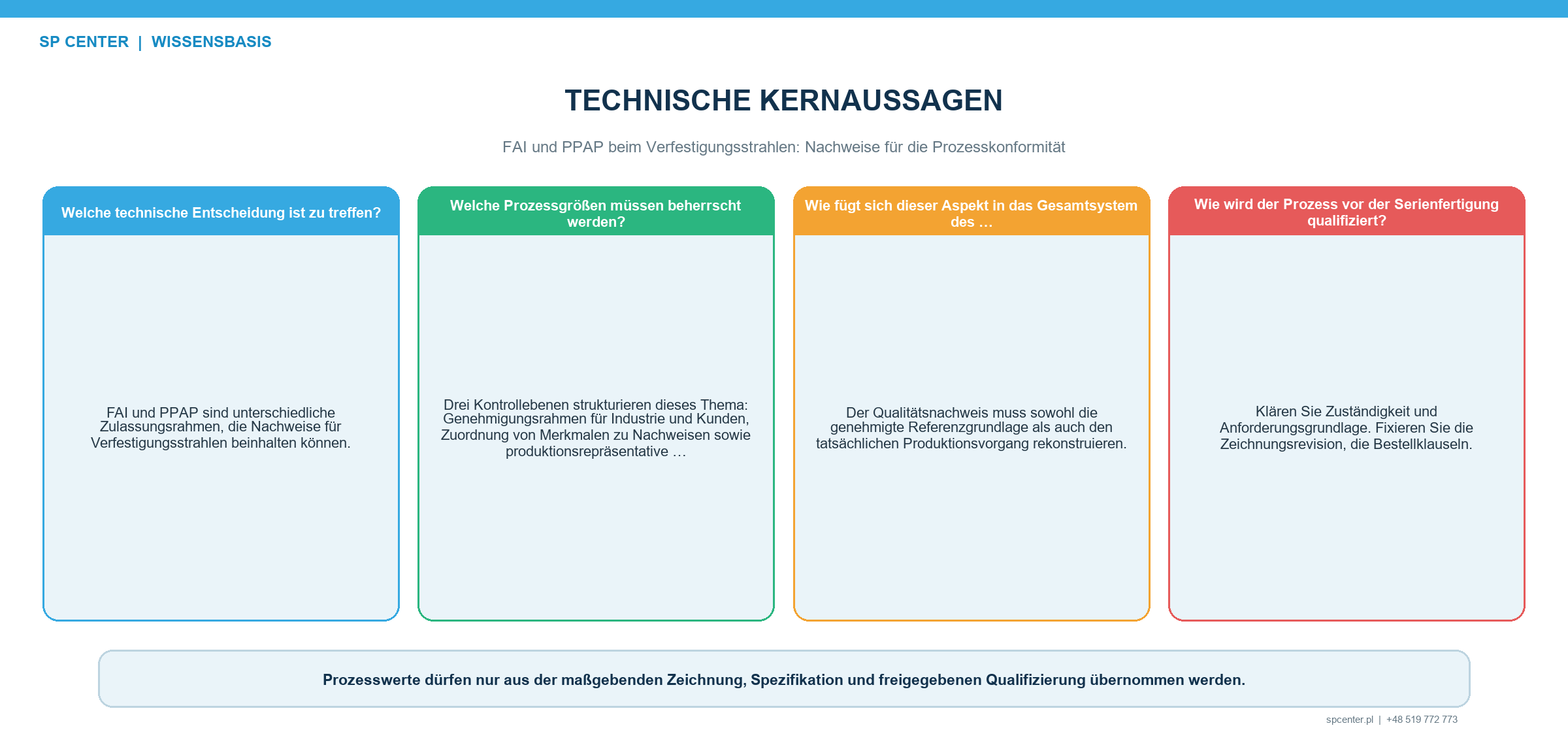

FAI und PPAP sind unterschiedliche Freigaberahmen, die Nachweise des Verfestigungsstrahlens enthalten können. AS9102C legt Anforderungen an Durchführung und Dokumentation der Erstmusterprüfung in der Luft- und Raumfahrt fest. Das AIAG-PPAP-Handbuch beschreibt ein Freigabeverfahren für Produktionsteile in der Automobilindustrie, mit dem die wiederholbare Erfüllung von Konstruktions- und Spezifikationsforderungen unter Serienbedingungen nachgewiesen werden soll. Keiner der Rahmen ersetzt die Qualifizierung des Verfestigungsstrahlens, eine kundenspezifische Bezugsquellenfreigabe oder die Freigabe der tatsächlichen Produktionscharge.
Worin unterscheiden sich FAI und PPAP?
| Lenkungsrahmen | Zentrale Frage | Beitrag des Verfestigungsstrahlens |
|---|---|---|
| Erstmusterprüfung in der Luft- und Raumfahrt | Erzeugt der erste Serienfertigungsweg ein Teil, das die anwendbaren Konstruktionsmerkmale nachweislich erfüllt? | Identität des Sonderprozesses, freigegebene Bezugsquelle bei Forderung, Spezifikationsrevision, Bescheinigung und Merkmalsnachweis für den FAIR-Verantwortlichen |
| PPAP in der Automobilindustrie | Kann der Serienprozess Konstruktionsunterlagen und Kundenforderungen im freigegebenen Produktionszustand wiederholbar erfüllen? | Eingaben für Prozessablauf und Produktionslenkungsplan, besondere Merkmale, qualifizierte Prozessnachweise, Ergebnisse und Unterlagen wie vertraglich gefordert |
| Qualifizierung des Verfestigungsstrahlens | Liefert der genaue Weg aus Anlage, Strahlmittel, Vorrichtung, Bewegung und Abnahme das geforderte Ergebnis? | Sättigungs- und Intensitätsgrundlage, Bedeckungsgradmethode, Zugang, Strahlmittel, Oberfläche, Maße und Bauteilnachweise wie aufgerufen |
| Bezugsquellenfreigabe | Sind Bearbeiter und Umfang durch Kunde oder Auftraggeber genehmigt? | Freigabestatus, Umfang, Ablauf oder Überwachungsangaben und Kundeneinschränkungen bei Anwendbarkeit |
| Produktionschargenfreigabe | Wurde dieses Los nach dem genehmigten Weg bearbeitet und erfüllt es die Abnahmekriterien? | Bauteil- und Chargenrückverfolgbarkeit, aktuelle Intensität, Bedeckungsgrad, Strahlmittel, Konfiguration, Prüfungen, Abweichungen und Bescheinigung |
Tabelle 1. Ähnlich klingende Unterlagen beantworten unterschiedliche Freigabefragen und sind nicht austauschbar.
FAI konzentriert sich bei Forderung auf Verantwortlichkeit und Verifizierung der anwendbaren Konstruktionsmerkmale anhand eines serienrepräsentativen Erstmusters. PPAP umfasst weitergehende Produktionsfreigabenachweise und ist mit den Core Tools der Automobilindustrie sowie kundenspezifischen Anforderungen verbunden. Anwendbarkeit, Umfang und Genehmigungsbefugnis ergeben sich aus gelenkter Norm, Vertrag und Kundenregeln.
Wie fließt Verfestigungsstrahlen in eine FAI ein?
Verfestigungsstrahlen ist ein Sonderprozess, dessen vollständiges Ergebnis nicht allein durch Nachmessen fertiger Maße verifiziert werden kann. Der FAIR-Verantwortliche kann deshalb gelenkte Nachweise des durch Zeichnung oder Spezifikation aufgerufenen Prozesses benötigen. Dazu können Identität und Freigabestatus des Bearbeiters, Prozessspezifikation und Revision, Bearbeitungszonen, Bescheinigung, Strahlmittelgrenzen, Intensitäts- und Bedeckungsgradnachweise sowie geforderte Oberflächen- oder Maßwerte gehören.
Diese Nachweise erlauben dem Lieferanten nicht, ein Merkmal oder eine Freigaberegel zu erfinden. Aktuelle AS9102C, Kundenanweisungen und Verfahren der verantwortlichen Organisation bestimmen die Dokumentation von Prozess- und Produktverantwortung. Sonderprozesslieferant und für das Fertigteil verantwortliche Organisation sollten vereinbaren, wer jede Aufzeichnung bereitstellt, prüft und einreicht.
Wie fließt Verfestigungsstrahlen in ein PPAP ein?
PPAP kann den Strahlprozess mit genehmigtem Fertigungsablauf, Prozessrisikobewertung, Produktionslenkungsplan, besonderen Merkmalen, Messmittelfähigkeit, Werkstoff- oder Leistungswerten und Produktionsteileinreichung verbinden. Die genauen Elemente und die Einreichungsstufe werden vom Kunden bestimmt; ohne Bestellung oder Lieferantenhandbuch darf keine allgemeine Standardstufe versprochen werden.
Die Prozessnachweise sollten die vorgesehene Serienanlage, Strahlmittel, Vorrichtung, Programme, Qualifikationen, Losstruktur und Überwachung repräsentieren. Ein Laborprobekörper oder Entwicklungsparametersatz ohne Serienrepräsentativität darf nicht stillschweigend zur PPAP-Grundlage werden.

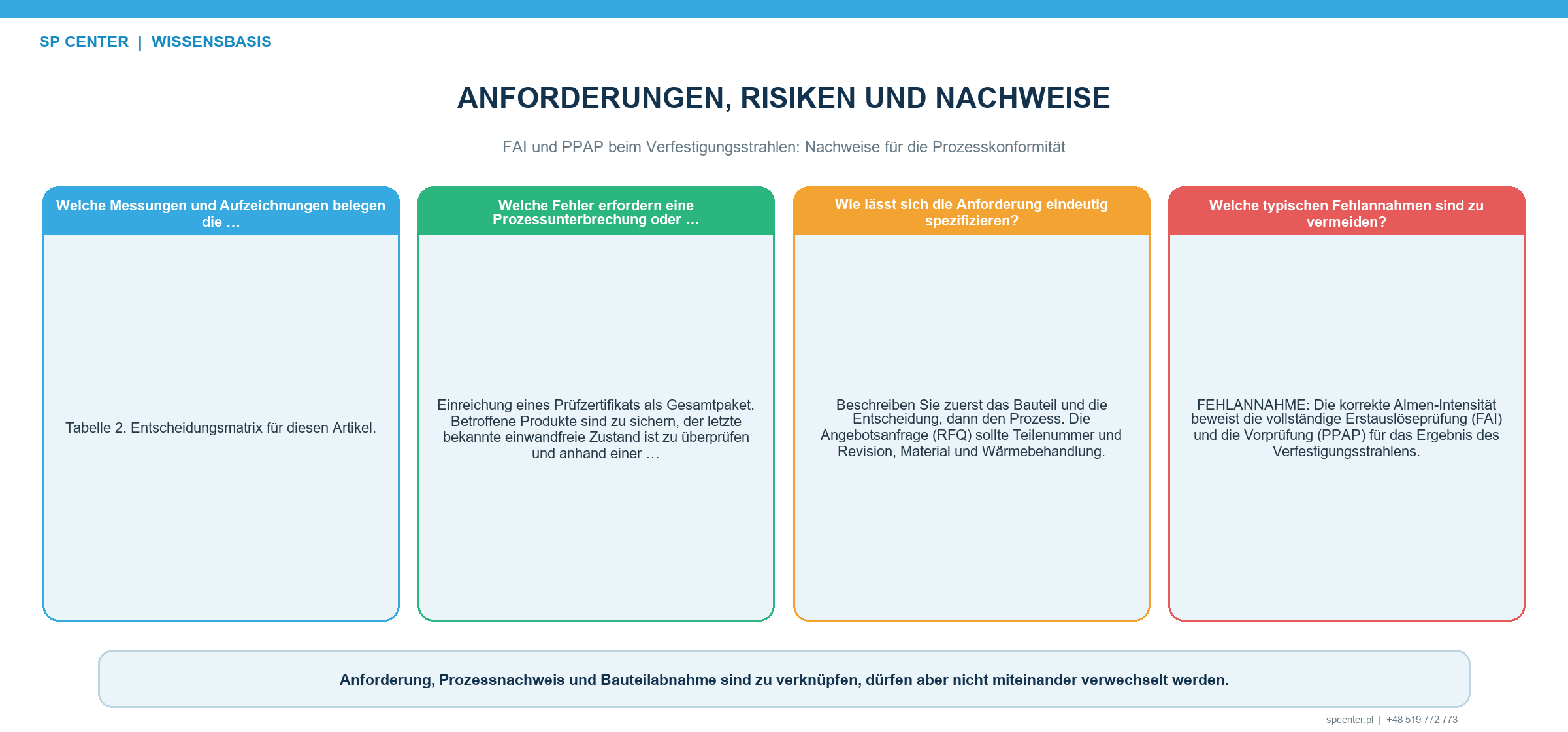

Welche Strahlnachweise unterstützen beide Rahmen?
| Nachweisthema | Aufzeichnung des Bearbeiters | Schnittstelle zu FAI oder PPAP |
|---|---|---|
| Anforderungsrangfolge | Revisionen von Bestellung, Zeichnung, Spezifikation und Kundenanlagen | Unterlagenverzeichnis benennt genaue Konstruktions- und Kundenbasis |
| Identität des Fertigungswegs | Maschine, Druckluft- oder Schleuderradweg, Programm, Vorrichtung, Masken, Strahlmittel und Umfang der Bezugsquellenfreigabe | Prozessablauf sowie Nachweis zur Produktverantwortung oder zum Sonderprozess verweisen auf den tatsächlichen Fertigungsweg |
| Intensität und Bedeckungsgrad | Geforderte Almen-Nachweise und Bauteilbedeckung nach freigegebenen Methoden | Objektive Ergebnisse stützen das aufgerufene Merkmal, ohne allein Produkteigenschaften zu behaupten |
| Oberfläche und Maße | Schaden, Rauheit, Sauberkeit, Strahlmittelrückstände und Maßprüfungen wie aufgerufen | Ergebnisse werden gegen Zeichnung oder Produktionslenkungsplan ausgewiesen |
| Abweichungen | Nichtkonformität, autorisierter Verwendungsentscheid und betroffene Losidentität | Der Status der Einreichung bleibt offen oder bedingt, bis die verantwortliche Kundenstelle den Entscheid akzeptiert |
| Rückverfolgbarkeit | Bediener, Datum, Anlage, Strahlmittellos, Prozessrevision, Bauteil oder Los und Freigabebefugnis | FAIR- oder PPAP-Unterlagen führen ihre Nachweise auf serienrepräsentative Teile zurück |
Tabelle 2. Jedes Ergebnis wird mit seiner Forderung und dem serienrepräsentativen Bauteil oder Los verknüpft.
Was legt AS9102C fest?
Nach dem offiziellen SAE-Umfang legt AS9102C Anforderungen an Durchführung und Dokumentation der FAI fest und ergänzt Kunden- sowie anwendbare gesetzliche und behördliche Forderungen, statt sie zu ersetzen. Für den tatsächlichen FAIR gelten die vollständige erworbene Norm und Kundenanweisungen zu Formularen oder Portalen.
Eine ältere AS9102-Revision darf nicht verwendet werden, wenn der Vertrag die aktuelle aufruft. Ebenso darf AS9102C nicht automatisch auf Arbeiten angewandt werden, bei denen sie nicht gefordert ist. Revision und vertragliche Anwendbarkeit sind getrennt zu prüfen.
Was legt das AIAG-PPAP-Handbuch fest?
AIAG beschreibt PPAP als Industriestandard für die Freigabe von Produktionsteilen, damit Konstruktionsunterlagen und Spezifikationsforderungen in der Produktion wiederholbar erfüllt werden. AIAG führt PPAP-4 in vierter Ausgabe, zweitem Druck. Kundenspezifische Vorgaben können Inhalt, Einreichungsstufe, Portal und Genehmigungsfolge ändern.
PPAP darf nicht automatisch mit dem deutschen VDA-Verfahren zur Produktionsprozess- und Produktfreigabe gleichgesetzt werden. Beide können verwandte Ziele verfolgen, doch der Kunde muss den anwendbaren Weg und die akzeptierten Formulare benennen.
Wie werden besondere Merkmale behandelt?
Ein Merkmal wird besonders, weil Konstruktionsunterlage oder Kundensystem es entsprechend kennzeichnet, nicht weil der Bearbeiter es selbst so nennt. Bearbeitungszonen, Strahlmittelgrenzen, Intensität, Bedeckungsgrad, Oberfläche, Maße oder Rückverfolgbarkeit können nach aktueller Kundendefinition in die Prozesslenkung eingehen.
Produktionslenkungsplan oder gleichwertige Fertigungsunterlage sollte Kontrolle, Methode, Häufigkeit, Grenze, Reaktion und Aufzeichnung definieren. Almen-Intensität, Bauteilbedeckungsgrad und Bauteilverhalten bleiben getrennte Nachweisebenen.
Ersetzt eine Nadcap-Akkreditierung die Einreichung?
Nein. Nadcap betrifft auditierten Lieferanten und genehmigten Sonderprozessumfang. Eine Kundenfreigabe der Bezugsquelle kann getrennt gelten. Prozessqualifizierung betrifft den genauen Fertigungsweg. FAI oder PPAP betrifft den Produkt- und Produktionsfreigaberahmen. Chargenfreigabe betrifft das tatsächliche Los. Eine Ebene kann die andere unterstützen, ersetzt sie aber nur bei ausdrücklicher Kundenbefugnis.

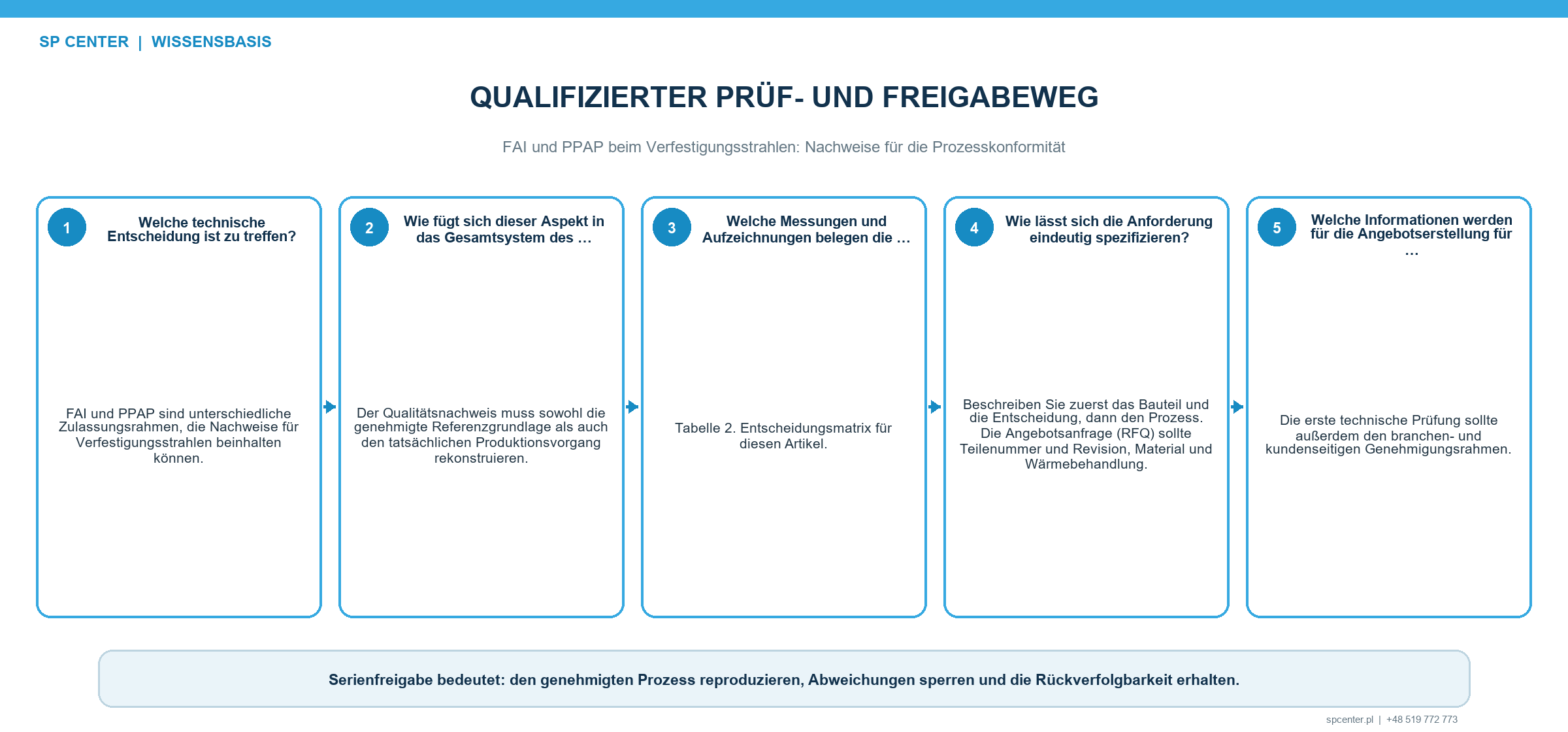

Wann kann eine Änderung neue Nachweise auslösen?
| Änderung oder Ereignis | Frage vor Fortsetzung | Mögliche gelenkte Reaktion |
|---|---|---|
| Zeichnungs- oder Spezifikationsrevision | Änderten sich Produktmerkmal, Bearbeitungszone, Medium, Intensität, Bedeckungsgrad oder Aufzeichnungsforderung? | Kundendefinierte FAI- oder PPAP-Prüfung, angepasste Qualifizierung und aktualisierte Fertigungsunterlagen |
| Neue oder verlagerte Bezugsquelle | Ist die Quelle freigegeben und entspricht ihr Anlagenweg der genehmigten Grundlage? | Bezugsquellenfreigabe, Qualifizierung sowie vom Kunden festgelegte Nachweis- und Einreichungsmaßnahmen |
| Änderung von Maschine, Vorrichtung, Programm oder Strahlmittel | Können Strahlenergie, Zugang, Grenzen, Oberfläche oder Rückverfolgbarkeit beeinflusst werden? | Risikobewertung, Requalifizierung und FAI- oder PPAP-Meldung beziehungsweise Neueinreichung bei Forderung |
| Produktionsunterbrechung | Lösen aktuelle Norm und Kundenregeln erneute Nachweise aus? | Dokumentierter Anwendbarkeitsentscheid statt angenommener allgemeiner Zeitgrenze |
| Abweichung oder Nacharbeit | Ist das Teil noch repräsentativ für den freigegebenen Serienweg? | Autorisierter Verwendungsentscheid, wiederholte Prüfung und Aktualisierung der Unterlagen bei Forderung |
| Geänderte kundenspezifische Regel | Ändert Kundenportal, Lieferantenhandbuch oder Bestellung Inhalt oder Genehmigungsbefugnis? | Bei Widerspruch Fertigung aussetzen und gelenkte Klärung einholen |
Tabelle 3. Die Anwendbarkeit wird für die konkrete Änderung aus dem gelenkten Rahmen und den Kundenregeln bestimmt.
Was ist vor der ersten Produktionscharge zu klären?
- Anwendbare FAI-, PPAP-, Kundenportal- und Lieferantenhandbuchforderungen.
- Verantwortung für die Gesamteinreichung und jede Sonderprozessaufzeichnung.
- Aktuelle Zeichnung, Spezifikationsrangfolge und Bezugsquellenfreigabe.
- Serienrepräsentative Maschine, Strahlmittel, Vorrichtung, Masken, Programm und Prüffolge.
- Merkmalsmatrix zwischen Anforderungen, Ergebnissen und verantwortlichen Freigabestellen.
- Einreichungszeitpunkt, Muster- oder Losidentität, Aufzeichnungsformat und Kundenfreigabepunkt.
- Melderegeln für Änderung, Unterbrechung, Abweichung und Nacharbeit.
- Schutz vertraulicher Einstellungen bei Bereitstellung des vertraglich geforderten objektiven Nachweises.
Häufig gestellte Fragen
Sind FAI und PPAP dasselbe?
Nein. FAI wird bei Aufruf in der Luft- und Raumfahrt zur Durchführung und Dokumentation der Erstmusterprüfung nach AS9102C verwendet. PPAP ist ein Freigaberahmen für Produktionsteile in der Automobilindustrie. Zweck, Unterlagenstruktur und Kundenregeln unterscheiden sich.
Ist FAI für jeden Auftrag zum Verfestigungsstrahlen erforderlich?
Nein. FAI gilt, wenn Vertrag, Kunde, anwendbares Qualitätssystem oder maßgebende Norm sie aufruft. Die verantwortliche Organisation bestimmt Anwendbarkeit und Umfang aus den aktuellen Vorgaben.
Ist PPAP für jedes verfestigungsgestrahlte Automobilteil erforderlich?
Nein. Kundenvertrag und kundenspezifische Vorgaben bestimmen, ob PPAP gilt, welche Unterlagen oder Einreichungsstufe verlangt werden und wer sie genehmigt.
Vervollständigt ein Strahlzertifikat FAIR oder PPAP?
Nicht allein. Eine Bescheinigung kann Bestandteil der Nachweise sein. Das Paket kann zusätzlich Konstruktionsverantwortung, Merkmalswerte, Werkstoff- oder Leistungsnachweise, Prozessablauf, Produktionslenkungsplan, Freigaben und kundenspezifische Aufzeichnungen verlangen.
Wer verantwortet die vollständige FAI- oder PPAP-Einreichung?
Der Vertrag muss die Verantwortung festlegen. Der Sonderprozesslieferant stellt üblicherweise gelenkte Prozessnachweise bereit; die für das Fertigteil oder die Kundeneinreichung verantwortliche Organisation stellt häufig das Gesamtpaket zusammen.
Ersetzt Nadcap FAI oder PPAP?
Nein. Nadcap-Akkreditierung betrifft Lieferant und auditierten Sonderprozessumfang. Sie ist keine Produktzertifizierung und ersetzt weder Kundenfreigabe der Bezugsquelle noch Prozessqualifizierung, FAI, PPAP oder Chargenabnahme.
Belegt ein konformes Almen-Ergebnis die Konformität des Erstmusters?
Nein. Almen verifiziert den Strahl unter der Prüfanordnung. Bauteilbedeckungsgrad, Maße, Oberfläche, Werkstoff und alle weiteren aufgerufenen Merkmale bleiben getrennt.
Wann ist nach einer Änderung eine neue oder teilweise Einreichung nötig?
Es gelten AS9102C, aktuelles PPAP-Handbuch, kundenspezifische Vorgaben und Vertrag. Die konkrete Änderung wird bewertet und bei unklarer Anwendbarkeit oder unklarem Umfang eine Kundenvorgabe eingeholt; einen universellen Auslöser gibt es nicht.
Die wichtigsten Punkte
- FAI und PPAP sind unterschiedliche Rahmen mit verschiedenen Branchen- und Kundenbezügen.
- Keiner gilt universell für jeden Auftrag zum Verfestigungsstrahlen.
- Eine Prozessbescheinigung ist ein möglicher Bestandteil der Nachweise und nicht das gesamte Freigabepaket.
- Qualifizierung, Bezugsquellenstatus, FAI oder PPAP und Chargenfreigabe bleiben getrennt.
- Verantwortung für Einreichung und Aufzeichnungen muss vertraglich eindeutig sein.
- Änderungen werden anhand aktueller Rahmen- und Kundenregeln statt vermuteter Auslöser bewertet.
Weiterführende Leitfäden von SP Center
- Dokumentation und Rückverfolgbarkeit in der Luft- und Raumfahrt
- Lieferanten für kritische Bauteile auswählen
- Wiederholbarkeit beim Verfestigungsstrahlen
Technische Quellen
1. SAE AS9102C, Aerospace Series – First Article Inspection Requirements
2. IAQG, 9102 First Article Inspection Requirement
3. AIAG PPAP-4, Production Part Approval Process
4. SAE AMS2430U: Shot Peening, revised April 2018
5. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
Hinweis zu Normen: Maßgebend sind die vollständigen aktuellen Unterlagen, Vertrag und kundenspezifischen Vorgaben; öffentliche Kurzbeschreibungen definieren keine vollständige Einreichung.
