FAI a PPAP pro kuličkování

Samostatné letecké FAI, automobilový PPAP, kvalifikace procesu, status schváleného zdroje a uvolnění výrobní šarže při vytváření sledovatelných dokladů o kuličkování

FAI a PPAP jsou různé schvalovací rámce, které mohou zahrnovat doklady o kuličkování. AS9102C stanoví požadavky na provádění a dokumentaci kontroly prvních kusů v leteckém průmyslu. Manuál AIAG PPAP definuje proces schvalování výrobních dílů automobilového průmyslu, jehož cílem je prokázat, že technické a specifikační požadavky lze konzistentně splňovat za výrobních podmínek. Ani jeden z rámců nenahrazuje kvalifikaci kuličkování, schválení dodavatele zákazníkem ani uvolnění skutečné výrobní šarže.

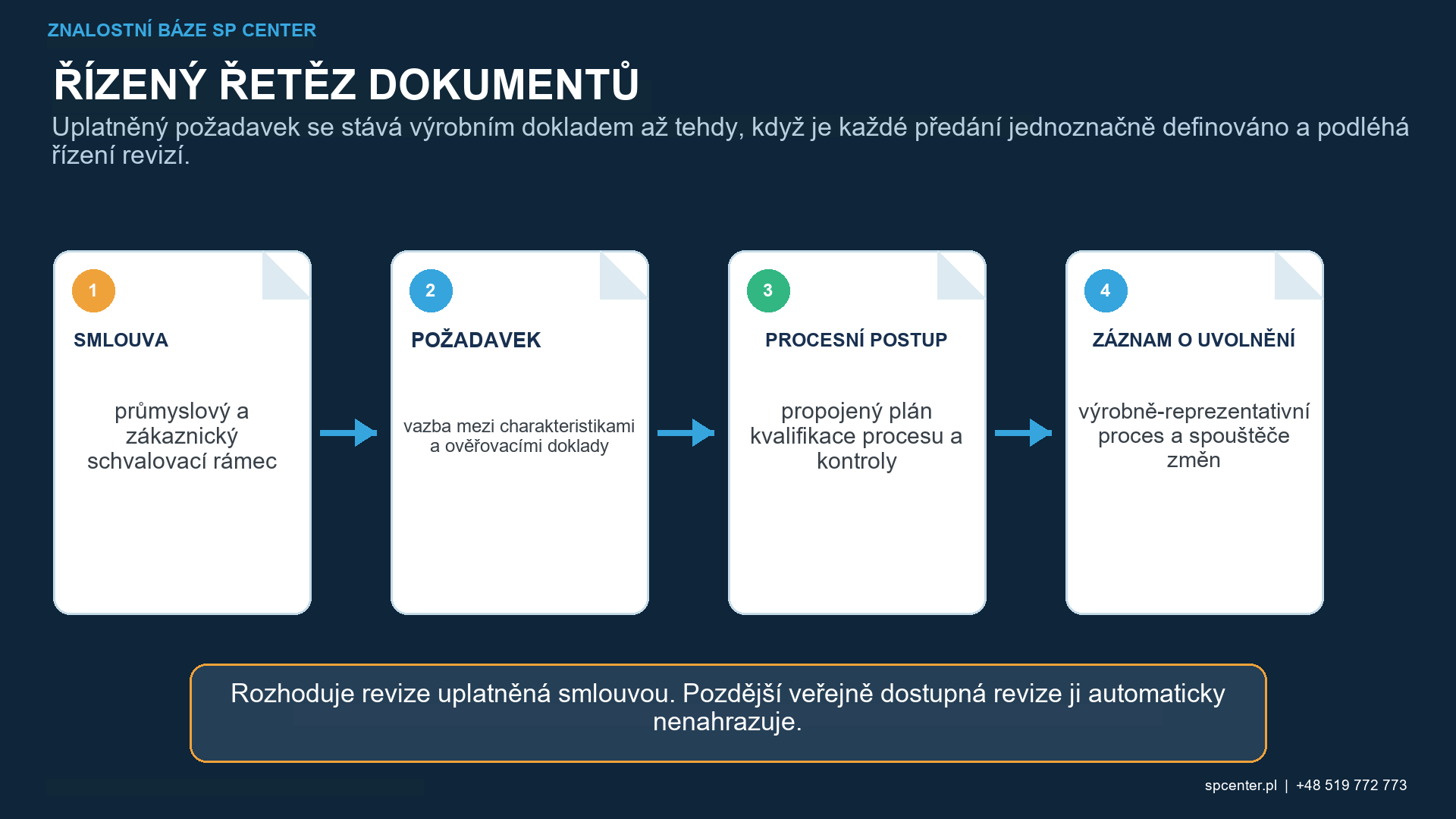

Obrázek 1. FAI, PPAP, kvalifikace procesu, schválení zdroje a uvolnění šarže jsou samostatné úrovně kontroly, které si mohou vyměňovat doklady, aniž by se navzájem nahrazovaly.

Jaký je rozdíl mezi FAI a PPAP?

Rámec řízení	Primární otázka	Přínos kuličkování
Letecký a kosmický průmysl FAI	Vyrábí první výrobní proces díl, který odpovídá příslušným konstrukčním charakteristikám?	Identita speciálního procesu, schválený zdroj, kde je vyžadován, revize specifikace, certifikát a charakteristické doklady dodané vlastníkovi FAIR
Automobilový PPAP	Může výrobní proces konzistentně splňovat technické záznamy a požadavky zákazníka za schválených výrobních podmínek?	Vstupy do procesního toku a plánu řízení, kontroly speciálních charakteristik, kvalifikované procesní doklady, výsledky a předložené záznamy dle smluvních požadavků
Kvalifikace kuličkování	Poskytuje přesné zařízení, média, upínací přípravek, pohyb a postup přejímky požadovaný výsledek procesu?	Základ sytosti a intenzity, metoda pokrytí, přístup, média, povrch, rozměry a doklady o komponentách, jak je uvedeno
Schválená kontrola zdroje	Je procesor a rozsah akceptován zákazníkem nebo hlavním výrobcem?	Stav zdroje, rozsah, informace o expiraci nebo dohledu a omezení zákazníka, pokud jsou relevantní
Uvolnění výrobní šarže	Postupovala tato skutečná šarže podle schválené postupu a splňovala kritéria přijetí?	Sledovatelnost dílů a šarží, intenzita proudu, pokrytí, média, konfigurace, kontrola, odchylky a certifikát

Tabulka 1. Podobné názvy dokumentů mohou odpovídat na různé schvalovací otázky a nesmí být považovány za zaměnitelné.

FAI se zaměřuje na odpovědnost a ověřování příslušných konstrukčních charakteristik pomocí prvního výrobku reprezentativního pro výrobu, je-li to nutné. PPAP je širší doklad o schvalování výroby a je propojen s automobilovým systémem nástrojů a specifickými požadavky zákazníka. Přesná použitelnost, obsah předložení a schvalovací pravomoc vycházejí z řízené normy, smlouvy a pravidel zákazníka.

Kam patří kuličkování do FAI?

Kuličkování je speciální proces, jehož úplný výsledek nelze ověřit pouze měřením hotových rozměrů. Vlastník FAIR proto může potřebovat řízený doklad o procesu odkazovaném výkresem nebo specifikací. To může zahrnovat identitu a stav schválení zpracovatele, specifikaci a revizi procesu, zóny ošetření, certifikát, omezení médií, doklady o intenzitě a pokrytí a požadované výsledky povrchu nebo rozměrů.

Tento doklad neumožňuje dodavateli vymyslet charakteristiku nebo schvalovací pravidlo. Současný dokument AS9102C, pokyny zákazníka a organizační postupy určují, jak se dokumentuje odpovědnost za procesy a produkty. Poskytovatel speciálního procesu a organizace odpovědná za hotový díl by se měly dohodnout, kdo dodává, ověřuje a předkládá jednotlivé záznamy.

Kam patří kuličkování v PPAP?

PPAP může propojit operaci kuličkování se schváleným výrobním postupem, analýzou procesních rizik, kontrolním plánem, speciálními charakteristikami, měřicími schopnostmi, výsledky materiálu nebo výkonu a předložením výrobních dílů. Přesné prvky a úroveň předložení jsou řízeny zákazníkem; univerzální úroveň 3 nebo jiná výchozí úroveň nesmí být slíbena bez objednávky nebo manuálu dodavatele.

Procesní doklady by měly představovat zamýšlené sériové zařízení, média, přípravky, programy, operátory nebo kvalifikace, schéma šarže a plán monitorování. Laboratorní kupón nebo vývojový recept, který nepředstavuje výrobu, se nemůže tiše stát základní linií PPAP.

Obrázek 2. Matice charakteristik propojuje aktuální výkres a specifikaci s odpovědnou organizací, objektivním výsledkem a řízeným záznamem.

Které záznamy o kuličkování podporují kterýkoli z těchto rámců?

Téma dokladů	Záznam zpracovatele	Rozhraní FAI nebo PPAP
Hierarchie požadavků	Revize objednávek, výkresů, specifikací a doplňků zákazníka	Index podání identifikuje přesný návrh a výchozí stav zákazníka
Identita procesu	Stroj, postup vzduchového nebo kotoučového ofukování, program, přípravek, masky, média a rozsah schváleného zdroje	Záznam o toku procesu, odpovědnosti nebo speciálním procesu odkazuje na skutečný postup
Intenzita a pokrytí	Požadované doklady Almen a pokrytí komponent podle schválených metod	Objektivní výsledky podporují uplatněnou charakteristiku nebo požadavek procesu, aniž by samy o sobě tvrdily výkon produktu
Povrch a rozměry	Poškození, drsnost, čistota, zadržená média a rozměrové kontroly dle potřeby	Výsledky jsou hlášeny podle požadavků výkresu nebo kontrolního plánu
Odchylky	Neshoda, oprávněné rozhodnutí o dalším nakládání a dotčená šarže identita	Stav podání zůstává otevřený nebo podmíněný, dokud odpovědný orgán zákazníka nepřijme rozhodnutí o dalším nakládání
Sledovatelnost	Obsluha, datum, zařízení, šarže média, revize procesu, díl nebo šarže a autorizace uvolnění	Balíček FAIR nebo PPAP může sledovat své doklady k dílům reprezentativním pro výrobu

Tabulka 2. Každý výsledek je propojen s požadavkem, který podporuje, a s dílem nebo šarží reprezentativním pro výrobu.

Co AS9102C stanoví?

Oficiální rozsah SAE uvádí, že AS9102C stanoví požadavky na provádění a dokumentaci FAI a že tyto požadavky spíše doplňují, než nahrazují požadavky zákazníka, zákonné a regulační požadavky. Skutečný FAIR se řídí kompletní zakoupenou normou a formuláři zákazníka nebo pokyny k portálu.

Nepoužívejte starší revizi AS9102, pokud smlouva vyvolává aktuální revizi. Stejně tak nepoužívejte AS9102C automaticky na práci, pro kterou nebyla vyvolána. Revize a smluvní použitelnost jsou oddělené kontroly.

Co stanoví manuál AIAG PPAP?

AIAG popisuje PPAP jako průmyslový standard pro definování schvalování výrobních dílů, aby byly během výroby konzistentně splněny požadavky na technický návrh, záznamy a specifikace. AIAG v současné době uvádí PPAP-4, čtvrté vydání, druhý tisk. Specifické požadavky zákazníka mohou změnit obsah, úroveň, portál a pořadí schvalování.

PPAP by neměl být automaticky ztotožňován s německým rámcem pro výrobní proces a schvalování produktů VDA. Mohou sledovat související cíle, ale zákazník musí určit příslušný postup a akceptované formuláře.

Jak se řeší speciální charakteristiky?

Charakteristika se stává speciální, protože ji jako takovou identifikuje záznam návrhu nebo zákaznický systém, nikoli proto, že ji označí zpracovatel. Zóny ošetření, omezení médií, intenzita, pokrytí, povrch, rozměry nebo sledovatelnost lze začlenit do procesních kontrol podle aktuální definice zákazníka.

Plán kontrol nebo ekvivalentní výrobní dokument by měl definovat kontrolu, metodu, frekvenci, limit, reakci a záznam. Almenova intenzita, pokrytí komponenty a výkon komponenty zůstávají samostatnými úrovněmi dokladů.

Nahrazuje schválení Nadcap podání?

Ne. Akreditace Nadcap se týká auditovaného dodavatele a schváleného rozsahu speciálního procesu. Schválení dodavatele zákazníkem může být oddělené. Kvalifikace procesu se vztahuje na přesný postup. FAI nebo PPAP se vztahuje na produkt a rámec pro schvalování výroby. Uvolnění šarže se vztahuje na skutečnou šarži. Jedna vrstva může podporovat druhou, ale nemůže ji nahradit bez výslovného souhlasu zákazníka.

Obrázek 3. Změna produktu nebo procesu se posuzuje podle platných pravidel zákazníka před výrobou, částečným opětovným předložením FAI nebo PPAP.

Kdy může změna vést k obnovení dokladů?

Změna nebo událost	Otázka před pokračováním	Možná kontrolovaná reakce
Revize výkresu nebo specifikace	Změnila se charakteristika produktu, zóna ošetření, médium, intenzita, pokrytí nebo požadavek na záznam?	Zákazníkem definovaná kontrola FAI nebo PPAP, revidovaná kvalifikace a aktualizované výrobní dokumenty dle potřeby
Nový nebo převedený zpracovatel	Je zdroj schválen a je jeho postup zařízení ekvivalentní schválenému základu?	Schválení, kvalifikace a předložení zdroje definované zákazníkem
Změna stroje, příslušenství, programu nebo média	Může se změnit tok energie, přístup, hranice, povrch nebo sledovatelnost?	Posouzení rizik, rekvalifikace a oznámení FAI nebo PPAP nebo opětovné předložení dle potřeby
Přerušení nebo zaniknutí výroby	Vyžadují stávající standardy a pravidla zákazníka obnovení dokladů?	Zdokumentované rozhodnutí o použitelnosti spíše než předpokládaný univerzální časový limit
Neshoda nebo přepracování	Je díl stále reprezentativní pro schválenou výrobní postup?	Oprávněné rozhodnutí o dalším nakládání, opakovaná kontrola a případná aktualizace předložených podkladů
Změna pravidel specifických pro zákazníka	Mění zákaznický portál, manuál dodavatele nebo objednávka obsah nebo schvalovací oprávnění?	Zmrazit výrobu, pokud jsou požadavky v rozporu, a získat řízené objasnění

Tabulka 3. Použitelnost je určena z kontrolovaného rámce a pravidel zákazníka pro skutečnou změnu.

Co by mělo být dohodnuto před první výrobní šarží?

Platné požadavky FAI, PPAP, zákaznického portálu a manuálu dodavatele.
Vlastník kompletního podání a vlastník každého záznamu o speciálním procesu.
Aktuální výkres, hierarchie specifikací a stav schváleného zdroje.
Stroj, média, přípravek, masky, program a inspekční postup reprezentativní pro výrobu.
Matice charakteristik propojující požadavky s výsledky a odpovědnými schvalovateli.
Načasování podání, identita vzorku nebo šarže, formát záznamu a bod schválení zákazníkem.
Pravidla pro oznámení změn, zániků, odchylek a přepracování.
Ochrana proprietárních nastavení a zároveň poskytování objektivních dokladů, které smlouva vyžaduje.

Často kladené otázky

Jsou FAI a PPAP totéž?

Ne. FAI se běžně používá v leteckém průmyslu k provádění a dokumentaci kontroly prvního výrobku v rámci AS9102C při aktivaci. PPAP je rámec pro schvalování dílů pro automobilovou výrobu. Jejich účel, struktura předkládání a pravidla pro zákazníky se liší.

Je FAI vyžadován pro každou objednávku kuličkování?

Ne. FAI se uplatňuje, pokud je vyvolán smlouvou, zákazníkem, příslušným systémem kvality nebo řídící normou. Odpovědná organizace musí určit použitelnost a rozsah na základě aktuálních požadavků.

Je PPAP vyžadován pro každý díl kuličkovaný tryskou v automobilovém průmyslu?

Ne. Smlouva se zákazníkem a specifické požadavky dodavatele určují, zda se PPAP uplatňuje, která úroveň předložení nebo prvky jsou vyžadovány a kdo je schvaluje.

Doplňuje certifikát kuličkování FAIR nebo PPAP?

Ne sám o sobě. Certifikát může být jedním ze vstupních dokladů. Balíček může také vyžadovat odpovědnost za návrh, charakteristické výsledky, doklady o materiálu nebo výkonu, procesní tok, kontrolní plán, schválení a záznamy specifické pro zákazníka.

Kdo je vlastníkem konečného podání FAI nebo PPAP?

Smlouva musí definovat odpovědnost. Dodavatel speciálního procesu obvykle dodává kontrolované procesní doklady, zatímco organizace odpovědná za hotový díl nebo podání zákazníka často sestavuje a předkládá kompletní balíček.

Nahrazuje akreditace Nadcap FAI nebo PPAP?

Ne. Akreditace Nadcap se zaměřuje na dodavatele a auditovaný rozsah speciálního procesu. Nejedná se o certifikaci produktu a nenahrazuje schválení dodavatele zákazníkem, kvalifikaci procesu, FAI, PPAP ani přijetí šarže.

Dokazuje shodný výsledek Almen, že první výrobek je shodný?

Ne. Almenova zkouška ověřuje účinek proudu média při kuličkování v daném zkušebním uspořádání. Pokrytí součásti, rozměry, stav povrchu, materiál a všechny ostatní předepsané znaky se posuzují samostatně.

Kdy je po změně nutné nové nebo částečné podání?

Použijte AS9102C, aktuální manuál PPAP, specifické požadavky zákazníka a smlouvu. Posuďte přesnou změnu a získejte pokyny od zákazníka, pokud je použitelnost nebo rozsah nejasný; nevymýšlejte univerzální spouštěč.

Klíčové poznatky

FAI a PPAP jsou různé rámce s různým kontextem zákazníka a odvětví.
Ani jeden z nich není univerzální pro každou objednávku kuličkování.
Certifikát procesu je jedním z možných vstupních dokladů, nikoli kompletním balíčkem schválení.
Kvalifikace, status schváleného zdroje, FAI nebo PPAP a uvolnění šarže zůstávají oddělené.
Vlastnictví podání a odpovědnost za záznamy musí být smluvně jasné.
Změny se posuzují podle aktuálního rámce a pravidel zákazníka, nikoli podle odhadovaného spouštěče.
