Separat FAI för flyg- och rymdteknik, PPAP för fordonsindustrin, processkvalificering, godkänd källa-status och frisläppande av produktionssatser samtidigt som spårbara underlag för kulpening byggs upp
FAI och PPAP är olika godkännanderamverk som kan inkludera underlag för kulpening. AS9102C fastställer krav för att utföra och dokumentera förstagångsinspektion (FAI) inom flyg- och rymdteknik. AIAG PPAP-manualen definierar en godkännandeprocess för produktionsdelar inom fordonsindustrin som är avsedd att visa att tekniska och specifikationskrav kan uppfyllas konsekvent under produktionsförhållanden. Inget av ramverken ersätter kvalificering för kulpening, kundens leverantörsgodkännande eller frisläppande av det faktiska produktionspartiet.
Vad är skillnaden mellan FAI och PPAP?
| Kontrollramverk | Primär fråga | Bidrag till kulpening |
|---|---|---|
| FAI för flyg- och rymdteknik | Producerar den första produktionsprocessen en del som tar hänsyn till tillämpliga designegenskaper? | Identitet för specialprocess, godkänd källa där så krävs, specifikationsrevision, certifikat och egenskapsbevis som tillhandahålls FAIR-ägaren |
| PPAP för fordonsindustrin | Kan produktionsprocessen konsekvent uppfylla tekniska dokumentation och kundkrav vid godkända produktionsförhållanden? | Indata för processflöde och kontrollplan, kontroller av specialegenskaper, kvalificerade processunderlag, resultat och inlämningsdokumentation enligt kontraktskrav |
| Kvalificering av kulpening | Levererar den exakta utrustningen, mediet, fixturen, rörelsen och acceptansvägen det erforderliga processresultatet? | Mättnads- och intensitetsbas, täckningsmetod, åtkomst, kulpeningsmedium, yta, dimension och komponentunderlag enligt anvisningar |
| Kontroll av godkänd källa | Är processleverantören och omfattningen accepterade av kunden eller huvudpersonen? | Källstatus, omfattning, utgångsdatum eller övervakningsinformation och kundbegränsningar i tillämpliga fall |
| Frisläppande av produktionssats | Följde detta faktiska parti det godkända processupplägget och uppfyllde dess acceptanskriterier? | Spårbarhet av delar och satser, strömintensitet, täckningsgrad, kulpeningsmedium, konfiguration, inspektion, avvikelser och certifikat |
Tabell 1. Liknande dokumentnamn kan besvara olika godkännandefrågor och får inte behandlas som utbytbara.
FAI är inriktad på ansvar och verifiering av tillämpliga konstruktionskarakteristika med hjälp av ett produktionsrepresentativt förstagångsutfall när detta krävs. PPAP omfattar ett bredare underlag för produktionsgodkännande och är kopplat till fordonsindustrins kvalitetsverktyg och kundspecifika krav. Exakt tillämplighet, innehåll i inlämningen och godkännandebehörighet följer av den styrda standarden, avtalet och kundens regler.
Var passar kulpening in i en FAI?
Kulpening är en speciell process vars fullständiga resultat inte kan verifieras endast genom att mäta färdiga dimensioner. FAIR-ägaren kan därför behöva kontrollerade underlag för den process som åberopas av ritningen eller specifikationen. Detta kan inkludera processoridentitet och godkännandestatus, processspecifikation och revision, behandlingszoner, certifikat, mediebegränsningar, intensitets- och underlag för täckningsgrad samt erforderliga yt- eller dimensionsresultat.
Dessa underlag tillåter inte en leverantör att uppfinna en egenskap eller godkännanderegel. Den nuvarande AS9102C, kundens instruktioner och organisatoriska procedurer avgör hur process- och produktansvar dokumenteras. Leverantören av specialprocesser och organisationen som ansvarar för den färdiga delen bör komma överens om vem som levererar, verifierar och skickar in varje post.
Var passar kulpening in i en PPAP?
PPAP kan koppla kulpeningsoperationen till det godkända tillverkningsflödet, processriskanalysen, kontrollplanen, specialegenskaperna, mätkapaciteten, material- eller prestandaresultaten och inlämningen av produktionskomponenter. De exakta elementen och inlämningsnivån är kundkontrollerade; en universell nivå 3 eller annan standard får inte utlovas utan inköpsordern eller leverantörsmanualen.
Processunderlagen ska representera den avsedda serieutrustningen, kulpeningsmedium, fixtur, program, operatörer eller kvalifikationer, partimönster och övervakningsplan. En laboratoriekupong eller ett utvecklingsrecept som inte representerar produktionen kan inte tyst bli PPAP-baslinjen.

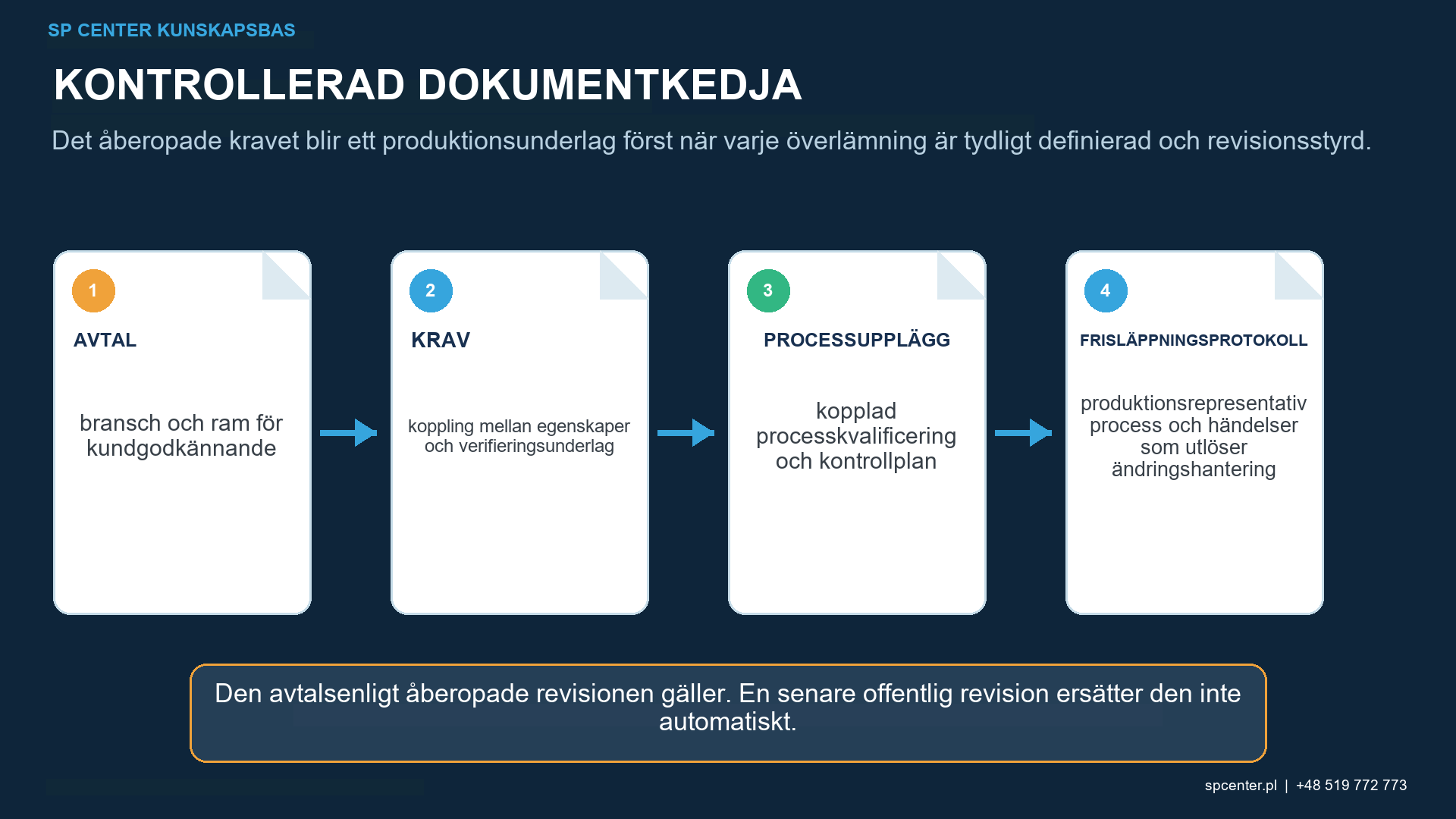

Vilka kulpeningsposter stöder något av ramverken?
| Bevisämne | Processorpost | FAI- eller PPAP-gränssnitt |
|---|---|---|
| Kravhierarki | Revisioner av inköpsorder, ritningar, specifikationer och kundtillägg | Inlämningsindex identifierar exakt design och kundbaslinje |
| Processidentitet | Maskin, luftblåsnings- eller hjulprocessupplägg, program, fixtur, masker, blästermedel och omfattning av godkänd källa | Processflödet, ansvarsfördelningen eller specialprocessdokumentet knyter utförandet till det faktiska processupplägget |
| Intensitet och täckningsgrad | Nödvändigt Almen-underlag och komponenttäckning enligt godkända metoder | Objektiva resultat stöder den åberopade egenskapen eller processkravet utan att i sig göra anspråk på produktprestanda |
| Yta och dimensioner | Skador, ytråhet, renhet, kvarhållna kulpeningsmedium och dimensionskontroller enligt åberopande | Resultat rapporteras mot ritnings- eller kontrollplankravet |
| Avvikelser | Avvikelse, behörigt beslut om fortsatt hantering och det berörda partiets identitet | Inlämningsstatus förblir öppen eller villkorad tills den ansvariga kundmyndigheten accepterar beslutet om fortsatt hantering |
| Spårbarhet | Operatör, datum, utrustning, mediesats, processrevision, del eller parti och frisläppningsstatus | FAIR- eller PPAP-paketet kan spåra sina underlag till de produktionsrepresentativa delarna |
Tabell 2. Varje resultat är länkat till det krav det stöder och till den produktionsrepresentativa delen eller partiet.
Vad fastställer AS9102C?
Det officiella SAE-omfånget anger att AS9102C fastställer krav för att utföra och dokumentera FAI och att dessa krav kompletterar snarare än ersätter kund-, lagstadgade och regulatoriska krav. Den fullständiga köpta standarden och kundens formulär eller portalinstruktioner styr den faktiska FAIR.
Använd inte en äldre AS9102-revision när kontraktet åberopar den nuvarande. Använd inte heller AS9102C automatiskt på arbete för vilket det inte har åberopats. Revision och kontraktuell tillämplighet är separata kontroller.
Vad fastställer AIAG:s PPAP-manual?
AIAG beskriver PPAP som branschstandarden för att definiera godkännande av produktionsdelar så att krav på teknisk designdokumentation och specifikationer konsekvent uppfylls under produktionen. AIAG listar för närvarande PPAP-4, fjärde upplagan, andra tryckningen. Kundspecifika krav kan ändra innehållet, nivån, portalen och godkännandesekvensen för inlämning.
PPAP bör inte automatiskt likställas med den tyska VDA-produktionsprocessen och ramverket för produktgodkännande. De kan sträva efter relaterade mål, men kunden måste identifiera tillämplig väg och accepterade former.
Hur hanteras speciella egenskaper?
En egenskap blir speciell eftersom designregistret eller kundsystemet identifierar den som sådan, inte för att processleverantören märker den. Behandlingszoner, mediebegränsningar, intensitet, täckningsgrad, yta, dimensioner eller spårbarhet kan integreras i processkontroller enligt den aktuella kunddefinitionen.
Kontrollplanen eller motsvarande produktionsdokument bör definiera kontroll, metod, frekvens, gräns, reaktion och registrering. Almenintensitet, komponenttäckning och komponentprestanda förblir separata underlagsnivåer.
Ersätter Nadcap-godkännande inlämningen?
Nej. Nadcap-ackrediteringen avser den granskade leverantören och den godkända omfattningen för specialprocessen. Kundens godkännande av tillverkningskällan kan vara ett separat beslut. Processkvalificeringen gäller det exakta processupplägget. FAI eller PPAP gäller produkt- och produktionsgodkännandet, medan frisläppningen avser den verkliga produktionssatsen. En nivå av underlag kan stödja en annan men får inte ersätta den utan uttryckligt godkännande från kunden.
När kan en ändring utlösa förnyat underlag?
| Ändring eller händelse | Fråga innan du fortsätter | Möjligt kontrollerat svar |
|---|---|---|
| Revision av ritning eller specifikation | Har en produktegenskap, behandlingszon, medium, intensitet, täckningsgrad eller registreringskrav ändrats? | Kunddefinierad FAI- eller PPAP-granskning, reviderad kvalificering och uppdaterade produktionsdokument i förekommande fall |
| Ny eller överförd bearbetare | Är källan godkänd och motsvarar dess utrustningsprocessupplägg den godkända grunden? | Godkännande, kvalificering och inlämningsaktivitet för källa definierad av kunden |
| Ändring av maskin, fixtur, program eller kulpeningsmedium | Kan strömenergi, åtkomst, gränser, yta eller spårbarhet ändras? | Riskbedömning, omkvalificering och FAI- eller PPAP-anmälan eller återinlämning efter behov |
| Produktionsavbrott eller förfall | Utlöser den nuvarande standarden och kundreglerna förnyad bevisföring? | Dokumenterat beslut om tillämpbarhet snarare än en antagen universell tidsgräns |
| Avvikelse eller omarbetning | Är delen fortfarande representativ för den godkända produktionsvägen? | Behörigt beslut om fortsatt hantering, upprepad inspektion och inlämningsuppdatering vid behov |
| Kundspecifik regeländring | Ändrar kundportalen, leverantörsmanualen eller inköpsordern innehåll eller godkännandebehörighet? | Frys produktionen om kraven står i konflikt och erhåll kontrollerad förtydligande |
Tabell 3. Tillämpligheten bestäms utifrån det kontrollerade ramverket och kundreglerna för den faktiska ändringen.

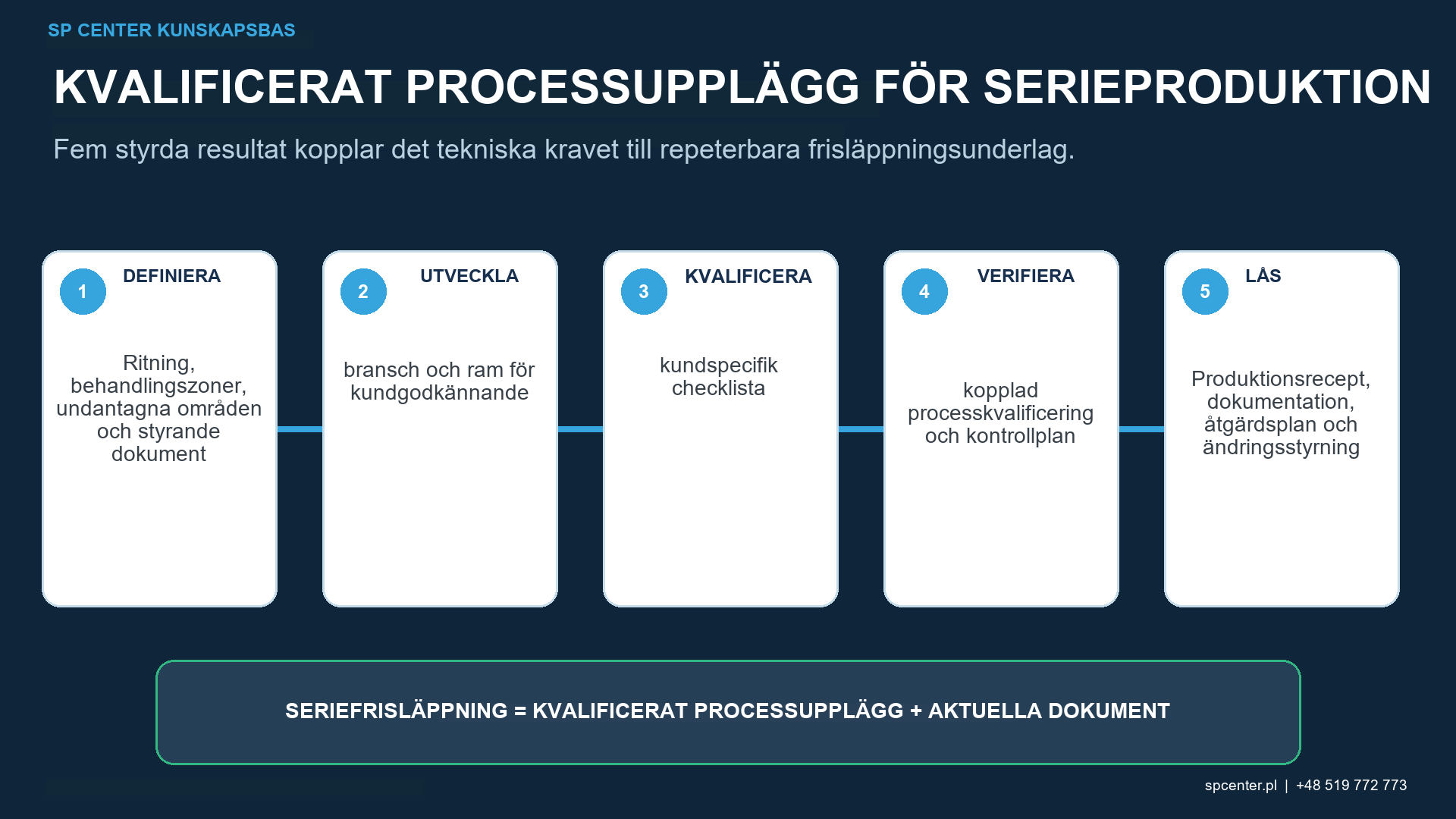

Vad bör överenskommas före den första produktionssatsen?
- Tillämpliga FAI-, PPAP-, kundportal- och leverantörsmanualkrav.
- Ägare av den fullständiga inlämningen och ägare av varje specialprocesspost.
- Aktuell ritning, specifikationshierarki och status för godkänd källa.
- Produktionsrepresentativ maskin, kulpeningsmedium, fixtur, masker, program och inspektionsväg.
- Karaktäristisk matris som länkar krav till resultat och ansvariga godkännare.
- Inlämningstidpunkt, prov- eller partiidentitet, postformat och kundgodkännandepunkt.
- Regler för ändringar, bortfall, avvikelser och omarbetningsmeddelanden.
- Skydd av proprietära inställningar samtidigt som de objektiva underlag som kontraktet kräver tillhandahålls.
Vanliga frågor
Är FAI och PPAP samma sak?
Nej. FAI används ofta inom flyg- och rymdindustrin för att utföra och dokumentera förstagångsinspektion (FAI) under AS9102C när den anropas. PPAP är ett ramverk för godkännande av delar till fordonsproduktion. Deras syfte, inlämningsstruktur och kundregler skiljer sig åt.
Krävs FAI för varje kulpeningsorder?
Nej. FAI gäller när det åberopas av kontraktet, kunden, tillämpligt kvalitetssystem eller styrande standard. Den ansvariga organisationen måste fastställa tillämplighet och omfattning utifrån de aktuella kraven.
Krävs PPAP för varje kulpeningsdel till fordonsproduktion?
Nej. Kundkontraktet och leverantörsspecifika krav avgör om PPAP gäller, vilken inlämningsnivå eller vilka element som krävs och vem som godkänner dem.
Kompletterar ett kulpeningscertifikat FAIR eller PPAP?
Inte i sig självt. Ett certifikat kan vara ett underlag på inmatning. Paketet kan också kräva designansvar, karakteristiska resultat, material- eller prestandaunderlag, processflöde, kontrollplan, godkännanden och kundspecifika dokumentation.
Vem äger den slutliga FAI- eller PPAP-inlämningen?
Avtalet måste definiera ansvar. En leverantör av specialprocesser tillhandahåller vanligtvis underlag för kontrollerade processer, medan den organisation som ansvarar för den färdiga delen eller kundinlämningen ofta monterar och inlämnar hela paketet.
Ersätter Nadcap-ackreditering FAI eller PPAP?
Nej. Nadcap-ackreditering riktar sig till en leverantör och ett granskat specialprocessomfång. Det är inte produktcertifiering och ersätter inte kundens leverantörsgodkännande, processkvalificering, FAI, PPAP eller satsgodkännande.
Bevisar ett överensstämmande Almen-resultat att förstagångsutfallet (FAI) överensstämmer?
Nej. Almen-underlag verifierar kulpeningsstrålen under testarrangemanget. Komponenttäckning, dimensioner, yttillstånd, material och alla andra åberopade egenskaper förblir separata.
När behövs en ny eller partiell inlämning efter en ändring?
Använd AS9102C, den aktuella PPAP-manualen, kundspecifika krav och kontraktet. Bedöm den exakta ändringen och inhämta kundens riktlinjer när tillämplighet eller omfattning är oklar; uppfinn inte en universell trigger.
Viktiga slutsatser
- FAI och PPAP är olika ramverk med olika kund- och branschkontexter.
- Ingetdera är universellt för varje kulpeningsorder.
- Ett processcertifikat är en möjlig bevisinmatning, inte det kompletta godkännandepaketet.
- Kvalificering, status som godkänd källa, FAI eller PPAP och satsfrisläppning förblir separata.
- Äganderätt för inlämning och ansvar för registrering måste vara kontraktuellt tydligt.
- Ändringar bedöms mot det aktuella ramverket och kundreglerna, inte en gissad trigger.
Relaterade SP Center-guider
- Dokumentation och spårbarhet för kulpening inom flyg- och rymdteknik
- Att välja en leverantör av kulpening för kritiska delar
- Repeterbarhet för kulpening
Tekniska referenser
1. SAE AS9102C, Flyg- och rymdteknikserien – Krav för förstagångsinspektion (FAI)
2. IAQG, 9102 Krav för förstagångsinspektion (FAI)
3. AIAG PPAP-4, Godkännandeprocess för produktionsdelar
4. SAE AMS2430U: Kulpening, reviderad april 2018
5. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
Standardnotering: De fullständiga aktuella dokumenten, kontrakten och kundspecifika kraven styr; offentliga sammanfattningar definierar inte en fullständig inlämning.
