Identifiera verkliga no-go-förhållanden, separera dem från risker som kräver kvalificering och skydda komponenten från en obehörig eller tekniskt olämplig processupplägg
Kulpening bör inte användas när de kontrollerade kraven förbjuder det, en kasserbar defekt behandlas som om kulpening vore en reparation, den specificerade ytan inte kan nås eller inspekteras, obligatoriska ytbehandlings- eller dimensionsgränser inte kan uppfyllas, eller den slutliga tillverkningsvägen tar bort eller ogiltigförklarar den avsedda effekten. Andra förhållanden – såsom hög hårdhet, tunna väggar, beläggningar eller komplex geometri – är inte automatiska förbud, men de kräver en försvarbar kvalificering.
Vad är ett faktiskt no-go-tillstånd?
Ett verkligt no-go föreligger när ett eller flera obligatoriska krav inte kan uppfyllas eller när den erforderliga design-, konstruktions-, kvalitets- eller kundbehörigheten saknas. Stoppa när ritningen förbjuder kulpening, processen skulle dölja en inkommande kassering, det erforderliga området är fysiskt oåtkomligt, täckningsgraden inte kan bedömas med den åberopade metoden eller en funktionell yta inte kan tolerera det kvalificerade stötvillkoret.
Osäkerhet är inte tillstånd. Om ritningen, inköpsordern och processspecifikationen står i konflikt med eller utelämnar ett nödvändigt beslut, sätt arbetet på paus och erhåll ett styrt klargörande. Ett internt recept kan inte ersätta saknad avtalsbehörighet.
| Screeningvillkor | Teknisk fråga | Typisk beslutsväg |
|---|---|---|
| Ritning eller kontrakt förbjuder eller tillåter inte kulpening | Finns det kontrollerad behörighet för den exakta delen, området och processsekvensen? | Stopp och få formellt förtydligande eller design-/kundgodkännande före bearbetning |
| Spricka, veck, överlappning, allvarlig korrosion, förlust av sektion eller annan kasserbar defekt | Är det inkommande tillståndet acceptabelt och misstas kulpening för en reparation? | Stopp; använd den auktoriserade inspektions-, reparations- eller kasseringsvägen |
| Sprött, mycket hårt, poröst eller skadekänsligt materialtillstånd | Kan den erforderliga plastiska deformationen introduceras utan sprickbildning, partikelutdragning eller oacceptabel ytråhet? | Kvalificering av representativt material och geometri eller no-go |
| Tunn, följsam eller dimensionskritisk egenskap | Kan intensitet, sekvens och fixtur uppfylla gränserna för fritt tillståndsform och dimensioner? | Kvalificering av distorsion med explicita stoppkriterier eller alternativ väg |
| Urtag, blindfunktion eller oåtkomlig yta | Kan den kvalificerade strömmen nå hela det erforderliga området och kan täckningsgraden bedömas? | Demonstrera åtkomst och inspektion; i annat fall revidera konstruktionen eller vägen |
| Funktionell ytbehandling, tätning, lager, gänga eller aerodynamisk yta | Kan stöttextur, kantförändring och materialöverföring hålla sig inom de åberopade gränserna? | Skydda eller exkludera området, kvalificera ett smalt fönster eller kulpena det inte |
| Befintlig eller planerad beläggning, plätering eller diffusionsbehandling | Är påverkan tillåten i det skedet och kommer senare operationer att bevara det erforderliga lagret? | Definiera och kvalificera hela sekvensen; anta inte kompatibilitet |
| Högtemperatur- eller materialborttagningsoperation efter kulpening | Kommer värme att relaxera restspänning eller att efterbehandling ta bort det påverkade lagret? | Validera det slutliga processuppläggets resultat eller flytta/ersätt operationen med konstruktionsbehörighet |
| Begränsning av föroreningar eller renlighet | Är mediematerial, utrustningssegregering, rengöring och verifiering tillräckliga? | Upprätta kvalificerade kontroller eller välj en kompatibel väg |
Tabell 1. Lämplighet beror på komponentens exakta tillstånd, egenskap och tillverkningsväg; få material- eller geometrietiketter skapar ett universellt svar.
Vilka materialförhållanden kräver försiktighet snarare än ett generellt förbud?
Spröda, mycket hårda, porösa, additivt tillverkade, gjutna, pläterade eller skadekänsliga förhållanden kan reagera olika på upprepad påverkan. Relevanta risker inkluderar sprickbildning, kantflisning, partikelutdragning, veckbildning, överdriven grovhet, kontaminering och dimensionsförändring. Hårdhet ensamt är inte en universell lämplighetsgräns.
Använd representativt material, värmebehandling, yttillstånd och geometri. En platt kupong kan screena materialrespons men kanske inte representerar en tunn kant, porpopulation, skåra, ytdjup eller komplex spänningskoncentration. Definiera stoppkriterier före provet och undersök den mest skadekänsliga platsen.

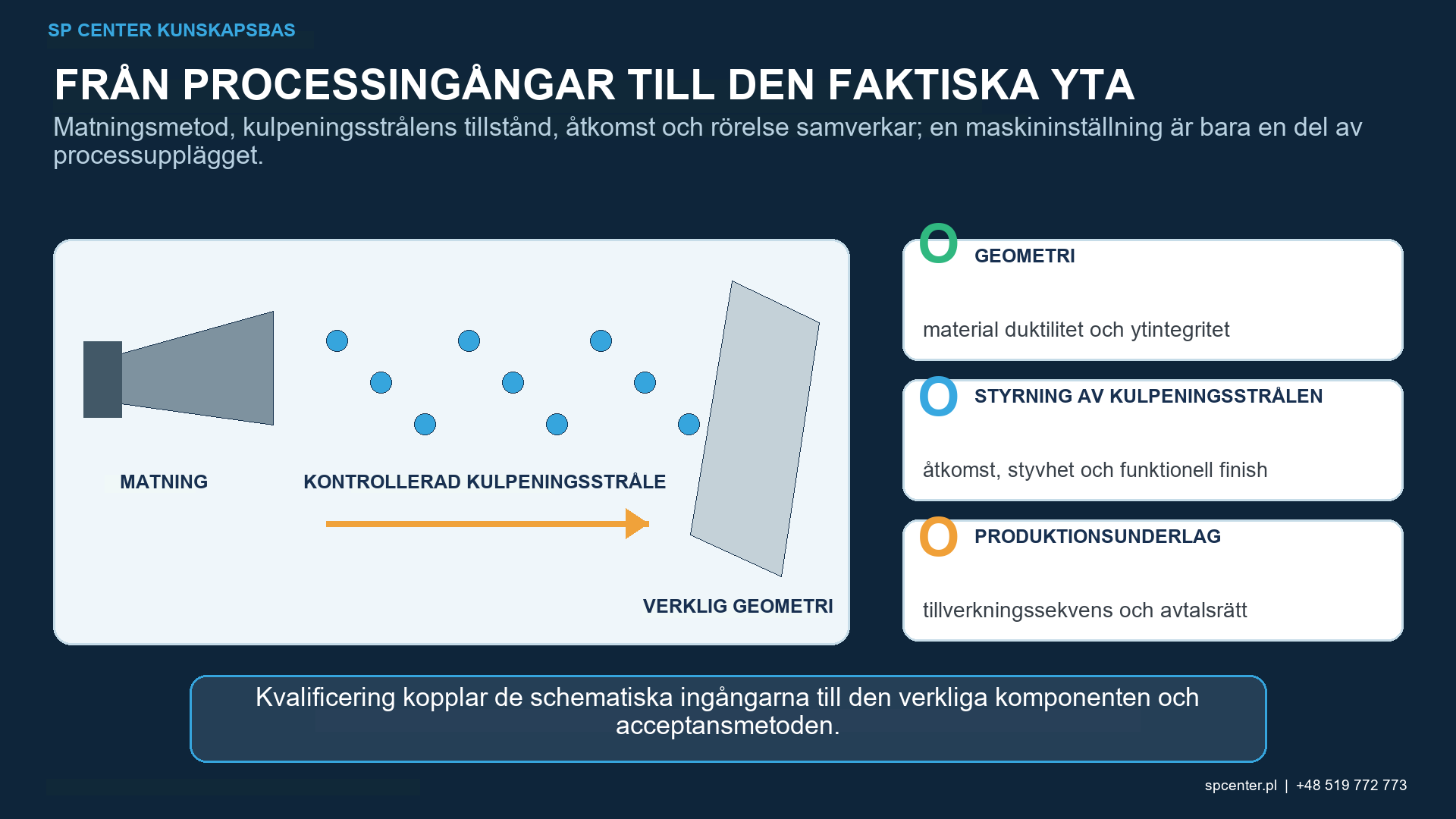

När gör geometri och åtkomst processupplägget olämplig?
En ström måste nå varje erforderligt område med en kontrollerad vinkel och energi medan masker, fixturer och angränsande funktioner förblir skyddade. Djupa hål, underskärningar, tätt placerade tänder, bakytor och smala passager kan skapa skuggning eller mediekvarning. Mer exponering på en tillgänglig yta korrigerar inte ett blindområde.
Om det kritiska området inte kan nås med kvalificerad utrustning, eller om dess täckningsgrad inte kan demonstreras med den godkända direkta eller korrelerade indirekta metoden, ska processupplägget inte släppas. En konstruktionsändring, lokal behandlingsstrategi eller annan process kan behöva utvärderas av konstruktionsmyndigheten.
Vad sägs om tunna sektioner, kanter och dimensionstolerans?
Kulpening ger lokal plastisk deformation. Tunna väggar, ostödda partier, skarpa kanter och asymmetrisk behandling kan böja eller vrida komponenten, ge en lokal oljekanneeffekt, erodera material eller runda av kanter. Fixturen kan dölja deformationen medan komponenten hålls fast, vilket kan göra det nödvändigt att mäta den i fritt tillstånd.
Processen är olämplig när den erforderliga intensiteten och täckningsgraden inte kan samexistera med de ritningsdefinierade dimensionerna, kanttillståndet och formen. Ett fönster med lägre risk, en balanserad sekvens, ett reviderat stöd eller en begränsad behandlingszon måste kvalificeras snarare än antas.
Hur matchas underlag och godkännande med beslutet?
| Beslutsklass | Minimibevis | Vad som inte är tillräckligt |
|---|---|---|
| Omedelbart no-go | Ett tydligt förbud, avvisbar inkommande defekt, saknad behörighet eller oförmåga att uppfylla ett obligatoriskt krav | En leverantörspreferens, en visuellt enhetlig yta eller ett nominellt maskinrecept |
| Villkorlig genomförbarhet | Produktionsrepresentativ del/material, kontrollerat processfönster, åtkomst för sämsta funktion, yt- och dimensionsstoppkriterier | Almenintensitet ensam eller en kupong som utelämnar den kritiska geometrin |
| Acceptans av komponentyta | Täckningsgrad där det krävs, maskgränser, skador, renhet, grovhet och dimensioner enligt godkända metoder | En mättnadskurva eller maskinlogg utan komponentresultat |
| Applikationsvalidering | Åberopad restspänning, utmattning, SCC, deformation, beläggning eller funktionstestning för det slutliga tillverkningstillståndet | Ett generiskt förmånskrav överfört från en annan legering eller ett annat användningstillstånd |
| Godkännande av alternativ väg | Design-/kundbeslut, uppdaterade krav, kvalificering och spårbarhet för det valda alternativet | Ersättning av kulpening med blästring eller annan process genom informellt avtal |
Tabell 2. En tekniskt korrekt mätning är fortfarande otillräcklig när den besvarar en annan fråga än lämplighetsbeslutet.
Processverifiering, acceptans av komponentytan och komponentvalidering förblir separata. Ett giltigt Almen-resultat accepterar inte en tätningsyta, ett täckningsresultat bevisar inte restspänningsdjup och en XRD-profil ersätter inte rutinmässiga produktionskontroller.
När utesluter ytfunktion och kontaminering kulpening?
Tätningsytor, lagerpassningar, gängor, aerodynamiska konturer, utmattningskritiska kanter och specificerade ytor med låg ytråhet kan vara känsliga för avtryck, upphöjda läppar, materialöverföring eller dimensionsförändringar. Att skydda eller exkludera en yta kan endast vara giltigt när ritningen och det kvalificerade processupplägget definierar gränsen och övergången.
Mediesammansättning och utrustningshistorik är viktiga när fritt järn, inbäddade partiklar, överföring mellan legeringar eller renhetsgränser är kritiska. Om separering, mediestyrning, rengöring och verifiering inte kan uppfylla det styrande kravet är utrustningen eller processupplägget olämpligt.
Hur kan beläggningar och senare operationer ogiltigförklara processupplägget?
Kulpening före plätering eller beläggning kan krävas i ett system och vara förbjudet eller begränsat i ett annat. Kulpening av en befintlig beläggning kan orsaka sprickbildning, splittring, tjockleksförändring eller kontaminering. Slipning, polering eller maskinbearbetning efter kulpening kan ta bort en del av det påverkade ytskiktet; Termisk exponering kan relaxera restspänningar.
Godkänn hela operationsföljden, inte bara kulpeningscykeln. Sluttillståndet efter maskinbearbetning, rengöring, värmebehandling, beläggning och slutbearbetning måste stödja det avsedda påståendet om yta och prestanda. Om så inte är fallet ska operationen flyttas, omkonstrueras eller ersättas genom den behöriga tekniska beslutsvägen.
Vilka grindar bör en genomförbarhetsgranskning stänga?
| Grind | Fråga som måste stängas | Registrerad utdata |
|---|---|---|
| Auktoritet | Vilken ritning, specifikation, inköpsorder och kundkrav styr den exakta funktionen och revisionen? | Kontrollerad kravsättning och lösta konflikter |
| Inkommande tillstånd | Är material, värmebehandling, yta, defekter och tidigare bearbetning lämpliga för en provperiod? | Godkänd baslinje eller formell avvisande/reparationsväg |
| Genomförbarhet | Kan strömningsåtkomst, kulpeningsmedium, fixtur, maskering och rörelse uppnå krav utan att överskrida stoppkriterier? | Kvalificerat processfönster eller dokumenterat no-go |
| Kompatibilitet med slutgiltig väg | Bevarar bearbetning, värme, rengöring, plätering, beläggning och efterbehandling det avsedda resultatet? | Godkänd tillverkningssekvens och ändringsutlösare |
| Godkännande och validering | Vilka process-, yt-, dimensions- och applikationsresultat krävs faktiskt? | Metoder, platser, gränser, provtagning och godkännandemyndighet |
| Produktionsfrisläppande | Följer det faktiska partiet den nuvarande kvalificerade vägen med fullständiga underlag? | Spårbar frisläppningning eller kontrollerad avvikelse |
Tabell 3. Resultatet kan vara en kvalificerad väg, en begränsad behandlingskarta, en begäran om förtydligande eller ett dokumenterat avvisande.

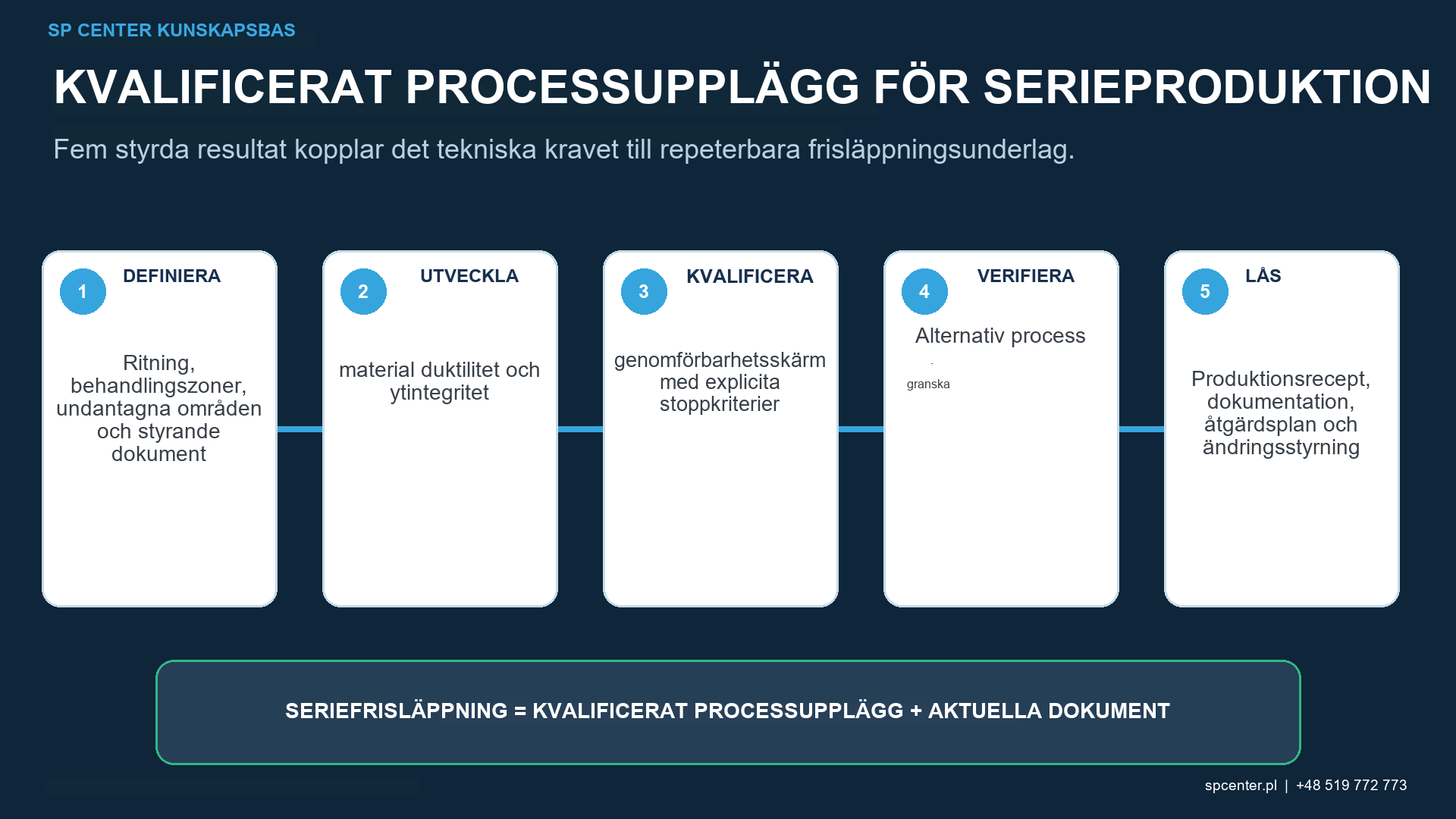

Hur ska alternativ utvärderas?
Välj inte ett alternativ bara för att kulpening är svårt. Konstruktionsmyndigheten måste först definiera den erforderliga funktionen: rengöring, ytråhet, tryckspänning, djupare påverkat lager, formning, dimensionskorrigering eller beläggningsförberedelse. Blästring, djupvalsning, laserchockblästring, ultraljudsblästring, bearbetning eller konstruktionsmodifiering tar itu med olika mekanismer och begränsningar.
Det valda processupplägget behöver sina egna underlag för materialkompatibilitet, åtkomst, processkontroll, yta, dimensioner och prestanda. Undvik att göra anspråk på likvärdighet om inte en kontrollerad specifikation och representativ validering fastställer det.
Vad hör hemma i beslutsprotokollet?
- Delidentitet, ritningsrevision, material, värmebehandling, inkommande yta och defektstatus.
- Obligatoriska och exkluderade behandlingsområden, funktionella ytor och kritiska dimensioner.
- Styrande specifikationer, vidareförda kundkrav och behörighet för beslutet.
- Genomförbarhetsrisker, representativ testgeometri och förutbestämda stoppkriterier.
- Kvalificerad intensitet, kulpeningsmedium, utrustning, fixtur, maskering, bana och metod för bedömning av täckningsgrad under genomförandet av processupplägget.
- Yta, dimensioner, kontaminering och slutliga sekvensresultat.
- Validering av applikation där prestandapoäng åberopas.
- Dokumenterad no-go, designändring, alternativ process eller godkänd produktionsfriskrivning.
När ska kulpening inte användas?
Använd det inte när de styrande dokumenten förbjuder det, en kasserbar defekt behandlas som en reparation, det erforderliga området inte kan nås eller inspekteras, obligatoriska yt- eller dimensionsgränser inte kan uppfyllas eller vägen saknar erforderlig behörighet och kvalifikation.
Är spröda eller mycket hårda material alltid olämpliga?
Ingen universell hårdhets- eller duktilitetströskel gäller för varje legering och geometri. Dessa förhållanden begränsar processfönstret och kan kräva representativ testning. Om sprickbildning, utdragning eller oacceptabla ytskador inte kan förhindras är vägen olämplig.
Kan kulpening reparera en befintlig spricka?
Nej. Kulpening kan förändra utseendet eller det lokala spänningstillståndet, men får inte användas för att dölja eller godkänna en spricka, ett veck, en överlappning, materialförlust genom korrosion eller någon annan defekt som medför underkännande. Följ den behörigt fastställda vägen för kontroll och beslut om fortsatt hantering.
Bör tunna komponenter aldrig kulpenas?
Inte automatiskt. Tunna eller följsamma delar kan vara möjliga med kvalificerad intensitet, balanserad sekvens, lämpligt stöd och fritt dimensionellt accepterande. Om distorsion inte kan kontrolleras inom de styrande gränserna, använd inte den vägen.
Kan en oåtkomlig funktion accepteras från ett tillgängligt kontrollområde?
Endast när den styrande metoden uttryckligen tillåter en kvalificerad, representativ korrelation. En lämplig yta bevisar inte i sig själv strömtillgång eller täckningsgrad i ett blindhål, undersida eller djup hålkäl.
Kan kulpening appliceras över en beläggning?
Endast när beläggningstyp, tillstånd och processsekvens är uttryckligen tillåtna och kvalificerade. Slag kan spricka, lossna, förorena eller förändra vissa beläggningar, medan senare beläggnings- eller efterbehandlingssteg kan förändra det kulpenade lagret.
Bevisar ett framgångsrikt Almen-resultat att processupplägget är lämplig?
Nej. Det verifierar kulpeningsstrålens standardiserade Almenrespons. Materialskador, täckningsgrad, dimensioner, ytbehandling, förorening, beläggningskompatibilitet och appliceringsprestanda förblir separata beslut.
Är blästring ett lämpligt alternativ när kulpening avvisas?
Inte som en direkt ersättning. Blästring väljs normalt för rengöring eller ytbehandling. Alla alternativa ytförbättringsvägar behöver sin egen konstruktionsbehörighet, krav, kvalificering och godkännandeunderlag.
Viktiga slutsatser
- Kulpening utförs inte utan kontrollerad behörighet för den exakta delen, området och sekvensen.
- Kulpening är inte en reparation av sprickor eller andra kasserbara defekter.
- Sprödhet, hårdhet, tunna väggar och beläggningar är villkorade risker, inte universella förbud.
- Obligatoriska områden som inte kan nås eller inte kan inspekteras skapar ett förbud förrän vägen har ändrats och kvalificerats.
- Almenintensitet kan inte acceptera finish, dimensioner, kontaminering eller prestanda i sig själv.
- Kvalificera det slutliga tillverkningstillståndet och dokumentera antingen det godkända processupplägget eller beslutet att inte gå.
Relaterade SP Center-guider
- Kan alla metaller kulpenas?
- Kulpening av tunnväggiga delar
- Ytdefekter och kulpening
- Kulpening och Beläggningar
Tekniska källor
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Tillämpa den fullständiga ritningen, kontraktet, kundkraven och åberopade specifikationsrevisioner. Dessa källor skapar inte en universell lämplighetströskel för alla material och geometrier.
