Rozpoznajte skutočné neprijateľné podmienky, oddeľte ich od rizík, ktoré si vyžadujú kvalifikáciu, a chráňte komponent pred neoprávneným alebo technicky nevhodným procesným postupom.
Guľôčkovanie by sa nemalo používať, keď to zakazujú kontrolované požiadavky, s odmietnuteľnou chybou sa zaobchádza, ako keby guľôčkovanie bolo opravou, keď nie je možné dosiahnuť alebo skontrolovať špecifikovaný povrch, nie je možné splniť povinné povrchové úpravy alebo rozmerové limity alebo keď konečný výrobný postup odstraňuje alebo zneplatňuje zamýšľaný účinok. Iné podmienky – ako napríklad vysoká tvrdosť, tenké steny, povlaky alebo zložitá geometria – nie sú automatickými zákazmi, ale vyžadujú si obhájiteľnú kvalifikáciu.
Čo je skutočný neprijateľný stav?
Skutočný stav NO-GO nastáva, ak nemožno splniť jednu alebo viac záväzných požiadaviek alebo ak chýba potrebné oprávnenie konštrukcie, technického riadenia, kvality či zákazníka. Proces zastavte, ak výkres guľôčkovanie zakazuje, proces by zakryl vstupnú nezhodu, požadovaná oblasť je fyzicky nedostupná, pokrytie nemožno posúdiť predpísanou metódou alebo funkčný povrch neznesie kvalifikované podmienky nárazu.
Neistota nie je povolenie. Ak výkres, objednávka a špecifikácia procesu kolidujú alebo vynechávajú potrebné rozhodnutie, pozastavte prácu a získajte riadené objasnenie. Interný recept nemôže nahradiť chýbajúce zmluvné oprávnenie.
| Podmienka skríningu | Technická otázka | Typický postup rozhodovania |
|---|---|---|
| Výkres alebo zmluva zakazuje alebo nepovoľuje guľôčkovanie | Existuje kontrolované oprávnenie pre presný diel, oblasť a postupnosť procesu? | Zastavte a získajte formálne objasnenie alebo schválenie návrhu/zákazníka pred spracovaním |
| Prasklina, prehyb, prekrytie, silná korózia, strata prierezu alebo iná chyba, ktorú je možné odmietnuť | Je vstupný stav prijateľný a nepovažuje sa guľôčkovanie mylne za opravu? | Zastavte; použite autorizovaný postup kontroly, opravy alebo odmietnutia |
| Krehký, veľmi tvrdý, pórovitý alebo na poškodenie citlivý stav materiálu | Dá sa dosiahnuť požadovaná plastická deformácia bez praskania, vytrhávania častíc alebo neprijateľnej drsnosti? | Reprezentatívna kvalifikácia materiálu a geometrie alebo nie |
| Tenký, vyhovujúci alebo rozmerovo kritický prvok | Dokáže intenzita, postupnosť a upevnenie splniť tvarové a rozmerové limity voľného stavu? | Kvalifikácia deformácie s explicitnými kritériami zastavenia alebo alternatívným postupom |
| Výklenok, slepý prvok alebo neprístupný povrch | Môže kvalifikovaný prúd dosiahnuť celú požadovanú plochu a je možné posúdiť pokrytie? | Preukážte prístup a kontrolu; v opačnom prípade upravte návrh alebo postup |
| Funkčná úprava, tesnenie, ložisko, závit alebo aerodynamický povrch | Môže textúra nárazu, zmena hrany a prenos materiálu zostať v rámci stanovených limitov? | Oblasť chráňte alebo vylúčte, kvalifikujte úzke procesné okno, prípadne ju neguľôčkujte |
| Existujúci alebo plánovaný náter, pokovovanie alebo difúzna úprava | Je v tejto fáze povolený náraz a zachovajú neskoršie operácie požadovanú vrstvu? | Definujte a kvalifikujte celú postupnosť; nepredpokladajte kompatibilitu |
| Operácia s vysokou teplotou alebo odstraňovaním materiálu po guľôčkovaní | Odstráni tepelné uvoľnenie zvyškového napätia alebo konečná úprava postihnutú vrstvu? | Overte konečný výsledok postupu alebo presuňte/nahraďte operáciu s konštrukčným oprávnením |
| Obmedzenie kontaminácie alebo čistoty | Sú materiály médií, segregácia, čistenie a overenie zariadenia primerané? | Stanovte kvalifikované kontroly alebo vyberte kompatibilný postup |
Tabuľka 1. Vhodnosť závisí od presného stavu komponentu, vlastnosti a výrobného postupu; len málo označení materiálov alebo geometrií vytvára univerzálnu odpoveď.
Ktoré materiálové podmienky si vyžadujú opatrnosť a nie všeobecný zákaz?
Krehké, veľmi tvrdé, pórovité, aditívne vyrábané, odlievané, pokovované alebo na poškodenie citlivé podmienky môžu reagovať odlišne na opakovaný náraz. Medzi relevantné riziká patrí praskanie, odlupovanie hrán, vytrhávanie častíc, tvorba záhybov, nadmerná drsnosť, kontaminácia a zmena rozmerov. Samotná tvrdosť nie je univerzálnym limitom vhodnosti.
Použite reprezentatívny materiál, tepelné spracovanie, stav povrchu a geometriu. Plochý úryvok môže zobraziť odozvu materiálu, ale nemusí reprezentovať tenkú hranu, populáciu pórov, zárez, hĺbku povrchovo spevnenej vrstvy alebo komplexnú koncentráciu napätia. Pred pokusom definujte kritériá zastavenia a preskúmajte miesto najcitlivejšie na poškodenie.
Kedy geometria a prístup znemožňujú vhodnosť postupu?

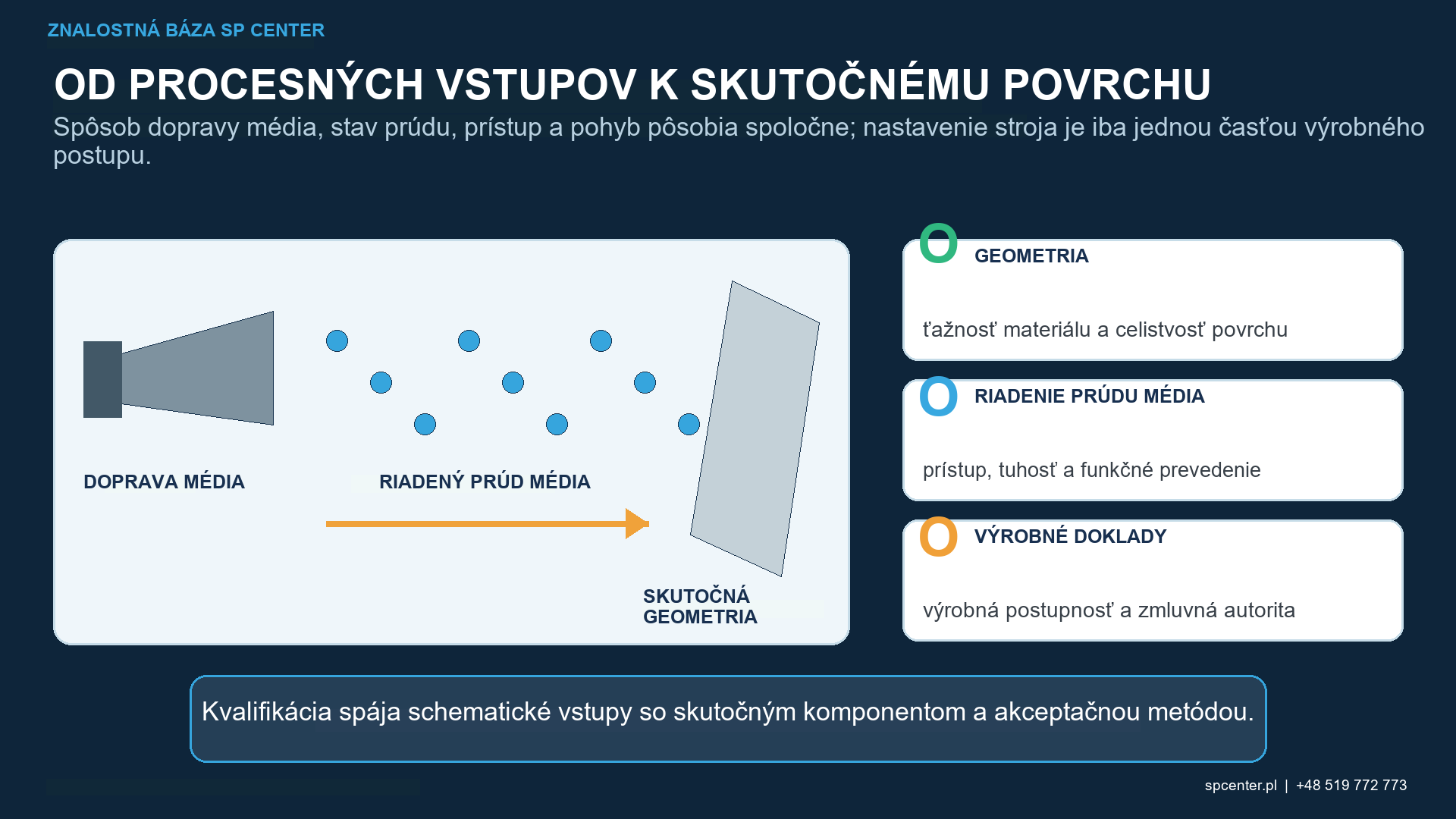

Prúd musí dosiahnuť každú požadovanú oblasť pod kontrolovaným uhlom a energiou, pričom masky, upínacie prvky a susediace prvky zostávajú chránené. Hlboké otvory, podrezania, blízko rozmiestnené zuby, zadné plochy a úzke priechody môžu vytvárať tieňovanie alebo zadržiavanie média. Väčšia expozícia na prístupnom povrchu neopravuje slepú oblasť.
Ak sa kritická oblasť nedá dosiahnuť kvalifikovaným zariadením alebo jej pokrytie nemožno preukázať pomocou schválenej priamej alebo korelovanej nepriamej metódy, postup neuvoľňujte. Zmenu návrhu, lokálnu stratégiu úpravy alebo iný proces môže vyžadovať posúdenie konštrukčným orgánom.
A čo tenké rezy, hrany a rozmerová tolerancia?
Guľôčkovanie spôsobuje miestnu plastickú deformáciu. Tenké steny, nepodopreté polia, ostré hrany a asymetrická úprava môžu súčiastku ohnúť alebo skrútiť, vyvolať miestnu nestabilitu s preklápaním vydutia, spôsobiť úber materiálu alebo zaoblenie hrán. Upínací prípravok môže deformáciu skryť, kým je súčiastka upnutá, preto môže byť potrebné meranie vo voľnom stave.
Tento proces nie je vhodný, keď požadovaná intenzita a pokrytie nemôžu koexistovať s rozmermi, stavom hrany a tvarom definovanými výkresom. Okno s nižším rizikom, vyvážená postupnosť, revidovaná podpora alebo obmedzená zóna ošetrenia musia byť kvalifikované, a nie predpokladané.

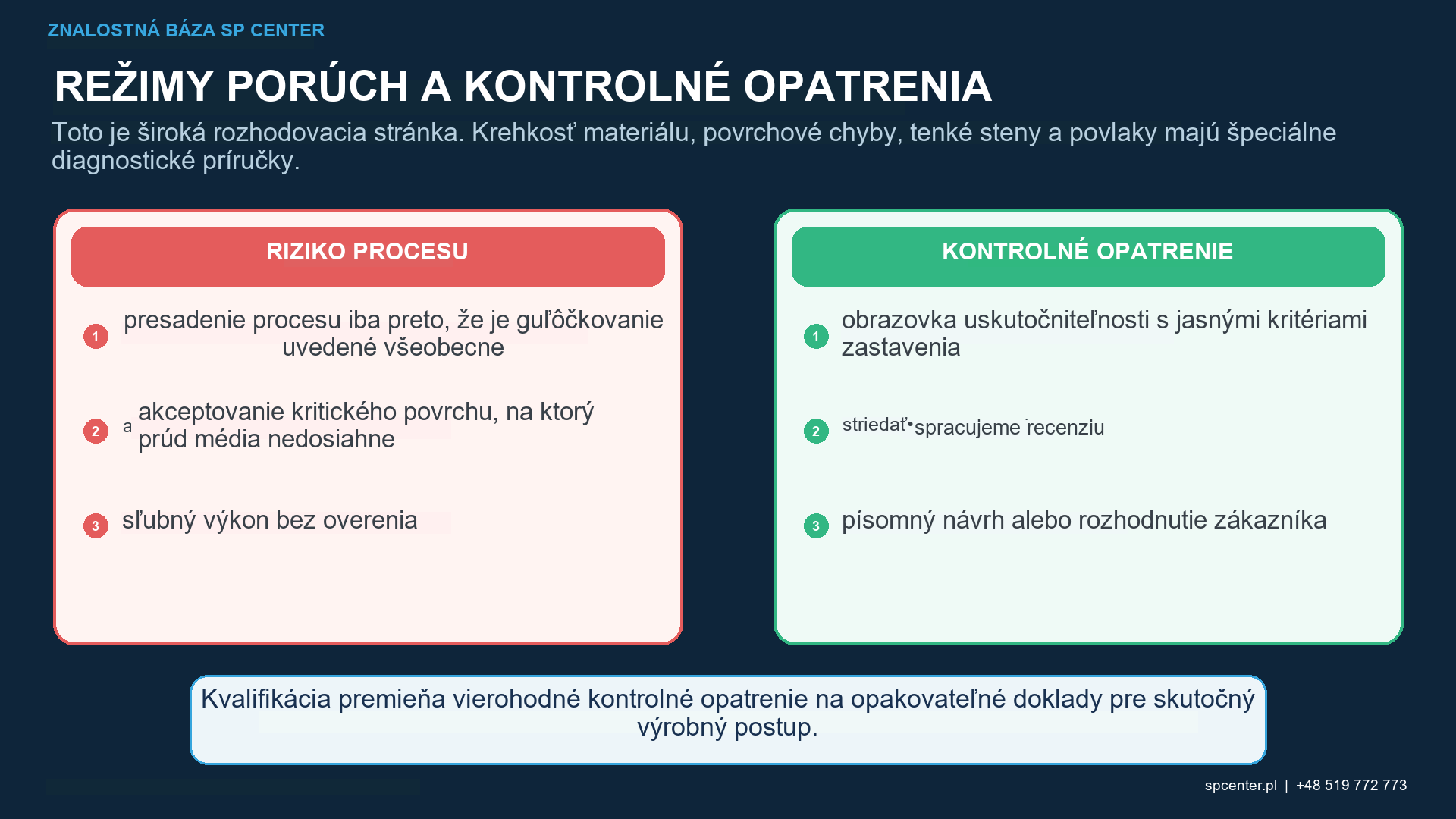

Ako sa doklady a schválenie porovnávajú s rozhodnutím?
| Trieda rozhodovania | Minimálne doklady | Čo nestačí |
|---|---|---|
| Okamžité zamietnutie | Jasný zákaz, odmietnuteľná vstupná chyba, chýbajúce oprávnenie alebo neschopnosť splniť povinnú požiadavku | Preferencia dodávateľa, vizuálne jednotný povrch alebo nominálny recept stroja |
| Podmienená uskutočniteľnosť | Reprezentatívny diel/materiál pre výrobu, kontrolované procesné okno, prístup k najhoršiemu prvku, kritériá zastavenia povrchu a rozmerov | Samotná Almenova intenzita alebo kupón, ktorý vynecháva kritickú geometriu |
| Prijatie povrchu komponentu | Pokrytie tam, kde je to potrebné, maskovanie hraníc, poškodenia, čistoty, drsnosti a rozmerov podľa schválených metód | Krivka nasýtenia alebo strojový protokol bez výsledkov komponentov |
| Validácia aplikácie | Využité testovanie zvyškového napätia, únavy, SCC, deformácie, povlaku alebo funkčné testovanie pre konečný výrobný stav | Všeobecné tvrdenie o výhode prenesené z inej zliatiny alebo prevádzkového stavu |
| Schválenie alternatívneho postupu | Rozhodnutie o návrhu/zákazníkovi, aktualizované požiadavky, kvalifikácia a sledovateľnosť pre vybranú alternatívu | Nahradenie guľôčkovania tryskaním alebo iným procesom na základe neformálnej dohody |
Tabuľka 2. Technicky správne meranie je stále nedostatočné, ak odpovedá na inú otázku ako rozhodnutie o vhodnosti.
Overenie procesu, akceptácia povrchu komponentu a validácia komponentu zostávajú oddelené. Platný Almenov výsledok neakceptuje tesniacu plochu, výsledok pokrytia nepreukazuje hĺbku zvyškového napätia a XRD profil nenahrádza bežné výrobné kontroly.
Kedy funkcia povrchu a kontaminácia vylučujú guľôčkovanie?
Tesniace plochy, ložiskové uloženie, závity, aerodynamické kontúry, hrany kritické z hľadiska únavy a špecifikované povrchy s nízkou drsnosťou môžu byť citlivé na vtlačky, vyvýšené okraje, prenos materiálu alebo zmenu rozmerov. Ochrana alebo vylúčenie povrchu môže byť platné iba vtedy, keď výkres a kvalifikovaný procesný postup definujú hranicu a prechod.
Zloženie média a história zariadenia sú dôležité tam, kde sú kritické voľné železo, vnorené častice, prenos medzi zliatinami alebo limity čistoty. Ak segregácia, kontrola média, čistenie a overovanie nemôžu splniť riadiace požiadavky, dané zariadenie alebo postup nie sú vhodné.
Ako môžu nátery a neskoršie operácie zneplatniť postup?
Guľôčkovanie pred pokovovaním alebo povlakovaním môže byť v jednom systéme vyžadované a v inom zakázané alebo obmedzené. Guľôčkovanie existujúceho povlaku môže spôsobiť praskanie, odlupovanie, zmenu hrúbky alebo kontamináciu. Brúsenie, leštenie alebo obrábanie po guľôčkovaní môže odstrániť časť ovplyvnenej vrstvy; tepelná expozícia môže relaxovať zvyškové napätia.
Schváľte celý sled, nie iba cyklus guľôčkovania. Konečný stav po obrábaní, čistení, tepelnom spracovaní, povlakovaní a dokončovaní musí podporovať zamýšľaný stav povrchu a tvrdenie o úžitkových vlastnostiach. Ak ho nepodporuje, operáciu premiestnite, prepracujte alebo nahraďte prostredníctvom autorizovaného technického postupu.
Aké hranice by malo uzavrieť posúdenie uskutočniteľnosti?
| Brána | Otázka, ktorú je potrebné uzavrieť | Zaznamenaný výstup |
|---|---|---|
| Autorita | Ktorý výkres, špecifikácia, objednávka a požiadavky zákazníka upravujú presnú funkciu a revíziu? | Riadená sada požiadaviek a vyriešené konflikty |
| Vstupný stav | Sú materiál, tepelné spracovanie, povrch, chyby a predchádzajúce spracovanie vhodné na skúšobnú verziu? | Akceptovaná základná línia alebo formálna postup zamietnutia/opravy |
| Realizovateľnosť | Dokáže prístup k prúdu, médiám, upínacím prvkom, maskovaniu a pohybu splniť požiadavky bez prekročenia kritérií zastavenia? | Kvalifikované procesné okno alebo zdokumentovaný zákaz |
| Kompatibilita s konečným postupom | Zachovávajú obrábanie, teplo, čistenie, pokovovanie, nanášanie a konečná úprava zamýšľaný výsledok? | Schválená výrobná postupnosť a spúšťače zmien |
| Prijatie a validácia | Ktoré procesné, povrchové, rozmerové a aplikačné výsledky sú skutočne potrebné? | Metódy, umiestnenia, limity, odber vzoriek a schvaľovacia autorita |
| Uvoľnenie do výroby | Riadi sa skutočná šarža aktuálnou kvalifikovaným procesným postupom s úplnými dokladmi? | Sledovateľné uvoľnenie alebo kontrolovaná nezhoda |
Tabuľka 3. Výsledkom môže byť kvalifikovaná cesta, obmedzená mapa ošetrenia, žiadosť o objasnenie alebo zdokumentované zamietnutie.

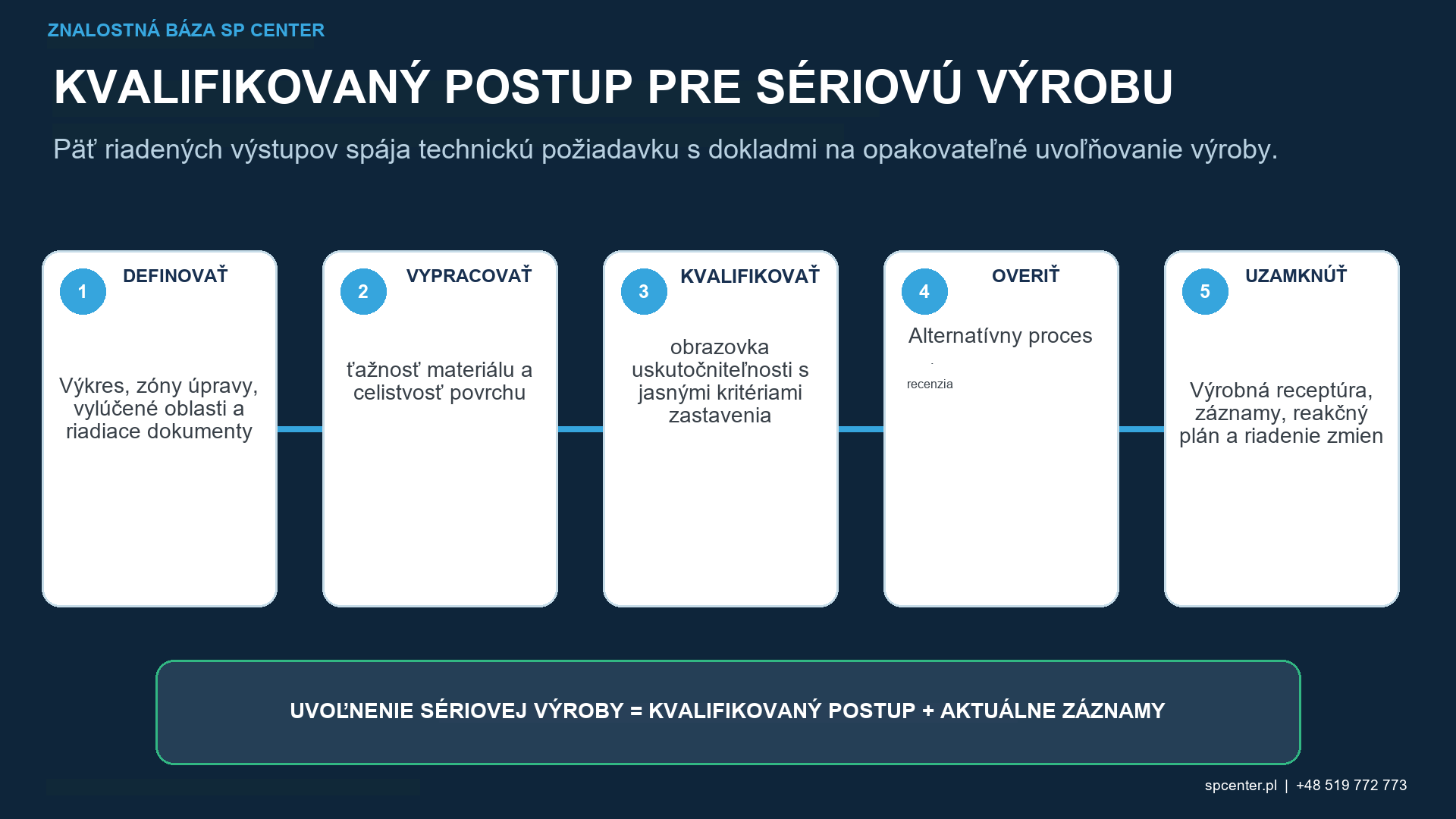

Ako by sa mali hodnotiť alternatívy?
Nevyberajte alternatívu len preto, že je ťažké ju guľôčkovať. Konštrukčný orgán musí najprv definovať požadovanú funkciu: čistenie, drsnosť, zvyškové tlakové napätie, hlbšie ovplyvnená vrstva, tvárnenie, rozmerová korekcia alebo príprava náteru. Otryskávanie, hlboké valcovanie, laserové šokové otryskávanie, ultrazvukové otryskávanie, obrábanie alebo úprava dizajnu riešia rôzne mechanizmy a obmedzenia.
Zvolený procesný postup vyžaduje vlastné doklady o kompatibilite materiálu, prístupe, riadení procesu, povrchu, rozmeroch a funkčných vlastnostiach. Ekvivalenciu netvrďte, ak ju nepreukazuje riadená špecifikácia a reprezentatívna validácia.
Čo patrí do záznamu o rozhodnutí?
- Identita dielu, revízia výkresu, materiál, tepelné spracovanie, vstupný povrch a stav defektov.
- Požadované a vylúčené oblasti ošetrenia, funkčné povrchy a kritické rozmery.
- Rozhodujúce špecifikácie, prenesené požiadavky zákazníka a oprávnenie pre rozhodnutie.
- Riziká uskutočniteľnosti, reprezentatívna geometria testu a vopred deklarované kritériá zastavenia.
- Kvalifikovaná intenzita, médiá, zariadenia, upínacie prípravky, maskovanie, dráha a metóda pokrytia, keď postup pokračuje.
- Výsledky povrchu, rozmerov, kontaminácie a konečnej sekvencie.
- Validácia aplikácie, kde sa uplatňuje výkonnostný kredit.
- Zdokumentované zamietnutie, zmena návrhu, alternatívny proces alebo schválené uvoľnenie do výroby.
Kedy by sa guľôčkovanie nemalo používať?
Nepoužívajte ho, keď ho riadiace dokumenty zakazujú, odmietnuteľná chyba sa považuje za opravu, požadovaná oblasť sa nedá dosiahnuť alebo skontrolovať, nie je možné splniť povinné povrchové alebo rozmerové limity alebo postup nemá požadované oprávnenie a kvalifikáciu.
Sú krehké alebo veľmi tvrdé materiály vždy nevhodné?
Pre každú zliatinu a geometriu neplatí žiadna univerzálna prahová hodnota tvrdosti alebo ťažnosti. Tieto podmienky zužujú procesné okno a môžu vyžadovať reprezentatívne testovanie. Ak sa nedá zabrániť praskaniu, vytrhnutiu alebo neprijateľnému poškodeniu povrchu, táto cesta nie je vhodná.
Môže guľôčkovanie opraviť existujúcu trhlinu?
Nie. Guľôčkovanie môže zmeniť vzhľad alebo lokálne napätie, ale nesmie sa použiť na zakrytie alebo akceptovanie trhliny, prehybu, prekrytia, straty koróziou alebo inej odmietnuteľnej chyby. Dodržujte autorizovaný postup kontroly a rozhodnutia o ďalšom postupe.
Nemali by sa tenké diely nikdy guľôčkovať?
Nie automaticky. Tenké alebo vyhovujúce diely môžu byť realizovateľné s kvalifikovanou intenzitou, vyváženou postupnosťou, vhodnou oporou a akceptáciou rozmerov vo voľnom stave. Ak nie je možné kontrolovať deformáciu v rámci stanovených limitov, túto cestu nepoužívajte.
Môže byť neprístupný prvok akceptovaný z prístupnej oblasti svedkov?
Len vtedy, keď riadiaca metóda výslovne umožňuje kvalifikovanú, reprezentatívnu koreláciu. Vhodný povrch sám o sebe nedokazuje prístup prúdu alebo pokrytie v slepom otvore, spodnej strane alebo hlbokom zaoblení.
Môže sa guľôčkovanie aplikovať na náter?
Iba vtedy, ak sú typ a stav povlaku aj sled procesov výslovne prípustné a kvalifikované. Nárazy môžu niektoré povlaky popraskať, oddeliť, kontaminovať alebo zmeniť; následné povlakovanie či dokončovacie operácie zasa môžu zmeniť vrstvu ovplyvnenú guľôčkovaním.
Dokazuje úspešný výsledok Almenovho testu, že postup je vhodný?
Nie. Overuje štandardizovanú odozvu prúdu. Poškodenie materiálu, pokrytie, rozmery, povrchová úprava, kontaminácia, kompatibilita náteru a výkon aplikácie zostávajú samostatnými rozhodnutiami.
Je tryskanie vhodnou alternatívou, ak bolo guľôčkovanie zamietnuté?
Nie ako priama náhrada. Tryskanie sa zvyčajne volí na čistenie alebo prípravu povrchu. Akákoľvek alternatívny procesný postup na vylepšenie povrchu si vyžaduje vlastnú autorizáciu pre návrh, požiadavky, kvalifikáciu a doklady o prijatí.
Kľúčové poznatky
- Neguľôčkujte bez riadeného oprávnenia pre konkrétnu súčiastku, oblasť a sled operácií.
- Guľôčkovanie nie je opravou trhlín ani iných neprípustných chýb.
- Krehkosť, tvrdosť, tenké steny a povlaky sú podmienené riziká, nie univerzálne zákazy.
- Nedosiahnuteľné alebo nekontrolovateľné požadované oblasti predstavujú neprípustné riešenie, kým sa cesta nezmení a nekvalifikuje.
- Almenova intenzita sama o sebe nemôže akceptovať povrchovú úpravu, rozmery, kontamináciu alebo výkon.
- Kvalifikujte konečný výrobný stav a zdokumentujte buď schválenú postup, alebo rozhodnutie o zamietnutí.
Súvisiace príručky SP Center
- Dá sa každý kov guľôčkovať?
- Guľôčkovanie tenkostenných dielov
- Povrchové chyby a guľôčkovanie
- Guľôčkovanie a nátery
Technické zdroje
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletný výkres, zmluvu, požiadavky zákazníka a odkazované revízie špecifikácií. Tieto zdroje nevytvárajú jeden univerzálny prah vhodnosti pre všetky materiály a geometrie.
