Wann Verfestigungsstrahlen ungeeignet ist: Werkstoff-, Geometrie- und Prozessgrenzen

Echte Ausschlussbedingungen erkennen, von qualifizierbaren Risiken trennen und Bauteile vor einer nicht autorisierten oder technisch ungeeigneten Prozessroute schützen

Verfestigungsstrahlen ist ungeeignet, wenn kontrollierte Anforderungen die Behandlung verbieten, ein unzulässiger Fehler fälschlich als reparierbar betrachtet wird, die geforderte Fläche weder erreichbar noch prüfbar ist, zwingende Oberflächen- oder Maßgrenzen nicht eingehalten werden können oder die endgültige Fertigungsroute die beabsichtigte Wirkung entfernt oder unwirksam macht. Hohe Härte, dünne Wände, Beschichtungen oder komplexe Geometrie sind dagegen nicht automatisch Ausschlussgründe, erfordern jedoch eine belastbare Qualifizierung.

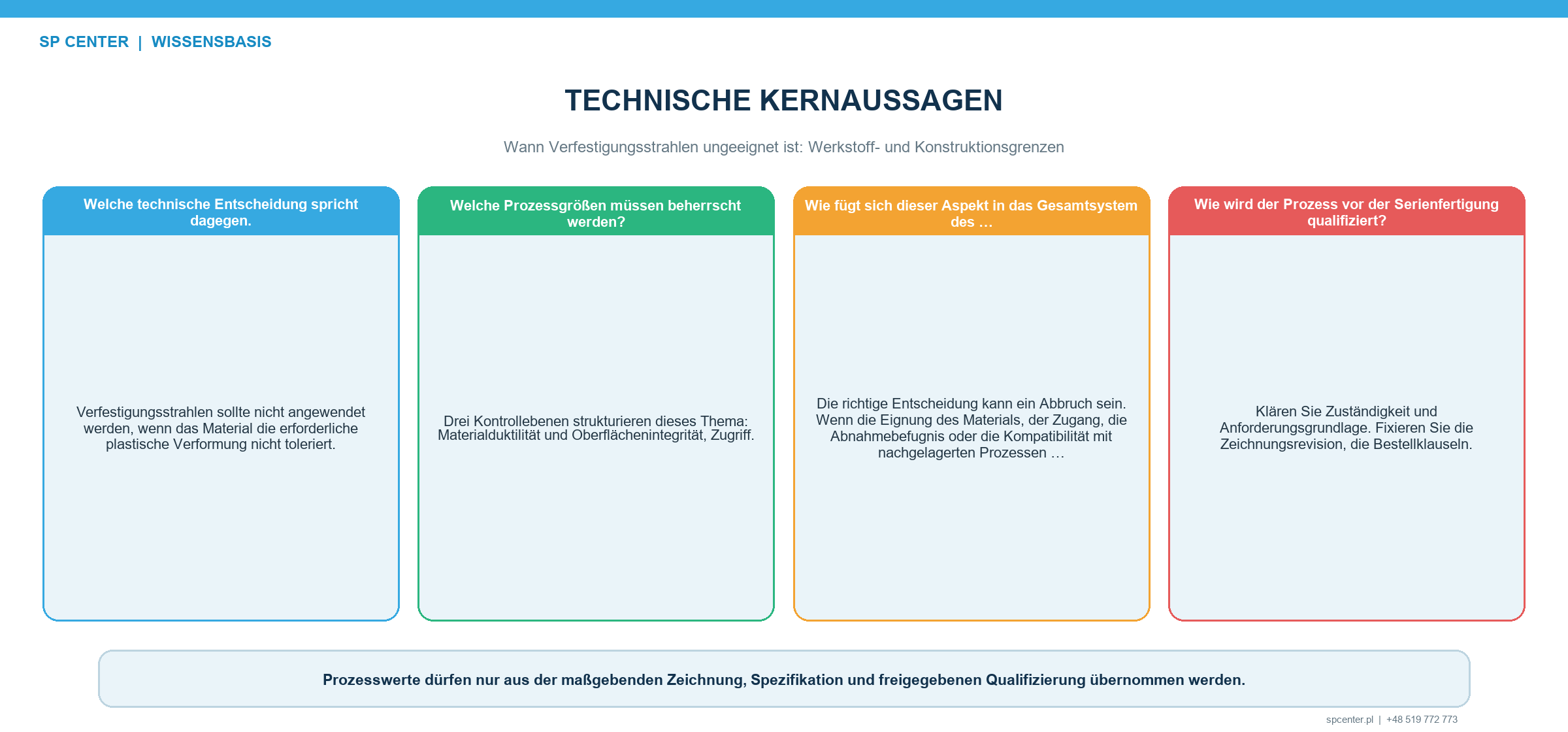

Was ist eine tatsächliche Ausschlussbedingung?

Ein eindeutiger Ausschluss liegt vor, wenn mindestens eine zwingende Forderung nicht erfüllbar ist oder die erforderliche Konstruktions-, Technik-, Qualitäts- oder Kundenbefugnis fehlt. Zu stoppen ist beispielsweise, wenn die Zeichnung Verfestigungsstrahlen untersagt, ein Eingangsfehler verdeckt würde, die vorgeschriebene Fläche physikalisch unerreichbar ist, der Bedeckungsgrad nicht nach dem herangezogenen Verfahren beurteilt werden kann oder eine Funktionsfläche den qualifizierten Aufprallzustand nicht verträgt.

Unklarheit ist keine Freigabe. Widersprechen sich Zeichnung, Bestellung und Prozessspezifikation oder fehlt eine notwendige Entscheidung, wird die Bearbeitung ausgesetzt und eine kontrollierte Klärung eingeholt. Eine interne Rezeptur ersetzt keine fehlende vertragliche Befugnis.

Ausgangsbedingung	Technische Frage	Typischer Entscheidungsweg
Zeichnung oder Vertrag verbietet oder autorisiert die Behandlung nicht	Liegt eine kontrollierte Freigabe für das genaue Bauteil, die Fläche und die Prozessfolge vor?	Stoppen und vor der Bearbeitung formale Klärung oder Konstruktions-/Kundenfreigabe einholen
Riss, Überwalzung, Falte, starke Korrosion, Querschnittsverlust oder anderer Ausschussgrund	Ist der Eingangszustand zulässig oder wird Verfestigungsstrahlen fälschlich als Reparatur behandelt?	Stoppen und den autorisierten Prüf-, Reparatur- oder Ausschussweg anwenden
Spröder, sehr harter, poröser oder schädigungsempfindlicher Werkstoffzustand	Lässt sich die erforderliche plastische Verformung ohne Risse, Partikelausbruch oder unzulässige Rauheit einbringen?	Repräsentative Werkstoff- und Geometriequalifizierung oder Ausschluss
Dünnes, nachgiebiges oder maßkritisches Merkmal	Können Intensität, Reihenfolge und Vorrichtung Form und Maße im freien Zustand einhalten?	Verzugsqualifizierung mit eindeutigen Abbruchkriterien oder andere Route
Vertiefung, Sackloch oder unzugängliche Fläche	Erreicht der qualifizierte Strahl die gesamte geforderte Fläche und lässt sich der Bedeckungsgrad bewerten?	Zugang und Prüfung nachweisen; andernfalls Konstruktion oder Route ändern
Dicht-, Lager-, Gewinde- oder aerodynamische Funktionsfläche	Bleiben Aufprallstruktur, Kantenänderung und Werkstoffübertragung innerhalb der herangezogenen Grenzen?	Fläche schützen oder ausschließen, enges Prozessfenster qualifizieren oder nicht behandeln
Vorhandene oder geplante Beschichtung, galvanische Abscheidung oder Diffusionsbehandlung	Ist der Aufprall in diesem Zustand zulässig und bleibt die beeinflusste Randschicht durch spätere Schritte erhalten?	Vollständige Prozessfolge definieren und qualifizieren; Verträglichkeit nicht voraussetzen
Hochtemperaturschritt oder Werkstoffabtrag nach dem Strahlen	Entspannt die Wärme Eigenspannungen oder entfernt die Endbearbeitung die beeinflusste Randschicht?	Ergebnis der endgültigen Route validieren oder Bearbeitung mit Konstruktionsfreigabe verlegen/ersetzen
Kontaminations- oder Sauberkeitsanforderung	Reichen Strahlmittelwerkstoff, Anlagentrennung, Reinigung und Prüfung aus?	Qualifizierte Kontrollen einrichten oder eine verträgliche Route wählen

Tabelle 1. Die Eignung hängt vom genauen Bauteilzustand, Merkmal und Fertigungsweg ab; nur wenige Werkstoff- oder Geometriebezeichnungen erlauben eine allgemeingültige Entscheidung.

Welche Werkstoffzustände erfordern Vorsicht statt eines pauschalen Verbots?

Spröde, sehr harte, poröse, additiv gefertigte, gegossene, beschichtete oder anderweitig schädigungsempfindliche Zustände können auf wiederholten Aufprall unterschiedlich reagieren. Relevante Risiken sind Rissbildung, Kantenausbruch, Partikelausbruch, Überwalzung, übermäßige Rauheit, Kontamination und Maßänderung. Die Härte allein ist kein allgemeingültiger Eignungsgrenzwert.

Zu prüfen sind repräsentativer Werkstoff, Wärmebehandlung, Oberflächenzustand und Geometrie. Eine flache Probe kann die Werkstoffreaktion vorsortieren, bildet jedoch dünne Kante, Porenverteilung, Kerbe, Randschichthärte oder komplexe Spannungskonzentration möglicherweise nicht ab. Abbruchkriterien werden vor dem Versuch festgelegt und am schädigungsempfindlichsten Merkmal geprüft.

Wann machen Geometrie und Zugang die Route ungeeignet?

Der Strahl muss jede vorgeschriebene Fläche mit kontrolliertem Winkel und kontrollierter Energie erreichen, während Maskierungen, Vorrichtungen und benachbarte Merkmale geschützt bleiben. Tiefe Bohrungen, Hinterschneidungen, eng stehende Zähne, Rückseiten und schmale Kanäle können Abschattung oder Strahlmittelrückstände verursachen. Mehr Exposition auf einer zugänglichen Fläche korrigiert keinen blinden Bereich.

Kann der kritische Bereich mit der qualifizierten Anlage nicht erreicht oder sein Bedeckungsgrad nicht mit der freigegebenen direkten beziehungsweise korrelierten indirekten Methode nachgewiesen werden, darf die Route nicht freigegeben werden. Gegebenenfalls sind Konstruktionsänderung, örtlich begrenzte Behandlung oder ein anderes Verfahren durch die konstruktionsverantwortliche Stelle zu bewerten.

Was gilt für dünne Bereiche, Kanten und Maßtoleranzen?

Verfestigungsstrahlen erzeugt örtliche plastische Verformung. Dünne Wände, nicht abgestützte Bereiche, scharfe Kanten und asymmetrische Behandlung können Bauteile biegen, verdrehen, beulen, erodieren oder verrunden. Eine Vorrichtung kann Verzug im eingespannten Zustand verdecken; daher kann eine Maßprüfung im freien Zustand erforderlich sein.

Die Route ist ungeeignet, wenn geforderte Intensität und geforderter Bedeckungsgrad nicht gleichzeitig mit Zeichnungsmaßen, Kantenzustand und Form vereinbar sind. Ein risikoärmeres Prozessfenster, eine ausgewogene Reihenfolge, angepasste Abstützung oder begrenzte Behandlungszone müssen qualifiziert und dürfen nicht vorausgesetzt werden.

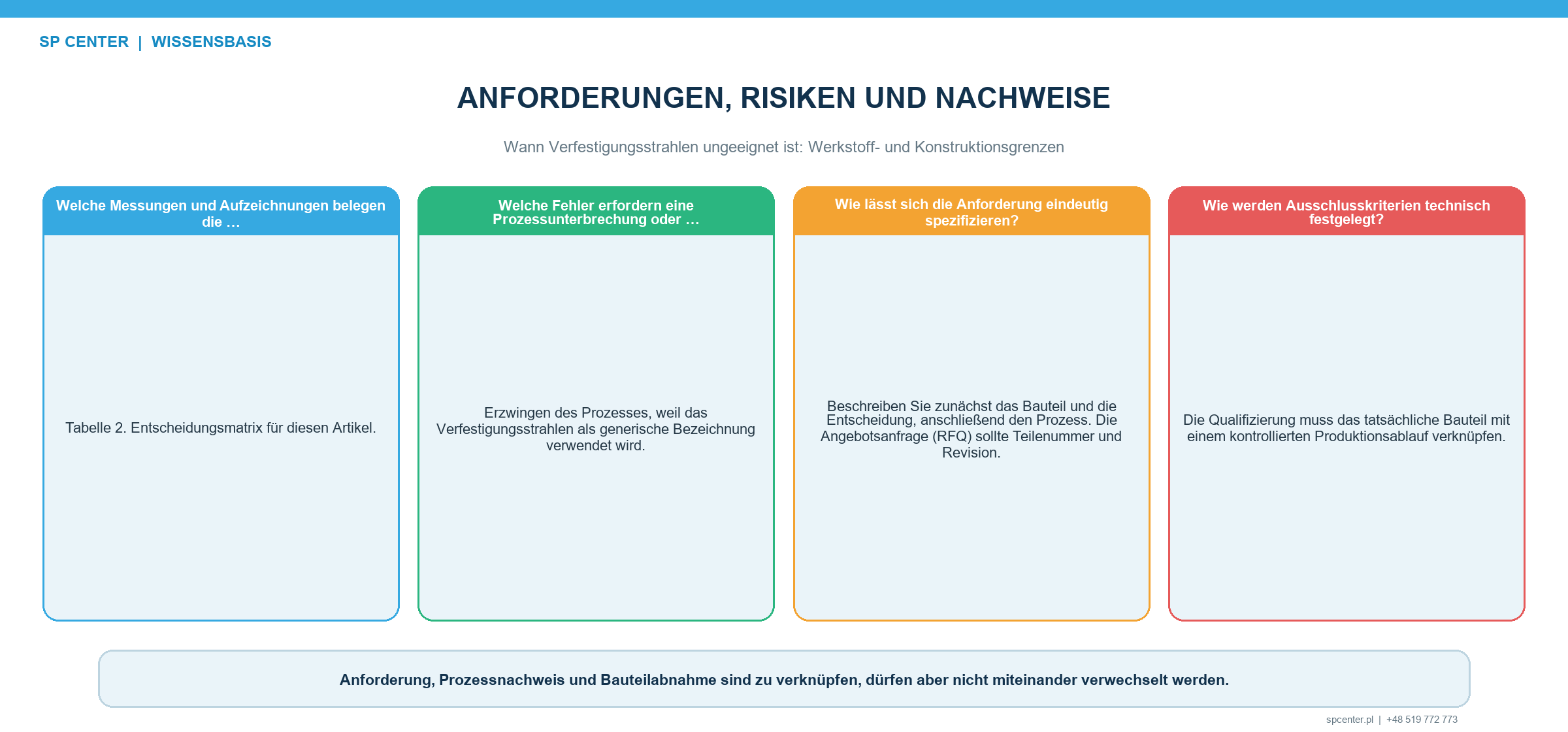

Wie werden Nachweis und Befugnis der Entscheidung zugeordnet?

Entscheidungsklasse	Mindestnachweis	Was nicht ausreicht
Unmittelbarer Ausschluss	Eindeutiges Verbot, unzulässiger Eingangsfehler, fehlende Befugnis oder Unfähigkeit, eine zwingende Forderung einzuhalten	Lieferantenpräferenz, gleichmäßiges Erscheinungsbild oder Maschinennennwerte
Bedingte Machbarkeit	Produktionsnahes Bauteil und Material, kontrolliertes Prozessfenster, Zugang am kritischsten Merkmal sowie Oberflächen- und Maßabbruchkriterien	Almen-Intensität allein oder eine Probe ohne die kritische Geometrie
Bauteilbezogene Oberflächenabnahme	Bedeckungsgrad, soweit gefordert, Maskierungsgrenzen, Schäden, Sauberkeit, Rauheit und Maße nach freigegebenen Verfahren	Sättigungskurve oder Maschinenprotokoll ohne Bauteilergebnis
Anwendungsvalidierung	Geforderte Prüfung von Eigenspannung, Ermüdung, Spannungsrisskorrosion, Verzug, Beschichtung oder Funktion am endgültigen Fertigungszustand	Allgemeine Nutzenaussage aus anderer Legierung oder Einsatzbedingung
Freigabe einer Alternativroute	Konstruktions-/Kundenentscheidung, aktualisierte Anforderungen, Qualifizierung und Rückverfolgbarkeit der gewählten Alternative	Informeller Ersatz durch Reinigungsstrahlen oder einen anderen Prozess

Tabelle 2. Auch ein technisch korrektes Messergebnis reicht nicht aus, wenn es eine andere Frage als die Eignungsentscheidung beantwortet.

Prozessverifizierung, bauteilbezogene Oberflächenabnahme und Bauteilvalidierung bleiben getrennt. Ein gültiges Almen-Ergebnis nimmt keine Dichtfläche ab, ein Bedeckungsgrad belegt kein Eigenspannungstiefenprofil und ein XRD-Profil ersetzt keine laufenden Produktionskontrollen.

Wann schließen Oberflächenfunktion oder Kontamination die Behandlung aus?

Dichtflächen, Lagersitze, Gewinde, aerodynamische Konturen, ermüdungskritische Kanten und Flächen mit geringer vorgeschriebener Rauheit können empfindlich auf Eindrücke, Aufwerfungen, Werkstoffübertragung oder Maßänderung reagieren. Schutz oder Ausschluss einer Fläche ist nur zulässig, wenn Zeichnung und qualifizierte Route Grenze und Übergang festlegen.

Strahlmittelzusammensetzung und Anlagenhistorie sind entscheidend, wenn freies Eisen, eingebettete Partikel, Legierungsverschleppung oder enge Sauberkeitsgrenzen relevant sind. Erfüllen Trennung, Strahlmittelkontrolle, Reinigung und Verifizierung die maßgebende Forderung nicht, ist diese Anlage oder Route ungeeignet.

Wie können Beschichtungen und spätere Arbeitsgänge die Route unwirksam machen?

Verfestigungsstrahlen vor einer galvanischen oder anderen Beschichtung kann in einem System gefordert und in einem anderen eingeschränkt oder verboten sein. Das Strahlen einer vorhandenen Beschichtung kann Risse, Ablösung, Dickenänderung oder Kontamination verursachen. Schleifen, Polieren oder Zerspanen nach dem Strahlen kann einen Teil der beeinflussten Randschicht entfernen; Wärme kann Eigenspannungen abbauen.

Freizugeben ist die vollständige Prozessfolge, nicht nur der Strahlzyklus. Der Endzustand nach Zerspanung, Reinigung, Wärmebehandlung, Beschichtung und Endbearbeitung muss die beabsichtigte Oberflächen- und Leistungsaussage tragen. Andernfalls ist der Arbeitsgang über den autorisierten technischen Weg zu verlegen, neu auszulegen oder zu ersetzen.

Welche Prüfschritte gehören in eine Machbarkeitsbewertung?

Prüfschritt	Zu klärende Frage	Dokumentiertes Ergebnis
Anforderungsgrundlage	Welche Zeichnung, Spezifikation, Bestellung und Kundenvorgaben gelten für Merkmal und Revision?	Kontrollierter Anforderungssatz und geklärte Widersprüche
Eingangszustand	Sind Werkstoff, Wärmebehandlung, Oberfläche, Fehler und Vorbearbeitung für einen Versuch geeignet?	Freigegebener Ausgangszustand oder formaler Reparatur-/Ausschussweg
Machbarkeit	Erreichen Strahlzugang, Strahlmittel, Vorrichtung, Maskierung und Bewegung die Forderungen ohne Überschreitung der Abbruchkriterien?	Qualifiziertes Prozessfenster oder dokumentierter Ausschluss
Verträglichkeit der Endroute	Bleibt die beabsichtigte Wirkung nach Zerspanung, Wärme, Reinigung, galvanischer Beschichtung und Endbearbeitung erhalten?	Freigegebene Fertigungsfolge und Änderungsauslöser
Abnahme und Validierung	Welche Prozess-, Oberflächen-, Maß- und Anwendungsergebnisse sind tatsächlich gefordert?	Verfahren, Orte, Grenzwerte, Stichprobe und Freigabebefugnis
Produktionsfreigabe	Folgt die tatsächliche Charge der aktuellen qualifizierten Route und sind alle Nachweise vollständig?	Rückverfolgbare Freigabe oder kontrollierte Abweichung

Tabelle 3. Ergebnis kann eine qualifizierte Route, eine begrenzte Behandlungszone, eine Klärungsanfrage oder ein dokumentierter Ausschluss sein.

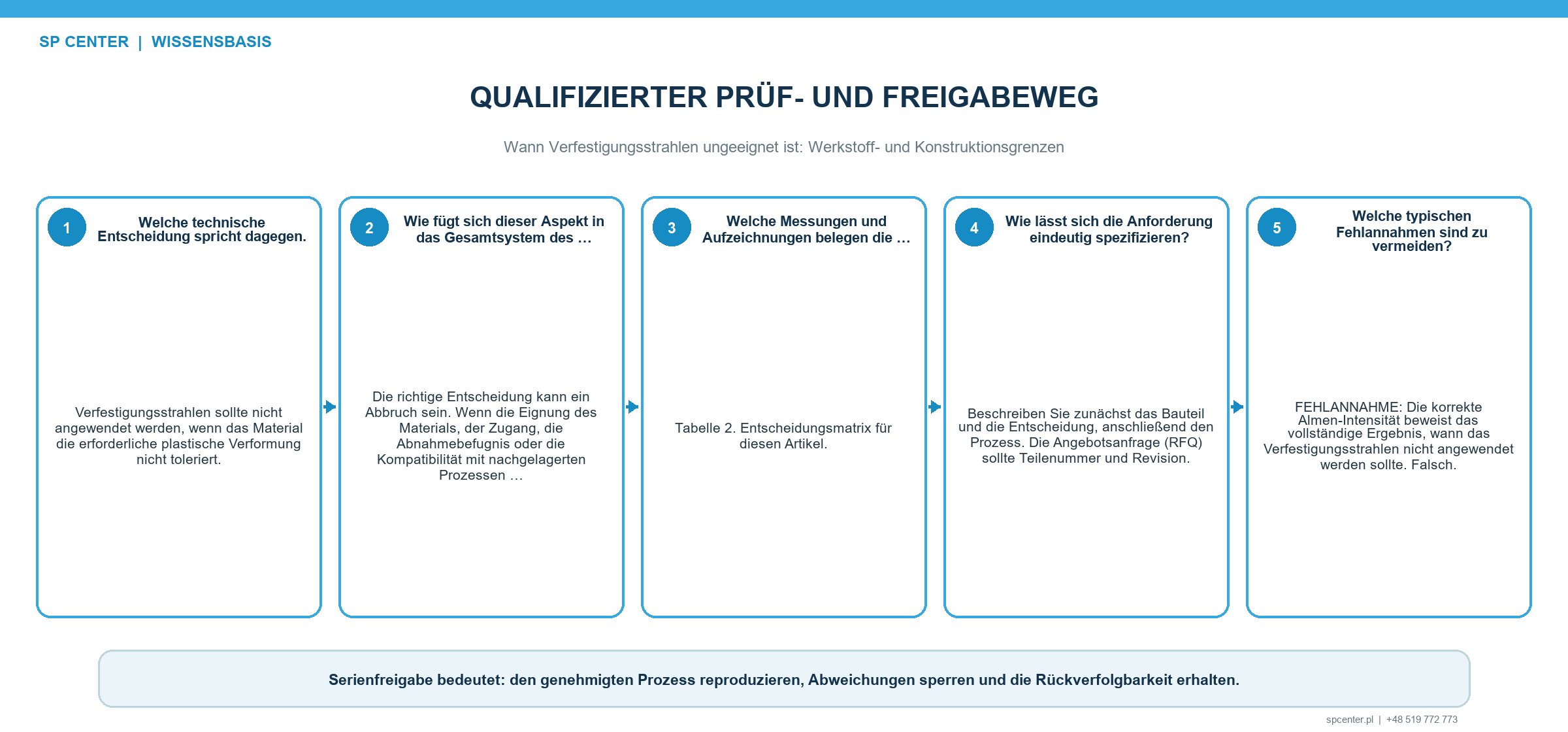

Wie sind Alternativen zu bewerten?

Eine Alternative darf nicht allein gewählt werden, weil Verfestigungsstrahlen schwierig ist. Zuerst muss die konstruktionsverantwortliche Stelle die geforderte Funktion definieren: Reinigung, Rauheit, Druckeigenspannungen, größere Wirktiefe, Umformen, Maßkorrektur oder Beschichtungsvorbereitung. Reinigungsstrahlen, Festwalzen, Laser Shock Peening, Ultraschallbehandlung, Zerspanung oder Konstruktionsänderung beruhen auf unterschiedlichen Mechanismen und Randbedingungen.

Die gewählte Route benötigt eigene Nachweise zu Werkstoffverträglichkeit, Zugang, Prozessbeherrschung, Oberfläche, Maßen und Leistung. Gleichwertigkeit darf nur behauptet werden, wenn eine kontrollierte Spezifikation und repräsentative Validierung sie belegen.

Was gehört in die Entscheidungsdokumentation?

• Bauteilidentität, Zeichnungsrevision, Werkstoff, Wärmebehandlung, Eingangsoberfläche und Fehlerstatus.
• Geforderte und ausgeschlossene Behandlungsflächen, Funktionsoberflächen und kritische Maße.
• Maßgebende Spezifikationen, Kundenvorgaben und Entscheidungsbefugnis.
• Machbarkeitsrisiken, repräsentative Prüfgeometrie und vorab festgelegte Abbruchkriterien.
• Qualifizierte Intensität, Strahlmittel, Anlage, Vorrichtung, Maskierung, Bahn und Bedeckungsgradmethode, sofern die Route fortgeführt wird.
• Ergebnisse zu Oberfläche, Maßen, Kontamination und endgültiger Prozessfolge.
• Anwendungsvalidierung, wenn eine Leistung angerechnet wird.
• Dokumentierter Ausschluss, Konstruktionsänderung, Alternativprozess oder freigegebene Produktionsroute.

Wann sollte Verfestigungsstrahlen nicht angewendet werden?

Nicht anwenden, wenn die maßgebenden Unterlagen es verbieten, ein Ausschussfehler als Reparatur behandelt werden soll, die geforderte Fläche nicht erreichbar oder prüfbar ist, zwingende Oberflächen- oder Maßgrenzen nicht eingehalten werden können oder Befugnis und Qualifizierung fehlen.

Sind spröde oder sehr harte Werkstoffe immer ungeeignet?

Nein. Es gibt keinen allgemeingültigen Härte- oder Duktilitätsgrenzwert für jede Legierung und Geometrie. Diese Zustände verengen das Prozessfenster und können repräsentative Versuche erfordern. Lassen sich Risse, Ausbrüche oder unzulässige Oberflächenschäden nicht verhindern, ist die Route ungeeignet.

Kann Verfestigungsstrahlen einen vorhandenen Riss reparieren?

Nein. Die Behandlung darf Riss, Falte, Überwalzung, Korrosionsverlust oder anderen Ausschussgrund weder verdecken noch zur Annahme führen. Es gilt der autorisierte Prüf- und Entscheidungsweg.

Dürfen dünne Bauteile grundsätzlich nicht verfestigungsgestrahlt werden?

Nicht grundsätzlich. Dünne oder nachgiebige Bauteile können mit qualifizierter Intensität, ausgewogener Reihenfolge, geeigneter Abstützung und Maßabnahme im freien Zustand machbar sein. Ist der Verzug nicht innerhalb der maßgebenden Grenzen beherrschbar, ist diese Route auszuschließen.

Darf ein unzugängliches Merkmal anhand einer gut zugänglichen Kontrollfläche abgenommen werden?

Nur wenn die maßgebende Methode eine qualifizierte, repräsentative Korrelation ausdrücklich zulässt. Eine bequeme Fläche belegt allein weder Strahlzugang noch Bedeckungsgrad in einem Sackloch, an einer Unterseite oder in einer tiefen Rundung.

Darf eine Beschichtung verfestigungsgestrahlt werden?

Nur wenn Beschichtungsart, Zustand und Prozessfolge ausdrücklich zulässig und qualifiziert sind. Aufprall kann Beschichtungen reißen, ablösen, kontaminieren oder verändern; spätere Beschichtungs- oder Endbearbeitung kann die gestrahlte Randschicht beeinflussen.

Belegt ein erfolgreiches Almen-Ergebnis die Eignung der Route?

Nein. Es verifiziert eine standardisierte Reaktion des Strahls. Werkstoffschaden, Bedeckungsgrad, Maße, Funktionsoberfläche, Kontamination, Beschichtungsverträglichkeit und Anwendungsleistung bleiben getrennte Entscheidungen.

Ist Reinigungsstrahlen eine geeignete Alternative, wenn Verfestigungsstrahlen ausscheidet?

Nicht als unmittelbarer Ersatz. Reinigungsstrahlen dient vorwiegend Reinigung oder Oberflächenvorbereitung. Jede alternative Oberflächenbehandlung benötigt eigene Konstruktionsfreigabe, Anforderungen, Qualifizierung und Abnahmenachweise.

Die wichtigsten Punkte

• Ohne dokumentierte Freigabe für Bauteil, Fläche und Prozessfolge nicht bearbeiten.
• Verfestigungsstrahlen ist keine Reparatur für Risse oder andere Ausschussfehler.
• Sprödigkeit, Härte, dünne Wände und Beschichtungen sind bedingte Risiken und keine pauschalen Verbote.
• Unerreichbare oder nicht prüfbare Pflichtflächen schließen die Route aus, bis sie geändert und qualifiziert ist.
• Almen-Intensität allein nimmt weder Funktionsoberfläche noch Maße, Kontamination oder Leistung ab.
• Endgültigen Fertigungszustand qualifizieren und Freigabe oder Ausschluss dokumentieren.

Weiterführende Leitfäden von SP Center

• Lassen sich alle Metalle verfestigungsstrahlen?
• Verfestigungsstrahlen dünnwandiger Bauteile
• Oberflächenfehler und Verfestigungsstrahlen
• Verfestigungsstrahlen und Beschichtungen

Technische Quellen

1. SAE J2441_202511: Shot Peening, stabilized November 2025

2. SAE AMS2430U: Shot Peening, revised April 2018

3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

4. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

Hinweis zu Normen: Es gelten vollständige Zeichnung, Vertrag, Kundenvorgaben und herangezogene Spezifikationsrevisionen. Diese Quellen legen keinen allgemeingültigen Eignungsgrenzwert für alle Werkstoffe und Geometrien fest.
