Lassen sich alle Metalle verfestigungsstrahlen? Grenzen bei spröden Werkstoffen

Wie Duktilität, Zähigkeit, Härte, spröde Schichten, Porosität, Beschichtungen, Eingangsschäden und Geometrie die Eignung bestimmen

Nicht jedes Metall und nicht jeder Werkstoffzustand ist für Verfestigungsstrahlen (Shot Peening) geeignet. Der Prozess benötigt eine kontrollierte örtliche plastische Verformung ohne unzulässige Rissbildung, Abplatzung, Verzug oder Verunreinigung. Viele Stähle sowie Aluminium-, Titan- und Nickellegierungen lassen sich unter qualifizierten Fertigungswegen bearbeiten; die Legierungsfamilie allein ist jedoch keine Freigabegrundlage. Genaue Wärmebehandlung, Härte, Duktilität, Zähigkeit, Rand- oder Beschichtungszustand, Eingangsoberfläche, Porosität, Geometrie und Abnahmekriterien müssen bekannt sein.

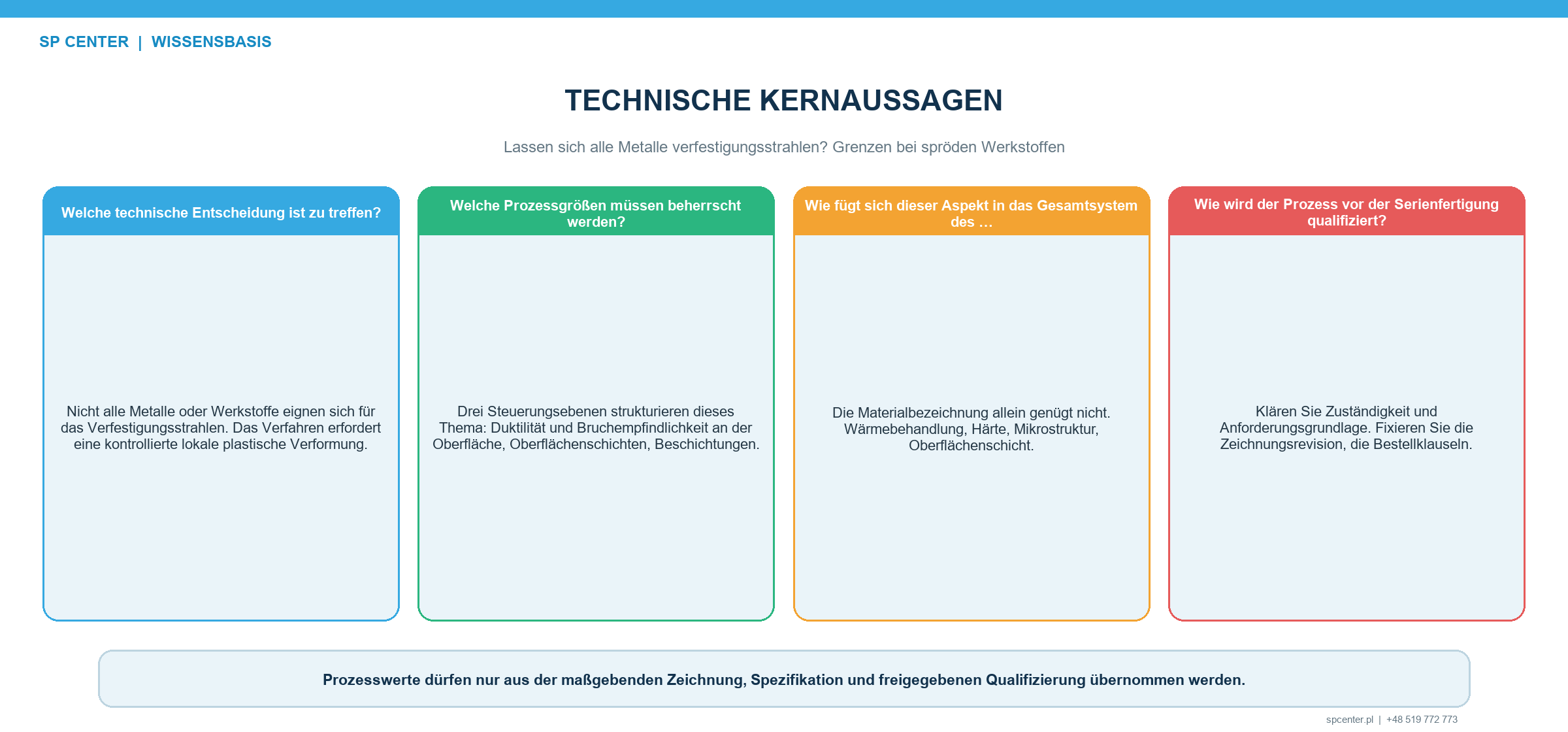

Abbildung 1. Die Eignung gehört zum genauen Werkstoffzustand, zur Oberfläche und Geometrie – nicht nur zur Legierungsfamilie.

Warum ist die Werkstoffeignung entscheidend?

Ein Strahlmittelpartikel erzeugt eine örtliche Kontaktbeanspruchung, die die beabsichtigte plastische Reaktion auslösen soll. Umgebender und darunterliegender Werkstoff behindern anschließend die verformte Randschicht, sodass ein Druckeigenspannungszustand verbleiben kann. Kann sich die Oberfläche nicht verträglich verformen, können stattdessen Abplatzungen, Risse, Überlappungen, zusammengedrückte Poren, Ablösung oder instabile Schäden entstehen.

Eignung bedeutet deshalb mehr als „der Werkstoff ist Metall“. Der vollständige Bauteilzustand muss Strahlmittel, Auftreffbeanspruchung, Nachweisweg für den Bedeckungsgrad, Geometrie und wiederholte Beaufschlagung vertragen und weiterhin Oberflächen-, Maß- und Funktionsabnahme erfüllen.

Welche Zustände bergen das höchste Risiko?

Zu prüfender Zustand	Mögliches Risiko beim Strahlen	Nachweis vor der Freigabe
Geringe Duktilität oder Zähigkeit	Abplatzen, Rissbildung oder instabile örtliche Verformung	Genauer Werkstoffzustand, repräsentativer Versuch und freigegebene Schadenskriterien
Sehr harte oder spröde Randschicht	Mikrorisse, Schaden an der Verbindungsschicht oder Kantenbruch	Randschichtverfahren, Tiefe, Härte, Gefüge, Eingangsschliff und Versuchsuntersuchung
Gegossene, poröse oder additiv gefertigte Oberfläche	Porenöffnung, Partikelfreisetzung, örtlicher Kollaps oder schwierige Bedeckungsgradbewertung	Dichte- und Fehlstellengrundlage, Oberflächenvorbereitung, repräsentative Geometrie und Sauberkeitsprüfung
Beschichtung, Überzug oder Konversionsschicht	Riss, Ablösung, Einbettung oder Funktionsverlust	Schichtidentität, Dicke, Haftung, Fertigungsfolge und ausdrückliche Befugnis zum Strahlen
Vorhandener Riss, Schleifbrand oder Korrosionsschaden	Einschlagstextur kann den Fehler verdecken statt reparieren	Eingangsprüfung und autorisierter Verwendungsentscheid vor dem Strahlen
Dünnwand, scharfe Kante oder ungestütztes Merkmal	Kantenabbau, Verzug oder übermäßige örtliche Dehnung	Abstützung, Maskierung, Fertigungsfolge, Maßgrenzen und repräsentativer Versuch

Tabelle 1. Werkstoff, Schicht, Oberfläche und Geometrie sind als ein Zustand zu bewerten.

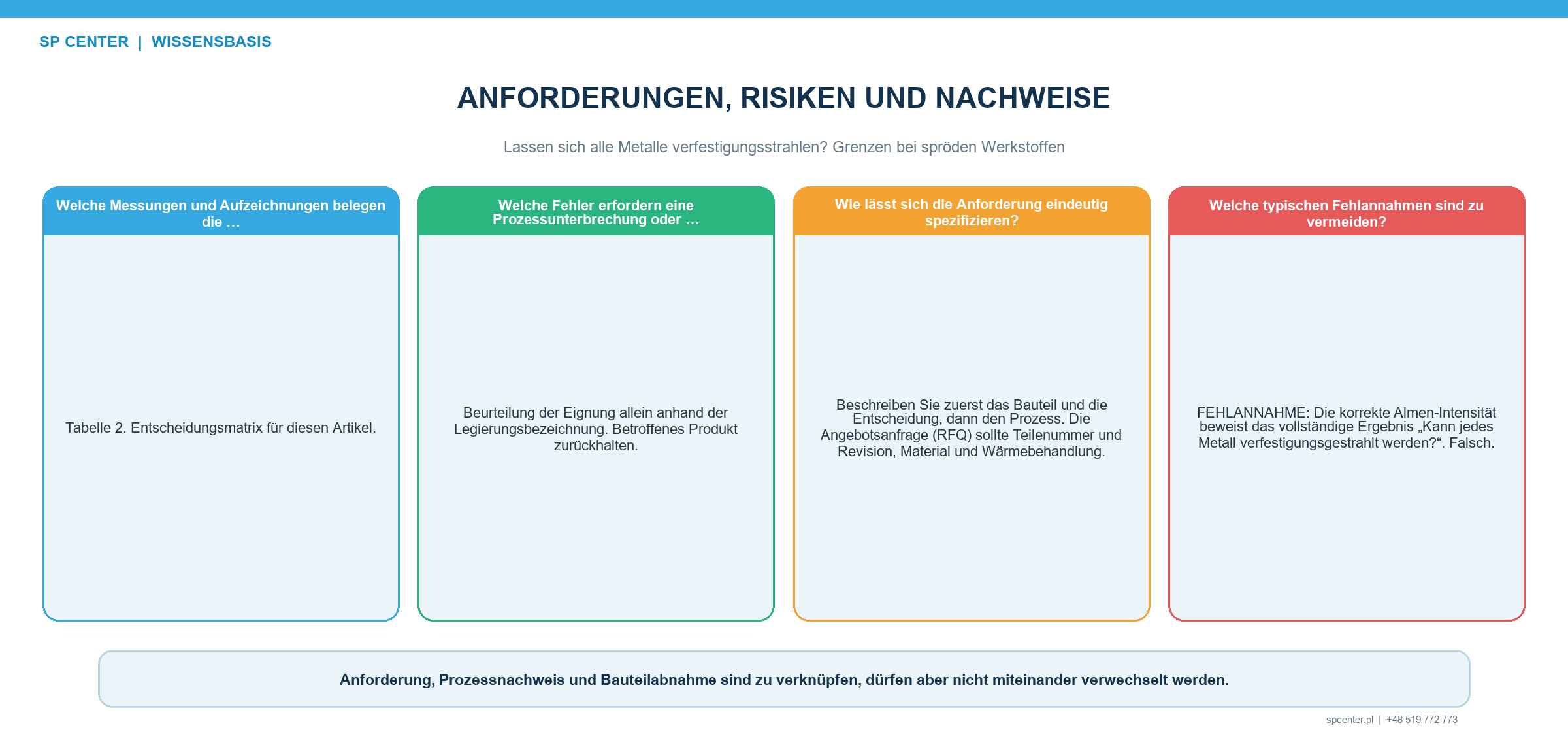

Abbildung 2. Spröde Schichten, ungestützte Kanten, Porosität und vorhandene Schäden können einen günstigen Einschlag in unzulässige Oberflächenschädigung verwandeln.

Sind Härte und Sprödigkeit dasselbe?

Nein. Härte beschreibt den Widerstand gegen örtliche Verformung oder Eindringen unter einem festgelegten Versuch. Sprödigkeit beschreibt geringe Verformung vor dem Bruch und wird von Zähigkeit, Gefüge, Temperatur, Dehnrate, Fehlstellen und Zwang beeinflusst. Ein harter und zäher Stahl kann einen qualifizierten Strahlprozess tragen, während eine dünne spröde Verbindungsschicht auf zäherem Grundwerkstoff reißen kann.

Die Intensität darf nicht allein aus einem Härtewert ausgewählt werden. Randschichttiefe, Kernzustand, Oberflächenbearbeitung, Strahlmittelhärte, Geometrie und Schadensempfindlichkeit sind ebenfalls maßgebend. Zeichnung und Spezifikation bestimmen den autorisierten Bereich; Versuche und Validierung zeigen die Eignung.

Welche Werkstofffamilien benötigen besondere Prüfung?

Randschichtgehärtete und nitrierte Stähle

Einsatz- und induktionsgehärtete sowie nitrierte Oberflächen verbinden eine harte Schicht mit einer anderen Kernreaktion. Zu prüfen sind Randschichttiefe, Härteprofil, Restaustenit, Verbindungsschicht, Eingangsschliff und Kanten. Verfestigungsstrahlen darf weder Schleifbrand und Risse noch Schäden an spröden Schichten verdecken.

Werkzeug- und hochfeste Stähle

Hohe Festigkeit kann die Ermüdungsempfindlichkeit gegenüber kleinen Fehlstellen und Umwelteinflüssen erhöhen. Wärmebehandlung, Zähigkeit, Kerbgeometrie, Eingangsschaden und Strahlmittelverträglichkeit sind zu prüfen. „Hochfest“ genehmigt oder verwirft den Prozess nicht automatisch.

Gusseisen

Graphitform, Matrix, Porosität, Gusshaut und Gussfehler unterscheiden sich stark. Örtliche Einschläge können in manchen Zuständen Poren öffnen oder dünne Kanten schädigen. Genaue Sorte, Gießverfahren, Oberfläche und Geometrie sind zu qualifizieren; ein Ergebnis darf nicht ohne autorisierte Grundlage zwischen Gusseisenfamilien übertragen werden.

Pulvermetallurgische und additive Bauteile

Dichte, verbundene Porosität, nicht gebundene Partikel, Baurichtung, Wärmebehandlung und Oberflächenbearbeitung beeinflussen die Reaktion. Verfestigungsstrahlen kann Rauheit und oberflächennahe Porosität verändern, aber auch Partikel freisetzen, Poren öffnen oder Verunreinigung verursachen. Repräsentative Schliffe, Sauberkeits- und Funktionsnachweise können erforderlich sein.

Aluminium-, Titan- und Nickellegierungen

Diese Legierungen können verfestigungsgestrahlt werden, doch Zustand, Gefüge, Wanddicke, Verunreinigungsgrenzen, Oberflächenschäden und Einsatztemperatur sind zu beachten. Für einen Stahlprozess zulässige Strahlmittel oder Anlagen können ausgeschlossen sein. Dünne Aluminiummerkmale und Titanoberflächen können besonders empfindlich gegen übermäßigen Einschlag oder übertragene Verunreinigung sein.

Was gilt für Beschichtungen, Überzüge und Konversionsschichten?

Eine Schicht kann unter Einschlag reißen, sich ablösen, verformen, Strahlmittel einbetten oder Dicke und Funktion verlieren. Die Fertigungsfolge muss festlegen, ob das Strahlen vor oder nach Überzug, Beschichtung, Konversion, Diffusionsbehandlung oder Reparatur erfolgt. Eine allgemeingültige Reihenfolge gibt es nicht.

Ist während des Strahlens eine Schicht vorhanden, sind Werkstoff, Dicke, Härte, Haftung, Porosität und Funktionsabnahme festzulegen. Eine erfolgreiche Behandlung des Grundwerkstoffs qualifiziert nicht automatisch den beschichteten Zustand.

Lässt sich der Prozess schonender auslegen?

Entwicklungsgröße	Mögliche Richtung zur Risikominderung	Weiterhin zu validierender Zielkonflikt
Strahlmittelgröße und -dichte	Kleineres oder weniger dichtes qualifiziertes Strahlmittel kann die Schwere des Einzeleinschlags verringern	Kann beeinflusste Tiefe, Bedeckungsgradgeschwindigkeit und Klassierbarkeit verändern
Strahlmittelhärte und -form	Verträgliche Härte und abgerundete konditionierte Form können scharfkantige Schäden reduzieren	Kann Intensitätsvermögen, Verschleiß, Zerfall und Verunreinigungsrisiko verändern
Almen-Intensität	Während der Entwicklung den niedrigsten autorisierten Bereich verwenden, der die Konstruktionsgrundlage erfüllt	Niedrigere Intensität ist nicht automatisch ausreichend; höhere Intensität nicht automatisch schädlich
Beaufschlagung und Nachweisweg für den Bedeckungsgrad	Vollständigen Bedeckungsgrad durch gelenkte Bewegung und Zugang statt übermäßiger Verweilzeit erreichen	Mehr Zeit behebt keine Abschattung und kann Schäden ansammeln
Auftreffwinkel und Zugang	Qualifizierte Orientierung, Düsen- oder Schleuderradanordnung und Vorrichtungsunterstützung verwenden	Geänderter Winkel verändert auch Strahlwirkung und Oberflächenreaktion
Maskierung und Abstützung	Spröde Kanten oder Funktionsschichten bei Befugnis schützen und empfindliche Geometrie abstützen	Grenzen, Rückprall und örtlich unbehandelte Zonen müssen zulässig bleiben

Tabelle 2. Eine Entwicklungsentscheidung kann ein Risiko senken und zugleich einen anderen Zielkonflikt erzeugen.

Ein weniger dichtes oder kleineres Strahlmittel kann die Energie des Einzeleinschlags verringern, verändert aber möglicherweise erreichbare Almen-Intensität und beeinflusste Tiefe. Geringere Intensität kann das Schadensrisiko senken, muss jedoch die Konstruktionsforderung erfüllen. Lange Beaufschlagung bei geringer Einstellung kann weiterhin Oberflächenschäden ansammeln. Jede Änderung ist als Teil des vollständigen qualifizierten Fertigungswegs zu bewerten.

Wie wird ein spröder oder unsicherer Zustand qualifiziert?

Werkstoff, Produktform, Wärmebehandlung, Härte, Rand- oder Beschichtungszustand und Eingangsoberfläche bestätigen.
Risse, Schleifbrand, Korrosion, Porosität, Kanten, dünne Querschnitte und unzugängliche Merkmale identifizieren.
Bearbeitungsgrenzen, Funktionsflächen, Schadenskriterien, Maße und Folgeprozesse festlegen.
Strahlmittel, Almen-Bereich, Anlage, Bewegung, Abstützung, Maskierung und Nachweisweg für den Bedeckungsgrad innerhalb autorisierter Forderungen entwickeln.
Repräsentative Bauteile oder Proben verwenden, die Werkstoff, Schicht, Geometrie, Abstützung, Rückprall und Oberfläche abbilden.
Bedeckungsgrad getrennt von Schaden, Rauheit, Maßen, Sauberkeit, Gefüge und geforderten Leistungsnachweisen bewerten.
Akzeptierte Konfiguration festlegen und Änderungs- sowie Abweichungswege vor der Serie definieren.

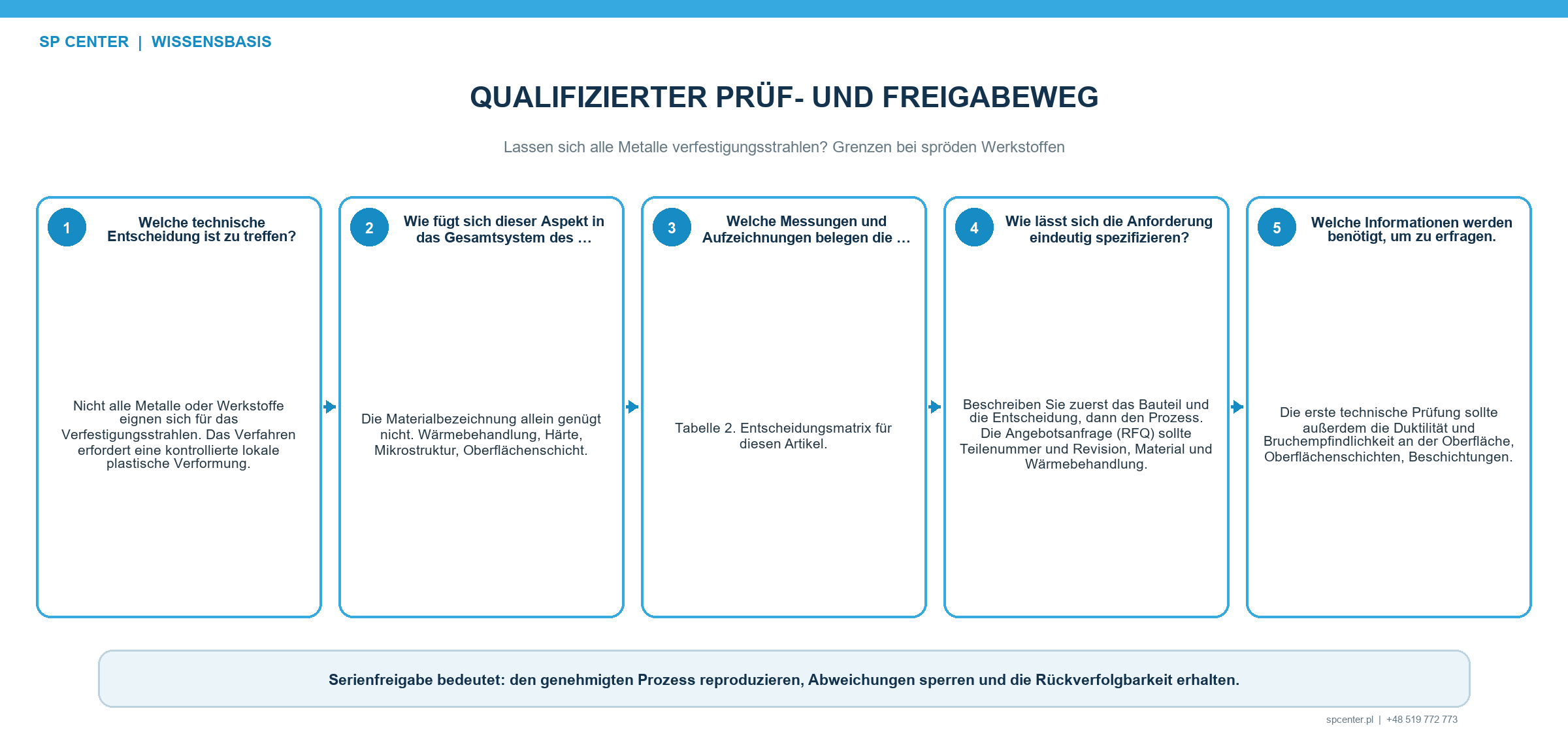

Abbildung 3. Bedingt geeignete Anwendungen benötigen repräsentative Versuche, ausdrückliche Abnahmekriterien und eine festgelegte Änderungsgrundlage vor der Serie.

Entscheidung	Technische Mindestgrundlage	Erforderliche Maßnahme
GO	Bekannter Werkstoffzustand, erreichbare Geometrie, qualifiziertes Prozessfenster sowie konforme Oberflächen- und Bauteilnachweise	Gelenkten Fertigungsweg mit Aufzeichnungen und Änderungsauslösern freigeben
BEDINGTES GO	Plausibler Weg, aber offenes Schadens-, Verzugs-, Schicht- oder Validierungsrisiko	Autorisierte repräsentative Versuche durchführen und vor Serie formale Abnahme einholen
HALT	Fehlende Werkstoff-, Wärmebehandlungs-, Oberflächen-, Zeichnungs-, Abnahme- oder Freigabeangaben	Betroffene Entscheidung aussetzen und gelenkte Klärung einholen
NO-GO	Unzulässiger Riss, Abplatzen, Verzug, unzugängliche Zone oder unverträgliche Funktionsschicht innerhalb der autorisierten Grundlage	Nicht bearbeiten; an Konstruktions- oder Werkstoffstelle zur alternativen Entscheidung geben

Tabelle 3. „Bedingt“ bedeutet, dass Nachweis und Genehmigung noch fehlen; es ist keine Serienfreigabe.

Welche Prüfungen sind sinnvoll?

Die Almen-Intensität verifiziert den qualifizierten Strahl und keine Werkstoffschädigung. Der Bedeckungsgrad bestätigt die Bearbeitungsvollständigkeit und nicht die Rissfreiheit. Abhängig vom Risiko können gelenkte Sicht- oder Mikroskopprüfung, Rauheit, Maße, Verzug, Metallografie, Härte, zerstörungsfreie Prüfung, Eigenspannungen, Ermüdung oder Funktionsprüfung aufgerufen werden.

Verfahren, Vorbereitung, Ort, Vergrößerung, Stichprobe, Grenzwerte und Entscheidungsbefugnis müssen festgelegt sein. Eine polierte Probe kann Kanten-, Rückprall- oder Abstützeffekte am Bauteil übersehen; bei Bedarf sind repräsentativere Nachweise zu verwenden.

Wann muss die Bearbeitung gestoppt werden?

Werkstoff, Wärmebehandlung, Härte, Rand- oder Beschichtungszustand ist unbekannt.
Riss, Schleifbrand, Abplatzung, Korrosion oder Porosität besitzt keinen autorisierten Verwendungsentscheid.
Bearbeitungsgrenze, Schadenskriterium oder Maßabnahme ist undefiniert.
Die kritische Fläche ist nicht erreichbar, abstützbar oder prüfbar.
Versuche zeigen unzulässige Schäden, Verzug, Rauheit, Verunreinigung oder Schichtversagen.
Eine geforderte Kunden-, Konstruktions- oder Prozessfreigabe fehlt.

Häufig gestellte Fragen

Lässt sich jedes Metall verfestigungsstrahlen?

Nein. Die Eignung hängt von Legierung, Produktform, Wärmebehandlung, Härte, Duktilität, Zähigkeit, Rand- oder Beschichtungszustand, Eingangsschaden, Porosität, Geometrie, Prozessfenster und maßgebenden Forderungen ab.

Sind harte Metalle immer zu spröde für Verfestigungsstrahlen?

Nein. Härte und Sprödigkeit sind nicht dieselbe Eigenschaft. Viele harte Stähle werden unter qualifizierten Fertigungswegen gestrahlt, während eine spröde Schicht oder beschädigte Kante ungeeignet sein kann. Maßgebend ist der gesamte Werkstoff- und Geometriezustand.

Kann Gusseisen verfestigungsgestrahlt werden?

Einige Sorten und Zustände können bedingt geeignet sein, doch Graphitform, Matrix, Porosität, Oberflächenzustand, Kantengeometrie und Schadenskriterien sind entscheidend. Eine allgemeine Freigabe für Gusseisen ist nicht belastbar.

Können Sinter- oder additiv gefertigte Metalle verfestigungsgestrahlt werden?

Möglicherweise, wenn Dichte, Porosität, lose Partikel, Oberflächenvorbereitung, Werkstoffzustand und Geometrie bekannt sind. Repräsentative Versuche müssen Porenöffnung, Verunreinigung, Rauheit, Bedeckungsgradbewertung und Bauteilfunktion prüfen.

Kann eine beschichtete Oberfläche verfestigungsgestrahlt werden?

Nur wenn Zeichnung und qualifizierte Fertigungsfolge dies ausdrücklich erlauben. Viele Schichten können reißen, sich ablösen, Partikel einbetten oder ihre Funktion verlieren. Häufig liegt das Strahlen an einer anderen festgelegten Stelle der Fertigungsfolge.

Macht eine niedrigere Almen-Intensität jeden spröden Werkstoff sicher?

Nein. Niedrigere Intensität kann die Beanspruchung durch den Einzeleinschlag verringern, repariert aber weder ungeeignete Schicht oder Riss noch ungestützte Kante oder unverträgliche Geometrie. Außerdem muss sie die autorisierte Konstruktionsgrundlage erfüllen.

Wie werden Einschlagschäden geprüft?

Es gelten zum Werkstoff und Merkmal passende Kriterien: gelenkte Sicht- oder Mikroskopprüfung, Rauheit, Maße, Metallografie, zerstörungsfreie Prüfung oder weitere Tests bei Forderung. Eine Bedeckungsgradprüfung allein ist keine Schadensprüfung.

Was geschieht bei unbekanntem Werkstoffzustand?

Die betroffene Bearbeitung wird ausgesetzt. Vor Entwicklung oder Anwendung sind gelenkte Werkstoff-, Wärmebehandlungs-, Härte-, Randschicht- und Zeichnungsangaben von der zuständigen Stelle einzuholen.

Die wichtigsten Punkte

Den genauen Werkstoffzustand und nicht nur die Legierungsfamilie qualifizieren.
Härte ist nicht Sprödigkeit; Rand- und Oberflächenschichten gesondert prüfen.
Vorhandene Risse und Schleifbrand werden durch Strahlen nicht repariert.
Kleineres Strahlmittel oder geringere Intensität kann Risiko senken, garantiert aber keine Eignung.
Bedeckungsgrad, Schadensprüfung und Bauteilvalidierung trennen.
Repräsentative Versuche und formale Genehmigung vor der Serie verwenden.
