Jak tažnost, houževnatost, tvrdost, křehké vrstvy, pórovitost, povlaky, vstupní poškození a geometrie řídí vhodnost procesu
Ne každý kov nebo materiál je vhodný pro kuličkování. Proces se opírá o řízenou lokální plastickou deformaci bez nepřijatelného praskání, odštípávání, odlupování, deformace nebo kontaminace. Mnoho ocelí, hliníkových, titanových a niklových slitin lze zpracovat kvalifikovanými postupy, ale samotná skupina slitin není základem pro uvolnění. Musí být známo přesné tepelné zpracování, tvrdost, tažnost, houževnatost, povrch nebo povlak, vstupní povrch, pórovitost, geometrie a kritéria přijetí.

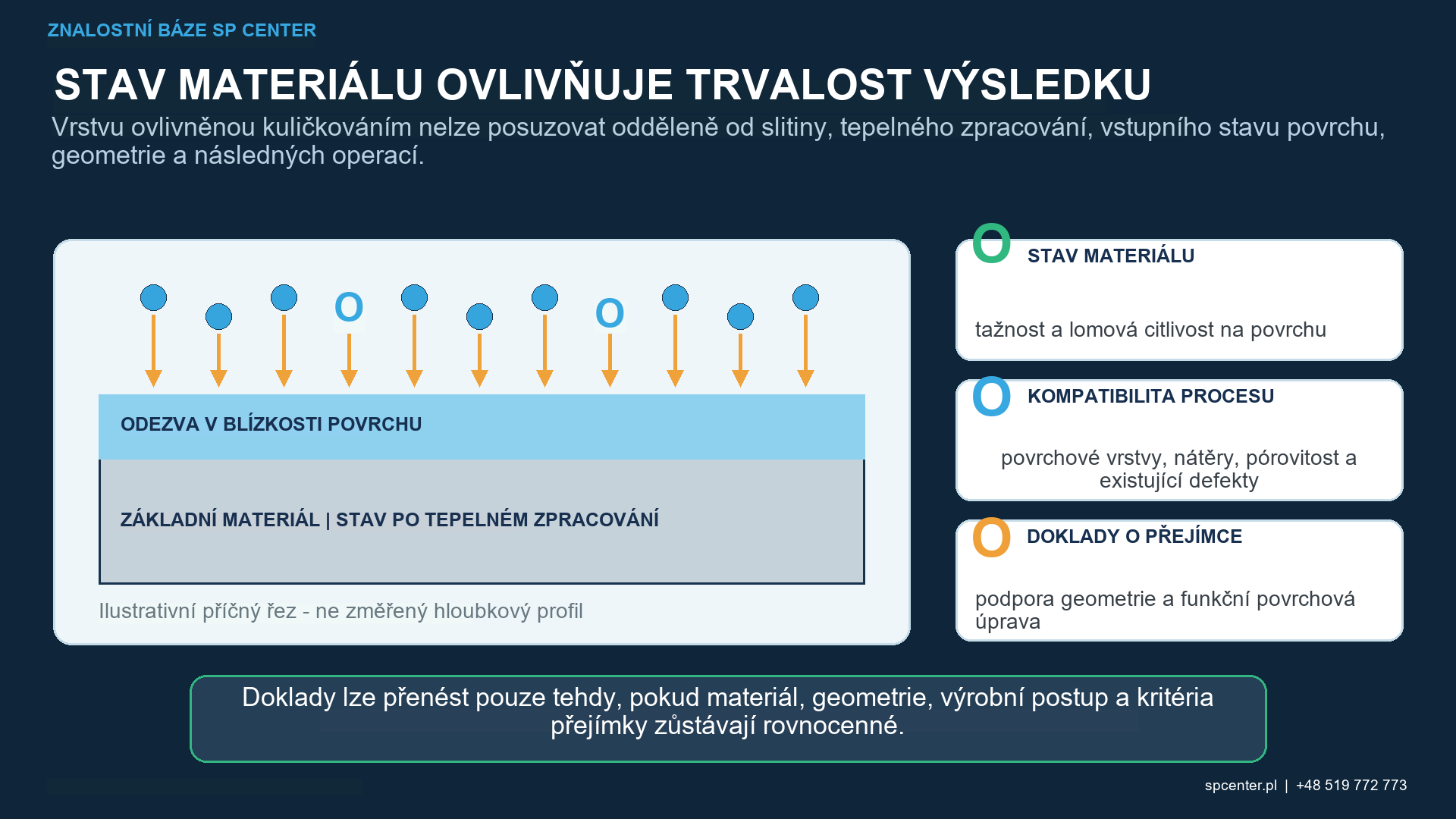

Proč je vhodnost materiálu důležitá?
Částice média při kuličkování vytváří místní kontaktní napětí, které musí vyvolat zamýšlenou plastickou odezvu. Okolní a podkladový materiál následně omezuje deformovanou vrstvu, takže může zůstat zachován stav tlakových zbytkových napětí. Nemůže-li se povrch deformovat slučitelným způsobem, mohou nárazy namísto toho způsobit odštěpky, trhliny, přeložky, zhroucení pórů, delaminaci nebo nestabilní poškození.
Vhodnost tedy znamená více než jen „materiál je kov“. Znamená to, že celý stav součásti může tolerovat médium, intenzitu nárazu, směr pokrytí, geometrii a opakované vystavení a zároveň splňovat požadavky na povrchovou, rozměrovou a funkční akceptaci.

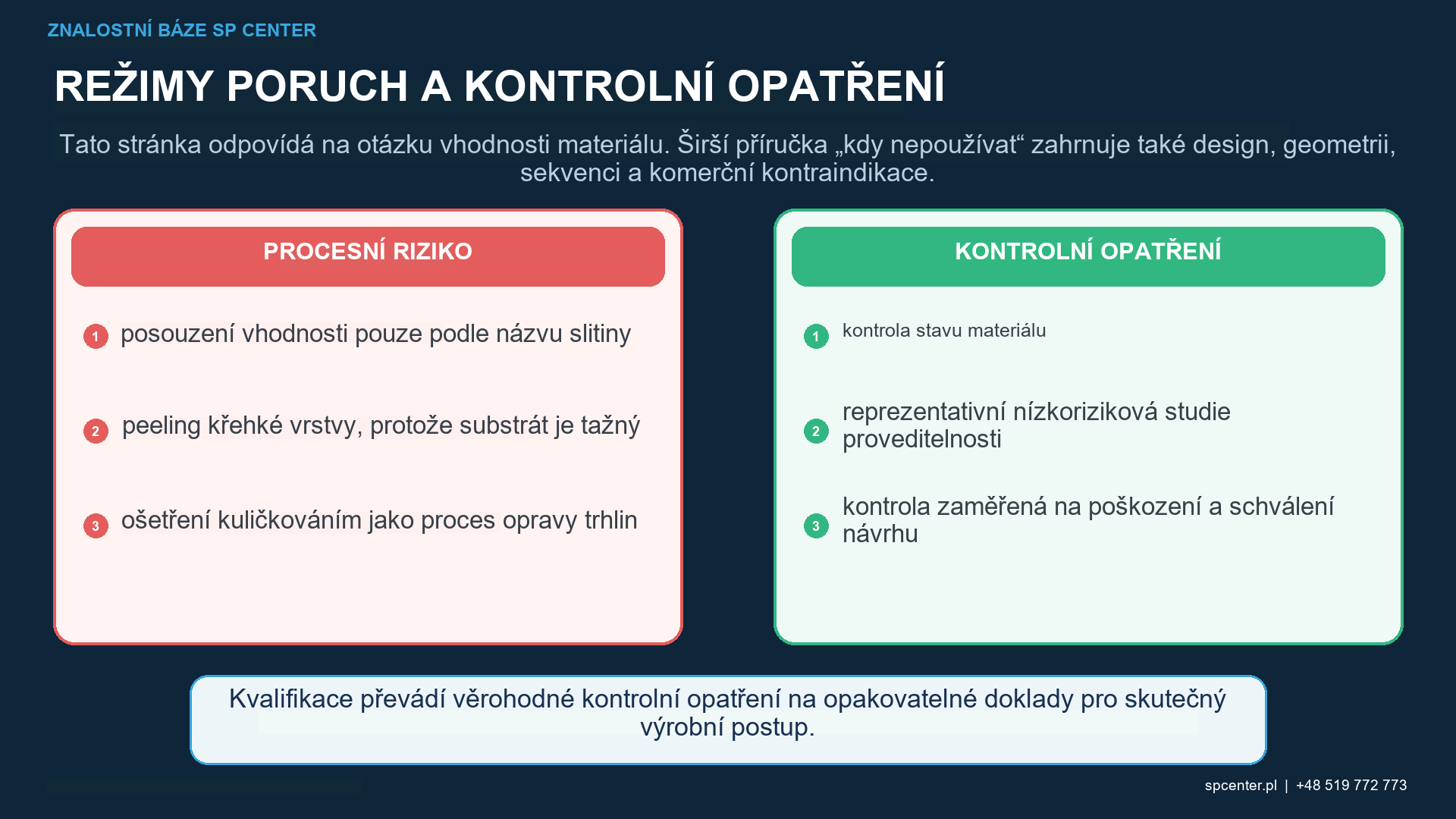

Které podmínky představují nejvyšší riziko?
| Stav k přezkoumání | Potenciální riziko kuličkování | Před uvolněním je nutné podat doklady |
|---|---|---|
| Nízká tažnost nebo houževnatost | Vydrolení, vznik trhlin, odlupování nebo nestabilní místní deformace | Přesný stav materiálu, reprezentativní zkušební a schválená kritéria poškození |
| Velmi tvrdý nebo křehký případ | Mikrotrhliny, poškození sloučeninové vrstvy nebo lom hrany | Proces případu, hloubka, tvrdost, mikrostruktura, vstupní povrchová úprava a zkušební zkoumání |
| Litý, porézní nebo aditivní povrch | Otevření pórů, uvolňování částic, lokální kolaps nebo obtížná interpretace pokrytí | Hustota a základ vad, příprava povrchu, reprezentativní geometrie a čistota přezkoumání |
| Povlak, pokovování nebo konverzní vrstva | Praskání, delaminace, zapuštění nebo ztráta funkce | Identifikace vrstvy, její tloušťka, přilnavost, pořadí operací a výslovné oprávnění k jejímu kuličkování |
| Existující trhlina, poškození od broušení nebo koroze | Rázová textura může vadu spíše zakrýt než opravit | Vstupní kontrola a autorizované vyřízení před kuličkováním |
| Tenká stěna, ostrá hrana nebo nepodepřený prvek | Zlomení hrany, deformace nebo nadměrné lokální napětí | Podpora, maskování, pořadí, rozměrové limity a reprezentativní pokus |
Tabulka 1. Vyhodnoťte materiál, vrstvu, povrch a geometrii jako jednu podmínku.
Je tvrdost totéž co křehkost?
Ne. Tvrdost popisuje odolnost proti lokální deformaci nebo vtisku při stanovené zkoušce. Křehkost popisuje omezenou deformaci před lomem a ovlivňuje ji houževnatost, mikrostruktura, teplota, rychlost deformace, vady a stav napjatosti. Tvrdá a houževnatá ocel může být vhodná pro kvalifikovaný postup kuličkování, zatímco tenká křehká sloučeninová vrstva na houževnatějším podkladu může popraskat.
Nevybírejte intenzitu pouze z čísla tvrdosti. Důležitá je také hloubka povrchově zpevněné vrstvy, stav jádra, povrchová úprava, tvrdost média, geometrie a citlivost na poškození. Výkres a řídící specifikace definují autorizované okno; zkoušky a validace ukazují, zda je přijatelné.
Které skupiny materiálů vyžadují zvláštní kontrolu?
Cementované a nitridované oceli
Cementované, indukčně kalené a nitridované povrchy mohou kombinovat tvrdou vrstvu s odlišnou odezvou jádra. Zkontrolujte hloubku cementace, profil tvrdosti, zbytkový austenit, sloučeninovou vrstvu, předchozí broušení a stav hran. Kuličkování se nesmí používat k zakrytí broušení, trhlin nebo poškození křehkou vrstvou.
Nástrojové oceli a vysokopevnostní oceli
Vysoká pevnost může zvýšit citlivost na únavu materiálu v důsledku malých vad a vlivů prostředí. Přesné tepelné zpracování, houževnatost, geometrie vrubu, vstupní poškození a kompatibilita s médii vyžadují kontrolu. „Vysoká pevnost“ proces automaticky neschvaluje ani nezamítá.
Litiny
Morfologie grafitu, matrice, pórovitost, stav povrchové vrstvy a vady odlitků se značně liší. Lokální nárazy mohou za určitých podmínek otevřít póry nebo poškodit tenké hrany. Uveďte přesnou jakost, způsob odlévání, povrch a geometrii; nepřenášejte výsledky mezi řadami litin bez autorizovaného podkladu.
Prášková metalurgie a aditivní díly
Hustota, propojená pórovitost, nespojené částice, orientace konstrukce, tepelné zpracování a povrchová úprava ovlivňují odezvu. Kuličkování může změnit drsnost a pórovitost v blízkosti povrchu, ale výsledkem může být uvolnění částic, otevření pórů nebo kontaminace. Může být vyžadován reprezentativní řez, čistota a funkční doklad.
Slitiny hliníku, titanu a niklu
Tyto slitiny lze kuličkovat, ale záleží na přesném stavu materiálu, mikrostruktuře, tloušťce průřezu, omezeních kontaminace, přípustném poškození povrchu a provozní teplotě. Médium a zařízení přijatelné pro ocelový díl mohou být zakázány. Tenké hliníkové prvky a titanové povrchy mohou být zvlášť citlivé na nadměrnou energii nárazů nebo přenesenou kontaminaci.
A co povlaky, pokovování a konverzní vrstvy?
Vrstva může při nárazu praskat, delaminovat se, deformovat se, zabudovat médium nebo ztratit tloušťku a funkci. Výrobní postup musí uvádět, zda kuličkování probíhá před nebo po pokovování, povlakování, konverzi, difuzní úpravě nebo opravě. Neexistuje univerzální pořadí pro každý materiálový systém.
Pokud je během kuličkování přítomna vrstva, určete její materiál, tloušťku, tvrdost, adhezi, poréznost a funkční akceptaci. Nepředpokládejte, že úspěšné ošetření substrátu kvalifikuje stav povlaku.
Lze proces provést šetrněji?
| Vývojová proměnná | Možný směr snižování rizika | Kompromis, který stále vyžaduje validaci |
|---|---|---|
| Velikost a hustota média | Menší nebo nižší hustota kvalifikovaných médií mohou snížit závažnost jednotlivých nárazů | Může snížit hloubku dopadu, změnit míru pokrytí a klasifikaci problému |
| Tvrdost a tvar média | Kompatibilní tvrdost a zaoblený podmíněný tvar mohou snížit poškození ostrým nárazem | Může změnit schopnost intenzity, opotřebení, poruchu a riziko kontaminace |
| Almenova intenzita | Použijte nejnižší autorizované okno, které splňuje konstrukční základy během vývoje | Nižší intenzita není automaticky dostatečná; Vyšší intenzita není automaticky škodlivá |
| Expozice a postup pokrytí | Dosáhněte úplného pokrytí kontrolovaným pohybem a přístupem namísto nadměrného zdržení | Delší čas nekoriguje stínování a může hromadit poškození |
| Úhel dopadu a přístup | Použijte kvalifikovanou orientaci, uspořádání trysek nebo kol a podporu přípravku | Změněný úhel také mění efekt proudění a odezvu povrchu |
| Maskování a podpora | Chraňte křehké hrany nebo funkční vrstvy a podepřete citlivou geometrii, pokud je to povoleno | Hranice, odraz a lokální neošetřené zóny musí zůstat přijatelné |
Tabulka 2. Možnosti vývoje mohou snížit jedno riziko a zároveň vytvořit jiné.
Médium s nižší hustotou nebo menším objemem může snížit energii jednotlivých nárazů, ale může změnit dosažitelnou Almenovu intenzitu a hloubku dopadu. Snížená intenzita může snížit riziko poškození, ale stále musí splňovat autorizované konstrukční požadavky. Delší expozice při nízkém nastavení může stále vést k poškození povrchu. Každá změna musí být vyhodnocena jako součást plně kvalifikovaného procesního postupu.

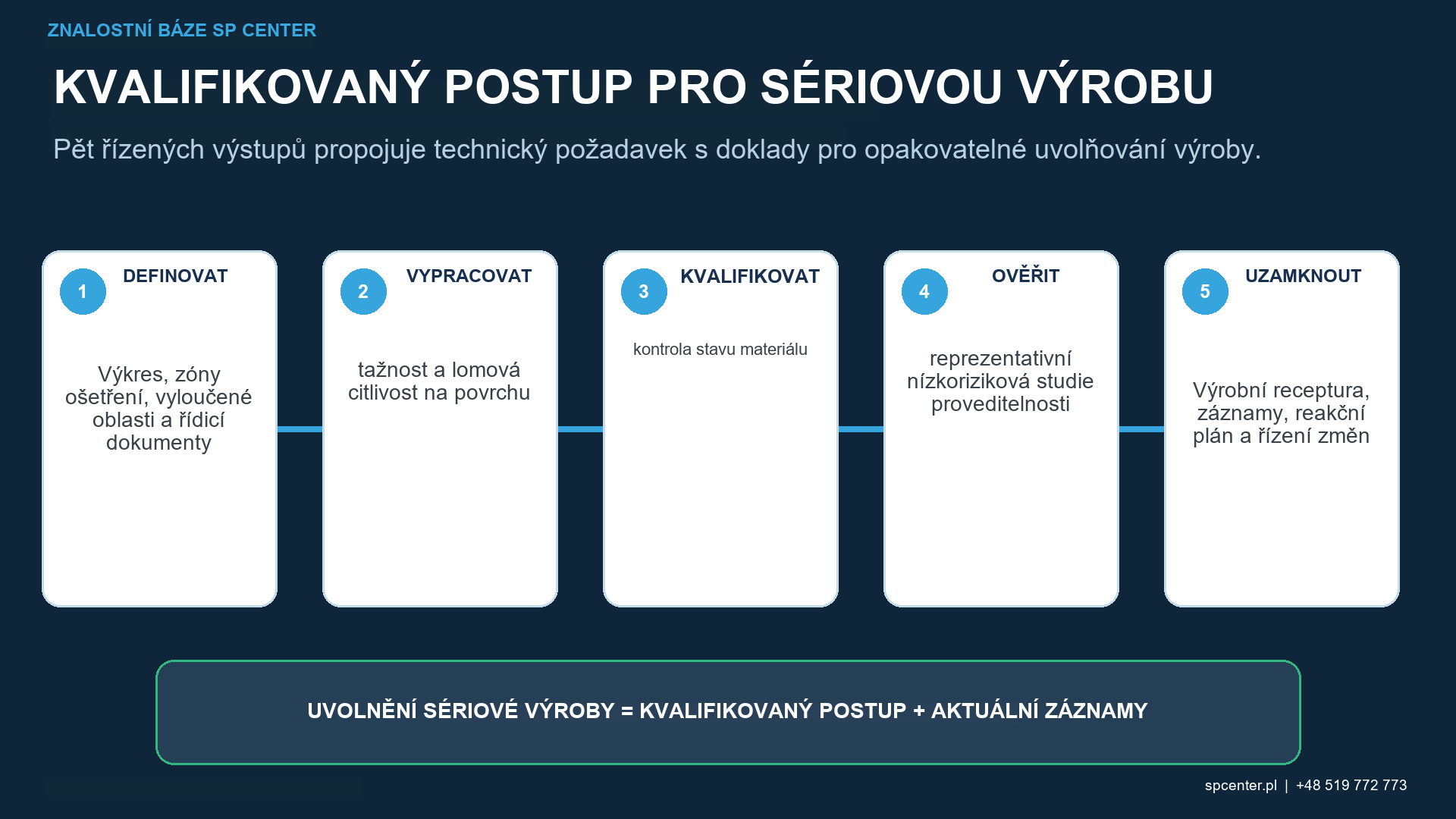

Jak by měl být kvalifikován křehký nebo nejistý stav?
- Potvrďte přesný materiál, tvar výrobku, tepelné zpracování, tvrdost, povrchově zpevněnou nebo jinou vrstvu a vstupní povrch.
- Identifikujte trhliny, broušení, korozi, pórovitost, hrany, tenké řezy a nepřístupné prvky.
- Definujte hranice ošetření, funkční povrchy, kritéria poškození, rozměry a následnou sekvenci.
- V rámci schválených požadavků stanovte médium, rozsah Almenovy intenzity, zařízení, pohyb, podepření součásti, maskování a způsob dosažení pokrytí.
- Používejte reprezentativní díly nebo kupóny, které reprodukují materiál, vrstvu, geometrii, oporu, odraz a stav povrchu.
- Vyhodnoťte pokrytí odděleně od poškození, drsnosti, rozměrů, čistoty, mikrostruktury a všech požadovaných dokladů o výkonu.
- Zmrazte přijatou konfiguraci a definujte postupy změn a neshod před sériovou výrobou.
| Rozhodnutí | Minimální technický základ | Požadovaná akce |
|---|---|---|
| GO | Známý stav materiálu, přístupná geometrie, kvalifikované procesní okno a odpovídající doklady o povrchu a součásti | Uvolněte řízený procesní postup s definovanými záznamy a spouštěči změn |
| PODMÍNĚNÉ GO | Pravděpodobný postup, ale nevyřešené riziko poškození, deformace, vrstvy nebo validace | Proveďte autorizované reprezentativní zkoušky a získejte formální schválení před sériovou prací |
| POZDRŽET | Chybí informace o materiálu, tepelném zpracování, povrchu, výkresu, schválení nebo převzetí | Zastavte ovlivněné rozhodnutí a získejte řízené vysvětlení |
| NEGO | Nepřijatelná trhlina, odštípnutí, odlupování, deformace, nepřístupná zóna nebo nekompatibilní funkční vrstva pod autorizovaným základem | Nezpracovávat; alternativní řešení směřovat k autoritě pro návrh nebo materiál |
Tabulka 3. „Podmíněné“ znamená, že jsou stále vyžadovány doklady a autorizace; nejedná se o uvolnění do výroby.
Které kontroly jsou užitečné?
Almenova intenzita ověřuje kvalifikovaný proud, nikoli poškození materiálu. Pokrytí ověřuje úplnost ošetření, nikoli absenci trhlin. V závislosti na riziku může přijetí také zahrnovat kontrolované vizuální nebo mikroskopické vyšetření, drsnost, rozměry, deformaci, metalografii, tvrdost, NDT, zbytkové napětí, únavu nebo funkční testování.
Musí být uvedena metoda, příprava, umístění, zvětšení, velikost vzorku, limity a autorita pro rozhodování. Leštěný vzorek může na součásti přehlédnout účinky hran, odrazu nebo podepření; v případě potřeby použijte reprezentativnější doklady.
Kdy musí být zpracování ukončeno?
- Materiál, tepelné zpracování, tvrdost, stav povrchově zpevněné vrstvy nebo povlaku nejsou známy.
- Trhliny, broušení, spálení, odštípnutí, odlupování, koroze nebo pórovitost nejsou schváleny.
- Hranice ošetření, kritérium poškození nebo rozměrová akceptace nejsou definovány.
- Kritický povrch nelze dosáhnout, podepřít ani zkontrolovat.
- Zkoušky ukazují nepřijatelné poškození, deformaci, drsnost, kontaminaci nebo selhání vrstvy.
- Chybí požadované schválení zákazníkem, návrhem nebo procesem.
Často kladené otázky
Lze každý kov kuličkovat?
Ne. Vhodnost závisí na přesné slitině, tvaru výrobku, tepelném zpracování, tvrdosti, tažnosti, houževnatosti, povrchově zpevněné vrstvě nebo povlaku, vstupním poškození, pórovitosti, geometrii, procesním okně a regulačních požadavcích.
Jsou tvrdé kovy vždy příliš křehké pro kuličkování?
Ne. Tvrdost a křehkost nejsou totéž. Mnoho tvrdých ocelí se kuličkuje kvalifikovanými postupy, zatímco křehká vrstva nebo poškozená hrana mohou být nevhodné. Vyhodnoťte celkový stav materiálu a geometrie.
Lze litinu kuličkovat?
Některé jakosti a podmínky mohou být podmíněně vhodné, ale morfologie grafitu, matrice, pórovitost, stav povrchu, geometrie hrany a kritéria poškození jsou důležité. Generické schválení litiny není obhajitelné.
Lze slinuté nebo aditivně vyrobené kovy kuličkovat?
Potenciálně, pokud je pochopena hustota, pórovitost, uvolněné částice, příprava povrchu, stav materiálu a geometrie. Reprezentativní pokusy musí posoudit otevření pórů, kontaminaci, drsnost, interpretaci pokrytí a funkci součásti.
Lze kuličkovat povlakovaný nebo galvanicky pokovený povrch?
Pouze pokud to výkres a kvalifikovaná sekvence výslovně umožňují. Mnoho vrstev může praskat, oddělovat se, zanášet částice nebo ztrácet funkci. Kuličkování se často provádí v jiném definovaném bodě výrobní sekvence.
Zvyšuje nižší Almenova intenzita bezpečnost křehkého materiálu?
Ne. Nižší intenzita může snížit závažnost nárazu, ale nemůže opravit ze své podstaty nevhodnou vrstvu, trhlinu, nepodloženou hranu nebo nekompatibilní geometrii. Musí také stále splňovat schválené konstrukční základy.
Jak se kontroluje poškození nárazem?
Použijte kritéria vhodná pro daný materiál a vlastnost: kontrolované vizuální nebo mikroskopické vyšetření, drsnost, rozměry, metalografie, NDT nebo jiné testy, pokud jsou použity. Samotná kontrola pokrytí není posouzením poškození.
Co je třeba udělat, když stav materiálu není znám?
Pozastavte dotčenou práci. Před vývojem nebo aplikací procesu si od odpovědného orgánu získejte informace o kontrolovaném materiálu, tepelném zpracování, tvrdosti, povrchové vrstvě a výkresu.
Klíčové poznatky
- Kvalifikujte přesný stav materiálu, nikoli název slitiny.
- Tvrdost se nerovná křehkosti; povrchové vrstvy a povrchové vrstvy vyžadují samostatné posouzení.
- Stávající trhliny a popáleniny od broušení se neopravují kuličkováním.
- Menší média nebo nižší intenzita mohou snížit riziko, ale nezaručují vhodnost.
- Oddělte pokrytí, kontrolu poškození a validaci součástí.
- Před sériovou výrobou použijte reprezentativní zkoušky a formální schválení.
Související průvodci SP Center
- Kuličkování ocelových komponentů
- Kuličkování hliníku
- Kuličkování nitridované oceli
- Kuličkování cementované oceli
Technické reference
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023
Poznámka k normě: Řídí se kompletní revize a specifické požadavky zákazníka uvedené ve smlouvě.
