Možno guľôčkovať každý kov? Obmedzenia pre krehké…

Ako ťažnosť, húževnatosť, tvrdosť, krehké vrstvy, pórovitosť, povlaky, vstupné poškodenie a geometria kontrolujú vhodnosť procesu

Nie každý stav kovu alebo materiálu je vhodný na guľôčkovanie. Proces sa spolieha na kontrolovanú lokálnu plastickú deformáciu bez neprijateľného praskania, odštiepenia, odlupovania, deformácie alebo kontaminácie. Mnoho ocelí, hliníkových, titánových a niklových zliatin je možné spracovať kvalifikovanými postupmi, ale samotná skupina zliatin nie je základom pre uvoľnenie. Musí byť známe presné tepelné spracovanie, tvrdosť, ťažnosť, húževnatosť, povrch alebo povlak, vstupný povrch, pórovitosť, geometria a kritériá prijatia.

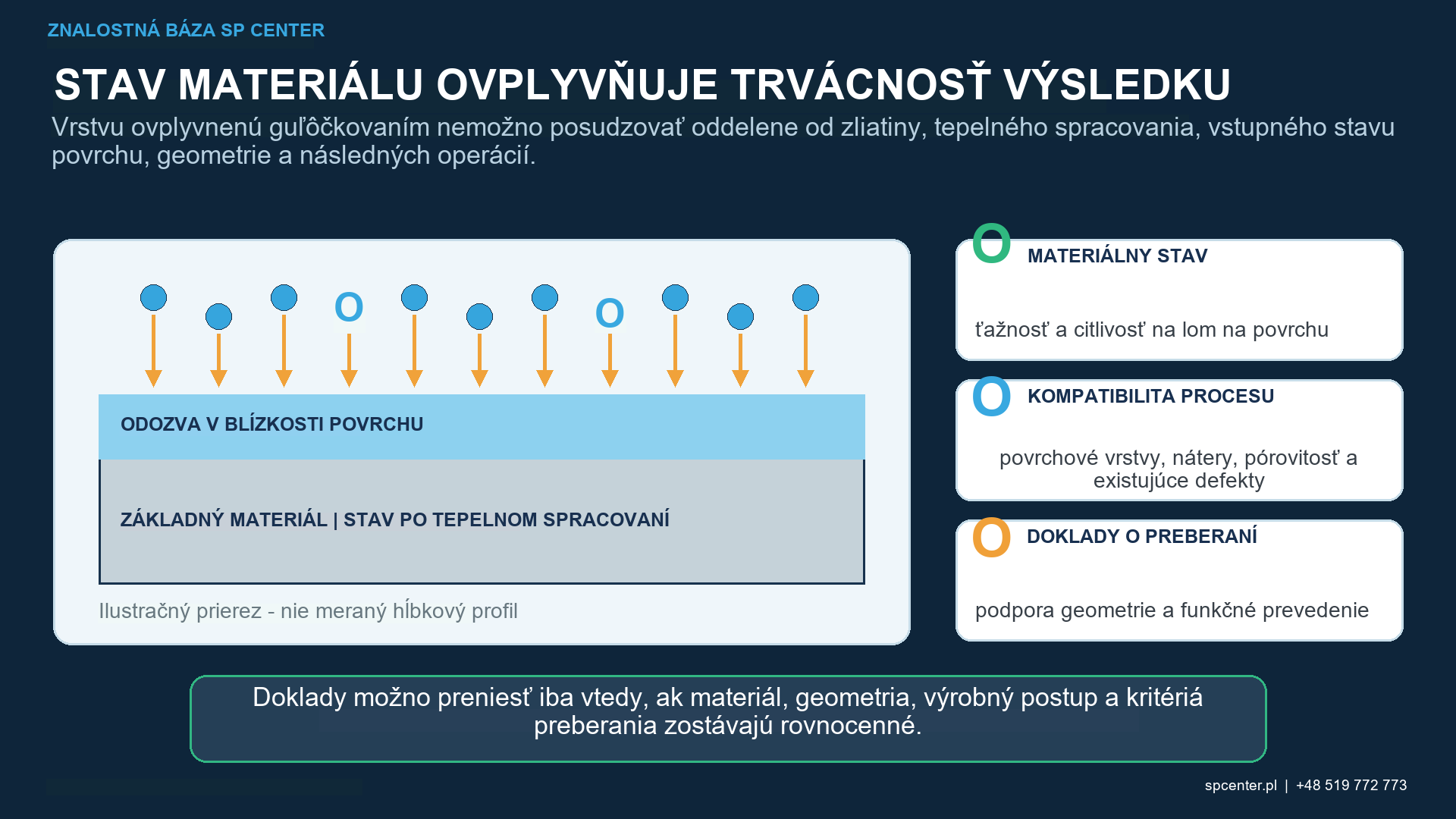

Obrázok 1. Vhodnosť sa vzťahuje na presný stav materiálu, povrch a geometriu – nie len na názov skupiny zliatin.

Prečo je vhodnosť materiálu dôležitá?

Častica média pri guľôčkovaní vytvára miestne kontaktné napätie, ktoré musí vyvolať zamýšľanú plastickú odozvu. Okolitý a podkladový materiál následne obmedzuje deformovanú vrstvu, takže môže zostať zachovaný stav tlakových zvyškových napätí. Ak sa povrch nemôže deformovať zlučiteľným spôsobom, nárazy môžu namiesto toho spôsobiť odštiepky, trhliny, záhyby materiálu, zrútenie pórov, delamináciu alebo nestabilné poškodenie.

Vhodnosť teda znamená viac než len „materiál je kov“. Znamená to, že celý stav dielu dokáže tolerovať médium, intenzitu nárazu, postup pokrytia, geometriu a opakované vystavenie a zároveň spĺňa požiadavky na povrchovú, rozmerovú a funkčnú akceptovateľnosť.

Ktoré podmienky predstavujú najväčšie riziko?

Stav na preskúmanie	Potenciálne riziko guľôčkovania	Pred uvoľnením je potrebný doklad
Nízka ťažnosť alebo húževnatosť	Vydrolenie, vznik trhlín, odlupovanie alebo nestabilná lokálna deformácia	Presný stav materiálu, reprezentatívna skúška a schválené kritériá poškodenia
Veľmi tvrdý alebo krehký prípad	Mikrotrhliny, poškodenie vrstvy zlúčeniny alebo lom okraja	Proces prípadu, hĺbka, tvrdosť, mikroštruktúra, vstupná úprava a skúšobná skúška
Liaty, pórovitý alebo aditívne vyrobený povrch	Otvorenie pórov, uvoľňovanie častíc, lokálne zrútenie alebo náročná interpretácia pokrytia	Hustota a základ defektov, príprava povrchu, reprezentatívna geometria a čistota kontrola
Povlak, pokovovanie alebo konverzná vrstva	Praskanie, delaminácia, zapustenie alebo strata funkcie	Identifikácia vrstvy, jej hrúbka, priľnavosť, poradie operácií a výslovné oprávnenie na jej guľôčkovanie
Existujúca trhlina, poškodenie brúsením alebo koróziou	Textúra nárazom môže skôr zakryť ako opraviť chybu	Vstupná kontrola a oprávnené rozhodnutie o ďalšom postupe pred guľôčkovaním
Tenká stena, ostrá hrana alebo nepodopretý prvok	Zrútenie hrany, deformácia alebo nadmerné lokálne namáhanie	Podpora, maskovanie, postupnosť, rozmerové limity a reprezentatívna skúška

Tabuľka 1. Vyhodnoťte materiál, vrstvu, povrch a geometriu ako jednu podmienku.

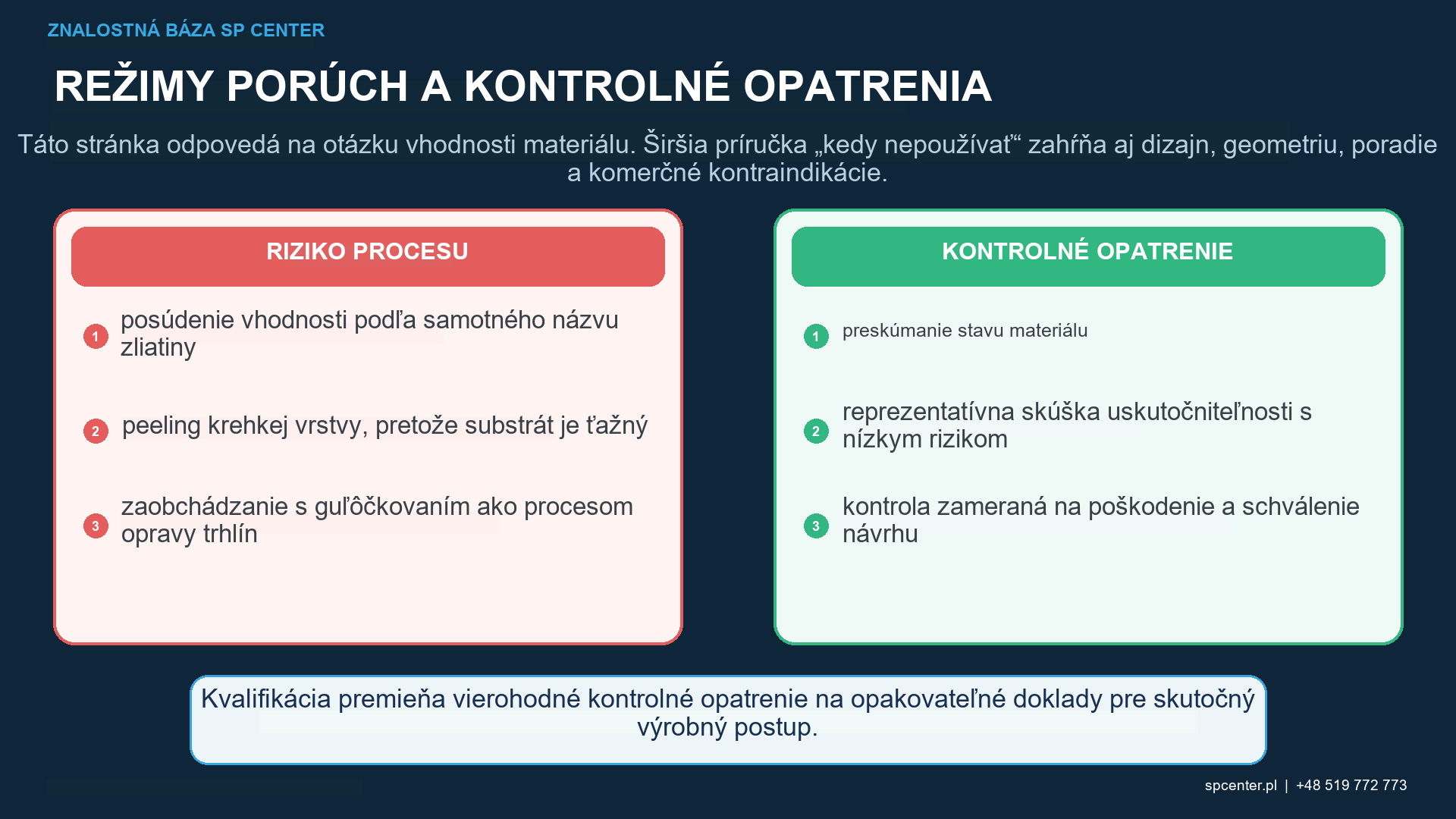

Obrázok 2. Krehké vrstvy, nepodopreté hrany, pórovitosť a existujúce poškodenie môžu zmeniť priaznivý náraz na neprijateľné poškodenie povrchu.

Je tvrdosť to isté ako krehkosť?

Nie. Tvrdosť opisuje odolnosť proti lokálnej deformácii alebo vtlačku pri stanovenej skúške. Krehkosť opisuje obmedzenú deformáciu pred lomom a ovplyvňuje ju húževnatosť, mikroštruktúra, teplota, rýchlosť deformácie, chyby a stav napätosti. Tvrdá a húževnatá oceľ môže byť vhodná pre kvalifikovaný postup guľôčkovania, zatiaľ čo tenká krehká zlúčeninová vrstva na húževnatejšom podklade môže popraskať.

Nevyberajte intenzitu iba z čísla tvrdosti. Dôležitá je aj hĺbka povrchovo spevnenej vrstvy, stav jadra, povrchová úprava, tvrdosť média, geometria a citlivosť na poškodenie. Výkres a riadiaca špecifikácia definujú autorizované okno; skúšky a validácia ukazujú, či je prijateľné.

Ktoré skupiny materiálov si vyžadujú osobitnú kontrolu?

Cementované a nitridované ocele

Cementované, indukčne kalené a nitridované povrchy môžu kombinovať tvrdú vrstvu s odlišnou odozvou jadra. Skontrolujte hĺbku cementácie, profil tvrdosti, zadržaný austenit, zlúčeninovú vrstvu, predchádzajúce brúsenie a stav hrany. Guľôčkovanie sa nesmie použiť na zakrytie popálenín z brúsenia, trhlín alebo poškodenia krehkou vrstvou.

Nástrojové ocele a vysokopevnostné ocele

Vysoká pevnosť môže zvýšiť citlivosť na únavu materiálu v dôsledku malých defektov a vplyvov prostredia. Presné tepelné spracovanie, húževnatosť, geometria vrubu, prichádzajúce poškodenie a kompatibilita s médiami si vyžadujú kontrolu. „Vysoká pevnosť“ automaticky neschvaľuje ani nezamieta proces.

Liatiny

Morfológia grafitu, matrica, pórovitosť, stav povrchovej vrstvy a defekty odliatku sa značne líšia. Lokálne nárazy môžu za určitých podmienok otvoriť póry alebo poškodiť tenké hrany. Uveďte presnú akosť, spôsob odlievania, povrch a geometriu; neprenášajte výsledok medzi skupinami liatin bez autorizovaného základu.

Prášková metalurgia a aditívne diely

Hustota, spojená pórovitosť, neroztavené častice, orientácia konštrukcie, tepelné spracovanie a povrchová úprava ovplyvňujú odozvu. Guľôčkovanie môže zmeniť drsnosť a pórovitosť v blízkosti povrchu, ale výsledok môže zahŕňať uvoľnenie častíc, otvorenie pórov alebo kontamináciu. Môže byť potrebný reprezentatívny rez, čistota a funkčné doklady.

Zliatiny hliníka, titánu a niklu

Tieto zliatiny je možné guľôčkovať, ale presná konzistencia, mikroštruktúra, hrúbka rezu, obmedzenia kontaminácie, poškodenie povrchu a prevádzková teplota sú dôležité. Médiá a zariadenia prijateľné pre oceľovú cestu môžu byť zakázané. Tenké hliníkové prvky a titánové povrchy môžu byť obzvlášť citlivé na nadmerný náraz alebo prenesenú kontamináciu.

A čo povlaky, pokovovanie a konverzné vrstvy?

Vrstva môže prasknúť, delaminovať sa, deformovať sa, zabudovať do média alebo stratiť hrúbku a funkciu pri náraze. Výrobná postupnosť musí uvádzať, či guľôčkovanie prebieha pred alebo po pokovovaní, pokovovaní, konverzii, difúznom spracovaní alebo oprave. Neexistuje univerzálne poradie pre každý materiálový systém.

Ak je počas guľôčkovania prítomná vrstva, identifikujte jej materiál, hrúbku, tvrdosť, priľnavosť, pórovitosť a funkčnú akceptovateľnosť. Nepredpokladajte, že úspešné ošetrenie substrátu kvalifikuje stav povlaku.

Dá sa proces urobiť šetrnejším?

Vývojová premenná	Možný smer znižovania rizika	Kompromis, ktorý si stále vyžaduje validáciu
Veľkosť a hustota média	Kvalifikované médiá s menšou alebo nižšou hustotou môžu znížiť závažnosť individuálneho nárazu	Môže znížiť hĺbku ovplyvnenia, zmeniť mieru pokrytia a klasifikáciu problému
Tvrdosť a tvar média	Kompatibilná tvrdosť a zaoblený podmienený tvar môžu znížiť poškodenie ostrým nárazom	Môže zmeniť schopnosť intenzity, opotrebenie, poruchu a riziko kontaminácie
Almenova intenzita	Počas vývoja použite najnižšie autorizované okno, ktoré spĺňa návrhový základ	Nižšia intenzita nie je automaticky postačujúca; Vyššia intenzita nie je automaticky škodlivá
Expozícia a postup pokrytia	Dosiahnite úplné pokrytie kontrolovaným pohybom a prístupom namiesto nadmerného zotrvania	Dlhší čas nekoriguje tieňovanie a môže hromadiť poškodenie
Uhol nárazu a prístup	Použite kvalifikovanú orientáciu, usporiadanie trysiek alebo kolies a podporu upínacieho prípravku	Zmenený uhol tiež mení efekt prúdenia a odozvu povrchu
Maskovanie a podpora	Chráňte krehké hrany alebo funkčné vrstvy a podopierajte citlivú geometriu, ak je to povolené	Hranice, odraz a lokálne neošetrené zóny musia zostať prijateľné

Tabuľka 2. Možnosti vývoja môžu znížiť jedno riziko a zároveň vytvoriť druhé.

Médium s nižšou hustotou alebo menšie množstvo môže znížiť energiu individuálneho nárazu, ale môže zmeniť dosiahnuteľnú Almenovu intenzitu a hĺbku vplyvu. Znížená intenzita môže znížiť riziko poškodenia, ale stále musí spĺňať autorizované požiadavky na návrh. Dlhšie vystavenie pri nízkom nastavení môže stále viesť k poškodeniu povrchu. Každá zmena musí byť vyhodnotená ako súčasť plne kvalifikovaného procesného postupu.

Ako by sa mal kvalifikovať krehký alebo neistý stav?

Potvrďte presný materiál, tvar produktu, tepelné spracovanie, tvrdosť, povrchovo spevnená vrstva alebo vrstvu a vstupný povrch.
Identifikujte trhliny, brúsenie, koróziu, pórovitosť, hrany, tenké rezy a neprístupné prvky.
Definujte hranice ošetrenia, funkčné povrchy, kritériá poškodenia, rozmery a následnú postupnosť.
Vyviňte médiá, Almenov rozsah, zariadenia, pohyb, podporu, maskovanie a postup pokrytia v rámci autorizovaných požiadaviek.
Použite reprezentatívne diely alebo kupóny, ktoré reprodukujú materiál, vrstvu, geometriu, podopretie, odraz a stav povrchu.
Vyhodnoťte pokrytie oddelene od poškodenia, drsnosti, rozmerov, čistoty, mikroštruktúry a akýchkoľvek požadovaných dokladov o výkonnosti.
Zmrazte akceptovanú konfiguráciu a definujte postupy zmien a nezhôd pred sériovou výrobou.

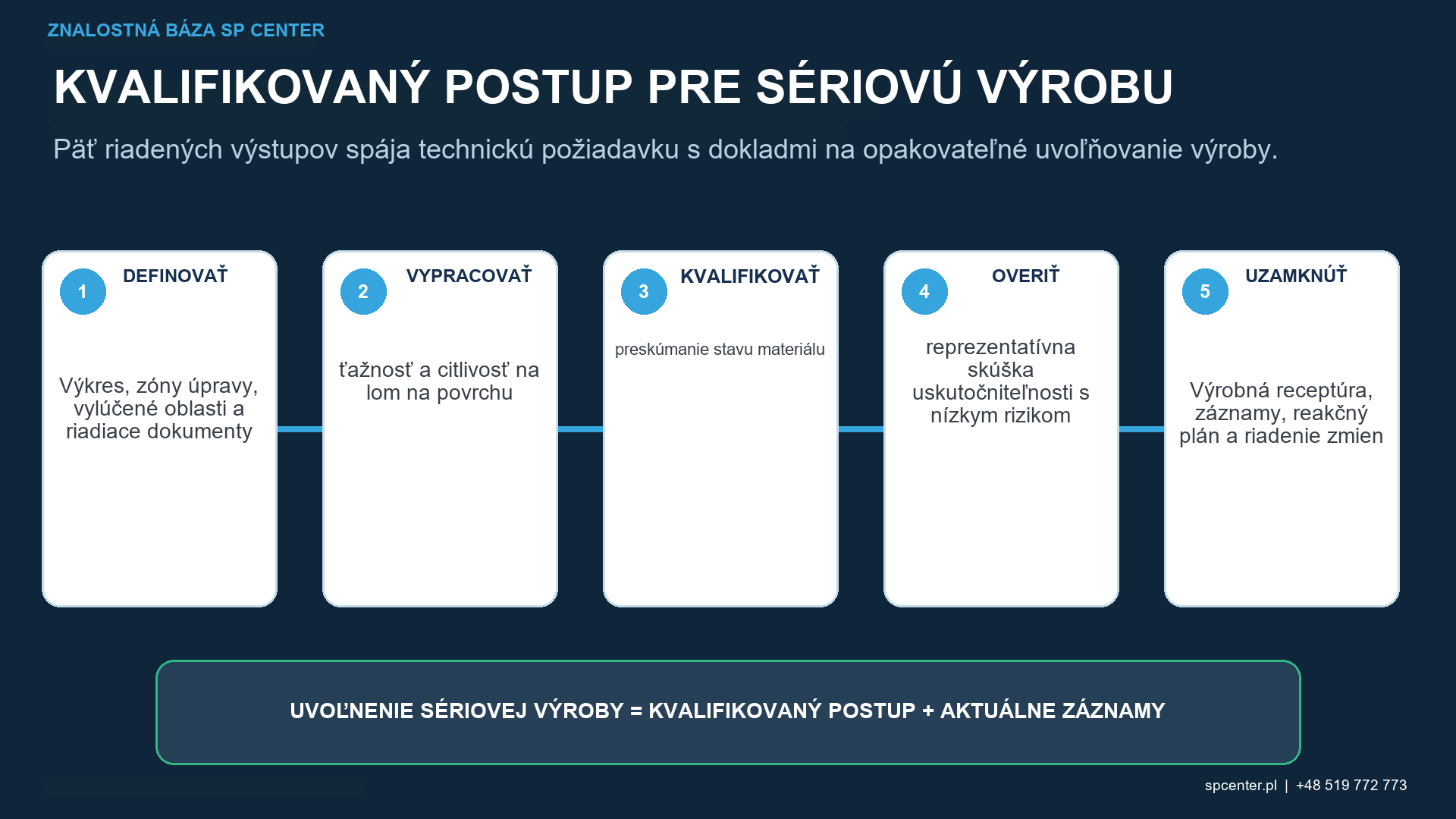

Obrázok 3. Podmienené aplikácie vyžadujú reprezentatívne skúšky, explicitné akceptačné kritériá a základ zmrazených zmien pred výrobou.

Rozhodnutie	Minimálny technický základ	Požadovaná akcia
GO	Známy stav materiálu, prístupná geometria, kvalifikované procesné okno a zodpovedajúce doklady o povrchu a komponentoch	Uvoľnite riadený procesný postup s definovanými záznamami a spúšťačmi zmien
PODMIENENÉ GO	Pravdepodobný postup, ale nevyriešené riziko poškodenia, deformácie, vrstvy alebo validácie	Vykonajte autorizované reprezentatívne skúšky a získajte formálne schválenie pred sériovou prácou
POZDRŽAŤ	Chýbajúce informácie o materiáli, tepelnom spracovaní, povrchu, výkrese, schválení alebo prevzatí	Zastavte dotknuté rozhodnutie a získajte riadené objasnenie
NIE GO	Neprijateľná trhlina, odštiepenie, odlupovanie, deformácia, neprístupná zóna alebo nekompatibilná funkčná vrstva pod autorizovaným základom	Nespracovávať; alternatívne riešenie postúpiť autorite pre návrh alebo materiál

Tabuľka 3. „Podmienené“ znamená, že doklady a autorizácia sú stále potrebné; nejde o uvoľnenie do výroby.

Ktoré kontroly sú užitočné?

Almenova intenzita overuje kvalifikovaný prúd, nie poškodenie materiálu. Pokrytie overuje úplnosť ošetrenia, nie absenciu trhlín. V závislosti od rizika môže prijatie zahŕňať aj kontrolované vizuálne alebo mikroskopické vyšetrenie, drsnosť, rozmery, deformáciu, metalografiu, tvrdosť, NDT, zvyškové napätie, únavu alebo funkčné testovanie.

Musí byť uvedená metóda, príprava, umiestnenie, zväčšenie, veľkosť vzorky, limity a autorita pre rozhodnutie. Leštený skúšobný kus môže prehliadnuť účinky hrán, odrazu alebo podopretia na súčiastku; v prípade potreby použite reprezentatívnejšie doklady.

Kedy sa musí spracovanie zastaviť?

Materiál, tepelné spracovanie, tvrdosť, stav plášťa alebo povlaku nie sú známe.
Trhliny, brúsenie, spálenie, odštiepenie, odlupovanie, korózia alebo pórovitosť nie sú oprávnene nahradené.
Hranica spracovania, kritérium poškodenia alebo rozmerová akceptácia nie sú definované.
Kritický povrch nie je možné dosiahnuť, podoprieť ani skontrolovať.
Skúšky preukázali neprijateľné poškodenie, deformáciu, drsnosť, kontamináciu alebo zlyhanie vrstvy.
Chýba požadované schválenie zákazníkom, návrhom alebo procesom.

Často kladené otázky

Dá sa každý kov guľôčkovať?

Nie. Vhodnosť závisí od presnej zliatiny, formy produktu, tepelného spracovania, tvrdosti, ťažnosti, húževnatosti, plášťa alebo povlaku, prichádzajúceho poškodenia, pórovitosti, geometrie, procesného okna a regulačných požiadaviek.

Sú tvrdé kovy vždy príliš krehké na guľôčkovanie?

Nie. Tvrdosť a krehkosť nie sú tá istá vlastnosť. Mnohé tvrdé ocele sú guľôčkované podľa kvalifikovaných postupov, zatiaľ čo krehká vrstva alebo poškodená hrana môžu byť nevhodné. Vyhodnoťte celkový stav materiálu a geometrie.

Dá sa liatina guľôčkovať?

Niektoré triedy a podmienky môžu byť podmienečne vhodné, ale morfológia grafitu, matrica, pórovitosť, stav povrchu, geometria hrany a kritériá poškodenia sú dôležité. Všeobecné schválenie liatiny nie je obhájiteľné.

Dá sa spekané alebo aditívne vyrobené kovy guľôčkovať?

Potenciálne, keď je pochopená hustota, pórovitosť, uvoľnené častice, príprava povrchu, stav materiálu a geometria. Reprezentatívne skúšky musia posúdiť otvorenie pórov, kontamináciu, drsnosť, interpretáciu pokrytia a funkciu dielu.

Možno guľôčkovať povlakovaný alebo galvanicky pokovovaný povrch?

Iba ak to výkres a kvalifikovaná postupnosť výslovne umožňujú. Mnohé vrstvy môžu praskať, delaminovať, zanášať častice alebo stratiť funkciu. Guľôčkovanie sa často vykonáva v inom definovanom bode výrobnej postupnosti.

Robí nižšia Almenova intenzita akýkoľvek krehký materiál bezpečným?

Nie. Nižšia intenzita môže znížiť závažnosť nárazu, ale nemôže opraviť vnútorne nevhodnú vrstvu, trhlinu, nepodopretý okraj alebo nekompatibilnú geometriu. Musí tiež stále spĺňať autorizovaný konštrukčný základ.

Ako sa kontroluje poškodenie nárazom?

Použite kritériá vhodné pre materiál a vlastnosti: kontrolované vizuálne alebo mikroskopické vyšetrenie, drsnosť, rozmery, metalografia, NDT alebo iné testy, ak sú potrebné. Samotná kontrola pokrytia nie je posúdením poškodenia.

Čo by sa malo robiť, ak stav materiálu nie je známy?

Pozastavte dotknutú prácu. Pred vývojom alebo aplikáciou procesu získajte od zodpovedného orgánu informácie o kontrolovanom materiáli, tepelnom spracovaní, tvrdosti, povrchovej vrstve a výkrese.

Kľúčové poznatky

Kvalifikujte presný stav materiálu, nie názov zliatiny.
Tvrdosť sa nerovná krehkosti; povrchové vrstvy a vrstvy plášťa si vyžadujú samostatné preskúmanie.
Existujúce trhliny a popáleniny po brúsení sa neopravujú guľôčkovaním.
Menšie médiá alebo nižšia intenzita môžu znížiť riziko, ale nezaručujú vhodnosť.
Oddeľte pokrytie, kontrolu poškodenia a validáciu komponentov.
Pred sériovou výrobou použite reprezentatívne skúšky a formálne schválenie.
