Kan alla metaller kulpenas? Begränsningar för spröda…

Hur duktilitet, seghet, hårdhet, spröda lager, porositet, beläggningar, inkommande skador och geometri kontrollerar processens lämplighet

Inte alla metall- eller materialtillstånd är lämpliga för kulpening. Processen bygger på kontrollerad lokal plastisk deformation utan oacceptabel sprickbildning, flisning, splittring, deformation eller kontaminering. Många stål-, aluminium-, titan- och nickellegeringar kan bearbetas enligt kvalificerade metoder, men legeringsfamiljen ensam är inte en frigivningsgrund. Den exakta värmebehandlingen, hårdheten, duktiliteten, segheten, ytan eller beläggningen, den inkommande ytan, porositeten, geometrin och acceptanskriterierna måste vara kända.

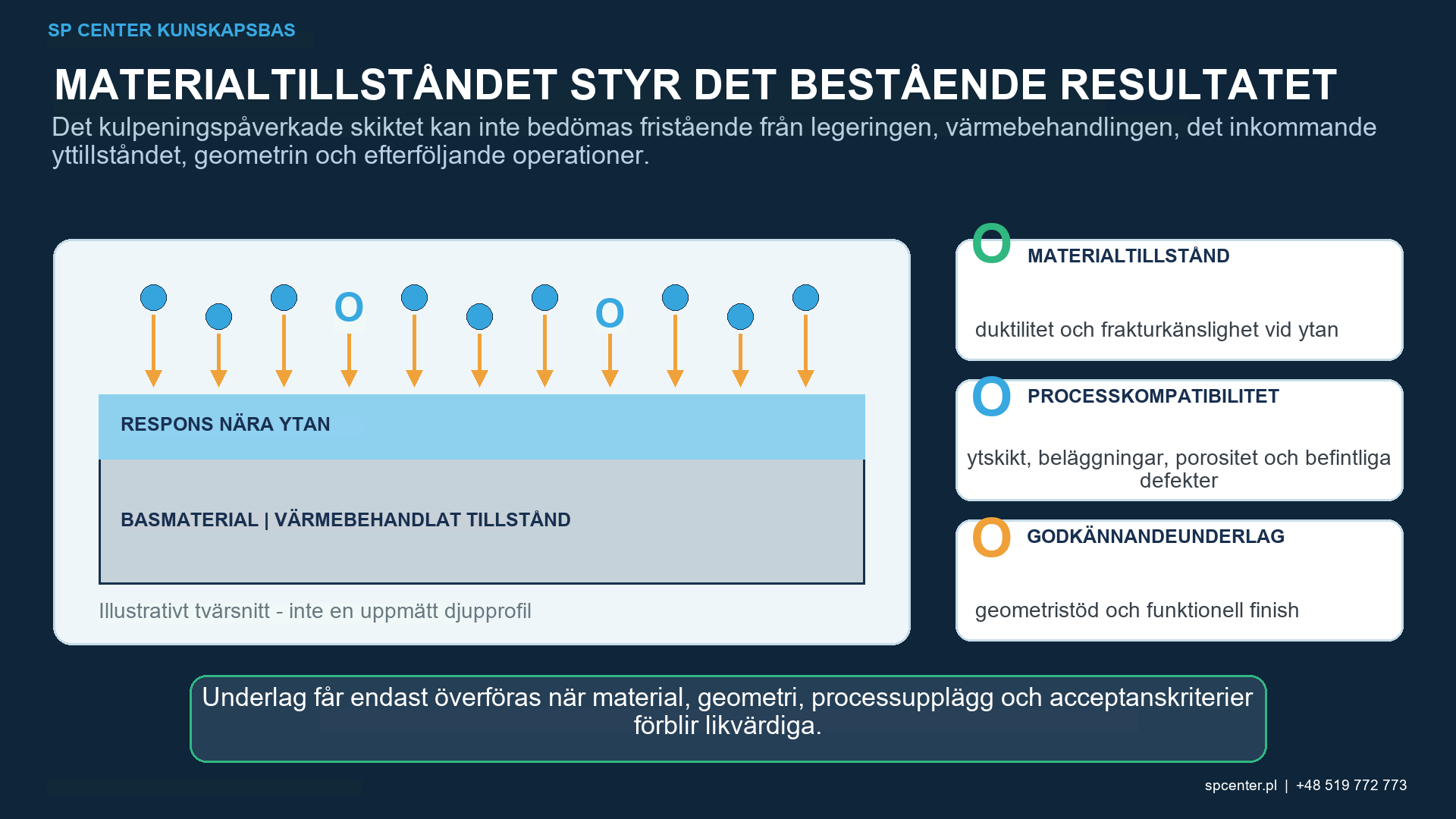

Figur 1. Lämpligheten hör till det exakta materialtillståndet, ytan och geometrin – inte enbart till legeringsfamiljens namn.

Varför spelar materiallämpligheten roll?

En kulpeningspartikel skapar en lokal kontaktspänning som måste producera den avsedda plastiska responsen. Det omgivande och underliggande materialet begränsar sedan det deformerade lagret, vilket gör att ett tryckande restspänningstillstånd kan kvarstå. Om ytan inte kan deformeras kompatibelt kan stötar skapa flisor, sprickor, överlappningar, krossade porer, delaminering eller instabila skador istället.

Lämplighet betyder därför mer än ”materialet är metall”. Det betyder att hela delens tillstånd kan tolerera mediet, stötstyrkan, täckningsvägen, geometrin och upprepad exponering samtidigt som det uppfyller yt-, dimensions- och funktionsacceptans.

Vilka förhållanden skapar den högsta risken?

Tillstånd att granska	Potentiell risk för kulpening	Underlag som behövs före frisläppning
Låg duktilitet eller seghet	Urflisning, sprickbildning, spjälkning eller instabil lokal deformation	Exakt materialtillstånd, representativt test och godkända skadekriterier
Mycket hårt eller sprött härdskikt	Mikrosprickbildning, skada på föreningsskiktet eller kantbrott	Härdskiktets process, djup, hårdhet, mikrostruktur, inkommande yta och provundersökning
Gjuten, porös eller additivt tillverkad yta	Poröppning, partikelfrigöring, lokal kollaps eller svår tolkning av täckningsgrad	Densitet och defektbas, ytbehandling, representativ geometri och renhet granskning
Beläggnings-, pläterings- eller konverteringsskikt	Sprickbildning, delaminering, inbäddning eller funktionsförlust	Skiktidentitet, tjocklek, vidhäftning, sekvens och uttrycklig behörighet att kulpena det
Befintlig spricka, slipbränna eller korrosionsskada	Slagstruktur kan dölja snarare än reparera defekten	Inkommande inspektion och behörigt beslut om fortsatt hantering före kulpening
Tunn vägg, vass kant eller ostödd funktion	Kantnedbrytning, förvrängning eller överdriven lokal töjning	Stöd, maskering, sekvens, dimensionsgränser och representativt försök

Tabell 1. Utvärdera material, lager, yta och geometri som ett villkor.

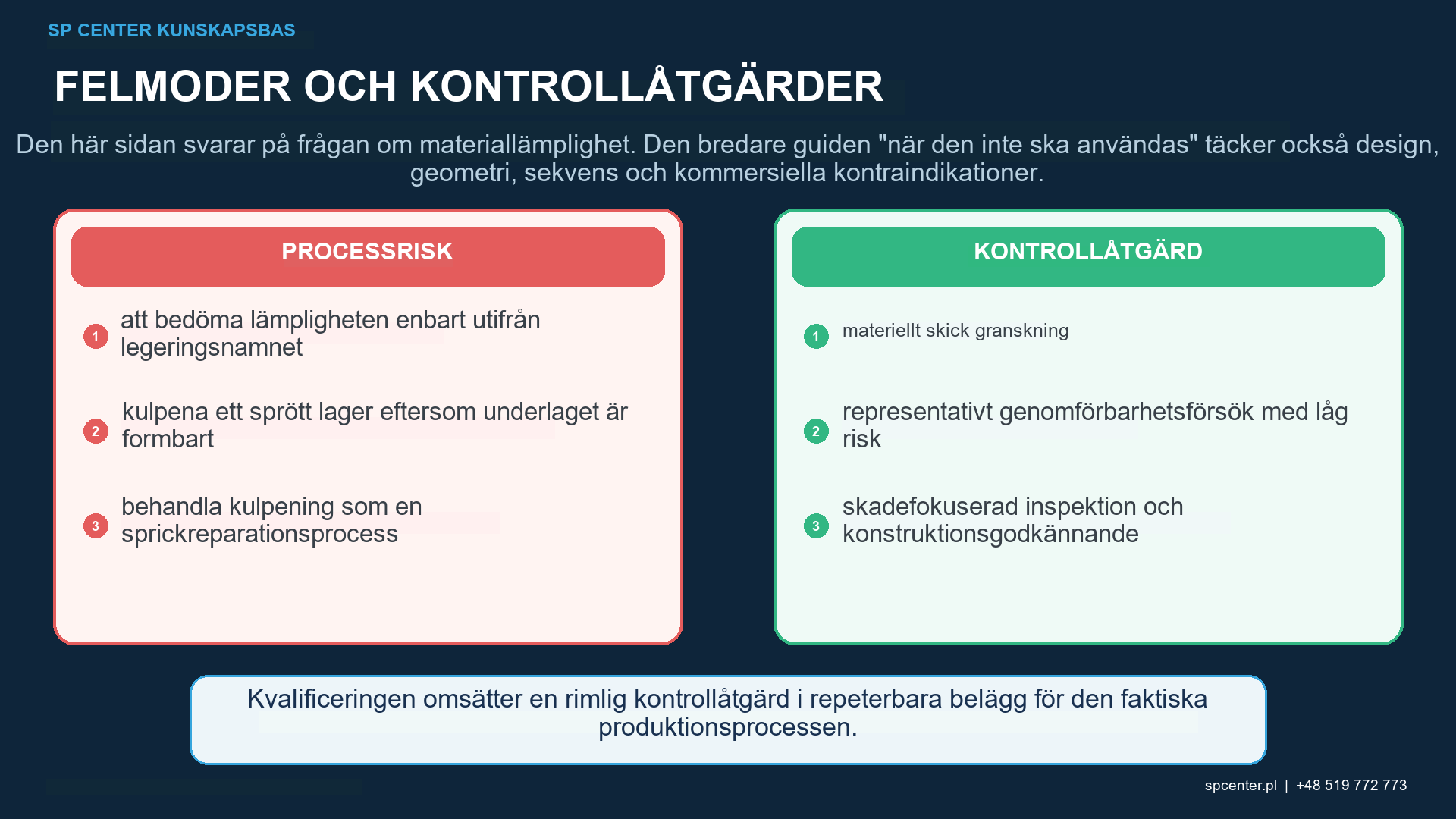

Figur 2. Spröda lager, ostödda kanter, porositet och befintlig skada kan förvandla positiva slag till oacceptabla ytskador.

Är hårdhet detsamma som sprödhet?

Nej. Hårdhet beskriver motstånd mot lokal deformation eller intryckning vid en definierad provning. Sprödhet beskriver begränsad deformation före brott och påverkas av seghet, mikrostruktur, temperatur, töjningshastighet, defekter och inspänning. Ett hårt och segt stål kan lämpa sig för ett kvalificerat kulpeningsförfarande, medan ett tunt och sprött föreningsskikt på ett segare substrat kan spricka.

Välj inte intensitet endast utifrån ett hårdhetsnummer. Härdskiktsdjupet, kärnans skick, ytfinish, mediehårdhet, geometri och skadekänslighet spelar också roll. Ritningen och den styrande specifikationen definierar det auktoriserade fönstret; tester och validering visar om det är acceptabelt.

Vilka materialfamiljer behöver särskild granskning?

Sätthärdade och nitrerade stål

Uppkolade, induktionshärdade och nitrerade ytor kan kombinera ett hårt ytskikt med en annan respons i kärnan. Granska härdskiktsdjup, hårdhetsprofil, restaustenit, föreningsskikt, tidigare slipning och kanttillstånd. Kulpening får inte användas för att dölja slipbränna, sprickor eller skador i spröda skikt.

Verktygsstål och höghållfasta stål

Hög hållfasthet kan öka utmattningskänsligheten för små defekter och miljöeffekter. Exakt värmebehandling, seghet, skårgeometri, inkommande skador och mediekompatibilitet kräver granskning. ”Hög hållfasthet” varken automatiskt godkänner eller avvisar processen.

Gjutjärn

Grafits morfologi, matris, porositet, skinnskick och gjutfel varierar kraftigt. Lokala stötar kan öppna porer eller skada tunna kanter under vissa förhållanden. Kvalificera den exakta sorten, gjutvägen, ytan och geometrin; överför inte ett resultat mellan gjutjärnsfamiljer utan godkänt underlag.

Pulvermetallurgi och additiva delar

Densitet, sammanhängande porositet, icke-smälta partiklar, byggorientering, värmebehandling och ytbehandling påverkar responsen. Kulpening kan modifiera ytråhet och porositet nära ytan, men resultatet kan inkludera partikelfrisättning, poröppning eller kontaminering. Representativ sektionering, renhet och funktionella underlag kan krävas.

Aluminium-, titan- och nickellegeringar

Dessa legeringar kan kulpenas, men exakt värmebehandlingstillstånd, mikrostruktur, godstjocklek, kontamineringsgränser, känslighet för ytskador och drifttemperatur är avgörande. Kulpeningsmedium och utrustning som är godtagbara för ett processupplägg för stål kan vara förbjudna. Tunna aluminiumdetaljer och titanytor kan vara särskilt känsliga för kraftiga anslag eller överförd kontaminering.

Vad sägs om beläggningar, plätering och konverteringsskikt?

Ett skikt kan spricka, delaminera, deformera, bädda in kulpeningsmedium eller förlora tjocklek och funktion under påverkan. Tillverkningssekvensen måste ange om kulpening sker före eller efter plätering, beläggning, konvertering, diffusionsbehandling eller reparation. Det finns ingen universell ordning för varje materialsystem.

Om ett lager finns under kulpening, identifiera dess material, tjocklek, hårdhet, vidhäftning, porositet och funktionell acceptans. Anta inte att framgångsrik behandling av substratet kvalificerar det belagda tillståndet.

Kan processen göras skonsammare?

Utvecklingsvariabel	Möjlig riktning för riskreducering	Avvägning som fortfarande kräver validering
Mediestorlek och densitet	Kvalificerade medier med mindre eller lägre densitet kan minska individuell stötarnas intensitet	Kan minska påverkat djup, ändra täckningsgrad och utmaningsklassificering
Mediehårdhet och form	Kompatibel hårdhet och rundad, konditionerad form kan minska skador från vassa stötar	Kan ändra intensitetskapacitet, slitage, haveri och risk för kontaminering
Almenintensitet	Använd det lägsta auktoriserade fönstret som uppfyller designgrunden under utvecklingen	Lägre intensitet är inte automatiskt tillräckligt; Högre intensitet är inte automatiskt skadligt
Exponering och täckningsväg	Uppnå fullständig täckningsgrad med kontrollerad rörelse och åtkomst istället för överdriven uppehållstid	Mer tid korrigerar inte skuggning och kan ackumulera skador
Slagvinkel och åtkomst	Använd kvalificerad orientering, munstyckes- eller hjularrangemang och fixturstöd	Ändrad vinkel ändrar även strömningseffekt och ytrespons
Maskering och stöd	Skydda spröda kanter eller funktionella lager och stöd känslig geometri när det är tillåtet	Gränser, studs och lokala obehandlade zoner måste förbli acceptabla

Tabell 2. Utvecklingsval kan minska en risk samtidigt som de skapar en annan.

Ett medium med lägre densitet eller mindre partiklar kan minska energin i varje anslag, men kan också ändra den Almenintensitet och det påverkansdjup som kan uppnås. Lägre intensitet kan minska skaderisken men måste fortfarande uppfylla det godkända konstruktionskravet. Längre exponering vid låg inställning kan ändå ge ackumulerade ytskador. Varje ändring måste bedömas inom det fullständiga kvalificerade processupplägget.

Hur ska ett sprött eller osäkert tillstånd kvalificeras?

Bekräfta exakt material, produktform, värmebehandling, hårdhet, ytskikt eller lager och inkommande yta.
Identifiera sprickor, slipbränna, korrosion, porositet, kanter, tunna sektioner och oåtkomliga egenskaper.
Definiera behandlingsgränser, funktionella ytor, skadekriterier, dimensioner och nedströms sekvens.
Utveckla kulpeningsmedium, Almen-räckvidd, utrustning, rörelse, stöd, maskering och täckningsväg inom godkända krav.
Använd representativa delar eller kuponger som återger material, lager, geometri, stöd, studs och ytbeskaffenhet.
Utvärdera täckningsgraden separat från skador, ytråhet, dimensioner, renhet, mikrostruktur och eventuella nödvändiga prestandaunderlag.
Frys den accepterade konfigurationen och definiera ändrings- och avvikelsevägar före serieproduktion.

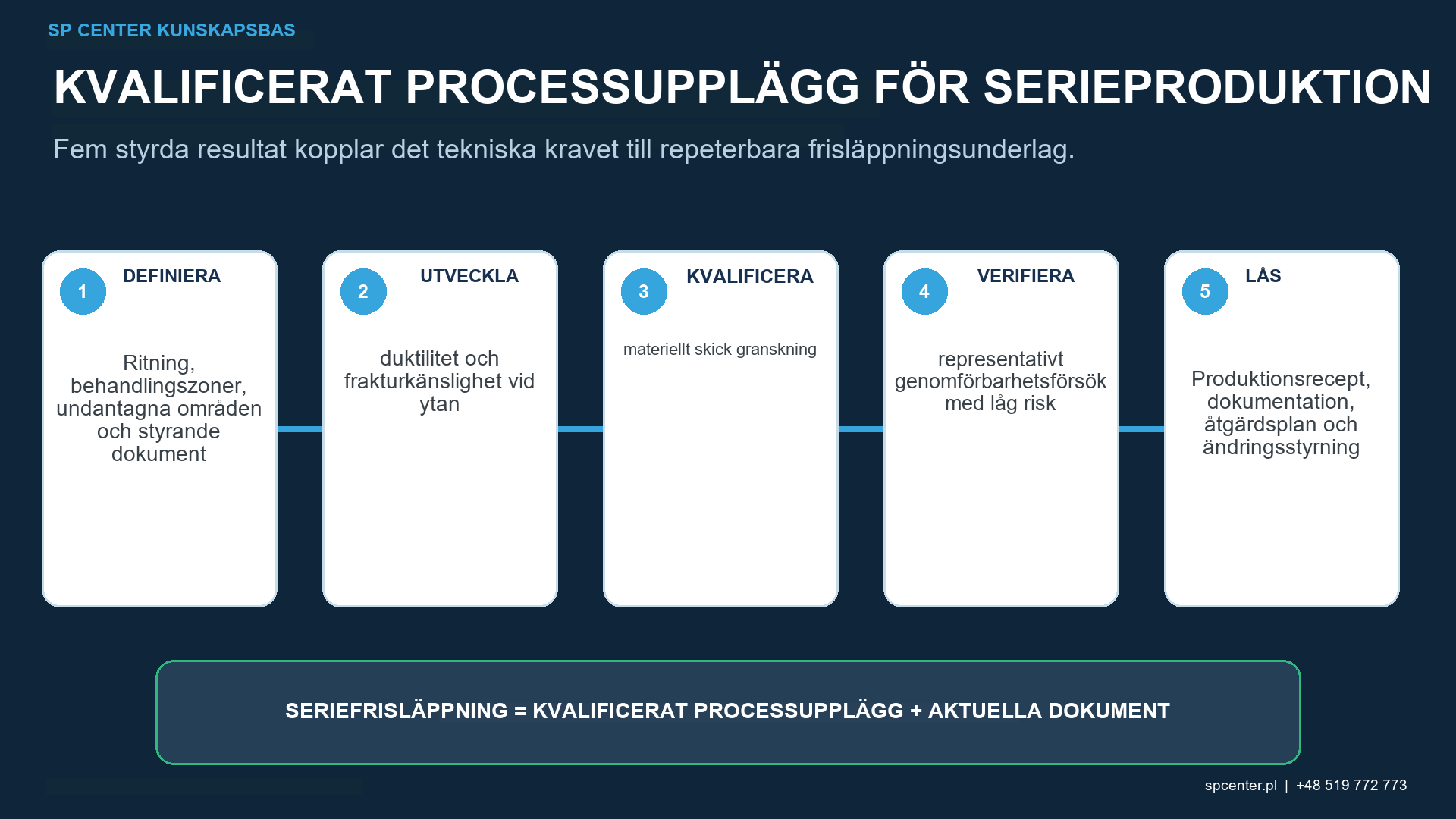

Figur 3. Villkorliga tillämpningar kräver representativa tester, explicita acceptanskriterier och en fryst förändringsbasis före produktion.

Beslut	Minsta tekniska grund	Nödvändig åtgärd
GO	Känt materialtillstånd, tillgänglig geometri, kvalificerat processfönster och överensstämmande yta och komponentunderlag	Frisläpp det kontrollerade processupplägget med definierade poster och ändringsutlösare
VILLKORLIGT GO	Trolig processupplägg men olöst risk för skada, distorsion, lager eller validering	Kör auktoriserade representativa försök och erhåll formellt godkännande före seriearbete
HOLD	Saknad information om material, värmebehandling, yta, ritning, godkännande eller godkännande	Stoppa det berörda beslutet och erhåll kontrollerad förtydligande
NO-GO	Oacceptabel spricka, flisning, splittring, distorsion, oåtkomlig zon eller inkompatibelt funktionellt lager under den auktoriserade grunden	Bearbeta inte; skicka till design- eller materialbehörighet för alternativ beslut om fortsatt hantering

Tabell 3. ”Villkorlig” betyder att underlag och auktorisering fortfarande krävs; det är inte en produktionsfriskrivning.

Vilka inspektioner är användbara?

Almenintensitet verifierar det kvalificerade flödet, inte materialskador. Täckningsgrad verifierar behandlingens fullständighet, inte frånvaro av sprickor. Beroende på risk kan acceptans också åberopa kontrollerad visuell eller mikroskopisk undersökning, grovhet, dimensioner, distorsion, metallografi, hårdhet, oförstörande provning (NDT), restspänning, utmattning eller funktionell testning.

Metod, beredning, plats, förstoring, provstorlek, gränser och beslutsbehörighet måste anges. En polerad kupong kan missa kant-, studs- eller stödeffekter på komponenten; använd mer representativa underlag där det är nödvändigt.

När måste bearbetningen stoppas?

Material, värmebehandling, hårdhet, ytskikt eller beläggningstillstånd är okänt.
Sprickor, slipbränna, flisning, splittring, korrosion eller porositet saknar auktoriserad hantering.
Behandlingsgränsen, skadekriteriet eller dimensionsgodkännandet är odefinierat.
Den kritiska ytan kan inte nås, stödjas eller inspekteras.
Försök visar oacceptabla skador, deformation, ytråhet, kontaminering eller lagerbrott.
Ett erforderligt kund-, design- eller processgodkännande saknas.

Vanliga frågor

Kan varje metall kulpenas?

Nej. Lämpligheten beror på exakt legering, produktform, värmebehandling, hårdhet, duktilitet, seghet, ytskikt eller beläggning, inkommande skada, porositet, geometri, processfönster och styrande krav.

Är hårda metaller alltid för spröda för kulpening?

Nej. Hårdhet och sprödhet är inte samma egenskap. Många hårda stål kan kulpenas inom kvalificerade processer, medan ett sprött skikt eller en skadad kant kan vara olämpligt. Bedöm materialets och geometrins fullständiga tillstånd.

Kan gjutjärn kulpenas?

Vissa kvaliteter och förhållanden kan vara villkorligt lämpliga, men grafitmorfologi, matris, porositet, yttillstånd, egggeometri och skadekriterier är viktiga. Ett generiskt godkännande för gjutjärn är inte försvarbart.

Kan sintrade eller additivt tillverkade metaller kulpenas?

Potentiellt, när densitet, porositet, lösa partiklar, ytbehandling, materialtillstånd och geometri förstås. Representativa försök måste bedöma poröppning, kontaminering, grovhet, täckningstolkning och delfunktion.

Kan en belagd eller pläterad yta kulpenas?

Endast när ritningen och den kvalificerade sekvensen uttryckligen tillåter det. Många lager kan spricka, delaminera, bädda in partiklar eller förlora funktion. Ofta utförs kulpening vid en annan definierad punkt i tillverkningssekvensen.

Gör lägre Almenintensitet något sprött material säkert?

Nej. Lägre intensitet kan minska stötens allvarlighetsgrad men kan inte reparera ett i sig olämpligt lager, spricka, ostödd kant eller inkompatibel geometri. Det måste också fortfarande uppfylla den godkända konstruktionsgrunden.

Hur kontrolleras stötskador?

Använd kriterier som är anpassade till materialet och egenskapen: kontrollerad visuell eller mikroskopisk undersökning, ytjämnhet, dimensioner, metallografi, oförstörande tester eller andra tester när dessa används. Täckningsinspektion ensam är inte en skadebedömning.

Vad ska göras när materialets skick är okänt?

Pausa det berörda arbetet. Inhämta kontrollerad information om material, värmebehandling, hårdhet, ytskikt och ritningar från ansvarig myndighet innan processen utvecklas eller tillämpas.

Viktiga slutsatser

Kvalificera det exakta materialskicket, inte legeringens familjenamn.
Hårdhet är inte detsamma som sprödhet; ytskikt och ytskikt behöver granskas separat.
Befintliga sprickor och slipbränna repareras inte genom kulpening.
Mindre medier eller lägre intensitet kan minska risken men garanterar inte lämplighet.
Håll täckningsgrad, skadeinspektion och komponentvalidering separerade.
Använd representativa tester och formellt godkännande före serieproduktion.
