Rozpoznejte skutečné nevyhovující podmínky, oddělte je od rizik, která vyžadují kvalifikaci, a chraňte součást před neoprávněnou nebo technicky nevhodnou procesní cestou.
Kuličkování by se nemělo používat, pokud to zakazují kontrolované požadavky, s vyřazitelnou vadou se zachází, jako by kuličkování bylo opravou, nelze dosáhnout specifikovaného povrchu nebo jej zkontrolovat, nelze splnit povinné povrchové úpravy nebo rozměrové limity nebo konečná výrobní cesta odstraňuje nebo zneplatňuje zamýšlený účinek. Jiné podmínky – jako je vysoká tvrdost, tenké stěny, povlaky nebo složitá geometrie – nejsou automatickými zákazy, ale vyžadují obhajitelnou kvalifikaci.
Co je skutečný nevyhovující stav?
Skutečný stav NO-GO nastává, nelze-li splnit jeden či více závazných požadavků nebo chybí-li potřebné oprávnění konstrukce, technického řízení, kvality či zákazníka. Proces zastavte, pokud výkres kuličkování zakazuje, proces by zakryl vstupní neshodu, požadovaná oblast je fyzicky nedostupná, pokrytí nelze posoudit předepsanou metodou nebo funkční povrch nesnese kvalifikované podmínky nárazu.
Nejistota není povolení. Pokud výkres, objednávka a specifikace procesu vynechávají nebo vynechávají nezbytné rozhodnutí, pozastavte práci a získejte kontrolované objasnění. Interní recept nemůže nahradit chybějící smluvní oprávnění.
| Podmínka screeningu | Technická otázka | Typický postup rozhodování |
|---|---|---|
| Výkres nebo smlouva zakazuje nebo nepovoluje kuličkování | Existuje kontrolované oprávnění pro přesný díl, oblast a postup procesu? | Zastavte a před zpracováním si zajistěte formální vysvětlení nebo schválení návrhu/zákazníka. |
| Trhlina, přehyb, překrytí, silná koroze, ztráta průřezu nebo jiná vada, kterou lze odmítnout. | Je vstupní stav přijatelný a není kuličkování mylně považováno za opravu? | Zastavte; použijte autorizovanou cestu kontroly, opravy nebo odmítnutí. |
| Křehký, velmi tvrdý, porézní nebo na poškození citlivý stav materiálu. | Lze dosáhnout požadované plastické deformace bez praskání, vytrhávání částic nebo nepřijatelné drsnosti? | Reprezentativní kvalifikace materiálu a geometrie nebo odmítnutí. |
| Tenký, vyhovující nebo rozměrově kritický prvek. | Splňují intenzita, sled a upevnění limity tvaru a rozměrů volného stavu? | Kvalifikace deformace s explicitními kritérii zastavení nebo alternativní postupem |
| Výklenek, slepý prvek nebo nepřístupný povrch | Může kvalifikovaný proud dosáhnout celé požadované plochy a lze posoudit pokrytí? | Prokázat přístup a kontrolu; v opačném případě provést revizi návrhu nebo postupu |
| Funkční povrchová úprava, těsnění, ložisko, závit nebo aerodynamický povrch | Může textura nárazu, změna hrany a přenos materiálu zůstat v rámci stanovených limitů? | Oblast chraňte nebo vylučte, kvalifikujte úzké procesní okno, případně ji nekuličkujte |
| Stávající nebo plánovaný nátěr, pokovování nebo difúzní úprava | Je v této fázi povolen náraz a zachová pozdější operace požadovanou vrstvu? | Definujte a kvalifikujte celou sekvenci; nepředpokládejte kompatibilitu |
| Vysokoteplotní operace nebo operace s odstraňováním materiálu po kuličkování | Odstraní tepelné uvolnění zbytkového napětí nebo konečná úprava postiženou vrstvu? | Ověřte konečný výsledek postupu nebo operaci přesuňte/nahraďte s konstrukční autoritou |
| Omezení kontaminace nebo čistoty | Jsou materiály médií, segregace, čištění a ověření dostatečné? | Stanovte kvalifikované kontroly nebo vyberte kompatibilní postup |
Tabulka 1. Vhodnost závisí na přesném stavu součásti, jejím prvku a výrobním postupu; jen málo označení materiálu nebo geometrie nabízí univerzální odpověď.
Které materiálové podmínky vyžadují spíše opatrnost než plošný zákaz?
Křehké, velmi tvrdé, porézní, aditivně vyráběné, lité, pokovené nebo na poškození citlivé materiály mohou reagovat odlišně na opakovaný náraz. Mezi relevantní rizika patří praskání, odlupování hran, vytrhávání částic, tvorba záhybů, nadměrná drsnost, kontaminace a změna rozměrů. Samotná tvrdost není univerzálním limitem vhodnosti.
Použijte reprezentativní materiál, tepelné zpracování, stav povrchu a geometrii. Plochý vzorek může prozkoumat odezvu materiálu, ale nemusí reprezentovat tenkou hranu, populaci pórů, zářez, hloubku povrchově zpevněné vrstvy nebo komplexní koncentraci napětí. Před zahájením zkoušky definujte kritéria pro zastavení a prozkoumejte místo nejcitlivější na poškození.

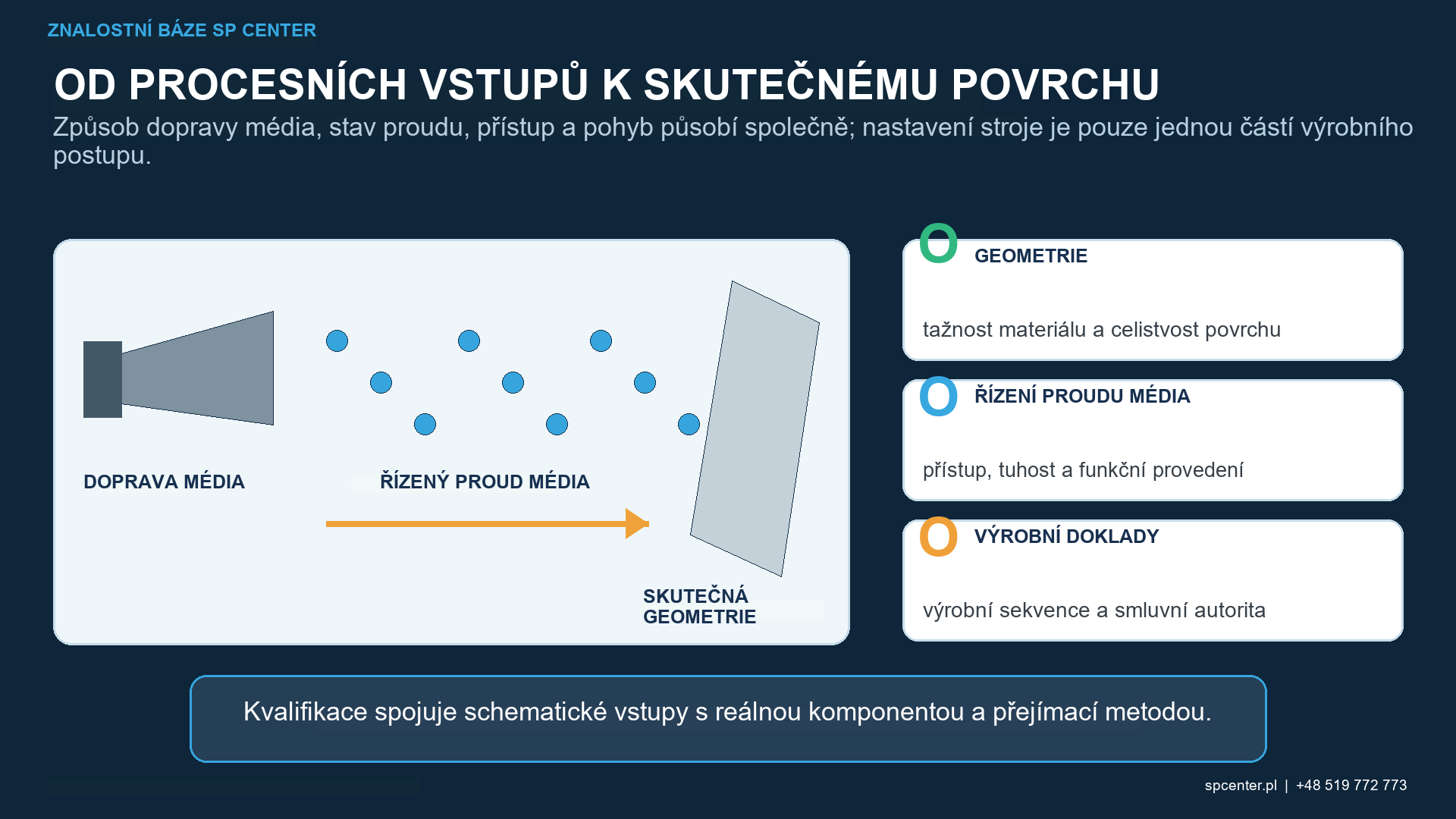

Kdy geometrie a přístup znemožňují vhodnost postupu?
Proud musí dosáhnout každé požadované oblasti pod kontrolovaným úhlem a energií, přičemž masky, upínací prvky a sousední prvky zůstávají chráněny. Hluboké otvory, podřezání, zuby s malými rozestupy, zadní plochy a úzké průchody mohou vytvářet stínování nebo zadržování média. Větší expozice na přístupném povrchu neopravuje slepou oblast.
Pokud kritickou oblast nelze dosáhnout kvalifikovaným zařízením nebo její pokrytí nelze prokázat schválenou přímou či korelovanou nepřímou metodou, procesní postup neuvolňujte. Změnu konstrukce, strategii místního ošetření nebo jiný proces může být nutné posoudit konstrukční autoritou.
A co tenké profily, hrany a rozměrová tolerance?
Kuličkování způsobuje místní plastickou deformaci. Tenké stěny, nepodepřená pole, ostré hrany a asymetrické ošetření mohou součást ohnout či zkroutit, vyvolat místní nestabilitu s překlápěním vydutí, způsobit úběr materiálu nebo zaoblení hran. Upínací přípravek může deformaci skrýt, dokud je součást upnutá, proto může být nutné měření ve volném stavu.
Tento proces je nevhodný, pokud požadovaná intenzita a pokrytí nemohou koexistovat s rozměry, stavem hrany a tvarem definovanými výkresem. Okno s nižším rizikem, vyvážená sekvence, revidovaná podpora nebo omezená zóna ošetření musí být kvalifikovány, nikoli předpokládány.
Jak jsou doklady a schválení porovnány s rozhodnutím?
| Třída rozhodnutí | Minimální doklady | Co nestačí |
|---|---|---|
| Okamžité zákazy | Jasný zákaz, odmítnutelná vstupní vada, chybějící oprávnění nebo neschopnost splnit povinný požadavek | Preference dodavatele, vizuálně jednotný povrch nebo nominální receptura stroje |
| Podmíněná proveditelnost | Díl/materiál reprezentativní pro výrobu, řízené procesní okno, přístup k nejhorším vlastnostem, kritéria pro zastavení povrchu a rozměrů | Samotná Almenova intenzita nebo kupón, který vynechává kritickou geometrii |
| Přijetí povrchu součásti | Pokrytí, kde je to nutné, maskování hranic, poškození, čistoty, drsnosti a rozměrů podle schválených metod | Křivka nasycení nebo strojní protokol bez výsledků pro komponenty |
| Validace aplikace | Využité testování zbytkového napětí, únavy, podtlaku, deformace, povlaku nebo funkční zkoušky pro konečný výrobní stav | Generický nárok na výhodu přenesený z jiné slitiny nebo provozního stavu |
| Schválení alternativní cesty | Rozhodnutí návrhu/zákazníka, aktualizované požadavky, kvalifikace a sledovatelnost pro vybranou alternativu | Nahrazení kuličkování tryskáním nebo jiným procesem na základě neformální dohody |
Tabulka 2. Technicky správné měření je stále nedostatečné, pokud odpovídá na jinou otázku než rozhodnutí o vhodnosti.
Ověření procesu, přijetí povrchu součásti a validace součásti zůstávají oddělené. Platný Almenův výsledek neakceptuje těsnicí plochu, výsledek pokrytí neprokazuje hloubku zbytkového napětí a rentgenový difrakční profil nenahrazuje rutinní výrobní kontroly.
Kdy funkce povrchu a kontaminace vylučují kuličkování?
Těsnicí plochy, uložení ložisek, závity, aerodynamické kontury, hrany kritické z hlediska únavy a specifikované povrchy s nízkou drsností mohou být citlivé na otisky, vyvýšené okraje, přenos materiálu nebo změnu rozměrů. Ochrana nebo vyloučení povrchu může být platné pouze tehdy, když výkres a kvalifikovaný procesní postup definují hranici a přechod.
Složení média a historie zařízení jsou důležité tam, kde jsou volné železo, vložené částice, přenos mezi slitinami nebo limity čistoty kritické. Pokud segregace, kontrola média, čištění a ověřování nemohou splnit řídící požadavky, je dané zařízení nebo postup nevhodná.
Jak mohou povlaky a pozdější operace zneplatnit postup?
Kuličkování před pokovováním nebo lakováním může být v jednom systému vyžadováno a v jiném zakázáno nebo omezeno. Kuličkování stávajícího povlaku může způsobit praskání, odlupování, změnu tloušťky nebo kontaminaci. Broušení, leštění nebo obrábění po kuličkování může odstranit část postižené vrstvy; Tepelné vystavení může uvolnit zbytkové napětí.
Schválení kompletní sekvence – nejen cyklus kuličkování. Konečný stav po obrábění, čištění, tepelném zpracování, povlakování a konečné úpravě musí podporovat zamýšlený povrch a tvrzení o výkonu. Pokud tomu tak není, přesunout, přepracovat nebo nahradit operaci autorizovanou inženýrskou cestou.
Jaké brány by mělo posouzení proveditelnosti uzavřít?
| Brána | Otázka, kterou je třeba uzavřít | Zaznamenaný výstup |
|---|---|---|
| Autorita | Který výkres, specifikace, objednávka a požadavky zákazníka upravují přesnou funkci a revizi? | Řízená sada požadavků a vyřešené konflikty |
| Vstupní stav | Jsou materiál, tepelné zpracování, povrch, vady a předchozí zpracování vhodné pro zkušební verzi? | Akceptovaná základní nebo formální postup odmítnutí/opravy |
| Proveditelnost | Může přístup k proudu, médiím, upínacím prvkům, maskování a pohybu dosáhnout požadavků bez překročení kritérií zastavení? | Kvalifikované procesní okno nebo zdokumentovaný zákaz |
| Kompatibilita s konečným postupem | Zachovávají obrábění, tepelné zpracování, čištění, pokovování, lakování a konečná úprava zamýšlený výsledek? | Schválená výrobní sekvence a spouštěče změn |
| Přijetí a validace | Které procesní, povrchové, rozměrové a aplikační výsledky jsou skutečně vyžadovány? | Metody, umístění, limity, vzorkování a schvalovací oprávnění |
| Uvolnění výroby | Dodržuje skutečná šarže aktuální kvalifikovaný procesní postup s kompletními doklady? | Sledovatelné uvolnění nebo kontrolovaná neshoda |
Tabulka 3. Výsledkem může být kvalifikovaná cesta, omezená mapa ošetření, žádost o vysvětlení nebo zdokumentované odmítnutí.

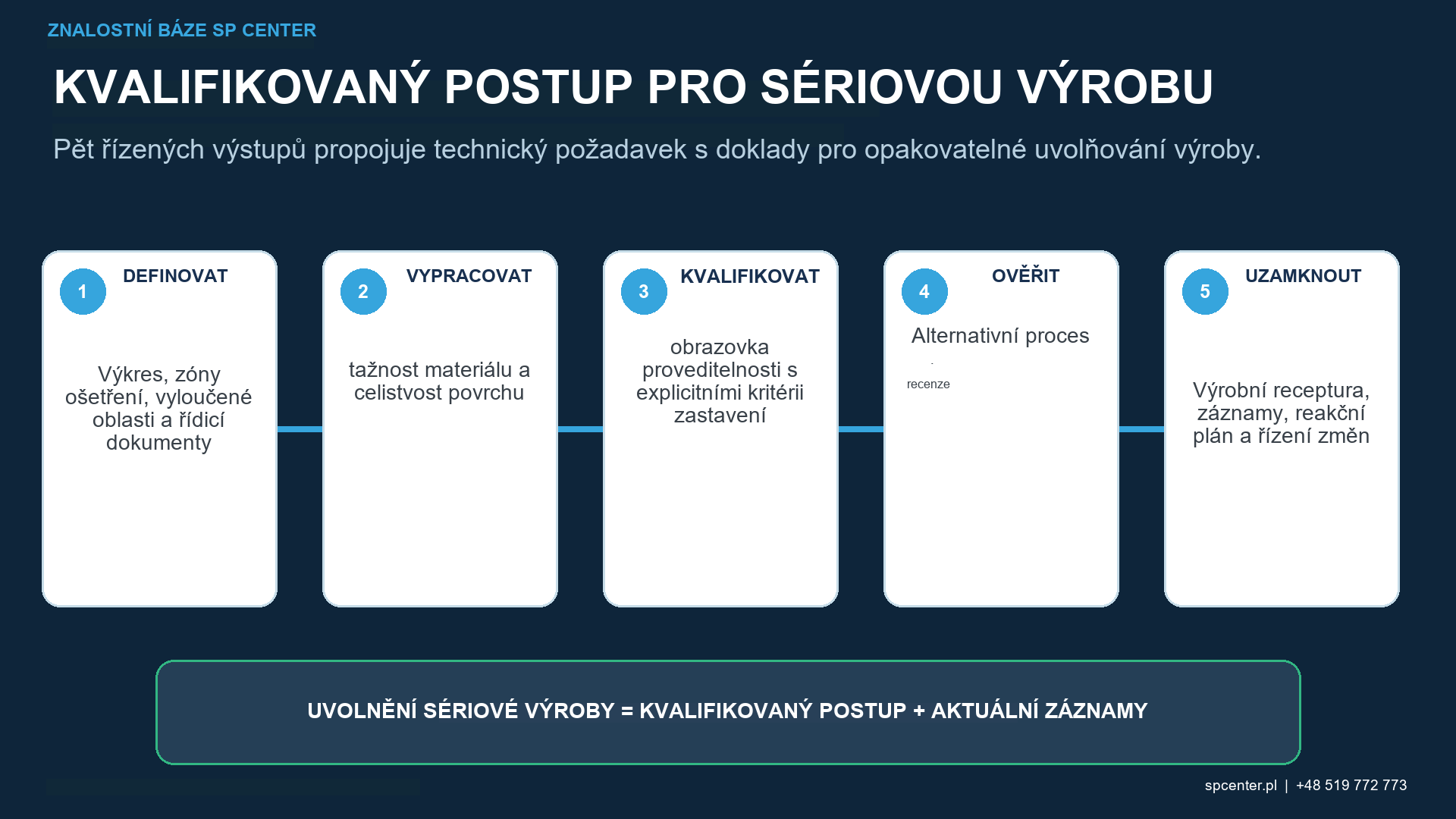

Jak by měly být hodnoceny alternativy?
Nevybírejte alternativu pouze proto, že je obtížné kuličkovat tryskáním. Konstrukční autorita musí nejprve definovat požadovanou funkci: čištění, drsnost, zbytkové tlakové napětí, hlubší ovlivněná vrstva, tváření, rozměrová korekce nebo příprava povlaku. Tryskání tryskáním, hluboké válcování, laserové rázové kuličkování, ultrazvukové kuličkování, obrábění nebo úprava konstrukce řeší různé mechanismy a omezení.
Vybraný postup vyžaduje vlastní doklady o kompatibilitě materiálů, přístupu, řízení procesu, povrchu, rozměrech a výkonu. Vyhněte se tvrzení o ekvivalenci, pokud ji neprokáže řízená specifikace a reprezentativní validace.
Co patří do záznamu o rozhodnutí?
- Identita součásti, revize výkresu, materiál, tepelné zpracování, vstupní povrch a stav vad.
- Požadované a vyloučené oblasti ošetření, funkční povrchy a kritické rozměry.
- Řídící specifikace, přenesené požadavky zákazníka a oprávnění pro rozhodnutí.
- Rizika proveditelnosti, reprezentativní geometrie testu a předem deklarovaná kritéria zastavení.
- Kvalifikovaná intenzita, média, zařízení, upínací přípravky, maskování, cesta a metoda pokrytí při pokračování postupu.
- Výsledky povrchu, rozměrů, kontaminace a konečné sekvence.
- Ověření aplikace, kde je uplatněn výkonnostní kredit.
- Zdokumentované odmítnutí, změna návrhu, alternativní proces nebo schválené uvolnění do výroby.

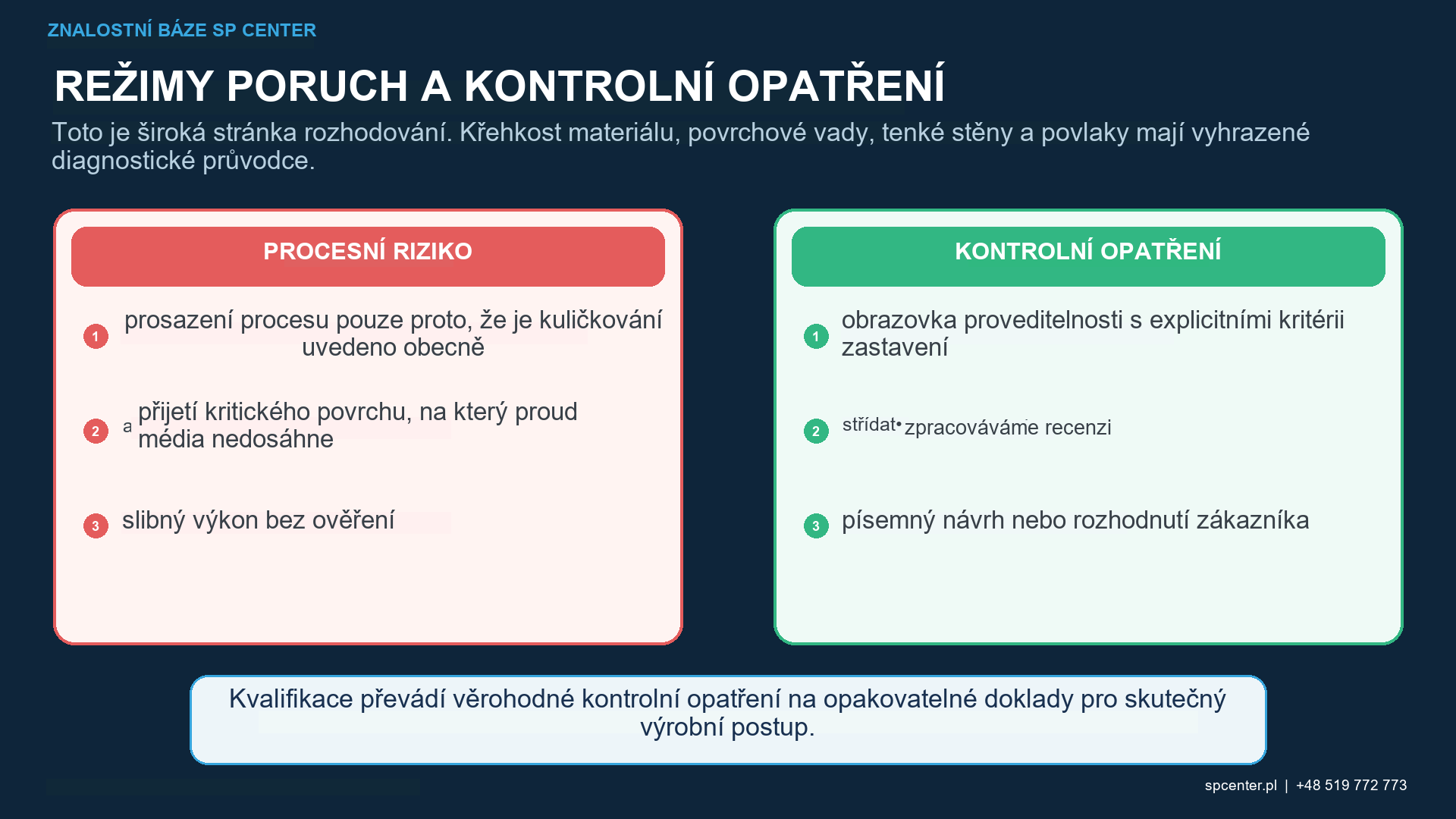

Kdy by se nemělo používat kuličkování?
Nepoužívejte ji, pokud ji řídící dokumenty zakazují, pokud se s vyřazitelnou vadou zachází jako s opravou, pokud nelze dosáhnout požadované oblasti nebo ji zkontrolovat, pokud nelze splnit povinné povrchové nebo rozměrové limity nebo pokud cesta postrádá požadované oprávnění a kvalifikaci.
Jsou křehké nebo velmi tvrdé materiály vždy nevhodné?
Pro každou slitinu a geometrii neplatí žádná univerzální prahová hodnota tvrdosti nebo tažnosti. Tyto podmínky zužují procesní okno a mohou vyžadovat reprezentativní testování. Pokud nelze zabránit praskání, vytažení nebo nepřijatelnému poškození povrchu, je tento postup nevhodný.
Může kuličkování opravit existující trhlinu?
Ne. Kuličkování může změnit vzhled nebo lokální napětí, ale nesmí se použít k zakrytí nebo akceptaci trhliny, přehybu, překrytí, ztráty korozí nebo jiné zamítnutelné vady. Dodržujte autorizovaný postup kontroly a rozhodnutí o dalším nakládání.
Měly by být tenké díly nikdy kuličkovány?
Ne automaticky. Tenké nebo vyhovující díly mohou být proveditelné s kvalifikovanou intenzitou, vyváženou sekvencí, vhodnou oporou a akceptací rozměrů ve volném stavu. Pokud nelze deformaci kontrolovat v rámci předepsaných limitů, tento postup nepoužívejte.
Může být nepřístupný prvek akceptován z přístupné kontrolní oblasti?
Pouze tehdy, když řídící metoda výslovně umožňuje kvalifikovanou, reprezentativní korelaci. Vhodný povrch sám o sobě neprokazuje přístup k proudu nebo pokrytí ve slepém otvoru, spodní straně nebo hlubokém zaoblení.
Lze kuličkování aplikovat na povlak?
Pouze tehdy, jsou-li typ a stav povlaku i sled procesů výslovně přípustné a kvalifikované. Nárazy mohou některé povlaky popraskat, oddělit, kontaminovat nebo změnit; následné povlakování či dokončovací operace zase mohou změnit vrstvu ovlivněnou kuličkováním.
Dokazuje úspěšný výsledek Almenova testu, že je postup vhodný?
Ne. Ověřuje standardizovanou odezvu proudu. Poškození materiálu, pokrytí, rozměry, povrchová úprava, kontaminace, kompatibilita povlaku a výkon aplikace zůstávají oddělenými rozhodnutími.
Je tryskání vhodnou alternativou, pokud bylo kuličkování zamítnuto?
Ne jako přímou náhradu. Tryskání se obvykle volí pro čištění nebo přípravu povrchu. Každý alternativní proces zlepšení povrchu vyžaduje vlastní schválení konstrukční autoritou, požadavky, kvalifikaci a doklady pro přejímku.
Klíčové poznatky
- Neprovádějte kuličkování bez kontrolované autorizace pro přesný díl, oblast a sekvenci.
- Kuličkování není opravou trhlin nebo jiných zamítnutelných vad.
- Křehkost, tvrdost, tenké stěny a povlaky jsou podmíněná rizika, nikoli univerzální zákazy.
- Nedosažitelné nebo nekontrolovatelné požadované oblasti představují nepřípustnou cestu, dokud není cesta změněna a kvalifikována.
- Almenova intenzita sama o sobě nemůže akceptovat povrchovou úpravu, rozměry, kontaminaci nebo výkon.
- Kvalifikujte konečný výrobní stav a zdokumentujte buď schválenou postup, nebo rozhodnutí o odmítnutí.
Související průvodci SP Center
- Lze každý kov kuličkovat?
- Kuličkování tenkostěnných dílů
- Povrchové vady a kuličkování
- Kuličkování a povlakování
Technické zdroje
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Použijte kompletní výkres, smlouvu, požadavky zákazníka a odkazované revize specifikací. Tyto zdroje nevytvářejí jednu univerzální prahovou hodnotu vhodnosti pro všechny materiály a geometrie.
