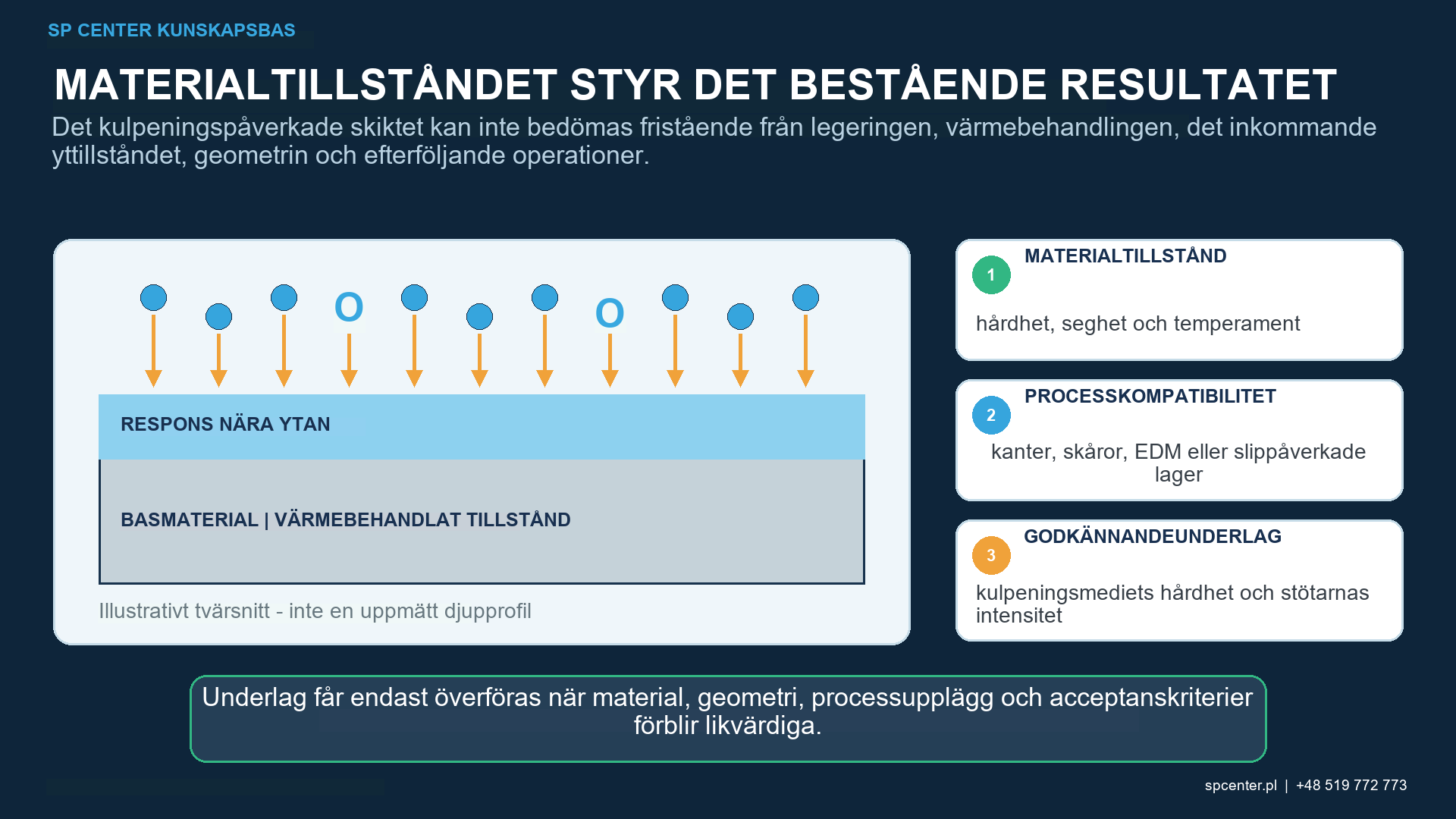

Kvalificera ett skadekontrollerat fönster för den faktiska sorten, anlöpningstiden, hårdmetallsystemet, segheten, geometrin och driftstemperaturen snarare än att enbart förlita sig på hårdhet.
Härdade verktygsstål kan ibland kulpenas, men hög hårdhet garanterar inte tålighet mot kulträffar. Seghet, karbidpopulation, mikrostruktur, restspänning, historik från gnistbearbetning eller slipning, skarpa kanter och drifttemperatur kan göra att en nominellt stabil ström orsakar mikrosprickor, urflisning, avrundning eller oacceptabel ytråhet. Genomförbarheten måste visas för det faktiska materialet och detaljområdet.
Varför är ”härdat verktygsstål” inte en processkategori?
Kallarbetsstål, varmarbetsstål, snabbstål och formstål skiljer sig åt i legering, hårdmetalltyp och fördelning, renhet, härdnings- och anlöpningsrespons samt driftsmekanism. Samma nominella hårdhet kan samexistera med mycket olika brottseghet och skadetolerans. Sort, värmebehandlingsrevision och anlöpningsförhållanden hör därför hemma i processens baslinje.
| Material eller egenskap | Huvudrisk | Kontrollerat svar |
|---|---|---|
| Kallarbetsstål | Hög hårdhet, hårdmetallbestånd och begränsad lokal seghet kan öka flisningskänsligheten | Kvalificera den faktiska sorten, värmebehandlingen och egenskapsgeometrin |
| Varmarbetsstål | Termisk cykling och driftstemperatur kan mildra eller omfördela kulpeningseffekter | Inkludera det verkliga drifts- och senare termiska höljet i valideringen |
| Snabbstål | Hög legerings- och hårdmetallhalt kan ge ett annat skador- och restspänningssvar | Överför inte en process från ett lägre legerat verktygsstål |
| Yta efter sänk- eller trådgnistbearbetning | Omgjutet lager, mikrosprickbildning och restspänning kan redan finnas | Tillämpa den angivna borttagnings- och inspektionsprocessupplägget före kulpening |
| Slipad eller polerad arbetsyta | Ytråhet, form och funktionell kontakt kan skadas | Definiera behandling eller uteslutning och slutliga textur- och geometrigränser |
| Skarp egg, smal plan yta eller liten ribba | Kantflisning, avrundning eller förvrängning kan styra acceptansen | Skydda, modifiera genom godkänd design eller kvalificera med explicita skadegränser |
Tabell 1. Materialfamilj och egenskapsfunktion avgör om behandling är genomförbar och vad som måste skyddas.
Varför måste hårdhet och seghet separeras?
Hårdhet anger motstånd mot intryckning vid en definierad provning, inte förmågan hos en egg eller en smal plan yta att tåla upprepade partikelanslag utan att spricka. ASTM E18 beskriver metoder för Rockwell-hårdhetsprovning; standarden kvalificerar inte en kulpeningsprocess och anger inte en säker intensitet för verktygsstål.
Kvalificeringen bör omfatta det godkända hårdhetsintervallet och relevant mikrostruktur, men också den faktiska geometrin och yttillståndet. Ett plant provblock kan förbli oskadat medan en skäregg, ett hål för utstötarstift, ett vasst hörn eller en EDM-skåra får urflisning under samma nominella kulpeningsstråle.
Hur ska ytor efter gnistbearbetning och slipning hanteras?
Elektrisk urladdningsbearbetning kan lämna ett omgjutet lager, värmepåverkat material, restspänningar och mikrosprickor. Tillämplig ritning eller tillverkningsplan kan kräva borttagning och inspektion. Kulpening ersätter inte den metoden och får inte användas för att dölja sprickor.
Slipning och polering kan också orsaka brännskador, sprickor eller dragspänningar. Om arbetsytan ska kulpenas måste slutliga ytjämnheter, planhet, profil- och dimensionsgränser kvalificeras. Om efterbehandling följer kulpening måste den tillåtna materialavverkningen och den bibehållna effekten kontrolleras.
Hur väljs kulpeningsmedium- och slagförhållanden?
Mediematerial, storlek, hårdhet, form och tillstånd samverkar med partikelhastighet, vinkel, flöde, exponering och verktygsstålets yta. En större, hårdare eller snabbare partikel är inte automatiskt bättre. Testfönstret bör utgå från det styrande kravet och använda kriterier för skadestopp, inte från en önskan att maximera intensiteten.
Vassa eller trasiga medier, kontaminering och separatorfel kan vara särskilt skadliga på en hårdpolerad yta. Inspektion av driftsblandning och reaktionsgränser är därför en del av applikationskontrollen, inte bara en anskaffningskontroll.
Vilka ytor kan behöva exkluderas eller maskeras?
Skäreggar, skärande områden, polerade hålrum, tätningsytor, lagerpassningar, gängor och mycket tunna ribbor kan vara funktionellt eller geometriskt känsliga. Behandlings-, exkluderings- och övergångszoner måste vara tydliga. Maskering får inte repa verktyget eller sprida inkompatibelt material.
En kontaktpunkt som är dold av en fixtur behöver en godkänd flerpositionsväg om den tillhör behandlingszonen. Informell omorientering kan skapa både missade områden och kumulativ överexponering.

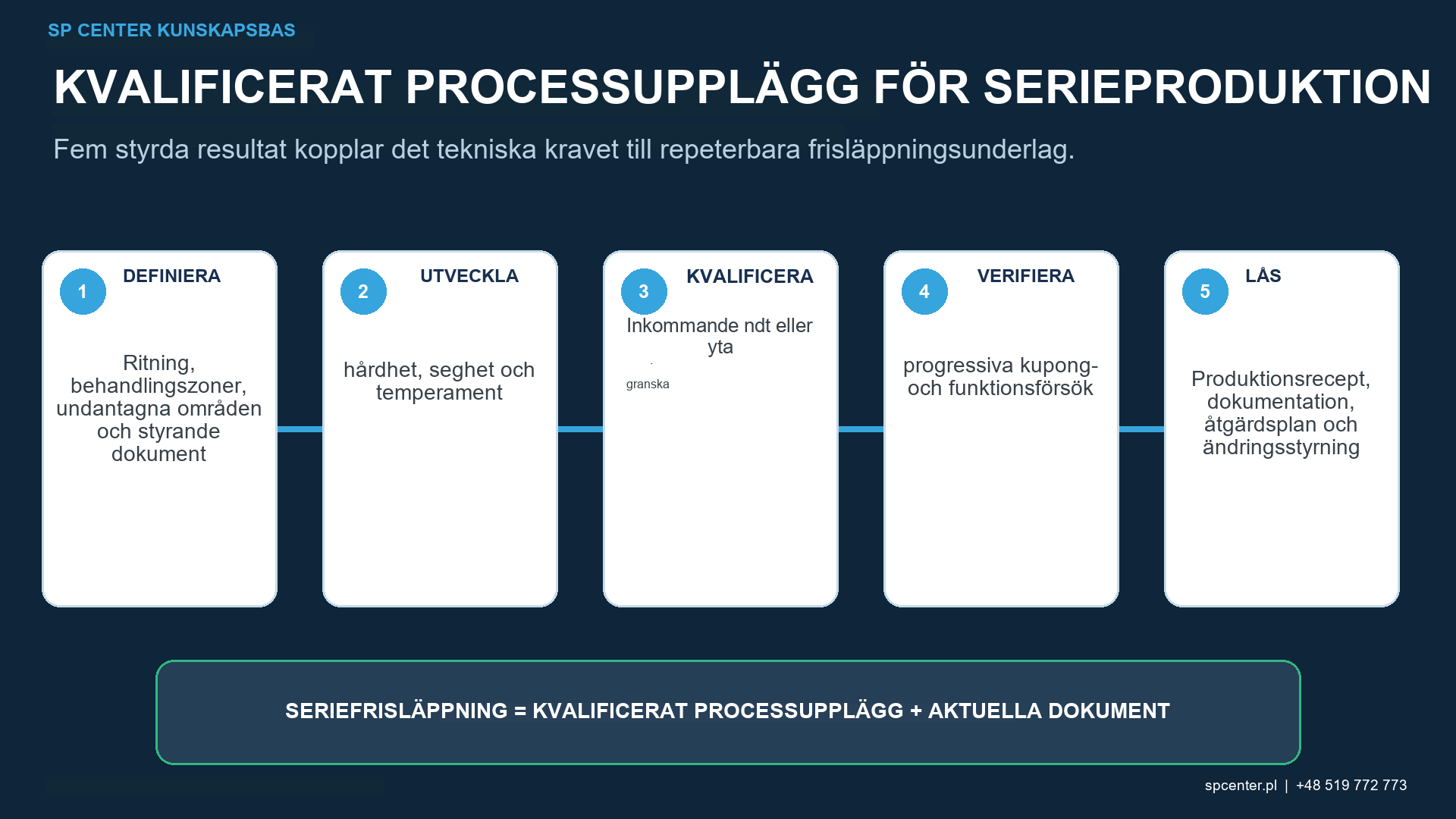

Vilka underlag stöder kvalificering och frigivning?
| Underlagsnivåer | Vad den besvarar | Vad den inte kan bevisa ensam |
|---|---|---|
| Sort, värmebehandling, hårdhet och mikrostruktur | Vilket verktygsståls tillstånd inträder i kulpening? | Att den valda strömmen kommer att vara skadefri |
| Inkommande oförstörande provning och ytinspektion | Finns sprickor, gnistskador eller slipningsdefekter frånvarande enligt den erforderliga metoden? | Att kulpening skapar önskad spänningsprofil |
| Almenintensitet och mättnad | Är strömmen verifierad i den godkända testuppställningen? | Är vassa kanter, polerade ytor eller håligheter acceptabla? |
| Komponenttäckning | Visar den auktoriserade zonen de erforderliga slagbevisen? | Är mikrosprickor, ytråhet, dimensioner eller utmattning acceptabla? |
| Yt-, kant- och dimensionsinspektion | Höll sig detaljen inom gränserna för skador, textur, form och storlek? | Är restspänningsdjupet eller termisk stabilitet bevisad? |
| Restspännings- och representativ prestandatestning | Stöder den kvalificerade konfigurationen ett angivet tillämpningskrav? | Kan resultatet överföras till en annan sort, hårdhet, verktyg eller driftstemperatur? |
Tabell 2. Ett överensstämmande Almen-resultat kan inte ersätta verktygsspecifika underlag för skador, ytor, dimensioner eller driftsförhållanden.
Hur påverkar driftstemperaturen det bibehållna tillståndet?
Varmarbetsverktyg och verktyg som utsätts för upprepad uppvärmning kan uppleva restspänningsrelaxation, anlöpning, oxidation, termisk utmattning och ytslitage. Den bibehållna nyttan beror på legering, anlöpning, topptemperatur, varaktighet och cyklisk historia. Ett resultat av restspänning vid rumstemperatur är inte en livstidsgaranti.
Om ett prestandapåstående krävs bör validering representera det faktiska verktygstillståndet och relevant termisk-mekanisk cykel. Publicerade resultat för fjädrar eller andra härdade stål kan förklara mekanismer men ger inte ett universellt recept för verktygsstål.

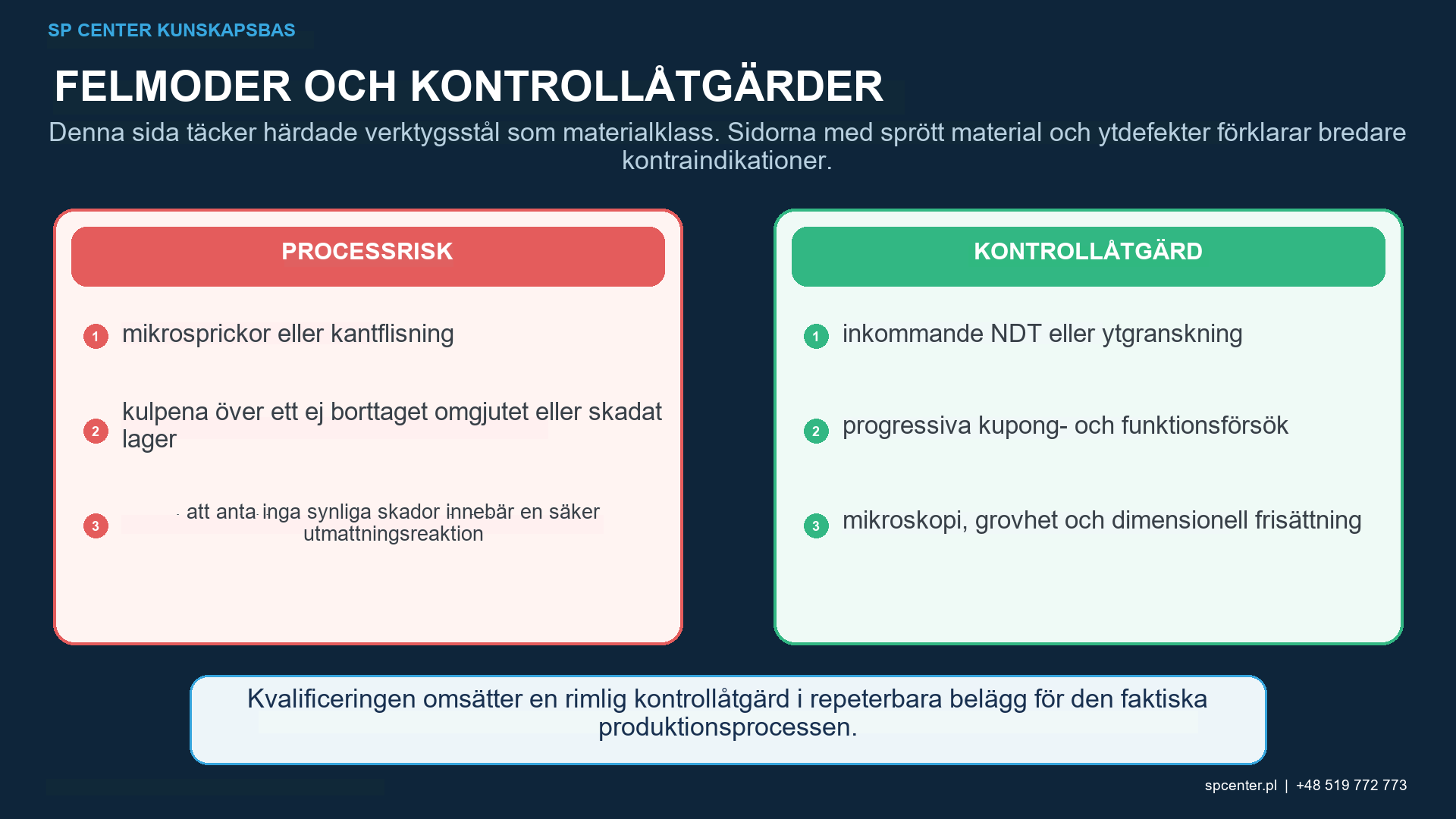

Vilka fynd kräver begränsning?
- Spricka, skada efter gnistbearbetning, slipbränna, urflisad egg eller icke godtagbar hårdmetallrelaterad defekt upptäcks.
- Hårdhet eller anlöpningsförhållande skiljer sig från det kvalificerade materialets tillstånd.
- Täckningsgraden är ofullständig eller överlappar en utesluten precisionsfunktion.
- Ytråhet, eggradie, form, passform eller dimensioner överskrider gränsen.
- Medieförorening, vassa fragment eller överföring upptäcks.
- Senare värme, polering, beläggning eller reparation förändrar den kvalificerade ytan.
Stoppa bearbetningen och spärra produkter som tillverkats sedan det senast verifierade godkända tillståndet. Bevara dokumentation om material, värmebehandling, kulpeningsmedier, fixtur och kontroll och inhämta behörigt beslut om fortsatt hantering. Förnyad kulpening eller polering är inte en automatisk korrigering.
Vad bör en offertförfrågan eller kvalificeringsplan definiera?
| Inmatning av offertförfrågan | Varför det är viktigt | Riskförebyggd |
|---|---|---|
| Exakt verktygsstålskvalitet och produkttillstånd | Separerar legerings-, renhet- och hårdmetallsystem | ”Verktygsstål” behandlas som ett material |
| Värmebehandling, anlöpningsförhållanden och hårdhetsområde | Definierar hållfasthet, seghet och termisk stabilitet | Enbart hårdhet används som ett skadetoleransvärde |
| Ordningsföljd för gnistbearbetning, slipning, polering och beläggning | Identifierar inkommande skador och senare materialborttagning eller värme | Kulpening döljer en defekt eller dess effekt tas bort |
| Behandling, uteslutning och eggkarta | Skyddar arbetsytor, skäreggar, passningar och tunna egenskaper | Aggressiv exponering når en sprödhet eller precision zon |
| Kulpeningsmedium, intensitet, täckningsgrad och skadegränser | Definierar en begränsad test- och produktionsprocess | Ett generiskt aggressivt recept antas vara fördelaktigt |
| Driftsbelastning, temperatur och acceptanskrav | Kopplar validering till faktisk användning | En rumstemperaturkupong blir ett universellt löfte om verktygslivslängd |
Tabell 3. Genomförbarhet av verktygsstål kräver sort, geometri, finbearbetningshistorik och användningsgräns snarare än enbart hårdhet.
Ange även delstorlek och massa, kvantitet, hantering och renlighet, erforderlig oförstörande testning, mätmetoder, certifikat och ändringsbehörighet. Om skadeacceptans eller ett beslut om skärpkantbehandling saknas, bör bearbetningen vänta på styrt klargörande.
Vanliga frågor
Kan härdat verktygsstål kulpenas?
Potentiellt, men endast inom ett skadekontrollerat fönster som är kvalificerat för den faktiska sorten, värmebehandlingen, hårdheten, geometrin, ytan och driftsförhållandena.
Gör högre hårdhet verktygsstål säkrare att kulpena?
Nej. Hårdhet är inte detsamma som seghet eller slagtålighet. Hög hårdhet och hårdmetallhalt kan öka risken för urflisning eller mikrosprickbildning.
Kan kulpening avlägsna mikrosprickor efter gnistbearbetning?
Nej. Ett omgjutet lager och sprickor kräver specificerad borttagning, inspektion och borttagning före kulpening.
Bör skäreggar eller skarpa hörn kulpenas?
Endast med uttryckligt designtillstånd och representativa skadegränser. Många vassa eller precisionseggar kräver skydd.
Bevisar korrekt Almenintensitet att det inte finns någon mikrosprickbildning?
Nej. Intensiteten verifierar strömmen. Mikrosprickor och eggacceptans kräver lämplig komponentinspektion.
Kan en lågintensiv process alltid anses säker?
Nej. Mediets form, hårdhet, vinkel, ytdefekter, egggeometri och exponering spelar också roll. Säkerhet måste demonstreras för den faktiska konfigurationen.
Kommer den tryckande restspänningen att finnas kvar vid varmarbetstemperatur?
Inte nödvändigtvis. Stabilitet beror på legering, anlöpning, temperatur, tid och cyklisk belastning och måste bedömas för användningsområdet.
Vad ska skickas för en genomförbarhetsgranskning av verktygsstål?
Ange stålsort, värmebehandling och hårdhet, styrd ritning, historik för gnistbearbetning och ytbehandling, behandlingszoner, gränser för yta och egg, drifttemperatur, antal och dokumentationskrav.
Viktiga slutsatser
- Behandla inte alla härdade verktygsstål som ett enda material.
- Separera hårdhet från seghet och slagtålighet.
- Avlägsna och kontrollera skador efter gnistbearbetning eller slipning före kulpening.
- Skydda skäreggar, precisionskaviteter och tunna egenskaper om inte annat uttryckligen anges.
- Använd kriterier för skadestopp och ett begränsat kulpeningsmedium- och intensitetsfönster.
- Validera bibehållen prestanda för det faktiska termiska och belastningshöljet.
Relaterade SP Center-guider
- Kulpening av spröda material
- Kulpening av stålkomponenter
- Kulpening före eller efter värmebehandling
- Ytjämnhet efter kulpening
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. ASTM E18, Rockwell-hårdhet hos metalliska material
6. Tange, Studie om optimering av en kulpeningsprocess, SAE 2005-32-0087
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Den citerade forskningen avser specifika stål och prover, inte en universell verktygsstålsprocess. Använd fullständiga kontrollerade arbetskrav.
Författare: Paweł Kmieć
Diskutera en provning av kulpening på härdat verktygsstål: +48 519 772 773 | [email protected]
