Kvalifikujte okno řízeného poškození pro skutečný stupeň, stav, karbidový systém, houževnatost, geometrii a provozní teplotu, spíše než se spoléhejte pouze na tvrdost.
Kalené nástrojové oceli lze někdy kuličkovat, ale vysoká tvrdost nezaručuje toleranci vůči rázu. Houževnatost, množství karbidů, mikrostruktura, zbytkové napětí, historie EDM nebo broušení, ostré hrany a provozní teplota mohou způsobit, že nominálně stabilní proud bude produkovat mikrotrhliny, odštípnutí, zaoblení nebo nepřijatelnou drsnost. Proveditelnost musí být prokázána na skutečném materiálu a prvku.

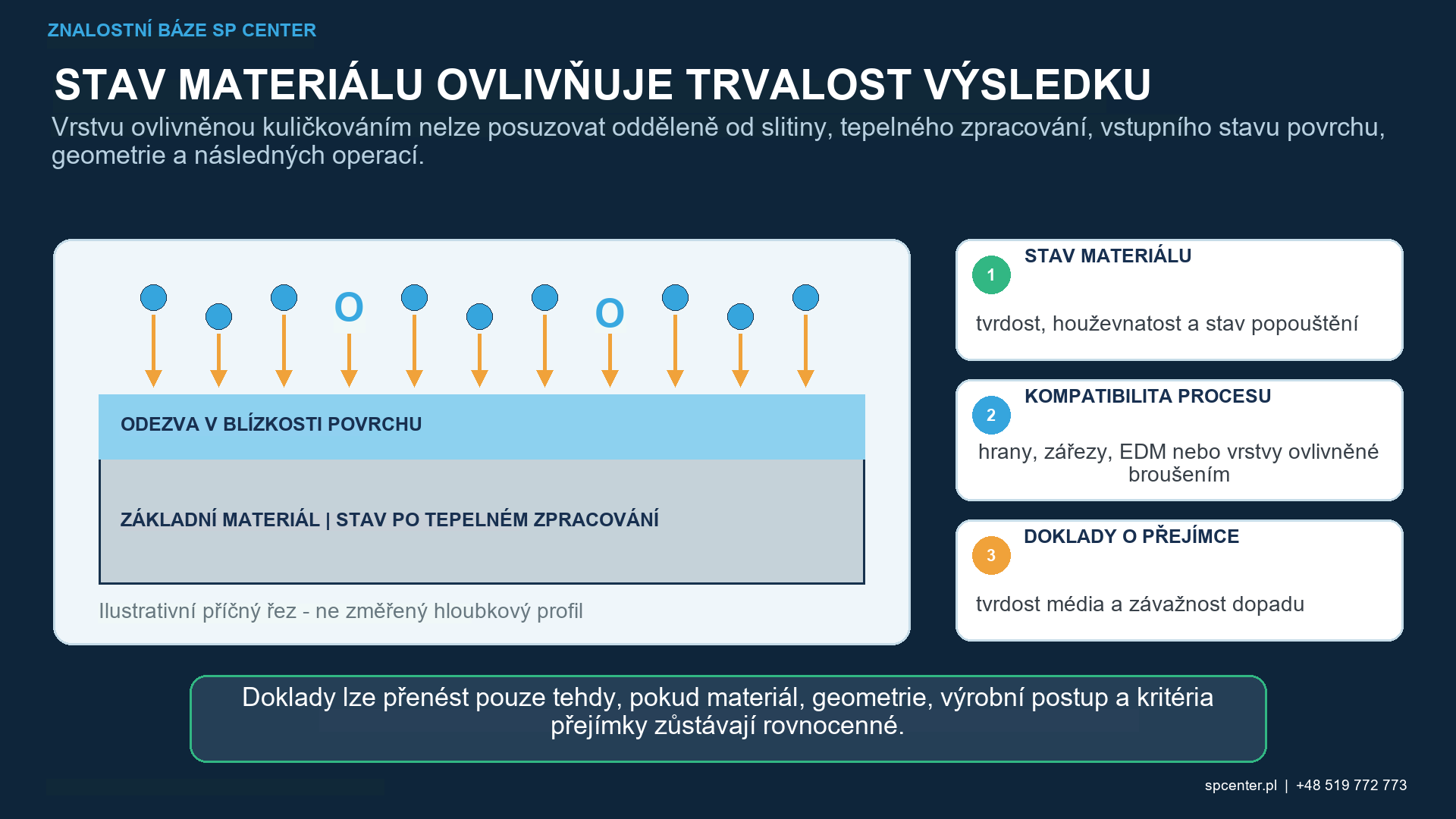

Proč „kalená nástrojová ocel“ není jednou kategorií procesu?
Oceli pro tváření za studena, pro tváření za tepla, rychlořezné a lisovací oceli se liší legováním, typem a rozložením karbidů, čistotou, reakcí na kalení a popouštění a provozním mechanismem. Stejná jmenovitá tvrdost může koexistovat s velmi odlišnou lomovou houževnatostí a tolerancí poškození. Jakost, revize tepelného zpracování a stav popouštění proto patří do základní linie procesu.
| Materiál nebo prvek | Hlavní riziko | Řízená odezva |
|---|---|---|
| Nástrojová ocel pro práci za studena | Vysoká tvrdost, obsah karbidů a omezená lokální houževnatost mohou zvýšit náchylnost k vyštípnutí | Kvalifikujte skutečný druh, tepelné zpracování a geometrii prvku |
| Nástrojová ocel pro práci za tepla | Tepelné cykly a provozní teplota mohou uvolnit nebo přerozdělit účinky kuličkování. | Do validace zahrněte skutečný provozní a pozdější tepelný obal |
| Rychlořezná ocel | Vysoký obsah legovaných materiálů a karbidů může způsobit odlišnou reakci na poškození a zbytkové napětí | Nepřenášejte proces z nástrojové oceli s nižším obsahem legovaných materiálů |
| EDM nebo drátová EDM povrch | Vrstva přelití, mikrotrhliny a zbytkové napětí v tahu již mohou existovat | Před kuličkováním použijte specifikovaný postup pro odstranění a kontrolu |
| Broušený nebo leštěný pracovní povrch | Drsnost, tvar a funkční kontakt mohou být poškozeny | Definujte ošetření nebo vyloučení a konečné limity textury a geometrie |
| Ostrá hrana, úzká ploška nebo malé žebro | Odštípnutí, zaoblení nebo deformace hran mohou ovlivnit přijetí | Chraňte, upravte schváleným návrhem nebo kvalifikujte s explicitními limity poškození |
Tabulka 1. Rodina materiálů a funkce prvku určují, zda je ošetření proveditelné a co musí být chráněno.
Proč musí být tvrdost a houževnatost odděleny?
Tvrdost vyjadřuje odolnost proti vtisku při definované zkoušce, nikoli schopnost hrany nebo úzké plošky odolávat opakovaným nárazům částic bez vzniku trhlin. ASTM E18 uvádí metody zkoušení tvrdosti podle Rockwella; nekvalifikuje proces kuličkování ani nestanovuje bezpečnou intenzitu pro nástrojovou ocel.
Kvalifikace by měla zahrnovat schválený rozsah tvrdosti a příslušnou mikrostrukturu, ale také skutečnou geometrii a stav povrchu. Plochý zkušební blok může zůstat nepoškozený, zatímco na břitu, otvoru pro vyhazovací kolík, ostrém rohu nebo EDM vrubu může při působení stejného jmenovitého proudu dojít k vydrolení.
Jak by se měly manipulovat s EDM a broušenými povrchy?
Elektroerozivní obrábění může zanechat vrstvu přelití, tepelně ovlivněný materiál, zbytkové tahové napětí a mikrotrhliny. Příslušný výkres nebo výrobní plán může vyžadovat odstranění a kontrolu. Kuličkování tento postup nenahrazuje a nesmí se používat k zakrytí trhlin.
Broušení a leštění může rovněž způsobit spálení, trhliny nebo tahové napětí. Pokud má být pracovní plocha kuličkována, musí být kvalifikována konečná drsnost, rovinnost, profil a rozměrové limity. Pokud po kuličkování následuje konečná úprava, je třeba kontrolovat povolený úběr materiálu a zachovaný efekt.
Jak se volí média a podmínky nárazu?
Materiál média, jeho velikost, tvrdost, tvar a stav interagují s rychlostí částic, úhlem, tokem, expozicí a povrchem nástrojové oceli. Větší, tvrdší nebo rychlejší částice není automaticky lepší. Zkušební okno by mělo vycházet z řídícího požadavku a používat kritéria pro zastavení poškození, nikoli z touhy po maximalizaci intenzity.
Ostrá nebo rozbitá média, kontaminace a selhání separátoru mohou být obzvláště škodlivé na tvrdém leštěném povrchu. Provozní kontrola směsi a reakční limity jsou proto součástí kontroly aplikace, nikoli pouze kontroly nákupu.
Které povrchy mohou vyžadovat vyloučení nebo maskování?
Řezné hrany, smykové plochy, leštěné dutiny, těsnicí plochy, ložisková uložení, závity a velmi tenká žebra mohou být funkčně nebo geometricky citlivé. Zóny ošetření, vyloučení a přechodové zóny musí být explicitní. Maskování nesmí poškrábat nástroj ani uvolnit nekompatibilní materiál.
Kontaktní bod skrytý přípravkem potřebuje schválenou vícepolohový postup, pokud patří do zóny ošetření. Neformální přeorientování může vést jak k vynechání oblastí, tak ke kumulativnímu přeexponování.

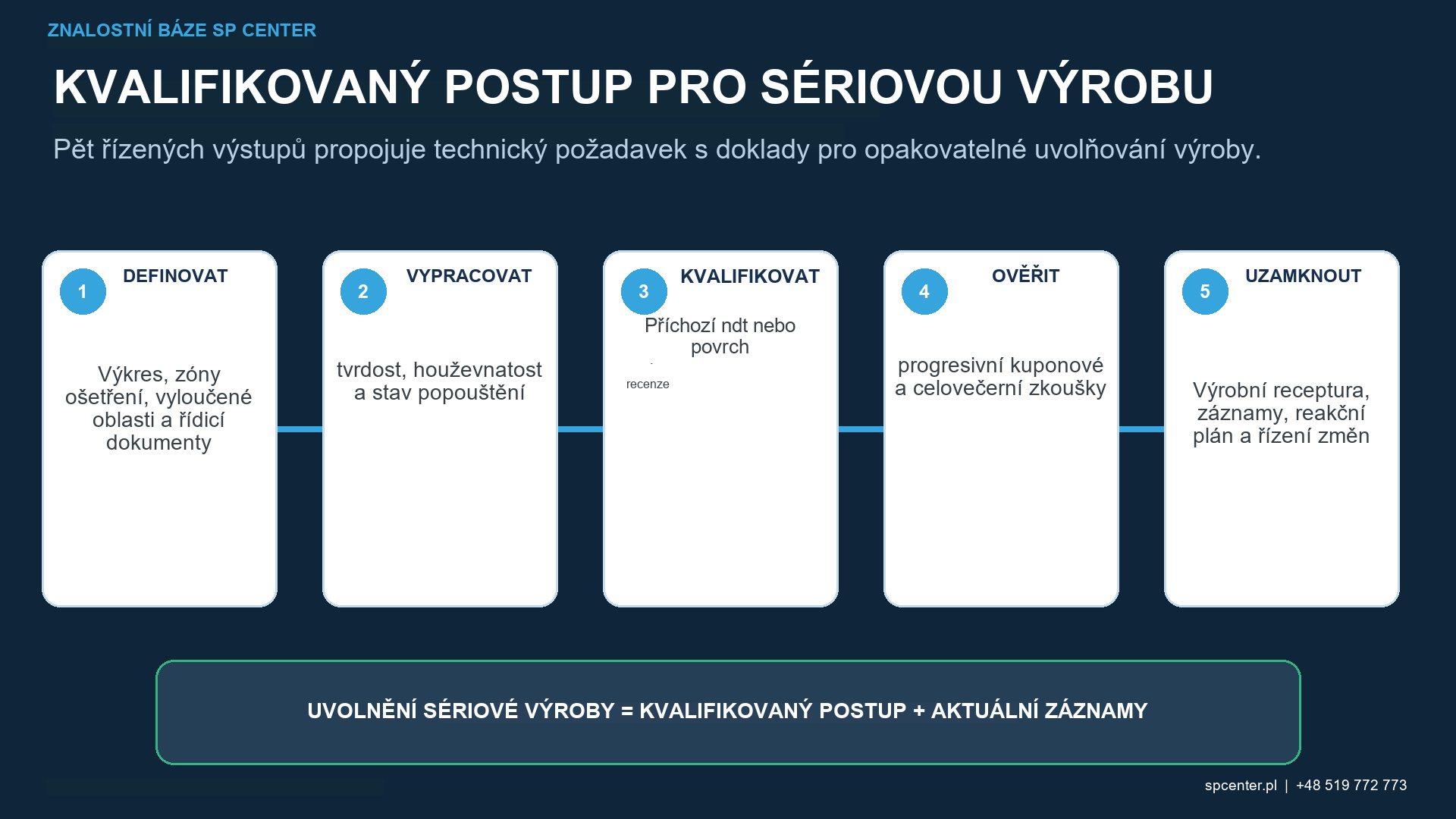

Které doklady podporují kvalifikaci a uvolnění?
| Úroveň dokladů | Na co odpovídá | Co nemůže prokázat sám |
|---|---|---|
| Jakost, tepelné zpracování, tvrdost a mikrostruktura | Jaký stav nástrojové oceli vstupuje do kuličkování? | Že vybraný proud bude bez poškození |
| Vstupní NDT a kontrola povrchu | Jsou trhliny, poškození EDM nebo vady z broušení nepřítomny v požadované metodě? | Že kuličkování vytváří požadovaný profil napětí |
| Almenova intenzita a nasycení | Je proud ověřen ve schváleném zkušebním uspořádání? | Jsou ostré hrany, leštěné povrchy nebo dutiny přijatelné? |
| Pokrytí součásti | Vykazuje autorizovaná zóna požadované doklady o rázu? | Jsou mikrotrhliny, drsnost, rozměry nebo únava přijatelné? |
| Kontrola povrchu, hran a rozměrů | Zůstal díl v mezích poškození, textury, tvaru a velikosti? | Je prokázána hloubka zbytkového napětí nebo tepelná stabilita? |
| Zkouška zbytkového napětí a reprezentativního výkonu | Podporuje kvalifikovaná konfigurace uvedený požadavek na aplikaci? | Lze výsledek přenést na jinou jakost, tvrdost, nástroj nebo provozní teplotu? |
Tabulka 2. Konformní Almenův výsledek nemůže nahradit doklady o poškození, povrchu, rozměrech nebo provozních podmínkách specifické pro nástroj.
Jak provozní teplota ovlivňuje zachovaný stav?
Nástroje pro práci za tepla a nástroje vystavené opakovanému ohřevu mohou zažívat relaxaci zbytkového napětí, popouštění, oxidaci, tepelnou únavu a opotřebení povrchu. Zachovaný stav závisí na slitině, popouštění, maximální teplotě, době trvání a cyklické historii. Výsledek zbytkového napětí při pokojové teplotě není doživotní zárukou.
Pokud je vyžadováno prohlášení o výkonu, validace by měla reprezentovat skutečný stav nástroje a příslušný tepelně-mechanický cyklus. Publikované výsledky pro pružiny nebo jiné kalené oceli mohou vysvětlit mechanismy, ale neposkytují univerzální recept na nástrojovou ocel.

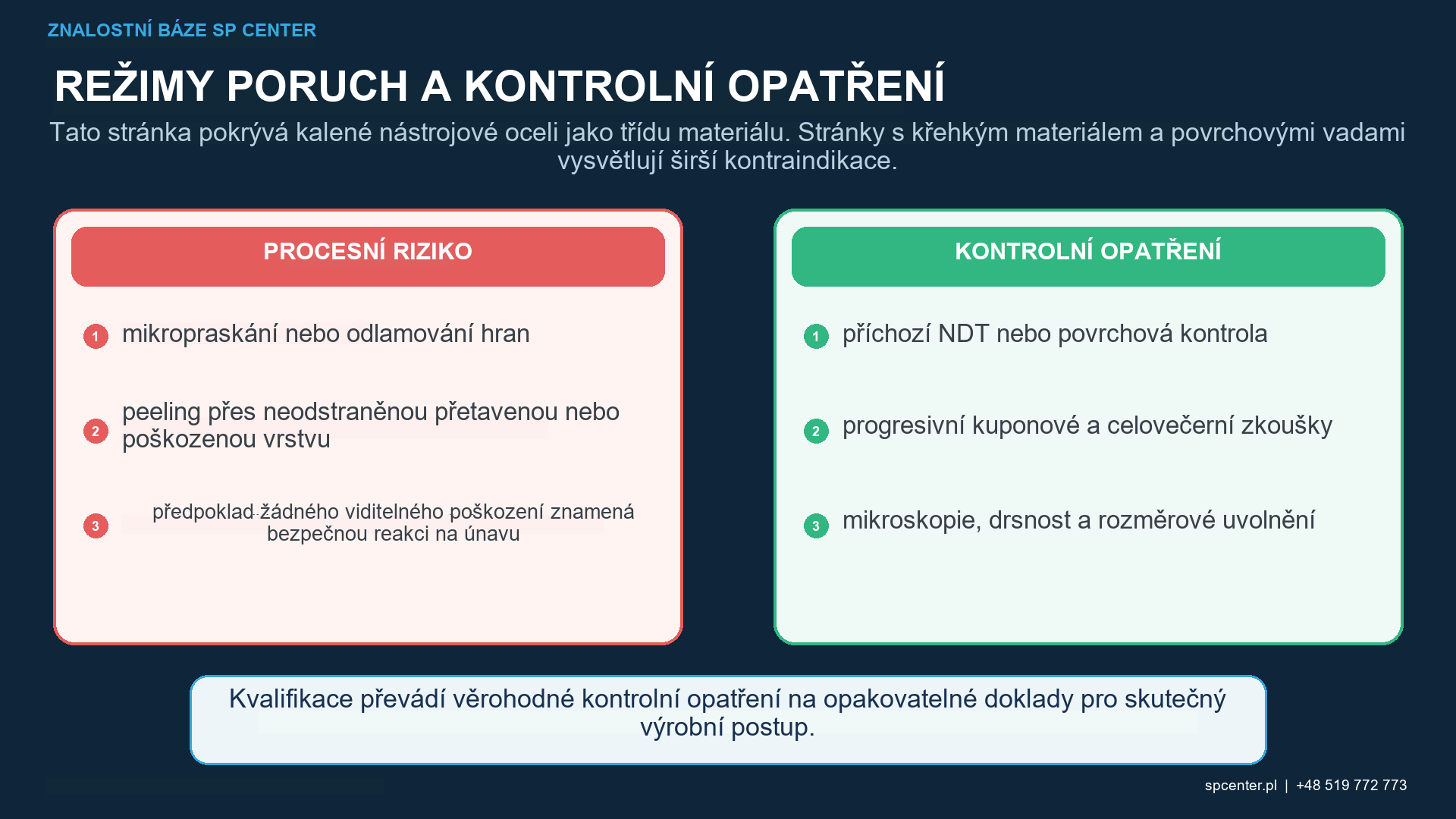

Které zjištění vyžadují omezení?
- Byla zjištěna trhlina, poškození EDM, spálení broušením, odštípnutá hrana nebo nepřijatelná vada související s karbidem.
- Tvrdost nebo stav popouštění se liší od kvalifikovaného stavu materiálu.
- Pokrytí je neúplné nebo přechází na vyloučený přesný prvek.
- Drsnost, poloměr hrany, tvar, uložení nebo rozměry překračují limit.
- Byla zjištěna kontaminace média, ostré úlomky nebo přenos.
- Pozdější tepelné zpracování, leštění, povlakování nebo oprava mění kvalifikovaný povrch.
Zastavte zpracování a zadržte výrobky od posledního ověřeného vyhovujícího stavu. Zachovejte záznamy o materiálu, tepelném zpracování, médiu, přípravku a kontrole a vyžádejte si oprávněné rozhodnutí o dalším postupu. Opakované kuličkování ani leštění není automatickou nápravou.
Co by měla definovat žádost o nabídku (RFQ) nebo kvalifikační plán?
| Vstup RFQ | Proč je to důležité | Zamezení riziku |
|---|---|---|
| Přesná jakost nástrojové oceli a stav produktu | Odděluje systémy slitin, čistoty a karbidů | „Nástrojová ocel“ je považována za jeden materiál |
| Tepelné zpracování, stav popouštění a rozsah tvrdosti | Definuje pevnost, houževnatost a tepelnou stabilitu | Samotná tvrdost se používá jako hodnota tolerance poškození |
| Pořadí EDM, broušení, leštění a povlakování | Identifikuje příchozí poškození a pozdější úběr materiálu nebo teplo | Kuličkování zakrývá vadu nebo odstraňuje její účinek |
| Ošetření, vyloučení a mapa hran | Chrání pracovní plochy, řezné hrany, lícování a tenké prvky | Agresivní vystavení dosahuje křehkosti nebo přesnosti zóna |
| Médium, intenzita, pokrytí a limity poškození | Definuje omezený zkušební a výrobní proces | Předpokládá se, že obecná agresivní receptura je prospěšná |
| Prohlášení o provozním zatížení, teplotě a přijetí | Propojuje validaci se skutečným provozem | Kupón pro pokojovou teplotu se stává univerzálním příslibem životnosti nástroje |
Tabulka 3. Provedení nástrojové oceli vyžaduje spíše jakost, geometrii, historii povrchové úpravy a hranici provozu než pouze tvrdost.
Uveďte také velikost a hmotnost dílu, množství, manipulaci a čistotu, požadované NDT, metody měření, certifikáty a oprávnění ke změně. Pokud chybí rozhodnutí o přijetí poškození nebo ošetření ostré hrany, mělo by zpracování počkat na kontrolované vyjasnění.
Často kladené otázky
Lze kuličkovat kalenou nástrojovou ocel?
Potenciálně, ale pouze v rámci okna s kontrolovaným poškozením, které odpovídá skutečné jakosti, tepelnému zpracování, tvrdosti, geometrii, povrchu a provozním podmínkám.
Znamená vyšší tvrdost nástrojové oceli, že je její kuličkování bezpečnější?
Ne. Tvrdost se nerovná houževnatosti ani toleranci rázu. Vysoká tvrdost a obsah karbidů mohou zvýšit riziko odštípnutí nebo mikrotrhlin.
Může kuličkování odstranit mikrotrhliny po elektroerozivním obrábění?
Ne. Přetavená vrstva a trhliny vyžadují před kuličkováním předepsané odstranění, kontrolu a rozhodnutí o dalším postupu.
Mají se kuličkovat břity nebo ostré rohy?
Pouze s výslovným povolením návrhu a reprezentativními limity poškození. Mnoho ostrých nebo přesných hran vyžaduje ochranu.
Dokazuje správná Almenova intenzita, že se nevyskytují mikrotrhliny?
Ne. Intenzita ověřuje proud. Mikrotrhliny a akceptace hran vyžadují vhodnou kontrolu součásti.
Lze proces s nízkou intenzitou vždy považovat za bezpečný?
Ne. Důležitý je také tvar média, tvrdost, úhel, povrchové vady, geometrie hran a expozice. Bezpečnost musí být prokázána pro skutečnou konfiguraci.
Zůstane tlakové zbytkové napětí při teplotě pro práci za tepla?
Ne nutně. Stabilita závisí na slitině, popouštění, teplotě, čase a cyklickém zatížení a musí být posouzena pro provozní rozsah.
Co by mělo být zasláno k posouzení proveditelnosti nástrojové oceli?
Zašlete jakost, tepelné zpracování a tvrdost, řízené tažení, historii EDM a konečné úpravy, zóny, meze povrchu a hran, provozní teplotu, množství a záznamy.
Klíčové poznatky
- Nepovažujte všechny kalené nástrojové oceli za jeden materiál.
- Oddělte tvrdost od houževnatosti a tolerance poškození nárazem.
- Před kuličkováním odstraňte a zkontrolujte poškození EDM nebo broušením.
- Chraňte řezné hrany, přesné dutiny a tenké prvky, pokud není výslovně uvedeno jinak.
- Použijte kritéria pro zastavení poškození a omezené okno média a intenzity.
- Ověřte zachovaný výkon pro skutečnou tepelnou a zatěžovací obálku.
Související průvodci SP Center
- Kuličkování křehkých materiálů
- Kuličkování ocelových komponentů
- Kuličkování před tepelným zpracováním nebo po něm
- Drsnost povrchu po kuličkování
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. ASTM E18, Tvrdost kovových materiálů podle Rockwella
5. Evans a Millan, Vliv mikrodeformací a velikosti částic na únavové vlastnosti oceli, SAE 640445
6. Tange, Studie o optimalizaci procesu kuličkování, SAE 2005-32-0087
7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Citovaný výzkum se týká specifických ocelí a vzorků, nikoli univerzálního procesu pro nástrojovou ocel. Použijte kompletní kontrolované požadavky na práci.
