Ein schadensbeherrschtes Fenster für tatsächliche Sorte, Anlasszustand, Karbidsystem, Zähigkeit, Geometrie und Betriebstemperatur qualifizieren statt Härte allein zu verwenden
Gehärtete Werkzeugstähle können in bestimmten Fällen verfestigungsgestrahlt werden, hohe Härte garantiert jedoch keine Auftreffverträglichkeit. Zähigkeit, Karbidpopulation, Gefüge, Eingangseigenspannung, Erodier- oder Schleifhistorie, scharfe Kanten und Betriebstemperatur können dazu führen, dass ein nominal stabiler Strahl Mikrorisse, Ausbrüche, Abrundung oder unzulässige Rauheit erzeugt. Die Machbarkeit wird am tatsächlichen Werkstoff und Merkmal belegt.
Warum ist „gehärteter Werkzeugstahl“ keine einzelne Prozesskategorie?
Kaltarbeits-, Warmarbeits-, Schnellarbeits- und Formenstähle unterscheiden sich in Legierung, Karbidart und -verteilung, Reinheit, Härte- und Anlassverhalten sowie Einsatzmechanismus. Dieselbe Nennhärte kann mit sehr unterschiedlicher Bruchzähigkeit und Schadenstoleranz verbunden sein. Sorte, Wärmebehandlungsrevision und Anlasszustand gehören deshalb zum Ausgangszustand.
| Werkstoff oder Merkmal | Hauptrisiko | Gelenkte Reaktion |
|---|---|---|
| Kaltarbeitsstahl | Hohe Härte, Karbidpopulation und begrenzte örtliche Zähigkeit können Ausbruchsempfindlichkeit erhöhen | Tatsächliche Sorte, Wärmebehandlung und Merkmalgeometrie qualifizieren |
| Warmarbeitsstahl | Thermische Zyklen und Einsatztemperatur können Strahlwirkungen abbauen oder umlagern | Tatsächlichen Betriebs- und späteren Wärmebereich in die Validierung aufnehmen |
| Schnellarbeitsstahl | Hoher Legierungs- und Karbidgehalt kann andere Schadens- und Eigenspannungsantwort erzeugen | Prozess nicht von niedriger legiertem Werkzeugstahl übertragen |
| Funkenerodierte Oberfläche | Umschmelzschicht, Mikrorisse und Zugeigenspannungen können vorhanden sein | Vorgeschriebenen Abtrag und Prüfablauf vor dem Strahlen durchführen |
| Geschliffene oder polierte Arbeitsfläche | Rauheit, Form und Funktionskontakt können beschädigt werden | Behandlung oder Ausschluss sowie Endtextur- und Geometriegrenzen definieren |
| Scharfe Kante, dünner Steg oder kleine Rippe | Kantenausbruch, Abrundung oder Verzug kann die Abnahme bestimmen | Schützen, konstruktiv freigegeben ändern oder mit ausdrücklichen Schadensgrenzen qualifizieren |
Tabelle 1. Werkstofffamilie und Merkmalfunktion bestimmen Machbarkeit und Schutzbedarf.
Warum müssen Härte und Zähigkeit getrennt werden?
Härte beschreibt Widerstand gegen Eindringen in einer definierten Prüfung, nicht die Fähigkeit einer Kante oder eines dünnen Stegs, wiederholte Partikelauftreffer ohne Riss zu ertragen. ASTM E18 liefert Rockwell-Härteprüfverfahren; die Norm qualifiziert keinen Strahlprozess und definiert keine sichere Intensität für Werkzeugstahl.
Die Qualifizierung umfasst freigegebenen Härtebereich und relevantes Gefüge, aber auch tatsächliche Geometrie und Oberfläche. Ein ebener Block kann bestehen, während Schneide, Auswerferbohrung, scharfe Ecke oder Erodierkerbe unter demselben Strahl ausbricht.
Wie werden erodierte und geschliffene Flächen behandelt?
Funkenerosion kann Umschmelzschicht, wärmebeeinflusstes Material, Zugeigenspannung und Mikrorisse hinterlassen. Zeichnung oder Fertigungsplan kann deren Entfernung und Prüfung fordern. Verfestigungsstrahlen ersetzt diesen Ablauf nicht und darf Risse nicht verdecken.
Auch Schleifen und Polieren kann Brand, Risse oder Zugspannung einbringen. Wird die Arbeitsfläche gestrahlt, werden Endrauheit, Ebenheit, Profil und Maße qualifiziert. Folgt Feinbearbeitung, bleiben zulässiger Abtrag und erhaltene Wirkung gelenkt.
Wie werden Strahlmittel und Auftreffbedingungen gewählt?
Strahlmittelwerkstoff, -größe, -härte, -form und -zustand wirken mit Partikelgeschwindigkeit, Winkel, Massenstrom, Exposition und Werkzeugstahloberfläche zusammen. Größere, härtere oder schnellere Partikel sind nicht automatisch besser. Das Versuchsfenster beginnt bei der maßgebenden Forderung und nutzt Schadensabbruchkriterien, statt Intensität zu maximieren.
Scharfe oder gebrochene Körner, Verunreinigung und Separatorfehler können auf harter polierter Fläche besonders schädlich sein. Betriebsmischungsprüfung und Reaktionsgrenzen sind daher Teil der Anwendungskontrolle.
Welche Flächen benötigen Ausschluss oder Maskierung?
Schneiden, Scherstegen, polierte Kavitäten, Dichtflächen, Passungen, Gewinde und sehr dünne Rippen können funktionell oder geometrisch empfindlich sein. Behandlung, Ausschluss und Übergang werden ausdrücklich festgelegt. Maskierung darf das Werkzeug weder verkratzen noch unverträgliches Material abgeben.
Liegt ein Vorrichtungskontakt in der Behandlungszone, benötigt er eine freigegebene Mehrlagenroute. Informelles Umspannen kann sowohl Lücken als auch kumulative Überexposition erzeugen.

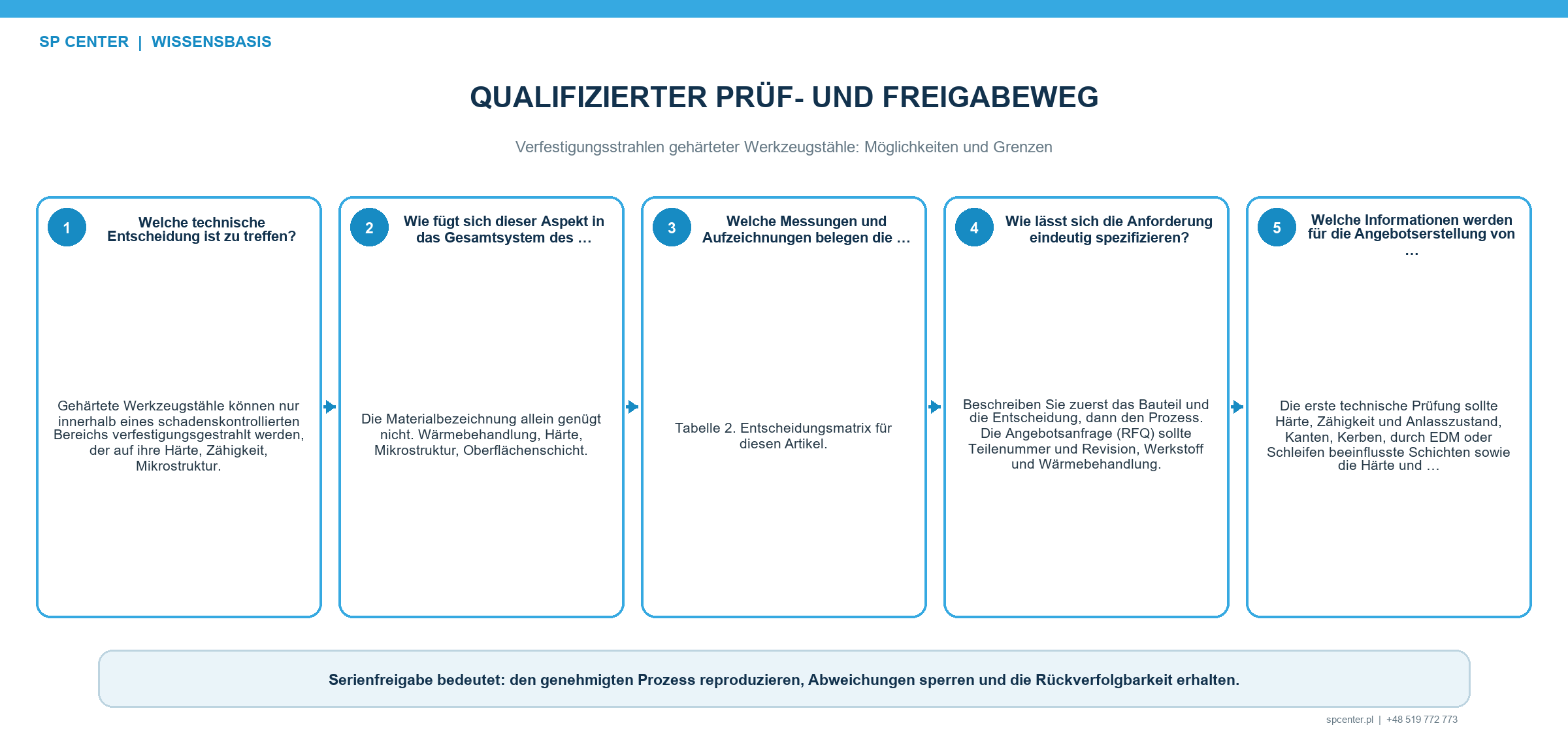

Welche Nachweise stützen Qualifizierung und Freigabe?
| Nachweisebene | Beantwortete Frage | Allein nicht belegt |
|---|---|---|
| Sorte, Wärmebehandlung, Härte und Gefüge | Welcher Werkzeugstahlzustand kommt zum Strahlen? | Gewählter Strahl ist schadensfrei |
| Eingangs-ZfP und Oberflächenprüfung | Sind Risse, Erodier- oder Schleifschäden nach geforderter Methode ausgeschlossen? | Strahlen erzeugt gewünschtes Spannungsprofil |
| Almen-Intensität und Sättigung | Ist der Strahl in der freigegebenen Anordnung verifiziert? | Scharfe Kanten, polierte Flächen oder Kavitäten sind zulässig |
| Bedeckungsgrad am Bauteil | Zeigt die freigegebene Zone geforderte Auftreffspuren? | Mikrorisse, Rauheit, Maße oder Ermüdung sind zulässig |
| Oberflächen-, Kanten- und Maßprüfung | Bleibt das Bauteil innerhalb von Schadens-, Textur-, Form- und Maßgrenzen? | Eigenspannungstiefe oder Wärmestabilität ist belegt |
| Eigenspannungs- und repräsentative Leistungsprüfung | Stützt die qualifizierte Konfiguration eine bestimmte Anwendungsaussage? | Ist Übertragung auf andere Sorte, Härte, Werkzeug oder Temperatur zulässig |
Tabelle 2. Ein zulässiger Almen-Wert ersetzt keine werkzeugspezifischen Schadens-, Oberflächen-, Maß- oder Einsatznachweise.
Wie beeinflusst Betriebstemperatur den erhaltenen Zustand?
Warmarbeitswerkzeuge und wiederholt erwärmte Werkzeuge können Eigenspannungsabbau, Anlassen, Oxidation, thermische Ermüdung und Verschleiß erfahren. Erhaltene Wirkung hängt von Legierung, Anlasszustand, Spitzentemperatur, Dauer und Zyklen ab. Eine Eigenspannungsmessung bei Raumtemperatur ist keine Standzeitgarantie.
Ist eine Leistungsaussage gefordert, repräsentiert die Validierung Werkzeugzustand und thermisch-mechanischen Zyklus. Veröffentlichte Ergebnisse für Federn oder andere hochfeste Stähle erklären Mechanismen, liefern aber kein allgemeines Werkzeugstahlrezept.
Welche Befunde erfordern Eingrenzung?
- Riss, Erodierschaden, Schleifbrand, Kantenausbruch oder unzulässiger Karbidfehler wird gefunden.
- Härte oder Anlasszustand weicht vom qualifizierten Werkstoffzustand ab.
- Bedeckungsgrad ist unvollständig oder überschreitet eine Präzisionsausschlussfläche.
- Rauheit, Kantenradius, Form, Passung oder Maße überschreiten die Grenze.
- Strahlmittelverunreinigung, scharfe Bruchstücke oder Übertrag wird festgestellt.
- Spätere Wärme, Politur, Beschichtung oder Reparatur verändert die qualifizierte Fläche.
Bearbeitung stoppen und Produkt seit dem letzten verifiziert zulässigen Zustand eingrenzen. Werkstoff-, Wärmebehandlungs-, Strahlmittel-, Vorrichtungs- und Prüfnachweise sichern und die befugte Entscheidung einholen. Erneutes Strahlen oder Polieren ist keine automatische Korrektur.
Was gehört in Anfrage oder Qualifizierungsplan?
| Angabe in der Anfrage | Bedeutung | Verhindertes Risiko |
|---|---|---|
| Genaue Werkzeugstahlsorte und Lieferzustand | Trennt Legierungs-, Reinheits- und Karbidsysteme | Werkzeugstahl gilt als ein Werkstoff |
| Wärmebehandlung, Anlasszustand und Härtebereich | Definiert Festigkeit, Zähigkeit und Wärmestabilität | Härte allein gilt als Schadenstoleranz |
| Erodier-, Schleif-, Polier- und Beschichtungsfolge | Zeigt Eingangsschäden und späteren Abtrag oder Wärme | Strahlen verdeckt Fehler oder Wirkung wird entfernt |
| Behandlungs-, Ausschluss- und Kantenplan | Schützt Arbeitsflächen, Schneiden, Passungen und dünne Merkmale | Aggressive Exposition erreicht spröde oder präzise Zone |
| Strahlmittel, Intensität, Bedeckungsgrad und Schadensgrenzen | Definiert begrenzten Versuch und Serienprozess | Ein allgemeines aggressives Rezept gilt als vorteilhaft |
| Betriebslast, Temperatur und Abnahmeaussage | Verknüpft Validierung mit dem Einsatz | Raumtemperaturprobe wird allgemeines Standzeitversprechen |
Tabelle 3. Werkzeugstahlmachbarkeit benötigt Sorte, Geometrie, Bearbeitungshistorie und Einsatzgrenze statt Härte allein.
Zusätzlich Bauteilgröße und Masse, Menge, Handhabung und Sauberkeit, ZfP, Messverfahren, Zeugnisse und Änderungsbefugnis angeben. Fehlt die Schadensabnahme oder Entscheidung für eine scharfe Kante, wartet die Bearbeitung auf gelenkte Klärung.
Häufig gestellte Fragen
Kann gehärteter Werkzeugstahl verfestigungsgestrahlt werden?
Möglicherweise, aber nur in einem schadensbeherrschten Fenster für tatsächliche Sorte, Wärmebehandlung, Härte, Geometrie, Oberfläche und Einsatz.
Macht höhere Härte Werkzeugstahl sicherer beim Strahlen?
Nein. Härte ist nicht Zähigkeit oder Auftreffverträglichkeit. Hohe Härte und Karbidgehalt können Ausbruch- oder Mikrorissrisiko erhöhen.
Kann Verfestigungsstrahlen Erodier-Mikrorisse entfernen?
Nein. Umschmelzschicht und Risse benötigen vorgeschriebenen Abtrag, Prüfung und Entscheidung vor dem Strahlen.
Dürfen Schneiden oder scharfe Kanten gestrahlt werden?
Nur mit ausdrücklicher Konstruktionsfreigabe und repräsentativen Schadensgrenzen. Viele scharfe oder Präzisionskanten benötigen Schutz.
Belegt korrekte Almen-Intensität die Freiheit von Mikrorissen?
Nein. Die Intensität verifiziert den Strahl. Mikroriss- und Kantenabnahme benötigt geeignete Bauteilprüfung.
Ist ein Prozess mit niedriger Intensität immer sicher?
Nein. Strahlmittelform, Härte, Winkel, Oberflächenfehler, Kantengeometrie und Exposition wirken ebenfalls. Sicherheit wird an der Konfiguration nachgewiesen.
Bleiben Druckeigenspannungen bei Warmarbeitstemperatur erhalten?
Nicht zwingend. Stabilität hängt von Legierung, Anlasszustand, Temperatur, Zeit und zyklischer Last ab und wird für den Betriebsbereich bewertet.
Welche Angaben braucht eine Machbarkeitsprüfung?
Benötigt werden Sorte, Wärmebehandlung und Härte, Zeichnung, Erodier- und Feinbearbeitungshistorie, Zonen, Oberflächen- und Kantengrenzen, Betriebstemperatur, Menge und Aufzeichnungen.
Die wichtigsten Punkte
- Nicht alle gehärteten Werkzeugstähle als einen Werkstoff behandeln.
- Härte von Zähigkeit und Auftreffschadenstoleranz trennen.
- Erodier- oder Schleifschäden vor dem Strahlen entfernen und prüfen.
- Schneiden, Präzisionskavitäten und dünne Merkmale ohne ausdrückliche Qualifizierung schützen.
- Schadensabbruchkriterien und ein begrenztes Strahlmittel- und Intensitätsfenster verwenden.
- Erhaltene Leistung für tatsächlichen Wärme- und Lastbereich validieren.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen spröder Werkstoffe
- Verfestigungsstrahlen von Stahlbauteilen
- Verfestigungsstrahlen vor oder nach der Wärmebehandlung
- Oberflächenrauheit nach dem Verfestigungsstrahlen
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
4. ASTM E18, Rockwell Hardness of Metallic Materials
6. Tange, Study on Optimizing a Shot-Peening Process, SAE 2005-32-0087
7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Die Forschung betrifft bestimmte Stähle und Proben, nicht einen allgemeinen Werkzeugstahlprozess. Es gelten vollständige gelenkte Auftragsforderungen.
