Kvalifikujte okno s kontrolovaným poškodením pre skutočný stupeň, stav, karbidový systém, húževnatosť, geometriu a prevádzkovú teplotu, namiesto toho, aby ste sa spoliehali len na tvrdosť.
Kalené nástrojové ocele sa niekedy dajú guľôčkovať, ale vysoká tvrdosť nezaručuje toleranciu voči nárazu. Húževnatosť, množstvo karbidov, mikroštruktúra, zadržané napätie, história EDM alebo brúsenia, ostré hrany a prevádzková teplota môžu spôsobiť, že nominálne stabilný prúd bude produkovať mikrotrhliny, odštiepenie, zaoblenie alebo neprijateľnú drsnosť. Uskutočniteľnosť sa musí preukázať na skutočnom materiáli a prvku.

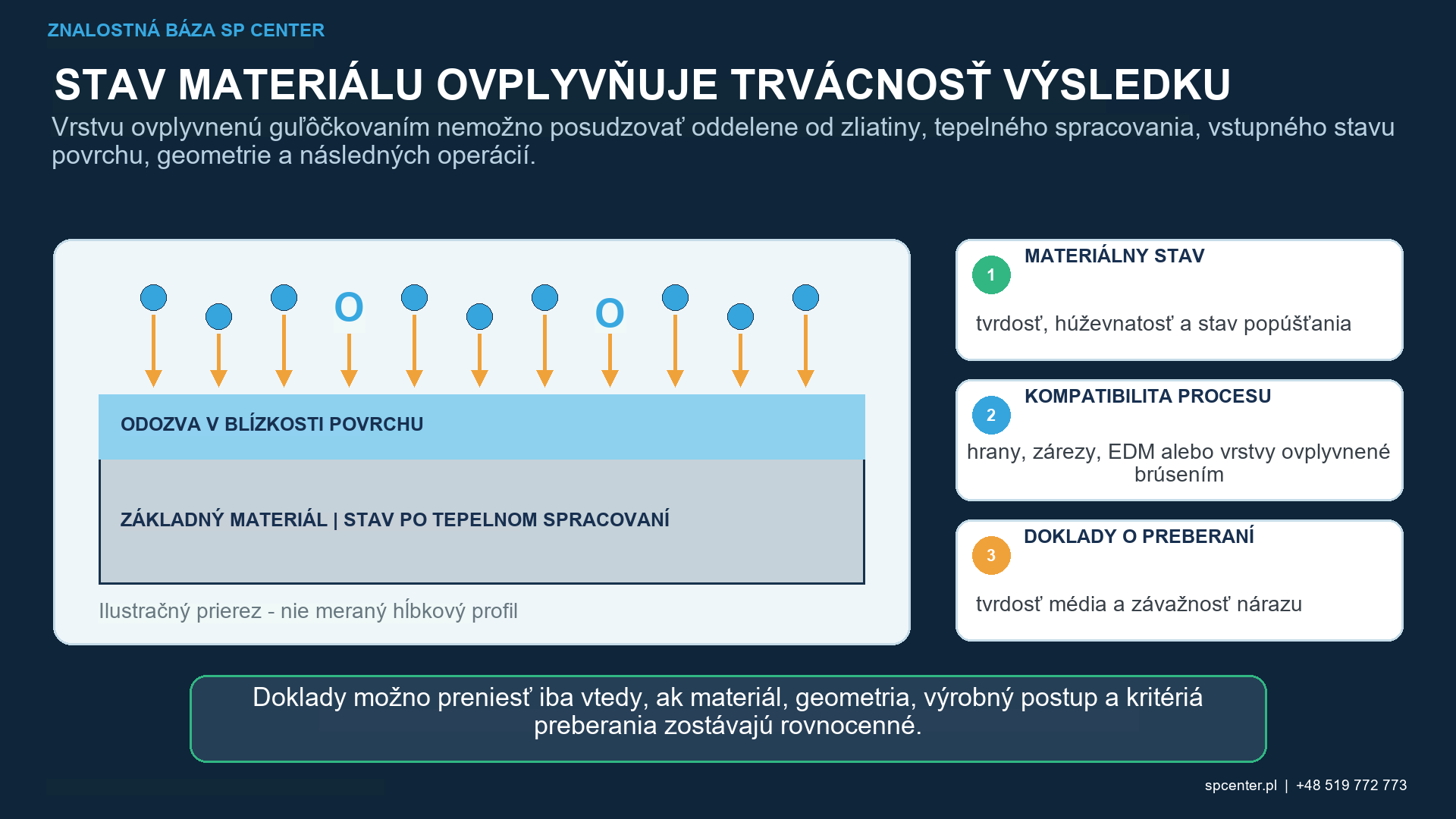

Prečo „kalená nástrojová oceľ“ nie je jednou kategóriou procesu?
Ocele na tvárnenie za studena, za tepla, rýchlorezné a lisovacie nástroje sa líšia legovaním, typom a rozložením karbidov, čistotou, reakciou na kalenie a popúšťanie a mechanizmom prevádzky. Rovnaká nominálna tvrdosť môže koexistovať s veľmi odlišnou lomovou húževnatosťou a toleranciou poškodenia. Akosť, revízia tepelného spracovania a stav popúšťania preto patria do základnej línie procesu.
| Materiál alebo prvok | Hlavné riziko | Kontrolovaná odozva |
|---|---|---|
| Nástrojová oceľ na tvárnenie za studena | Vysoká tvrdosť, množstvo karbidov a obmedzená lokálna húževnatosť môžu zvýšiť citlivosť na odštiepenie | Kvalifikujte skutočný druh, tepelné spracovanie a geometriu prvku |
| Nástrojová oceľ na tvárnenie za tepla | Tepelné cykly a prevádzková teplota môžu uvoľniť alebo prerozdeliť účinky guľôčkovania | Do validácie zahrňte skutočný prevádzkový a neskorší tepelný obal |
| Rýchlorezná oceľ | Vysoký obsah legiácie a karbidu môže spôsobiť odlišné poškodenie a odozvu na zvyškové napätie | Neprenášajte proces z nástrojovej ocele s nižším obsahom legiácie |
| EDM alebo drôtové EDM povrch | Preliata vrstva, mikrotrhliny a zvyškové napätie v ťahu už môžu existovať | Pred guľôčkovaním použite špecifikovanú cestu odstránenia a kontroly |
| Brúsený alebo leštený pracovný povrch | Drsnosť, tvar a funkčný kontakt môžu byť poškodené | Definujte úpravu alebo vylúčenie a konečné limity textúry a geometrie |
| Ostrá hrana, úzka plôška alebo malé rebro | Odštiepenie, zaoblenie alebo deformácia hrán môžu ovplyvniť prijateľnosť | Chrániť, upraviť schváleným návrhom alebo kvalifikovať s explicitnými limitmi poškodenia |
Tabuľka 1. Rodina materiálov a funkcia prvku určujú, či je úprava uskutočniteľná a čo musí byť chránené.
Prečo musia byť tvrdosť a húževnatosť oddelené?
Tvrdosť vyjadruje odolnosť proti vtlačku pri definovanej skúške, nie schopnosť hrany alebo úzkej plôšky odolávať opakovaným nárazom častíc bez vzniku trhlín. ASTM E18 uvádza metódy skúšania tvrdosti podľa Rockwella; nekvalifikuje proces guľôčkovania ani nestanovuje bezpečnú intenzitu pre nástrojovú oceľ.
Kvalifikácia má zahŕňať schválený rozsah tvrdosti a príslušnú mikroštruktúru, ale aj skutočnú geometriu a stav povrchu. Plochý skúšobný blok môže zostať nepoškodený, zatiaľ čo na reznej hrane, otvore pre vyhadzovací kolík, ostrom rohu alebo EDM vrube môže pri pôsobení rovnakého menovitého prúdu dôjsť k vydroleniu.
Ako by sa mali manipulovať s EDM a brúsenými povrchmi?
Elektroerozívne obrábanie môže zanechať vrstvu prelievania, tepelne ovplyvnený materiál, zvyškové napätie v ťahu a mikrotrhliny. Príslušný výkres alebo výrobný plán môže vyžadovať odstránenie a kontrolu. Guľôčkovanie nie je náhradou za túto metódu a nesmie sa použiť na skrytie trhlín.
Brúsenie a leštenie môžu tiež spôsobiť spálenie, praskliny alebo napätie v ťahu. Ak sa má pracovný povrch guľôčkovať, musí sa kvalifikovať konečná drsnosť, rovinnosť, profil a rozmerové limity. Ak po guľôčkovaní nasleduje konečná úprava, je potrebné kontrolovať povolený úber materiálu a zachovaný efekt.
Ako sa vyberajú médiá a podmienky nárazu?
Materiál média, veľkosť, tvrdosť, tvar a stav interagujú s rýchlosťou častíc, uhlom, prietokom, expozíciou a povrchom nástrojovej ocele. Väčšia, tvrdšia alebo rýchlejšia častica nie je automaticky lepšia. Skúšobné okno by malo vychádzať z riadiacej požiadavky a používať kritériá na zastavenie poškodenia, nie z túžby maximalizovať intenzitu.
Ostré alebo rozbité médiá, kontaminácia a zlyhanie separátora môžu byť obzvlášť škodlivé na tvrdom leštenom povrchu. Kontrola prevádzkovej zmesi a reakčné limity sú preto súčasťou kontroly aplikácie, nielen kontroly obstarávania.
Ktoré povrchy môžu vyžadovať vylúčenie alebo maskovanie?
Rezné hrany, strižné plochy, leštené dutiny, tesniace plochy, ložiskové uloženie, závity a veľmi tenké rebrá môžu byť funkčne alebo geometricky citlivé. Zóny spracovania, vylúčenia a prechodu musia byť explicitné. Maskovanie nesmie poškriabať nástroj ani uvoľniť nekompatibilný materiál.
Ak kontaktný bod prípravku leží v zóne úpravy a zostáva zatienený, vyžaduje sa schválený viacpolohový procesný postup. Neformálna zmena orientácie môže viesť k vynechaným oblastiam aj ku kumulovanej nadmernej expozícii.

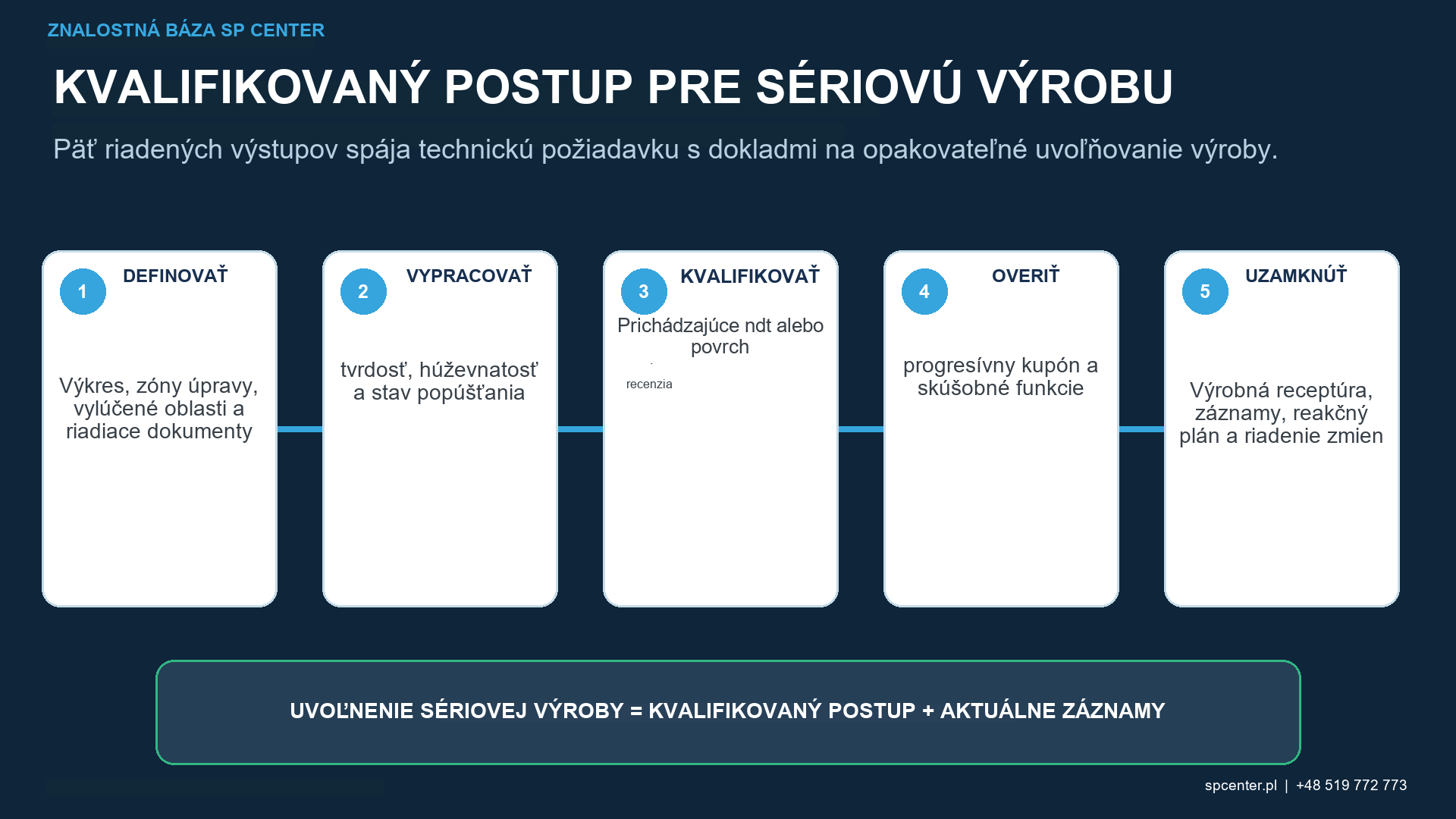

Ktoré doklady podporujú kvalifikáciu a uvoľnenie?
| Úroveň dokladov | Na čo odpovedá | Čo nemôže preukázať samostatne |
|---|---|---|
| Druh, tepelné spracovanie, tvrdosť a mikroštruktúra | V akom stave vstupuje nástrojová oceľ do guľôčkovania? | Že vybraný prúd bude bez poškodenia |
| Vstupná NDT a kontrola povrchu | Sú trhliny, poškodenia EDM alebo chyby brúsenia neprítomné v požadovanej metóde? | Že guľôčkovanie vytvára požadovaný profil napätia |
| Almenova intenzita a nasýtenie | Je prúd overený v schválenom skúšobnom usporiadaní? | Sú ostré hrany, leštené povrchy alebo dutiny prijateľné? |
| Pokrytie komponentu | Vykazuje autorizovaná zóna požadované doklady o náraze? | Sú mikrotrhliny, drsnosť, rozmery alebo únava prijateľné? |
| Kontrola povrchu, hrán a rozmerov | Zostala súčiastka v medziach poškodenia, textúry, tvaru a veľkosti? | Je preukázaná hĺbka zvyškového napätia alebo tepelná stabilita? |
| Skúška zvyškového napätia a reprezentatívneho výkonu | Podporuje kvalifikovaná konfigurácia uvedené tvrdenie o použití? | Môže sa výsledok preniesť na iný stupeň, tvrdosť, nástroj alebo prevádzkovú teplotu? |
Tabuľka 2. Zhodný Almenov výsledok nemôže nahradiť doklad o poškodení, povrchu, rozmeroch alebo prevádzkovej dobe špecifický pre nástroj.
Ako prevádzková teplota ovplyvňuje zachovaný stav?
Nástroje na prácu za tepla a nástroje vystavené opakovanému ohrevu môžu zaznamenať relaxáciu zvyškového napätia, popúšťanie, oxidáciu, tepelnú únavu a opotrebovanie povrchu. Zachovaný stav závisí od zliatiny, stavu, maximálnej teploty, trvania a cyklickej histórie. Výsledok zvyškového napätia pri izbovej teplote nie je doživotnou zárukou.
Ak sa vyžaduje deklarácia výkonu, validácia by mala predstavovať skutočný stav nástroja a príslušný tepelno-mechanický cyklus. Publikované výsledky pre pružiny alebo iné kalené ocele môžu vysvetliť mechanizmy, ale neposkytujú univerzálny recept na nástrojovú oceľ.

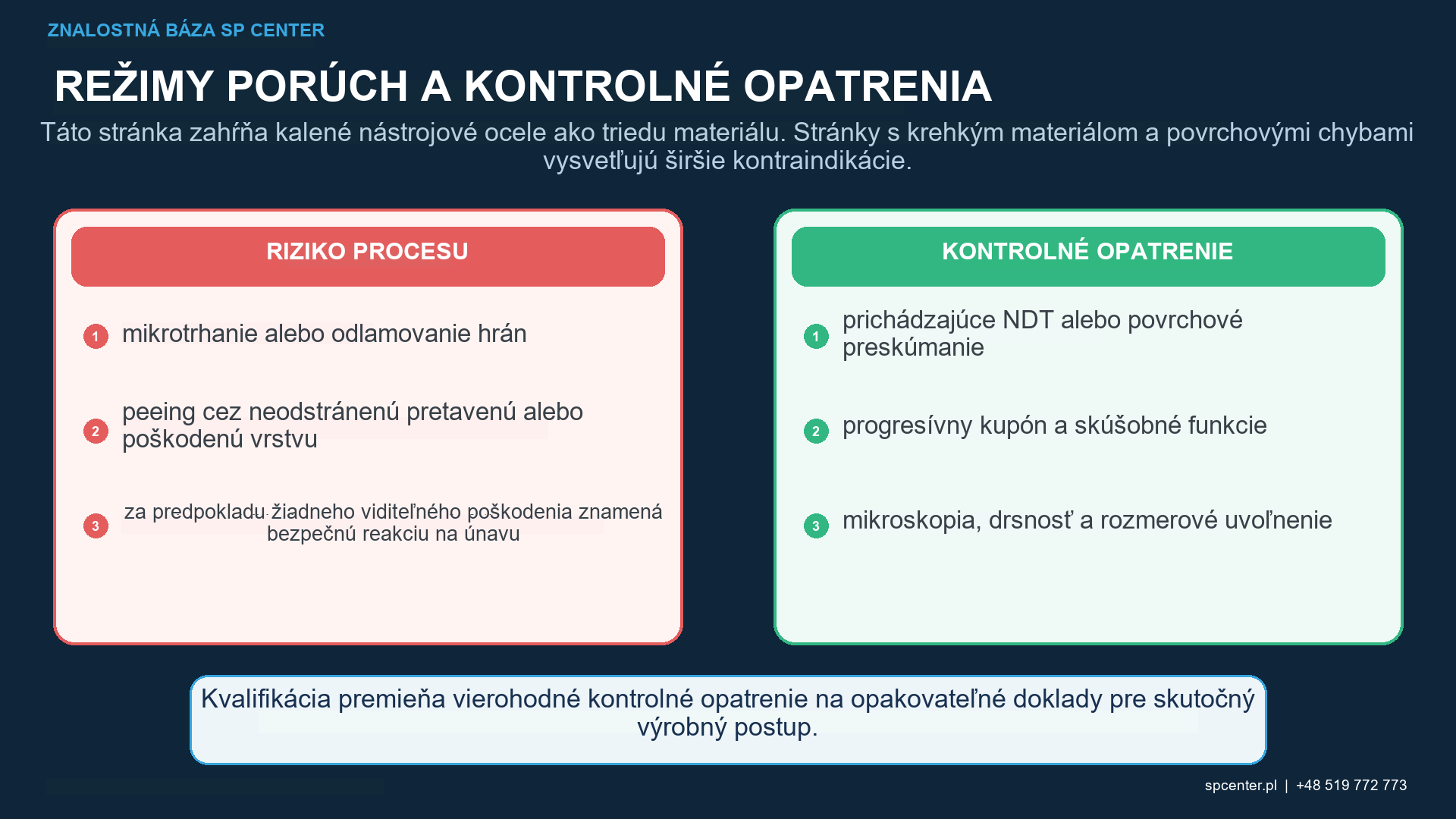

Ktoré zistenia vyžadujú kontrolu?
- Zistila sa prasklina, poškodenie EDM, spálenie brúsením, odštiepená hrana alebo neprijateľná chyba súvisiaca s karbidom.
- Tvrdosť alebo stav popúšťania sa líši od kvalifikovaného stavu materiálu.
- Pokrytie je neúplné alebo prechádza na vylúčený presný prvok.
- Drsnosť, polomer hrany, tvar, uloženie alebo rozmery presahujú limit.
- Zistila sa kontaminácia média, ostré úlomky alebo prenos.
- Neskoršie teplo, leštenie, povlakovanie alebo oprava zmenia kvalifikovaný povrch.
Zastavte spracovanie a zadržte výrobky od posledného overeného vyhovujúceho stavu. Zachovajte záznamy o materiáli, tepelnom spracovaní, médiu, prípravku a kontrole a vyžiadajte si oprávnené rozhodnutie o ďalšom postupe. Opakované guľôčkovanie ani leštenie nie je automatickou nápravou.
Čo by mala definovať žiadosť o cenovú ponuku alebo kvalifikačný plán?
| Vstup RFQ (žiadosti o cenovú ponuku) | Prečo je to dôležité | Zabránenie riziku |
|---|---|---|
| Presná trieda nástrojovej ocele a stav produktu | Oddeľuje systémy zliatin, čistoty a karbidov | „Nástrojová oceľ“ sa považuje za jeden materiál |
| Tepelné spracovanie, stav popúšťania a rozsah tvrdosti | Definuje pevnosť, húževnatosť a tepelnú stabilitu | Samotná tvrdosť sa používa ako hodnota tolerancie poškodenia |
| Postupnosť EDM, brúsenia, leštenia a povlakovania | Identifikuje prichádzajúce poškodenie a neskoršie odstránenie materiálu alebo teplo | Guľôčkovanie zakrýva chybu alebo odstraňuje jej účinok |
| Ošetrenie, vylúčenie a mapa hrán | Chráni pracovné plochy, rezné hrany, lícovanie a tenké prvky | Agresívne vystavenie dosahuje krehký alebo presný stav zóna |
| Médium, intenzita, pokrytie a limity poškodenia | Definuje ohraničený skúšobný a výrobný proces | Predpokladá sa, že všeobecná agresívna receptúra je prospešná |
| Vyhlásenie o prevádzkovom zaťažení, teplote a akceptácii | Prepája validáciu so skutočnou prevádzkou | Kupón pre izbovú teplotu sa stáva univerzálnym prísľubom životnosti nástroja |
Tabuľka 3. Realizovateľnosť nástrojovej ocele vyžaduje skôr akosť, geometriu, históriu povrchovej úpravy a hranice prevádzky, než len tvrdosť.
Uveďte aj veľkosť a hmotnosť dielu, množstvo, manipuláciu a čistotu, požadované NDT, metódy merania, certifikáty a oprávnenie na zmenu. Ak chýba rozhodnutie o akceptácii poškodenia alebo o úprave ostrej hrany, spracovanie by malo počkať na riadené objasnenie.
Často kladené otázky
Možno guľôčkovať kalenú nástrojovú oceľ?
Potenciálne, ale iba v rámci okna s kontrolovaným poškodením, ktoré je vhodné pre skutočnú triedu, tepelné spracovanie, tvrdosť, geometriu, povrch a prevádzkové podmienky.
Znamená vyššia tvrdosť nástrojovej ocele, že je jej guľôčkovanie bezpečnejšie?
Nie. Tvrdosť sa nerovná húževnatosti alebo tolerancii nárazu. Vysoká tvrdosť a obsah karbidov môžu zvýšiť riziko odštiepenia alebo mikrotrhlín.
Môže guľôčkovanie odstrániť mikrotrhliny EDM?
Nie. Pretavená vrstva a trhliny vyžadujú pred guľôčkovaním predpísané odstránenie, kontrolu a rozhodnutie o ďalšom postupe.
Majú sa guľôčkovať rezné hrany alebo ostré rohy?
Iba s výslovným povolením návrhu a reprezentatívnymi limitmi poškodenia. Mnohé ostré alebo presné hrany vyžadujú ochranu.
Dokazuje správna Almenova intenzita, že neexistujú mikrotrhliny?
Nie. Intenzita overuje prúd. Akceptácia mikrotrhlín a hrán vyžaduje vhodnú kontrolu komponentov.
Môže byť proces s nízkou intenzitou vždy považovaný za bezpečný?
Nie. Dôležitý je aj tvar média, tvrdosť, uhol, povrchové defekty, geometria hrán a expozícia. Bezpečnosť sa musí preukázať pre skutočnú konfiguráciu.
Zostane zvyškové tlakové napätie pri teplote tepelného spracovania?
Nie nevyhnutne. Stabilita závisí od zliatiny, stavu, teploty, času a cyklického zaťaženia a musí sa posúdiť pre rozsah používania.
Čo by sa malo zaslať na posúdenie uskutočniteľnosti nástrojovej ocele?
Zašlite akosť, tepelné spracovanie a tvrdosť, riadené ťahanie, históriu EDM a konečnej úpravy, zóny, limity povrchu a hrán, prevádzkovú teplotu, množstvo a záznamy.
Kľúčové poznatky
- Nepovažujte všetky kalené nástrojové ocele za jeden materiál.
- Oddeľte tvrdosť od húževnatosti a tolerancie poškodenia nárazom.
- Pred guľôčkovaním odstráňte a skontrolujte poškodenia spôsobené elektroerozívnym obrábaním alebo brúsením.
- Chráňte rezné hrany, presné dutiny a tenké prvky, pokiaľ nie je výslovne uvedené inak.
- Použite kritériá na zastavenie poškodenia a ohraničené okno média a intenzity.
- Overte zachovaný výkon pre skutočný tepelný a záťažový obal.
Súvisiace príručky SP Center
- Guľôčkovanie krehkých materiálov
- Guľôčkovanie oceľových komponentov
- Guľôčkovanie pred tepelným spracovaním alebo po ňom
- Drsnosť povrchu po guľôčkovaní
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. ASTM E18, Tvrdosť kovových materiálov podľa Rockwella
5. Evans a Millan, Vplyv mikrodeformácií a veľkosti častíc na únavové vlastnosti ocele, SAE 640445
6. Tange, Štúdia optimalizácie procesu guľôčkovania, SAE 2005-32-0087
7. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Citovaný výskum sa týka špecifických ocelí a vzoriek, nie univerzálneho procesu pre nástrojovú oceľ. Použite kompletné kontrolované požiadavky na prácu.
