Behandla endast ritningsgodkända utmattningskritiska egenskaper och bevara produkt-, underhålls- och inspektionssäkerhetsargumentet för hela hjulparet.
Kulpening kan stödja utmattningsdesignen av utvalda järnvägsaxel- och hjulegenskaper genom att introducera ett ytnära tryckspänningsfält och ändra ytsprickinitieringsförhållanden. Det är inte en universell hjulparbehandling. Axelgeometri, presspassningar, hjuldesign, bearbetningstillstånd, korrosions- och stöthistorik, broms- och rullkontaktbelastningar, inspektionskrav och tillämplig järnvägsgodkännandeväg avgör var processen är tillåten och vilka underlag som krävs.

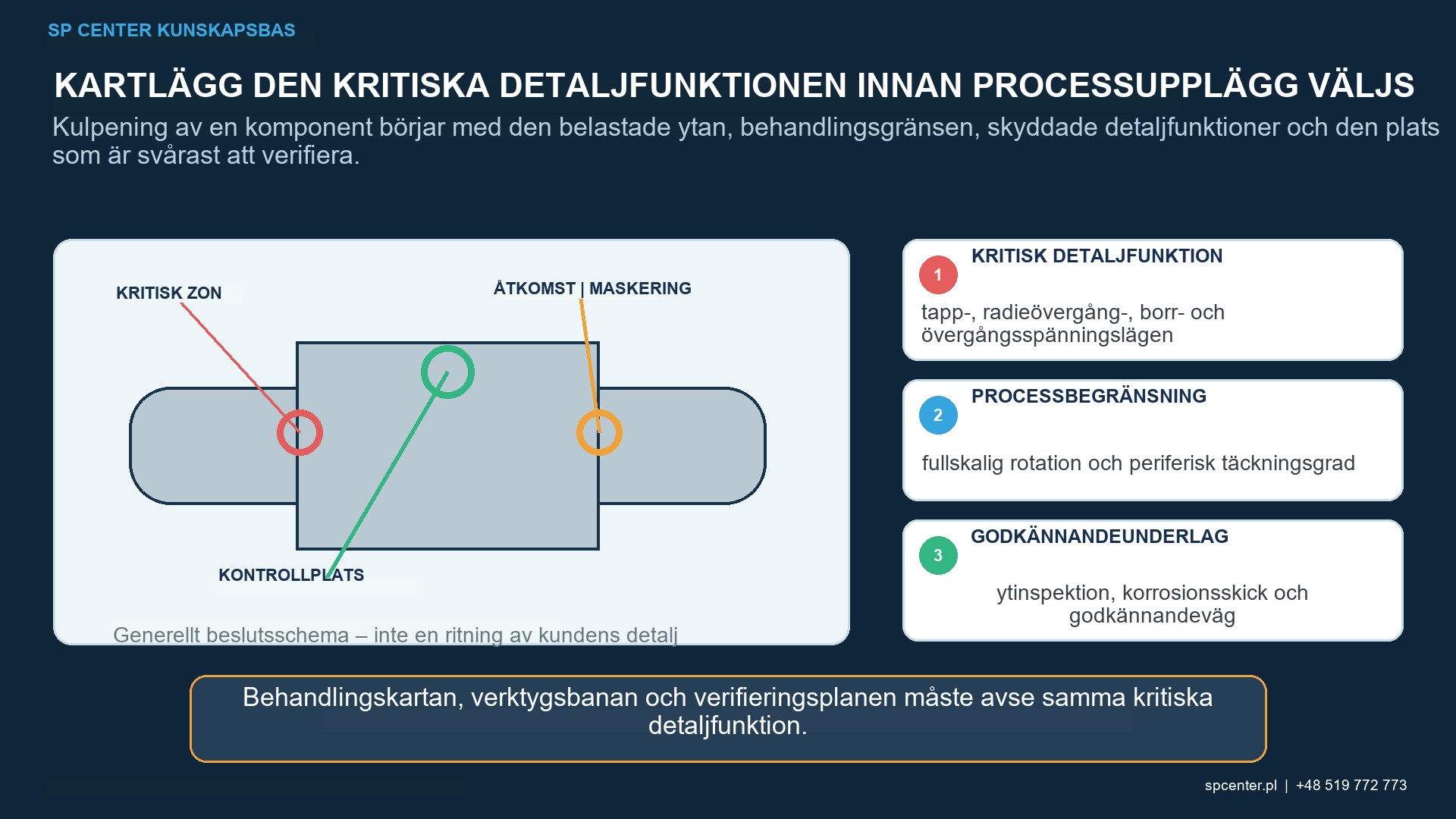

Varför måste axlar och hjul behandlas som olika tillämpningar?
En järnvägsaxel domineras av roterande böjning, lokala geometriska övergångar, presspassningseffekter och ytskador. Ett monoblockhjul uppvisar också nav- och livspänningar, presspassningseffekter, rullkontakt, slitage och, beroende på bromsarrangemang, termisk belastning. En kulpeningsprocess kan inte överföras mellan en axelkropp, ett hjulnav och en slitbana bara för att de tillhör samma hjulpar.
EN 13261 behandlar produktkrav för axlar, EN 13262 för hjul och EN 13103-1 konstruktionsmetoden för axlar med externa lagertappar. Dessa dokument definierar bredare produkt- och konstruktionsramverk; de omvandlar inte en ospecificerad kulpeningsoperation till en godkänd järnvägsbehandling. Ritningen, upphandlingsspecifikationen, kunden och relevant järnvägsmyndighet förblir avgörande.
| Funktion | Dominerande angelägenhet | Beslut om kulpening |
|---|---|---|
| Övergång mellan axelkropp och diameter | Roterande böjning, korrosionsgropar, stötskador och bearbetningsmärken kan främja initiering av ytsprickor | Behandla endast ritningsdefinierade zoner; kvalificera övergångar, ytfinish och full omkrets |
| Hålkäl- eller avlastningsspår | Spänningskoncentration och begränsad åtkomst gör vinkel, täckningsgrad och ytjämnhet kritisk | Använd representativ geometri, kvalificerade fixturpositioner och explicita övergångsgränser |
| Hjulsäte eller presspassningsövergång | Presspassningsspänning, nötning och dimensionsfunktion samverkar | Skydda färdiga passningar om inte behandlingen uttryckligen specificeras och dimensionskvalificeras |
| Lagertapp och tätningsyta | Form, ytjämnhet, renhet och lager- eller tätningsfunktion kan skadas | Normalt uteslutas om inte den kontrollerade konstruktionen definierar behandling och slutgiltigt godkännande |
| Hjulnav, hål eller liv | Presspassning, livböjning, restspänning och geometri skiljer sig åt beroende på hjul design | Behandla exakt den godkända hjulfunktionen; överför inte en axel-kroppsprocess |
| Hjulfälg, slitbana eller fläns | Rullkontakt, slitage och bromsvärme dominerar och säkerhetskraven är mycket specifika. | Kulpena inte utan uttryckligt godkännande från konstruktionsansvarig och behörig järnvägsmyndighet; kulpening reparerar inte termiska skador eller rullkontaktskador. |
Tabell 1. Funktion och lastväg avgör om en funktion behandlas, skyddas eller exkluderas.
Hur kan kulpening påverka axelutmattning?
Många utmattningssprickor i axlar initieras vid eller nära en yta som påverkas av böjspänning, en anvisning, en korrosionsgrop, ballastslag eller ett bearbetningsspår. Ett kvalificerat kulpeningsskikt kan minska den effektiva dragande sprickdrivkraften nära ytan. Resultatet beror på restspänningarnas storlek och djup, ythärdning, ytråhet, materialhållfasthet, defektstorlek och driftsbelastning.
Forskning på mikrokulpenade EA4T-prover rapporterar applikationsspecifika förändringar i utmattningsbeteende och visar också att artificiella defektstorlekar och ytråhet fortfarande är viktiga. Sådana provresultat stöder mekanism- och testplanering, inte en universell utmattningsmultiplikator eller tillstånd att acceptera skadade axlar.
Vilka inkommande förhållanden måste åtgärdas före kulpening?
Bearbetningsmärken, slipbränna, korrosion, bucklor, ballastpåverkan, nötning, sprickor och tidigare reparationer måste inspekteras och hanteras enligt den kontrollerade produkten eller underhållsrutinen. Kulpening tar inte bort en spricka eller återställer material som förlorats på grund av korrosion. Det får inte dölja underlag som behövs för oförstörande testning eller dimensionsutvärdering.
För underhållsdelar kan serieidentitet, körsträcka eller driftshistorik, tidigare materialborttagning, termiska händelser och tidigare ytbehandlingar påverka behörigheten. Om den återstående geometrin eller inspektionsstatusen är osäker, stoppa och erhåll det auktoriserade tekniska beslutet före bearbetning.
Hur skyddas passningar, lagertappar och funktionella hjulytor?
Hjulsäten, lagertappar, tätningsytor, gängor och referensfunktioner kan vara känsliga för form, diameter, ytråhet och inbäddade rester. Om behandlingen inte är uttryckligen definierad ska dessa ytor undantas och maskeras robust utan att skadas. Övergångszonerna måste styras så att inget okulpenat band uppstår vid en högt belastad radieövergång.
Hjulens löpbanor, flänsar och bromspåverkade fälgområden har särskilda krav avseende rullkontakt, slitage och temperatur. De får inte läggas till i kulpeningsomfattningen utan uttryckligt godkännande. Ett termiskt skadat, sprucket eller slitet hjul kräver föreskriven järnvägskontroll och behörigt beslut om fortsatt hantering.
Hur uppnås fullständig omkretstäckning?
Förändringar i axeldiameter, underskärningar, övergångar mellan hjul och säte och hjulfunktioner kan begränsa siktlinjen. Munstycks- eller hjulposition, delrotation, travers, överlappning och fixturkontakter måste ge erforderliga slagmärken runt hela den godkända ytan. En fixturkontakt inom behandlingszonen kräver en godkänd ompositioneringsväg.
SAE J2277 behandlar täckningsbestämning. Täckningsgraden förblir separat från Almenintensitet och från sprickinspektion. Den godkända visningsmetoden eller den indirekta metoden måste vara lämplig för ytfinishen och geometrin och får inte förlita sig på ett overifierbart påstående som ”ser enhetligt ut”.

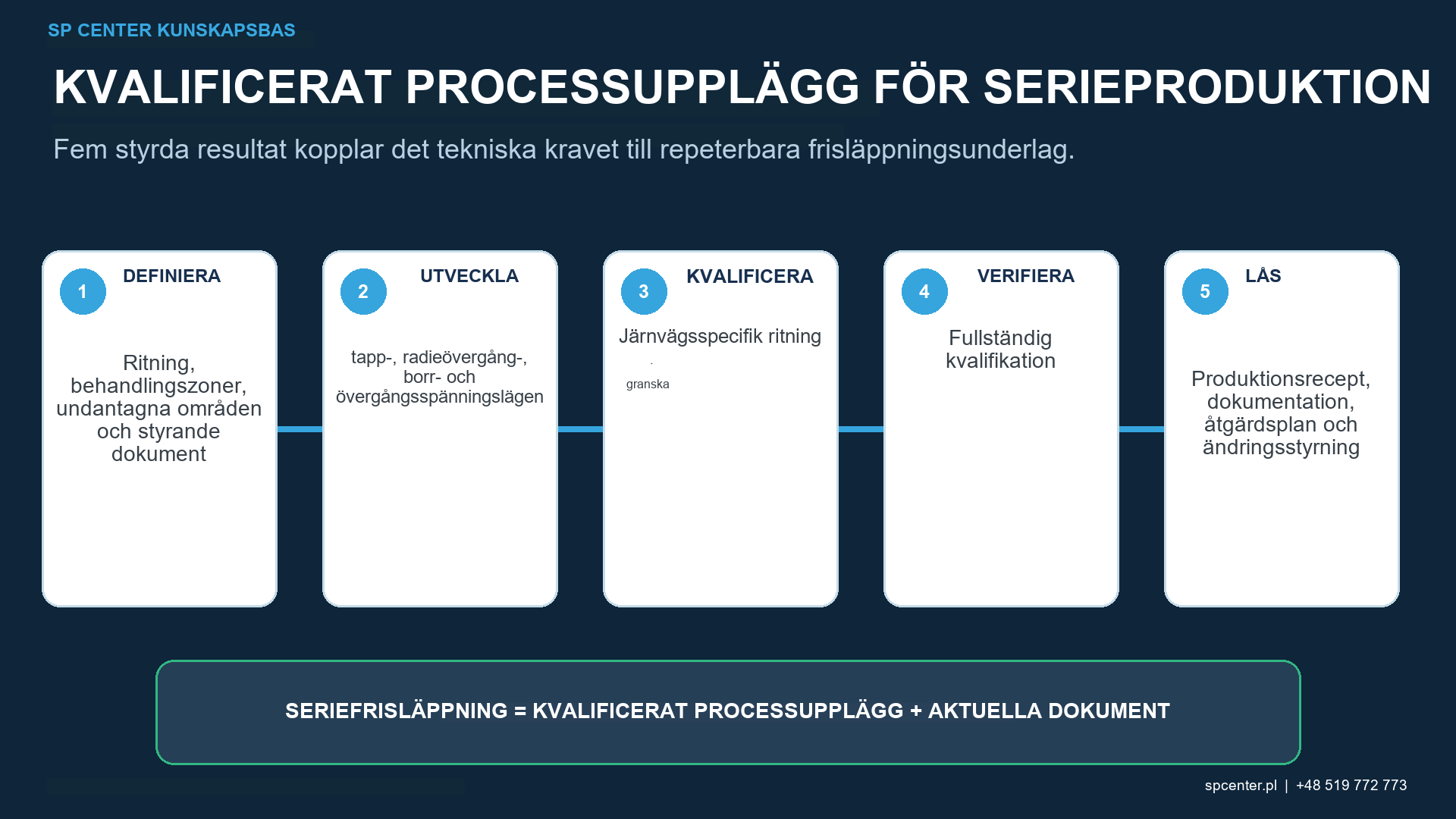

Vilka underlag stöder kvalificering och frigivning?
| Underlagsnivåer | Vad den fastställer | Vad den inte kan fastställa ensam |
|---|---|---|
| Spårbarhet av material, värmebehandling och tillverkning | Axeln eller hjulet matchar det kvalificerade stålet och processupplägget | Den inkommande ytan är defektfri |
| Inkommande oförstörande provning, visuell och dimensionell inspektion | Specificerade sprickor, skador, korrosion och geometri är acceptabla före kulpening | Kulpeningsstrålen eller det slutliga utmattningsanspråket är kvalificerat |
| Mediekontroll, utrustningsinställningar och Almenintensitet | Den godkända kulpeningsstrålen och utrustningsprocessupplägget återges | Varje radieövergång- och omkretsplats har täckningsgrad eller acceptabelt yttillstånd |
| Komponentens täckningsgrad och ytinspektion | Nödvändiga zoner bär underlag för stötar och uppfyller textur- och skadegränser | Restspänningsdjup eller fullskalig utmattningsprestanda är bevisad |
| Restspänningsprofil och representativ utmattningstestning | Ett definierat material, geometri och process stöder ett angivet konstruktionskrav | Underhållsintervall eller godkännande av serviceskador kan ändras automatiskt |
| Frisläppnings- och driftdokumentation | Delidentitet, bearbetning, inspektion och underhållsbeslut förblir spårbara | En defekt som upptäcks senare görs oskadlig genom föregående kulpening |
Tabell 2. Ingen enskild process eller inspektionsresultat ersätter hela hjulparets beviskedja.
Hur valideras påståenden om restspänning och utmattning?
När en konstruktionsmässig nytta tillgodoräknas ska riktning, plats och metod för djupmätning av restspänning definieras, och material och geometri ska vara representativa för den faktiska axeln eller hjulet. Yt- och underytespänningar från bearbetning, värmebehandling, presspassning och kulpening kan samverka, och cyklisk belastning kan relaxera en del av spänningsfältet.
Utmattningsvalidering bör reproducera relevanta antaganden om böjning, medelspänning, presspassning eller nötningseffekt, miljö, yttillstånd och defekter. Fullskaleprovning eller en validerad korrelation kan krävas av konstruktionsmyndigheten. Publicerade EA4T-provdata kan inte ange ett inspektionsintervall eller återstående livslängd för en annan axel.
Ändrar kulpening inspektion eller underhåll under drift?
Inte i sig självt. EN 15313 behandlar underhåll av hjulpar under drift och utanför fordonet. Tillämplig underhållsplan, oförstörande tester (NDT)-metod, inspektionsintervall, kassationsgränser och krav på underhållsansvarig fortsätter att gälla om de inte ändras genom den auktoriserade säkerhets- och tekniska processen.
Reparationsslipning, omprofilering, korrosionsborttagning eller senare beläggning kan ta bort eller förändra kulpeningsskiktet. All återställande kulpening måste vara uttryckligen godkänd och kvalificerad för den reparerade geometrin; den är inte en automatisk slutoperation.

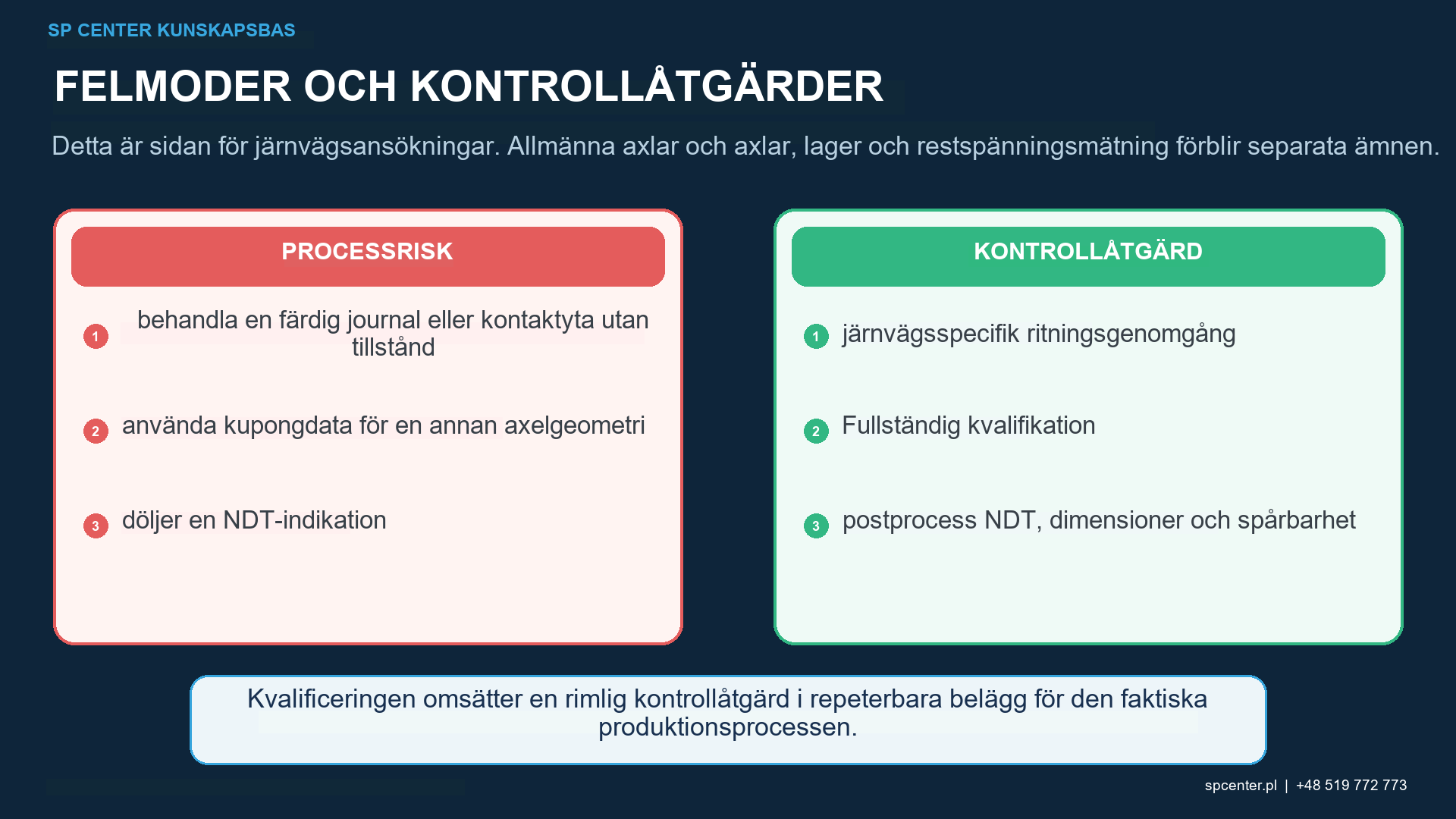

Vilka fynd kräver begränsning?
- Komponentidentitet, stål, värmebehandling eller ritningrevision är osäker.
- Spricka, korrosionsgrop, stötskador, slipbränna, nötning eller en icke godkänd reparation hittas.
- Behandling når en axeltapp, hjulsäte, slitbana, fläns eller annan exkluderad funktionell yta.
- Täckningsgraden är ofullständig runt en avrundning, övergång eller fixturkontakt.
- Ytråhet, profil, diameter, kast, kanttillstånd eller renhet överskrider sin gräns.
- Kulpeningsmedium, intensitet, program, fixtur eller utrustnings tillstånd skiljer sig från det godkända processupplägget.
Stoppa bearbetningen och spärra berörda produkter som tillverkats sedan det senast verifierade godkända tillståndet. Bevara dokumentation om material, sats, utrustning, kulpeningsmedier, fixtur, Almenprovning och kontroll och inhämta behörigt beslut från konstruktionsansvarig, kund eller järnvägsmyndighet. Ytterligare kulpening eller annan bearbetning är inte en automatisk korrigering.
Vad ska en offertförfrågan eller kvalificeringsplan innehålla?
| Inmatning av offertförfrågan eller kvalificering | Obligatorisk detalj | Varför det är viktigt |
|---|---|---|
| Komponentidentitet | Axel- eller hjultyp, kontrollerad ritning, stålsort, värmebehandling, spårbarhet för serie- eller partipartier och status för nybyggnation eller underhåll | Separerar produktfamiljer och regelverk |
| Behandlingskarta | Exakta zoner för kropp, hålkäl, övergång, nav, borrning eller liv plus undantag, maskering och blandningsgränser | Förhindrar missade utmattningskritiska zoner och skador på passningar, lager, slitbanor eller flänsar |
| Inkommande tillstånd | Bearbetnings- och slipningshistorik, beläggningar, korrosion, stötskador, reparationer, oförstörande tester och dimensionsresultat | Kulpening används inte för att dölja eller acceptera en defekt |
| Kulpening Krav | Styrande specifikation, kulpeningsmedium, intensitet, täckningsgrad, utrustningsprocessupplägg, fixturpositioner och skadegränser | Ett generiskt axel- eller fjäderrecept är inte överförd |
| Godkännande och validering | Grovhet, profil, dimensioner, renhet, oförstörande provning (NDT), restspänning, fullskalig eller representativ utmattningsunderlag | Strömresultat misstas inte för godkännande av järnvägskomponenter |
| Underhåll och behörighet | Tillämpliga järnvägsstandarder, krav från kund och underhållsansvarig enhet, inspektionsintervall och ändringsbehörighet | Tillverkningsändringar ändrar inte tyst säkerhetsfallet eller underhållsplanen |
Tabell 3. En förfrågan om kulpening av järnvägskomponenter måste koppla tillverkningsstyrningen till systemet för komponentgodkännande och underhåll.
Ange även delens storlek och massa, kvantitet, hanterings- och lyftrestriktioner, förpackning, korrosionsskydd, certifikatinnehåll, provtagning och avvikelsebehörighet. Om behandlingskartan, inkommande godkännande eller underhållspåverkan är oklar, erhåll kontrollerad förtydligande före offert eller bearbetning.
Vanliga frågor
Kan varje järnvägsaxel kulpenas?
Nej. Behandling måste vara godkänd för exakt axelkonstruktion, stål, tillverknings- eller underhållsprocessupplägg, zon och styrande järnvägskrav.
Vilka axelområden är vanligtvis utmattningskritiska?
Den kontrollerade konstruktionen kan identifiera axelkropp, diameterövergångar, radieövergångar, reliefer och presspassningsövergångar, men den faktiska behandlingskartan måste komma från ritnings- och ingenjörsmyndigheten.
Ska lagertappar och hjulsäten kulpenas?
Endast när det uttryckligen specificeras och kvalificeras. Dessa precisionsytor kan vara känsliga för ytråhet, form, dimensioner, nötnings- och monteringskrav.
Kan hjulbanor eller flänsar kulpenas?
Inte som allmän praxis. Rullande kontakt- och bromsytor kräver uttryckligt designgodkännande och godkännande från järnvägsmyndigheter; kulpening är inte en reparation av slitage, sprickor eller termiska skador.
Eliminerar kulpening behovet av oförstörande provning av axeln?
Nej. Inkommande, utfärdande och driftinspektioner regleras fortfarande av tillämpliga produkt-, underhålls-, kund- och säkerhetskrav.
Kan kulpening appliceras över korrosionsgropar eller stötskador?
Inte för att dölja eller automatiskt acceptera dem. Skador kräver först den specificerade inspektionen, bedömningen av återstående livslängd eller reparation och behörigt beslut om fortsatt hantering.
Bevisar kupongutmattningsresultat hjulparets livslängd?
Nej. Kupongdata förklarar mekanismer. Ett designkrav kräver representativt material, geometri, yttillstånd, restspänning, belastning och lämpliga fullskaliga eller validerade underlag.
Vad bör tillhandahållas för en järnvägsgenomförbarhetsgranskning?
Tillhandahåll kontrollerad ritning, axel- eller hjulidentitet, material- och värmebehandling, zoner, tillverknings- eller reparationshistorik, oförstörande testningsstatus, kulpeningskrav, servicekontext och godkännandeväg.
Viktiga slutsatser
- Separera axel-, hjulnav- eller liv- och slitbane- eller flänsapplikationer.
- Behandla endast ritningsgodkända zoner enligt tillämplig järnvägsgodkännandeväg.
- Åtgärda sprickor, korrosion, stötar och reparationer före kulpening.
- Skydda presspassningar, lagertappar, slitbanor, flänsar och referensytor om inte annat uttryckligen anges.
- Validera åtkomst över hela omkretsen, yttillstånd och representativa utmattningsunderlag.
- Ändra inte inspektionsintervall eller underhållsbeslut från enbart kulpening.
Relaterade SP Center-guider
- Kulpening av axel och hjul
- Hur kulpening förbättrar utmattningstid
- Täckningsinspektion av kulpening
- Djupprofil för restspänning efter kulpening
Tekniska referenser
2. EN 13262:2026, Järnvägstillämpningar — Hjulpar och boggier — Hjul — Produktkrav
3. DIN EN 13103-1:2023-03 / EN 13103-1:2017+A1:2022, Konstruktionsmetod för axlar med externa lager
4. DIN EN 15313:2024-12 / EN 15313:2024, Hjulparsunderhåll i drift och utanför fordon
5. SAE J2441_202511: Kulpening, stabiliserad november 2025
6. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standarder och bevisnotering: Järnvägsstandarder, fordonsgodkännanden, ritningar, underhållsinstruktioner och kundkrav måste granskas i sina fullständiga kontrollerade utgåvor. De citerade utmattningsstudierna avser specificerade axelstål, prover och belastningar och godkänner inte en universell hjulsatsprocess.
