Nur zeichnungsseitig freigegebene ermüdungskritische Merkmale behandeln und den Produkt-, Instandhaltungs- und Prüfnachweis des vollständigen Radsatzes erhalten
Verfestigungsstrahlen kann die Ermüdungsauslegung ausgewählter Merkmale an Radsatzwellen und Rädern unterstützen, indem es ein oberflächennahes Druckeigenspannungsfeld erzeugt und die Bedingungen für die Rissinitiierung verändert. Es ist keine allgemeine Radsatzbehandlung. Wellengeometrie, Pressverbände, Radbauart, Bearbeitungszustand, Korrosions- und Schlagschadenhistorie, Brems- und Rollkontaktlasten, Prüfforderungen und das Freigabeverfahren im Bahnsektor bestimmen, wo das Verfahren zulässig ist und welche Nachweise erforderlich sind.

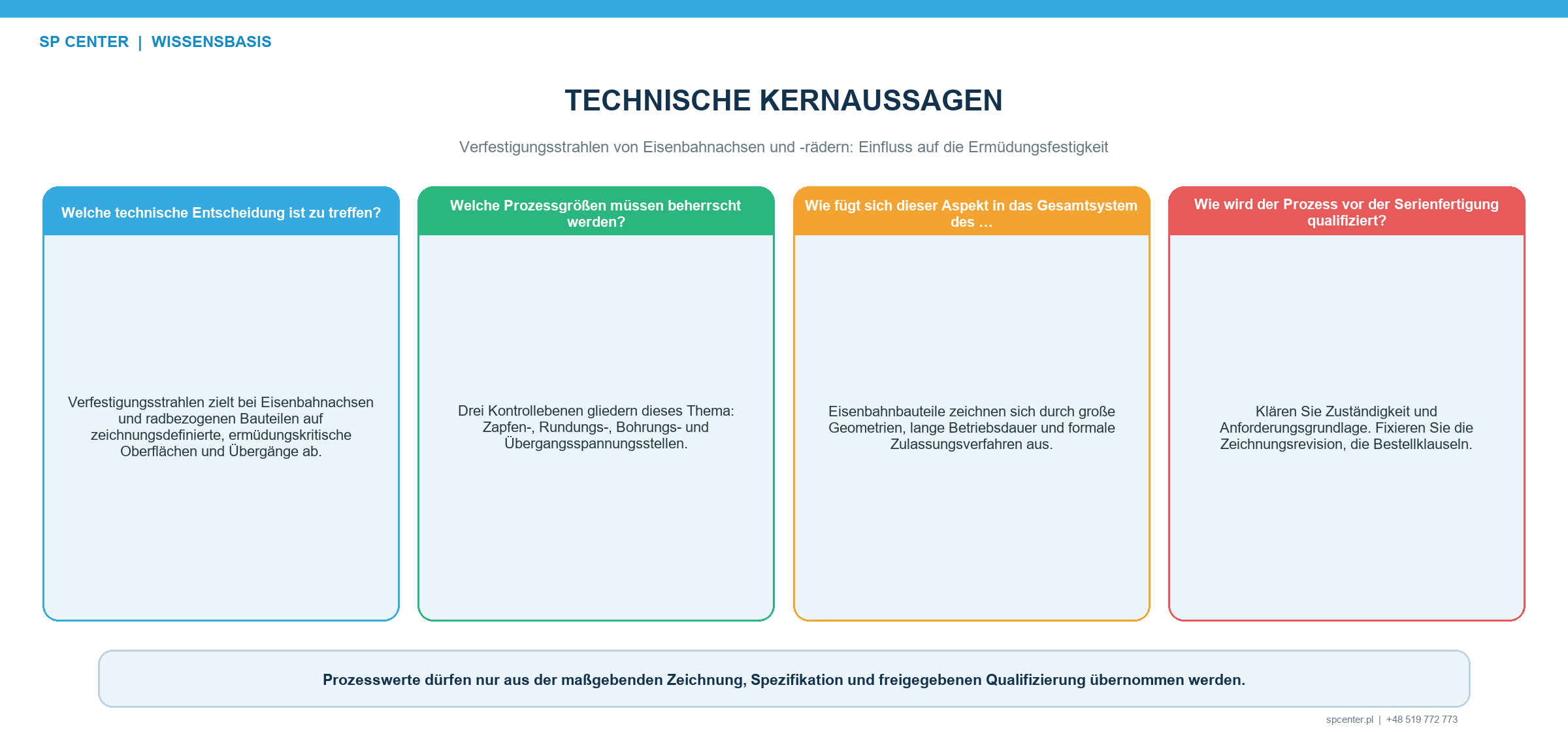

Warum sind Radsatzwellen und Räder getrennte Anwendungen?
Eine Radsatzwelle wird vor allem durch Umlaufbiegung, örtliche Geometrieübergänge, Presssitzeffekte und Oberflächenschäden beansprucht. Ein Vollrad trägt zusätzlich Naben- und Radscheibenspannungen, Presssitzeffekte, Rollkontakt, Verschleiß und abhängig von der Bremsanordnung Wärmelasten. Ein Prozess darf nicht allein deshalb zwischen Wellenkörper, Radnabe und Lauffläche übertragen werden, weil alle zum selben Radsatz gehören.
EN 13261 behandelt Produktanforderungen an Radsatzwellen, EN 13262 an Räder und EN 13103-1 das Berechnungsverfahren für außengelagerte Radsatzwellen. Diese Dokumente bilden einen umfassenderen Produkt- und Konstruktionsrahmen; sie machen einen nicht spezifizierten Strahlvorgang nicht zu einer freigegebenen Behandlung. Maßgebend bleiben Zeichnung, Beschaffungsspezifikation, Kunde und die im Bahnsektor zuständige Stelle.
| Merkmal | Maßgebendes Risiko | Strahlentscheidung |
|---|---|---|
| Wellenkörper und Durchmesserübergang | Umlaufbiegung, Korrosionsmulden, Schlagschäden und Bearbeitungsspuren können Oberflächenrisse begünstigen | Nur zeichnungsdefinierte Zonen behandeln; Übergänge, Oberfläche und gesamten Umfang qualifizieren |
| Radius oder Freistich | Spannungskonzentration und erschwerter Zugang machen Winkel, Bedeckungsgrad und Rauheit kritisch | Repräsentative Geometrie, qualifizierte Vorrichtungslagen und eindeutige Übergangsgrenzen verwenden |
| Radsitz oder Presssitzübergang | Pressverbandspannung, Reibermüdung und Maßfunktion wirken zusammen | Fertig bearbeitete Passflächen schützen, sofern Behandlung nicht ausdrücklich vorgeschrieben und maßlich qualifiziert ist |
| Lagersitz und Dichtfläche | Form, Rauheit, Sauberkeit und Lager- oder Dichtfunktion können beeinträchtigt werden | In der Regel ausschließen, sofern die gelenkte Konstruktion keine Behandlung und Endabnahme definiert |
| Radnabe, Nabenbohrung oder Radscheibe | Pressverband, Scheibenbiegung, Eigenspannung und Geometrie unterscheiden sich je Radbauart | Genau das freigegebene Radmerkmal behandeln; Wellenkörperprozess nicht übertragen |
| Radkranz, Lauffläche oder Spurkranz | Rollkontakt, Verschleiß und Bremswärme sind maßgebend und sicherheitstechnisch hochspezifisch | Nicht ohne ausdrückliche Konstruktions- und Bahnfreigabe strahlen; Strahlen repariert keine Wärme- oder Rollkontaktschäden |
Tabelle 1. Funktion und Lastpfad bestimmen, ob ein Merkmal behandelt, geschützt oder ausgeschlossen wird.
Wie kann das Strahlen die Ermüdung der Radsatzwelle beeinflussen?
Viele Ermüdungsrisse an Radsatzwellen beginnen an oder nahe einer Oberfläche, die Biegespannung, Kerbe, Korrosionsmulde, Schotterschlag oder Bearbeitungseinfluss ausgesetzt ist. Eine qualifizierte gestrahlte Randschicht kann die wirksame Zugbeanspruchung nahe der Oberfläche verringern. Das Ergebnis hängt von Betrag und Tiefe der Eigenspannung, Kaltverfestigung, Rauheit, Werkstofffestigkeit, Fehlergröße und Betriebslast ab.
Untersuchungen an mikrogestrahlten EA4T-Proben berichten anwendungsspezifische Änderungen des Ermüdungsverhaltens und zeigen zugleich die Bedeutung künstlicher Fehlergröße und Rauheit. Solche Probenversuche stützen Mechanismus und Prüfplanung, liefern jedoch weder einen allgemeinen Ermüdungsfaktor noch die Erlaubnis, beschädigte Wellen zu akzeptieren.
Welche Eingangsbedingungen müssen vor dem Strahlen geklärt sein?
Bearbeitungsspuren, Schleifbrand, Korrosion, Eindrückungen, Schotterschlag, Reibverschleiß, Risse und frühere Reparaturen werden nach der gelenkten Produkt- oder Instandhaltungsroute geprüft und bewertet. Strahlen entfernt keinen Riss und ersetzt kein durch Korrosion verlorenes Material. Es darf Nachweise für ZfP oder Maßbewertung nicht verdecken.
Bei Instandhaltungsbauteilen können Serienidentität, Laufleistung oder Lastgeschichte, früherer Materialabtrag, thermische Ereignisse und vorausgegangene Oberflächenbehandlungen die Eignung beeinflussen. Sind Restgeometrie oder Prüfstatus unklar, ist vor der Bearbeitung eine befugte technische Entscheidung einzuholen.
Wie werden Passungen, Lagersitze und funktionelle Radflächen geschützt?
Radsitze, Lagersitze, Dichtflächen, Gewinde und Bezugsflächen können gegenüber Form, Durchmesser, Rauheit und eingebetteten Rückständen empfindlich sein. Sofern keine Behandlung ausdrücklich definiert ist, werden sie ausgeschlossen und mit einer robusten, oberflächenschonenden Maskierung geschützt. Übergangszonen müssen so beherrscht werden, dass kein ungestrahltes Band an einem hoch beanspruchten Radius entsteht.
Laufflächen, Spurkränze und bremswärmebeeinflusste Radkranzbereiche unterliegen besonderen Rollkontakt-, Verschleiß- und Wärmeforderungen. Sie dürfen nicht informell an eine Naben- oder Scheibenbehandlung angehängt werden. Ein thermisch geschädigtes, gerissenes oder verschlissenes Rad benötigt die nach den maßgebenden Bahnregularien vorgeschriebene Prüfung und Entscheidung.
Wie wird vollständiger Bedeckungsgrad über den Umfang erreicht?
Durchmesserübergänge, Freistiche, Radsitzübergänge und Radmerkmale können den freien Strahlzugang einschränken. Düsen- oder Schleuderradposition, Bauteildrehung, Vorschub, Überlappung und Vorrichtungskontakte müssen die geforderten Auftreffspuren auf der gesamten freigegebenen Fläche erzeugen. Ein Vorrichtungskontakt innerhalb der Behandlungszone benötigt eine freigegebene Umspannfolge.
SAE J2277 behandelt die Bestimmung des Bedeckungsgrads. Dieser bleibt von der Almen-Intensität und der Rissprüfung getrennt. Das freigegebene direkte oder indirekte Verfahren muss für Oberfläche und Geometrie geeignet sein und darf nicht auf einer nicht prüfbaren Aussage wie „sieht gleichmäßig aus“ beruhen.

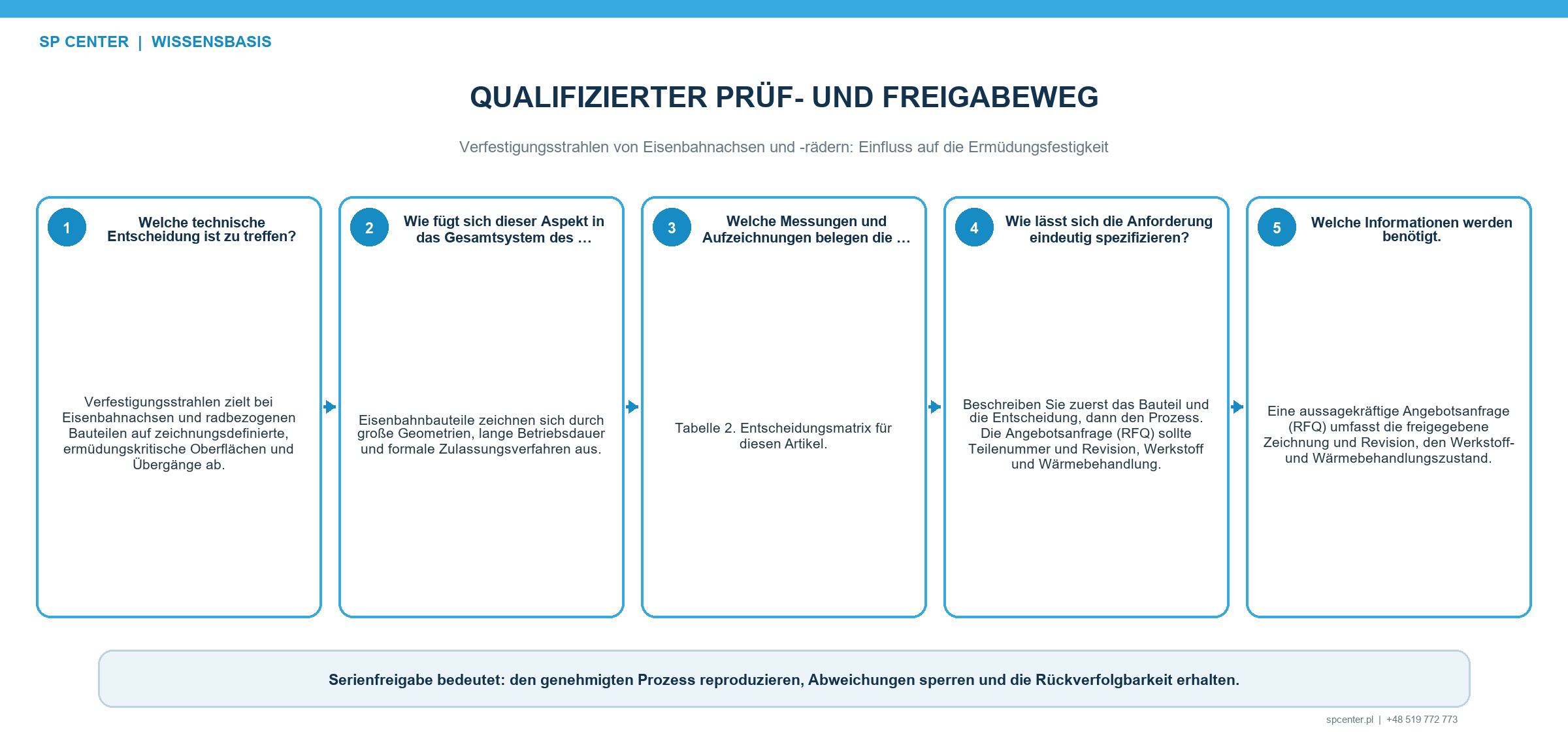

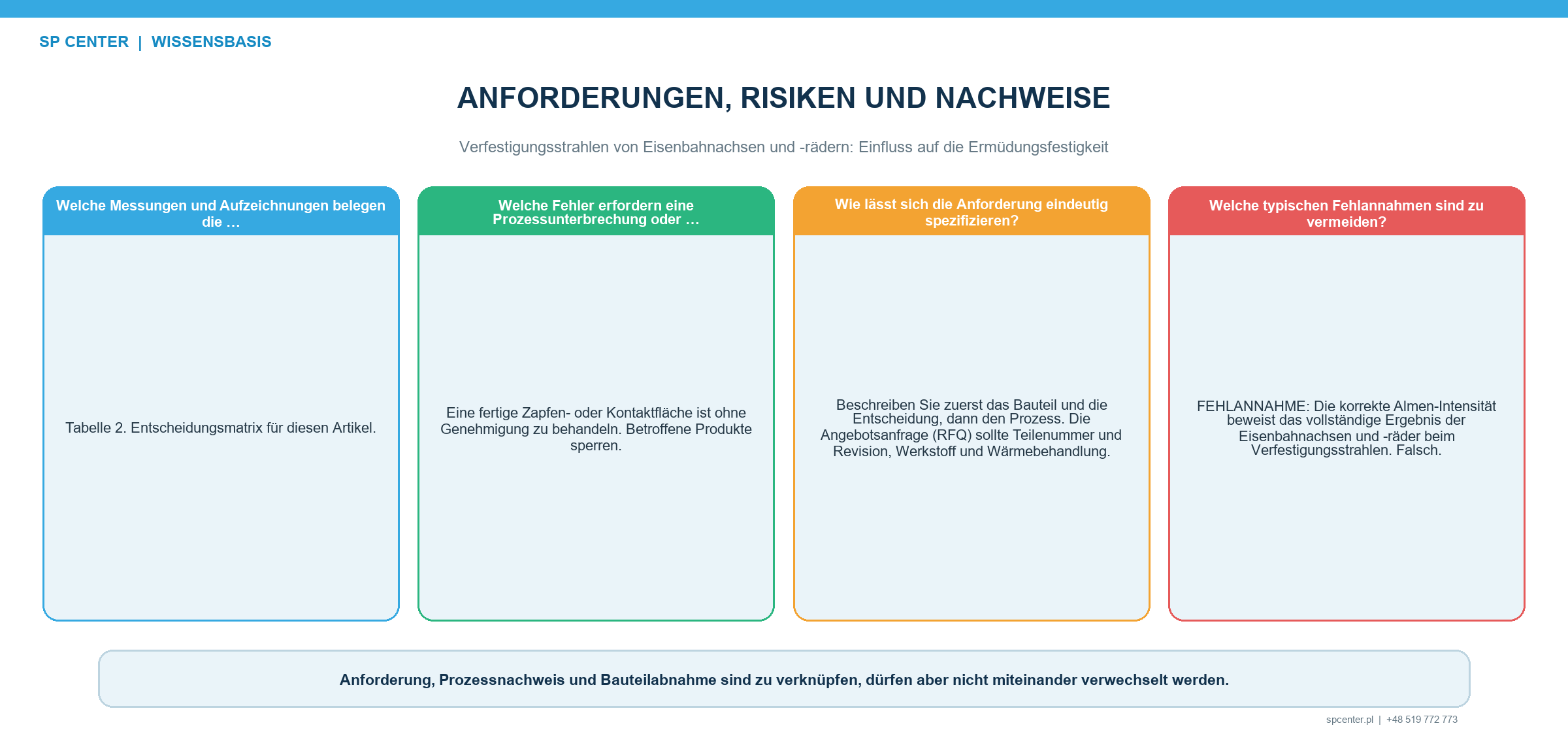

Welche Nachweise stützen Qualifizierung und Freigabe?
| Nachweisebene | Damit wird belegt | Allein nicht belegt |
|---|---|---|
| Werkstoff-, Wärmebehandlungs- und Fertigungsrückverfolgbarkeit | Welle oder Rad entspricht dem qualifizierten Stahl und Fertigungsweg | Eingangsoberfläche ist fehlerfrei |
| Eingangs-ZfP, Sicht- und Maßprüfung | Vorgeschriebene Riss-, Schadens-, Korrosions- und Geometriegrenzen sind vor dem Strahlen erfüllt | Strahl oder endgültige Ermüdungsaussage ist qualifiziert |
| Strahlmittellenkung, Anlageneinstellungen und Almen-Intensität | Freigegebener Strahl und Anlagenweg werden reproduziert | Jeder Radius und jede Umfangslage erreicht den geforderten Bedeckungsgrad und einen zulässigen Oberflächenzustand |
| Bedeckungsgrad und Oberflächenprüfung am Bauteil | Geforderte Zonen tragen Auftreffspuren und erfüllen Textur- und Schadensgrenzen | Eigenspannungstiefe oder Ermüdungsleistung im Maßstab 1:1 ist belegt |
| Eigenspannungsprofil und repräsentative Ermüdungsprüfung | Definierter Werkstoff, Geometrie und Prozess stützen eine bestimmte Konstruktionsaussage | Instandhaltungsfristen oder Abnahme von Betriebsschäden ändern sich automatisch |
| Freigabe- und Betriebsaufzeichnungen | Bauteilidentität, Bearbeitung, Prüfung und Instandhaltungsentscheidungen bleiben rückverfolgbar | Ein später gefundener Fehler wird durch früheres Strahlen unschädlich |
Tabelle 2. Kein einzelnes Prozess- oder Prüfergebnis ersetzt die vollständige Nachweiskette des Radsatzes.
Wie werden Eigenspannung und Ermüdungsaussage validiert?
Wird das Strahlen in der Auslegung angerechnet, werden Messrichtung, Ort und Tiefenverfahren für Eigenspannungen festgelegt und Werkstoff und Geometrie repräsentieren die tatsächliche Welle oder das Rad. Eigenspannungen aus Zerspanung, Wärmebehandlung, dem Fügen durch Pressverband und dem Strahlen können zusammenwirken; zyklische Lasten können einen Teil des Feldes abbauen.
Die Ermüdungsvalidierung bildet relevante Biegung, Mittelspannung, Presssitz- oder Reibermüdungseinfluss, Umgebung, Oberflächenzustand und Fehlerannahmen ab. Die Konstruktionsstelle kann Versuche im Maßstab 1:1 oder eine validierte Korrelation fordern. Veröffentlichte EA4T-Probenwerte bestimmen weder Prüffrist noch Restlebensdauer einer anderen Welle.
Ändert das Strahlen die Prüfung und Instandhaltung im Betrieb?
Nicht von selbst. EN 15313 behandelt die Radsatzinstandhaltung im eingebauten und ausgebauten Zustand. Anwendbarer Instandhaltungsplan, ZfP-Verfahren, Prüffrist, Aussonderungsgrenzen und Anforderungen der für die Instandhaltung zuständigen Stelle gelten weiter, sofern sie nicht im befugten sicherheits- und ingenieurtechnischen Verfahren geändert werden.
Reparaturausschleifen, Reprofilieren, Korrosionsabtrag oder spätere Beschichtung kann die gestrahlte Randschicht entfernen oder verändern. Ein Wiederholungsstrahlen nach der Reparatur muss ausdrücklich freigegeben und für die reparierte Geometrie qualifiziert sein; es ist kein automatischer Abschlussgang.
Welche Befunde erfordern Eingrenzung?
- Bauteilidentität, Stahl, Wärmebehandlung oder Zeichnungsstand ist unklar.
- Riss, Korrosionsmulde, Schlagschaden, Schleifbrand, Reibverschleiß oder nicht freigegebene Reparatur wird festgestellt.
- Die Behandlung erreicht Lagersitz, Radsitz, Lauffläche, Spurkranz oder eine andere ausgeschlossene Funktionsfläche.
- Der Bedeckungsgrad an Radius, Übergang oder Vorrichtungskontakt ist unvollständig.
- Rauheit, Profil, Durchmesser, Rundlauf, Kantenzustand oder Sauberkeit überschreitet die Grenze.
- Strahlmittel, Intensität, Programm, Vorrichtung oder Anlagenzustand weicht von der freigegebenen Route ab.
Bearbeitung stoppen und Produkt seit dem letzten verifiziert zulässigen Zustand eingrenzen. Serien-, Werkstoff-, Wärmebehandlungs-, Instandhaltungs-, Anlagen-, Strahlmittel-, Almen-, Vorrichtungs- und Prüfnachweise sichern und die befugte Bahn- oder Kundenentscheidung einholen. Erneutes Strahlen oder Polieren ist keine automatische Korrektur.
Was gehört in Anfrage oder Qualifizierungsplan?
| Angabe in Anfrage oder Qualifizierung | Erforderliche Einzelheit | Bedeutung |
|---|---|---|
| Bauteilidentität | Wellen- oder Radbauart, gelenkte Zeichnung, Stahlsorte, Wärmebehandlung, Serien- oder Losrückverfolgbarkeit und Neu- oder Instandhaltungszustand | Trennt Produktfamilien und bahnrechtliche Zusammenhänge |
| Behandlungsplan | Genaue Wellenkörper-, Radius-, Übergangs-, Naben-, Bohrungs- oder Scheibenzonen sowie Ausschlüsse, Maskierung und Übergänge | Verhindert Fehlstellen und Schäden an Passungen, Lagersitzen, Laufflächen oder Spurkränzen |
| Eingangszustand | Zerspanungs- und Schleifhistorie, Beschichtungen, Korrosion, Schlagschäden, Reparaturen, ZfP und Maße | Strahlen verdeckt oder akzeptiert keinen Fehler |
| Strahlforderung | Spezifikation, Strahlmittel, Intensität, Bedeckungsgrad, Anlagenweg, Vorrichtungslagen und Schadensgrenzen | Ein allgemeiner Wellen- oder Federprozess wird nicht übertragen |
| Abnahme und Validierung | Rauheit, Profil, Maße, Sauberkeit, ZfP, Eigenspannung sowie Ermüdungsnachweis im Maßstab 1:1 oder an repräsentativer Geometrie | Strahlergebnisse werden nicht mit der Bauteilzulassung verwechselt |
| Instandhaltung und Befugnis | Bahntechnische Normen, Kundenforderungen, Anforderungen der für die Instandhaltung zuständigen Stelle (ECM), Prüffrist und Änderungsbefugnis | Fertigungsänderungen verändern Sicherheitsnachweis oder Instandhaltungsplan nicht stillschweigend |
Tabelle 3. Eine Anfrage für Bahnbauteile verbindet Fertigungslenkung mit Bauteilfreigabe und Instandhaltungssystem.
Zusätzlich sind Bauteilgröße und -masse, Menge, Handhabungs- und Hebevorschriften, Verpackung, Korrosionsschutz, Zeugnisinhalt, Stichprobe und Abweichungsbefugnis anzugeben. Sind Behandlungsplan, Eingangsabnahme oder Einfluss auf die Instandhaltung unklar, ist vor Angebot oder Bearbeitung eine gelenkte Klärung einzuholen.
Häufig gestellte Fragen
Kann jede Radsatzwelle verfestigungsgestrahlt werden?
Nein. Die Behandlung muss für genaue Wellenbauart, Stahl, Fertigungs- oder Instandhaltungsroute, Zone und maßgebende Bahnforderungen freigegeben sein.
Welche Bereiche einer Radsatzwelle sind häufig ermüdungskritisch?
Die gelenkte Konstruktion kann Wellenkörper, Durchmesserübergänge, Radien, Freistiche und Presssitzübergänge bestimmen; der tatsächliche Behandlungsplan kommt aus Zeichnung und technischer Freigabe.
Dürfen Lagersitze und Radsitze gestrahlt werden?
Nur wenn dies ausdrücklich vorgeschrieben und qualifiziert ist. Diese Präzisionsflächen sind gegenüber Rauheit, Form, Maßen, Reibermüdung und Montageforderungen empfindlich.
Dürfen Laufflächen oder Spurkränze gestrahlt werden?
Nicht als allgemeine Maßnahme. Rollkontakt- und Bremsflächen benötigen ausdrückliche Konstruktions- und Bahnfreigabe; Strahlen repariert weder Verschleiß noch Risse oder Wärmeschäden.
Ersetzt Verfestigungsstrahlen die ZfP der Radsatzwelle?
Nein. Eingangs-, Freigabe- und Betriebsprüfungen bleiben durch Produkt-, Instandhaltungs-, Kunden- und Sicherheitsforderungen geregelt.
Darf über Korrosionsmulden oder Schlagschäden gestrahlt werden?
Nicht um sie zu verdecken oder automatisch zu akzeptieren. Zuerst sind vorgeschriebene Prüfung, Restlebensdauer- oder Reparaturbewertung und befugte Entscheidung erforderlich.
Belegen Probenversuche die Lebensdauer eines Radsatzes?
Nein. Proben erklären Mechanismen. Eine Konstruktionsaussage benötigt repräsentativen Werkstoff, Geometrie, Oberfläche, Eigenspannung, Last und geeignete 1:1- oder validierte Nachweise.
Welche Angaben benötigt eine Machbarkeitsprüfung?
Benötigt werden Zeichnung, Wellen- oder Radidentität, Werkstoff und Wärmebehandlung, Zonen, Fertigungs- oder Reparaturhistorie, ZfP-Status, Strahlforderung, Einsatz und Freigabeweg.
Die wichtigsten Punkte
- Anwendungen an Radsatzwelle, Radnabe oder Radscheibe sowie an Lauffläche oder Spurkranz voneinander trennen.
- Nur zeichnungsseitig freigegebene Zonen im maßgebenden Freigabeverfahren des Bahnsektors behandeln.
- Risse, Korrosion, Schlagschäden und Reparaturen vor dem Strahlen klären.
- Presssitze, Lagersitze, Laufflächen, Spurkränze und Bezugsflächen ohne ausdrückliche Qualifizierung schützen.
- Vollständigen Umfangszugang, Oberflächenzustand und repräsentative Ermüdungsnachweise validieren.
- Prüffristen und Instandhaltungsentscheidungen nicht allein aufgrund des Strahlens ändern.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen von Wellen und Achsen
- Wie Verfestigungsstrahlen die Ermüdungslebensdauer beeinflusst
- Bedeckungsgrad beim Verfestigungsstrahlen prüfen
- Eigenspannungstiefenprofil nach dem Verfestigungsstrahlen
Technische Quellen
1. DIN EN 13261:2025-02 / EN 13261:2024, Radsatzwellen — Produktanforderungen
2. EN 13262:2026, Räder — Produktanforderungen
4. DIN EN 15313:2024-12 / EN 15313:2024, Radsatzinstandhaltung
5. SAE J2441_202511: Shot Peening, stabilized November 2025
6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
