Ošetrujte iba prvky kritické z hľadiska únavy schválené výkresom a zachovajte bezpečnostnú dokumentáciu produktu, údržby a kontroly pre celé dvojkolesie.
Guľôčkovanie môže podporiť návrh únavy vybraných prvkov železničných náprav a kolies zavedením poľa zvyškového tlakového napätia v blízkosti povrchu a zmenou podmienok iniciácie trhlín na povrchu. Nie je to univerzálne ošetrenie dvojkolesia. Geometria nápravy, lisované uloženie, konštrukcia kolesa, stav obrábania, história korózie a nárazov, brzdné a valivé zaťaženia, požiadavky na kontrolu a príslušný postup schvaľovania železníc určujú, kde je proces povolený a aké doklady sú potrebné.
Prečo sa musia nápravy a kolesá považovať za rôzne aplikácie?
Železničnú nápravu určujú najmä rotačný ohyb, lokálne geometrické prechody, vplyvy lisovaného uloženia a poškodenie povrchu. Monoblokové koleso je navyše vystavené napätiam v náboji a kotúči, vplyvom lisovaného uloženia, valivému kontaktu, opotrebeniu a podľa spôsobu brzdenia aj tepelnému zaťaženiu. Jeden proces guľôčkovania nemožno preniesť medzi teleso nápravy, náboj kolesa a jazdnú plochu len preto, že patria do toho istého dvojkolesia.
EN 13261 sa zaoberá požiadavkami na výrobok pre nápravy, EN 13262 pre kolesá a EN 13103-1 metódou návrhu pre nápravy s externými čapmi. Tieto dokumenty definujú širšie rámce výrobkov a návrhu; nepremieňajú nešpecifikovanú operáciu guľôčkovania na schválené železničné ošetrenie. Rozhodujúcim zostáva výkres, špecifikácia obstarávania, zákazník a príslušný železničný orgán.
| Funkcia | Dominantný problém | Rozhodnutie o guľôčkovaní |
|---|---|---|
| Teleso nápravy a prechod priemeru | Rotačné ohýbanie, korózne jamky, poškodenie nárazom a stopy po obrábaní môžu podporovať vznik povrchových trhlín | Ošetrujte iba zóny definované výkresom; kvalifikovať prechody, povrchovú úpravu a celý obvod |
| Zaoblenie alebo odľahčovacia drážka | Koncentrácia napätia a obmedzený prístup robia uhol, pokrytie a drsnosť kritickými | Použite reprezentatívnu geometriu, kvalifikované polohy upínacích prvkov a explicitné limity prechodov |
| Prechod sedla kolesa alebo lisovaného uloženia | Napätie pri lisovanom uložení, trenie a rozmerová funkcia sa vzájomne ovplyvňujú | Chráňte hotové uloženia, pokiaľ nie je úprava výslovne špecifikovaná a rozmerovo kvalifikovaná |
| Čap ložiska a povrch tesnenia | Tvar, drsnosť, čistota a funkcia ložiska alebo tesnenia môžu byť poškodené | Normálne vylúčte, pokiaľ riadený návrh nedefinuje úpravu a konečné prijatie |
| Náboj kolesa, otvor alebo stojina | Lisované uloženia, ohyb stojiny, zvyškové napätie a geometria sa líšia v závislosti od kolesa dizajn | Spracujte presný autorizovaný prvok kolesa; neprenášajte proces telesa nápravy |
| Ráfik kolesa, behúň alebo príruba | Dominujú valivý kontakt, opotrebenie a brzdné teplo a bezpečnostné požiadavky sú veľmi špecifické. | Nevykonávajte guľôčkovanie bez výslovného schválenia návrhu a železničného úradu; guľôčkovanie nie je opravou tepelného alebo valivého poškodenia. |
Tabuľka 1. Funkcia a dráha zaťaženia určujú, či je prvok ošetrený, chránený alebo vylúčený.
Ako môže guľôčkovanie ovplyvniť únavu nápravy?
Mnohé únavové trhliny náprav vznikajú na povrchu alebo v jeho blízkosti ovplyvnenom ohybovým napätím, zárezom, koróznou jamkou, nárazom štrku alebo obrábaným prvkom. Kvalifikovaná guľôčkovaná vrstva môže znížiť efektívnu ťahovú hnaciu silu v blízkosti povrchu. Výsledok závisí od veľkosti a hĺbky zvyškového napätia, spevnenia povrchu, drsnosti, pevnosti materiálu, veľkosti defektu a prevádzkového zaťaženia.
Výskum vzoriek EA4T po mikroguľôčkovaní uvádza zmeny únavového správania špecifické pre danú aplikáciu a súčasne ukazuje, že veľkosť umelo vytvorenej chyby a drsnosť zostávajú významné. Tieto výsledky podporujú pochopenie mechanizmu a plánovanie skúšok, nie univerzálny násobok únavovej životnosti ani oprávnenie prijať poškodené nápravy.
Ktoré vstupné podmienky musia byť vyriešené pred guľôčkovaním?
Stopy po obrábaní, spáleniny po brúsení, korózia, preliačiny, nárazy štrku, oder, trhliny a predchádzajúce opravy sa musia skontrolovať a musí sa o nich rozhodnúť podľa riadeného výrobkového alebo údržbového postupu. Guľôčkovanie neodstráni trhlinu ani neobnoví materiál stratený koróziou. Nesmie zakryť doklady potrebné pre NDT alebo rozmerové posúdenie.
V prípade údržbových dielov môže mať vplyv na vhodnosť sériová značka, najazdené kilometre alebo história prevádzky, predchádzajúce odstránenie materiálu, tepelné udalosti a skoršie povrchové úpravy. Ak je zostávajúca geometria alebo stav kontroly neistý, zastavte a pred spracovaním získajte rozhodnutie autorizovaného inžinierskeho pracovníka.
Ako sú chránené uloženia, čapy a funkčné povrchy kolies?
Sedlá kolies, ložiskové čapy, tesniace povrchy, závity a referenčné prvky môžu byť citlivé na tvar, priemer, drsnosť a vtlačené zvyšky. Ak ich úprava nie je výslovne predpísaná, musia byť z procesu vylúčené a spoľahlivo zamaskované bez poškodenia povrchu. Prechodové zóny sa musia riadiť tak, aby pri vysoko namáhanom zaoblení nevznikol neguľôčkovaný pás.
Pásy kolies, príruby a oblasti ráfika ovplyvnené brzdením majú špeciálne požiadavky na valivý kontakt, opotrebenie a tepelné vlastnosti. Nesmú sa pridávať do postupu guľôčkovania ako neformálne rozšírenie ošetrenia náboja alebo stojiny. Tepelne poškodené, prasknuté alebo opotrebované koleso vyžaduje predpísanú železničnú kontrolu a rozhodnutie o ďalšom postupe.

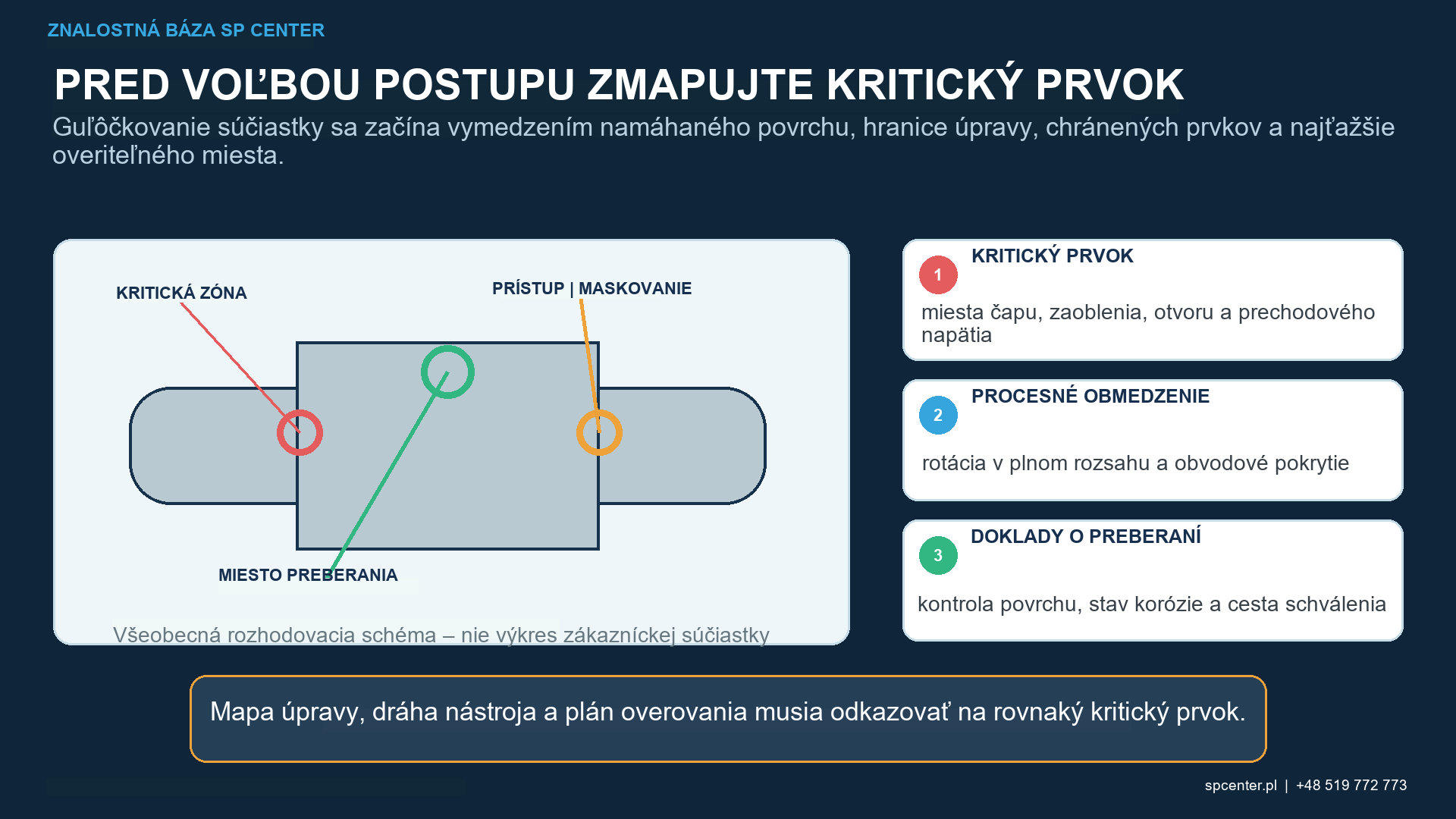

Ako sa dosiahne úplné obvodové pokrytie?
Zmeny priemeru nápravy, podrezania, prechody medzi sedlami kolesa a prvky kolesa môžu obmedziť zorné pole. Poloha trysky alebo kolesa, rotácia dielu, priečny priebeh, prekrytie a kontakty s upínacími prvkami musia poskytovať požadovaný doklad o náraze po celom autorizovanom povrchu. Kontakt s upínacími prvkami vo vnútri ošetrovanej zóny vyžaduje schválený postup premiestnenia.
SAE J2277 sa zaoberá určením pokrytia. Pokrytie zostáva oddelené od Almenovej intenzity a od kontroly trhlín. Autorizovaná metóda pozorovania alebo nepriama metóda musí byť vhodná pre povrchovú úpravu a geometriu a nesmie sa spoliehať na neoveriteľné tvrdenie, ako napríklad „vyzerá jednotne“.

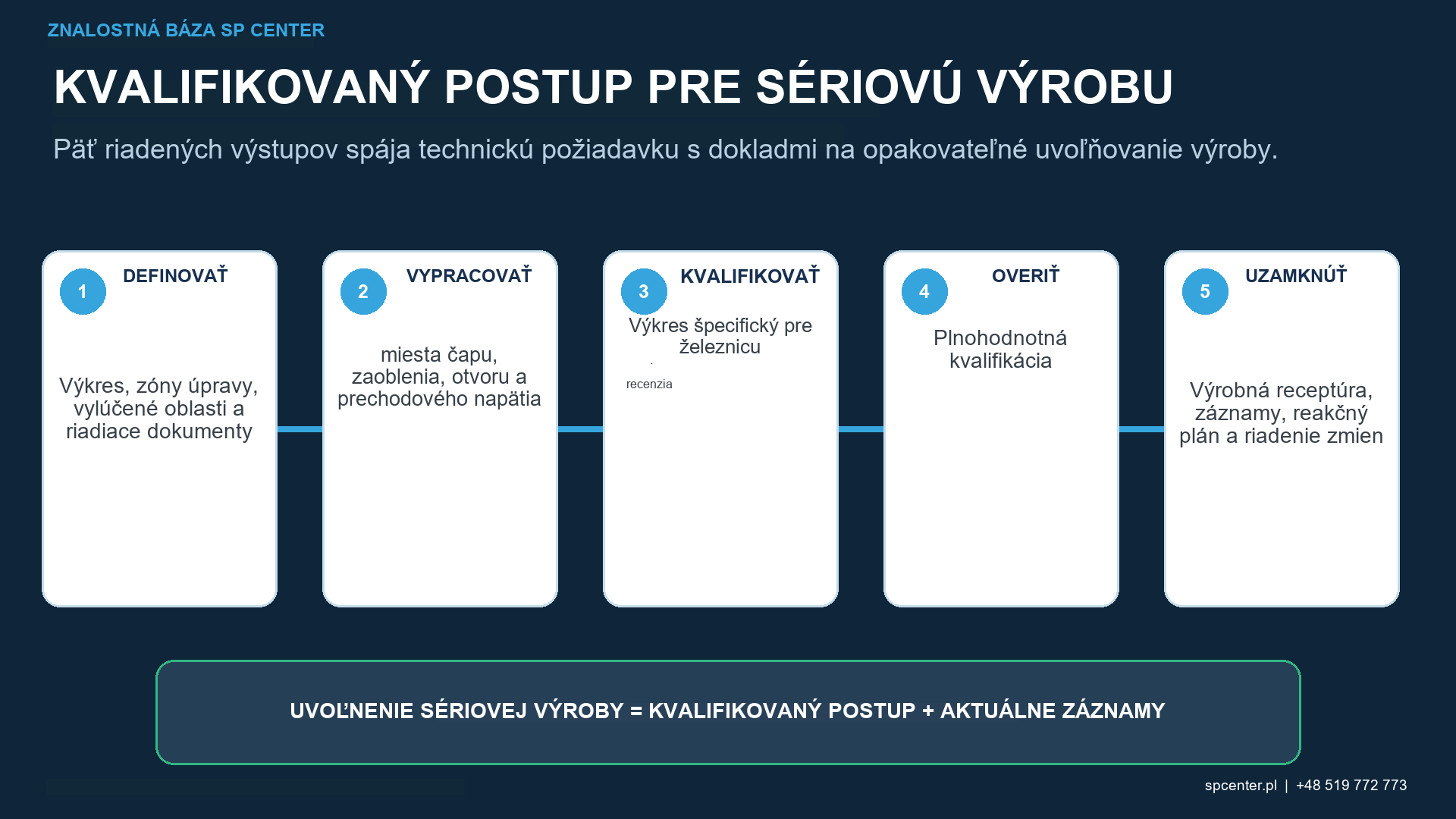

Ktoré doklady podporujú kvalifikáciu a uvoľnenie?
| Úroveň dokladov | Čo sa stanovuje | Čo nedokáže sám preukázať |
|---|---|---|
| Materiál, tepelné spracovanie a sledovateľnosť výroby | Náprava alebo koleso zodpovedá kvalifikovanej oceli a postupu | Vstupný povrch je bez chýb |
| Vstupná NDT, vizuálna a rozmerová kontrola | Špecifikované trhliny, poškodenia, korózia a geometria sú prijateľné pred guľôčkovaním | Prúd guľôčkovania alebo konečné tvrdenie o únave materiálu je kvalifikované |
| Riadenie média, nastavenia zariadenia a Almenova intenzita | Schválený prúd guľôčkovania a postup zariadenia sú reprodukované | Každé miesto zaoblenia a obvodu má pokrytie alebo prijateľný stav povrchu |
| Pokrytie komponentu a kontrola povrchu | Požadované zóny nesú doklady o náraze a spĺňajú limity textúry a poškodenia | Hĺbka zvyškového napätia alebo výkonnosť pri plnej únave je preukázaná |
| Profil zvyškového napätia a reprezentatívne testovanie únavy | Definovaný materiál, geometria a proces podporujú deklarovaný konštrukčný nárok | Intervaly údržby alebo akceptácia prevádzkového poškodenia sa môžu automaticky meniť |
| Záznamy o uvoľnení a prevádzke | Rozhodnutia o identite dielu, spracovaní, kontrole a údržbe zostávajú sledovateľné | Neskôr zistená chyba je odstránená predchádzajúcim guľôčkovaním |
Tabuľka 2. Žiadny jednotlivý proces alebo výsledok kontroly nenahrádza celý reťazec dokladov o dvojkolesí.
Ako sa overujú tvrdenia o zvyškovom napätí a únave?
Ak sa uplatňuje konštrukčný prínos, definujte smer a miesto merania zvyškových napätí aj metódu hĺbkového profilu a použite materiál a geometriu reprezentatívne pre skutočnú nápravu alebo koleso. Povrchové a podpovrchové napätia po obrábaní, tepelnom spracovaní, lisovanom uložení a guľôčkovaní sa môžu vzájomne ovplyvňovať a cyklické zaťaženie môže časť napäťového poľa relaxovať.
Overenie únavy by malo reprodukovať príslušné predpoklady ohybu, stredného napätia, efektu lisovania alebo trenia, prostredia, stavu povrchu a defektov. Konštrukčný orgán môže vyžadovať skúšky v plnom rozsahu alebo overenú koreláciu. Publikované údaje o vzorkách EA4T nemôžu stanoviť interval kontroly ani zostávajúcu životnosť pre inú nápravu.
Mení guľôčkovanie kontrolu alebo údržbu počas prevádzky?
Samotné nie. EN 15313 sa zaoberá údržbou dvojkolesí počas prevádzky a mimo vozidla. Platný plán údržby, metóda NDT, interval kontroly, limity vyradenia a požiadavky na subjekt zodpovedný za údržbu naďalej platia, pokiaľ sa nezmenia prostredníctvom autorizovaného bezpečnostného a technického procesu.
Lokálne zabrúsenie pri oprave, reprofilácia, odstránenie korózie alebo následné povlakovanie môžu guľôčkovanú vrstvu odstrániť alebo zmeniť. Obnovovacie guľôčkovanie musí byť výslovne schválené a kvalifikované pre opravenú geometriu; nejde o automatickú záverečnú operáciu.

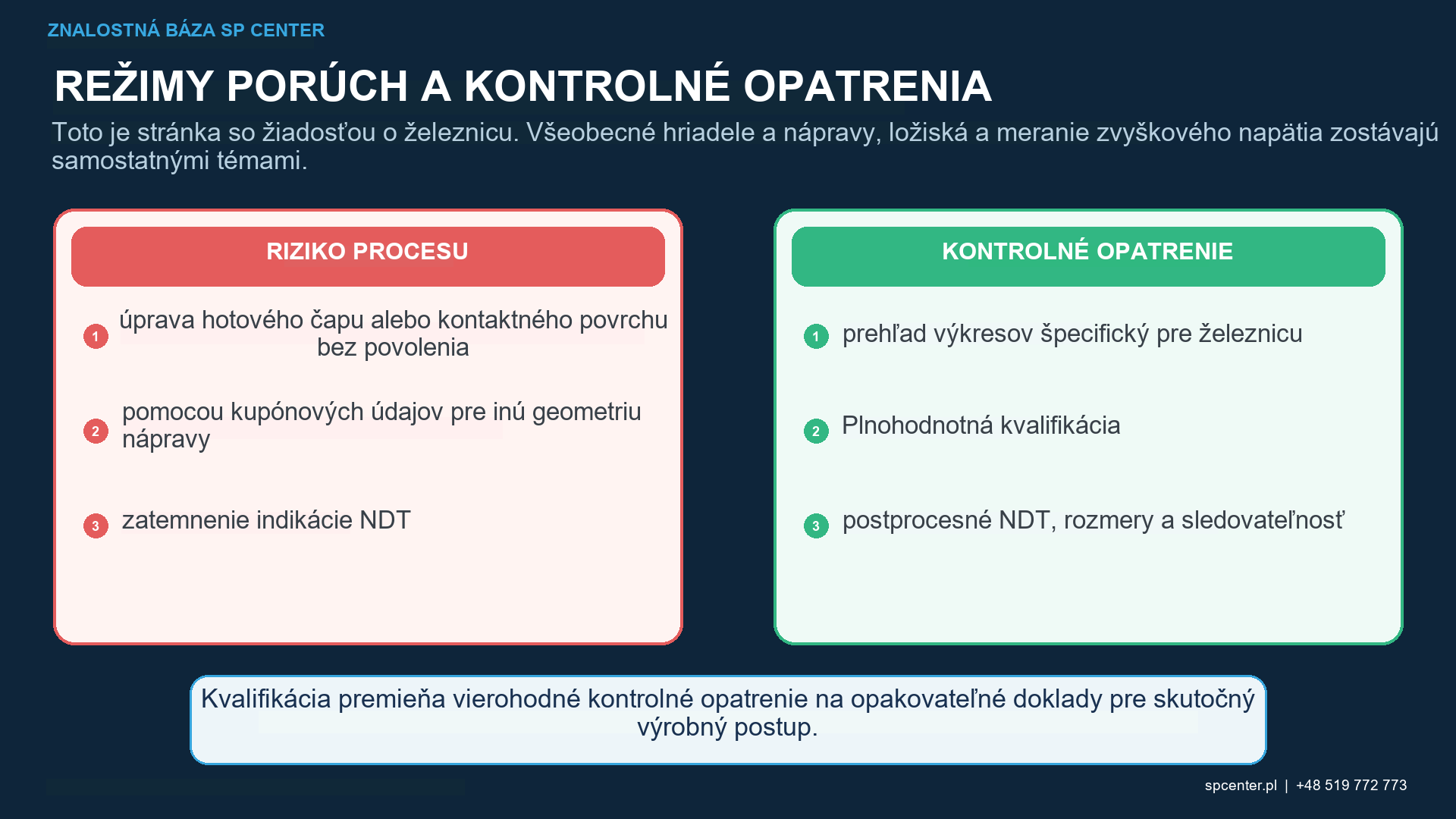

Ktoré zistenia vyžadujú kontrolu?
- Identita komponentu, ocele, tepelného spracovania alebo revízie výkresu je neistá.
- Zistila sa trhlina, korózna jama, poškodenie nárazom, brúsenie, trenie alebo neschválená oprava.
- Ošetrenie dosiahne čap, sedlo kolesa, behúň, prírubu alebo iný vylúčený funkčný povrch.
- Pokrytie je neúplné okolo zaoblenia, prechodu alebo kontaktu s upínacím prípravkom.
- Drsnosť, profil, priemer, hádzavosť, stav alebo čistota hrany presahujú svoj limit.
- Stav média, intenzity, programu, upínacieho prípravku alebo zariadenia sa líši od schváleného postupu.
Zastavte spracovanie a zadržte výrobky od posledného overeného vyhovujúceho stavu. Zachovajte záznamy o sériovom čísle, materiáli, tepelnom spracovaní, údržbe, zariadení, médiu, Almenovej skúške, prípravku a kontrole a vyžiadajte si oprávnené rozhodnutie železničného zákazníka alebo inej príslušnej autority. Opakované guľôčkovanie ani leštenie nie je automatickou nápravou.
Čo by mala obsahovať žiadosť o cenovú ponuku alebo kvalifikačný plán?
| Vstup RFQ alebo kvalifikácie | Požadovaný detail | Prečo je to dôležité |
|---|---|---|
| Identita komponentu | Typ nápravy alebo kolesa, riadený výkres, trieda ocele, tepelné spracovanie, sledovateľnosť sériového čísla alebo šarže a stav novostavby alebo údržby | Oddeľuje produktové rady a regulačné kontexty |
| Mapa úpravy | Presné zóny telesa, zaoblenia, prechodu, náboja, otvoru alebo stojiny plus vylúčenia, maskovanie a hranice prelínania | Zabraňuje vynechaniu kritických zón z hľadiska únavy a poškodeniu lícovania, čapov, dezénov alebo prírub |
| Vstupný stav | História obrábania a brúsenia, nátery, korózia, poškodenie nárazom, opravy, NDT a rozmerové výsledky | Guľôčkovanie sa nepoužíva na skrytie alebo akceptovanie chyby. |
| Požiadavka na guľôčkovanie | Rozhodujúca špecifikácia, médiá, intenzita, pokrytie, postup zariadenia, polohy upínacích prípravkov a limity poškodenia | Generický recept na hriadeľ alebo pružinu nie je prevedené |
| Prijatie a validácia | Drsnosť, profil, rozmery, čistota, NDT, zvyškové napätie, doklad únavy v plnom rozsahu alebo reprezentatívny | Výsledky toku sa nezamieňajú so schválením železničného komponentu |
| Údržba a oprávnenie | Platné železničné normy, požiadavky zákazníka a subjektu zodpovedného za údržbu, interval kontroly a oprávnenie na zmenu | Zmeny vo výrobe nemenia ticho bezpečnostnú dokumentáciu ani plán údržby |
Tabuľka 3. Žiadosť o guľôčkovanie železničnej nápravy musí prepojiť riadenie výroby so systémom schvaľovania a údržby komponentu.
Uveďte aj veľkosť a hmotnosť dielu, množstvo, obmedzenia manipulácie a zdvíhania, balenie, ochranu pred koróziou, obsah certifikátu, odber vzoriek a oprávnenie na odchýlky. Ak je mapa spracovania, vstupné prijatie alebo vplyv údržby nejasný, pred cenovou ponukou alebo spracovaním si vyžiadajte riadené objasnenie.
Často kladené otázky
Môže byť každá železničná náprava guľôčkovaná?
Nie. Ošetrenie musí byť schválené pre presný návrh nápravy, oceľ, výrobnú alebo údržbový postup, zónu a príslušné železničné požiadavky.
Ktoré oblasti nápravy sú bežne kritické z hľadiska únavy?
Riadený návrh môže identifikovať teleso nápravy, prechody priemerov, zaoblenia, reliéfy a prechody lisovaním, ale skutočná mapa ošetrenia musí pochádzať z výkresovej a technickej autority.
Mali by sa ložiskové čapy a sedlá kolies guľôčkovať?
Iba ak je to výslovne špecifikované a kvalifikované. Tieto presné povrchy môžu byť citlivé na drsnosť, tvar, rozmery, trenie a požiadavky na montáž.
Môžu sa behúne kolies alebo príruby guľôčkovať?
Nie je to všeobecná prax. Valivé a brzdové povrchy vyžadujú výslovný návrh a schválenie železničného úradu; guľôčkovanie nie je oprava opotrebenia, prasklín alebo tepelného poškodenia.
Eliminuje guľôčkovanie potrebu nedeštruktívneho testovania náprav?
Nie. Vstupné, uvoľnené a prevádzkové kontroly sa naďalej riadia príslušnými požiadavkami na výrobok, údržbu, zákazníkov a bezpečnosť.
Môže sa guľôčkovanie aplikovať na korózne jamky alebo poškodenia nárazom?
Nesmie sa ich zatajovať ani automaticky akceptovať. Poškodenie si vyžaduje najprv špecifikovanú kontrolu, posúdenie zostávajúcej životnosti alebo opravy a autorizované zneškodnenie.
Preukazujú výsledky únavy z kupónov životnosť dvojkolesia?
Nie. Údaje z kupónov vysvetľujú mechanizmy. Návrh na konštrukciu vyžaduje reprezentatívny materiál, geometriu, stav povrchu, zvyškové napätie, zaťaženie a príslušné doklady v plnom rozsahu alebo validované doklady.
Čo by sa malo poskytnúť na preskúmanie uskutočniteľnosti železničnej dopravy?
Poskytnite kontrolovaný výkres, identitu nápravy alebo kolesa, materiál a tepelné spracovanie, zóny, históriu výroby alebo opráv, stav NDT, požiadavky na guľôčkovanie, kontext služby a postup schvaľovania.
Kľúčové poznatky
- Oddeľte aplikácie nápravy, náboja alebo stojiny kolesa a behúňa alebo príruby.
- Ošetrite iba zóny schválené výkresom v rámci príslušného postupu schvaľovania železníc.
- Pred guľôčkovaním vyriešte trhliny, koróziu, nárazy a opravy.
- Chráňte lisované spoje, čapy, behúne, príruby a referenčné povrchy, pokiaľ nie sú výslovne uvedené inak.
- Overte prístup po celom obvode, stav povrchu a reprezentatívne doklady o únave.
- Nemeňte intervaly kontrol ani rozhodnutia o údržbe len na základe guľôčkovania.
Súvisiace príručky SP Center
- Guľôčkovanie hriadeľov a náprav
- Ako guľôčkovanie zlepšuje únavovú životnosť
- Kontrola pokrytia guľôčkovaním
- Profil hĺbky zvyškového napätia po guľôčkovaní
Technické referencie
2. EN 13262:2026, Železničné aplikácie – Dvojkolesia a podvozky – Kolesá – Požiadavky na produkt
3. DIN EN 13103-1:2023-03 / EN 13103-1:2017+A1:2022, Metóda návrhu náprav s vonkajšími čapmi
4. DIN EN 15313:2024-12 / EN 15313:2024, Údržba dvojkolesí počas prevádzky a mimo vozidla
5. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
6. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k normám a dokladom: Železničné normy, schválenia vozidiel, výkresy, pokyny na údržbu a požiadavky zákazníkov sa musia preskúmať v ich kompletných kontrolovaných vydaniach. Uvedené štúdie únavy sa týkajú špecifikovaných ocelí pre nápravy, vzoriek a zaťažení a nepovoľujú univerzálny proces dvojkolesia.
