Ošetřujte pouze prvky kritické z hlediska únavy schválené výkresem a zachovávejte bezpečnostní dokumentaci produktu, údržby a kontroly pro celé dvojkolí.
Kuličkování může podpořit návrh únavy vybraných prvků železničních náprav a kol zavedením pole zbytkového tlakového napětí v blízkosti povrchu a měnícími se podmínkami pro vznik trhlin na povrchu. Nejedná se o univerzální ošetření dvojkolí. Geometrie náprav, lisované uložení, konstrukce kola, stav obrábění, historie koroze a nárazů, brzdné a valivé zatížení, požadavky na kontrolu a příslušný postup schvalování železnic určují, kde je proces povolen a jaké doklady jsou vyžadovány.

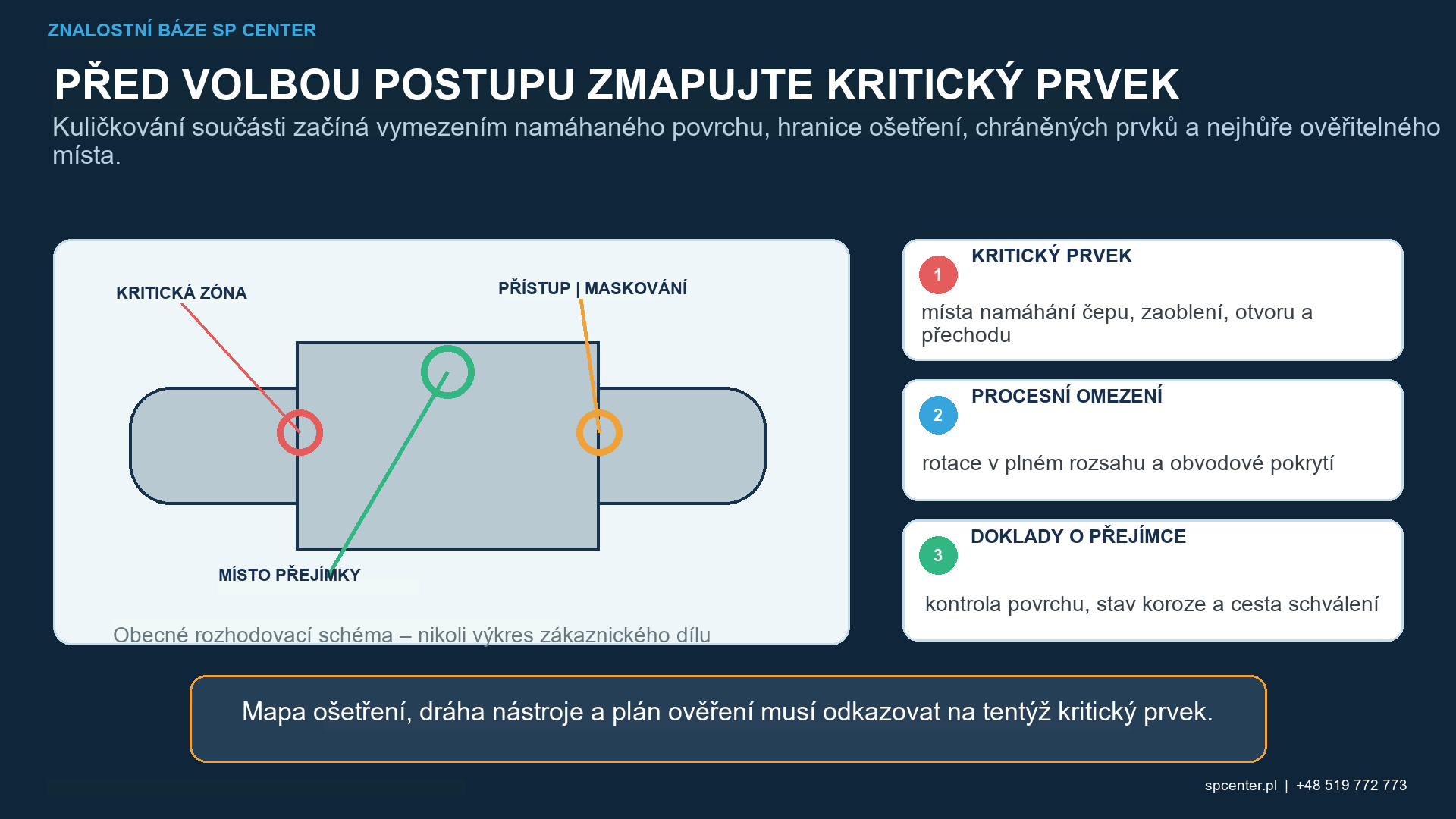

Proč musí být nápravy a kola považovány za různé aplikace?
Železniční náprava je dominantně podrobena rotačnímu ohybu, lokálním geometrickým přechodům, účinkům lisování a poškození povrchu. Monoblokové kolo také nese napětí v náboji a stojině, účinky lisování, valivý kontakt, opotřebení a v závislosti na brzdném uspořádání i tepelné zatížení. Jeden proces kuličkování nelze přenášet mezi tělesem nápravy, nábojem kola a běhounem pouze proto, že patří ke stejnému dvojkolí.
EN 13261 se zabývá požadavky na výrobek pro nápravy, EN 13262 pro kola a EN 13103-1 metodou návrhu pro nápravy s externími čepy. Tyto dokumenty definují širší rámce výrobků a návrhu; nemění nespecifikovanou operaci kuličkování na schválené ošetření pro železnici. Rozhodující zůstávají výkres, specifikace zadávání veřejných zakázek, zákazník a příslušný železniční úřad.
| Vlastnost | Dominantní problém | Rozhodnutí o kuličkování |
|---|---|---|
| Těleso nápravy a přechod průměru | Rotační ohyb, korozní jamky, poškození nárazem a stopy po obrábění mohou podporovat vznik povrchových trhlin | Ošetřujte pouze zóny definované výkresem; kvalifikovat přechody, povrchovou úpravu a celý obvod |
| Zaoblení nebo odlehčená drážka | Koncentrace napětí a omezený přístup činí úhel, pokrytí a drsnost kritickými | Používejte reprezentativní geometrii, kvalifikované polohy upínacích přípravků a explicitní limity přechodů |
| Přechod pro sedlo kola nebo lisované uložení | Napětí při lisování, otěr a rozměrová funkce vzájemně působí | Chraňte hotová uložení, pokud není ošetření výslovně specifikováno a rozměrově kvalifikováno |
| Ložiskový čep a těsnicí plocha | Tvar, drsnost, čistota a funkce ložiska nebo těsnění mohou být poškozeny | Obvykle vylučujte, pokud řízený návrh nedefinuje ošetření a konečné přijetí |
| Náboj kola, otvor nebo stojina | Lisované uložení, ohyb stojiny, zbytkové napětí a geometrie se liší podle kola návrh | Ošetřete přesný autorizovaný prvek kola; nepřenášejte proces tělesa nápravy |
| Ráfek kola, běhoun nebo příruba | Dominují valivý kontakt, opotřebení a brzdné teplo a bezpečnostní požadavky jsou velmi specifické. | Neprovádějte kuličkování bez výslovného schválení návrhu a železničního úřadu; kuličkování není opravou tepelného poškození nebo poškození valivým kontaktem. |
Tabulka 1. Funkce a dráha zatížení určují, zda je prvek ošetřen, chráněn nebo vyloučen.
Jak může kuličkování ovlivnit únavu nápravy?
Mnoho únavových trhlin v nápravách vzniká na povrchu nebo v jeho blízkosti, který je ovlivněn ohybovým napětím, vrubem, korozní důlkem, nárazem štěrku nebo obráběným prvkem. Kvalifikovaná kuličkovaná vrstva může snížit efektivní tahovou hnací sílu v blízkosti povrchu. Výsledek závisí na velikosti a hloubce zbytkového napětí, zpevnění povrchu, drsnosti, pevnosti materiálu, velikosti vady a provozním zatížení.
Výzkum vzorků EA4T po mikrokuličkování uvádí změny únavového chování specifické pro danou aplikaci a současně ukazuje, že velikost uměle vytvořené vady a drsnost zůstávají významné. Tyto výsledky podporují pochopení mechanismu a plánování zkoušek, nikoli univerzální násobek únavové životnosti ani oprávnění přijmout poškozené nápravy.
Které vstupní podmínky musí být vyřešeny před kuličkováním?
Stopy po obrábění, spáleniny po broušení, koroze, promáčkliny, nárazy štěrku, oděr, trhliny a předchozí opravy se musí zkontrolovat a musí se o nich rozhodnout podle řízeného výrobkového nebo údržbového postupu. Kuličkování neodstraní trhlinu ani neobnoví materiál ztracený korozí. Nesmí zakrýt doklady potřebné pro NDT nebo rozměrové posouzení.
U dílů pro údržbu může mít vliv na způsobilost sériová značka, počet najetých kilometrů nebo historie provozu, předchozí odebírání materiálu, tepelné události a dřívější povrchové úpravy. Pokud je zbývající geometrie nebo stav kontroly nejistý, zastavte a před zpracováním si vyžádejte rozhodnutí autorizovaného inženýra.
Jak jsou chráněny uložení, čepy a funkční povrchy kol?
Sedla kol, ložiskové čepy, těsnicí povrchy, závity a vztažné prvky mohou být citlivé na tvar, průměr, drsnost a vtlačené zbytky. Není-li jejich ošetření výslovně předepsáno, musí být z procesu vyloučeny a spolehlivě zamaskovány bez poškození povrchu. Přechodové zóny se musí řídit tak, aby u vysoce namáhaného zaoblení nevznikl nekuličkovaný pás.
Běhouny kol, příruby a oblasti ráfku ovlivněné brzděním mají specifické požadavky na valivý kontakt, opotřebení a tepelné vlastnosti. Nesmí být přidány do kuličkovací postupu jako neformální rozšíření ošetření náboje nebo stojiny. Tepelně poškozené, prasklé nebo opotřebované kolo vyžaduje předepsanou železniční kontrolu a rozhodnutí o dalším nakládání.
Jak se dosahuje úplného obvodového pokrytí?
Změny průměru nápravy, podřezání, přechody mezi úložnými místy kola a prvky kola mohou omezit viditelnost. Poloha trysky nebo kola, otáčení dílu, posuv, překrytí a kontakty s upínacím prvkem musí poskytovat požadované doklady o nárazu po celém autorizovaném povrchu. Kontakt s upínacím prvkem uvnitř ošetřované zóny vyžaduje schválený postup pro změnu polohy.
SAE J2277 se zabývá stanovením pokrytí. Pokrytí zůstává oddělené od Almenovy intenzity a od kontroly trhlin. Autorizovaná prohlídka nebo nepřímá metoda musí být vhodná pro povrchovou úpravu a geometrii a nesmí se spoléhat na neověřitelné tvrzení, jako je „vypadá jednotně“.

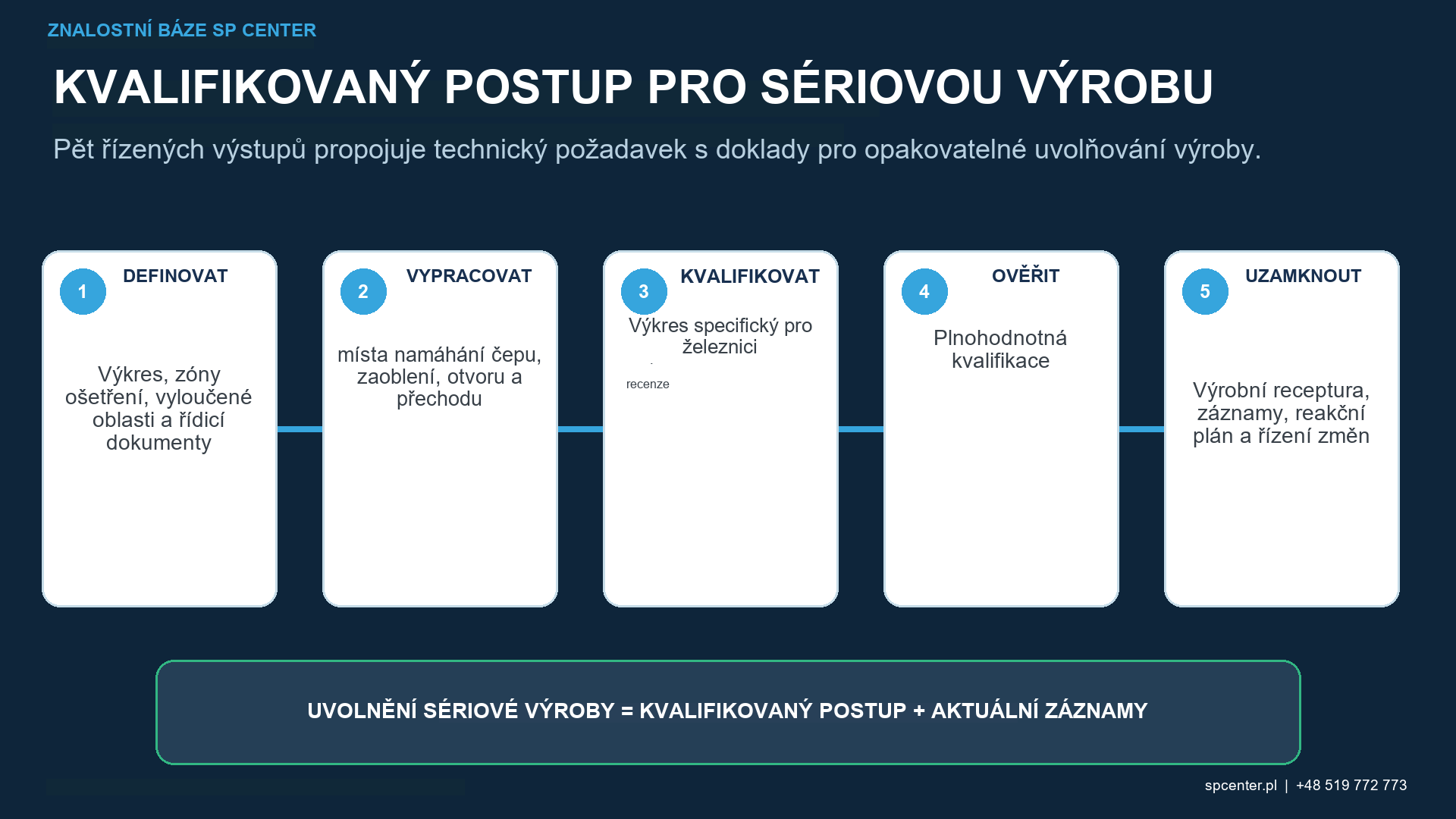

Které doklady podporují kvalifikaci a uvolnění?
| Úroveň dokladů | Co se stanoví | Co nelze samo o sobě stanovit |
|---|---|---|
| Materiál, tepelné zpracování a sledovatelnost výroby | Náprava nebo kolo odpovídá kvalifikované oceli a postupu | Vstupní povrch je bez vad |
| Vstupní NDT, vizuální a rozměrová kontrola | Specifikované trhliny, poškození, koroze a geometrie jsou přijatelné před kuličkováním | Proud média pro kuličkování nebo konečné tvrzení o únavě materiálu je kvalifikované |
| Řízení média, nastavení zařízení a Almenova intenzita | Schválený proud média pro kuličkování a postup zařízení jsou reprodukovány | Každé místo zaoblení a obvodu má pokrytí nebo přijatelný stav povrchu |
| Pokrytí součástky a kontrola povrchu | Požadované zóny nesou doklady o nárazu a splňují limity textury a poškození | Je prokázána hloubka zbytkového napětí nebo únavová výkonnost v plném rozsahu |
| Profil zbytkového napětí a reprezentativní testování únavy | Definovaný materiál, geometrie a proces podporují deklarovaný konstrukční požadavek | Intervaly údržby nebo přijetí provozního poškození lze automaticky změnit |
| Záznamy o uvolnění a provozu | Rozhodnutí o identitě dílu, zpracování, kontrole a údržbě zůstávají sledovatelná | Později zjištěná vada je odstraněna předchozím kuličkováním |
Tabulka 2. Žádný jednotlivý proces nebo výsledek kontroly nenahrazuje kompletní řetězec dokladů o dvojkolí.
Jak se ověřují tvrzení o zbytkovém napětí a únavě?
Pokud se uplatňuje konstrukční přínos, stanovte směr a místo měření zbytkových napětí i metodu hloubkového profilu a použijte materiál a geometrii reprezentativní pro skutečnou nápravu nebo kolo. Povrchová a podpovrchová napětí po obrábění, tepelném zpracování, lisovaném uložení a kuličkování se mohou vzájemně ovlivňovat a cyklické zatížení může část napěťového pole relaxovat.
Ověření únavy by mělo reprodukovat příslušné předpoklady ohybu, středního napětí, lisování nebo třecího efektu, prostředí, stavu povrchu a vad. Konstrukční autorita může vyžadovat zkoušky v plném rozsahu nebo validovanou korelaci. Publikovaná data vzorků EA4T nemohou stanovit interval kontroly ani zbývající životnost pro jinou nápravu.
Mění kuličkování provozní kontrolu nebo údržbu?
Samo o sobě ne. EN 15313 se zabývá údržbou dvojkolí za provozu i mimo vozidlo. Platný plán údržby, metoda NDT, interval kontroly, limity odmítnutí a požadavky na subjekt odpovědný za údržbu nadále platí, pokud nebudou změněny autorizovaným bezpečnostním a technickým procesem.
Lokální zabroušení při opravě, reprofilace, odstranění koroze nebo následné povlakování mohou kuličkovanou vrstvu odstranit nebo změnit. Obnovovací kuličkování musí být výslovně schváleno a kvalifikováno pro opravenou geometrii; nejde o automatickou závěrečnou operaci.

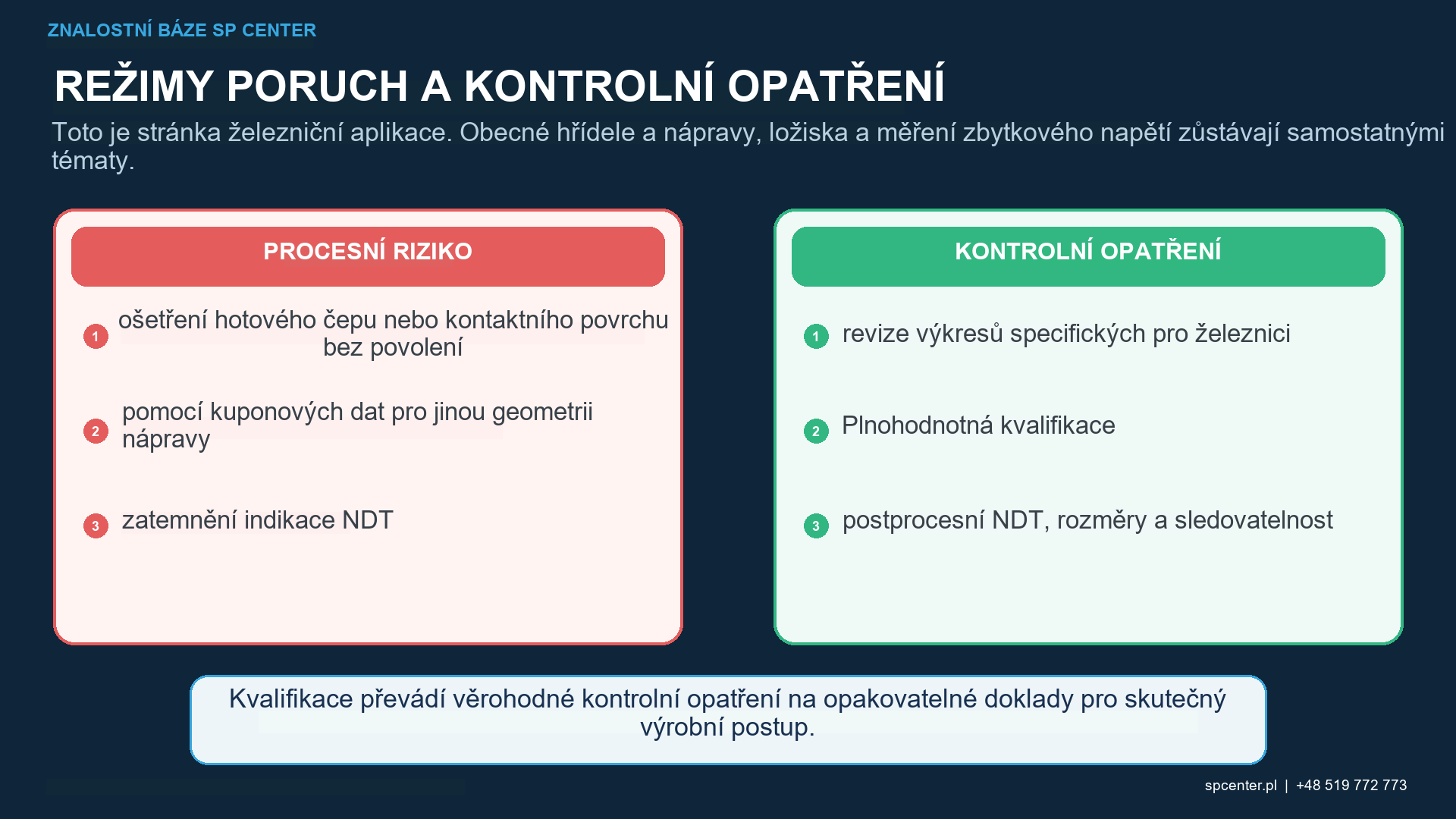

Které zjištění vyžadují omezení?
- Identita součásti, oceli, tepelného zpracování nebo revize výkresu je nejistá.
- Je zjištěna trhlina, korozní důlek, poškození nárazem, spálení od broušení, třením nebo neschválená oprava.
- Ošetření dosáhne čepu, sedla kola, běhounu, příruby nebo jiného vyloučeného funkčního povrchu.
- Pokrytí je neúplné kolem zaoblení, přechodu nebo kontaktu s upínacím prvkem.
- Drsnost, profil, průměr, házivost, stav nebo čistota hrany překračuje svůj limit.
- Stav pracovního média, intenzity, programu, upínacího prvku nebo zařízení se liší od schválené postupu.
Zastavte zpracování a zadržte výrobky od posledního ověřeného vyhovujícího stavu. Zachovejte záznamy o sériovém čísle, materiálu, tepelném zpracování, údržbě, zařízení, médiu, Almenově zkoušce, přípravku a kontrole a vyžádejte si oprávněné rozhodnutí železničního zákazníka nebo jiné příslušné autority. Opakované kuličkování ani leštění není automatickou nápravou.
Co by měla obsahovat žádost o nabídku nebo kvalifikační plán?
| Vstup RFQ nebo kvalifikace | Požadovaný detail | Proč je to důležité |
|---|---|---|
| Identita součásti | Typ nápravy nebo kola, řízený výkres, jakost oceli, tepelné zpracování, sledovatelnost sériového čísla nebo šarže a stav novostavby nebo údržby | Odděluje produktové řady a regulační kontexty |
| Mapa ošetření | Přesné zóny tělesa, zaoblení, přechodu, náboje, otvoru nebo stojiny plus vyloučení, maskování a hranice prolínání | Zabraňuje přehlédnutí kritických zón z hlediska únavy a poškození uložení, čepů, běhounů nebo přírub |
| Vstupní stav | Historie obrábění a broušení, povlaky, koroze, poškození nárazem, opravy, NDT a rozměrové výsledky | Kuličkování se nepoužívá k zakrytí nebo akceptaci vady |
| Požadavek na kuličkování | Řídící specifikace, média, intenzita, pokrytí, postup zařízení, polohy upínacích přípravků a limity poškození | Generický recept na hřídel nebo pružinu není převedeno |
| Přijetí a validace | Drsnost, profil, rozměry, čistota, NDT, zbytkové napětí, doklad únavy v plném rozsahu nebo reprezentativní | Výsledky proudu se nezaměňují se schválením železniční součásti |
| Údržba a oprávnění | Platné železniční normy, požadavky zákazníka a subjektu odpovědného za údržbu, interval inspekcí a oprávnění ke změně | Změny ve výrobě tiše nemění bezpečnostní dokumentaci ani plán údržby |
Tabulka 3. Žádost o kuličkování na železnici musí propojit řízení výroby se systémem schvalování a údržby součásti.
Uveďte také velikost a hmotnost dílu, množství, omezení manipulace a zvedání, balení, ochranu proti korozi, obsah certifikátu, odběr vzorků a oprávnění k odchylkám. Pokud je mapa ošetření, dopad vstupní akceptace nebo údržby nejasný, vyžádejte si kontrolované objasnění před cenovou nabídkou nebo zpracováním.
Často kladené otázky
Lze každou železniční nápravu kuličkovat?
Ne. Ošetření musí být schváleno pro přesný návrh nápravy, ocel, výrobní nebo údržbářský postup, zónu a příslušné železniční požadavky.
Které oblasti náprav jsou obvykle kritické z hlediska únavy materiálu?
Řízený návrh může identifikovat těleso nápravy, přechody průměrů, zaoblení, odlehčení a přechody pro lisování, ale skutečná mapa ošetření musí pocházet z výkresové a technické autority.
Měly by být ložiskové čepy a sedla kol kuličkovány?
Pouze pokud je to výslovně specifikováno a kvalifikováno. Tyto přesné povrchy mohou být citlivé na drsnost, tvar, rozměry, otěr a požadavky na montáž.
Lze běhouny kol nebo příruby kuličkovat?
Ne jako běžná praxe. Valivé a brzdové povrchy vyžadují výslovné schválení návrhu a železniční autority; kuličkování není oprava opotřebení, trhlin nebo tepelného poškození.
Eliminuje kuličkování nutnost nedestruktivního testování náprav?
Ne. Vstupní, uvolnění a provozní kontroly se i nadále řídí příslušnými požadavky na výrobek, údržbu, zákazníka a bezpečnost.
Lze kuličkování aplikovat na korozní důlky nebo poškození nárazem?
Neskrývat je ani je automaticky akceptovat. Poškození vyžaduje nejprve specifikovanou kontrolu, posouzení zbývající životnosti nebo opravy a oprávněné rozhodnutí o dalším nakládání.
Prokazují výsledky únavy z kupónů životnost dvojkolí?
Ne. Data z kupónů vysvětlují mechanismy. Prohlášení o návrhu vyžaduje reprezentativní materiál, geometrii, stav povrchu, zbytkové napětí, zatížení a příslušné doklady v plném rozsahu nebo validované doklady.
Co by mělo být poskytnuto pro posouzení proveditelnosti železnice?
Uveďte kontrolovaný výkres, identitu nápravy nebo kola, materiál a tepelné zpracování, zóny, historii výroby nebo oprav, stav NDT, požadavek na kuličkování, kontext služby a postup schválení.
Klíčové poznatky
- Oddělte aplikace nápravy, náboje nebo stojiny kola a běhounu nebo příruby.
- Ošetřujte pouze zóny schválené výkresem v rámci příslušného postupu schválení železnicí.
- Před kuličkováním vyřešte trhliny, korozi, nárazy a opravy.
- Chraňte lisované spoje, čepy, běhouny, příruby a referenční plochy, pokud to není výslovně uvedeno jinak.
- Ověřte přístup po celém obvodu, stav povrchu a reprezentativní doklady o únavě materiálu.
- Neměňte intervaly kontrol ani rozhodnutí o údržbě pouze na základě kuličkování.
Související průvodci SP Center
- Kuličkování hřídelí a náprav
- Jak kuličkování zlepšuje únavovou životnost
- Kontrola pokrytí kuličkováním
- Profil hloubky zbytkového napětí po kuličkování
Technické reference
2. EN 13262:2026, Železniční aplikace – Dvojkolí a podvozky – Kola – Požadavky na výrobek
3. DIN EN 13103-1:2023-03 / EN 13103-1:2017+A1:2022, Metoda návrhu náprav s vnějšími čepy
4. DIN EN 15313:2024-12 / EN 15313:2024, Údržba dvojkolí za provozu a mimo vozidlo
5. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
6. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normám a dokladům: Železniční normy, schválení vozidel, výkresy, pokyny k údržbě a požadavky zákazníků musí být přezkoumány v jejich kompletních kontrolovaných vydáních. Uvedené studie únavy se týkají specifikovaných ocelí pro nápravy, vzorků a zatížení a nepovolují univerzální proces dvojkolí.
Autor: Paweł Kmieć
Diskutujte kvalifikaci kuličkování železničních náprav nebo kol: +48 519 772 773 | biuro@spcenter.pl
