Kontrollera den exakta delrevisionen och uppströmsprocessupplägget, kvalificera varje utmattningskritisk funktion och bevara underlag på serienivå genom snabb designförändring.
Motorsportkulpening kan stödja utvalda utmattningskritiska vevstakar, vevaxlar, kugghjul, axlar och fjädrar. Låg volym, snabb iteration och racingerfarenhet minskar inte behovet av att kontrollera materialtillstånd, funktionsåtkomst, kulpeningsmedium, Almenintensitet, täckningsgrad, yta, dimensioner och spårbarhet. Varje prestandaanspråk måste förbli kopplat till den exakta komponentrevisionen och tillverkningsprocessen som producerade underlagen.

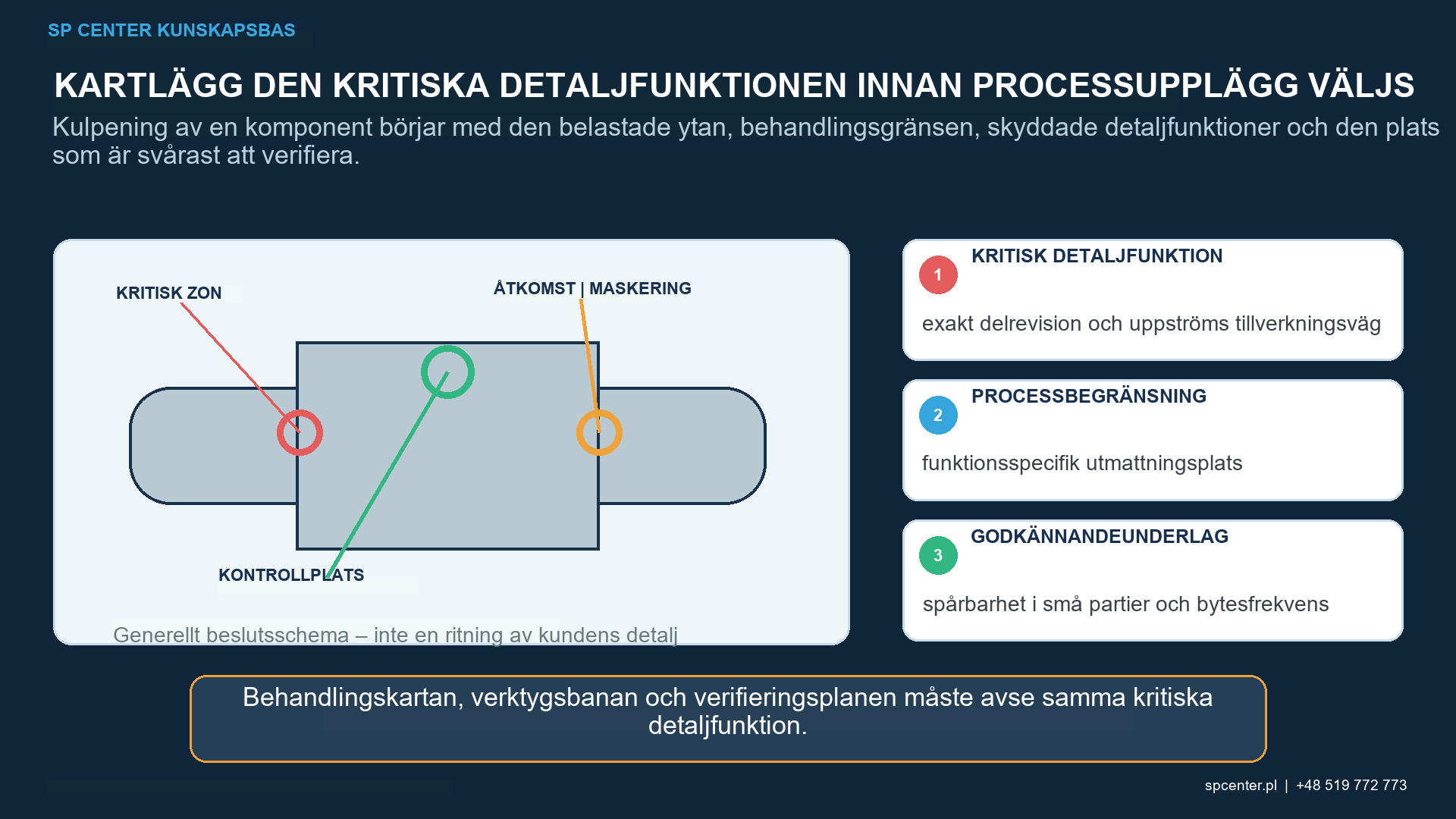

Vilka motorsportkomponenter behöver ett funktionsspecifikt beslut?
| Komponent/funktion | Möjlig motivering | Kritisk granskning före kulpening |
|---|---|---|
| Vevstång | Vald radieövergång, övergång, borrning eller balkyta med ytkänslig utmattning | Smidningsväg, fiberflöde, bearbetningsmärken, split-/borrningsskick, bultar/monteringsgränssnitt och exakt revision |
| Vevaxel | Valda radieövergångar, övergångar eller oljehålskanter under böjning/vridning | Material-/värmebehandling, bearbetning och valsnings-/nitreringssekvens, radier, lager, oljekanaler, rundgång och balans |
| Kugghjul eller axel | Kuggrot, spline, kilspår eller övergång med lokal cyklisk belastning | Höljskick, slipnings-/gnistningeffekter, åtkomst, mediestorlek, maskering, ytbehandling, dimensioner och distorsion |
| Fjäder | Ytinitierad böjning/torsionsutmattning | Tråd/stångs tillstånd, värmebehandling, avkolning, förinställning, geometri, täckningsgrad, relaxation och lastspektrum |
| Lättviktsprototyp | Möjligt stöd för en specifikt validerad utmattningsväg | Minsta tvärsnitt, kant-/skårkänslighet, tidigare skada, konstruktionsmognad och stoppkriterier för ytråhet/distorsion |
Tabell 1. Applikationsfamiljer behöver olika behandlingskartor och valideringsbevis.
Kulpening beaktas endast efter att relevant utmattningsmekanism för ytornavigning och acceptabla inkommande tillstånd har fastställts. Det kan inte korrigera en dålig radie, spricka, smidesveck, slipbränna, avkolning, verktygsmärke, dimensionsfel eller lagerskada. Dessa förhållanden kräver först ett kontrollerat defekt- eller konstruktionsbeslut.
Varför är revision och kontroll av tillverkningsvägar avgörande?
En tävlingsdel kan ändras mellan prototyper utan ett nytt offentligt namn eller uppenbar visuell skillnad. Legeringsvärme, smide eller additiv väg, värmebehandling, hårdhet, bearbetningsmaterial, slipning, valsning, nitrering, beläggning, balansering och montering kan alla ändra utmattningsursprunget eller responsen på kulpening. Processregistret följer därför den tekniska revisionen och uppströmshistoriken, inte en generisk verkstadsetikett.
| Baslinjepost | Obligatorisk definition | Orsak |
|---|---|---|
| Delidentitet | Artikelnummer, revision, serienummer/parti, modell/säsong och ägare | Förhindrar att blandade prototyprevisioner delar en frisläppningspost |
| Materialväg | Värme/parti, legering, smides-/additivväg, värmebehandling, hårdhet och inkommande yta | Små uppströmsförändringar kan förändra utmattningsursprung och kulpeningsrespons |
| Funktionskarta | Behandlings-, gräns-, maskerings- och exklusionszoner med svårast åtkomliga lägen | Undviker informella antaganden om hela delen eller verkstaden |
| Processkonfiguration | Maskin, kulpeningsmedium, separator, munstycke/hjul, fixtur, orientering, rörelse, program och sekvens | Gör försöket repeterbart och ändringsgranskning möjligt |
| Acceptans/prestanda | Intensitet, täckningsgrad, yta, dimensioner och åberopade restspännings-/utmattningstester eller komponenttester | Separerar frisläppningsunderlag från påstådd hållbarhet vid tävling |
Tabell 2. Den kvalificerade baslinjen kopplar identitet och tillverkningshistorik till den faktiska processen och underlagen.
Att blanda prototyprevisioner i ett försök förstör länken mellan orsak och resultat. Ett representativt försök använder den avsedda maskinen, mediet, verktygen, rörelsen, programmet, förberedelsen och inspektionen och utmanar de svårast åtkomliga och mest skadekänsliga föreskrivna funktionerna.
Vilka underlag styrker processkontroll och komponentacceptans?
| Underlag | Vad det stöder | Vad den inte kan bevisa ensam |
|---|---|---|
| Almenintensitet | Standardiserat svar för den kvalificerade strömmen/konfigurationen | Täckningsgrad på komponenten eller utmattningsfördel |
| Täcknings- och gränsinspektion | Täckningsgrad av slagmärken på den föreskrivna ytan och korrekta behandlade/uteslutna zoner | Korrekt intensitet, acceptabel ytjämnhet eller restspänningsprofil |
| Yt-/dimensionsinspektion | Gränser för skador, ytbehandling, maskering, geometri, kast, borrning/profil eller renhet | Hållbarhet under tävlingsbelastningsspektrumet |
| Restspänningsmätning | Spänning vid angiven plats, riktning, djup och metodförhållanden | Universell överföring till en annan revision, material eller funktion |
| Underlag från rigg, dyno eller bana | Prestanda för den testade konfigurationen under angiven belastning/historik | Kontroll av oregistrerade processvariabler eller en annan revision |
Tabell 3. Tävlingsprestanda, processverifiering och komponentfrisläppning besvarar olika frågor.
Utmattningsunderlag måste ange delrevision, materialtillstånd, yt-/processtillstånd, belastning, miljö, provstorlek och felkriterium. ASTM E466-21 är begränsad till kraftstyrda axiella provprov med konstant amplitud i luft vid rumstemperatur och är inte fullkomponent-, multiaxiell eller racingspektrumkvalificering.
Publicerade SAE-studier av vevstakar och kugghjul visar applikationsspecifika resultat under deras egna material, geometrier, processupplägg och testförhållanden. De stöder teknisk rimlighet men kan inte ge en hållbarhetsmultiplikator eller recept för en orelaterad motorsportdel.

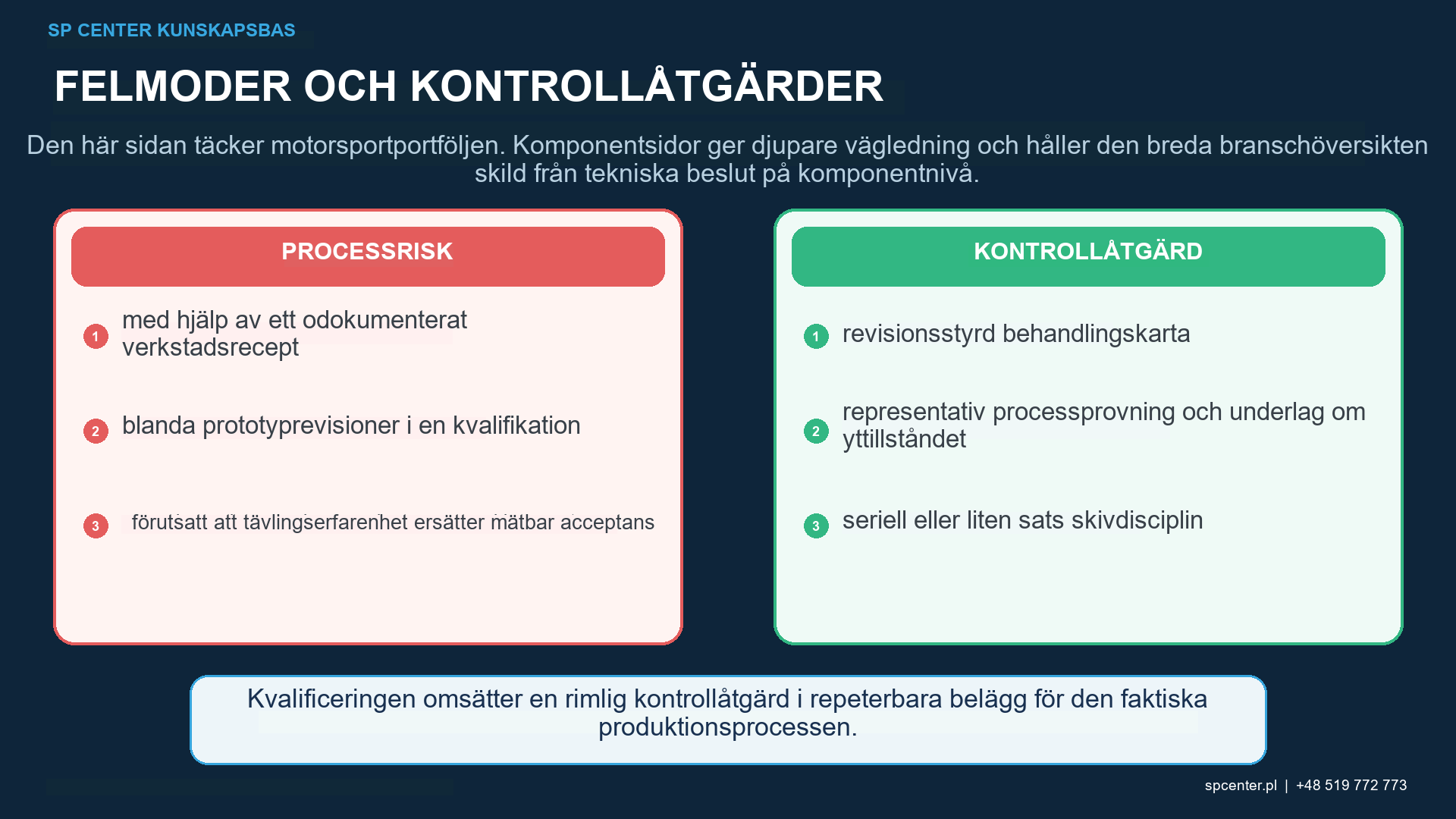

Hur ska snabba förändringar och avvikelser kontrolleras?
| Händelse | Omedelbara åtgärder | Beslut som krävs |
|---|---|---|
| Ny CAD/ritningsrevision eller ändrad massa/geometri | Spara överföring av tidigare recept och dokumentation | Granska funktionsspänning, åtkomst, gräns mellan delfamiljer och påverkad kvalificering |
| Ändring av material, leverantör, smide, värmebehandling eller bearbetning | Segregera identiteter och bevara gamla/nya historiker | Bedöm inkommande yta, hårdhet, defekter, restspänning och kundgodkännande |
| Ändring av kulpeningsmedium, maskin, fixtur, program eller inspektion | Skydda den kvalificerade baslinjen och identifiera berörda delar | Riktad verifiering, representativ provning eller omkvalificering |
| Avbruten cykel, missad täckningsgrad eller processavvikelse | Innehålla serienummer/parti; lägg inte till exponering automatiskt | Utvärdera kumulativ exponering, yta/dimensioner och behörigt beslut om fortsatt hantering |
| Spricka, slipbränna, smidesdefekt, verktygsmärke eller skador på lagerbana | Stopp och processupplägg genom defekt-/felanalys | Reparera, kassera eller omdesigna under ansvarig teknisk behörighet; kulpening är inte en reparation |
Tabell 4. Snabb utveckling förkortar återkopplingsslingan; den tar inte bort kvalifikation eller auktoritet.
Upparbetning är inte en automatisk korrigering. Kumulativ exponering kan ändra grovhet, dimensioner, distorsion och kallbearbetning. En annan cykel kräver inneslutning, en bedömning av tidigare exponering och uttrycklig teknisk/kvalitetsbehörighet.

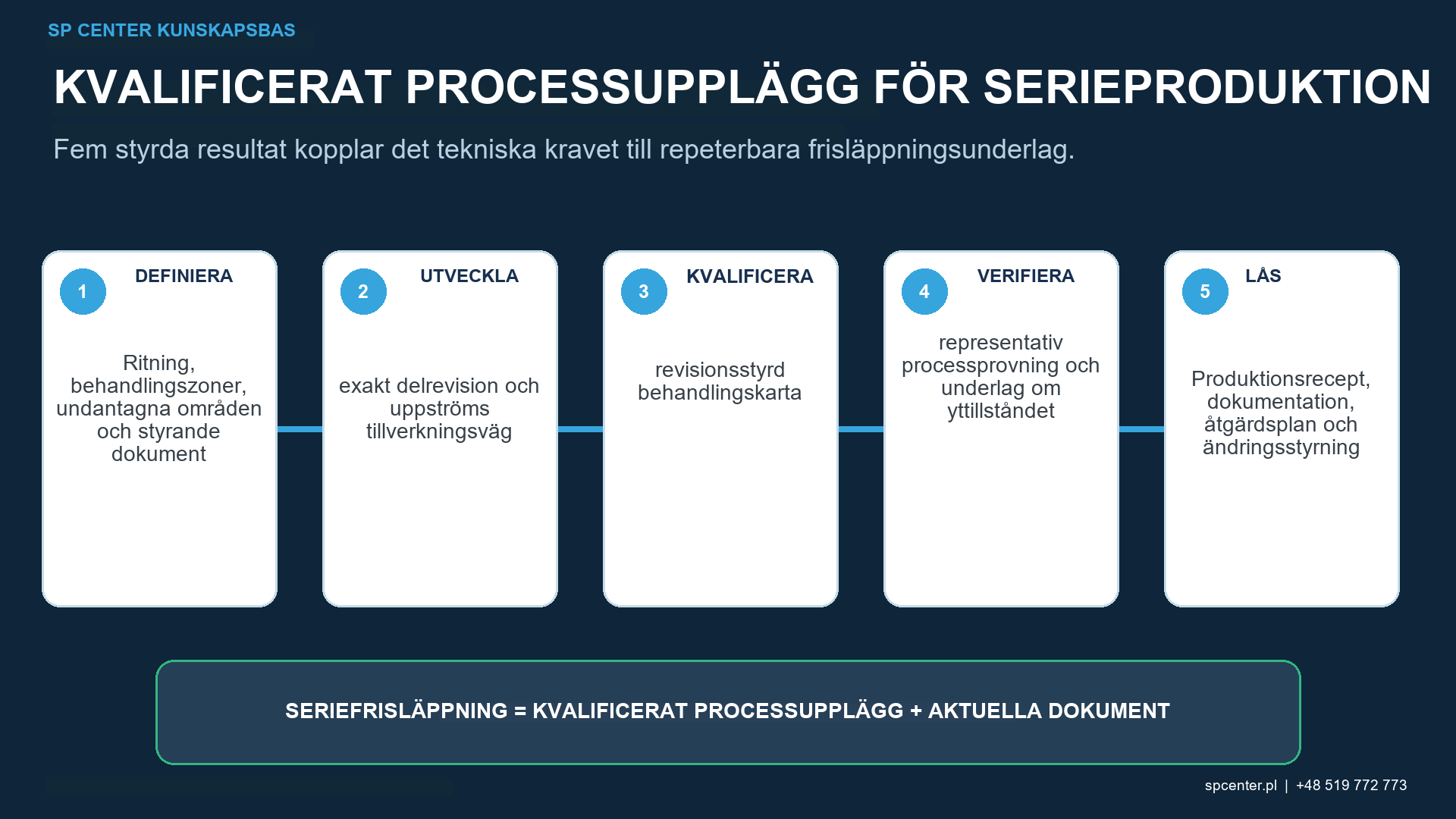

Vad hör hemma i serie- eller småsatsregistret?
Koppla del-/revisions- och serie- eller partiidentitet till material-/värmebehandling, inkommande yta, maskin, kulpeningsmedium, fixtur, program och processsekvens. Registrera underlag för åberopad intensitet och täckningsgrad, komponentkontroller, avvikelser, larm eller underhåll som påverkar acceptans, beslut om återbearbetning och godkännandestatus. Ett foto eller en handskriven inställning utan konfigurations- och acceptansunderlag är inte en försvarbar registrering.
Vilka motorsportdelar övervägs vanligtvis för kulpening?
Utvalda vevstakar, vevaxlar, kugghjul, axlar och fjädrar är vanliga tillämpningsfamiljer. Lämpligheten beror på exakt revision, materialväg, utmattningsursprung, funktionstillgång och validerad acceptansgrund.
Behöver en engångs- eller prototypdel mindre processkontroll?
Nej. Låg volym minskar statistisk historik och ökar ofta designförändringar, så identitet, konfiguration, funktionsspecifika underlag och spårbarhet blir viktigare.
Kan ett lyckat verkstadsrecept återanvändas vid nästa revision?
Inte automatiskt. Geometri, massa, material, värmebehandling, bearbetning, belastnings- och åtkomstförändringar kan förändra det kvalificerade förhållandet. Granska och upprepa de berörda underlagen.
Ersätter banupplevelse mätbar acceptans?
Nej. Ban- eller dynoresultat kan stödja den testade konfigurationen, men de bevisar inte mediets skick, intensitet, täckningsgrad, yta eller överföring till en oregistrerad revision.
Bevisar korrekt Almenintensitet utmattningsförbättring?
Nej. Det verifierar kulpeningsstrålens standardiserade Almenrespons. Komponenttäckning, yta, dimensioner, restspänning och hållbarhet kräver separata åberopade underlag.
Kan mer exponering användas som säkerhetsmarginal?
Inte automatiskt. Extra exponering kan öka ytråhet, distorsion eller kallbearbetning utan att ge den avsedda nyttan. Använd endast den kvalificerade exponerings-/täckningsvägen och explicita stoppkriterier.
Kan kulpening reparera en spricka eller bearbetningsdefekt?
Nej. Sprickor, slipbränna, smidesdefekter, verktygsmärken och tävlingsskador kräver detektering och auktoriserad teknisk hantering före kulpening.
Vad bör en offertförfrågan för motorsport innehålla?
Tillhandahåll exakt revision av del/ritning, CAD- eller funktionskarta där det är tillåtet, material-/värmebehandling och tillverkningsväg, behandlings-/undantagszoner, belastningskritiska funktioner, specifikationer, intensitet/täckningsgrad, yt-/dimensionsgränser, kvantitet/serienummer, prestandaunderlag och dokumentation.
Viktiga slutsatser
- Kontrollera den exakta tekniska revisionen och uppströms tillverkningsväg.
- Kvalificera varje föreskriven utmattningskritisk funktion, inklusive åtkomst- och skadekänsliga gränser.
- Blanda inte prototyprevisioner eller förlita dig på ett odokumenterat verkstadsrecept.
- Separera Almenintensitet, täckningsgrad, yta/dimensioner, restspänning och utmattningsunderlag.
- Behandla rigg-, dyno- och spårresultat som konfigurationsspecifika underlag, inte en universell multiplikator.
- Innehålla ändringar, defekter och avbrutna cykler; lägg inte till exponering automatiskt.
- Bibehåll spårbarhet på serie- eller partinivå även för engångsdelar.
Relaterade SP Center-guider
Tekniska källor
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Den kontrollerade ritningen, kontraktet och ansvarig ingenjörsmyndighet fastställer krav och acceptans. Publicerade tekniska dokument är applikationsspecifika bakgrundsbevis, inte aktuella universella processspecifikationer.
