Řízení přesné revize dílu a postupu výroby, kvalifikace každého prvku kritického z hlediska únavy materiálu a zachování dokladů na sériové úrovni prostřednictvím rychlé změny návrhu
Kuličkování v motoristickém sportu lze použít u vybraných ojnic, klikových hřídelí, ozubených kol, hřídelí a pružin kritických z hlediska únavy. Malý objem výroby, rychlé úpravy a zkušenosti ze závodů nesnižují potřebu řídit stav materiálu, přístup k prvkům, médium, Almenovu intenzitu, stupeň pokrytí, stav povrchu, rozměry a sledovatelnost. Každé tvrzení o výkonnosti musí zůstat svázáno s přesnou revizí součásti a výrobním postupem, které poskytly příslušné doklady.
Které komponenty motoristického sportu vyžadují specifické rozhodnutí?
| Komponenta/prvek | Možné zdůvodnění | Kritická kontrola před kuličkováním |
|---|---|---|
| Ojnice | Vybraný povrch zaoblení, přechodu, otvoru nebo nosníku s povrchově citlivou únavou | Kovací cesta, tok zrn, stopy po obrábění, stav dělení/otvoru, rozhraní šroubů/sestav a přesná revize |
| Klikový hřídel | Vybrané zaoblení, přechody nebo hrany olejových otvorů při ohybu/torzi | Materiál/tepelné zpracování, obrábění a postup válcování/nitridace, poloměry, čepy, olejové kanály, házivost a vyvážení |
| Ozubené kolo nebo hřídel | Pata zubu, drážka, drážka pro pero nebo přechod s lokálním cyklickým zatížením | Stav povrchově zpevněné vrstvy, broušení/EDM efekty, přístup, velikost média, maskování, povrchová úprava, rozměry a deformace |
| Pružina | Únava z ohybu/torze iniciovaná povrchem | Stav drátu/tyče, tepelné zpracování, oduhličení, přednastavení, geometrie, pokrytí, relaxace a spektrum zatížení |
| Lehký prototyp | Možná podpora pro specificky validovaný postup únavy | Minimální průřez, citlivost na hranu/zářez, předchozí poškození, konstrukční zralost a kritéria zastavení pro drsnost/deformaci |
Tabulka 1. Aplikační skupiny vyžadují různé mapy ošetření a validační doklady.
Kuličkování se zvažuje až po stanovení příslušného mechanismu únavy z povrchového původu a přijatelného vstupního stavu. Nelze opravit špatný poloměr, trhlinu, kovací záhyb, broušení, oduhličení, stopu nástroje, rozměrovou chybu nebo poškození dráhy. Tyto podmínky vyžadují nejprve kontrolovanou vadu nebo konstrukční rozhodnutí.
Proč jsou revize a řízení výrobního postupu nezbytné?
Závodní součást se může mezi prototypy změnit bez nového veřejného názvu nebo zjevného vzhledového rozdílu. Tavba slitiny, způsob kování nebo aditivní výroby, tepelné zpracování, tvrdost, přídavek na obrábění, broušení, válcování, nitridace, povlakování, vyvažování a montáž mohou změnit místo iniciace únavy nebo odezvu na kuličkování. Procesní záznam se proto řídí technickou revizí a předchozí výrobní historií, nikoli obecným dílenským označením.
| Základní položka | Požadovaná definice | Důvod |
|---|---|---|
| Identita dílu | Číslo dílu, revize, sériové číslo/šarže, model/sezóna a vlastník | Zabraňuje sdílení jednoho záznamu o uvolnění smíšenými revizemi prototypů |
| Postup materiálu | Teplo/šarže, slitina, postup kování/aditiva, tepelné zpracování, tvrdost a vstupní povrch | Malé změny předcházejících prací mohou změnit původ únavy a odezvu kuličkování |

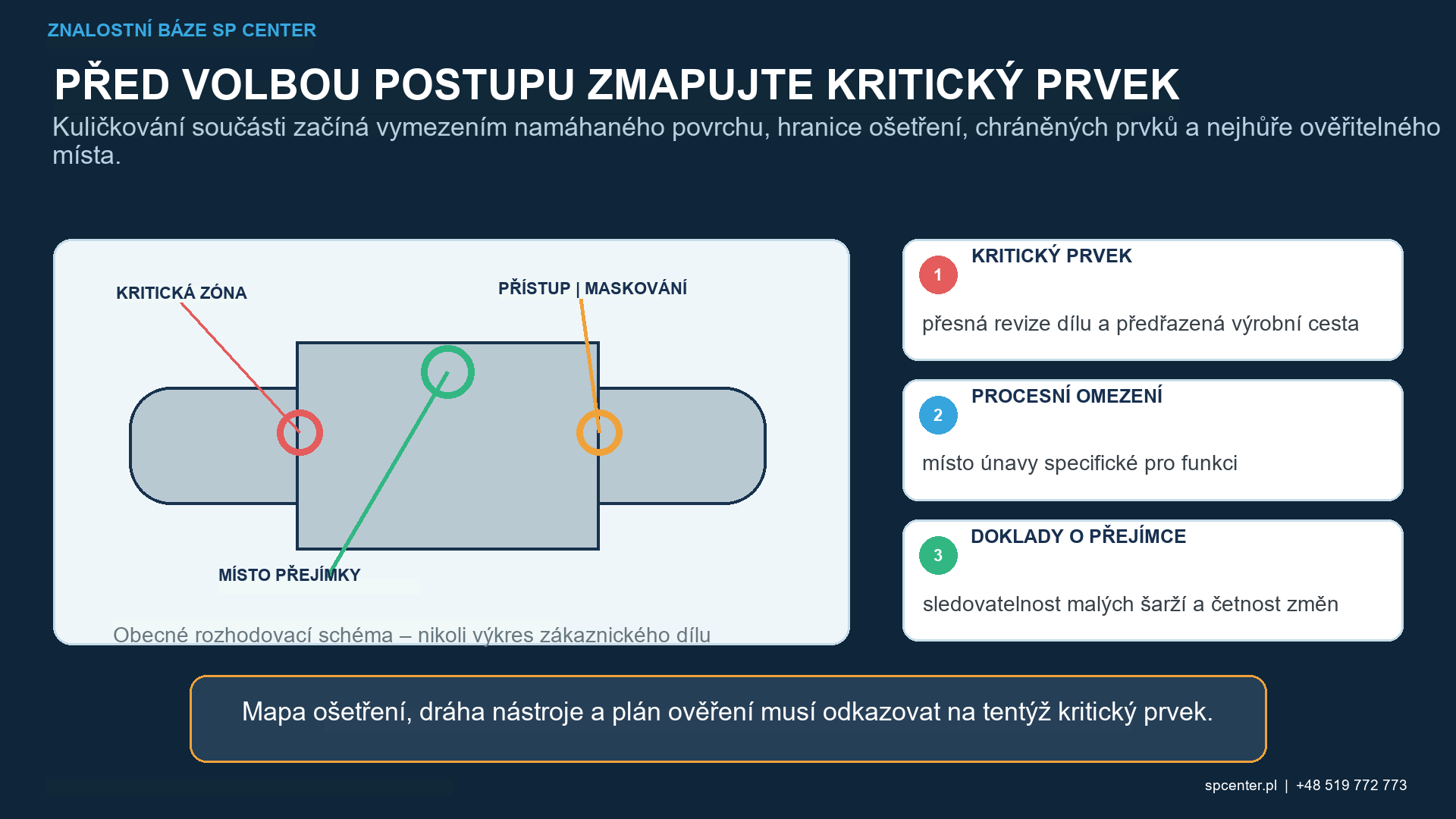

| Mapa prvků | Zóny ošetření, hranice, maskování a vyloučení s nejobtížněji dostupným místem | Zabraňuje neformálním předpokladům o celém dílu nebo dílně |
| Konfigurace procesu | Stroj, médium, separátor, tryska/kolo, upínací přípravek, orientace, pohyb, program a sekvence | Umožňuje opakovatelnost zkoušky a kontrolu změn |
| Přijetí/výkon | Intenzita, pokrytí, povrch, rozměry a odkazované zkoušky zbytkového napětí/únavy nebo komponent | Odděluje doklady o uvolnění od deklarované trvanlivosti |
Tabulka 2. Kvalifikovaná základní linie propojuje identitu a historii výroby se skutečným procesem a doklady.

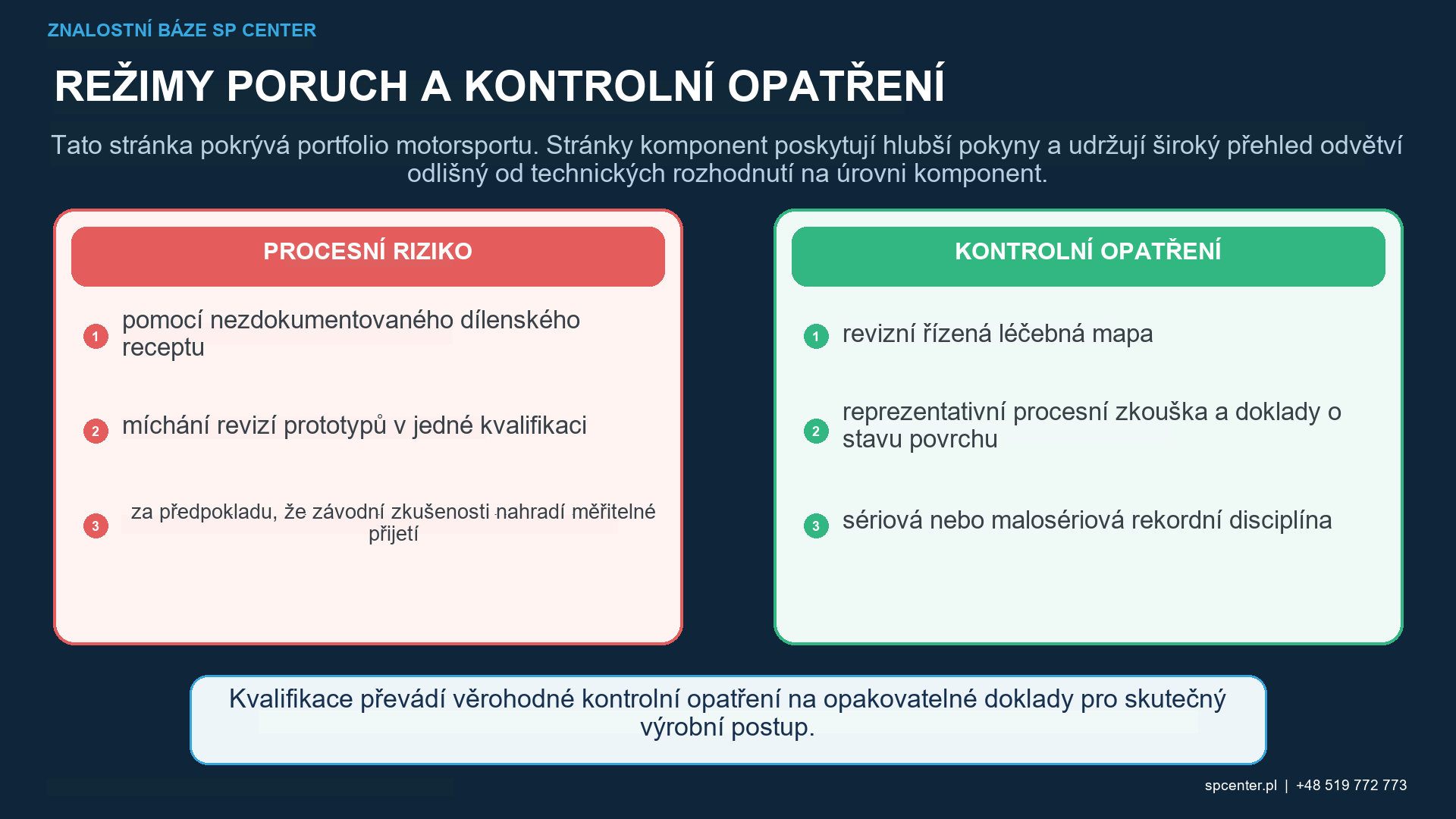

Míchání revizí prototypů v jedné zkoušce ničí spojení mezi příčinou a výsledkem. Reprezentativní zkouška používá zamýšlený stroj, média, nástroje, pohyb, program, přípravu a kontrolu a zpochybňuje nejobtížněji přístupné a na poškození nejcitlivější předepsané prvky.
Které doklady prokazují řízení procesu a přijetí součásti?
| Doklad | Co podporuje | Co nemůže prokázat sám |
|---|---|---|
| Almenova intenzita | Standardizovaná odezva kvalifikovaného proudu/konfigurace | Pokrytí součásti nebo přínos únavy |
| Pokrytí a hraniční kontrola | Pokrytí nárazem na předepsaném povrchu a správně ošetřené/vyloučené zóny | Správná intenzita, přijatelná drsnost nebo profil zbytkového napětí |
| Kontrola povrchu/rozměrů | Limity pro poškození, povrchovou úpravu, maskování, geometrii, házivost, otvor/profil nebo čistotu | Trvanlivost v rámci spektra zatížení závodu |
| Měření zbytkového napětí | Napětí v daném místě, směru, hloubce a podmínkách metody | Univerzální přenos na jinou revizi, materiál nebo prvek |
| Doklady ze zkušebního zařízení, dynama nebo dráhy | Výkon testované konfigurace při daném zatížení/historii | Kontrola nezaznamenaných procesních proměnných nebo jiná revize |
Tabulka 3. Výkon závodu, ověření procesu a uvolnění komponenty odpovídají na různé otázky.
Doklady o únavě musí uvádět revizi dílu, stav materiálu, stav povrchu/procesu, zatížení, prostředí, velikost vzorku a kritérium selhání. ASTM E466-21 je omezen na zkoušky axiálních vzorků s konstantní amplitudou řízenou silou ve vzduchu při pokojové teplotě a nejedná se o kvalifikaci pro plnohodnotné komponenty, víceosé testy ani testy závodního spektra.
Publikované studie SAE týkající se ojnic a ozubených kol ukazují výsledky specifické pro danou aplikaci za daných materiálů, geometrií, procesních postupů a zkušebních podmínek. Podporují inženýrskou věrohodnost, ale nemohou poskytnout multiplikátor trvanlivosti ani recept pro nesouvisející součástku pro motorsport.
Jak by měly být kontrolovány rychlé změny a neshody?
| Událost | Okamžitý zásah | Požadované rozhodnutí |
|---|---|---|
| Nová revize CAD/výkresu nebo změněná hmotnost/geometrie | Pozastavit přenos předchozí receptury a záznamů | Zkontrolovat napětí v prvku, přístup, hranice rodiny součástí a ovlivněnou kvalifikaci |
| Změna materiálu, dodavatele, kování, tepelného zpracování nebo obrábění | Oddělit identity a zachovat staré/nové historie | Posoudit vstupní povrch, tvrdost, vady, zbytkové napětí a schválení zákazníkem |
| Změna média, stroje, upínacího přípravku, programu nebo kontroly | Chraňte kvalifikovanou základní linii a identifikujte ovlivněné součásti | Cílené ověření, reprezentativní zkouška nebo rekvalifikace |
| Přerušený cyklus, zmeškané pokrytí nebo odchylka od procesu | Obsahovat sériová čísla/šarže; nepřidávejte expozici automaticky | Vyhodnoťte kumulativní expozici, povrch/rozměry a oprávněné rozhodnutí o dalším nakládání |
| Trhlina, propálení broušením, vada kování, stopa po nástroji nebo poškození dráhy | Zastavte a proveďte analýzu vad/poruch | Oprava, zamítnutí nebo přepracování pod dohledem odpovědného technického orgánu; kuličkování není oprava |
Tabulka 4. Rychlý vývoj zkracuje zpětnou vazbu; neodstraňuje kvalifikaci ani autoritu.
Přepracování není automatická korekce. Kumulativní expozice může změnit drsnost, rozměry, deformaci a tváření za studena. Další cyklus vyžaduje omezení, posouzení předchozí expozice a explicitní inženýrskou/kvalitativní autoritu.

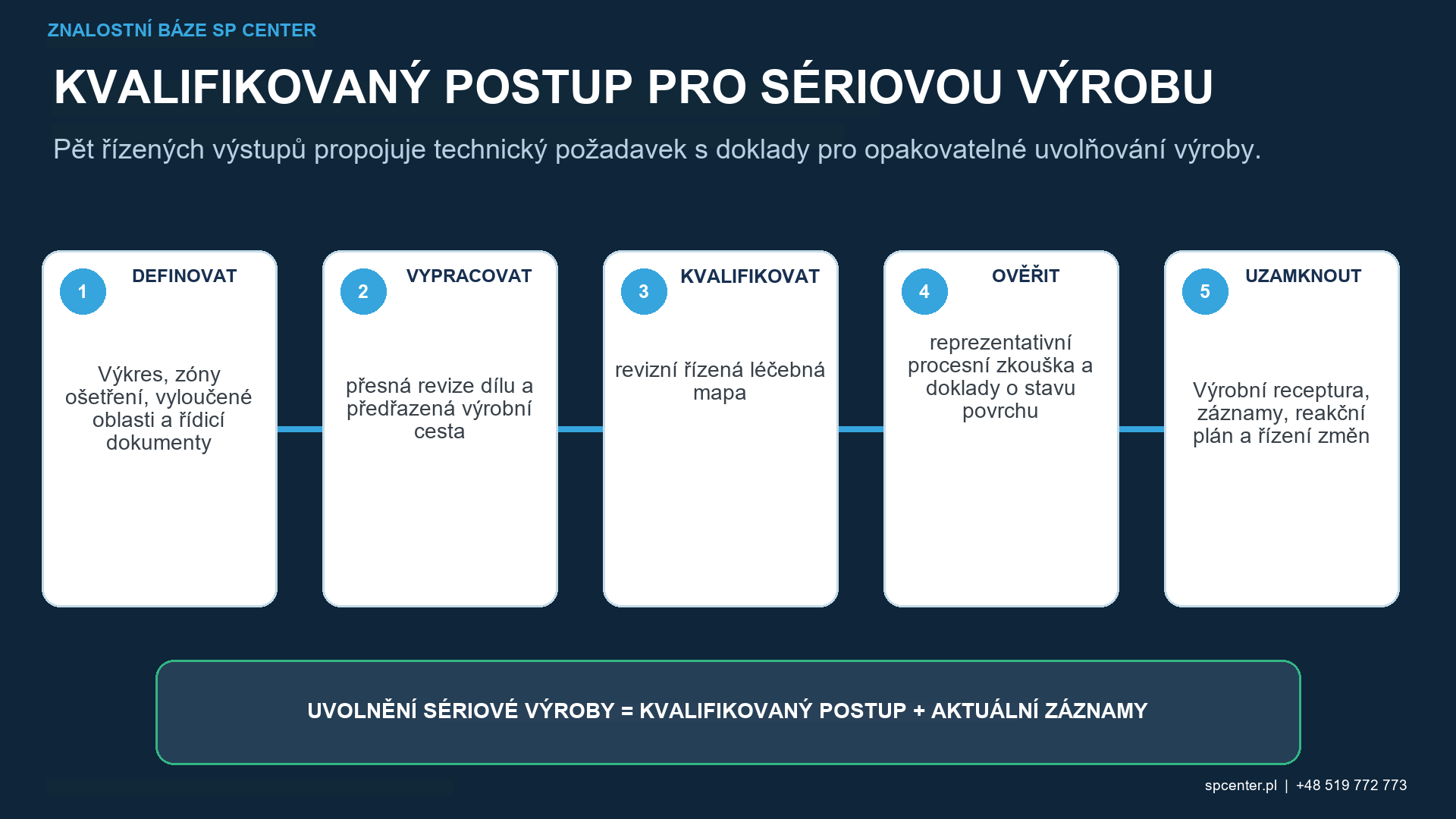

Co patří do záznamu o sériovém nebo malém šarži?
Propojte identitu dílu/revize a sériového čísla nebo šarže s materiálem/tepelným zpracováním, vstupním povrchem, strojem, médiem, přípravkem, programem a procesní sekvencí. Zaznamenejte doklady o odkazované intenzitě a pokrytí, kontroly součástí, odchylky, alarmy nebo údržbu ovlivňující přijetí, rozhodnutí o přepracování a stav schválení. Fotografie nebo ručně psané nastavení bez dokladu o konfiguraci a přijetí není obhajitelným záznamem.
Které díly z motoristického sportu se běžně zvažují pro kuličkování?
Vybrané ojnice, klikové hřídele, ozubená kola, hřídele a pružiny jsou běžnými aplikačními skupinami. Vhodnost závisí na přesné revizi, materiálovém postupu, původu únavy materiálu, přístupu k prvkům a ověřeném základě pro přijetí.
Potřebuje jednorázový nebo prototypový díl menší kontrolu procesu?
Ne. Nízký objem snižuje statistickou historii a často zvyšuje změnu návrhu, takže identita, konfigurace, doklady specifické pro jednotlivé prvky a sledovatelnost se stávají důležitějšími.
Lze úspěšný dílenský recept znovu použít při další revizi?
Ne automaticky. Změny geometrie, hmotnosti, materiálu, tepelného zpracování, obrábění, zatížení a přístupu mohou změnit kvalifikovaný vztah. Zkontrolujte a zopakujte dotčené doklady.
Nahrazuje zkušenost z dráhy měřitelnou akceptaci?
Ne. Výsledky dráhy nebo dynama mohou podpořit testovanou konfiguraci, ale neprokazují stav pracovního média, intenzitu, pokrytí, povrch ani přenos do nezaznamenané revize.
Prokazuje správná Almenova intenzita zlepšení únavy?
Ne. Ověřuje standardizovanou odezvu proudu. Pokrytí součásti, povrch, rozměry, zbytkové napětí a trvanlivost vyžadují samostatné použité doklady.
Lze použít větší expozici jako bezpečnostní rezervu?
Ne automaticky. Nadměrná expozice může zvýšit drsnost, deformaci nebo tváření za studena, aniž by přinesla zamýšlený přínos. Používejte pouze kvalifikovaný procesní postup expozice/pokrytí a explicitní kritéria zastavení.
Může kuličkování opravit trhlinu nebo vadu obrábění?
Ne. Trhliny, opálení od broušení, vady kování, stopy po nástrojích a poškození při závodech vyžadují detekci a oprávněná technická rozhodnutí o dalším nakládání před kuličkováním.
Co by měla obsahovat poptávka po motoristickém sportu?
Poskytněte přesnou revizi dílu/výkresu, CAD nebo mapu prvků, kde je to povoleno, materiál/tepelné zpracování a výrobní postup, zóny zpracování/vyloučení, prvky kritické pro zatížení, specifikace, intenzitu/pokrytí, povrchové/rozměrové limity, množství/sériová čísla, doklady o výkonu a záznamy.
Klíčové poznatky
- Říďte přesnou technickou revizi a postup výroby před zkušebním procesem.
- Kvalifikujte každý předepsaný prvek kritický pro únavu, včetně hranic přístupu a citlivých na poškození.
- Nemíchejte revize prototypů ani se nespoléhejte na nedokumentovaný dílenský recept.
- Oddělte doklady o intenzitě, pokrytí, povrchu/rozměrech, zbytkovém napětí a únavě Almenových měření.
- Považujte výsledky z testovacího zařízení, dynamometru a trati za doklady specifické pro danou konfiguraci, nikoli za univerzální multiplikátor.
- Zahrňte změny, vady a přerušené cykly; nepřidávejte expozici automaticky.
- Udržujte sledovatelnost na úrovni sériového čísla nebo šarže i u jednorázových dílů.
Související průvodci SP Center
Technické zdroje
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
5. ASTM E466-21, Zkoušky axiální únavy kovových materiálů s konstantní amplitudou řízenou vodivou silou
Poznámka k normě: Požadavky a schválení určuje řízený výkres, smlouva a odpovědný technický orgán. Publikované technické dokumenty jsou specifickými podklady pro danou aplikaci, nikoli aktuálními univerzálními procesními specifikacemi.
