Kontrolujte presnú revíziu dielu a postup výroby, kvalifikujte každý prvok kritický z hľadiska únavy a zachovajte doklady na sériovej úrovni prostredníctvom rýchlej zmeny návrhu.

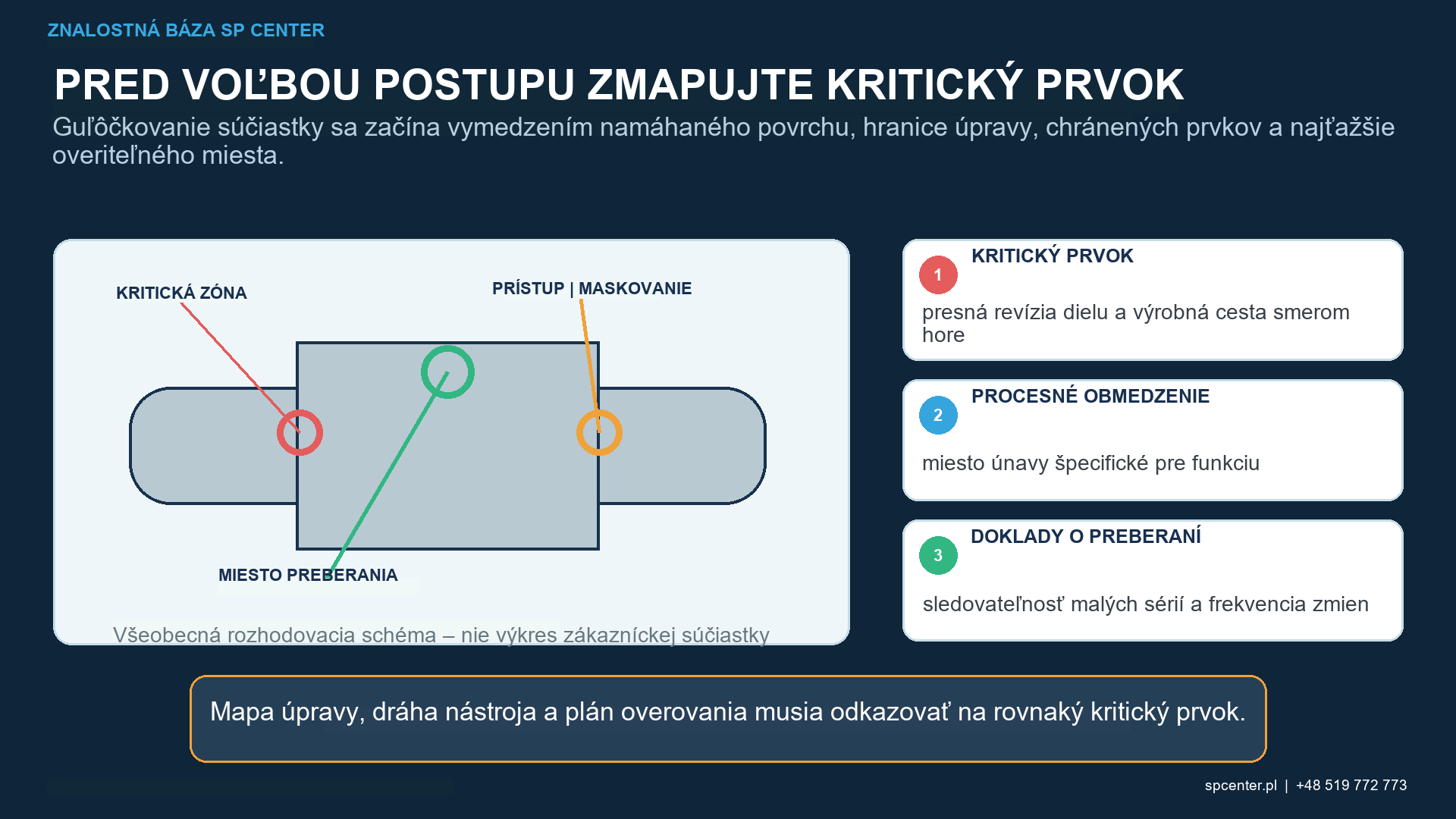

Guľôčkovanie v motoristickom športe možno použiť pri vybraných ojniciach, kľukových hriadeľoch, ozubených kolesách, hriadeľoch a pružinách kritických z hľadiska únavy. Malý objem výroby, rýchle úpravy a skúsenosti z pretekov neznižujú potrebu riadiť stav materiálu, prístup k prvkom, médium, Almenovu intenzitu, stupeň pokrytia, stav povrchu, rozmery a sledovateľnosť. Každé tvrdenie o výkonnosti musí zostať previazané s presnou revíziou súčiastky a výrobným postupom, ktoré poskytli príslušné doklady.
Ktoré komponenty motoristického športu si vyžadujú rozhodnutie o špecifických vlastnostiach?
| Komponent/prvok | Možné zdôvodnenie | Kritické preskúmanie pred guľôčkovaním |
|---|---|---|
| Ojnica | Vybraný povrch zaoblenia, prechodu, otvoru alebo nosníka s povrchovo citlivou únavou | Kovací postup, tok zrna, stopy po obrábaní, stav delenia/otvoru, rozhrania skrutiek/montáže a presná revízia |
| Kľukový hriadeľ | Vybrané zaoblenia, prechody alebo okraje olejových otvorov pri ohybe/torzii | Materiál/tepelné spracovanie, postup obrábania a valcovania/nitridácie, polomery, čapy, olejové kanály, hádzavosť a vyváženie |
| Ozubené koleso alebo hriadeľ | Koreň zuba, drážka, drážka pre pero alebo prechod s lokálnym cyklickým zaťažením | Stav povrchovo spevnenej vrstvy, účinky brúsenia/EDM, prístup, veľkosť média, maskovanie, povrchová úprava, rozmery a deformácia |
| Pružina | Únava z ohybu/torzie iniciovaná povrchom | Stav drôtu/tyče, tepelné spracovanie, oduhličenie, prednastavenie, geometria, pokrytie, relaxácia a spektrum zaťaženia |
| Ľahký prototyp | Možná podpora pre špecificky validovaný postup únavy | Minimálny prierez, citlivosť na hranu/zárez, predchádzajúce poškodenie, zrelosť návrhu a kritériá zastavenia pre drsnosť/deformáciu |
Tabuľka 1. Skupiny aplikácií potrebujú rôzne mapy ošetrenia a validačné doklady.
Guľôčkovanie sa zvažuje až po stanovení príslušného mechanizmu únavy z povrchového pôvodu a prijateľného vstupného stavu. Nemôže opraviť zlý polomer, trhlinu, prehyb kovania, brúsenie, oduhličenie, stopu nástroja, rozmerovú chybu alebo poškodenie dráhy. Tieto podmienky vyžadujú najprv kontrolovanú chybu alebo konštrukčné rozhodnutie.
Prečo sú revízie a kontrola výrobného postupu nevyhnutné?
Pretekárska súčiastka sa môže medzi prototypmi zmeniť bez nového verejného názvu alebo zjavného vzhľadového rozdielu. Tavba zliatiny, spôsob kovania alebo aditívnej výroby, tepelné spracovanie, tvrdosť, prídavok na obrábanie, brúsenie, valcovanie, nitridácia, povlakovanie, vyvažovanie a montáž môžu zmeniť miesto iniciácie únavy alebo odozvu na guľôčkovanie. Procesný záznam sa preto riadi technickou revíziou a predchádzajúcou výrobnou históriou, nie všeobecným dielenským označením.
| Základná položka | Požadovaná definícia | Dôvod |
|---|---|---|
| Identita dielu | Číslo dielu, revízia, sériové číslo/šarža, model/sezóna a vlastník | Zabraňuje zdieľaniu jedného záznamu o uvoľnení zmiešanými revíziami prototypov |
| Postup materiálu | Teplo/šarža, zliatina, postup kovania/aditíva, tepelné spracovanie, tvrdosť a vstupný povrch | Malé zmeny pred vstupom môžu zmeniť pôvod únavy a odozvu na guľôčkovanie |
| Mapa prvkov | Zóny spracovania, hranice, maskovania a vylúčenia s najťažšie dostupným miestom | Zabraňuje neformálnym predpokladom o celom diele alebo dielni |
| Konfigurácia procesu | Stroj, médium, separátor, tryska/koleso, upínací prípravok, orientácia, pohyb, program a postupnosť | Umožňuje opakovateľnosť skúšky a kontrolu zmien |
| Prijatie/výkon | Intenzita, pokrytie, povrch, rozmery a odkazované skúšky zvyškového napätia/únavy alebo komponentov | Oddeľuje doklady o uvoľnení od deklarovanej trvanlivosti pretekov |
Tabuľka 2. Kvalifikovaná základná línia spája identitu a históriu výroby so skutočným procesom a dokladmi.

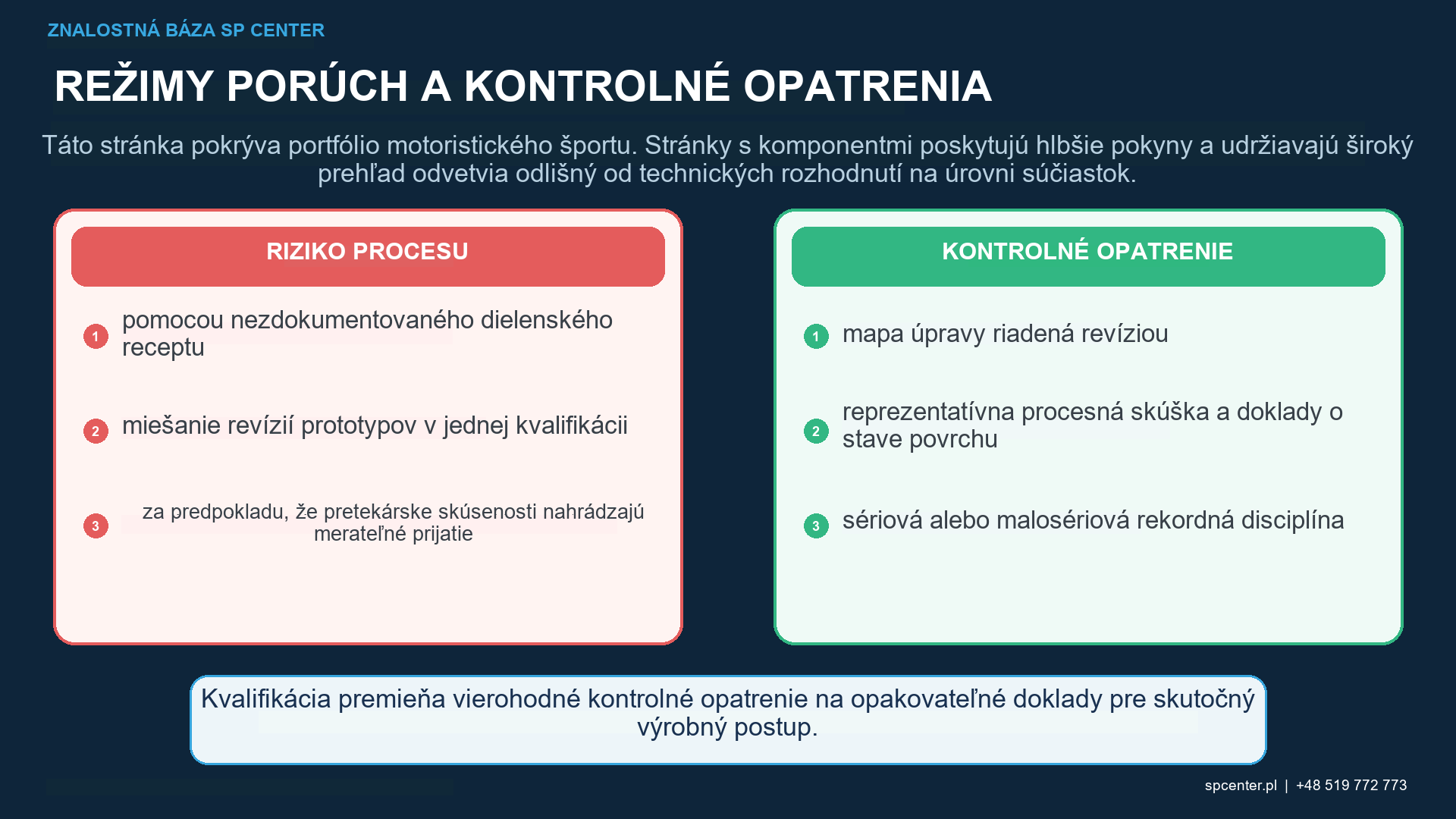

Zmiešanie revízií prototypov v jednej skúške ruší väzbu medzi príčinou a výsledkom. Reprezentatívna skúška používa zamýšľaný stroj, médium, nástroje, pohyb, program, prípravu a kontrolu a preveruje predpísané prvky, ktoré sú najťažšie prístupné a najcitlivejšie na poškodenie.
Ktoré doklady preukazujú riadenie procesu a akceptáciu komponentov?
| Doklad | Čo podporuje | Čo nemôže preukázať samostatne |
|---|---|---|
| Almenova intenzita | Štandardizovaná odozva kvalifikovaného prúdu/konfigurácie | Pokrytie komponentu alebo prínos únavy |
| Pokrytie a hraničná kontrola | Pokrytie nárazom na predpísanom povrchu a správne ošetrené/vylúčené zóny | Správna intenzita, prijateľná drsnosť alebo profil zvyškového napätia |
| Kontrola povrchu/rozmerov | Limity pre poškodenie, povrchovú úpravu, maskovanie, geometriu, hádzavosť, otvor/profil alebo čistotu | Trvanlivosť v rámci spektra zaťaženia pretekov |
| Meranie zvyškového napätia | Napätie v uvedenom mieste, smere, hĺbke a podmienkach metódy | Univerzálny prenos na inú revíziu, materiál alebo prvok |
| Doklady zo zariadenia, dynama alebo trate | Výkon testovanej konfigurácie pri uvedenom zaťažení/histórii | Kontrola nezaznamenaných procesných premenných alebo iná revízia |
Tabuľka 3. Výkonnosť pretekov, overenie procesu a uvoľnenie komponentu odpovedajú na rôzne otázky.
Doklady o únave musia uvádzať revíziu dielu, stav materiálu, stav povrchu/procesu, zaťaženie, prostredie, veľkosť vzorky a kritérium poruchy. ASTM E466-21 je obmedzený na skúšky axiálnych vzoriek s konštantnou amplitúdou riadenou silou na vzduchu pri izbovej teplote a nepredstavuje kvalifikáciu pre všetky komponenty, viacosové testy ani pre pretekárske spektrum.
Publikované štúdie SAE o ojniciach a ozubených kolesách ukazujú výsledky špecifické pre danú aplikáciu pri ich vlastných materiáloch, geometriách, procesných postupoch a testovacích podmienkach. Podporujú technickú vierohodnosť, ale nemôžu poskytnúť multiplikátor trvanlivosti ani recept pre nesúvisiaci diel z motoristického športu.
Ako by sa mali kontrolovať rýchle zmeny a nezhody?
| Udalosť | Okamžité konanie | Požadované rozhodnutie |
|---|---|---|
| Nová revízia CAD/výkresu alebo zmena hmotnosti/geometrie | Pozastaviť prenos predchádzajúceho receptu a záznamov | Skontrolujte napätie prvku, prístup, hranicu rodiny dielov a ovplyvnenú kvalifikáciu |
| Zmena materiálu, dodávateľa, kovania, tepelného spracovania alebo obrábania | Oddeliť identity a zachovať starú/novú históriu | Posúdiť vstupný povrch, tvrdosť, defekty, zvyškové napätie a schválenie zákazníkom |
| Zmena média, stroja, upínacieho prípravku, programu alebo kontroly | Chráňte kvalifikovanú základnú líniu a identifikujte ovplyvnené diely | Cielené overenie, reprezentatívna skúška alebo rekvalifikácia |
| Prerušený cyklus, zmeškané pokrytie alebo odchýlka od procesu | Obsahovať sériové čísla/šarža; nepridávať expozíciu automaticky | Vyhodnotiť kumulatívnu expozíciu, povrch/rozmery a autorizované nakladanie |
| Trhlina, popálenina od brúsenia, chyba kovania, stopa po nástroji alebo poškodenie dráhy | Zastaviť a prejsť analýzou chýb/poruch | Oprava, zamietnutie alebo prepracovanie pod zodpovednou technickou autoritou; guľôčkovanie nie je oprava |
Tabuľka 4. Rýchly vývoj skracuje spätnú väzbu; neodstraňuje kvalifikáciu ani autoritu.
Opätovné spracovanie nie je automatická korekcia. Kumulatívna expozícia môže zmeniť drsnosť, rozmery, deformáciu a tvárnenie za studena. Ďalší cyklus vyžaduje obmedzenie, posúdenie predchádzajúcej expozície a explicitnú inžiniersku/kvalitatívnu autoritu.

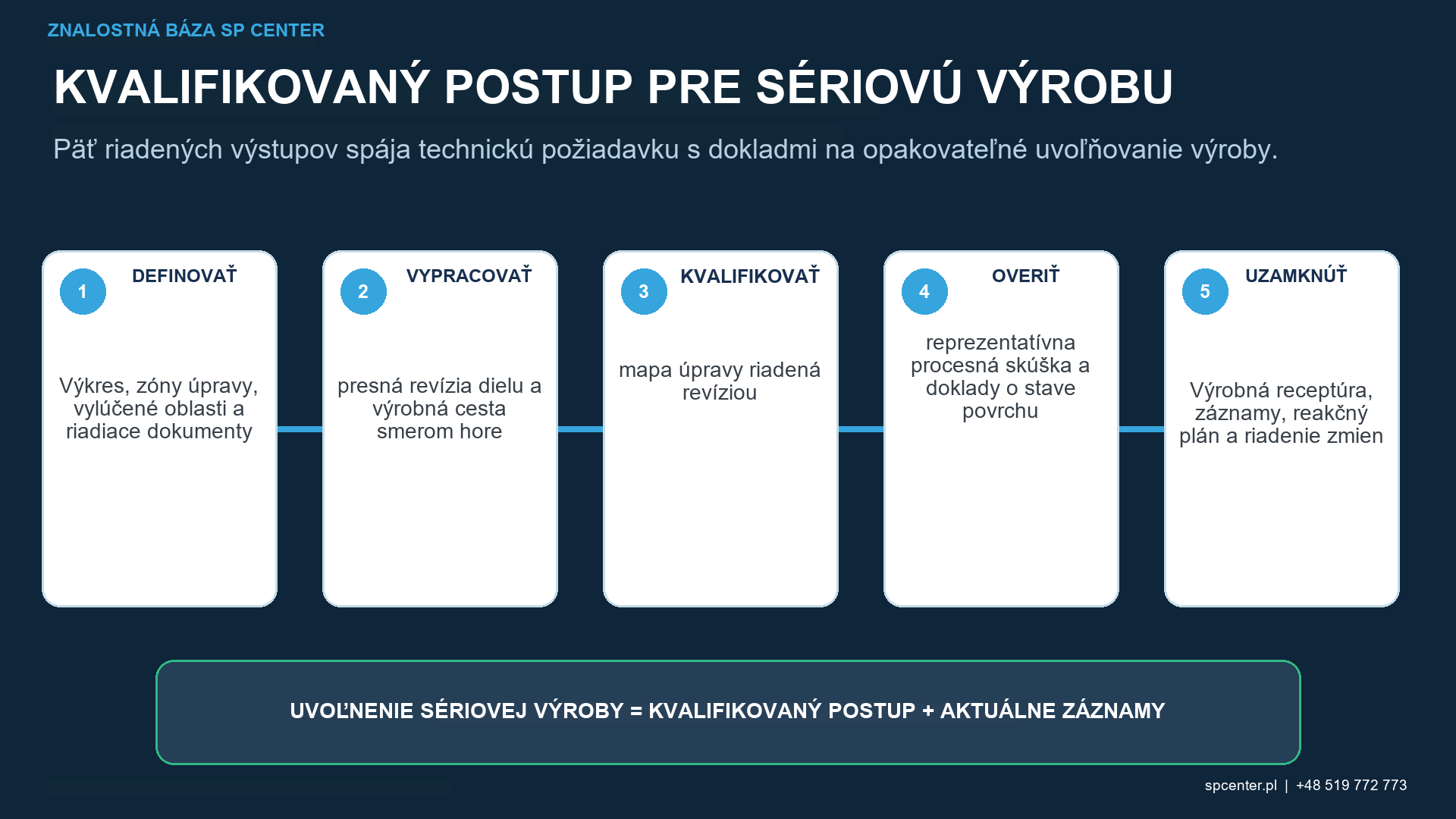

Čo patrí do záznamu o sériovom alebo malosériovom výrobe?
Prepojte identitu dielu/revízie a sériového čísla alebo šarže s materiálom/tepelným spracovaním, vstupným povrchom, strojom, médiom, upínacím prípravkom, programom a postupnosťou procesu. Zaznamenajte doklady o vyvolanej intenzite a pokrytí, kontroly komponentov, odchýlky, alarmy alebo údržbu ovplyvňujúce prijatie, rozhodnutia o opätovnom spracovaní a stav schválenia. Fotografia alebo ručne písané nastavenie bez dokladu o konfigurácii a prijatí nie je obhájiteľným záznamom.
Ktoré diely z motoristického športu sa bežne zvažujú na guľôčkovanie?
Vybrané ojnice, kľukové hriadele, ozubené kolesá, hriadele a pružiny sú bežnými skupinami aplikácií. Vhodnosť závisí od presnej revízie, postupu materiálu, pôvodu únavy materiálu, prístupu k prvkom a validovaného základu pre prijatie.
Potrebuje jednorazový alebo prototypový diel menšiu kontrolu procesu?
Nie. Nízky objem znižuje štatistickú históriu a často zvyšuje zmenu návrhu, takže identita, konfigurácia, doklady špecifické pre daný prvok a sledovateľnosť sú dôležitejšie.
Dá sa úspešný dielenský recept znovu použiť pri ďalšej revízii?
Nie automaticky. Zmeny geometrie, hmotnosti, materiálu, tepelného spracovania, obrábania, zaťaženia a prístupu môžu zmeniť kvalifikovaný vzťah. Skontrolujte a zopakujte dotknuté doklady.
Nahrádzajú skúsenosti s dráhou merateľnú akceptáciu?
Nie. Výsledky dráhy alebo dynama môžu podporiť testovanú konfiguráciu, ale nepreukazujú stav pracovného média, intenzitu, pokrytie, povrch ani prenos do nezaznamenanej revízie.
Preukazuje správna Almenova intenzita zlepšenie únavy?
Nie. Overuje štandardizovanú odozvu prúdu. Pokrytie komponentu, povrch, rozmery, zvyškové napätie a trvanlivosť vyžadujú samostatné použité doklady.
Dá sa použiť väčšia expozícia ako bezpečnostná rezerva?
Nie automaticky. Nadmerná expozícia môže zvýšiť drsnosť, deformáciu alebo tvárnenie za studena bez toho, aby priniesla zamýšľaný prínos. Používajte iba kvalifikovaný procesný postup expozície/pokrytia a explicitné kritériá zastavenia.
Dokáže guľôčkovanie opraviť trhlinu alebo chybu obrábania?
Nie. Trhliny, brúsenie, chyby kovania, stopy po nástrojoch a poškodenie pretekov vyžadujú detekciu a autorizované technické vybavenie pred guľôčkovaním.
Čo by mala obsahovať výzva na ponuku pre motoristický šport?
Poskytnite presnú revíziu dielu/výkresu, CAD alebo mapu prvkov, kde je to povolené, materiál/tepelné spracovanie a výrobný postup, zóny spracovania/vylúčenia, prvky kritické pre zaťaženie, špecifikácie, intenzitu/pokrytie, povrchové/rozmerové limity, množstvo/sériové čísla, doklady o výkone a záznamy.
Kľúčové poznatky
- Riaďte presnú revíziu technickej dokumentácie a predchádzajúci výrobný postup.
- Kvalifikujte každý predpísaný prvok kritický pre únavu materiálu vrátane hraníc prístupu a citlivých na poškodenie.
- Nemiešajte revízie prototypov ani sa nespoliehajte na nezdokumentovaný dielenský recept.
- Oddeľte doklady o intenzite, pokrytí, povrchu/rozmeroch, zvyškovom napätí a únave Almenovho testu.
- Výsledky zo zariadenia, dynamometra a trate považujte za doklady špecifické pre konfiguráciu, nie za univerzálny multiplikátor.
- Zahrňte zmeny, chyby a prerušené cykly; nepridávajte expozíciu automaticky.
- Udržujte sledovateľnosť na úrovni sériového alebo šaržového spracovania aj pre jednorazové diely.
Súvisiace príručky SP Center
Technické zdroje
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Požiadavky a schválenie určuje riadený výkres, zmluva a zodpovedný inžiniersky orgán. Publikované technické dokumenty sú podkladovými dokladmi špecifickými pre danú aplikáciu, nie aktuálnymi univerzálnymi procesnými špecifikáciami.
