Exakte Bauteilrevision und Vorprozesse beherrschen, jedes ermüdungskritische Merkmal qualifizieren und Nachweise bei schnellen Konstruktionsänderungen seriennummernbezogen erhalten
Verfestigungsstrahlen kann ausgewählte ermüdungskritische Pleuel, Kurbelwellen, Zahnräder, Wellen und Federn im Motorsport unterstützen. Kleine Stückzahlen, schnelle Iterationen und Rennerfahrung mindern die Anforderungen an Werkstoffzustand, Zugang, Strahlmittel, Almen-Intensität, Bedeckungsgrad, Oberfläche, Maße und Rückverfolgbarkeit nicht. Jede Leistungsaussage bleibt mit der exakten Bauteilrevision und dem Fertigungsweg verknüpft, für die der Nachweis entstand.

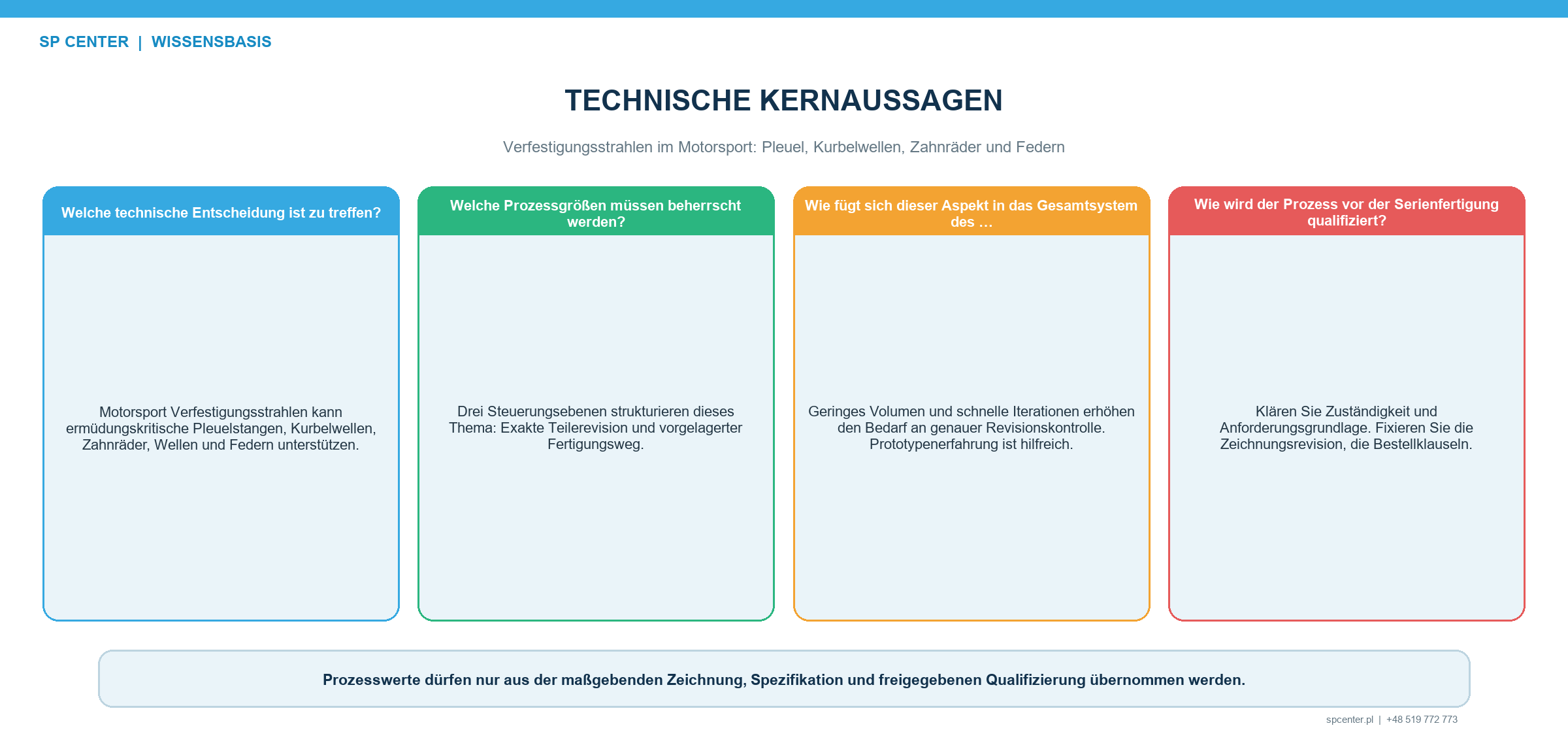

Welche Motorsportbauteile benötigen eine merkmalsbezogene Entscheidung?
| Bauteil/Merkmal | Möglicher Grund | Kritische Prüfung vor dem Strahlen |
|---|---|---|
| Pleuel | Ausgewählter Radius, Übergang, Bohrung oder Schaftbereich mit oberflächenempfindlicher Ermüdung | Schmiedeverfahren, Faserverlauf, Bearbeitungsspuren, Trenn-/Bohrungszustand, Schrauben/Montageschnittstellen und exakte Revision |
| Kurbelwelle | Ausgewählte Radien, Übergänge oder Ölbohrungskanten unter Biegung/Torsion | Werkstoff/Wärmebehandlung, Bearbeitungs- und Walz-/Nitrierfolge, Radien, Zapfen, Ölkanäle, Rundlauf und Auswuchtung |
| Zahnrad oder Welle | Zahnfuß, Verzahnung, Nut oder Übergang mit lokaler zyklischer Last | Randschichtzustand, Schleif-/EDM-Einfluss, Zugang, Strahlmittelgröße, Maskierung, Oberfläche, Maße und Verzug |
| Feder | An der Oberfläche initiierte Biege-/Torsionsermüdung | Draht-/Stabzustand, Wärmebehandlung, Entkohlung, Setzen, Geometrie, Bedeckungsgrad, Relaxation und Lastkollektiv |
| Leichtbauprototyp | Mögliche Unterstützung eines ausdrücklich validierten Ermüdungskonzepts | Mindestquerschnitt, Kanten-/Kerbempfindlichkeit, Vorschädigung, Konstruktionsreife und Abbruchgrenzen für Rauheit/Verzug |
Tabelle 1. Die Anwendungsgruppen benötigen unterschiedliche Bearbeitungspläne und Validierungsnachweise.
Voraussetzung sind ein relevanter oberflächeninitiierter Ermüdungsmechanismus und ein annehmbarer Eingangszustand. Verfestigungsstrahlen korrigiert weder ungünstigen Radius, Riss, Schmiedefalte, Schleifbrand, Entkohlung, Werkzeugspur, Maßfehler noch Rennschaden. Zuerst ist eine gelenkte technische Entscheidung über Fehler oder Konstruktion erforderlich.
Warum sind Revisions- und Fertigungsweglenkung unverzichtbar?
Ein Rennbauteil kann sich zwischen Prototypen ändern, ohne einen neuen öffentlichen Namen oder einen deutlichen visuellen Unterschied zu erhalten. Schmelze, Schmiede- oder additive Fertigungsroute, Wärmebehandlung, Härte, Bearbeitungsaufmaß, Schleifen, Walzen, Nitrieren, Beschichten, Auswuchten und Montage können Anrissort oder Strahlreaktion verändern. Die Prozessaufzeichnung folgt deshalb Revision und Vorprozesshistorie, nicht einer allgemeinen Werkstattbezeichnung.
| Element des Ausgangsstands | Erforderliche Festlegung | Grund |
|---|---|---|
| Bauteilidentität | Teilenummer, Revision, Seriennummer/Los, Modell/Saison und Verantwortlicher | Verhindert gemeinsame Freigabeaufzeichnungen für gemischte Prototypenrevisionen |
| Werkstoff- und Fertigungsweg | Schmelze/Los, Legierung, Schmiede- oder additive Fertigungsroute, Wärmebehandlung, Härte und Eingangsoberfläche | Kleine Vorprozessänderungen können Anrissort und Strahlreaktion verändern |
| Merkmalsplan | Bearbeitungs-, Grenz-, Maskierungs- und Ausschlusszonen mit schwierigstem Zugang | Verhindert informelle Annahmen für das gesamte Bauteil |
| Prozesskonfiguration | Anlage, Strahlmittel, Abscheider, Düse/Rad, Vorrichtung, Ausrichtung, Bewegung, Programm und Folge | Macht Versuch wiederholbar und Änderungen bewertbar |
| Abnahme/Leistung | Intensität, Bedeckungsgrad, Oberfläche, Maße und aufgerufene Eigenspannungs-/Ermüdungs- oder Bauteilprüfungen | Trennt Freigabenachweis von behaupteter Dauerhaltbarkeit im Rennbetrieb |
Tabelle 2. Der qualifizierte Ausgangsstand verknüpft Identität und Fertigungshistorie mit tatsächlichem Prozess und Nachweis.
Werden Prototypenrevisionen in einem Versuch vermischt, geht der Zusammenhang zwischen Ursache und Ergebnis verloren. Ein repräsentativer Versuch nutzt vorgesehene Anlage, Strahlmittel, Werkzeuge, Bewegung, Programm, Vorbereitung und Prüfung und bildet Merkmale mit schwierigstem Zugang und höchster Schadenempfindlichkeit ab.

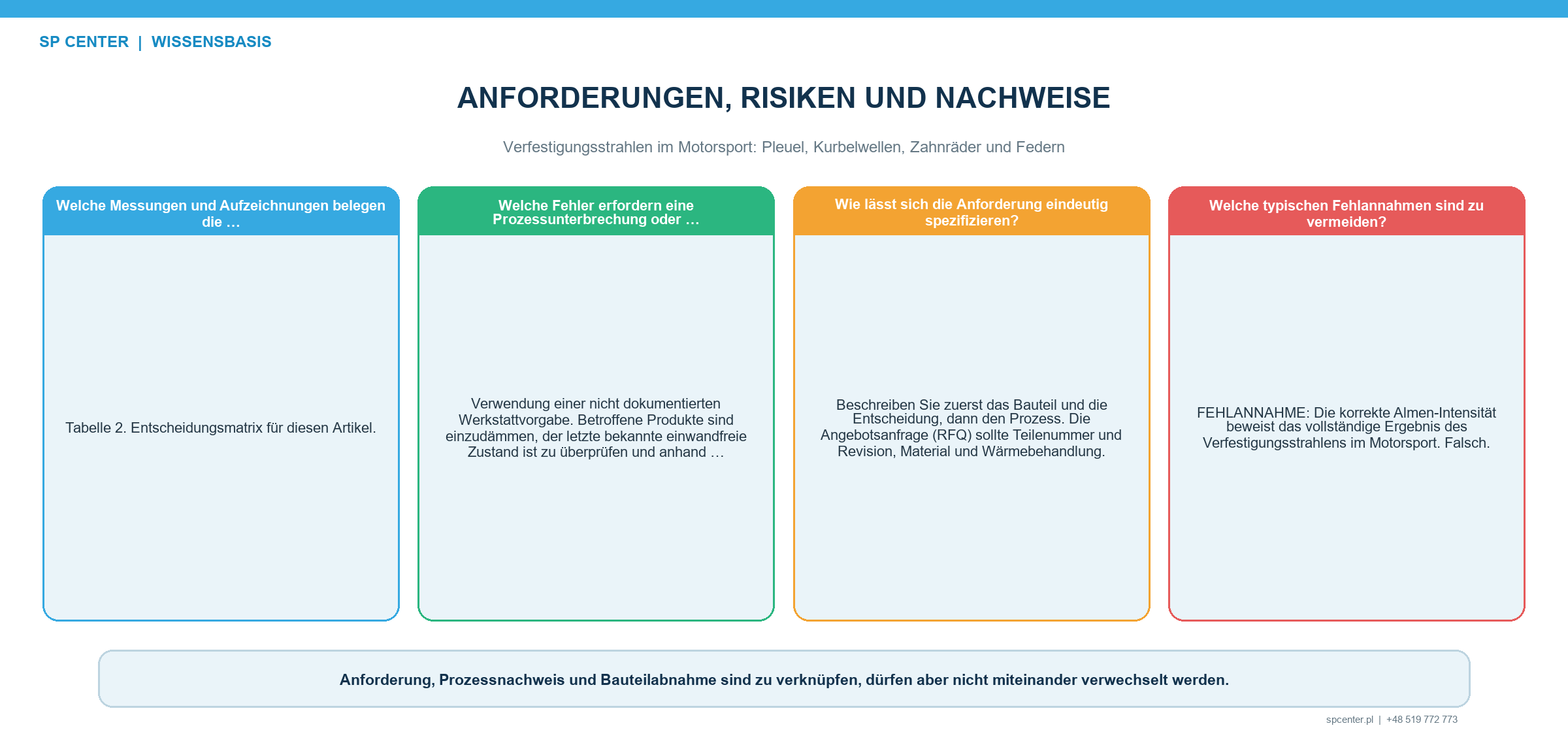

Welche Nachweise belegen Prozessbeherrschung und Bauteilabnahme?
| Nachweis | Unterstützte Aussage | Keine alleinige Aussage |
|---|---|---|
| Almen-Intensität | Standardisierte Reaktion des qualifizierten Strahls/Aufbaus | Bedeckungsgrad oder Ermüdungsnutzen am Bauteil |
| Bedeckungsgrad und Grenzprüfung | Einschlagsspuren auf der vorgeschriebenen Fläche und richtige Bearbeitungs-/Ausschlusszonen | Korrekte Intensität, zulässige Rauheit oder Eigenspannungsprofil |
| Oberflächen-/Maßprüfung | Grenzen für Schaden, Oberfläche, Maskierung, Geometrie, Rundlauf, Bohrung/Profil oder Sauberkeit | Dauerhaltbarkeit unter dem Rennlastkollektiv |
| Eigenspannungsmessung | Spannung an angegebenem Ort, Richtung und Tiefe unter den Bedingungen der Methode | Allgemeine Übertragung auf andere Revision, Werkstoff oder Merkmal |
| Prüfstand-, Motorprüfstand- oder Streckennachweis | Leistung der geprüften Konfiguration bei angegebener Last und Einsatzhistorie | Beherrschung nicht aufgezeichneter Prozessgrößen oder einer anderen Revision |
Tabelle 3. Rennleistung, Prozessverifizierung und Bauteilfreigabe beantworten unterschiedliche Fragen.
Ermüdungsnachweise nennen Bauteilrevision, Werkstoffzustand, Oberflächen-/Prozesszustand, Last, Umgebung, Stichprobenumfang und Ausfallkriterium. ASTM E466-21 ist auf kraftgeregelte Axialversuche mit konstanter Amplitude an Proben in Luft bei Raumtemperatur begrenzt und keine Vollbauteil-, Mehrachs- oder Rennlastkollektivqualifizierung.
Veröffentlichte SAE-Studien zu Pleueln und Zahnrädern zeigen anwendungsspezifische Ergebnisse für ihre Werkstoffe, Geometrien, Prozesswege und Prüfbedingungen. Sie stützen die technische Plausibilität, belegen aber weder eine pauschale Lebensdauersteigerung noch eine Rezeptur für ein anderes Motorsportbauteil.
Wie werden schnelle Änderungen und Nichtkonformitäten beherrscht?
| Ereignis | Sofortmaßnahme | Erforderliche Entscheidung |
|---|---|---|
| Neue CAD-/Zeichnungsrevision oder geänderte Masse/Geometrie | Übertragung der bisherigen Rezeptur und Aufzeichnungen sperren | Merkmalsbeanspruchung, Zugang, Teilefamiliengrenze und betroffene Qualifizierung prüfen |
| Änderung an Werkstoff, Lieferant, Schmiedeverfahren, Wärmebehandlung oder Bearbeitung | Identitäten trennen und alte/neue Historie erhalten | Eingangsoberfläche, Härte, Fehler, Eigenspannung und Kundenfreigabe bewerten |
| Änderung an Strahlmittel, Anlage, Vorrichtung, Programm oder Prüfung | Qualifizierten Ausgangsstand schützen und betroffene Teile bestimmen | Gezielte Verifizierung, repräsentativer Versuch oder Requalifizierung |
| Unterbrochener Zyklus, fehlender Bedeckungsgrad oder Prozessabweichung | Betroffene Seriennummern beziehungsweise das Los sperren; nicht automatisch zusätzlich beaufschlagen | Kumulative Beaufschlagung, Oberfläche/Maße und autorisierte Entscheidung bewerten |
| Riss, Schleifbrand, Schmiedefehler, Werkzeugspur oder Rennschaden | Anhalten und über Fehler-/Schadensanalyse führen | Reparatur, Ausschuss oder Neukonstruktion durch zuständige Technik; Strahlen ist keine Reparatur |
Tabelle 4. Schnelle Entwicklung verkürzt die Rückkopplung; Qualifizierung und Freigabeverantwortung bleiben bestehen.
Nacharbeit ist keine automatische Korrektur. Kumulative Beaufschlagung kann Rauheit, Maße, Verzug und Kaltverformung verändern. Ein weiterer Zyklus erfordert Produktsperrung, Bewertung der bisherigen Beaufschlagung und ausdrückliche Freigabe durch Technik/Qualitätssicherung.

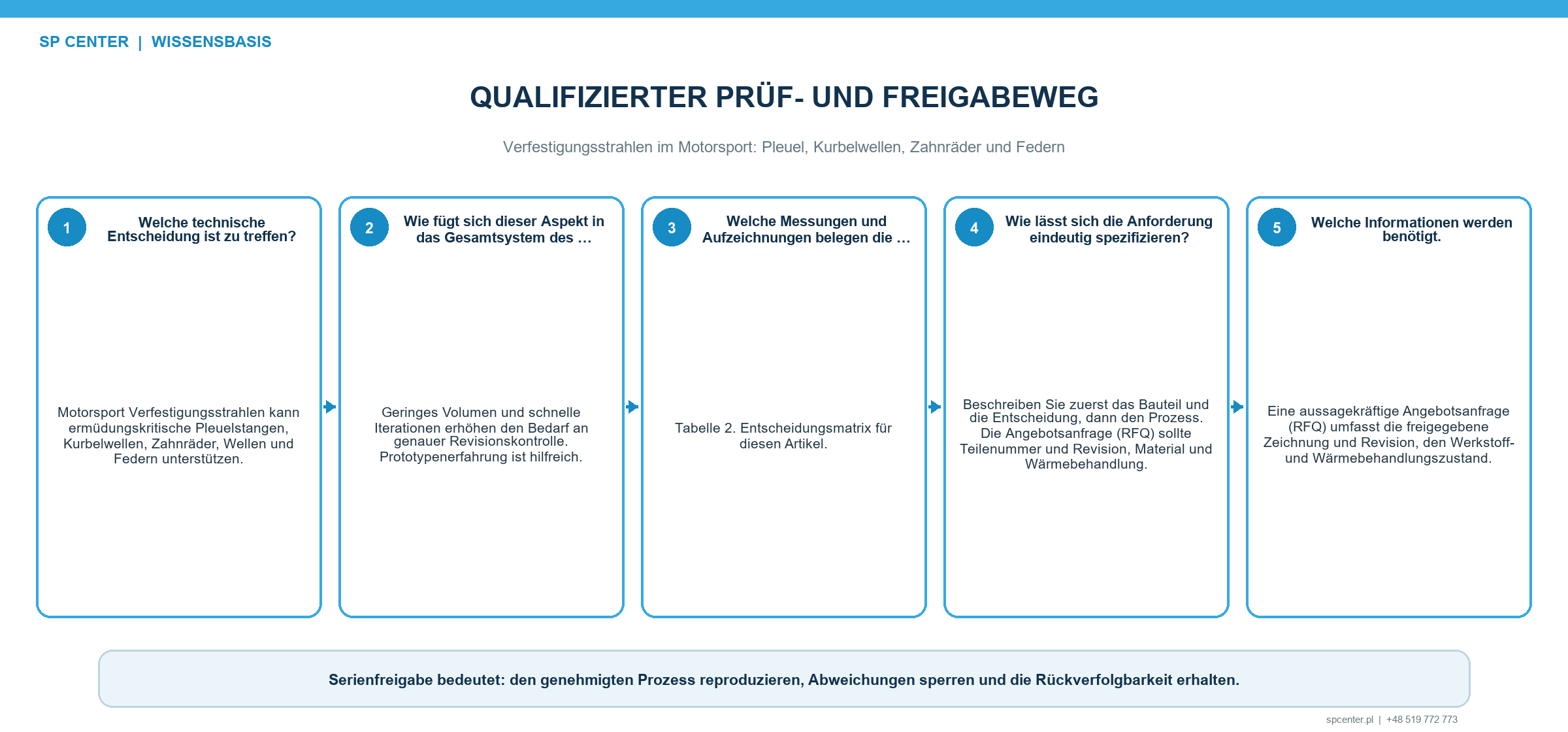

Was gehört in die Serien- oder Kleinserienaufzeichnung?
Teile-/Revisions- und Serien-/Losidentität werden mit Werkstoff/Wärmebehandlung, Eingangsoberfläche, Anlage, Strahlmittel, Vorrichtung, Programm und Prozessfolge verknüpft. Aufzuzeichnen sind aufgerufene Intensitäts- und Bedeckungsgradnachweise, Bauteilprüfungen, Abweichungen, abnahmerelevante Alarme/Wartungen, Nacharbeitsentscheidungen und Freigabestatus. Ein Foto oder handschriftlicher Einstellwert ohne Konfigurations- und Abnahmenachweis ist keine belastbare Aufzeichnung.
Welche Motorsportbauteile werden häufig verfestigungsgestrahlt?
Ausgewählte Pleuel, Kurbelwellen, Zahnräder, Wellen und Federn sind bekannte Anwendungsgruppen. Eignung hängt von exakter Revision, Werkstoff- und Fertigungsweg, Anrissort, Zugang und validierter Abnahmegrundlage ab.
Benötigt ein Einzel- oder Prototypenteil weniger Prozesslenkung?
Nein. Geringe Stückzahl bedeutet weniger statistische Historie und häufigere Änderungen; Identität, Konfiguration, merkmalsbezogene Nachweise und Rückverfolgbarkeit werden dadurch wichtiger.
Darf eine erfolgreiche Werkstattrezeptur für die nächste Revision verwendet werden?
Nicht automatisch. Änderungen an Geometrie, Masse, Werkstoff, Wärmebehandlung, Bearbeitung, Last und Zugang können die qualifizierte Beziehung verändern. Betroffene Nachweise sind zu prüfen und zu wiederholen.
Ersetzt Rennerfahrung messbare Abnahmekriterien?
Nein. Strecken- oder Prüfstandergebnisse können die geprüfte Konfiguration stützen, belegen aber weder Strahlmittelzustand, Intensität, Bedeckungsgrad und Oberfläche noch die Übertragung auf eine nicht aufgezeichnete Revision.
Belegt die richtige Almen-Intensität eine Ermüdungsverbesserung?
Nein. Sie verifiziert eine standardisierte Strahlreaktion. Bedeckungsgrad, Oberfläche, Maße, Eigenspannung und Dauerhaltbarkeit benötigen getrennte aufgerufene Nachweise.
Kann zusätzliche Beaufschlagung als Sicherheitszuschlag dienen?
Nicht automatisch. Sie kann Rauheit, Verzug oder Kaltverformung erhöhen, ohne den beabsichtigten Nutzen zu liefern. Maßgebend sind die qualifizierte Beaufschlagung, der geforderte Bedeckungsgrad und ausdrückliche Abbruchgrenzen.
Kann Verfestigungsstrahlen einen Riss oder Bearbeitungsfehler reparieren?
Nein. Risse, Schleifbrand, Schmiedefehler, Werkzeugspuren und Rennschäden benötigen Erkennung und autorisierte technische Entscheidung vor dem Strahlen.
Welche Angaben gehören in eine Motorsportanfrage?
Benötigt werden exakte Teile-/Zeichnungsrevision, CAD oder Merkmalsplan über einen autorisierten Kanal, Werkstoff/Wärmebehandlung und Fertigungsweg, Bearbeitungs-/Ausschlusszonen, lastkritische Merkmale, Spezifikationen, Intensität/Bedeckungsgrad, Oberflächen-/Maßgrenzen, Menge/Seriennummern, Leistungsnachweise und Aufzeichnungen.
Die wichtigsten Punkte
- Exakte Konstruktionsrevision und vorgelagerten Fertigungsweg beherrschen.
- Jedes vorgeschriebene ermüdungskritische Merkmal einschließlich Zugang und empfindlicher Grenzen qualifizieren.
- Keine Prototypenrevisionen vermischen oder nicht dokumentierte Werkstattrezeptur verwenden.
- Almen-Intensität, Bedeckungsgrad, Oberfläche/Maße, Eigenspannung und Ermüdungsnachweis trennen.
- Prüfstand-, Motorprüfstand- und Streckenergebnisse als konfigurationsbezogen behandeln, nicht als universellen Multiplikator.
- Änderungen, Fehler und unterbrochene Zyklen sperren; Beaufschlagung nicht automatisch erhöhen.
- Auch bei Einzelteilen seriennummern- oder losbezogene Rückverfolgbarkeit erhalten.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen von Zahnrädern
- Verfestigungsstrahlen von Kurbelwellen
- Verfestigungsstrahlen von Federn
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
4. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Gelenkte Zeichnung, Vertrag und zuständige technische Freigabe bestimmen Anforderungen und Abnahme. Technische Veröffentlichungen sind anwendungsspezifische Hintergrundnachweise, keine aktuellen universellen Prozessspezifikationen.
