Koppla det faktiska felursprunget och serviceplikten till en funktionsspecifik process, komponentacceptans och auktoriserad livslängdshanteringsväg
Kulpening kan stödja utvalda roterande och cykliskt belastade energikomponenter när den relevanta utmattningsmekanismen initieras på en tillgänglig yta. Turbin- eller kompressoregenskaper, axlar, kopplingar, kugghjul och vissa uttryckligen godkända trycksystemytor kan vara kandidater. Beslutet beror på material och skick, geometri, belastning, temperatur, korrosionsmiljö, beläggnings-/processsekvens, driftshistorik och ansvarig konstruktions- eller anläggningsmyndighet.
Vad måste man veta innan kulpening väljs?
| Teknisk input | Fråga före kulpening | Beslutsgräns |
|---|---|---|
| Felmekanism och ursprung | Är den relevanta initieringen vid den tillgängliga ytan, under ytan eller inuti? | Tillgodoräkna inte en ytprocess för en orepresenterad intern/under ytan mekanism. |
| Material och skick | Vilken legering, värmebehandling, hårdhet, beläggning och tillverknings-/reparationshistorik gäller? | Befintliga defekter eller olämpligt materialtillstånd kräver åtgärd före kulpening |
| Driftbelastning | Vilka cykliska, vibrerande, termiska, kontakt- eller transienta laster verkar på funktionen? | Validering måste representera den påstådda lasten och platsen |
| Temperatur och miljö | Kan temperaturen relaxera restspänningar; är korrosion, vattenkemi eller avlagringar relevanta? | Underlag från omgivande luft kan ensamt inte fastställa fördelar för varm eller korrosiv drift |
| Behörighet och livslängdshantering | Vilken ritning, OEM/ägare, sektorkod, reparationsplan, intervall och dokumentationkontroll? | Ingen bearbetning medan den tekniska eller avtalsenliga vägen är olöst |
Tabell 1. Beslutet om ytbehandling begränsas av den verkliga felmekanismen och driftvägen.
Kulpening är inte en generisk livslängdsförlängningsåtgärd. Den kan inte ta bort sprickor, korrosionsskador, svetsfel, väggförlust eller ett olämpligt materialförhållande. Den kan inte heller tillgodoräknas ett internt initierat fel bara för att tryckspänning produceras nära ytan.
Vilka energikomponenter behöver funktionsspecifik kvalificering?
| Komponent/funktion | Möjlig motivering | Primära kvalificeringsfrågor |
|---|---|---|
| Turbin-/kompressorblad- eller skovelfunktion | Vald rot, infästning, radieövergång eller annan ytkänslig utmattningsplats | Legering/beläggning, tunt kantskydd, åtkomst, ytråhet, distorsion, temperatur och funktionsspecifika underlag |
| Axel-, axel- eller kopplingsövergång | Rotations-böjnings-/torsionsutmattning nära radie, spline eller övergång | Lastväg, radie/åtkomst, maskering, dimensioner, kast, ytfinish och representativ utmattningsbas |
| Kugghjuls- eller drivfunktion | Kuggrot eller annan kontakt-/utmattningskänslig yta | Slagvinkel, mediestorlek, lokal täckningsgrad, ytbehandling, distorsion och överföring till faktisk användning |
| Trycksystemfunktion | Endast en specifikt godkänd ytutmattningsapplikation | Tryckgränsintegritet, defekt-/NDT-beslut, miljö och konstruktions-/reparationsbehörighet före kulpening |
| Tidigare bearbetad eller reparerad yta | Möjlig återställning av ett uttryckligen godkänt ytbehandlingstillstånd | Driftskador, återstående dimensioner, borttaget trycklager, kontaminering och godkänt reparations-/livslängdsbeslut |
Tabell 2. Samma komponent kan innehålla behandlade, skyddade och undantagna funktioner med olika acceptansrisker.

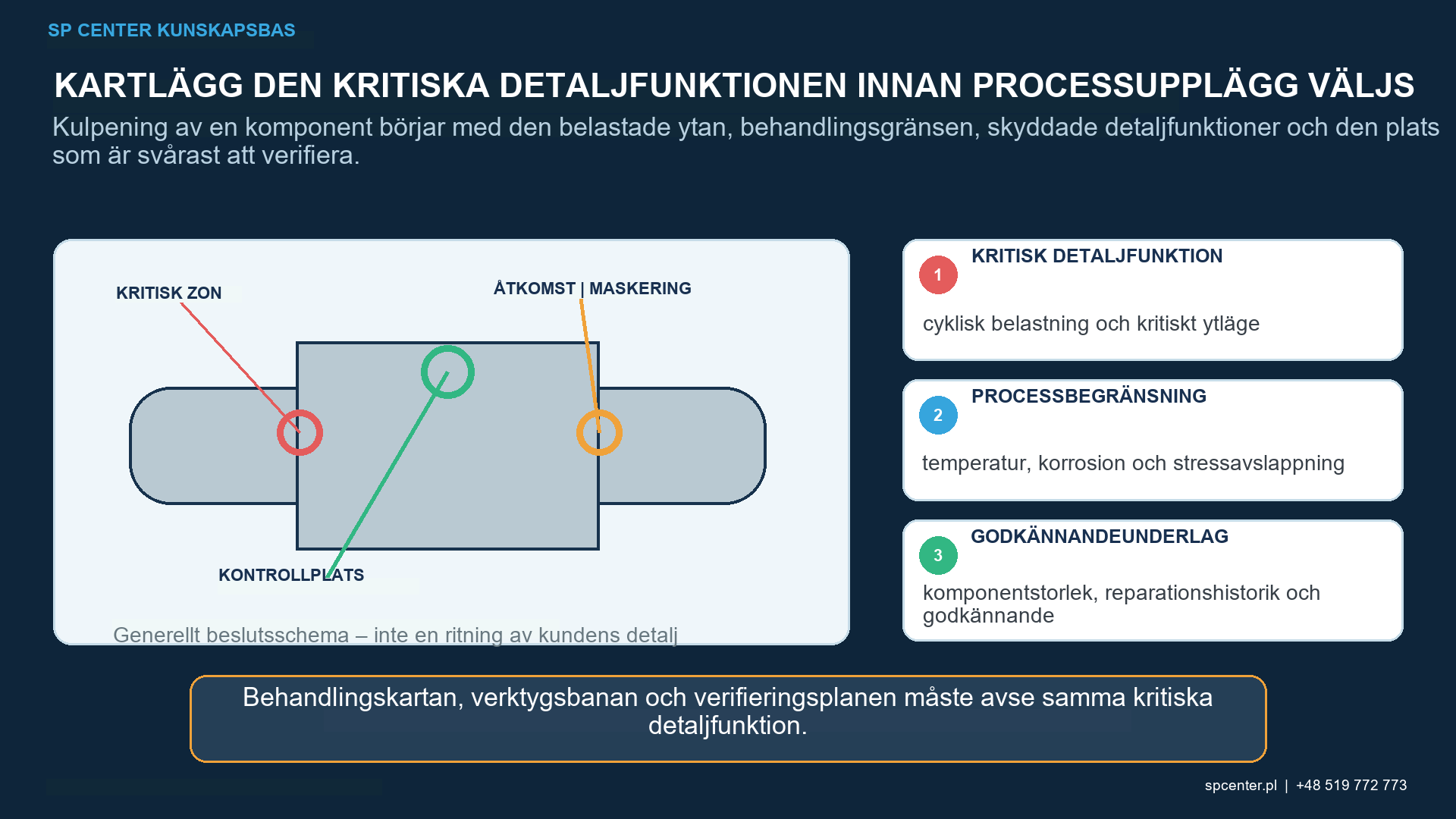

En behandlingskarta bör identifiera föreskrivna zoner, gränser och undantag och sedan adressera den svårast åtkomliga och mest skadekänsliga funktionen. Tryckgränsande eller tidigare använda delar kräver tillämplig defektinspektion, dimensionsbedömning och auktoriserat reparations-/livslängdshanteringsbeslut före kulpening.

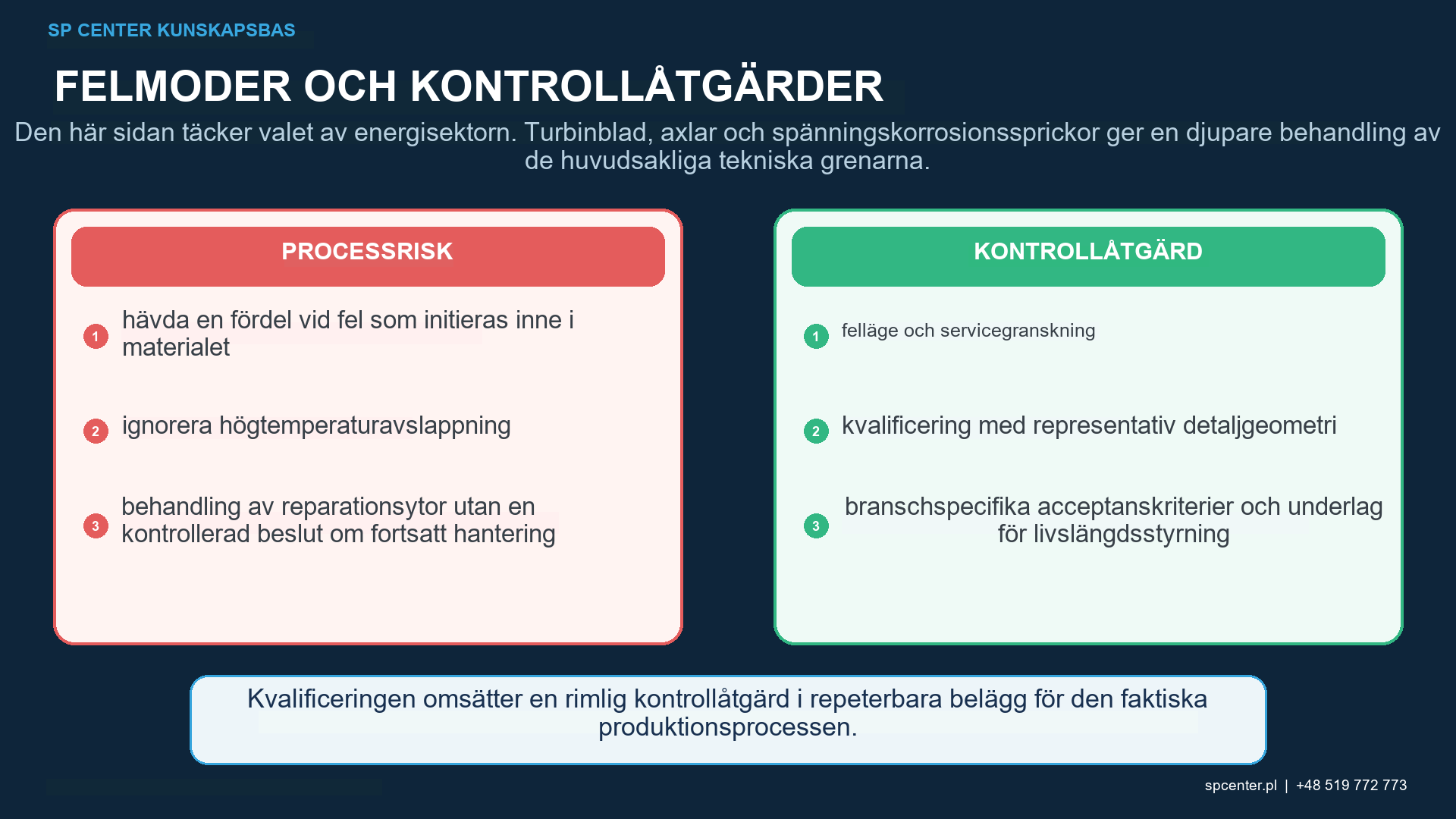

Hur påverkar temperatur, korrosion och restspänningsrelaxation påståendet?
Det inducerade fältet beror på material, hårdhet, kulpeningsmedium, intensitet, täckningsgrad, exponering, slagvinkel, geometri och inkommande spänningstillstånd. Dess retention kan bero på temperatur, tid, mekanisk belastning och miljö. Därför är ett resultat av omgivande restspänning eller utmattning inte automatiskt överförbart till varm, våt, korrosiv, vibrerande eller transient användning.
ASTM E466-21 täcker kraftstyrd konstantamplitudutmattningstestning av axiella prover i luft vid rumstemperatur; det täcker inte alla komponenter. Resultaten stöder endast design när testförhållandena representerar användning eller en definierad metod tar hänsyn till skillnaderna. Energikvalificering kan behöva komponentrepresentativ belastning, temperatur, miljö och statistisk behandling utöver denna praxis.
Vilka underlagsnivåer måste förbli separata?
| Underlagsnivåer | Vad den besvarar | Vad den inte kan besvara ensam |
|---|---|---|
| Almenintensitet | Standardiserat svar för den kvalificerade strömmen/konfigurationen | Komponenttäckning, restspänningsprofil eller livslängd |
| Täckningsgrad och behandlingsgräns | Slagstäckning på den föreskrivna tillgängliga ytan med den godkända metoden | Korrekt intensitet, defektfrånvaro eller prestanda |
| Yt-/dimensionell/NDT-acceptans | Specificerat tillstånd för den faktiska komponenten vid det angivna processteget | Allmän utmattning, korrosion eller tryckintegritetsfördel |
| Restspänningsmätning | Spänning vid angivna platser, riktningar, djup och metodförhållanden | Hållbarhet utanför den uppmätta/validerade konfigurationen |
| Validering av utmattning/korrosion/service | Prestanda under angivet material, yta, geometri, belastning, temperatur och miljö | Universell överföring till en annan komponent eller arbetsuppgift |
Tabell 3. Ett korrekt processurrogat får inte presenteras som bevis för en annan komponent eller serviceanspråk.
När restspänning mäts, ange metod, plats, orientering, djupmetod/borttagningssekvens, osäkerhet och yttillstånd. SAE AS7045 tillhandahåller ett ramverk för att definiera, kvantifiera och klassificera restspänningar i metallprodukter och färdiga delar; det omvandlar inte en mätning till en universell utmattnings- eller korrosionskvalificering.

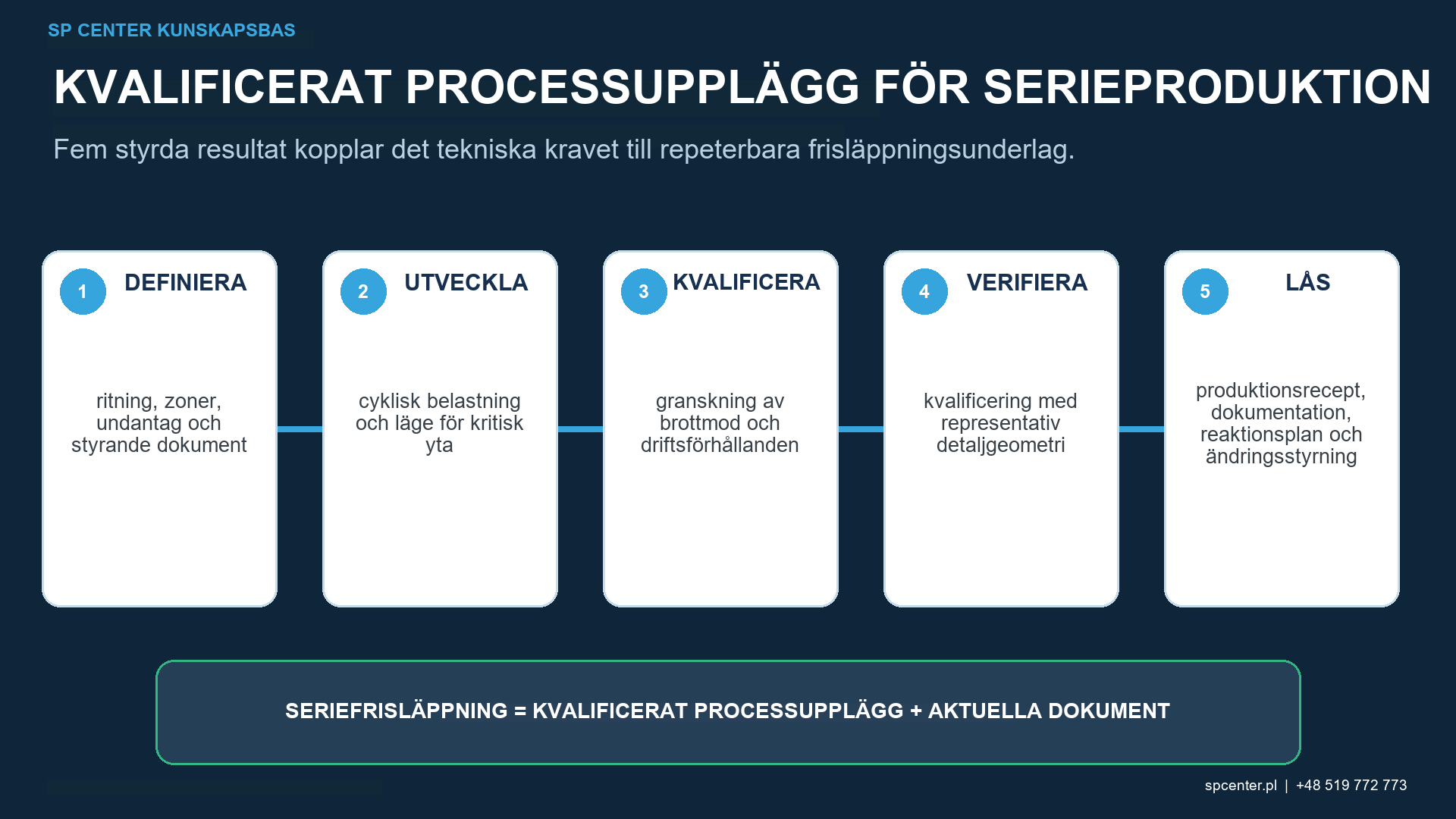

Hur kontrolleras nytillverkning, reparation och förändring?
| Händelse | Inneslutning/granskning | Möjligt godkänt resultat |
|---|---|---|
| Ursprung till internt eller underjordiskt fel identifierat | Stoppa ytbehandlingskreditering och granska felmekanismen | Omdesign, material-/processändring eller separat validering; Fördel med kulpening antas inte |
| Hög temperatur eller korrosiv drift skiljer sig från kvalificering | Hållöverföring och granska relaxations-/miljöeffekter | Servicerepresentanttestning, bedömning av restspänning eller reviderad begränsning |
| Spricka, korrosionsskador, väggförlust eller reparationsblandning | Inspektera, mät och led genom ägare/designreparationsmyndighet | Godkänd reparation och återställande av kulpenat tillstånd där det uttryckligen är tillåtet |
| Maskin-, kulpeningsmedium-, verktygs-, geometri-, beläggnings- eller inspektionsändring | Skydda baslinjen och identifiera berörd produkt/konfiguration | Riktad verifiering, representativ provning, omkvalificering och/eller kundgodkännande |
| Avbruten cykel- eller processavvikelse | Spärra satsen och bedöm kumulativ exponering/yta/dimensioner | Behörigt beslut om fortsatt hantering; ingen automatisk ytterligare cykel |
Tabell 4. Beslut om reparation och livslängdsförlängning behålls av den auktoriserade ägaren/designvägen.
Upparbetning är inte en automatisk korrigering. Ytterligare exponering kan ändra ytjämnhet, dimensioner, deformation, kallbearbetning och beläggnings- eller värmebehandlingssekvensen. En annan cykel kräver produktspärrning, bedömning av kumulativ exponering och uttrycklig auktoritet.
Vilka dokumentation stöder frisläppning?
Koppla komponent/revision och parti- eller serienummeridentitet till den godkända maskinen, mediet, verktyget, programmet och processsekvensen. Behåll den åberopade Almen, täckningsgrad, yta/dimension/NDT, restspänning eller prestandaunderlag, tillsammans med drifts-/reparationsstatus, avvikelser, ändringar och godkännanden som krävs av ägaren eller kunden. Det finns inget universellt releasepaket för varje energisektor.
Vilka komponenter inom energisektorn kan övervägas för kulpening?
Valda turbin- eller kompressorfunktioner, axlar, kopplingar, kugghjul och andra roterande eller cykliskt belastade ytor kan vara kandidater. Det faktiska felursprunget, materialet, geometrin, servicen och konstruktionsmyndigheten avgör lämpligheten.
Kan kulpening förhindra ett internt initierat utmattningsbrott?
En ytbehandling bör inte krediteras för ett internt eller underjordiskt ursprung om inte en validerad mekanism uttryckligen stöder detta påstående. Granskningen av felmod måste föregå processval.
Förblir det tryckande restspänningsfältet oförändrat vid driftstemperatur?
Inte nödvändigtvis. Relaxation beror på material, temperatur, tid, belastning och initialt spänningstillstånd. Den krediterade profilen och nyttan kräver en servicerelevant grund.
Bevisar korrekt Almenintensitet den restspänningen i en turbin eller axel?
Nej. Almenintensitet verifierar kulpeningsstrålens standardiserade Almenrespons. Komponentens restspänning kräver en separat mät-/valideringsplan när det är en acceptans- eller designvariabel.
Kan kulpening reparera en spricka, korrosionsgrop eller förlust av väggtjocklek?
Nej. Dessa förhållanden kräver detektion, teknisk bedömning och ett auktoriserat reparations- eller livslängdsbeslut före någon ytbehandling.
Kan ett produktionsrecept användas för en reparation under drift?
Inte automatiskt. Driftshistorik, kontaminering, skador, återstående dimensioner, borttaget material och reparationsbehörighet skiljer sig från ny tillverkning och måste åtgärdas genom en godkänd reparationsväg.
Är ASTM E466 en fullständig validering för en energikomponent?
Nr. E466-21 täcker kraftstyrda axiella provprover med konstant amplitud i luft vid rumstemperatur. Det kan stödja ett program men representerar inte i sig fullständiga komponenter, roterande böjning, termisk drift eller korrosiv drift.
Vad bör en offertförfrågan för energisektorn innehålla?
Tillhandahåll kontrollerad ritning/revision, material/skick, ny eller i drift status, kritiska egenskaper, belastning/temperatur/miljö, beläggningar och processsekvens, specifikationer, intensitet/täckningsgrad, yt-/dimensions-/NDT-gränser, kvalificering, dokumentation och ägare/kundgodkännanden.
Viktiga slutsatser
- Bekräfta att den påstådda felmekanismen har sitt ursprung i den tillgängliga behandlade ytan.
- Granska material, driftsbelastning, temperatur, miljö, beläggning och komponenthistorik innan processval.
- Använd inte kulpening för att reparera sprickor, korrosionsskador, svetsfel eller väggförlust.
- Kvalificera den faktiska egenskapen, inklusive sämsta åtkomst och skadekänsliga ytor.
- Separera Almenintensitet, täckningsgrad, komponentacceptans, restspänning och driftsprestanda.
- Redogöra för temperatur-, tids-, belastnings- och miljöberoende relaxation eller degradering.
- Behandla reparation, byte och upparbetning genom den auktoriserade livslängdshanteringsvägen.
Relaterade SP Center-guider
Tekniska källor
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Det kompletta kontraktet, ritningen, sektorkoden, OEM/ägarens reparationsväg och kundkrav avgör tillämplighet och acceptans. Denna guide skapar inte godkännande för tryckintegritet, livslängdsförlängning eller driftsäkerhet.
