Kvalificera rotfästen, plattformar, vingprofilzoner, tunna kanter, kylfunktioner och beläggningssekvens som separata men sammankopplade bladrisker
Kulpening av turbinblad är en funktionsspecifik process för exakt ritning, legering, värmebehandling eller beläggningstillstånd och servicebas. En rotfästningsradie kan behöva kontrollerad kulpening medan en referensyta, tunn bakkant, kylhål eller belagd vingprofil behöver skydd eller en annan väg. Korrekt Almenintensitet ensam bevisar inte lokal täckningsgrad, ytintegritet eller bibehållen fördel vid driftstemperatur.
Vilka turbinbladsområden kan vara kritiska?

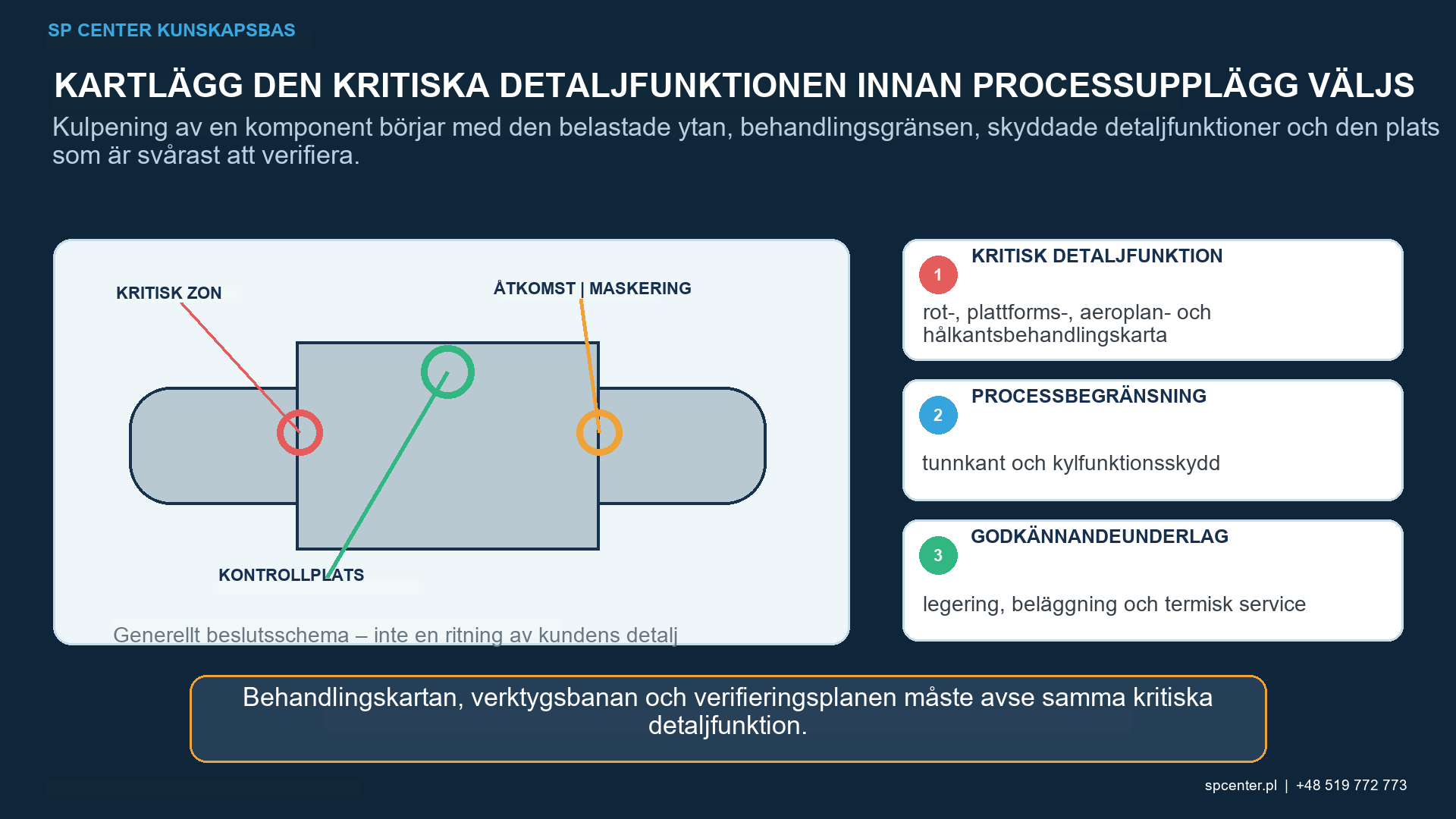

Behandlingskartan kan inkludera gran- eller laxstjärtsinfästningar, rotradier, plattformsradieövergångar, utvalda vingprofilområden, kanter, spetsar eller kylhålsgränser. Den identifierar också referenser, kontaktytor, beläggningszoner, hål, interna passager och ytor som måste förbli orörda.
Kopiera inte ett kompressorbladprogram eller anta att hela bladet kräver en intensitet och exponering. Turbinblad kan skilja sig åt i material, kristallstruktur, beläggningar, väggtjocklek, kylarkitektur och termisk-mekanisk användning.
| Bladfunktion | Primär risk | Kontroll- och acceptansfråga |
|---|---|---|
| Gran-, laxstjärt- eller annan rotfästningsradie | Hög spänningskoncentration, skuggning och variation i siktlinje | Uppnås varje specificerad radie vid den kvalificerade vinkeln och exponeringen utan en obehandlad linje eller lokal skada? |
| Rotflank, kontaktyta eller referenspunkt | Passform, kontaktutmattning, nötning, dimensionell eller maskeringskänslighet | Kräver ritningen behandling, skydd eller en kontrollerad övergång, och är passningsytor fortfarande acceptabla? |
| Plattform och plattformsradieövergångar | Komplexa övergångar, studs, maskgränser och beläggningsgränssnitt | Är alla nödvändiga radieövergångar täckta medan intilliggande skyddade ytor och kanter förblir oskadade? |
| Vingprofiltryck eller sugyta | Tunn sektion, aerodynamisk kontur, ytråhet, beläggning och lokala spänningsskillnader | Är behandlingen uttryckligen auktoriserad och kvalificerad för den faktiska vingprofilzonen och driftsförhållandena? |
| Framkant, bakkant eller spets | Erosion, avrundning, distorsion och skador från skarpa stötar | Är kantdimensioner, kontur och ytintegritet skyddade genom ett funktionsspecifikt processfönster? |
| Kylhål, springa eller inre passage | Medieinträngning, kvarhållet främmande material, blockering och kantskador | Är hålen skyddade eller behandlade enligt specifikationerna, sedan rengjorda och verifierade enligt det åberopade visuella, dimensionella eller flödeskravet? |
| Metallisk, diffusions- eller termisk barriärbeläggning | Sprickbildning, spallation, tjockleksförändring, kontaminering och sekvenskonflikt | Är beläggningstillståndet tillåtet under kulpening och är hela kulpeningsbeläggningssekvensen kvalificerad? |
Tabell 1. Ritningen och den godkända tekniska grunden avgör om varje funktion behandlas, skyddas eller exkluderas.
Varför är rotfästen och plattformsradieövergångar svåra?
Rotfästen innehåller upprepade radier, flanker, underskärningar och kontaktytor. Siktlinje, studs och maskering kan skapa smala obehandlade band eller lokal överexponering. En fixtur måste placera bladet upprepade gånger utan att skada en kontaktyta eller blockera strömmen.
Utveckla banan på den faktiska eller auktoriserade representativa geometrin. Utmana den minst tillgängliga radien, banans start och stopp, plattformens undersida, övergångszon och maskgräns. Ett robotprogram eller en nominell uppehållstid är inte underlag på partikelpåverkan vid objektet.
Hur skyddas tunna kanter och vingprofilkonturer?
Fram- och bakkanter, spetsar och tunna vingprofilväggar har låg lokal styvhet och begränsad materialreserv. Olämpliga medier, hastighet, vinkel eller kumulativ exponering kan runda, erodera, vika eller förvränga en kant och ändra den aerodynamiska konturen. Behandling tillämpas endast inom en kvalificerad, dimensionssäker domän.
Verifiera den inkommande kantens skick och inspektera efter kulpening vid den angivna förstoringsgraden och dimensionsupplösningen. En acceptabel genomsnittlig ytråhet eliminerar inte ett skarpt avtryck, spricka, veck eller lokal konturförlust.
Vad styr kylhål och interna passager?
Kylhål och spår introducerar kantkänslighet, skuggning och risk för främmande föremål. Ritningen och processplanen avgör om deras kanter behandlas, maskeras eller exkluderas. Pluggar och masker är kontrollerade verktyg med godkänt material, passform, livslängd och inspektion.
Efter bearbetning, avlägsna kulpeningsmedium och maskeringsrester genom den godkända rengöringsvägen. Verifiera hålets skick, kvarhållna kulpeningsmedier, dimensioner och flöde endast med de metoder som används för det bladet. Retur bevisar inte intern täckningsgrad, och en ren yttre yta bevisar inte en öppen intern passage.
Hur påverkar material- och beläggningsskick vägen?
Nickelbaserade superlegeringar kan vara ekviaxlade, riktningsstelnade eller enkristallina; titanlegeringar och andra bladmaterial har olika gränser för kontaminering, deformation och skada. Kristallorientering och anisotropi komplicerar också mätning av restspänning och överföring av kupongresultat.
Metalliska bindskikt, diffusionsbeläggningar och termiska barriärbeläggningar är inte automatiskt kompatibla med kulpening. Definiera och styr den tillåtna ordningsföljden för bearbetning, värmebehandling, kulpening, rengöring, beläggning och termisk exponering. Att kulpena en beläggning eller avverka material efter kulpening kräver uttryckligt godkännande och kvalificering.

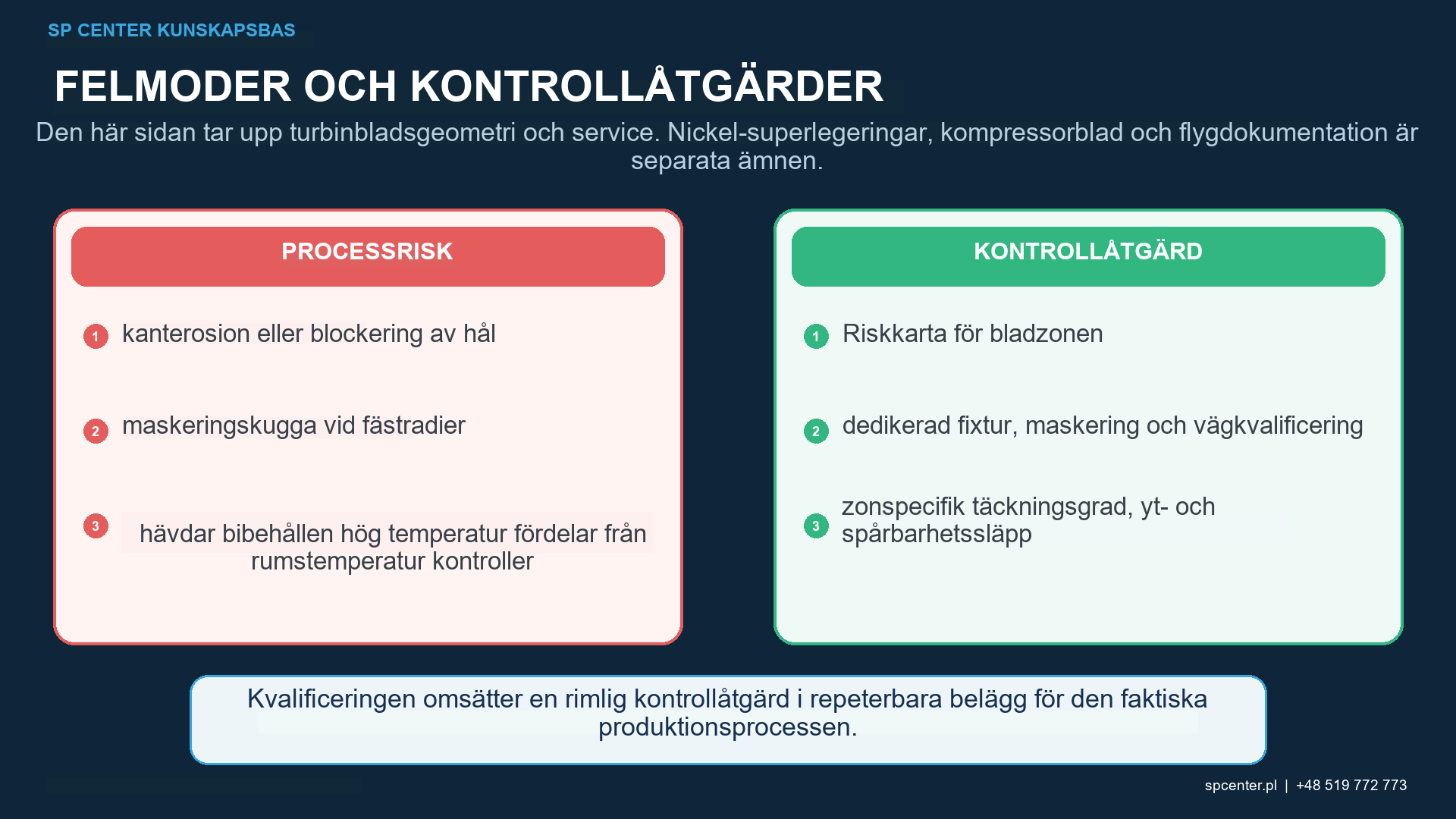

Vilka processkontroller är kvalificerade?
| Kvalificeringselement | Representativt underlag | Fel som det förhindrar |
|---|---|---|
| Del- och funktionskarta | Kontrollerat bladnummer och revision, legering och skick, behandling, uteslutning, övergångs- och beläggningszoner | Behandling av fel egenskap eller användning av ett processupplägg för kompressorblad på ett turbinblad |
| Fixtur och rörelse | Kvalificerad orientering, stöd, robot- eller maskinbana, hastighet, överlappning och repeterbar datainläsning | Skuggning vid rotområden, bandrift, kantöverexponering och fixturskador |
| Maskering och hålskydd | Godkänt material, placering, passform, livslängd, inspektion och borttagning eller rengöringsmetod | Maskläckage, återstuds, mediefångst och blockerad kylning funktioner |
| Kulpeningsstråle | Giltig mättnadskurva och intensitet, godkänt kulpeningsmedium, massflöde, tryck eller hjulinställningar, avstånd och vinkel | Användning av tryck eller nominell tid som ersättning för kvalificerade stötförhållanden |
| Täckningsutveckling | Direkt eller kvalificerad indirekt metod vid varje kritisk funktion och övergång | Antagande av rot-, undersida- eller hålkantstäckning från ett tillgängligt kontrollområde |
| Yta och dimensioner | Definierad inspektion för sprickor, veck, skarpa avtryck, ytråhet, eggkontur, hålskick och kritiska dimensioner | Frigöring av ett blad som uppfyller strömningskontroller men har komponentskador |
| Prestandabas | Underlag för restspänning, termisk relaxation, utmattning, nötning eller oxidation när ett anspråk kräver det | Tillämpning av rumstemperaturkupongresultat som en universell livslängdsfaktor |
Tabell 2. Funktionsspecifik kvalificering kopplar det fysiska flödet till bladåtkomst, skydd och acceptans.
Kontrollera det godkända mediematerialet, storlek, hårdhet, form och driftsblandning; intensitet från en giltig mättnadskurva; massflöde; tryck- eller hjulinställningar; avstånd, vinkel, väg, hastighet, överlappning och exponering. Underhåll fixtur-, mask- och programrevisioner med samma disciplin som maskininställningarna.
Hur tolkas intensitet och täckningsgrad?
Almen-systemet karakteriserar ett standardiserat processrespons. Det mäter inte restspänning i bladet och kan inte representera varje rotradie, kant eller kylhålsgräns. Täckningsgrad bedöms på varje specificerad yta med den godkända direkta eller kvalificerade indirekta metoden.
Spårämnesmetoder eller fluorescerande metoder är indirekta verktyg som kräver kvalificering och korrelation med den accepterade täckningsmetoden för den faktiska ytan. Ett synligt spårämnesresultat fastställer inte i sig ytans integritet, dimensioner eller prestanda.
Vilka underlag stöder rumstemperatur- och servicepåståenden?
| Evidensnivå | Vad det kan fastställa | Vad den inte kan fastställa ensam |
|---|---|---|
| Almen- och maskindokumentation | Den kvalificerade strömmen och produktionskonfigurationen verifierades | Lokal restspänning, täckningsgrad av kritiska egenskaper eller bladlivslängd |
| Underlag för täckningsgrad | Specificerade ytor visar den erforderliga slagtäckningstäckningsgraden enligt den godkända metoden | Avsaknad av sprickor, korrekt hålflöde, beläggningens hållbarhet eller bibehållen högtemperaturfördel |
| Yt- och dimensionsinspektion | Kanter, hål, konturer, masker, ytråhet och specificerade dimensioner uppfyller acceptanskriterierna | Restspänningsdjupprofil eller utmattningsprestanda |
| Karakterisering av restspänning och material | Det definierade materialet och egenskapen utvecklade det uppmätta tillståndet nära ytan | Stabilitet efter termisk exponering, uppehållsutmattning eller annan servicecykel om inte testad |
| Representativa termiskt-mekaniska och utmattningsunderlag | En angiven bladfamilj, legering, behandling och belastningstemperaturväg stöder ett definierat prestandakrav | Överföring till en annan legering, kristallorientering, beläggning, geometri eller driftsuppdrag |
| Spårbarhets- och godkännandedokumentation | Det frisläppta bladet följer den nuvarande kundgodkända processen och avvikelser | Teknisk prestanda utan stödjande process- och komponentunderlag |
Tabell 3. Produktionsöverensstämmelse och bibehållen turbinprestanda är sammankopplade men distinkta bevisnivåer.
Forskning om nickelbaserade superlegeringar visar att termisk exponering samt cyklisk belastning eller belastning med hålltid kan relaxera restspänningar från kulpening. Nivån och det restspänningstillståndet beror på legering, mikrostruktur, kallbearbetning, temperatur, tid och belastning. Ett värde uppmätt efter kulpening vid rumstemperatur får därför inte generellt tillgodoräknas under hela drifttiden.
När kulpeningens prestandabidrag ska tillgodoräknas måste det faktiska materialet och det relevanta området kvalificeras efter hela tillverkningskedjan och en representativ termomekanisk exponering. Redovisa mätmetod, riktning, djup, osäkerhet, utmattningsförhållanden eller belastning med hålltid samt brottets initieringsställe.
Hur kontrolleras avvikelser och upparbetning?
Spärra produkten efter missad täckningsgrad, kantskada, medieåterhållning, maskläckage, beläggningsskada, dimensionsförskjutning eller ett utrustningslarm. Fastställ det senast kända överensstämmande tillståndet och bedöm alla berörda serie- eller satsidentiteter.
Upparbetning sker inte automatiskt. Kumulativ exponering kan öka kallbearbetning, ytråhet, distorsion och skador. Inhämta uttrycklig behörighet, bedöm total exponering och upprepa varje erforderlig yta, hål, beläggning och dimensionskontroll före frisläppning.
Vad hör hemma i bladets frisläppningsdokumentation?
- Blad-, serie- eller satsidentitet, ritningsrevision, legering, värmebehandling och beläggningsskick.
- Godkänd objektkarta med behandlings-, exklusions-, övergångs-, kant- och kylhålszoner.
- Revisionsstatus för kvalificerad maskin, kulpeningsmedium, fixtur, maskeringar, pluggar, rörelsebana och program.
- Aktuell dokumentation för mättnad, intensitet, kulpeningsmediets tillstånd och larm.
- Objektspecifik täckningsgrad, yta, kant, hål och dimensionsacceptans.
- Rengöring, främmande material och eventuella nödvändiga flödesverifieringsdokumentation.
- Restspännings- eller prestandaunderlag när det åberopas.
- Ändringar, avvikelser, kundgodkännanden och spårbarhet för slutgiltig frisläppning.
Vanliga frågor
Ska hela turbinbladet kulpenas?
Endast om den kontrollerade ritningen och den godkända processen kräver det. Rotområden, plattformar, vingprofiler, kanter, kylfunktioner och belagda zoner kan behöva olika behandlingar, skydd eller exkluderingar.
Kan ett belagt turbinblad kulpenas?
Endast när beläggningens typ och tillstånd samt kulpeningens plats i operationsföljden uttryckligen är tillåtna och kvalificerade. Metalliska beläggningar, diffusionsskikt och termiska barriärsystem kan reagera olika på slag, maskering, rengöring och senare värmeexponering.
Hur skyddas kylhål under kulpening?
Använd godkänd maskering, pluggning, orientering, verktygsbana och rengöringsmetod. Frisläppandet följer det åberopade kontroll- eller flödeskravet; enbart visuell frånvaro av löst kulpeningsmedium kan vara otillräcklig.
Bevisar korrekt Almenintensitet rotradietäckning?
Nej. Almenintensitet verifierar kulpeningsstrålens standardiserade Almenrespons. Åtkomst och täckningsgrad vid varje specificerad rotradie, undersida och övergång behöver separata underlag.
Kan kulpening skada en tunn bakkant?
Ja, om kulpeningsmedium, energi, vinkel eller exponering är olämpligt. Kantavrundning, erosion, distorsion, skarpa avtryck och vikning kräver funktionsspecifika gränser och inspektion.
Visar rumstemperaturrestspänning fördelar vid turbindrift?
Nej. Studier av nickelbaserade superlegeringar visar att termisk exponering samt cyklisk belastning eller belastning med hålltid kan relaxera restspänningar som skapats genom kulpening. Den kvarvarande nyttan måste valideras för den aktuella legeringen, temperaturen, tiden och belastningen.
Utvärderas ett enkristallblad som ett likaxlat legeringsblad?
Ingen automatisk ekvivalens existerar. Kristallorientering, anisotropi, mikrostruktur, beläggning och värmeexponering kan påverka deformations- och restspänningsmätning. Använd en material- och orienteringsspecifik kvalificeringsgrund.
Kan kulpening reparera ett sprucket turbinblad eller ett skadat kylhål?
Nej. Stoppa och använd den auktoriserade inspektions-, reparations- och konstruktionshanteringsprocessupplägget. Kulpening får inte användas för att dölja sprickor, tvärsnittsförlust, beläggningsfel eller oacceptabel geometri.
Viktiga slutsatser
- Behandla bladet som en karta över olika egenskaper, inte en enhetlig yta.
- Kvalificera den minst åtkomliga rotradien och den mest skadekänsliga kanten.
- Kontrollera kylhålsskydd, rengöring och verifiering som en del av kulpeningen.
- Anta inte att beläggningar eller enkristalllegeringar följer en generisk väg.
- Separera Almenintensitet, täckningsgrad, ytacceptans och serviceprestanda.
- Validera bibehållen nytta efter relevant termisk-mekanisk exponering när detta påstås.
Relaterade SP Center-guider
- Kulpening av nickelsuperlegeringar
- Kulpening av kompressorblad
- Kulpening inom flyg- och rymdteknik
- Täckningsinspektion av kulpening
Tekniska källor
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Tillämpa den fullständiga ritningen, de vidareförda kundkraven och åberopade specifikationsrevisioner. Denna guide fastställer inte en universell bladbehandlingskarta eller livslängdsfaktor.
