Kulpening av kompressorblad

Så styrs infästningsområden vid roten, radieövergångar, profilytor, tunna kanter, detaljens läge i fixturen, täckningsgrad och frisläppningsunderlag för flygindustrin

Vid kulpening av kompressorblad måste den behandling som ritningen anger reproduceras på infästningsområden vid roten, radieövergångar, utvalda profilytor och andra föreskrivna områden utan att fram- eller bakkanten skadas, tunna sektioner förändras, små öppningar blockeras eller rot- och profilmått äventyras. Det kvalificerade processupplägget förenar material- och ingångstillstånd, behandlingsgränser, fixturreferenser, kulpeningsstrålens riktning, kulpeningsmedium, Almenintensitet, täckningsgrad, kontroll, spårbarhet och ändringsstyrning.

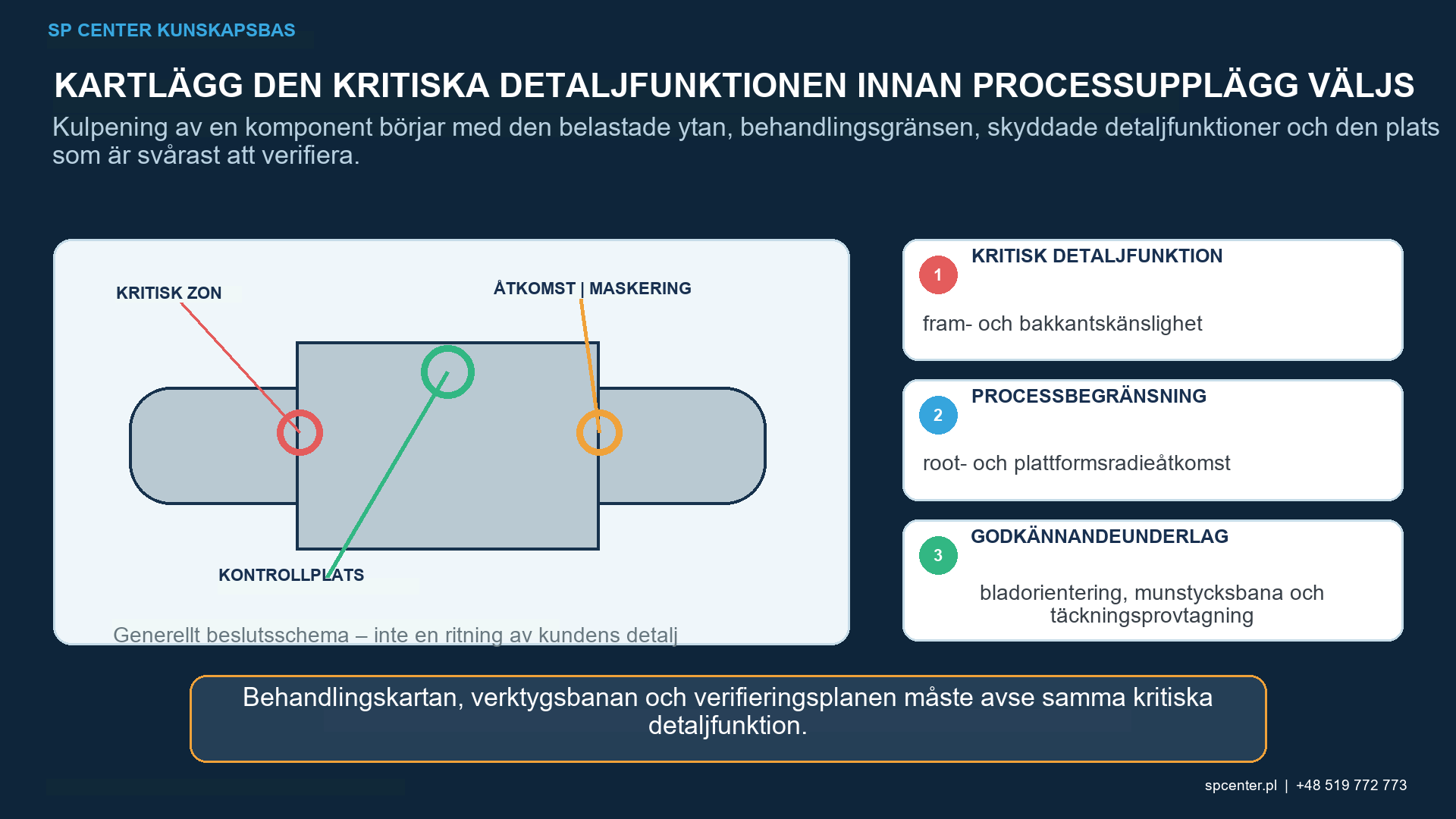

Figur 1. Ritningen definierar behandlingszoner, undantag och övergångar; bladets benämning avgör inte vilka ytor som ska kulpenas.

Varför är kompressorblad svåra att kulpena?

Ett blad kombinerar mycket böjda ytor, fästgeometri, varierande väggtjocklek, tunna kanter och aerodynamiska profilkrav. Samma fasta ström kan träffa en yta normalt, skrapa mot en annan och missa en försänkt radieövergång. Retur från roten eller fixturen kan ändra lokala stötförhållanden, medan lång uppehållstid på en exponerad vingprofil kan öka ytråheten eller distorsion.

Namnet ”kompressorblad” är inte en processdefinition. Rotorblad, statorvingar, variabla vingblad och integrerade strukturer kan ha olika material, belastningar, ytor, beläggningar, reparationsregler och kundgodkännanden. Använd exakt artikelnummer, ritning, revision och konfiguration.

Vilka bladzoner kräver separat granskning?

Bladfunktion	Primär risk	Obligatorisk kontrollfråga
Fästrot och flank	Skuggning, studs, kvarhållna kulpeningsmedier, dimensionell eller kontaktyteförändring	Vilka ytor behandlas, skyddas och inspekteras, och hur presenteras roten?
Rot-till-vingprofilradieövergång	Hög utmattningskänslighet med förändrad anslagsvinkel	Når munstyckets eller hjulbanan hela radien med representativa underlag för täckningsgrad?
Vingeprofilyta	Ytråhet, profilförändring, lokal överexponering eller interaktion med senare beläggning	Inkluderas ytan av ritning och vilken aerodynamisk eller beläggningsacceptans gäller?
Fram- och bakkant	Kantnedbrytning, lokal deformation, överdriven ytråhet eller skårbildning	Är kanten behandlad, övergångsförändrad, maskerad eller exkluderad, och vilken skadegräns gäller?
Spets eller tunn sektion	Distorsion och obalanserat restspännings- eller plastiskt töjningsfält	Hur kvalificeras stöd, balanserad sekvens, exponering och dimensionskontroller?
Litet hål, springa eller dämpningsfunktion	Mediainstängning, blockering, oåtkomlig skuggad yta eller påverkan på funktion	Är behandling nödvändig, genomförbar och verifierbar, och hur avlägsnas kvarhållna kulpeningsmedier?

Tabell 1. Varje funktion har en annan kombination av åtkomst-, skada- och acceptansrisk.

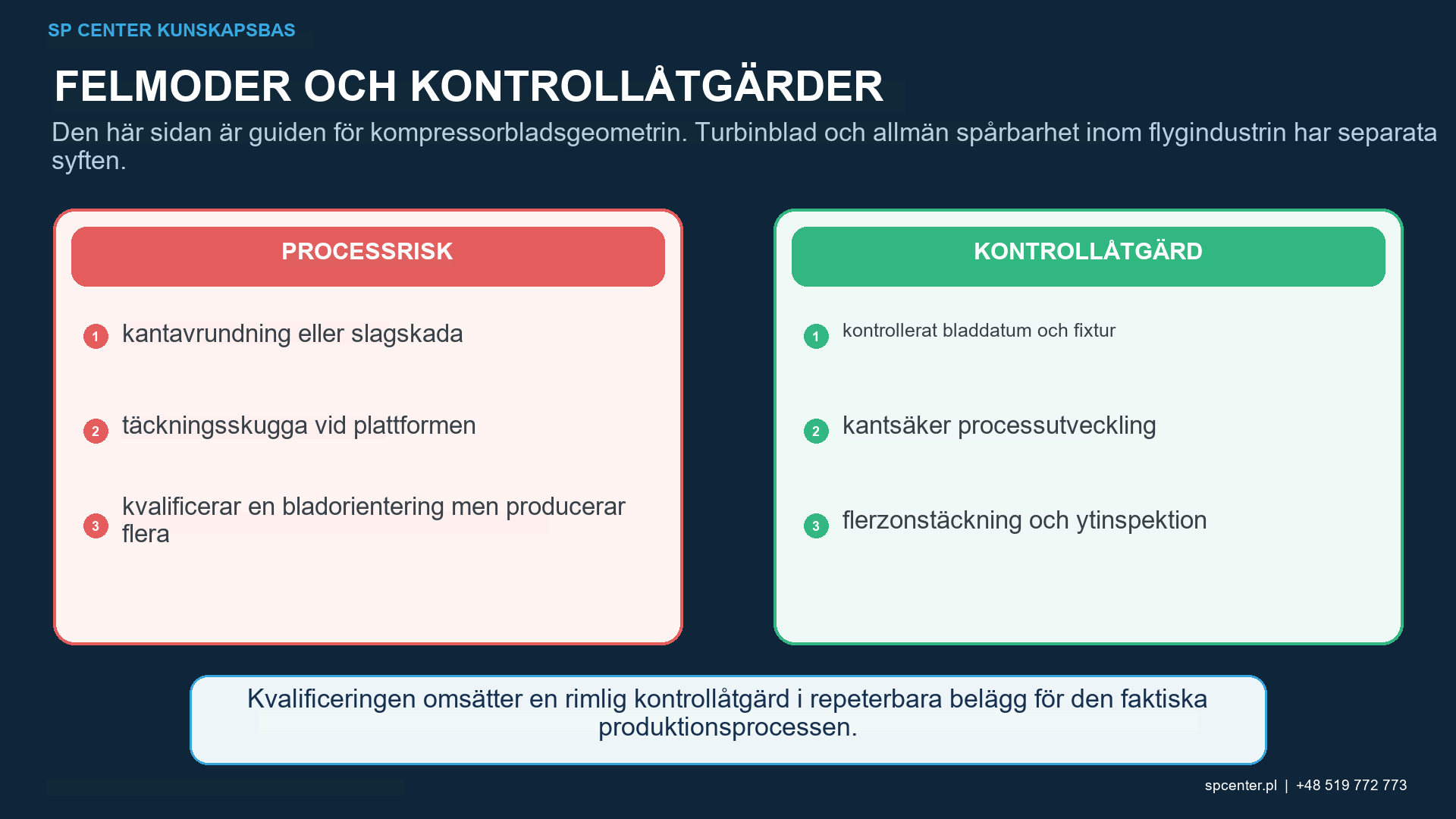

Figur 2. Fixturens referensvärden, orientering, strömningsvinkel och kontrollerad rörelse måste reproducera åtkomst till varje kvalificerad funktion.

Hur ska behandlings- och uteslutningszoner definieras?

Ritningen eller den kontrollerade reparationsinstruktionen ska identifiera varje yta som ska kulpenas, exkluderas eller skyddas och definiera övergångar. Behandlingskartan måste identifiera rotflanker, bärande kontaktytor, radieövergångar, plattformsområden där sådana finns, vingprofiltryck och sugsidor, fram- och bakkanter, spets, identifieringsmärken, hål och spår.

Härled inte gränser från ett fotografi, en gammal del eller en annan bladfamilj. Om en anteckning strider mot en markerad zon eller reparationsdokumentet strider mot produktionsritningen, stoppa det berörda arbetet och få ett styrt klargörande från ansvarig myndighet.

Hur påverkar material och inkommande skick processupplägget?

Kompressorblad kan använda titan, nickel, rostfritt eller andra legeringar och förhållanden. Exakt legering, produktprocessupplägg, värmebehandling, beläggning eller diffusionsskikt, tidigare bearbetning, blandning, polering, serviceexponering och rengöringstillstånd påverkar skadekänslighet, mediebegränsningar, ytråhet och restspänningsstabilitet.

Inkommande sprickor, stötskador, korrosion, nötning, överhettning, slipskador eller en icke godkänd blandning måste utvärderas före kulpening. Kulpening får inte användas för att dölja en indikation eller ersätta en auktoriserad reparationsanordning.

Hur ska bladet fixeras?

Fixturens referenspunkter ska lokalisera bladet utan att skada kontaktytor och ska återge position och orientering från del till del. Klämkraft, stöd och exponeringsbalans måste kontrollera rörelse och distorsion. Utbytbara skydd, masker och sköldar behöver definierade identitets-, skick- och installationskontroller.

Fixturen kan skugga en önskad yta eller generera studs. Kvalificering bör använda den avsedda produktionsfixturen och belastningsriktningen. Om flera blad bearbetas tillsammans, bedöm strömmens interaktion, lutning, skärmning och första-till-sista position snarare än att anta motsvarande exponering.

Hur kvalificeras Almenintensitet och strömmens geometri?

Använd hela Almenintensitetsintervallet, beteckningen på Almenprovplåten, notationen och proceduren från det styrande kravet. Hållarnas placering och orientering ska representera den kvalificerade strömmen och kritiska riktningar efter behov, men Almenprovplåten duplicerar inte bladets krökning, styvhet eller restspänningsrespons.

Tryck, luftflöde, massflöde av kulpeningsmedium, hjulhastighet, munstycks- eller hjulavstånd, vinkel, delrörelse och exponering är kontrollerade indata – inte ersättningar för Almenintensitet. Att ändra en kan ändra strömmönstret och det lokala bladets respons även när en nominell inställning verkar likartad.

Hur demonstreras täckningsgrad på rotområden och radieövergångar?

Täckningsgrad är den grad i vilken den specificerade bladytan visar tecken på stötar enligt den godkända inspektionsmetoden. Hundra procents täckningsgrad innebär att inget synligt obearbetat område kvarstår i den erforderliga zonen under de definierade förhållandena. Inspektera de faktiska rotflankerna, radierna, övergångsgränserna och andra specificerade områden snarare än bara den mest åtkomliga ytan.

Belysning, förstoring, ytfinish, betraktningsvinkel och skanningssekvens bör kontrolleras. Fluorescerande spårämne eller annan indirekt metod kan endast stödja svår geometri när det är godkänt, kvalificerat och korrelerat. Ytterligare tid kan inte reparera ett skuggat område och kan överexponera intilliggande tunna kanter.

Hur skyddas fram- och bakkanter?

Bestäm först om varje kant är behandlad, övergångsbaserad eller exkluderad. Där skydd krävs, kvalificera maskmaterial, tjocklek, passform, gräns, hållbarhet och borttagning. En hård mask kan skapa studs; en sliten eller upplyft mask kan exponera kanten; en överdriven överlappning kan lämna en förbjuden obehandlad zon.

Inspektionen bör behandla eggradie eller profil, hack, rollover, ytråhet, sprickor, lokal deformation och maskmärken enligt ritningen eller reparationsinstruktionen. Det finns ingen universell instruktion för att maskera varje bladegg.

Hur ska distorsion och dimensioner kontrolleras?

Tunna sektioner kan reagera på obalanserad plastisk töjning och restspänning. Utvecklingen bör beakta stöd, sekvens, balans på motsatt sida, intensitet, kulpeningsmedium, exponering och fixturfrigöring. Dimensionskontroller kan inkludera rotegenskaper, vingprofil, korda, vridning, spets eller andra ritningsegenskaper när de åberopas.

Ett blad som klarar täckningsgraden men inte uppfyller profil- eller eggacceptansen överensstämmer inte. Om processen ändras för att korrigera förvrängningen, upprepa den erforderliga kvalificeringsgranskningen istället för att justera inställningarna informellt.

Vilka underlag hör till kvalificeringen?

Underlagsnivåer	Representativt underlag	Beslutsstöd
Kravmognad	Nuvarande ritning, revision, material och skick, behandlingskarta, undantag, specifikationshierarki och reparationsstatus	Korrekt bladkonfiguration och auktoritet förstås
Kvalificering av kulpeningsstråle	Kulpeningsmedium, Almen-område och beteckning för Almenprovplåt, mättnad eller verifiering, utrustning, hållarpositioner och övervakade ingångar	Den kvalificerade strömmen och konfigurationen fastställs
Geometri och täckningskvalificering	Representativt blad eller godkänt surrogat, fixtur, rörelse, gränser, belysning, förstoring och eventuell korrelerad indirekt metod	Varje erforderlig bladyta kan få och demonstrera fullständig behandling
Yt- och dimensionsacceptans	Kanter, profil, rotdimensioner, ytråhet, förbjudna skador, renhet och kvarhållna kulpeningsmedier när åberopad	Det faktiska bladet förblir inom funktionell acceptans
Validering på delnivå	Restspänningsprofil, utmattning, distorsion eller andra kundkrävda underlag	Processupplägget stöder det auktoriserade komponentmålet inom dess grund
Produktion och frisläppning	Spårbarhet för del eller serie, program, fixtur, kulpeningsmedium, Almen, täckningsgrad, inspektion, avvikelser och auktoriserad frisläppning	Seriebladet bearbetades enligt det godkända processupplägget

Tabell 2. Kvalificering separerar underlag på ström, geometri, yta och komponentnivå.

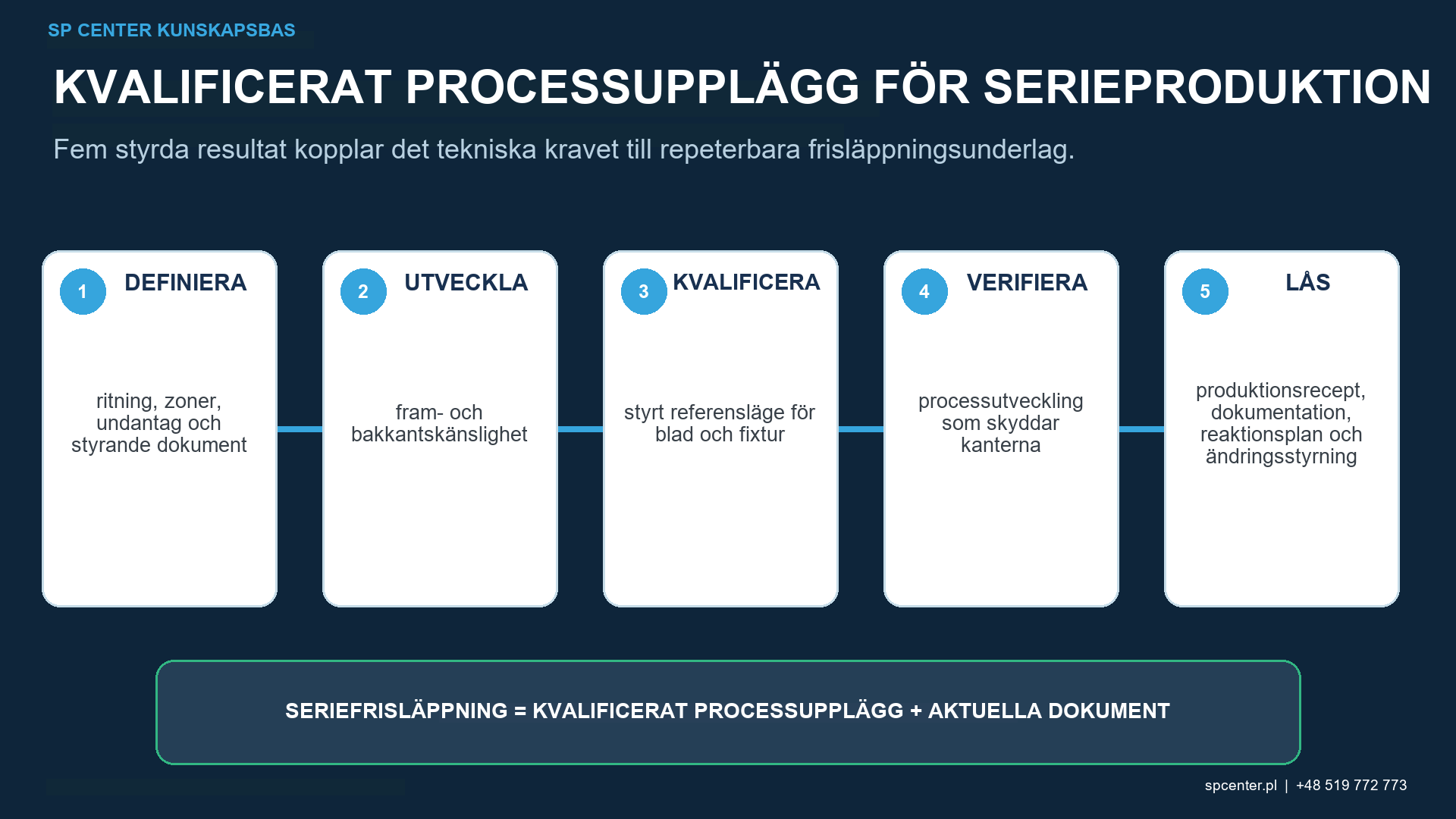

Figur 3. Verifiering av kulpeningsstrålen, täckningsgrad av faktisk yta, dimensionell acceptans och spårbarhet inom flyg- och rymdteknik stöder olika frisläppningsbeslut.

Vad bör kontrolleras i varje sats?

Produktionskontrollpunkt	Vad som ska verifieras	Typiskt stopptillstånd
Före lastning	Artikelnummer, ritningsrevision, materialtillstånd, reparations- eller blandningsstatus, renlighet och inkommande inspektion	Okänd konfiguration, ej godkänd reparation eller olöst ytindikation
Fixtur och program	Korrekt fixturidentitet, datumkontakt, orientering, receptrevision, munstyckes- eller hjulinställning och maskering	Felaktig eller skadad fixtur, okontrollerat program eller oklar gräns
Kulpeningsmedium och intensitet	Godkänd mediaidentitet och tillstånd plus nödvändiga Almen-underlag	Icke-överensstämmande kulpeningsmedium, misslyckad verifiering eller utgången mätutrustning
Under cykel	Del- och strömrörelse, övervakade ingångar, avbrott, larm och medietillförsel	Icke-rekonstruerbar exponering, rörelsefel eller gränsavvikelse
Efter kulpening	Täckningsgrad, kant- och yttillstånd, rot- och profildimensioner, bibehållet kulpeningsmedium och renhet enligt anvisning	Obehandlad zon, skada, förvrängning, blockering eller saknade underlag
Frisläppning	Spårbarhet, dokumentation, avvikelser, godkända beslut om fortsatt hantering, kundformulär och frisläppningsbehörighet	Öppen avvikelse, ofullständig dokumentation eller obehörig ändring

Tabell 3. Satsfrisläppning kräver både ett överensstämmande blad och en komplett, auktoriserad bevisdokumentation.

Hur ska reparationer och förnyad kulpening hanteras?

En reparation kan ändra materialtjocklek, kantprofil, ytjämnhet, lokal spänningskoncentration och tidigare kulpeningshistorik. Använd endast det godkända reparationsunderlaget och bekräfta om området ska kulpenas på nytt, vilket processupplägg som gäller, hur tidigare exponering ska beaktas och vilka mått-, yt- och NDT-kontroller som krävs.

Lägg inte till en extra fullständig cykel för att ”säkerställa täckningsgraden” efter ett avbrott eller en lokal utjämning. Förnyad bearbetning kan öka ytråhet, deformation och ytskador och överskrida kvalificeringsgrunden. Bevara komponentens status och inhämta ett godkänt beslut om fortsatt hantering.

Vilka dokumentation stöder spårbarhet inom flyg- och rymdteknik?

Artikelnummer, ritning och reparationsrevision, serie- eller partiidentitet och kvantitet.
Material och skick plus inkommande och reparationsstatus vid behov.
Bearbetningsplats, maskin, program, fixtur, maskering och operatörsidentitet.
Medieidentitet och tillståndsbevis som krävs av processupplägget.
Almenbestämning eller verifiering och täckningsdokumentation.
Kant-, yt-, dimensions-, renhets- och behållna mediaresultat vid anrop.
Avbrott, larm, avvikelser, godkända beslut om fortsatt hantering och ändringsstatus.
Kundformulär, certifikat och auktoriserad slutgiltig frigivning.

Vanliga frågor

Vilka delar av ett kompressorblad kulpenas?

Endast de ytor som ritningen anger. Beroende på konstruktionen kan dessa omfatta infästningsområden vid roten, flanker, radieövergångar, utvalda profilytor, spetsar och andra områden. Fram- och bakkanter eller funktionella kontaktytor kan behandlas, ingå i en övergångszon, skyddas eller uteslutas.

Varför är fram- och bakkanter känsliga?

Deras lilla lokala tjocklek och krökning kan göra dem sårbara för kantbrott, ytråhet, deformation eller skårbildning. Exakt behandlingsstatus, stöd, stötförhållanden och acceptanskriterier måste kvalificeras.

Bevisar ett överensstämmande Almen-resultat att bladet är helt täckt?

Nej. Almen-underlag verifierar kulpeningsstrålen under testarrangemanget. Täckningsgrad accepteras på varje specificerad bladyta med hjälp av den godkända metoden och kvalificerad geometriväg.

Kan fluorescerande spårämne användas på kompressorblad?

Endast när den styrande vägen godkänner det och metoden är kvalificerad och korrelerad med den tillämpliga direkta täckningsgrunden. Det förblir ett indirekt hjälpmedel och ersätter inte inspektion av ytskador.

Kan kulpening deformera ett kompressorblad?

Ja, särskilt på tunna, asymmetriska eller ostödda sektioner och under obalanserad exponering. Fixturstöd, sekvens, processfönster och dimensions- eller profilkontroller måste ta hänsyn till risken.

Kan ett utjämnat eller reparerat blad kulpenas på nytt?

Endast enligt en behörigt godkänd process för reparation och förnyad kulpening. Bekräfta återstående geometri, borttagning av defekten, behandlingsgränser, tidigare exponering, kvalificering och kundgodkännande; lägg inte till en extra cykel utan formellt beslut.

Krävs Nadcap alltid för kulpening av kompressorblad?

Endast när kunden, kontraktet eller programmet åberopar det. Verifiera den exakta bearbetningsplatsens nuvarande omfattning av ytförbättring och eventuella separata krav från kundgodkänd källa.

Vilken information behövs för en offert?

Tillhandahåll aktuell ritning och reparationsstatus, bladmaterial och skick, behandlings- och undantagskarta, fullständiga intensitets- och täckningskrav, begränsningar för kulpeningsmedium, dimensioner, kvantitet, seriespårbarhet, kvalificering, inspektioner, dokumentation och målmilstolpar.

Viktiga slutsatser

Behandla endast ritningsdefinierade bladytor och skydda eller övergå till övergång för resten enligt specifikationerna.
Kvalificera exakt material, reparationstillstånd, fixtur och produktionsorientering.
Håll Almenintensiteten separerad från täckningsgrad och komponentacceptans.
Inspektera svåra rotområden och radieövergångar med en godkänd, representativ metod.
Kontrollera skador på tunna kanter, ytråhet, profil och distorsion.
Upprepa inte kulpeningen och ändra inte processupplägget utan behörig granskning.
