Kvalifikujte úchyty koreňov, platformy, zóny profilu krídla, tenké hrany, chladiace prvky a postupnosť povlakovania ako samostatné, ale prepojené riziká lopatiek
Guľôčkovanie lopatiek turbín je proces špecifický pre konkrétny prvok, výkres, zliatinu, stav tepelného spracovania alebo povlaku a prevádzkové podmienky. Prechodový polomer pri koreňovom závese môže vyžadovať riadené guľôčkovanie, zatiaľ čo základná plocha, tenká odtoková hrana, chladiaci otvor alebo povlakovaný profil vyžadujú ochranu alebo odlišný procesný postup. Samotná správna Almenova intenzita nepreukazuje miestny stupeň pokrytia, integritu povrchu ani zachovanie účinku pri prevádzkovej teplote.

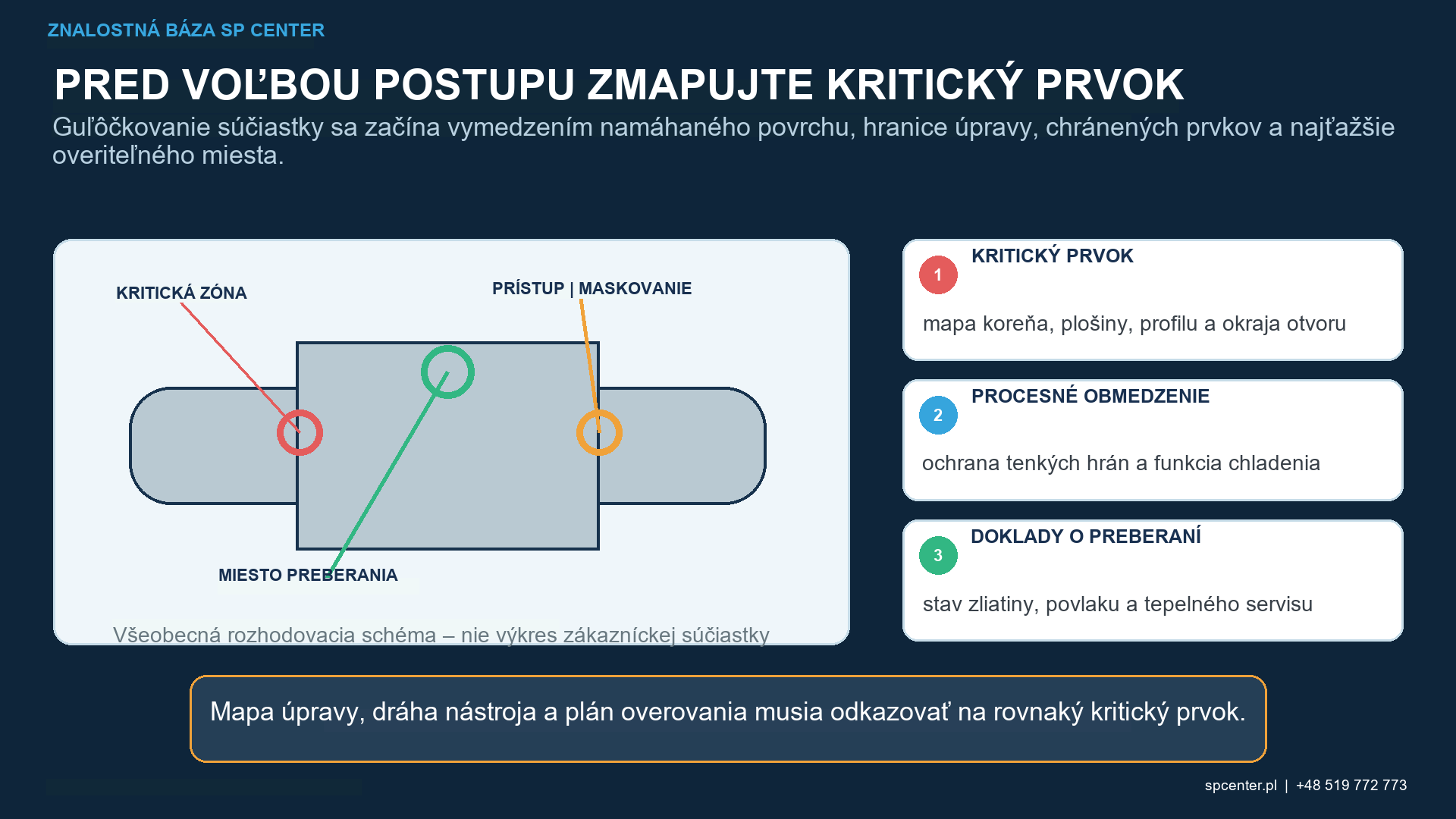

Ktoré oblasti lopatiek turbíny môžu byť kritické?
Mapa opracovania môže zahŕňať uchytenia typu „jedľa“ alebo „rybinový chvost“, polomery koreňa, zaoblenia plošiny, vybrané oblasti profilu krídla, hrany, hroty alebo hranice chladiacich otvorov. Identifikuje tiež referenčné plochy, kontaktné plochy, povlakované zóny, otvory, vnútorné priechody a povrchy, ktoré musia zostať nedotknuté.
Nekopírujte program pre lopatky kompresora ani nepredpokladajte, že celá lopatka vyžaduje jednu intenzitu a expozíciu. Lopatky turbíny sa môžu líšiť materiálom, kryštálovou štruktúrou, povlakmi, hrúbkou steny, architektúrou chladenia a tepelno-mechanickou prevádzkou.
| Vlastnosť lopatky | Primárne riziko | Otázka kontroly a akceptácie |
|---|---|---|
| Jedľový, rybinový alebo iný polomer uchytenia koreňa | Vysoká koncentrácia napätia, tieňovanie a odchýlka zorného poľa | Dosiahne sa každý špecifikovaný polomer pri kvalifikovanom uhle a expozícii bez neošetrenej čiary alebo lokálneho poškodenia? |
| Bok koreňa, kontaktná plocha alebo vzťažný bod | Citlivosť na uloženie, únavu kontaktu, trenie, rozmerovú alebo maskovaciu schopnosť | Vyžaduje si výkres ošetrenie, ochranu alebo kontrolovaný prechod a sú uložené povrchy stále prijateľné? |
| Plošina a zaoblenia plošiny | Komplexné spoje, odraz, hranice masky a rozhrania povlakov | Sú všetky požadované zaoblenia pokryté, pričom susedné chránené povrchy a hrany zostávajú nepoškodené? |
| Tlaková alebo sacia plocha profilu krídla | Tenký rez, aerodynamický obrys, drsnosť, povlak a lokálne rozdiely v napätí | Je ošetrenie výslovne povolené a kvalifikované pre skutočnú zónu profilu krídla a prevádzkové podmienky? |
| Nábežná hrana, odtoková hrana alebo hrot | Erózia, zaoblenie, deformácia a poškodenie ostrým nárazom | Sú rozmery hrán, obrys a integrita povrchu chránené prostredníctvom procesného okna špecifického pre daný prvok? |
| Chladiaci otvor, štrbina alebo vnútorný priechod | Vniknutie média, zachytený cudzí materiál, upchatie a poškodenie hrán | Sú otvory chránené alebo ošetrené podľa špecifikácií, potom vyčistené a overené podľa uvedených vizuálnych, rozmerových alebo prietokových požiadaviek? |
| Kovový, difúzny alebo tepelno-bariérový náter | Praskanie, odlupovanie, zmena hrúbky, kontaminácia a konflikt postupnosti | Je daný stav povlaku pri guľôčkovaní prípustný a je celý sled operácií guľôčkovania a povlakovania kvalifikovaný? |
Tabuľka 1. Výkres a schválený technický základ rozhodujú o tom, či je každý prvok ošetrený, chránený alebo vylúčený.
Prečo sú koreňové úchyty a zaoblenia plošiny zložité?
Koreňové úchyty obsahujú opakované polomery, boky, podrezania a kontaktné plochy. Priama viditeľnosť, odraz a maskovanie môžu vytvoriť úzke neošetrené pásy alebo lokálne preexponovanie. Upínací prípravok musí opakovane umiestňovať čepeľ bez poškodenia kontaktnej plochy alebo blokovania prúdu.
Vyvinúť dráhu na skutočnej alebo autorizovanej reprezentatívnej geometrii. Overte najmenej prístupný polomer, začiatok a koniec dráhy, spodnú stranu plošiny, prechodovú zónu a hranicu masky. Program robota alebo nominálny čas zotrvania nie sú dokladom nárazu častíc na daný prvok.
Ako sú chránené tenké hrany a kontúry profilu krídla?
Nábehové a zadné hrany, hroty a tenké steny profilu krídla majú nízku lokálnu tuhosť a obmedzenú materiálovú rezervu. Nevhodné médiá, rýchlosť, uhol alebo kumulatívna expozícia môžu zaobliť, erodovať, prehnúť alebo zdeformovať hranu a zmeniť aerodynamický obrys. Ošetrenie sa aplikuje iba v rámci kvalifikovanej, rozmerovo bezpečnej oblasti.
Overte vstupný stav hrany a po guľôčkovaní ju skontrolujte pri stanovenom zväčšení a s požadovaným rozlíšením rozmerov. Prijateľná priemerná drsnosť neospravedlňuje ostrý vtlačok, trhlinu, preloženinu ani lokálnu stratu obrysu.
Čo riadi chladiace otvory a vnútorné priechody?
Chladiace otvory a drážky predstavujú citlivosť hrán, riziko tieňovania a cudzích predmetov. Výkres a procesný plán určujú, či sú ich hrany ošetrené, maskované alebo vylúčené. Zátky a masky sú kontrolované nástroje so schváleným materiálom, uloženie, životnosť a kontrola.
Po spracovaní odstráňte médiá a zvyšky maskovania autorizovanou čistiacou cestou. Skontrolujte stav otvoru, zadržané médiá, rozmery a prietok iba metódami použitými pre danú lopatku. Odraz nepreukazuje vnútorné pokrytie a čistý vonkajší povrch nepreukazuje otvorený vnútorný priechod.
Ako ovplyvňujú materiál a stav povlaku cestu?
Superzliatiny na báze niklu môžu byť rovnoosé, smerovo tuhé alebo monokryštálové; titánové zliatiny a iné materiály lopatiek majú rôzne limity kontaminácie, deformácie a poškodenia. Orientácia kryštálov a anizotropia tiež komplikujú meranie zvyškového napätia a prenos výsledkov z kupónov.
Kovové medzivrstvy, difúzne povlaky a tepelnoizolačné povlaky nie sú s guľôčkovaním automaticky zlučiteľné. Definujte a riaďte prípustný sled obrábania, tepelného spracovania, guľôčkovania, čistenia, povlakovania a tepelnej expozície. Guľôčkovanie povlaku alebo úber materiálu po guľôčkovaní vyžaduje výslovné oprávnenie a kvalifikáciu.

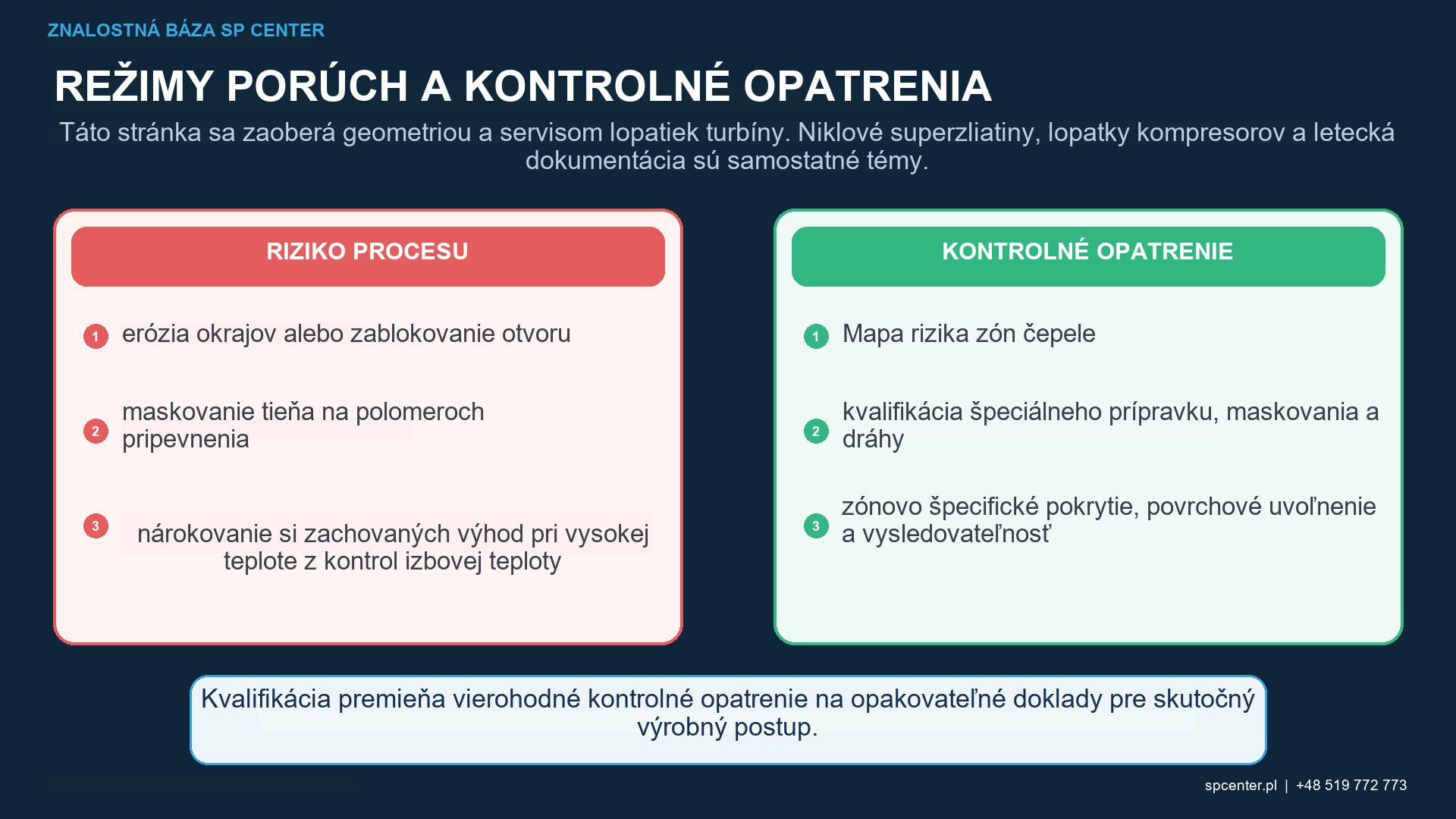

Ktoré procesné kontroly sú kvalifikované?
| Kvalifikačný prvok | Reprezentatívny doklad | Zlyhanie, ktorému zabraňuje |
|---|---|---|
| Mapa dielov a prvkov | Kontrolovaný počet a revízia lopatiek, zliatina a stav, úprava, vylúčenie, prechodové a povlakové zóny | Ošetrenie nesprávneho prvku alebo použitie postupu lopatky kompresora na lopatku turbíny |
| Upínací prípravok a pohyb | Kvalifikovaná orientácia, podpery, dráha robota alebo stroja, rýchlosť, prekrytie a opakovateľné zaťaženie vzťažných bodov | Tieňovanie v koreňoch, posun dráhy, preexponovanie hrán a poškodenie upínacieho prípravku |
| Maskovanie a ochrana otvorov | Schválený materiál, umiestnenie, uloženie, životnosť, kontrola a odstránenie alebo metóda čistenia masky | Únik masky, odraz, zachytávanie média a blokované chladenie vlastnosti |
| Prúd média na guľôčkovanie | Platná krivka a intenzita nasýtenia, schválené médiá, hmotnostný prietok, tlak alebo nastavenia kolies, vzdialenosť a uhol | Použitie tlaku alebo nominálneho času ako náhrady za kvalifikované podmienky nárazu |
| Vývoj pokrytia | Priama alebo kvalifikovaná nepriama metóda pri každom kritickom prvku a prechode | Za predpokladu pokrytia koreňa, spodnej strany alebo okraja otvoru z prístupnej kontrolnej oblasti |
| Povrch a rozmery | Definovaná kontrola trhlín, záhybov, ostrých pretlačí, drsnosti, obrysu okraja, stavu otvoru a kritických rozmerov | Uvoľnenie čepele, ktorá spĺňa kontroly prúdenia, ale má poškodené komponenty |
| Základ výkonu | Doklady o zvyškovom napätí, tepelnej relaxácii, únave, trení alebo oxidácii, keď to reklamácia vyžaduje | Použitie výsledkov kupónu pri izbovej teplote ako univerzálneho faktora životnosti |
Tabuľka 2. Kvalifikácia špecifická pre daný prvok spája fyzický tok s prístupom k lopatke, jej ochranou a akceptáciou.
Riaďte schválený materiál média, veľkosť, tvrdosť, tvar a prevádzkovú zmes; intenzitu z platnej saturačnej krivky; hmotnostný prietok; nastavenie tlaku alebo kolesa; vzdialenosť, uhol, dráhu, rýchlosť, prekrytie a expozíciu. Udržiavajte revízie upínacieho prípravku, masky a programu s rovnakou disciplínou ako nastavenia stroja.
Ako sa interpretujú intenzita a pokrytie?
Almenov systém charakterizuje štandardizovanú procesnú odozvu. Nemeria zvyškové napätie v lopatke a nemôže reprezentovať každý polomer koreňa, hranu alebo hranicu chladiaceho otvoru. Pokrytie sa posudzuje na každom špecifikovanom povrchu schválenou priamou alebo kvalifikovanou nepriamou metódou.
Metódy stopovania alebo fluorescencie sú nepriame nástroje, ktoré vyžadujú kvalifikáciu a koreláciu s akceptovanou metódou pokrytia pre skutočný povrch. Viditeľný výsledok stopovania sám o sebe nestanovuje integritu povrchu, rozmery ani výkon.
Aké doklady podporujú tvrdenia o izbovej teplote a servise?
| Úroveň dokladov | Čo dokáže preukázať | Čo nedokáže sám preukázať |
|---|---|---|
| Záznamy o Almen a strojoch | Bol overený kvalifikovaný prúd a konfigurácia výroby | Lokálne zvyškové napätie, pokrytie kritických prvkov alebo životnosť čepele |
| Doklad o pokrytí | Špecifikované povrchy vykazujú požadované pokrytie nárazovým odtlačkom podľa schválenej metódy | Absencia trhlín, správny tok otvorov, trvanlivosť povlaku alebo zachovaný vysokoteplotný benefit |
| Kontrola povrchu a rozmerov | Hrany, otvory, kontúry, masky, drsnosť a špecifikované rozmery spĺňajú kritériá prijatia | Profil hĺbky zvyškového napätia alebo únavové vlastnosti |
| Charakterizácia zvyškového napätia a materiálu | Definovaný materiál a prvok vyvinuli nameraný stav blízko povrchu | Stabilita po tepelnom vystavení, únave zo zotrvania alebo inom prevádzkovom cykle, pokiaľ testované |
| Reprezentatívne tepelno-mechanické a únavové doklady | Uvedená rodina lopatiek, zliatina, úprava a postup zaťaženia a teploty podporujú definované tvrdenie o výkone | Prenos na inú zliatinu, kryštálovú orientáciu, povlak, geometriu alebo prevádzkové určenie |
| Záznamy o sledovateľnosti a schválení | Uvoľnená lopatka sa riadi aktuálnym procesom a odchýlkami schválenými zákazníkom | Technický výkon bez podporného procesu a dokladov o komponentoch |
Tabuľka 3. Zhoda výroby a zachovaný výkon turbíny počas prevádzky sú prepojené, ale odlišné úrovne dokladov.
Výskum superzliatin na báze niklu ukazuje, že tepelné pôsobenie a cyklické zaťažovanie alebo zaťaženie s výdržou môžu spôsobiť relaxáciu zvyškových napätí po guľôčkovaní. Veľkosť a zachovaný stav závisia od zliatiny, mikroštruktúry, tvárnenia za studena, teploty, času a zaťaženia. Hodnotu nameranú po guľôčkovaní pri izbovej teplote preto nemožno univerzálne započítať pre celú prevádzkovú životnosť.
Ak sa má prínos guľôčkovania započítať do hodnotenia funkčných vlastností, kvalifikujte skutočný materiál a príslušný prvok po celom výrobnom postupe a reprezentatívnom termomechanickom pôsobení. Uveďte metódu merania, smer, hĺbku, neistotu, únavové podmienky alebo podmienky zaťaženia s výdržou a miesto iniciácie lomu.
Ako sa kontroluje nezhoda a opätovné spracovanie?
Zadržte výrobok po nedostatočnom pokrytí, poškodení hrán, zadržaní média, úniku masky, poškodení povlaku, rozmerovom posune alebo alarme zariadenia. Stanovte posledný známy stav zhody a posúďte všetky ovplyvnené sériové alebo šaržové identity.
Opätovné spracovanie nie je automatické. Kumulatívna expozícia môže zvýšiť tvárnenie za studena, drsnosť, deformáciu a poškodenie. Získajte explicitné oprávnenie, posúďte celkovú expozíciu a pred uvoľnením zopakujte každú požadovanú kontrolu povrchu, otvoru, povlaku a rozmerov.

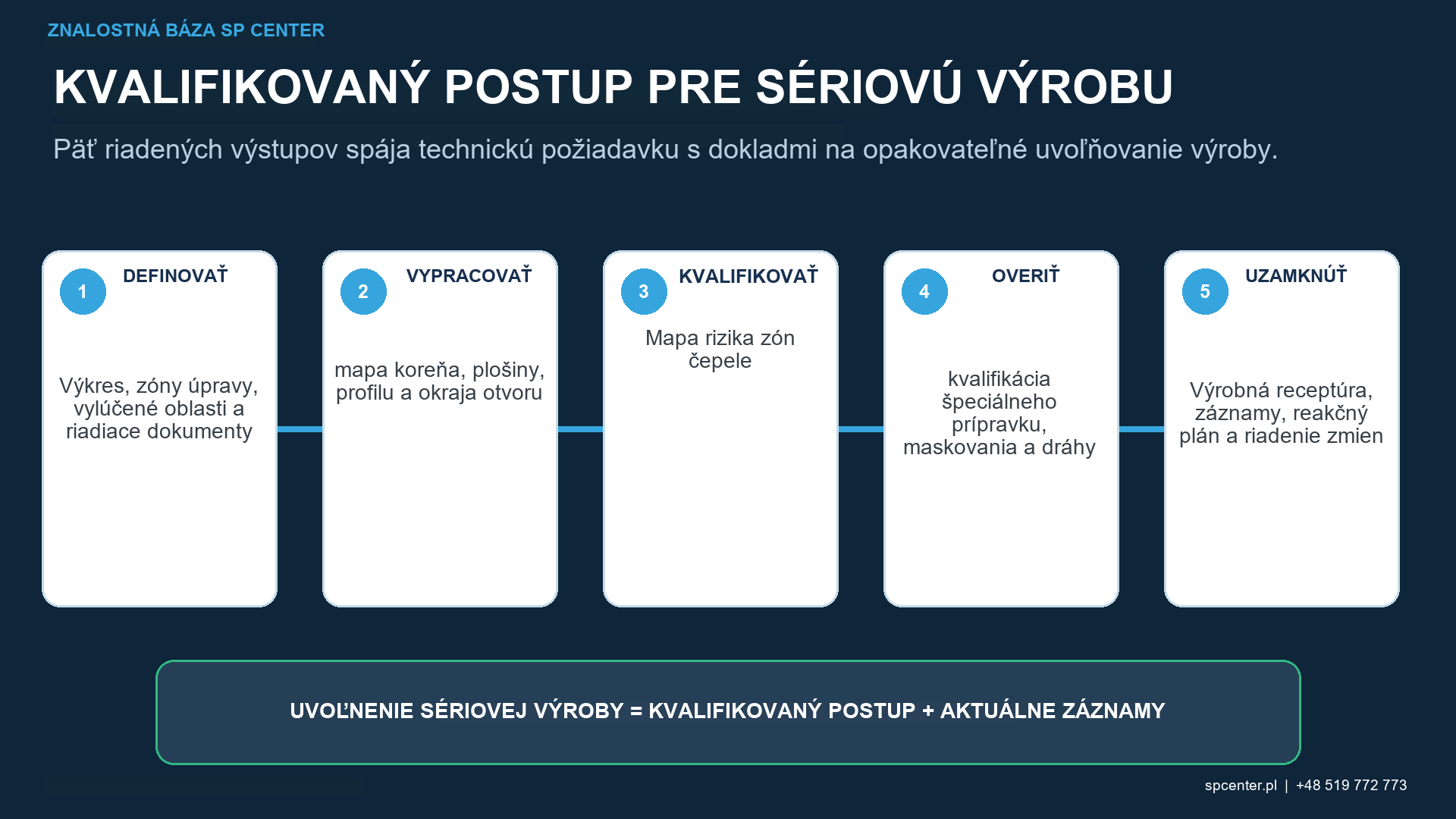

Čo patrí do záznamu o uvoľnení čepele?
- Čepeľ, sériová alebo šaržová identita, revízia výkresu, zliatina, tepelné spracovanie a stav povlaku.
- Schválená mapa prvkov so zónami úpravy, vylúčenia, prechodu, hrán a chladiacich otvorov.
- Revízny stav kvalifikovaného stroja, pracovného média, prípravku, masiek, zátok, dráhy a programu.
- Záznamy o saturácii prúdu, intenzite, stave média a alarmoch.
- Pokrytie špecifických prvkov, akceptácia povrchu, hrany, otvoru a rozmerov.
- Záznamy o čistení, cudzom materiáli a všetkých požadovaných overeniach prietoku.
- Doklady o zvyškovom napätí alebo výkone, ak sú použité.
- Zmeny, odchýlky, schválenia zákazníkom a sledovateľnosť konečného uvoľnenia.
Často kladené otázky
Má sa guľôčkovať celá turbínová lopatka?
Iba ak to vyžaduje kontrolovaný výkres a schválený proces. Koreňové oblasti, plošiny, profily krídel, hrany, chladiace prvky a potiahnuté zóny môžu vyžadovať odlišné ošetrenie, ochranu alebo vylúčenie.
Môže byť potiahnutá lopatka turbíny opracovaná guľôčkovaním?
Iba vtedy, ak sú typ a stav povlaku aj sled guľôčkovania výslovne prípustné a kvalifikované. Kovové, difúzne a tepelnoizolačné systémy môžu na nárazy, maskovanie, čistenie a následnú tepelnú expozíciu reagovať rozdielne.
Ako sú chladiace otvory chránené počas opracovania guľôčkovaním?
Použite schválené maskovanie, upchávanie, orientáciu, dráhu nástroja a spôsob čistenia. Uvoľnenie sa riadi odkazovanou požiadavkou na kontrolu alebo prietok; samotná vizuálna neprítomnosť voľného média nemusí postačovať.
Dokazuje správna Almenova intenzita pokrytie polomeru koreňa?
Nie. Almenova intenzita overuje štandardizovanú odozvu prúdu. Prístup a pokrytie na každom špecifikovanom polomere koreňa, spodnej strane a prechode vyžadujú samostatný doklad.
Môže guľôčkovanie poškodiť tenkú odtokovú hranu?
Áno, ak médium, energia, uhol alebo expozícia nie sú vhodné. Zaoblenie hrán, erózia, deformácia, ostré vtlačky a prehýbanie vyžadujú špecifické limity a kontrolu.
Preukazuje sa zvyškové napätie pri izbovej teplote prínos v prevádzke turbín?
Nie. Štúdie superzliatin na báze niklu ukazujú, že tepelné pôsobenie a cyklické zaťažovanie alebo zaťaženie s výdržou môžu spôsobiť relaxáciu zvyškových napätí vyvolaných guľôčkovaním. Zachovaný prínos sa musí validovať pre príslušnú zliatinu, teplotu, čas a zaťaženie.
Je lopatka z monokryštálov hodnotená ako lopatka z rovnoosej zliatiny?
Neexistuje žiadna automatická ekvivalencia. Orientácia kryštálov, anizotropia, mikroštruktúra, povlak a vystavenie teplu môžu ovplyvniť deformáciu a meranie zvyškového napätia. Použite kvalifikačný základ špecifický pre materiál a orientáciu.
Môže guľôčkovanie opraviť prasknutú lopatku turbíny alebo poškodený chladiaci otvor?
Nie. Guľôčkovanie zastavte a použite autorizovaný postup kontroly, opravy a technického rozhodnutia. Guľôčkovanie sa nesmie používať na zakrytie trhlín, úbytku prierezu, poruchy povlaku ani neprípustnej geometrie.
Kľúčové poznatky
- S lopatkou zaobchádzajte ako s mapou rôznych prvkov, nie ako s jedným jednotným povrchom.
- Určte najmenej prístupný polomer koreňa a hranu najcitlivejšiu na poškodenie.
- Ochranu, čistenie a overenie chladiacich otvorov riaďte ako súčasť postupu guľôčkovania.
- Nepredpokladajte, že povlaky alebo monokryštálové zliatiny sa riadia všeobecným postupom.
- Oddeľte Almenovu intenzitu, pokrytie, akceptovateľnosť povrchu a prevádzkový výkon.
- Overte zachovaný prínos po príslušnej tepelno-mechanickej expozícii, ak je nárokovaný.
Súvisiace príručky SP Center
- Guľôčkovanie niklových superzliatin guľôčkovaním
- Guľôčkovanie lopatiek kompresora guľôčkovaním
- Guľôčkovanie v leteckom priemysle
- Kontrola pokrytia guľôčkovaním
Technické zdroje
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
4. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletný výkres, prenesené požiadavky zákazníka a použité revízie špecifikácií. Táto príručka nestanovuje univerzálnu mapu úpravy lopatiek ani faktor životnosti.
