Kvalifikujte skutočnú zliatinu, stav produktu, vlastnosť, výrobnú cestu a tepelno-mechanické zaťaženie namiesto prenosu generického oceľového procesu
Guľôčkovanie možno použiť na vybraných súčiastkach zo superzliatin na báze niklu na vytvorenie poľa tlakových zvyškových napätí v povrchovej vrstve a zmenu podmienok iniciácie trhlín. Pri vysokoteplotných dieloch je však vyhovujúci proces pri izbovej teplote iba východiskovým bodom. Chemické zloženie a mikroštruktúra zliatiny, výrobný postup, tepelné spracovanie, geometria, tvárnenie za studena, následné povlaky alebo tepelné cykly a časovo-teplotná história prevádzky určujú, či je stav povrchu užitočný a či sa zachová.
Prečo superzliatiny na báze niklu nie sú jednou kategóriou guľôčkovania?

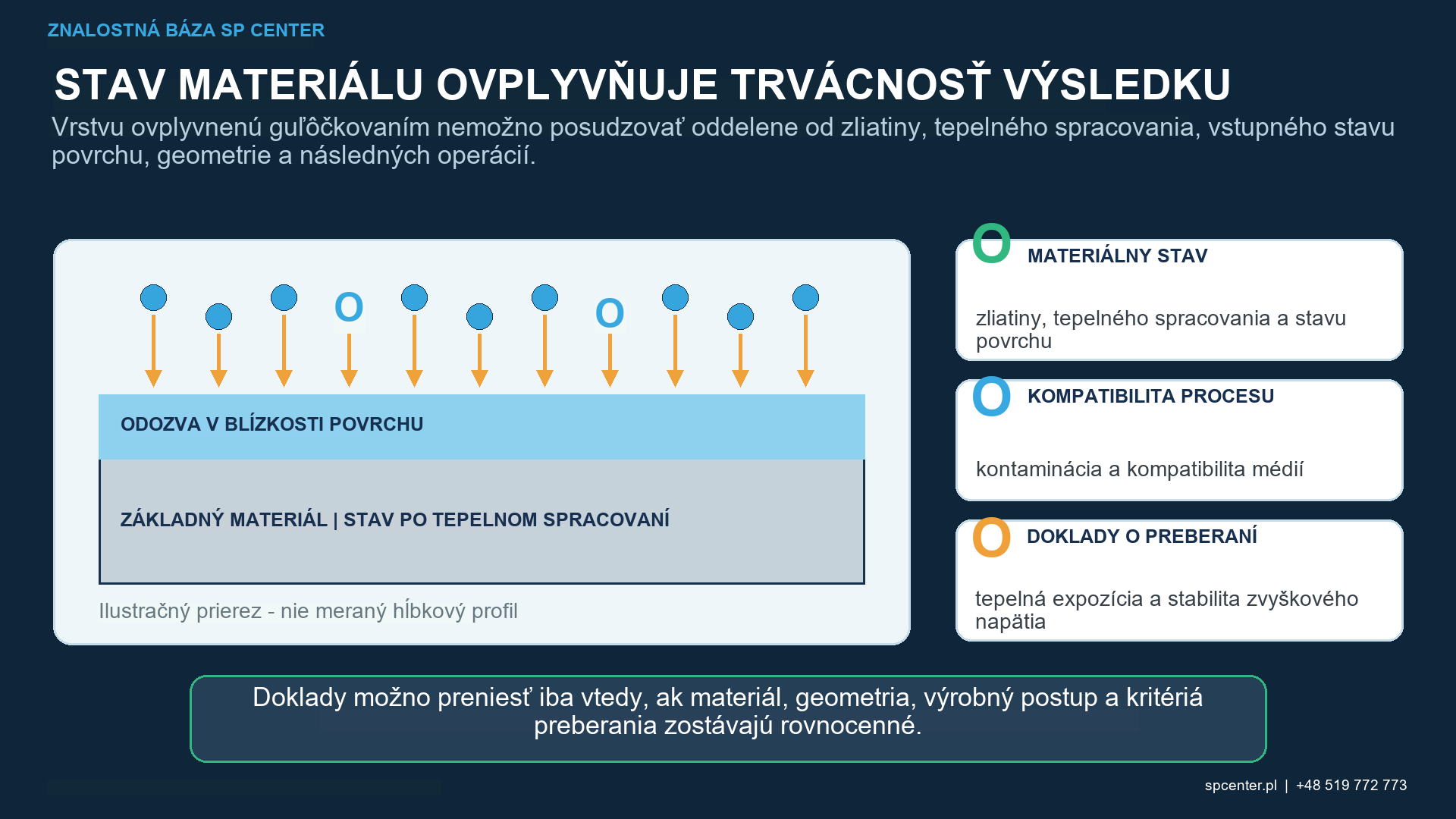

Kované, liate, práškovou metalurgickou a aditívnou metódou vyrábané superzliatiny na báze niklu môžu mať rôzne štruktúry zŕn, populácie precipitátov, rozloženie defektov, povrchové podmienky a reakcie na tepelné spracovanie. Aj v rámci jedného označenia zliatiny, roztoku a podmienok starnutia, výrobného postupu a predchádzajúceho obrábania sa môže zmeniť pevnosť, ťažnosť a reakcia na opakované nárazy.
Základná línia procesu musí preto identifikovať presný stav zliatiny a materiálu. Výsledok pre IN718, ME3 alebo inú študovanú zliatinu je dokladom pre danú testovanú konfiguráciu, nie univerzálnym limitom pre všetky superzliatiny na báze niklu.
| Súčasť alebo povrch | Servisný alebo výrobný problém | Zameranie kvalifikácie |
|---|---|---|
| Vŕtanie disku, drážka alebo zaoblenie uchytenia | Vysoké cyklické napätie, trenie a ťažký prístup môžu spôsobiť, že lokálne pokrytie a poškodenie povrchu budú kritické | Reprezentatívna geometria, prístup, prechodové zóny a limity kontaktných povrchov |
| Profil lopatky alebo nábežná hrana | Tenké rezy, profil, drsnosť a tolerancia poškodenia cudzími predmetmi môžu ovplyvniť prijateľnosť | Ochrana profilu a hrán, limity textúry a doklady o výkonnosti špecifické pre danú aplikáciu |
| Chladiaci alebo dávkovací otvor | Zachytenie média, zaoblenie hrán, prekážka alebo zmenená plocha prúdenia môžu byť neprijateľné | Explicitná úprava alebo vylúčenie, maskovanie, čistenie a metóda kontroly |
| Tesniaca plocha alebo dosadacia plocha | Drsnosť, tvar a prenosový materiál môžu zmeniť správanie sa pri utesnení alebo kontakte | Mapa úprav, povrchová úprava a rozmerové limity, požiadavka na čistotu |
| Potiahnutý povrch horúcej časti | Guľôčkovanie, nanášanie povlaku a difúzne tepelné spracovanie vzájomne pôsobia | Riadená postupnosť procesu a kvalifikácia špecifická pre náter |
| Odliaty, kovaný alebo aditívne vyrobený prvok | Populácia defektov, štruktúra zŕn, stav povrchu a odozva sa môžu líšiť | Presná zliatina, postup produktu, tepelné spracovanie a reprezentatívny stav materiálu |
Tabuľka 1. Funkcia komponentu a postup materiálu určujú mapu spracovania a požadované doklady.
Ktoré mechanizmy pri vysokých teplotách je potrebné zvážiť?
Zvýšená teplota môže spôsobiť relaxáciu alebo prerozdelenie zvyškových napätí a cyklická plasticita môže vyvolať ďalšiu relaxáciu. Rýchlosť a rozsah závisia od zliatiny, mikroštruktúry, miery a hĺbky tvárnenia za studena, najvyššej teploty a teploty pri výdrži, času, pomeru zaťaženia a počtu cyklov. Odozvu povrchu môžu určovať aj oxidácia, vysokoteplotná korózia, tečenie, fretting a termomechanická únava.
Práca NASA na guľôčkovanej práškovej metalurgii ME3 pri izbovej teplote a 704 °C a publikované prípadové štúdie IN718 po definovaných tepelných expozíciách ilustrujú, že zachovanie zvyškového napätia je špecifické pre materiál a podmienky. Tieto štúdie podporujú potrebu reprezentatívnej validácie; nevytvárajú všeobecne bezpečnú teplotu ani výrobný recept.
Ako má byť guľôčkovanie zaradené do výrobného postupu?
Obrábanie, brúsenie, EDM, leštenie, čistenie, guľôčkovanie, nanášanie povlaku, difúzne spracovanie a konečné dokončenie sa musia posudzovať ako jeden riadený postup. Guľôčkovanie nesmie zakryť trhliny, záhyby materiálu, pretavenú vrstvu, poškodenie po brúsení ani neprípustné chyby odliatku alebo aditívnej výroby. Ak riadená definícia procesu neurčuje inak, požadované odstránenie chýb a kontrola sa vykonajú ako prvé.
Neskoršie leštenie alebo miešanie môže odstrániť časť stlačenej vrstvy. Neskoršie tepelné spracovanie môže zmeniť pole zvyškového napätia a mikroštruktúru. Priľnavosť povlaku, napätie povlaku a difúzna úprava môžu tiež závisieť od vstupného povrchu. Kvalifikovaná postupnosť, povolené odstránenie materiálu a oprávnenie na zmenu musia byť preto explicitné.
Ako sa kontrolujú médiá, kontaminácia a podmienky nárazu?
Materiál média, veľkosť, tvrdosť, tvar a stav interagujú s rýchlosťou častíc, uhlom nárazu, hmotnostným prietokom média, expozíciou a pevnosťou povrchu. Oceľové médiá sa nesmú považovať za všeobecne zakázané alebo všeobecne prijateľné pre zliatinu na báze niklu. Rozhodujúci výkres, špecifikácia a požiadavky zákazníka určujú, čo je povolené, zatiaľ čo kvalifikácia sa zaoberá zvyškami prenosu, čistotou, rizikom korózie alebo oxidácie a kompatibilitou s neskorším náterom alebo teplom.
Rozbité alebo nekonformné častice, prenos cudzích médií a nestabilná prevádzková zmes môžu zvýšiť drsnosť, zabudovať materiál alebo spôsobiť lokálne poškodenie. Segregácia médií, dopĺňanie, kontrola a reakčné limity musia zodpovedať kvalifikovanému procesu. Čistenie po guľôčkovaní musí tiež odstrániť voľné médiá bez zmeny akceptovaného povrchu.
Čo dokazujú intenzita a pokrytie?
| Kontrola alebo doklad | Čo sa stanovuje | Čo sama osebe nestanovuje |
|---|---|---|
| Materiál média, veľkosť, tvrdosť, tvar a prevádzkové podmienky | Častice dodávané kvalifikovaným systémom sú v autorizovanom stave | Že zvyšky prenosu, drsnosť alebo mikropoškodenie sú na súčiastke prijateľné |
| Tlak vzduchu alebo rýchlosť kolesa, hmotnostný prietok média, usporiadanie a posuv trysky alebo kolesa | Vstupy stroja a geometria prúdu zodpovedajú riadenému nastaveniu | Skutočná energia nárazu na každom zapustenom alebo šikmom povrchu |
| Almenova intenzita z platnej saturačnej krivky | Prúd média na guľôčkovanie je overený v schválenom Almenovom usporiadaní. | Hĺbka zvyškového napätia, tepelná stabilita alebo únavová životnosť dielu zo zliatiny niklu |
| Pokrytie komponentu | Požadovaný povrch je pokrytý dokladom nárazu pomocou schválenej metódy | Že expozícia 200 % alebo dodatočný čas sa automaticky zlepšujú výkon |
| Kontrola povrchu, rozmerov a čistoty | Drsnosť, profil, otvory, hrany a zvyšky spĺňajú definované limity | Pole podpovrchového zvyškového napätia alebo jeho zachovanie v prevádzke |
| Hĺbkový profil XRD a reprezentatívne tepelno-mechanické testovanie | Špecifikovaná zliatina, stav a proces môžu podporiť uvedené tvrdenie o použití | Prenosnosť na inú zliatinu, geometriu, tepelné spracovanie alebo pracovný cyklus |
Tabuľka 2. Výsledky riadenia procesu, prijatie komponentu a výkon aplikácie sú samostatné úrovne dokladov.
SAE J442 a J443 upravujú Almenove nástroje a postupy používané na určenie a overenie intenzity guľôčkovania; SAE J2277 sa zaoberá určením pokrytia. Rozhodujúce zostávajú kompletné požiadavky na riadenú prácu. Ani platná krivka nasýtenia, ani úplné pokrytie nezávisle nedokazujú cieľovú hĺbku zvyškového napätia, absenciu mikropoškodenia, stabilný výkon pri vysokých teplotách alebo multiplikátor únavovej životnosti.
Ako sú chránené tenké hrany, otvory a presné povrchy?
Nábežné hrany, tenké profily krídel, rohy drážok, chladiace otvory, tesniace plochy a dokončené kontaktné povrchy môžu byť citlivé na zaoblenie, deformáciu, drsnosť, upchatie alebo vtlačené zvyšky. Výkres alebo schválený procesný plán musí určiť zóny úpravy, vylúčenia a prechodu aj spôsob maskovania a čistenia.
Ak kontakt s prípravkom alebo obmedzená priama viditeľnosť bráni prístupu, môže byť potrebný kvalifikovaný viacpolohový procesný postup. Musí pokryť celý požadovaný povrch bez nekontrolovanej kumulovanej expozície. Samotná vizuálna prístupnosť nepreukazuje, že uhol a energia častíc zodpovedajú kvalifikovanému usporiadaniu.
Ktoré doklady podporujú tvrdenie o aplikácii pri vysokej teplote?

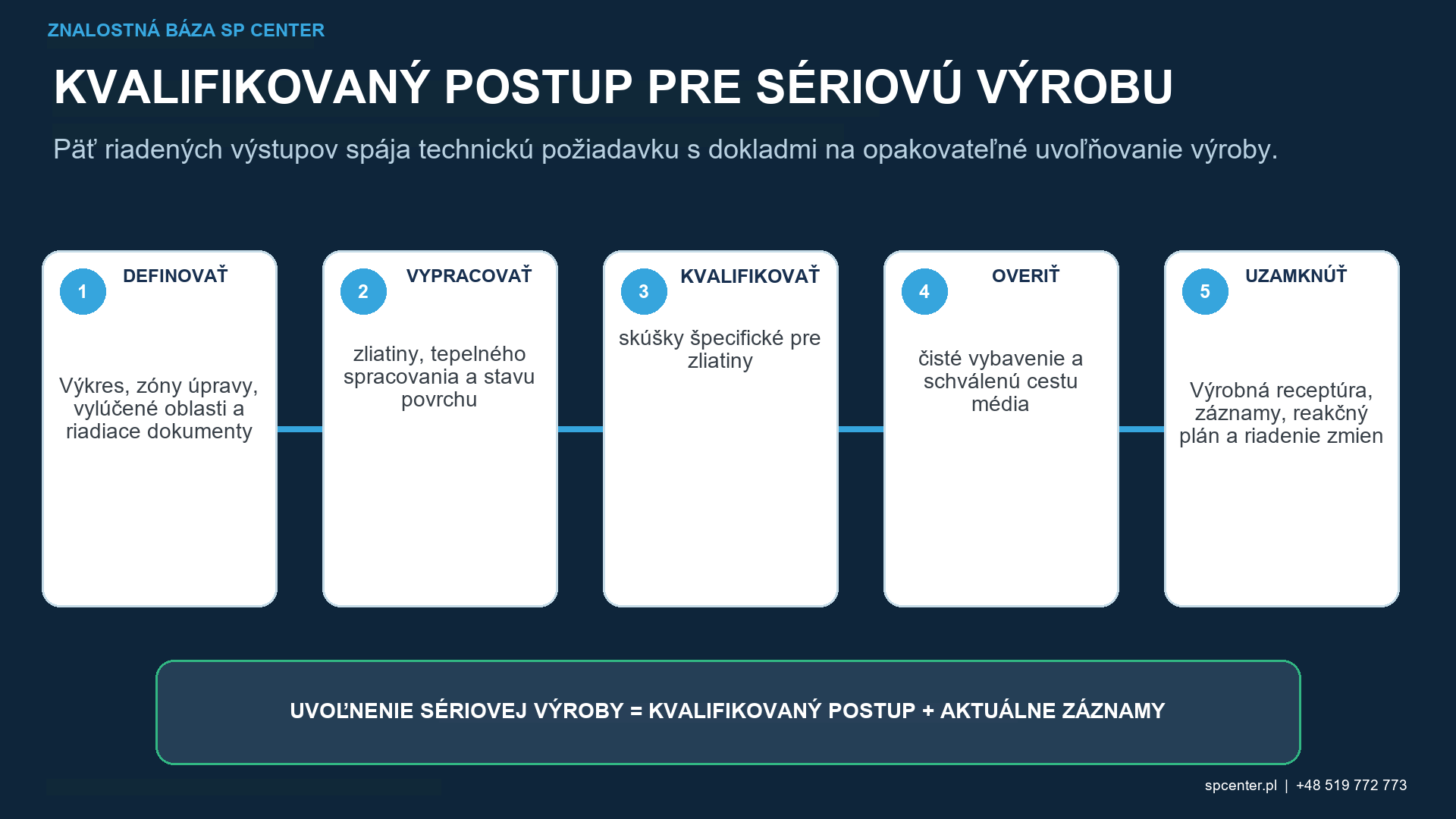

Rutinné uvoľnenie zvyčajne spája sledovateľnosť materiálu a procesného postupu, overené nastavenia zariadenia, záznamy o riadení média, Almenovu intenzitu, pokrytie a predpísané kontroly súčiastky. Rozsiahlejšie tvrdenie o funkčných vlastnostiach môže vyžadovať profily zvyškových napätí merané röntgenovou difrakciou, riadené odstraňovanie vrstiev, reprezentatívnu geometriu a tepelné pôsobenie a tiež skúšky únavy, únavy pri zaťažení s výdržou, únavy pri frettingu alebo termomechanickej únavy.
SAE AS7045 klasifikuje meranie zvyškového napätia kovových výrobkov a hotových dielov. Zvolená metóda, smer, umiestnenie, hĺbkové prírastky, neistota a difrakčné údaje špecifické pre daný materiál musia byť vhodné pre rozhodnutie. Výsledky XRD na vhodnom plochom vzorku nepredstavujú automaticky koreň čepele, drážku alebo hranu chladiaceho otvoru.

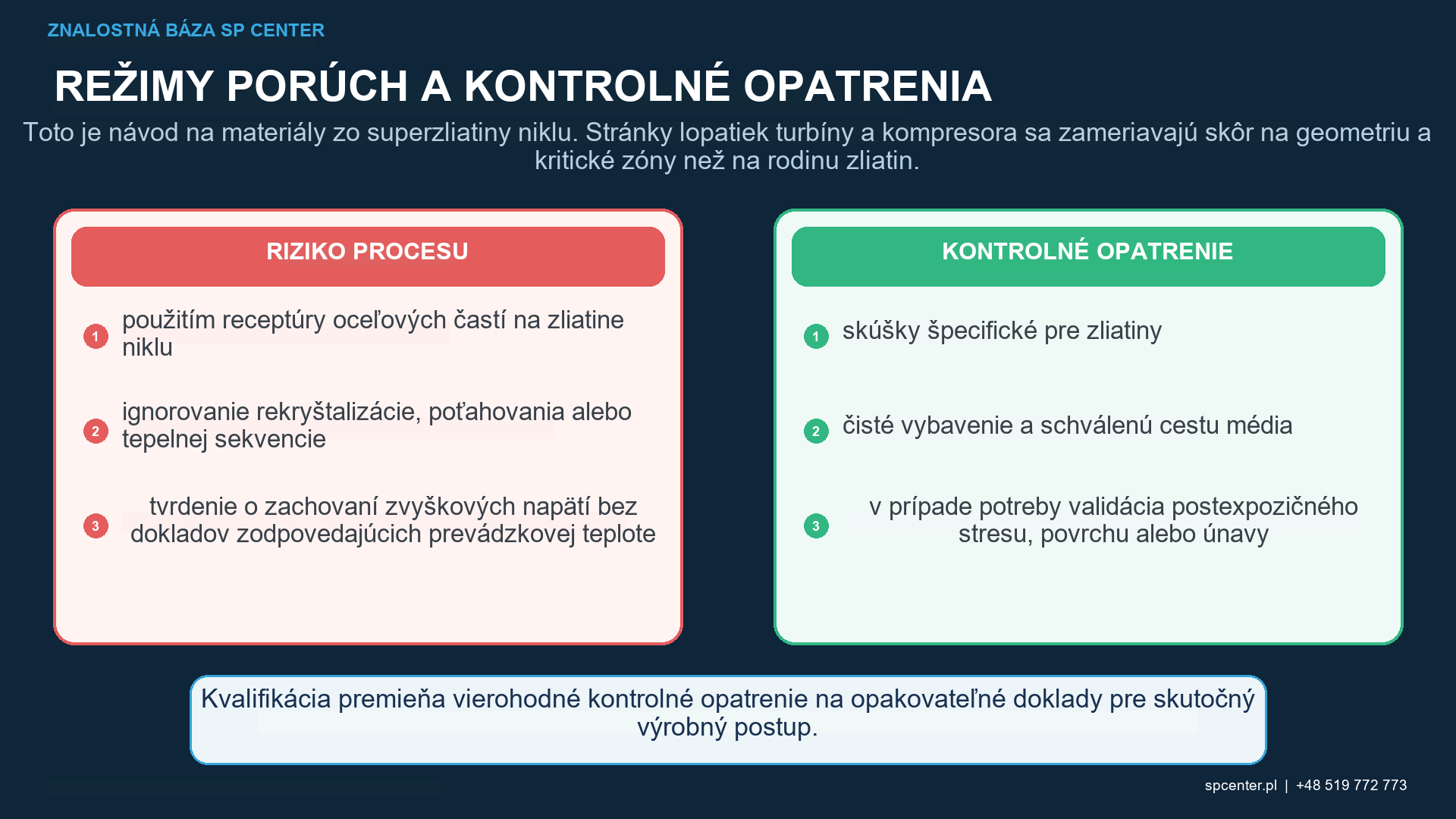

Ktoré zistenia vyžadujú zadržanie a technické riešenie?
- Zliatina, postup produktu alebo podmienky tepelného spracovania sa líšia od kvalifikovanej základnej línie.
- Zistila sa trhlina, prekrytie, indikácia súvisiaca s inklúziou, vrstva prelievania alebo neprijateľná vstupná chyba.
- Identita média, prevádzková zmes, čistota alebo nastavenia zariadenia sú mimo autorizovaného stavu.
- Pokrytie je neúplné alebo sa vzťahuje na vylúčenú hranu, otvor alebo presný povrch.
- Drsnosť, profil, rozmery, stav otvoru, polomer hrany alebo zvyšky presahujú limit.
- Povlak, tepelná expozícia, zmiešanie, oprava alebo zmena procesu neboli zahrnuté do kvalifikácie.
Zastavte spracovanie a zadržte dotknuté výrobky od posledného overeného vyhovujúceho stavu. Zachovajte záznamy o materiáli, šarži, zariadení, médiu, prípravku, Almenovej skúške a kontrole a vyžiadajte si oprávnené rozhodnutie o ďalšom postupe. Dodatočné guľôčkovanie, leštenie ani čistenie nie je automatickou nápravou.
Čo by mala obsahovať žiadosť o cenovú ponuku alebo kvalifikačný plán?
| Vstup RFQ alebo kvalifikácie | Požadovaný detail | Prečo je to dôležité |
|---|---|---|
| Základný stav materiálu | Presné označenie zliatiny, postup tavenia alebo prášku, stav odlievania/kovania/aditíva, tepelné spracovanie a tvrdosť, ak je to relevantné | Superzliatiny na báze niklu nemajú jednotnú odozvu na guľôčkovanie |
| Definícia dielu | Riadený výkres, kritické prvky, zóny úpravy a vylúčenia, prechody, otvory, tenké hrany a vzťažné plochy | Zabraňuje vynechaným oblastiam a poškodeniu funkčne citlivej geometrie |
| Výrobný postup | Obrábanie, brúsenie, EDM, leštenie, čistenie, guľôčkovanie, povlakovanie, difúzna úprava a konečná dokončovacia sekvencia | Neskoršie odstránenie alebo teplo môžu zmeniť kvalifikovaný stav povrchu |
| Požiadavka na guľôčkovanie | Riadiaca špecifikácia, médium, rozsah intenzity, pokrytie, postup zariadenia a akékoľvek schválenie dodávateľa zákazníkom | Zabraňuje importu receptúry z ocele alebo iného komponentu |
| Limity akceptácie | Drsnosť, profil, rozmery, stav hrán, čistota, zvyšky média, NDT a záznamy | Oddeľuje zhodu toku od akceptácie komponentu |
| Vyhlásenie o servise a validácii | Vyžaduje sa história teploty a času, cyklické zaťaženie, prostredie, náterový systém a doklady o výkone | Definuje, či musí byť reprezentovaná tepelná retencia, oxidácia, tečenie-únava alebo TMF |
Tabuľka 3. Použiteľná požiadavka prepája stav materiálu, funkciu komponentu, postupnosť procesu a doklady o servise.
Uveďte aj veľkosť a hmotnosť dielu, množstvo, limity balenia a manipulácie, obsah certifikátu, stav schválenia zdroja, odber vzoriek z kontroly a vlastníctvo odchýlok a zmien. Ak je riadiaca špecifikácia, mapa spracovania alebo tvrdenie o akceptácii pri vysokej teplote nejasné, pred spracovaním si zabezpečte riadené objasnenie.
Často kladené otázky
Môžu byť všetky superzliatiny na báze niklu guľôčkované rovnakým procesom?
Nie. Zliatina, produktový postup, štruktúra zŕn, tepelné spracovanie, pevnosť, stav povrchu, geometria a pracovný cyklus ovplyvňujú povolené okno procesu.
Je proces guľôčkovania oceľovej súčiastky vhodný aj pre superzliatinu na báze niklu?
Nie bez výhrad. Pre skutočnú zliatinu, stav a vlastnosť sa musia stanoviť limity média, intenzity, expozície a akceptácie.
Meria Almenova intenzita zvyškové napätie v diele?
Nie. Overuje prúd média pri guľôčkovaní v štandardizovanom Almenovom usporiadaní. Zvyškové napätia v súčiastke vyžadujú vhodnú metódu merania a kvalifikovanú interpretáciu.
Zostane zvyškové napätie v tlaku stabilné pri akejkoľvek teplote turbíny?
Nemožno stanoviť žiadnu univerzálnu teplotu. Retencia závisí od zliatiny, mikroštruktúry, tvárnenia za studena, teploty, času, cyklického zaťaženia a zvyšku výrobného postupu.
Sú oceľové broky pri superslitinách na báze niklu vždy zakázané?
Nie ako univerzálne pravidlo. Používajte iba médiá povolené príslušným výkresom, špecifikáciou a požiadavkami zákazníka a posúďte zvyšky prenosu a neskoršie tepelné alebo povrchové operácie.
Dokáže guľôčkovanie opraviť trhliny, prekrytia alebo chyby odliatku?
Nie. Odmietnuteľné chyby vyžadujú pred guľôčkovaním špecifikovanú kontrolu a povolenú rozhodnutie o ďalšom postupe; proces sa nesmie použiť na ich zakrytie.
Mali by sa chladiace otvory opracovať guľôčkovaním?
Iba vtedy, keď kontrolovaná definícia uvádza, ako sa ošetrujú alebo vylučujú ich okraje a vnútorné povrchy a ako sa overuje upchatie, zachytené médiá, geometria a čistota.
Aké informácie sú potrebné na preskúmanie uskutočniteľnosti?
Uveďte zliatinu a jej stav, výkres a zóny, postup výroby, špecifikáciu, požiadavky na médium a intenzitu, povrchové a rozmerové limity, prevádzkovú teplotu a požadované záznamy.
Kľúčové poznatky
- Použite presnú zliatinu na báze niklu, postup výroby a podmienky tepelného spracovania.
- Neprenášajte oceľ alebo inú superzliatinu bez kvalifikácie.
- Zaobchádzajte so zachovaním zvyškového napätia ako s otázkou teploty, času a zaťaženia, nie ako s jedným teplotným limitom.
- Kontrolujte kompatibilitu médií, zvyšky prenosu, drsnosť a presnosť.
- Oddeľte Almenovu intenzitu a pokrytie od integrity komponentu a prevádzkového výkonu.
- Kvalifikujte kompletný postup výroby vrátane náterov a neskoršieho tepelného vystavenia.
Súvisiace príručky SP Center
- Profil hĺbky zvyškového napätia po guľôčkovaní
- Guľôčkovanie a nátery
- Guľôčkovanie pred tepelným spracovaním alebo po ňom
- Drsnosť povrchu po guľôčkovaní
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
4. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
7. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k normám a dokladom: Štúdie NASA sa týkajú špecifikovaných zliatin, podmienok vzorky a expozícií. Podporujú plánovanie mechanizmov a validácie, nie univerzálny výrobný parameter alebo teplotný limit. Použite kompletný kontrolovaný výkres, špecifikáciu a požiadavky zákazníka.
