Kvalificera den faktiska legeringen, produktens skick, egenskap, tillverkningsväg och termisk-mekanisk uppgift istället för att överföra en generisk stålprocess
Kulpening kan användas på utvalda nickelbaserade superlegeringskomponenter för att introducera ett tryckspänningsfält nära ytan och modifiera sprickinitieringsförhållanden. För högtemperaturdelar är dock en överensstämmande rumstemperaturprocess bara utgångspunkten. Legeringskemi och mikrostruktur, produktväg, värmebehandling, geometri, kallbearbetning, senare beläggningar eller termiska cykler och driftstemperatur-tidshistorik avgör om ytskicket är användbart och bibehålls.

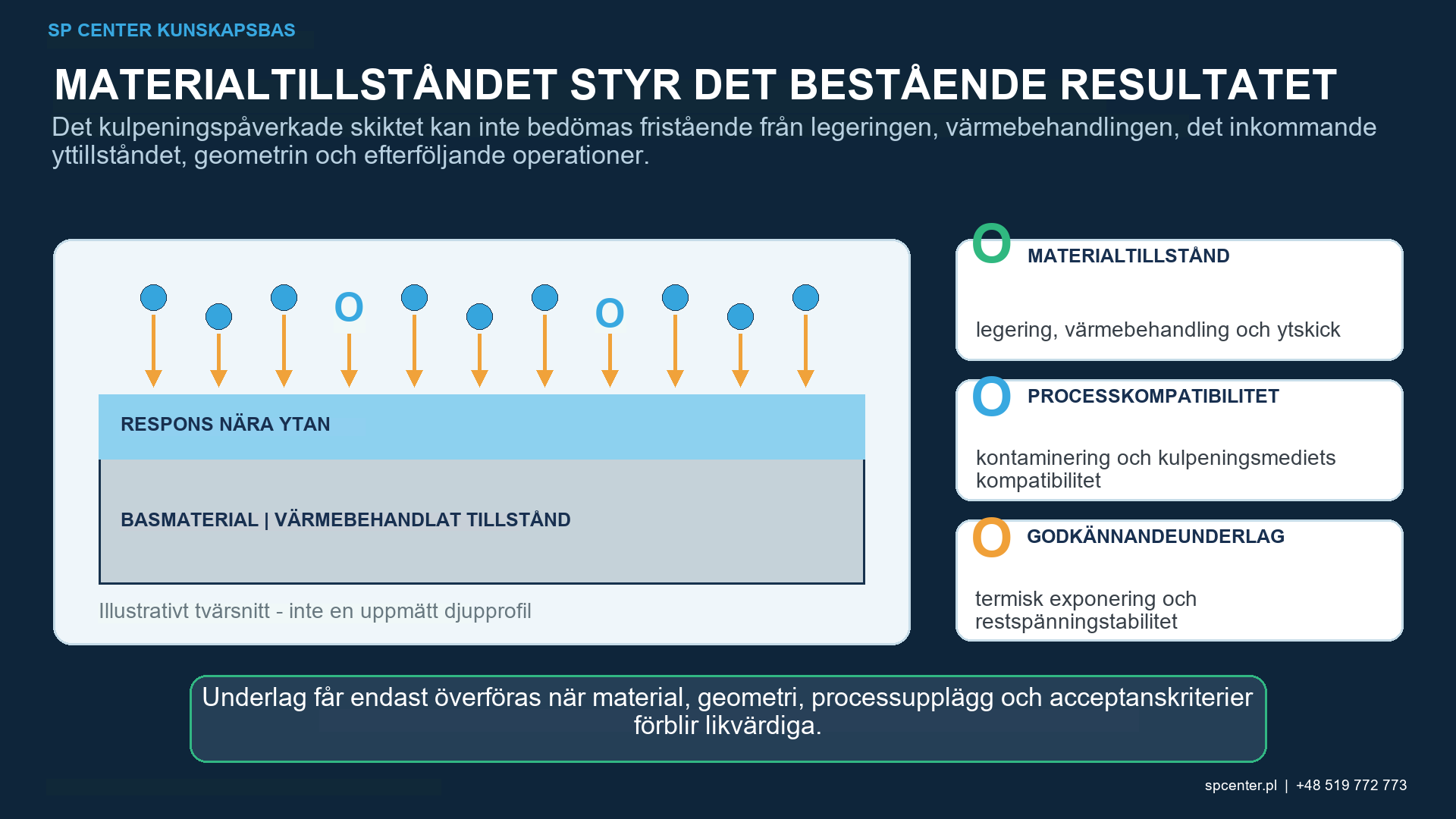

Varför är nickelbaserade superlegeringar inte en enda kategori för kulpening?
Smidda, gjutna, pulvermetallurgiska och additivt tillverkade nickelbaserade superlegeringar kan ha olika kornstrukturer, utskiljningspopulationer, defektfördelningar, ytförhållanden och värmebehandlingsresponser. Även inom en legeringsbeteckning, lösning och åldringsförhållanden kan tillverkningsväg och tidigare bearbetning förändra hållfasthet, duktilitet och respons på upprepade stötar.
Processbaslinjen måste därför identifiera den exakta legeringen och materialtillståndet. Ett resultat för IN718, ME3 eller en annan studerad legering är underlag för den testade konfigurationen, inte en universell gräns för alla nickelbaserade superlegeringar.
| Del eller yta | Service- eller tillverkningsproblem | Kvalificeringsfokus |
|---|---|---|
| Skivhål, spår eller fästkäl | Hög cyklisk spänning, nötning och svår åtkomst kan göra lokal täckningsgrad och ytskador kritiska | Representativ geometri, åtkomst, övergångszoner och gränser för kontaktyta |
| Bladvinge eller framkant | Tunna sektioner, profil, ytråhet och tolerans för skador från främmande föremål kan styra acceptans | Profil- och kantskydd, texturgränser och applikationsspecifika prestandaunderlag |
| Kyl- eller doseringshål | Medieinstängning, kantrarundning, hinder eller förändrat flödesområde kan vara oacceptabelt | Explicit behandling eller uteslutning, maskering, rengöring och inspektionsmetod |
| Tätningsområde eller kontaktyta | Ytråhet, form och överföringsmaterial kan förändra tätnings- eller kontaktbeteende | Behandlingskarta, ytbehandling och dimensionsgränser, renhetskrav |
| Belagd varm sektionsyta | Kulpening, beläggningsavsättning och diffusionsvärmebehandling interagera | Kontrollerad processsekvens och beläggningsspecifik kvalificering |
| Gjuten, smidd eller additivt tillverkad egenskap | Defektpopulation, kornstruktur, yttillstånd och respons kan variera | Exakt legering, produktväg, värmebehandling och representativt materialtillstånd |
Tabell 1. Komponentfunktion och materialväg avgör behandlingskartan och de underlag som krävs.
Vilka högtemperaturmekanismer måste beaktas?
Förhöjd temperatur kan relaxera eller omfördela restspänningar, och cyklisk plasticitet kan orsaka ytterligare relaxation. Hastighet och omfattning beror på legering, mikrostruktur, kallbearbetningens grad och djup, högsta temperatur och temperatur under hålltid, tid, lastförhållande och antal cykler. Oxidation, varmgaskorrosion, krypning, fretting och termomekanisk utmattning kan också styra ytans respons.
NASA-arbete med kulpenad pulvermetallurgi ME3 vid rumstemperatur och 704 °C, och publicerade IN718-fallstudier efter definierade termiska exponeringar, illustrerar att kvarhållning av restspänning är material- och tillståndsspecifik. Dessa studier stöder behovet av representativ validering; de skapar inte en generellt säker temperatur eller ett produktionsrecept.
Hur ska kulpening passa in i tillverkningssekvensen?
Maskinbearbetning, slipning, gnistbearbetning, polering, rengöring, kulpening, beläggning, diffusionsbehandling och slutbearbetning måste granskas som en styrd tillverkningssekvens. Kulpening får inte dölja sprickor, överlappningar, omgjutna skikt, slipskador eller oacceptabla gjut- eller additivtillverkningsfel. Nödvändig felborttagning och kontroll ska utföras först, om inte den styrande processdefinitionen anger något annat.
En senare polering eller blandning kan ta bort en del av det komprimerade lagret. En senare värmebehandling kan förändra restspänningsfältet och mikrostrukturen. Beläggningens vidhäftning, beläggningsspänning och diffusionsbehandling kan också bero på den inkommande ytan. Den kvalificerade sekvensen, tillåtet materialborttagning och ändringsbehörighet måste därför vara explicit.

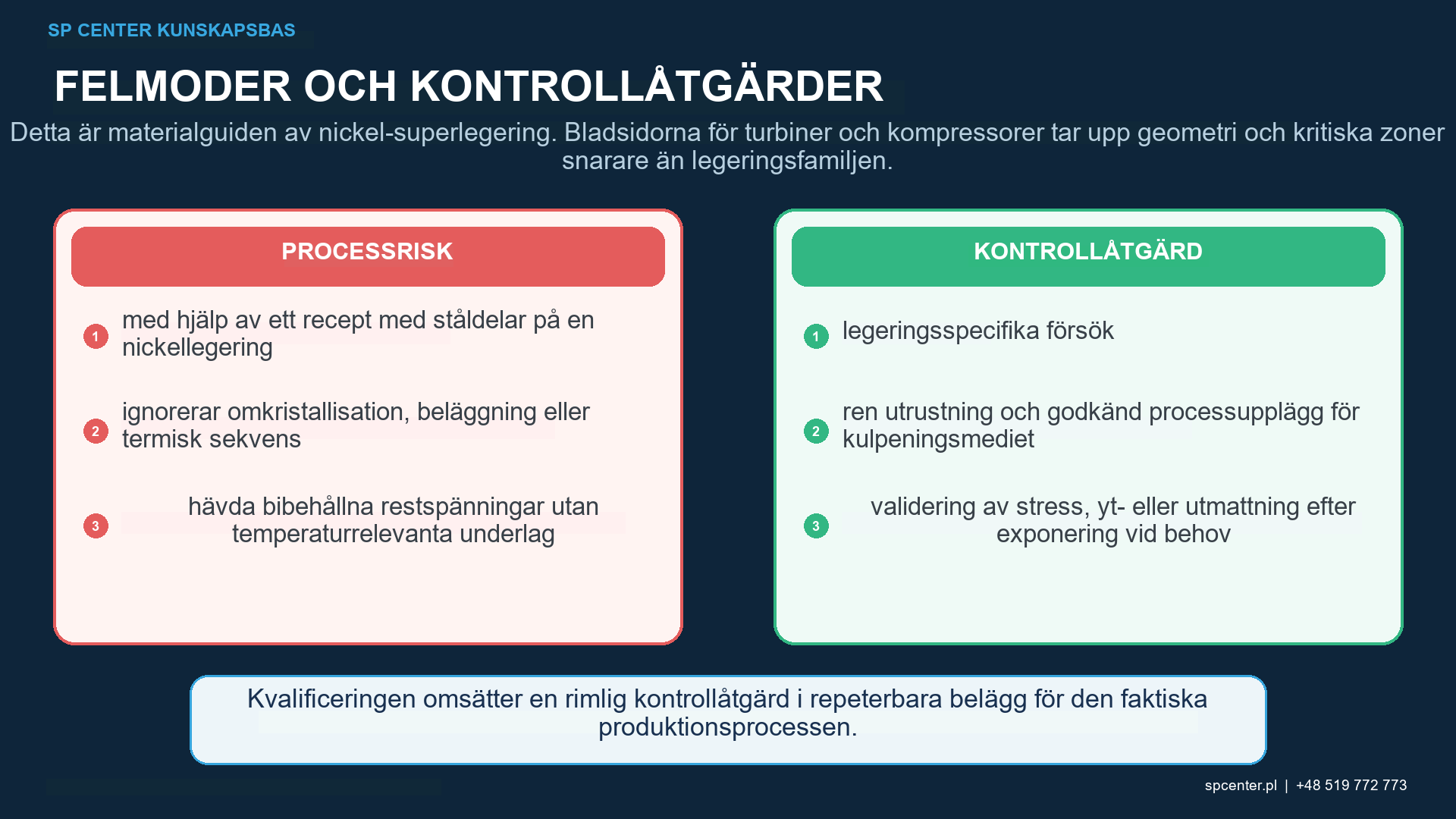

Hur kontrolleras medie-, kontaminerings- och stötförhållanden?
Mediematerial, storlek, hårdhet, form och tillstånd samverkar med partikelhastighet, stötvinkel, massflöde av kulpeningsmedium, exponering och ytstyrka. Stålmedium får inte behandlas som universellt förbjudet eller universellt acceptabelt för en nickelbaserad legering. Den styrande ritningen, specifikationen och kundkraven avgör vad som är tillåtet, medan kvalificeringen tar upp överföringsrester, renlighet, korrosions- eller oxidationsrisk och kompatibilitet med senare beläggning eller värme.
Trasiga eller icke överensstämmande partiklar, överföring av främmande kulpeningsmedier och en instabil driftsblandning kan öka ytråheten, bädda in material eller skapa lokala skador. Gränser för mediesegregation, påfyllning, inspektion och reaktion måste matcha den kvalificerade processen. Rengöring efter kulpening måste också ta bort fritt medium utan att ändra den accepterade ytan.
Vad bevisar intensitet och täckningsgrad?
| Kontroll eller underlag | Vad den fastställer | Vad det inte fastställer ensamt |
|---|---|---|
| Mediematerial, storlek, hårdhet, form och driftsförhållanden | Partiklarna som levereras av det kvalificerade systemet befinner sig inom det godkända tillståndet | Att överföringsrester, ytråhet eller mikroskador är acceptabla på komponenten |
| Lufttryck eller hjulhastighet, massflöde av kulpeningsmedium, munstyckes- eller hjularrangemang och travers | Maskinens ingångar och strömgeometri matchar den kontrollerade uppställningen | Den faktiska slagenergin vid varje försänkt eller vinklad yta |
| Almenintensitet från en giltig mättnadskurva | Kulpeningsstrålen verifieras i det godkända Almen-arrangemanget | Restspänningsdjup, termisk stabilitet eller utmattningslivslängd för nickellegeringsdelen |
| Komponenttäckning | Den erforderliga ytan täcks av slagbevis med hjälp av den godkända metoden | Att 200 %-exponering eller ytterligare tid automatiskt förbättras prestanda |
| Yt-, dimensions- och renhetsinspektion | Ytråhet, profil, hål, kanter och rester uppfyller definierade gränser | Restspänningsfältet under ytan eller dess bibehållande under drift |
| XRD-djupprofil och representativ termisk-mekanisk provning | En specificerad legering, tillstånd och process kan stödja det angivna tillämpningskravet | Överförbarhet till en annan legering, geometri, värmebehandling eller arbetscykel |
Tabell 2. Processkontrollresultat, komponentacceptans och tillämpningsprestanda är separata underlagsnivåer.
SAE J442 och J443 styr Almen-verktygen och procedurerna som används för att bestämma och verifiera kulpeningsintensitet; SAE J2277 behandlar täckningsbestämning. De fullständiga kontrollerade jobbkraven förblir avgörande. Varken en giltig mättnadskurva eller fullständig täckningsgrad bevisar oberoende ett mål för restspänningsdjup, frånvaro av mikroskador, stabil högtemperaturprestanda eller en multiplikator för utmattningstid.
Hur skyddas tunna kanter, hål och precisionsytor?
Framkanter, tunna vingprofiler, spårhörn, kylhål, tätningsytor och färdiga kontaktytor kan vara känsliga för avrundning, distorsion, ytråhet, blockering eller inbäddade rester. Ritningen eller den godkända processplanen måste definiera behandlings-, exklusions- och övergångszoner samt maskerings- och rengöringsmetoden.
Där fixturkontakt eller siktlinje begränsar åtkomst kan en kvalificerad flerpositionsväg behövas. Processupplägget måste täcka den erforderliga ytan utan okontrollerad kumulativ exponering. Visuell åtkomst ensam bevisar inte att partikelvinkel och energi är representativa för den kvalificerade uppställningen.

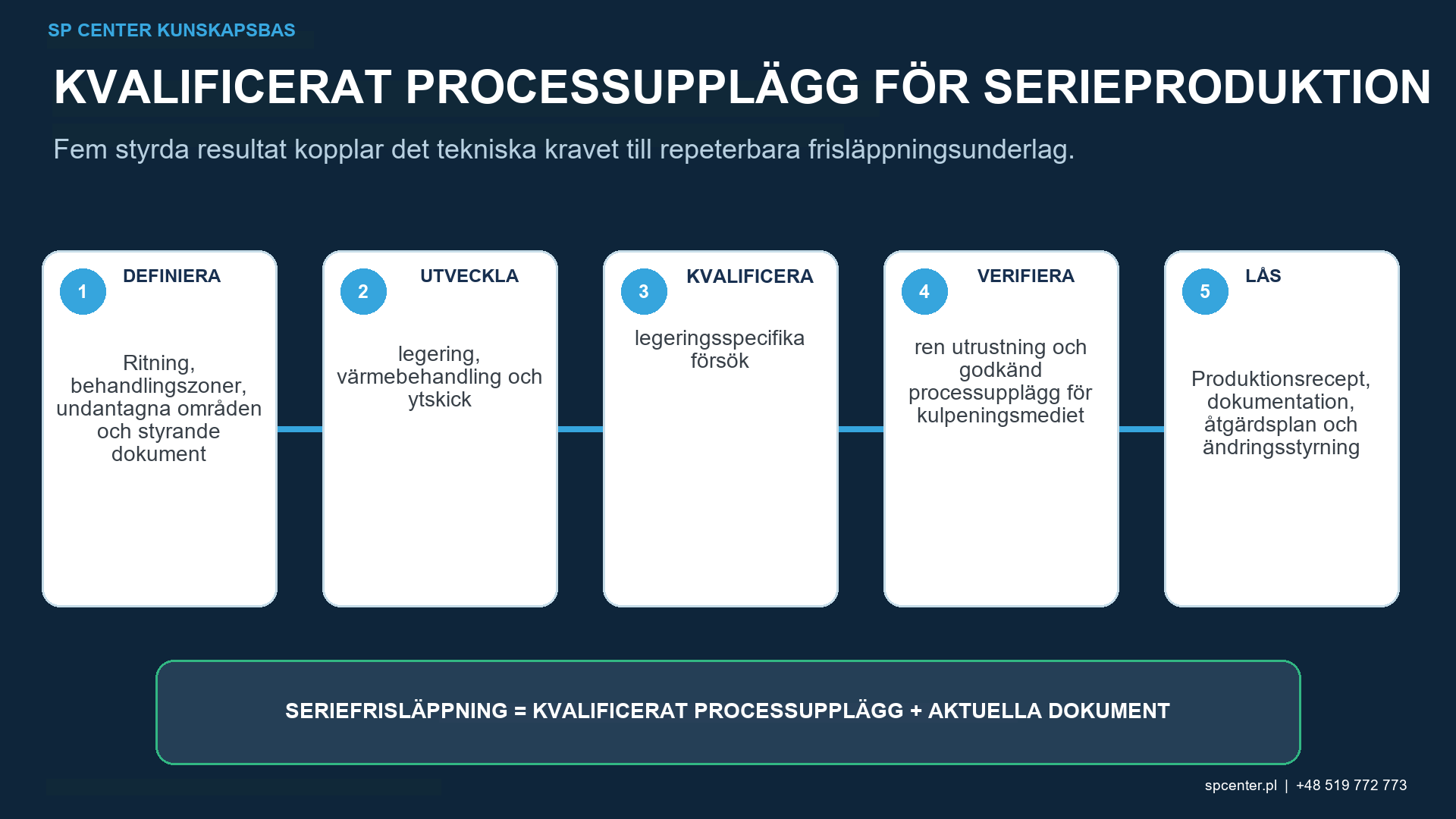

Vilka underlag stöder ett påstående om högtemperaturapplikation?
Rutinmässig frisläppning kombinerar normalt spårbarhet för material och processupplägg, verifierade utrustningsinställningar, dokumentation av mediekontroll, Almen-intensitet, täckningsgrad och föreskrivna komponentkontroller. Ett mer långtgående påstående om funktion kan kräva restspänningsprofiler mätta med röntgendiffraktion, styrd skiktavverkning, representativ geometri och termisk exponering samt provning av utmattning, utmattning med hålltid, frettingutmattning eller termomekanisk utmattning.
SAE AS7045 klassificerar restspänningsmätning av metallprodukter och färdiga delar. Den valda metoden, riktningen, platsen, djupökningarna, osäkerheten och materialspecifika diffraktionsdata måste vara lämpliga för beslutet. XRD-resultat på en lämplig platt kupong representerar inte automatiskt en bladrot, ett spår eller en kylhålskant.
Vilka fynd kräver spärrning och tekniskt beslut om fortsatt hantering?
- Legeringen, produktvägen eller värmebehandlingsförhållandena skiljer sig från den kvalificerade baslinjen.
- En spricka, överlappning, inneslutningsrelaterad indikation, omgjutet lager eller oacceptabel inkommande defekt har hittats.
- Medieidentitet, driftsblandning, renlighet eller utrustningsinställningar är utanför det auktoriserade tillståndet.
- Täckningsgraden är ofullständig eller sträcker sig till en utesluten kant, ett uteslutet hål eller en precisionsyta.
- Grovhet, profil, dimensioner, hålskick, eggradie eller rester överskrider gränsen.
- En beläggning, termisk exponering, blandning, reparation eller processändring inkluderades inte i kvalificeringen.
Stoppa bearbetningen och spärra berörda produkter som tillverkats sedan det senast verifierade godkända tillståndet. Bevara dokumentation om material, sats, utrustning, kulpeningsmedier, fixtur, Almenprovning och kontroll och inhämta behörigt beslut om fortsatt hantering. Ytterligare kulpening, polering eller rengöring är inte en automatisk korrigering.
Vad ska en offertförfrågan eller kvalificeringsplan innehålla?
| Inmatning av offertförfrågan eller kvalificering | Obligatorisk detalj | Varför det är viktigt |
|---|---|---|
| Materialbaslinje | Exakt legeringsbeteckning, smält- eller pulverväg, gjuten/smidd/additiv beskaffenhet, värmebehandling och hårdhet om tillämpligt | Gjuten, smidd och additivt tillverkad metall har inte en gemensam respons på kulpening. |
| Deldefinition | Kontrollerad ritning, kritiska egenskaper, behandlings- och exklusionszoner, övergångar, hål, tunna kanter och referensytor | Förhindrar missade områden och skador på funktionellt känslig geometri |
| Tillverkningsväg | Tillverkningssekvens för maskinbearbetning, slipning, gnistbearbetning, polering, rengöring, kulpening, beläggning, diffusionsbehandling och slutbearbetning | Senare borttagning eller värme kan ändra det kvalificerade yttillståndet |
| Kulpening Krav | Styrande specifikation, kulpeningsmedium, intensitetsområde, täckningsgrad, utrustningsväg och eventuellt godkännande från kundkälla | Undviker att importera ett recept från stål eller annan komponent |
| Acceptansgränser | Grovhet, profil, dimensioner, kanttillstånd, renhet, mediarester, oförstörande tester och dokumentation | Separerar strömöverensstämmelse från komponentacceptans |
| Service- och valideringskrav | Temperatur-tidshistorik, cyklisk belastning, miljö, beläggningssystem och prestandaunderlag som krävs | Definierar om termisk retention, oxidation, kryputmattning eller TMF måste representeras |
Tabell 3. En användbar begäran länkar materialtillstånd, komponentfunktion, processsekvens och servicebevis.
Ange även delens storlek och massa, kvantitet, förpacknings- och hanteringsgränser, certifikatinnehåll, status för godkännande av källa, inspektionsprovtagning och äganderätt till avvikelser och ändringar. Om den styrande specifikationen, behandlingskartan eller kravet på högtemperaturacceptans är oklart, erhåll kontrollerad förtydligande före bearbetning.
Vanliga frågor
Kan alla nickelbaserade superlegeringar kulpenas med samma process?
Nej. Legering, produktväg, kornstruktur, värmebehandling, hållfasthet, yttillstånd, geometri och arbetscykel påverkar alla det tillåtna processfönstret.
Är ett kulpeningsrecept för stålkomponenter lämpligt för en nickelbaserad superlegering?
Inte utan reservation. Kulpeningsmedium, intensitet, exponering och acceptansgränser måste fastställas för den faktiska legeringen, tillståndet och egenskapen.
Mäter Almenintensiteten restspänning i delen?
Nej. Den verifierar kulpeningsstrålen i ett standardiserat Almen-arrangemang. Restspänning i komponenterna kräver en lämplig mätmetod och kvalificerad tolkning.
Kommer tryckrestspänningen att förbli stabil vid alla turbintemperaturer?
Ingen universell temperatur kan anges. Retentionen beror på legering, mikrostruktur, kallbearbetning, temperatur, tid, cyklisk belastning och resten av tillverkningsprocessen.
Är stålkulor alltid förbjudna för nickelbaserade superlegeringar?
Inte som en universell regel. Använd endast medier som är godkända enligt gällande ritningar, specifikationer och kundkrav, och bedöm överföringsrester och senare termiska eller beläggningsoperationer.
Kan kulpening reparera sprickor, överlappningar eller gjutfel?
Nej. Kasserbara defekter kräver specificerad inspektion och auktoriserad hantering före kulpening; processen får inte användas för att dölja dem.
Bör kylhål kulpenas?
Endast när den kontrollerade definitionen anger hur deras kanter och inre ytor behandlas eller utesluts och hur blockering, instängda medier, geometri och renhet verifieras.
Vilken information behövs för en genomförbarhetsgranskning?
Ange legering och tillstånd, ritning och zoner, tillverkningssekvens, specifikation, krav på kulpeningsmedium och intensitet, yt- och dimensionsgränser, driftstemperatur och erforderliga dokumentation.
Viktiga slutsatser
- Använd den exakta nickelbaserade legeringen, produktvägen och värmebehandlingsvillkoret.
- Överför inte ett stål eller en annan superlegeringsprocess utan kvalifikation.
- Behandla restspänningsretention som en temperatur-tid-belastningsfråga, inte en enskild temperaturgräns.
- Kontrollera mediakompatibilitet, överföringsrester, ytjämnhet och precisionsegenskaper.
- Separera Almenintensitet och täckningsgrad från komponentintegritet och driftsprestanda.
- Kvalificera den kompletta tillverkningssekvensen, inklusive beläggningar och senare termisk exponering.
Relaterade SP Center-guider
- Djupprofil för restspänning efter kulpening
- Kulpening och Beläggningar
- Kulpening före eller efter värmebehandling
- Ytjämnhet efter kulpening
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standarder och bevisnotering: NASA-studierna avser specificerade legeringar, provförhållanden och exponeringar. De stöder mekanism- och valideringsplanering, inte en universell produktionsparameter eller temperaturgräns. Använd den fullständiga kontrollerade ritningen, specifikationen och kundkraven.
