Tatsächliche Legierung, Herstellzustand, Merkmal, Fertigungsfolge und thermisch-mechanische Last qualifizieren statt einen allgemeinen Stahlprozess zu übertragen
Verfestigungsstrahlen kann an ausgewählten Bauteilen aus Nickelbasis-Superlegierungen ein oberflächennahes Druckeigenspannungsfeld erzeugen und die Bedingungen für die Rissinitiierung verändern. Bei Hochtemperaturbauteilen ist ein konformer Prozess bei Raumtemperatur jedoch nur der Ausgangspunkt. Legierung und Gefüge, Herstellroute, Wärmebehandlung, Geometrie, Kaltverformung, spätere Beschichtungs- oder Wärmeprozesse sowie der Temperatur-Zeit-Verlauf im Einsatz bestimmen, ob der Oberflächenzustand nützlich ist und erhalten bleibt.
Warum sind Nickelbasis-Superlegierungen keine einzelne Strahlkategorie?
Umgeformte, gegossene, pulvermetallurgische und additiv gefertigte Nickelbasis-Superlegierungen können sich in Kornstruktur, Ausscheidungen, Fehlerverteilung, Oberflächenzustand und Wärmebehandlungsantwort unterscheiden. Selbst bei derselben Legierungsbezeichnung können Lösungs- und Alterungszustand, Herstellroute und vorausgegangene Zerspanung Festigkeit, Duktilität und Reaktion auf wiederholte Auftreffer verändern.
Die Prozessbasis bezeichnet deshalb die genaue Legierung und den Werkstoffzustand. Ein Ergebnis für IN718, ME3 oder eine andere untersuchte Legierung ist ein Nachweis für diese geprüfte Konfiguration, keine allgemeine Grenze für alle Nickelbasis-Superlegierungen.
| Bauteil oder Fläche | Einsatz- oder Fertigungsrisiko | Schwerpunkt der Qualifizierung |
|---|---|---|
| Scheibenbohrung, Nut oder Anbindungsradius | Hohe zyklische Spannung, Reibermüdung und erschwerte Zugänglichkeit können örtlichen Bedeckungsgrad und Oberflächenschäden kritisch machen | Repräsentative Geometrie, Zugänglichkeit, Übergangszonen und Grenzen für Kontaktflächen |
| Schaufelblatt oder Vorderkante | Dünnwandigkeit, Profil, Rauheit und Fremdkörperschadenstoleranz können die Abnahme bestimmen | Profil- und Kantenschutz, Texturgrenzen und anwendungsbezogene Leistungsnachweise |
| Kühl- oder Dosierbohrung | Eingeschlossenes Strahlmittel, Kantenabrundung, Verstopfung oder veränderter Strömungsquerschnitt können unzulässig sein | Ausdrückliche Behandlung oder Ausschluss, Maskierung, Reinigung und Prüfverfahren |
| Dichtsteg oder Gegenlauffläche | Rauheit, Form und Fremdmaterialübertrag können Dicht- oder Kontaktverhalten verändern | Behandlungsplan, Oberflächen- und Maßgrenzen sowie Sauberkeitsforderung |
| Beschichtete Heißgasfläche | Verfestigungsstrahlen, Beschichtungsauftrag und Diffusionswärmebehandlung beeinflussen sich gegenseitig | Gelenkte Prozessreihenfolge und beschichtungsspezifische Qualifizierung |
| Gegossenes, umgeformtes oder additiv gefertigtes Merkmal | Fehlerpopulation, Kornstruktur, Oberflächenzustand und Werkstoffantwort können abweichen | Genaue Legierung, Herstellroute, Wärmebehandlung und repräsentativer Werkstoffzustand |
Tabelle 1. Bauteilfunktion und Herstellroute bestimmen den Behandlungsplan und die erforderlichen Nachweise.
Welche Hochtemperaturmechanismen müssen berücksichtigt werden?
Erhöhte Temperatur kann Eigenspannungen abbauen oder umlagern; zyklische Plastizität kann weiteren Abbau verursachen. Geschwindigkeit und Ausmaß hängen von Legierung, Gefüge, Betrag und Tiefe der Kaltverformung, Spitzen- und Haltetemperatur, Zeit, Lastverhältnis und Zyklenzahl ab. Oxidation, Heißkorrosion, Kriechen, Reibermüdung und thermomechanische Ermüdung können die Oberflächenantwort ebenfalls bestimmen.
NASA-Untersuchungen an verfestigungsgestrahltem pulvermetallurgischem ME3 bei Raumtemperatur und 704 °C sowie veröffentlichte IN718-Fallstudien nach definierten Wärmeexpositionen zeigen, dass die Beständigkeit des Eigenspannungszustands werkstoff- und zustandsabhängig ist. Sie begründen eine repräsentative Validierung, liefern jedoch weder eine allgemeingültige Einsatztemperatur noch ein Fertigungsrezept.
Wie wird das Strahlen in die Fertigungsfolge eingeordnet?
Zerspanung, Schleifen, Funkenerosion, Polieren, Reinigen, Verfestigungsstrahlen, Beschichtungsauftrag, Diffusionsbehandlung und Endbearbeitung werden als eine gelenkte Route betrachtet. Das Strahlen darf Risse, Überlappungen, Umschmelzmaterial, Schleifschäden oder unzulässige Guss- und additive Fehler nicht verdecken. Vorgeschriebene Fehlerbeseitigung und Prüfung erfolgen vorher, sofern die gelenkte Prozessdefinition nichts anderes festlegt.
Späteres Polieren oder Ausschleifen kann einen Teil der druckeigenspannungsbehafteten Schicht entfernen. Eine nachfolgende Wärmebehandlung kann Eigenspannungsfeld und Gefüge verändern. Auch Beschichtungshaftung, Beschichtungseigenspannung und Diffusionsbehandlung können vom Eingangszustand der Oberfläche abhängen. Qualifizierte Reihenfolge, zulässiger Abtrag und Änderungsbefugnis werden deshalb ausdrücklich festgelegt.
Wie werden Strahlmittel, Verunreinigung und Auftreffbedingungen beherrscht?
Werkstoff, Größe, Härte, Form und Zustand des Strahlmittels wirken mit Partikelgeschwindigkeit, Auftreffwinkel, Strahlmittelmassenstrom, Exposition und Oberflächenfestigkeit zusammen. Stahlstrahlmittel darf bei einer Nickelbasislegierung weder pauschal als verboten noch als zulässig gelten. Zeichnung, Spezifikation und Kundenforderungen legen die Freigabe fest; die Qualifizierung bewertet Fremdmaterialübertrag, Sauberkeit, Korrosions- oder Oxidationsrisiko sowie die Verträglichkeit mit späterer Beschichtung oder Wärme.
Gebrochene oder nichtkonforme Partikel, Verschleppung fremder Strahlmittel und eine instabile Betriebsmischung können Rauheit erhöhen, Material einbetten oder örtliche Schäden erzeugen. Trennung, Nachspeisung, Prüfung und Reaktionsgrenzen des Strahlmittels müssen zum qualifizierten Prozess passen. Die Reinigung nach dem Strahlen entfernt freies Strahlmittel, ohne die abgenommene Oberfläche zu verändern.
Was belegen Intensität und Bedeckungsgrad?
| Lenkgröße oder Nachweis | Damit wird belegt | Allein nicht belegt |
|---|---|---|
| Werkstoff, Größe, Härte, Form und Betriebszustand des Strahlmittels | Die vom qualifizierten System geförderten Partikel liegen im freigegebenen Zustand vor | Übertragungsrückstände, Rauheit oder Mikroschäden sind am Bauteil zulässig |
| Luftdruck oder Schleuderraddrehzahl, Strahlmittelmassenstrom, Düsen- oder Schleuderradanordnung und Vorschub | Maschineneingaben und Strahlgeometrie entsprechen der gelenkten Einrichtung | Tatsächliche Auftreffenergie an jeder vertieften oder geneigten Fläche |
| Almen-Intensität aus einer gültigen Sättigungskurve | Der Strahl ist in der freigegebenen Almen-Anordnung verifiziert | Eigenspannungstiefe, thermische Beständigkeit oder Ermüdungslebensdauer des Nickelbauteils |
| Bedeckungsgrad am Bauteil | Die geforderte Fläche zeigt nach freigegebener Methode die geforderten Auftreffspuren | 200 Prozent Exposition oder zusätzliche Zeit verbessert automatisch die Leistung |
| Oberflächen-, Maß- und Sauberkeitsprüfung | Rauheit, Profil, Bohrungen, Kanten und Rückstände liegen innerhalb definierter Grenzen | Das unter der Oberfläche liegende Eigenspannungsfeld oder seine Beständigkeit im Einsatz |
| XRD-Tiefenprofil und repräsentative thermisch-mechanische Prüfung | Eine festgelegte Legierung, ein Zustand und ein Prozess stützen die beanspruchte Anwendungsaussage | Übertragbarkeit auf andere Legierung, Geometrie, Wärmebehandlung oder Lastfolge |
Tabelle 2. Prozesslenkung, Bauteilabnahme und Anwendungsleistung sind getrennte Nachweisebenen.
SAE J442 und J443 behandeln Almen-Prüfmittel und Verfahren zur Bestimmung und Verifizierung der Strahlintensität; SAE J2277 behandelt die Bestimmung des Bedeckungsgrads. Maßgebend bleiben die vollständigen gelenkten Auftragsforderungen. Weder eine gültige Sättigungskurve noch vollständiger Bedeckungsgrad belegen für sich eine angestrebte Eigenspannungstiefe, Mikroschadensfreiheit, Hochtemperaturbeständigkeit oder einen Ermüdungsfaktor.
Wie werden dünne Kanten, Bohrungen und Präzisionsflächen geschützt?
Vorderkanten, dünne Schaufelblätter, Nutecken, Kühlbohrungen, Dichtstege und fertig bearbeitete Kontaktflächen können gegenüber Abrundung, Verzug, Rauheit, Verstopfung oder eingebetteten Rückständen empfindlich sein. Zeichnung oder freigegebener Prozessplan definiert Behandlungs-, Ausschluss- und Übergangszonen sowie Maskierungs- und Reinigungsverfahren.
Wo Vorrichtungskontakt oder Sichtlinie den Zugang begrenzt, kann eine qualifizierte Mehrlagenroute notwendig sein. Sie deckt die geforderte Fläche ab, ohne unbeherrschte kumulative Exposition. Sichtbarkeit allein belegt nicht, dass Auftreffwinkel und Partikelenergie der qualifizierten Einrichtung entsprechen.

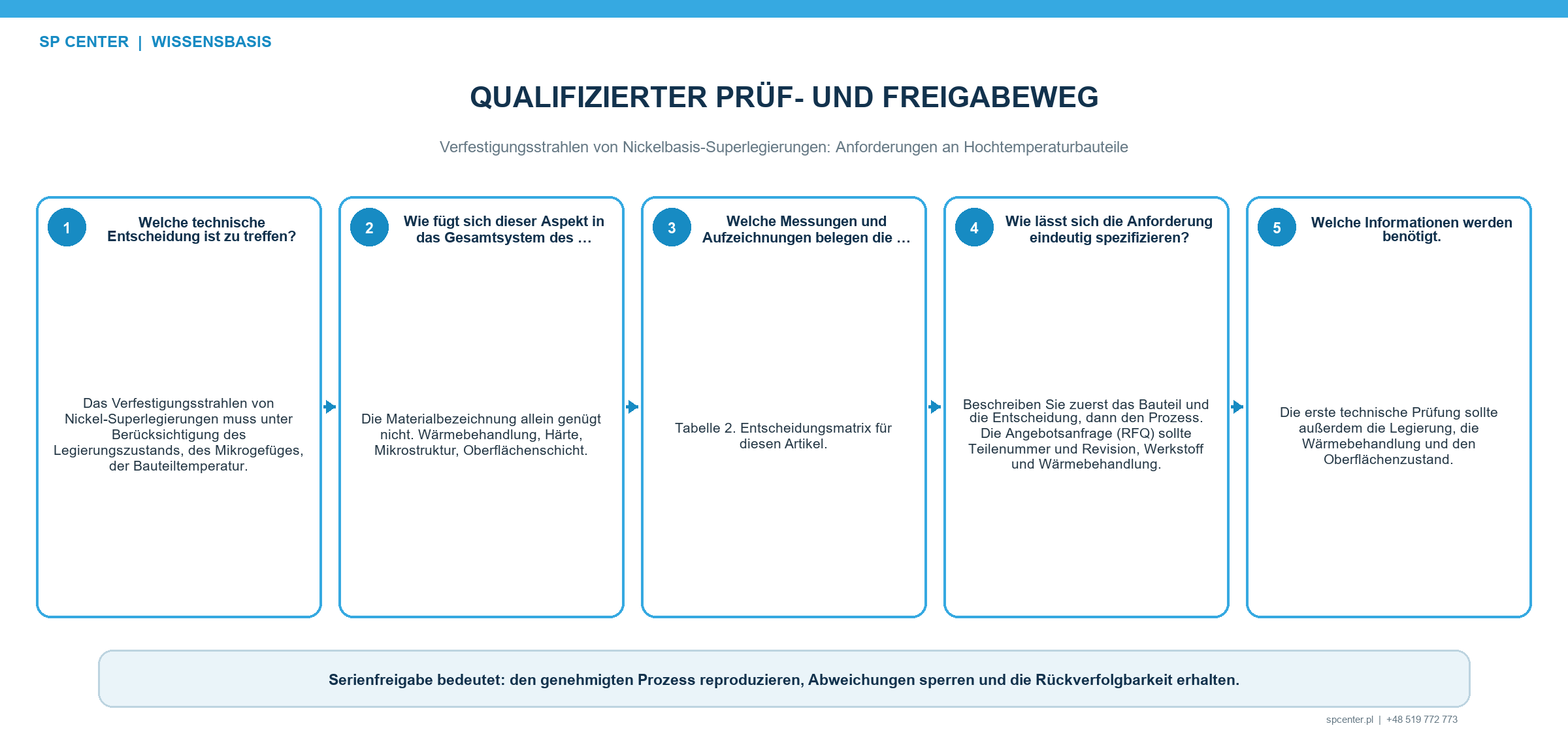

Welche Nachweise stützen eine Hochtemperaturanwendung?
Die Serienfreigabe verbindet üblicherweise Werkstoff- und Routenrückverfolgbarkeit, verifizierte Anlageneinstellungen, Strahlmittelaufzeichnungen, Almen-Intensität, Bedeckungsgrad und vorgeschriebene Bauteilprüfungen. Eine weitergehende Anwendungsaussage kann XRD-Eigenspannungstiefenprofile, gelenkten Schichtabtrag, repräsentative Geometrie, Wärmeexposition sowie Ermüdungs-, Haltezeitermüdungs-, Reibermüdungs- oder thermomechanische Ermüdungsprüfungen erfordern.
SAE AS7045 klassifiziert Eigenspannungsmessungen an metallischen Erzeugnissen und Fertigteilen. Verfahren, Messrichtung, Ort, Tiefenschritte, Unsicherheit und werkstoffspezifische Beugungsdaten müssen für die Entscheidung geeignet sein. Ein XRD-Ergebnis an einer gut zugänglichen ebenen Probe repräsentiert nicht automatisch Schaufelfuß, Nut oder Kante einer Kühlbohrung.
Welche Befunde erfordern Eingrenzung und technische Entscheidung?
- Legierung, Herstellroute oder Wärmebehandlungszustand weicht von der qualifizierten Basis ab.
- Riss, Überlappung, einschlussbezogene Anzeige, Umschmelzschicht oder unzulässiger Eingangsfehler wird gefunden.
- Strahlmittelidentität, Betriebsmischung, Sauberkeit oder Anlageneinstellung liegt außerhalb des freigegebenen Zustands.
- Der Bedeckungsgrad ist unvollständig oder reicht in eine ausgeschlossene Kante, Bohrung oder Präzisionsfläche.
- Rauheit, Profil, Maße, Bohrungszustand, Kantenradius oder Rückstände überschreiten die Grenze.
- Beschichtung, Wärmeexposition, Ausschleifen, Reparatur oder Prozessänderung war nicht Bestandteil der Qualifizierung.
Bearbeitung stoppen und betroffenes Produkt seit dem letzten verifiziert zulässigen Zustand eingrenzen. Werkstoff-, Los-, Anlagen-, Strahlmittel-, Vorrichtungs-, Almen- und Prüfnachweise sichern und die befugte Entscheidung einholen. Zusätzliches Strahlen, Polieren oder Reinigen ist keine automatische Korrektur.
Was gehört in Anfrage oder Qualifizierungsplan?
| Angabe in Anfrage oder Qualifizierung | Erforderliche Einzelheit | Bedeutung |
|---|---|---|
| Werkstoffbasis | Genaue Legierungsbezeichnung, Schmelz- oder Pulverroute, Guss-, Umform- oder additiver Zustand, Wärmebehandlung und gegebenenfalls Härte | Nickelbasis-Superlegierungen zeigen keine einheitliche Strahlantwort |
| Bauteildefinition | Gelenkte Zeichnung, kritische Merkmale, Behandlungs- und Ausschlusszonen, Übergänge, Bohrungen, dünne Kanten und Bezugsflächen | Verhindert Fehlstellen und Schäden an funktionsempfindlicher Geometrie |
| Fertigungsfolge | Zerspanung, Schleifen, Funkenerosion, Polieren, Reinigen, Verfestigungsstrahlen, Beschichten, Diffusionsbehandlung und Endbearbeitung | Späterer Abtrag oder Wärmeeintrag kann den qualifizierten Oberflächenzustand verändern |
| Strahlforderung | Maßgebende Spezifikation, Strahlmittel, Intensitätsbereich, Bedeckungsgrad, Anlagenroute und etwaige Kundenfreigabe der Bezugsquelle | Verhindert die Übernahme eines Rezepts von Stahl oder einem anderen Bauteil |
| Abnahmegrenzen | Rauheit, Profil, Maße, Kantenzustand, Sauberkeit, Strahlmittelrückstände, ZfP und Aufzeichnungen | Trennt Strahlkonformität von der Bauteilabnahme |
| Einsatz- und Validierungsaussage | Temperatur-Zeit-Verlauf, zyklische Last, Umgebung, Beschichtungssystem und geforderter Leistungsnachweis | Definiert, ob thermische Beständigkeit, Oxidation, Kriechermüdung oder TMF abgebildet werden müssen |
Tabelle 3. Eine belastbare Anfrage verknüpft Werkstoffzustand, Bauteilfunktion, Prozessfolge und Einsatznachweis.
Zusätzlich sind Bauteilgröße und -masse, Menge, Verpackungs- und Handhabungsgrenzen, Zeugnisinhalt, Freigabestatus der Bezugsquelle, Prüfumfang sowie Zuständigkeit für Abweichungen und Änderungen anzugeben. Sind maßgebende Spezifikation, Behandlungsplan oder Hochtemperatur-Abnahmeaussage unklar, ist vor der Bearbeitung eine gelenkte Klärung einzuholen.
Häufig gestellte Fragen
Können alle Nickelbasis-Superlegierungen mit demselben Prozess verfestigungsgestrahlt werden?
Nein. Legierung, Herstellroute, Kornstruktur, Wärmebehandlung, Festigkeit, Oberfläche, Geometrie und Lastfolge beeinflussen das zulässige Prozessfenster.
Eignet sich ein Prozess für Stahlbauteile auch für eine Nickelbasis-Superlegierung?
Nicht ohne Qualifizierung. Strahlmittel, Intensität, Exposition und Abnahmegrenzen werden für die tatsächliche Legierung, den Zustand und das Merkmal festgelegt.
Misst die Almen-Intensität die Eigenspannung im Bauteil?
Nein. Sie verifiziert den Strahl in einer genormten Almen-Anordnung. Die Eigenspannung im Bauteil erfordert ein geeignetes Messverfahren und eine qualifizierte Auswertung.
Bleiben Druckeigenspannungen bei jeder Turbinentemperatur stabil?
Nein. Es gibt keine allgemeine Grenztemperatur. Die Beständigkeit hängt von Legierung, Gefüge, Kaltverformung, Temperatur, Zeit, zyklischer Last und Fertigungsfolge ab.
Ist Stahlstrahlmittel für Nickelbasis-Superlegierungen immer verboten?
Nicht als allgemeine Regel. Es darf nur das nach Zeichnung, Spezifikation und Kundenforderung freigegebene Strahlmittel verwendet werden; Rückstände und spätere Wärme- oder Beschichtungsprozesse sind zu bewerten.
Kann Verfestigungsstrahlen Risse, Überlappungen oder Gussfehler reparieren?
Nein. Unzulässige Fehler benötigen vor dem Strahlen die vorgeschriebene Prüfung und eine befugte Entscheidung; sie dürfen nicht verdeckt werden.
Sollen Kühlbohrungen verfestigungsgestrahlt werden?
Nur wenn die gelenkte Definition festlegt, wie Kanten und Innenflächen behandelt oder ausgeschlossen und wie Verstopfung, eingeschlossenes Strahlmittel, Geometrie und Sauberkeit geprüft werden.
Welche Angaben benötigt eine Machbarkeitsprüfung?
Benötigt werden Legierung und Zustand, Zeichnung und Zonen, Fertigungsfolge, Spezifikation, Strahlmittel- und Intensitätsforderung, Oberflächen- und Maßgrenzen, Betriebstemperatur und Nachweise.
Die wichtigsten Punkte
- Genaue Nickelbasislegierung, Herstellroute und Wärmebehandlungszustand verwenden.
- Einen Stahl- oder anderen Superlegierungsprozess nicht ohne Qualifizierung übertragen.
- Eigenspannungsbeständigkeit als Temperatur-Zeit-Last-Frage statt als einzelne Grenztemperatur behandeln.
- Strahlmittelverträglichkeit, Fremdmaterialübertrag, Rauheit und Präzisionsmerkmale beherrschen.
- Almen-Intensität und Bedeckungsgrad von Bauteilintegrität und Einsatzleistung trennen.
- Die vollständige Fertigungsfolge einschließlich Beschichtungen und späterer Wärmeexposition qualifizieren.
Weiterführende Leitfäden von SP Center
- Eigenspannungstiefenprofil nach dem Verfestigungsstrahlen
- Verfestigungsstrahlen und Beschichtungen
- Verfestigungsstrahlen vor oder nach der Wärmebehandlung
- Oberflächenrauheit nach dem Verfestigungsstrahlen
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
4. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
6. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen und Nachweisen: Die NASA-Untersuchungen betreffen festgelegte Legierungen, Probenzustände und Expositionen. Sie stützen Mechanismus und Validierungsplanung, nicht einen allgemeinen Fertigungsparameter oder eine Grenztemperatur. Maßgebend sind vollständige gelenkte Zeichnungs-, Spezifikations- und Kundenforderungen.
