Prepojte skutočný pôvod poruchy a prevádzkovú povinnosť s procesom špecifickým pre danú funkciu, prijatím komponentu a autorizovaným postupom riadenia životnosti
Guľôčkovanie môže podporovať vybrané rotujúce a cyklicky zaťažené energetické komponenty, keď sa príslušný mechanizmus únavy iniciuje na prístupnom povrchu. Kandidátmi môžu byť prvky turbín alebo kompresorov, hriadele, spojky, ozubené kolesá a určité výslovne autorizované povrchy tlakových systémov. Rozhodnutie závisí od materiálu a stavu, geometrie, zaťaženia, teploty, korózneho prostredia, postupnosti náteru/procesu, prevádzkovej histórie a zodpovedného projektanta alebo autority pre aktíva.
Čo je potrebné vedieť pred výberom guľôčkovania?
| Technický vstup | Otázka pred guľôčkovaním | Hranica rozhodovania |
|---|---|---|
| Mechanizmus a pôvod poruchy | Je relevantná iniciácia na prístupnom povrchu, podpovrchovej alebo vnútornej? | Nepripisujte povrchovému procesu neznázornený vnútorný/podpovrchový mechanizmus |
| Materiál a stav | Aká zliatina, tepelné spracovanie, tvrdosť, náter a história výroby/opráv sa uplatňujú? | Existujúce chyby alebo nevhodný stav materiálu vyžadujú pred guľôčkovaním rozhodnutie o ďalšom postupe. |
| Prevádzkové zaťaženie | Ktoré cyklické, vibračné, tepelné, kontaktné alebo prechodné zaťaženia pôsobia na daný prvok? | Validácia musí predstavovať deklarované zaťaženie a umiestnenie |
| Teplota a prostredie | Dokáže teplota uvoľniť zvyškové napätie? Sú relevantné korózia, chémia vody alebo usadeniny? | Samotné doklady o okolitom vzduchu nedokážu preukázať výhodu v horúcej alebo korozívnej prevádzke |
| Autorizácia a riadenie životnosti | Ktorý výkres, OEM/vlastník, sektorový kód, plán opráv, interval a kontrola záznamov? | Žiadne spracovanie, kým nie je vyriešená technická alebo zmluvná cesta |
Tabuľka 1. Rozhodnutie o povrchovej úprave je obmedzené skutočným mechanizmom poruchy a cestou prevádzky.
Guľôčkovanie nie je všeobecným opatrením na predĺženie životnosti. Nedokáže odstrániť trhliny, poškodenie koróziou, chyby zvarov, stratu steny alebo nevhodný stav materiálu. Taktiež ho nemožno pripísať vnútorne iniciovanej poruche len preto, že v blízkosti povrchu vzniká tlakové zvyškové napätie.
Ktoré energetické komponenty potrebujú kvalifikáciu špecifickú pre daný prvok?
| Komponent/prvok | Možné zdôvodnenie | Primárne kvalifikačné obavy |
|---|---|---|
| Prvok lopatky alebo krúžku turbíny/kompresora | Vybraná koreňová časť, uchytenie, zaoblenie alebo iné miesto citlivé na únavu povrchu | Zliatina/povlak, ochrana tenkých hrán, prístup, drsnosť, deformácia, teplota a doklady špecifické pre daný prvok |
| Prechod hriadeľa, nápravy alebo spojky | Únava z otáčania a ohybu/torzie v blízkosti polomeru, drážkovania alebo prechodu | Dráha zaťaženia, polomer/prístup, maskovanie, rozmery, hádzavosť, povrchová úprava a reprezentatívny základ únavy |
| Prvok ozubeného kolesa alebo pohonu | Koreň zuba alebo iné miesto citlivé na kontakt/únavu povrch | Uhol nárazu, veľkosť média, lokálne pokrytie, povrchová úprava, deformácia a prenos do skutočného režimu |
| Vlastnosť tlakového systému | Iba špecificky autorizovaná aplikácia na únavu povrchu | Integrita tlakových hraníc, rozhodnutie o chybe/NDT, prostredie a oprávnenie na návrh/opravu pred guľôčkovaním |
| Predtým prevádzkovaný alebo opravený povrch | Možná obnova explicitne schváleného stavu povrchovej úpravy | Prevádzkové poškodenie, zostávajúce rozmery, odstránená tlaková vrstva, kontaminácia a rozhodnutie o autorizovanej oprave/životnosti |
Tabuľka 2. Ten istý komponent môže obsahovať ošetrené, chránené a vylúčené prvky s rôznymi rizikami prijatia.

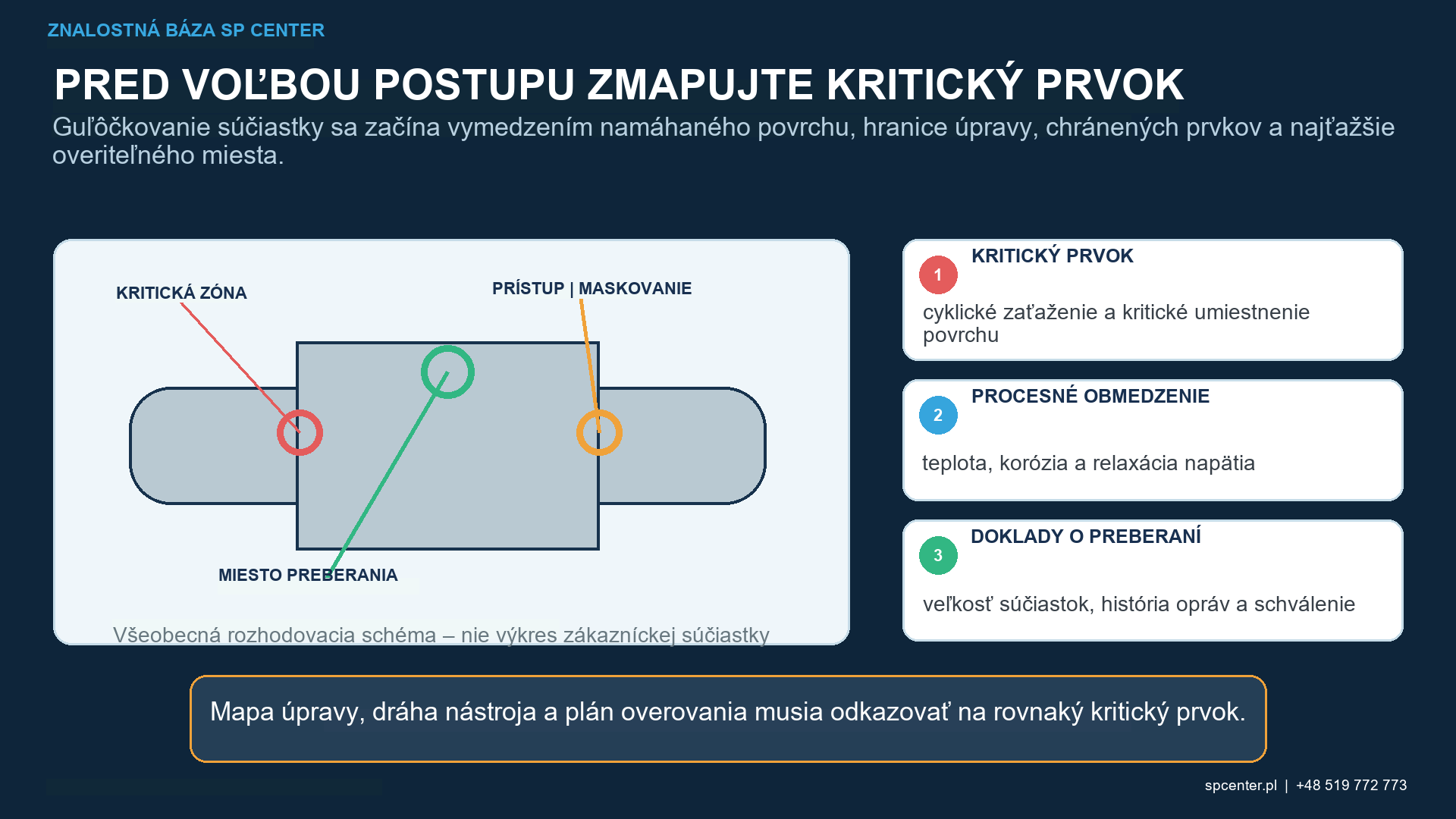

Mapa ošetrenia má označiť predpísané zóny, hranice a vylúčené oblasti a následne riešiť najhoršie prístupný prvok s najvyššou citlivosťou na poškodenie. Súčiastky tvoriace tlakovú hranicu alebo súčiastky po prevádzke vyžadujú pred guľôčkovaním príslušnú kontrolu chýb, rozmerové posúdenie a schválené rozhodnutie o oprave alebo riadení životnosti.
Ako teplota, korózia a relaxácia zvyškového napätia ovplyvňujú nárok?
Indukované pole závisí od materiálu, tvrdosti, média, intenzity, pokrytia, expozície, uhla nárazu, geometrie a vstupného stavu napätia. Jeho zachovanie môže závisieť od teploty, času, mechanického zaťaženia a prostredia. Preto výsledok okolitého zvyškového napätia alebo únavy nie je automaticky prenosný na horúcu, mokrú, korozívnu, vibračnú alebo prechodnú prevádzku.
ASTM E466-21 sa vzťahuje na skúšky únavy vzoriek s konštantnou amplitúdou riadenou silou na vzduchu pri izbovej teplote; nezahŕňa celé komponenty. Výsledky podporujú návrh iba vtedy, keď skúšobné podmienky predstavujú prevádzku alebo definovaná metóda zohľadňuje rozdiely. Energetická kvalifikácia môže vyžadovať reprezentatívne zaťaženie komponentu, teplotu, prostredie a štatistické spracovanie nad rámec tejto praxe.
Ktoré úrovne dokladov musia zostať oddelené?
| Úroveň dokladov | Na čo odpovedá | Na čo nemôže odpovedať samostatne |
|---|---|---|
| Almenova intenzita | Štandardizovaná odozva kvalifikovaného prúdu/konfigurácie | Pokrytie komponentu, profil zvyškového napätia alebo životnosť |
| Hranica pokrytia a úpravy | Pokrytie nárazom na predpísanom prístupnom povrchu schválenou metódou | Správna intenzita, absencia defektov alebo výkon |
| Akceptácia povrchu/rozmerov/NDT | Špecifikovaný stav skutočného komponentu v uvedenom štádiu procesu | Všeobecná výhoda únavy, korózie alebo tlakovej integrity |
| Meranie zvyškového napätia | Napätie v uvedených miestach, smeroch, hĺbkach a podmienkach metódy | Trvanlivosť mimo nameranej/validovanej konfigurácie |
| Validácia únavy/korózie/prevádzky | Výkon pri uvedenom materiáli, povrchu, geometrii, zaťažení, teplote a prostredí | Univerzálny prenos na iný komponent alebo prevádzku |
Tabuľka 3. Správny náhradný proces sa nesmie predkladať ako dôkaz o inom komponente alebo servisnom nároku.
Pri meraní zvyškového napätia uveďte metódu, umiestnenie, orientáciu, hĺbkovú metódu/postup odstránenia, neistotu a stav povrchu. SAE AS7045 poskytuje rámec na definovanie, kvantifikáciu a klasifikáciu zvyškových napätí v kovových výrobkoch a hotových dieloch; neprevádza jedno meranie na univerzálnu kvalifikáciu únavy alebo korózie.

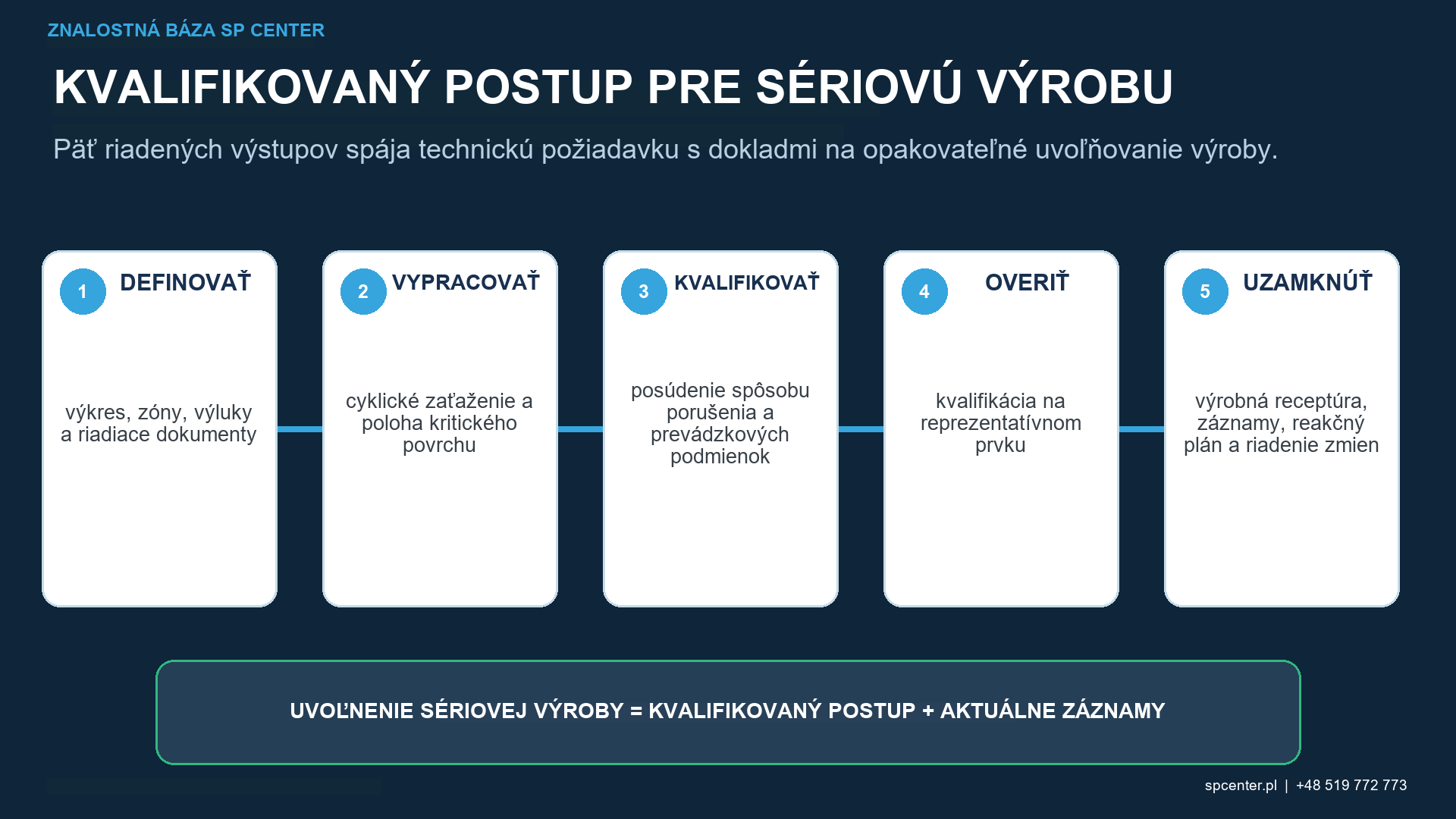

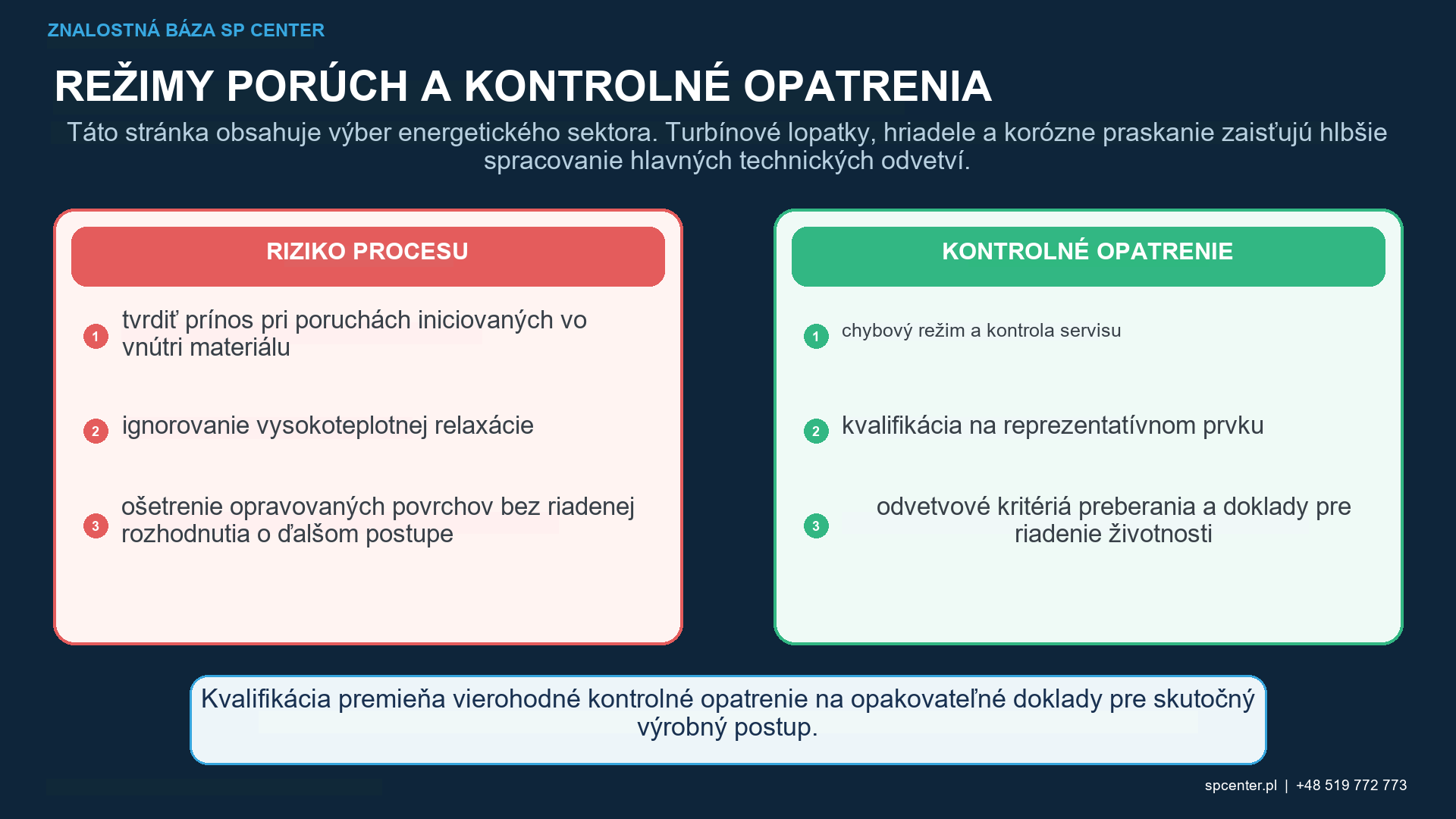

Ako sa kontroluje nová výroba, oprava a zmena?
| Udalosť | Obmedzenie/preskúmanie | Možný autorizovaný výsledok |
|---|---|---|
| Identifikovaný vnútorný alebo podpovrchový pôvod poruchy | Zastavenie kreditu za povrchovú úpravu a preskúmanie mechanizmu poruchy | Zmena konštrukcie, materiálu alebo procesu či samostatná validácia; prínos guľôčkovania sa nepredpokladá automaticky |
| Vysokoteplotná alebo korozívna prevádzka sa líši od kvalifikácie | Zadržanie prenosu a kontrola relaxačných/environmentálnych vplyvov | Reprezentatívne testovanie služby, posúdenie zvyškového napätia alebo revidované obmedzenie |
| Trhliny, poškodenie koróziou, strata steny alebo opravná zmes | Kontrola, meranie a smerovanie cez vlastníka/autorizáciu na opravu návrhu | Schválená oprava a obnovenie guľôčkovaného stavu tam, kde je to výslovne dovolené |
| Zmena stroja, média, nástrojov, geometrie, povlaku alebo kontroly | Chráňte základnú líniu a identifikujte postihnutý produkt/konfiguráciu | Cielené overenie, reprezentatívna skúška, rekvalifikácia a/alebo schválenie zákazníkom |
| Prerušený cyklus alebo odchýlka od procesu | Zadržanie dávky a posúdenie kumulatívnej hodnoty expozícia/povrch/rozmery | Autorizované zneškodnenie; žiadny automatický dodatočný cyklus |
Tabuľka 4. Rozhodnutia o oprave a predĺžení životnosti zostávajú na autorizovanom vlastníkovi/projektovej ceste.
Opätovné spracovanie nie je automatická korekcia. Dodatočná expozícia môže zmeniť drsnosť, rozmery, deformáciu, tvárnenie za studena a postupnosť povlakovania alebo tepelného spracovania. Ďalší cyklus vyžaduje zadržanie výrobku, posúdenie kumulatívnej expozície a explicitné oprávnenie.
Aké záznamy podporujú uvoľnenie?
Prepojte komponent/revíziu a identitu šarže alebo sériového čísla so schváleným strojom, médiom, nástrojmi, programom a postupnosťou procesu. Uschovajte si použité doklady o Almen, pokrytí, povrchu/rozmeroch/NDT, zvyškovom napätí alebo výkone spolu s prevádzkovým/opravným stavom, odchýlkami, zmenami a schváleniami požadovanými vlastníkom alebo zákazníkom. Neexistuje univerzálny balík uvoľnenia pre každý energetický sektor.
Ktoré komponenty energetického sektora možno zvážiť na guľôčkovanie?
Vybrané prvky turbín alebo kompresorov, hriadele, spojky, ozubené kolesá a iné rotujúce alebo cyklicky zaťažované povrchy môžu byť kandidátmi. Vhodnosť určuje skutočný pôvod poruchy, materiál, geometria, servis a konštrukčná autorita.
Môže guľôčkovanie zabrániť vnútorne iniciovanému únavovému zlyhaniu?
Povrchová úprava by sa nemala pripisovať za vnútorný alebo podpovrchový pôvod, pokiaľ toto tvrdenie výslovne nepodporuje validovaný mechanizmus. Výberu procesu musí predchádzať preskúmanie režimu poruchy.
Zostáva pole tlakových zvyškových napätí pri prevádzkovej teplote nezmenené?
Nie nevyhnutne. Relaxácia závisí od materiálu, teploty, času, zaťaženia a počiatočného stavu napätia. Započítaný profil a prínos vyžadujú základ relevantný pre prevádzku.
Preukazuje správna Almenova intenzita zvyškové napätie v turbíne alebo hriadeli?
Nie. Almenova intenzita overuje štandardizovanú odozvu prúdenia. Zvyškové napätie komponentu si vyžaduje samostatný plán merania/validácie, ak ide o akceptačnú alebo konštrukčnú premennú.
Dokáže guľôčkovanie opraviť trhlinu, koróznu jamku alebo stratu hrúbky steny?
Nie. Tieto podmienky vyžadujú detekciu, technické posúdenie a autorizované rozhodnutie o oprave alebo riadení životnosti pred akoukoľvek povrchovou úpravou.
Môže sa výrobný recept použiť na opravu počas prevádzky?
Nie automaticky. Prevádzková história, kontaminácia, poškodenie, zostávajúce rozmery, odstránený materiál a oprávnenie na opravu sa líšia od novej výroby a musia byť riešené schváleným postupom opravy.
Je ASTM E466 plnou validáciou pre energetický komponent?
Č. E466-21 zahŕňa silovo riadené axiálne skúšky vzoriek s konštantnou amplitúdou na vzduchu pri izbovej teplote. Môže podporovať program, ale sám o sebe nepredstavuje plné komponenty, rotačné ohýbanie, tepelné zaťaženie alebo korozívnu prevádzku.
Čo by mala obsahovať ponuka na cenovú ponuku pre energetický sektor?
Poskytnite riadený výkres/revíziu, materiál/stav, nový alebo prevádzkový stav, kritické vlastnosti, zaťaženie/teplotu/prostredie, nátery a postupnosť procesu, špecifikácie, intenzitu/pokrytie, povrchové/rozmerové/NDT limity, kvalifikáciu, záznamy a schválenia vlastníka/zákazníka.
Kľúčové poznatky
- Potvrďte, že deklarovaný mechanizmus poruchy pochádza z prístupného ošetreného povrchu.
- Pred výberom procesu skontrolujte materiál, prevádzkové zaťaženie, teplotu, prostredie, náter a históriu komponentu.
- Nepoužívajte guľôčkovanie na opravu trhlín, poškodenia koróziou, defektov zvarov alebo straty steny.
- Kvalifikujte skutočný prvok vrátane povrchov s najhorším prístupom a citlivých na poškodenie.
- Oddeľte Almenovu intenzitu, pokrytie, akceptáciu súčiastky, zvyškové napätia a prevádzkové vlastnosti.
- Zohľadnite relaxáciu alebo degradáciu závislú od teploty, času, zaťaženia a prostredia.
- Opravu, zmenu a prepracovanie ošetrite autorizovaným postupom riadenia životnosti.
Súvisiace príručky SP Center
- Guľôčkovanie lopatiek turbíny
- Guľôčkovanie hriadeľov a náprav
- Guľôčkovanie a korózne praskanie pod napätím
Technické zdroje
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Kompletná zmluva, výkres, sektorový kód, postup opravy od výrobcu originálnych dielov/vlastníka a požiadavky zákazníka určujú použiteľnosť a akceptáciu. Táto príručka nevytvára schválenie integrity tlaku, predĺženia životnosti ani vhodnosti na prevádzku.
