Verfestigungsstrahlen in der Energietechnik: Rotierende Bauteile, zyklische Lasten und Einsatzqualifizierung

Tatsächlichen Anrissort und Betriebszustand mit merkmalsbezogenem Prozess, Bauteilabnahme und autorisiertem Lebensdauermanagement verknüpfen

Verfestigungsstrahlen kann ausgewählte rotierende und zyklisch belastete Energiebauteile unterstützen, wenn der relevante Ermüdungsmechanismus an einer zugänglichen Oberfläche beginnt. Merkmale an Turbinen-/Verdichterbauteilen, Wellen, Kupplungen, Zahnrädern und ausdrücklich freigegebenen Bereichen drucktragender Systeme können infrage kommen. Maßgebend sind Werkstoff/Zustand, Geometrie, Last, Temperatur, Korrosionsumgebung, Beschichtungs-/Prozessfolge, Betriebshistorie und die zuständige Konstruktions- oder Betreiberfreigabe.

Auswahl des Verfestigungsstrahlens für Turbinenschaufeln Wellen Kupplungen und rotierende Energieanlagen mit Anrissort Werkstoff Betriebstemperatur Korrosionsumgebung und Instandhaltungshistorie

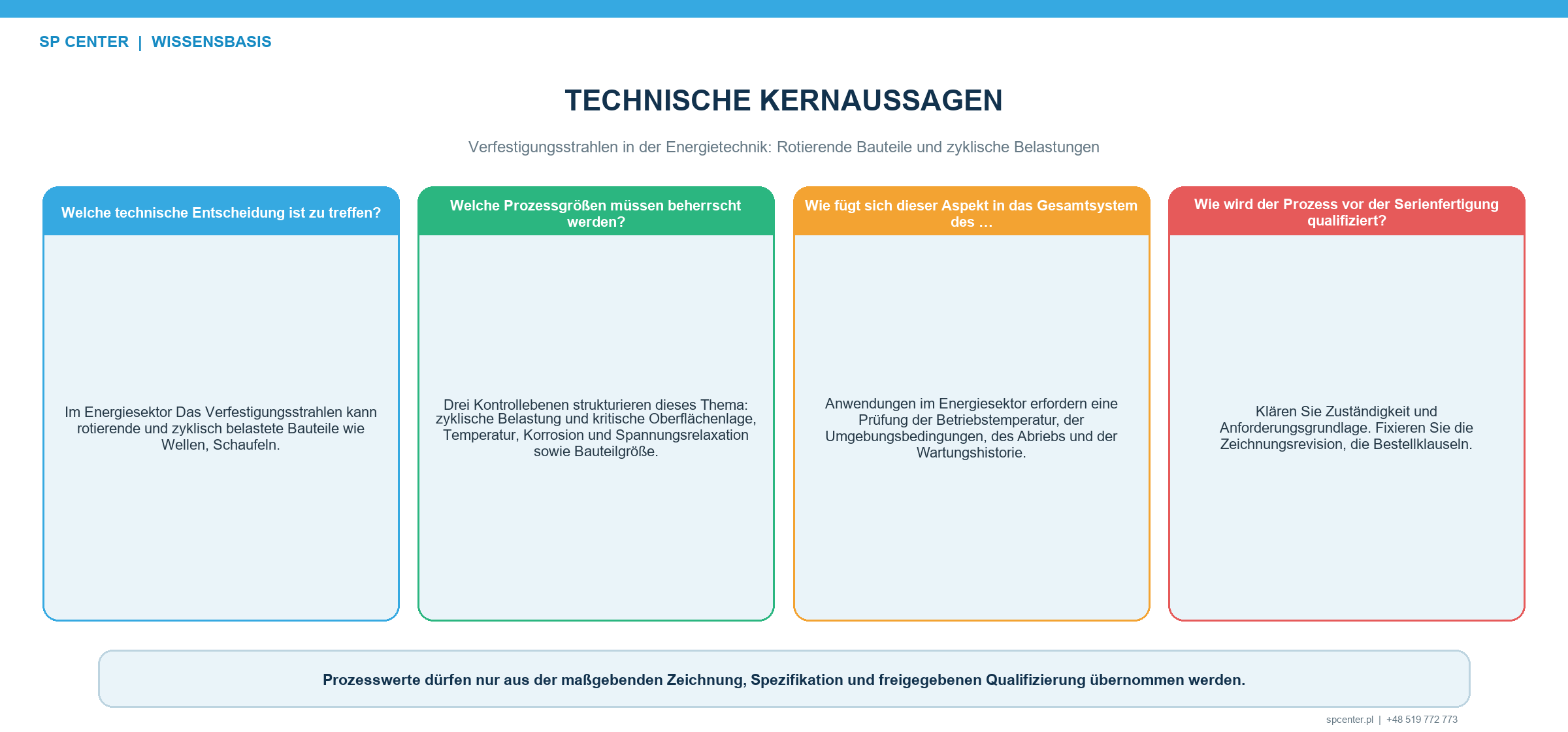

Abbildung 1. Die Prozessauswahl beginnt beim tatsächlichen Anrissort, der Einsatzumgebung und dem Bauteilzustand.

Was muss vor der Prozessauswahl bekannt sein?

Technische Eingabe Frage vor dem Strahlen Entscheidungsgrenze
Schadensmechanismus und Anrissort Liegt der relevante Anriss an der zugänglichen Oberfläche, unterhalb der Oberfläche oder im Inneren? Die Wirkung des Randschichtprozesses nicht ohne geeigneten Nachweis auf interne oder unterhalb der Oberfläche liegende Anrisse übertragen
Werkstoff und Zustand Welche Legierung, Wärmebehandlung, Härte, Beschichtung und Fertigungs-/Reparaturhistorie gelten? Vorhandene Fehler oder ungeeigneter Werkstoffzustand benötigen vor dem Strahlen eine Entscheidung
Betriebsbeanspruchung Welche zyklischen, schwingenden, thermischen, kontaktbedingten oder transienten Lasten wirken am Merkmal? Validierung muss behauptete Last und Ort abbilden
Temperatur und Umgebung Kann Temperatur Eigenspannungen relaxieren; sind Korrosion, Wasserchemie oder Ablagerungen relevant? Nachweise in Raumtemperatur/Luft belegen keinen Nutzen im heißen oder korrosiven Betrieb
Verantwortung und Lebensdauermanagement Welche Zeichnung, OEM-/Betreiberfreigabe, Branchenregel, Reparaturvorgabe, Intervalle und Aufzeichnungen gelten? Keine Bearbeitung bei ungeklärtem technischem oder vertraglichem Weg

Tabelle 1. Der tatsächliche Schadensmechanismus und Einsatzweg begrenzen die Randschichtbehandlung.

Verfestigungsstrahlen ist keine allgemeine Lebensdauerverlängerung. Es entfernt weder Risse, Korrosionsschäden, Schweißfehler, Wanddickenverlust noch einen ungeeigneten Werkstoffzustand. Ebenso darf ein Nutzen für interne Anrisse nicht allein aus oberflächennahen Druckeigenspannungen abgeleitet werden.

Welche Energiebauteile benötigen eine merkmalsbezogene Qualifizierung?

Bauteil/Merkmal Möglicher Grund Hauptpunkte der Qualifizierung
Merkmal an Turbinen-/Verdichterschaufel oder Leitschaufel Ausgewählter Fuß, Anschluss, Radius oder anderer oberflächenempfindlicher ermüdungskritischer Bereich Legierung/Beschichtung, Schutz dünner Kanten, Zugang, Rauheit, Verzug, Temperatur und merkmalsbezogene Nachweise
Wellen-, Achs- oder Kupplungsübergang Umlaufbiege-/Torsionsermüdung an Radius, Verzahnung oder Übergang Lastpfad, Radius/Zugang, Maskierung, Maße, Rundlauf, Oberfläche und repräsentative Ermüdungsgrundlage
Zahnrad oder Antriebsmerkmal Zahnfuß oder andere kontakt-/ermüdungsempfindliche Oberfläche Auftreffwinkel, Strahlmittelgröße, lokaler Bedeckungsgrad, Oberfläche, Verzug und Übertragung auf tatsächlichen Betrieb
Merkmal eines drucktragenden Systems Nur eine ausdrücklich autorisierte Anwendung gegen oberflächeninitiierte Ermüdung Integrität des drucktragenden Bereichs, Fehler-/ZfP-Entscheidung, Umgebung und Konstruktions-/Reparaturfreigabe vor dem Strahlen
Betriebsbeanspruchte oder reparierte Oberfläche Mögliche Wiederherstellung eines ausdrücklich freigegebenen Randschichtzustands Betriebsschaden, Restmaße, entfernte Druckeigenspannungsschicht, Kontamination und autorisierte Reparatur-/Lebensdauerentscheidung

Tabelle 2. Ein Bauteil kann zu behandelnde, zu schützende und auszuschließende Merkmale mit unterschiedlichen Risiken enthalten.

Der Bearbeitungsplan kennzeichnet vorgeschriebene Zonen, Grenzen und Ausschlüsse und bildet das am schwersten zugängliche sowie schadenempfindlichste Merkmal ab. Drucktragende oder bereits betriebene Bauteile benötigen vor dem Strahlen die geforderte Fehlerprüfung, Maßbewertung und autorisierte Reparatur-/Lebensdauerentscheidung.

Wie beeinflussen Temperatur, Korrosion und Eigenspannungsrelaxation die Aussage?

Das erzeugte Feld hängt von Werkstoff, Härte, Strahlmittel, Intensität, Bedeckungsgrad, Beaufschlagung, Auftreffwinkel, Geometrie und Eingangsbeanspruchung ab. Seine Stabilität kann von Temperatur, Zeit, mechanischer Last und Umgebung abhängen. Daher ist ein Eigenspannungs- oder Ermüdungsnachweis in Raumtemperatur/Luft nicht automatisch auf heißen, feuchten, korrosiven, schwingenden oder transienten Betrieb übertragbar.

ASTM E466-21 behandelt kraftgeregelte Axialversuche mit konstanter Amplitude an Proben in Luft bei Raumtemperatur und keine Vollbauteile. Ergebnisse sind für die Konstruktion nur geeignet, wenn Prüfbedingungen den Betrieb realistisch abbilden oder Abweichungen nach einer definierten Methode berücksichtigt werden.

Qualifizierung des Verfestigungsstrahlens mit Anlage Strahlmittel Werkzeug Bewegung Almen-Intensität Bedeckungsgrad Eigenspannung Oberfläche Maße Ermüdung Korrosion und betriebsnahen Nachweisen

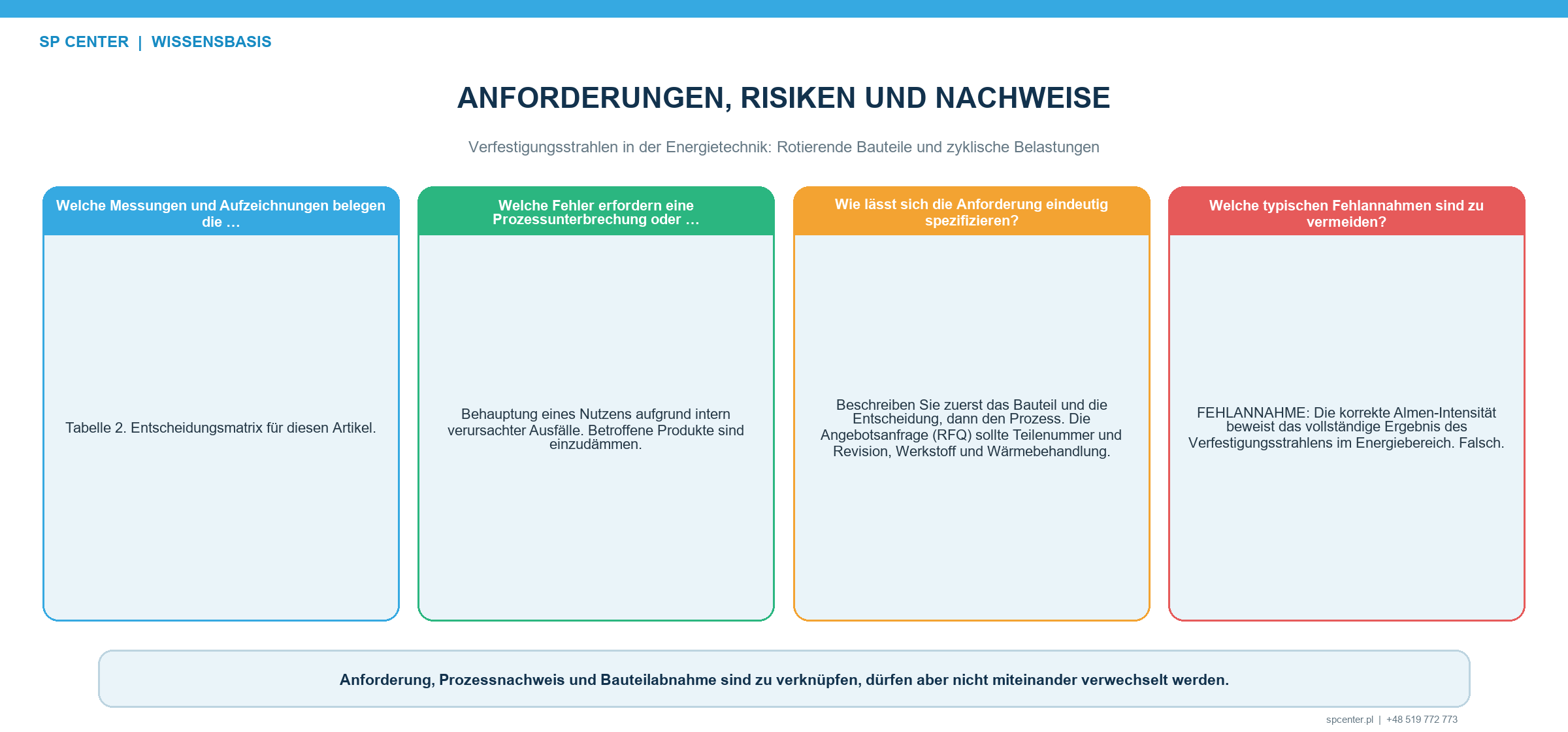

Abbildung 2. Standardisierte Verifizierung des Strahls, Bauteilabnahme und Einsatznachweis bleiben getrennte Ebenen.

Welche Nachweisebenen bleiben getrennt?

Nachweisebene Beantwortete Frage Keine alleinige Aussage
Almen-Intensität Standardisierte Reaktion des qualifizierten Strahls/Aufbaus Bedeckungsgrad, Eigenspannungsprofil oder Einsatzlebensdauer des Bauteils
Bedeckungsgrad und Bearbeitungsgrenze Einschlagsspuren auf der vorgeschriebenen zugänglichen Fläche nach freigegebener Methode Korrekte Intensität, Fehlerfreiheit oder Leistungsnutzen
Oberflächen-/Maß-/ZfP-Abnahme Vorgeschriebener Zustand des tatsächlichen Bauteils in der angegebenen Prozessstufe Allgemeiner Ermüdungs- oder Korrosionsnutzen beziehungsweise Nachweis der Druckintegrität
Eigenspannungsmessung Spannung an angegebenem Ort, Richtung und Tiefe unter den Bedingungen der Methode Dauerhaltbarkeit außerhalb der gemessenen/validierten Konfiguration
Ermüdungs-/Korrosions-/Einsatzvalidierung Leistung bei angegebenem Werkstoff, Oberfläche, Geometrie, Last, Temperatur und Umgebung Allgemeine Übertragung auf anderes Bauteil oder anderen Betrieb

Tabelle 3. Ein richtiger Prozessersatzwert darf nicht als Nachweis einer anderen Bauteil- oder Einsatzaussage dargestellt werden.

Bei einer Eigenspannungsmessung sind Methode, Ort, Richtung, Tiefenbestimmung/Abtragsschritte, Unsicherheit und Oberflächenzustand anzugeben. SAE AS7045 bietet einen Rahmen zur Definition, Quantifizierung und Klassifizierung von Eigenspannungen in metallischen Produkten und Fertigteilen; eine einzelne Messung wird dadurch nicht zur allgemeinen Ermüdungs- oder Korrosionsqualifizierung.

Wie werden Neufertigung, Reparatur und Änderungen beherrscht?

Ereignis Sperrung/Prüfung Mögliches autorisiertes Ergebnis
Interner oder unterhalb der Oberfläche liegender Anriss Anrechnung des Randschichtprozesses stoppen und Mechanismus prüfen Konstruktions-, Werkstoff- oder Prozessänderung beziehungsweise eigener Nachweis; Nutzen nicht voraussetzen
Heißer oder korrosiver Betrieb weicht von Qualifizierung ab Übertragung anhalten und Relaxations-/Umgebungseinflüsse prüfen Betriebsnahe Prüfung, Eigenspannungsbewertung oder angepasste Einsatzgrenze
Riss, Korrosionsschaden, Wanddickenverlust oder ausgeschliffene Schadstelle Prüfen, messen und über Betreiber-/Konstruktionsverantwortung führen Freigegebene Reparatur und Wiederherstellung des gestrahlten Zustands, sofern ausdrücklich erlaubt
Änderung an Anlage, Strahlmittel, Werkzeug, Geometrie, Beschichtung oder Prüfung Ausgangsstand schützen und betroffene Produkte/Konfiguration bestimmen Gezielte Verifizierung, repräsentativer Versuch, Requalifizierung und/oder Kundenfreigabe
Unterbrochener Zyklus oder Prozessabweichung Los sperren und kumulative Beaufschlagung/Oberfläche/Maße bewerten Autorisierte Entscheidung; kein automatischer weiterer Zyklus

Tabelle 4. Reparatur und Lebensdauerverlängerung verbleiben im autorisierten Betreiber-/Konstruktionsweg.

Nacharbeit ist keine automatische Korrektur. Zusätzliche Beaufschlagung kann Rauheit, Maße, Verzug, Kaltverformung und Beschichtungs-/Wärmebehandlungsfolge verändern. Ein weiterer Zyklus erfordert Produktsperrung, Bewertung der kumulativen Beaufschlagung und ausdrückliche Freigabe.

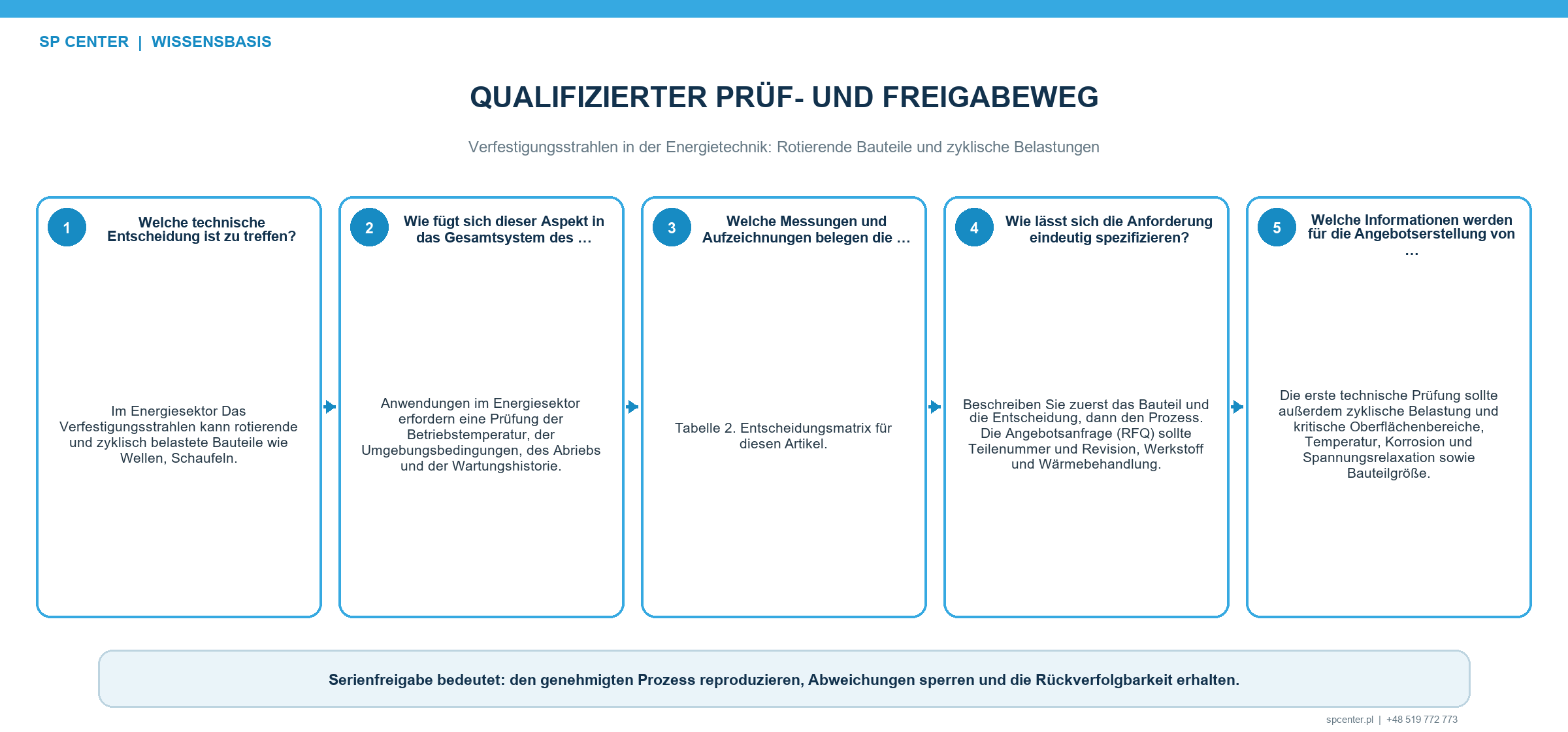

Fertigungs- und Reparaturablauf mit Lebensdauermanagement Eingangsprüfung Fehlerentscheidung Prozessqualifizierung Änderungslenkung Requalifizierung Rückverfolgbarkeit und autorisierter Freigabe
Abbildung 3. Neufertigung, Reparatur und Lebensdauerverlängerung benötigen eigene Verantwortlichkeiten, Ausgangsstände und Freigabenachweise.

Welche Aufzeichnungen stützen die Freigabe?

Bauteil/Revision und Los- oder Serienidentität werden mit freigegebener Anlage, Strahlmittel, Werkzeugen, Programm und Prozessfolge verknüpft. Aufbewahrt werden die aufgerufenen Almen-, Bedeckungsgrad-, Oberflächen-/Maß-/ZfP-, Eigenspannungs- oder Leistungsnachweise sowie Betriebs-/Reparaturstatus, Abweichungen, Änderungen und Betreiber-/Kundenfreigaben. Einen universellen Freigabedatensatz für alle Energiesektoren gibt es nicht.

Welche Energiebauteile kommen für Verfestigungsstrahlen infrage?

Ausgewählte Merkmale an Turbinen-/Verdichterbauteilen, Wellen, Kupplungen, Zahnrädern und anderen rotierenden oder zyklisch belasteten Oberflächen können geeignet sein. Entscheidend sind tatsächlicher Anrissort, Werkstoff, Geometrie, Betrieb und Konstruktionsverantwortung.

Kann Verfestigungsstrahlen einen im Bauteilinneren initiierten Ermüdungsbruch verhindern?

Die Wirkung eines Randschichtprozesses darf nicht ohne ausdrücklich validierten Mechanismus auf einen internen oder unterhalb der Oberfläche liegenden Anriss übertragen werden. Die Schadensanalyse geht der Prozessauswahl voraus.

Bleibt das Druckeigenspannungsfeld bei Betriebstemperatur unverändert?

Nicht zwingend. Relaxation hängt von Werkstoff, Temperatur, Zeit, Last und Ausgangszustand ab. Das angerechnete Profil und der Nutzen benötigen eine betriebsbezogene Grundlage.

Belegt die richtige Almen-Intensität die Eigenspannung in Schaufel oder Welle?

Nein. Die Almen-Intensität verifiziert eine standardisierte Strahlreaktion. Bauteileigenspannungen benötigen einen getrennten Mess-/Validierungsplan, wenn sie Abnahme- oder Konstruktionsgröße sind.

Kann Strahlen Risse, Korrosionsnarben oder Wanddickenverlust reparieren?

Nein. Diese Zustände benötigen Erkennung, technische Bewertung und autorisierte Reparatur- oder Lebensdauerentscheidung vor jeder Randschichtbehandlung.

Darf eine Serienrezeptur für eine Betriebsreparatur verwendet werden?

Nicht automatisch. Betriebshistorie, Kontamination, Schaden, Restmaße, Materialabtrag und Reparaturverantwortung unterscheiden sich von der Neufertigung und gehören in einen freigegebenen Reparaturweg.

Ist ASTM E466 eine vollständige Validierung eines Energiebauteils?

Nein. E466-21 behandelt kraftgeregelte Axialversuche mit konstanter Amplitude an Proben in Luft bei Raumtemperatur. Die Norm bildet allein weder Vollbauteil, Umlaufbiegung, thermischen Betrieb noch korrosive Umgebung ab.

Welche Angaben gehören in eine Anfrage aus der Energietechnik?

Benötigt werden gelenkte Zeichnung/Revision, Werkstoff/Zustand, Neu- oder Betriebszustand, kritische Merkmale, Last/Temperatur/Umgebung, Beschichtungen und Prozessfolge, Spezifikationen, Intensität/Bedeckungsgrad, Oberflächen-/Maß-/ZfP-Grenzen, Qualifizierung, Aufzeichnungen und Betreiber-/Kundenfreigaben.

Die wichtigsten Punkte

  • Bestätigen, dass der behauptete Mechanismus an der zugänglichen behandelten Oberfläche beginnt.
  • Werkstoff, Last, Temperatur, Umgebung, Beschichtung und Bauteilhistorie vor der Prozessauswahl prüfen.
  • Strahlen nicht zur Reparatur von Rissen, Korrosionsschäden, Schweißfehlern oder Wanddickenverlust verwenden.
  • Das tatsächliche Merkmal einschließlich schwierigem Zugang und schadenempfindlicher Flächen qualifizieren.
  • Almen-Intensität, Bedeckungsgrad, Bauteilabnahme, Eigenspannung und Einsatzleistung trennen.
  • Temperatur-, zeit-, last- und umgebungsabhängige Relaxation oder Schädigung berücksichtigen.
  • Reparatur, Änderung und Nacharbeit über das autorisierte Lebensdauermanagement führen.
