Propojte skutečný původ poruchy a provozní dobu s procesem specifickým pro daný prvek, přijetím komponenty a autorizovaným postupem řízení životnosti
Kuličkování může podporovat vybrané rotující a cyklicky zatěžované energetické komponenty, když se příslušný mechanismus únavy iniciuje na přístupném povrchu. Kandidáty mohou být prvky turbín nebo kompresorů, hřídele, spojky, ozubená kola a určité výslovně autorizované povrchy tlakových systémů. Rozhodnutí závisí na materiálu a stavu, geometrii, zatížení, teplotě, korozním prostředí, sledu povlaků/procesů, provozní historii a odpovědné firmě pro návrh nebo aktiva.
Co je třeba vědět před výběrem kuličkování tryskami?
| Technický vstup | Otázka před kuličkováním | Hranice rozhodnutí |
|---|---|---|
| Mechanismus a původ poruchy | Je relevantní iniciace na přístupném povrchu, podpovrchové nebo vnitřní? | Nepřipisujte povrchovému procesu neznázorněný vnitřní/podpovrchový mechanismus |
| Materiál a stav | Jaká slitina, tepelné zpracování, tvrdost, povlak a historie výroby/oprav se uplatňují? | Existující vady nebo nevhodný stav materiálu vyžadují před kuličkováním rozhodnutí o dalším postupu. |
| Provozní zatížení | Která cyklická, vibrační, tepelná, kontaktní nebo přechodná zatížení působí na daný prvek? | Validace musí odpovídat deklarovanému zatížení a umístění |
| Teplota a prostředí | Může teplota uvolnit zbytkové napětí; jsou relevantní koroze, chemie vody nebo usazeniny? | Samotné doklady z okolního vzduchu nemohou prokázat výhodu v horkém nebo korozivním provozu |
| Autorita a řízení životnosti | Který výkres, OEM/vlastník, kód sektoru, plán oprav, interval a kontrola záznamů? | Žádné zpracování, dokud není vyřešena technická nebo smluvní cesta |
Tabulka 1. Rozhodnutí o povrchové úpravě je omezeno skutečným mechanismem selhání a cestou provozu.
Kuličkování není obecným opatřením pro prodloužení životnosti. Nemůže odstranit trhliny, poškození korozí, vady svarů, ztrátu stěny nebo nevhodný stav materiálu. Nelze jej také připsat za interně iniciovanou poruchu pouze proto, že v blízkosti povrchu vzniká tlakové zbytkové napětí.
Které energetické komponenty vyžadují kvalifikaci specifickou pro daný prvek?
| Komponenta/prvek | Možné zdůvodnění | Primární kvalifikační obavy |
|---|---|---|
| Prvek lopatky nebo klapky turbíny/kompresoru | Vybraná kořenová část, uchycení, zaoblení nebo jiné místo citlivé na únavu povrchu | Slitina/povlak, ochrana tenkých hran, přístup, drsnost, deformace, teplota a doklady specifické pro daný prvek |
| Přechod hřídele, nápravy nebo spojky | Únava od rotace a ohybu/torze v blízkosti poloměru, drážkování nebo přechodu | Dráha zatížení, poloměr/přístup, maskování, rozměry, házivost, povrchová úprava a reprezentativní základ únavy |
| Prvek ozubeného kola nebo pohonu | Kořen zubu nebo jiné místo citlivé na kontakt/únavu povrch | Úhel nárazu, velikost média, lokální pokrytí, povrchová úprava, deformace a přenos do skutečného provozu |
| Prvek tlakového systému | Pouze konkrétně autorizovaná aplikace pro únavu povrchu | Integrita hranice tlaku, rozhodnutí o vadách/NDT, prostředí a autorizace návrhu/opravy před kuličkováním |
| Dříve provozovaný nebo opravovaný povrch | Možná obnova výslovně schváleného stavu povrchové úpravy | Provozní poškození, zbývající rozměry, odstraněná tlaková vrstva, kontaminace a autorizované rozhodnutí o opravě/životnosti |
Tabulka 2. Stejný komponent může obsahovat ošetřené, chráněné a vyloučené prvky s různými riziky přijetí.

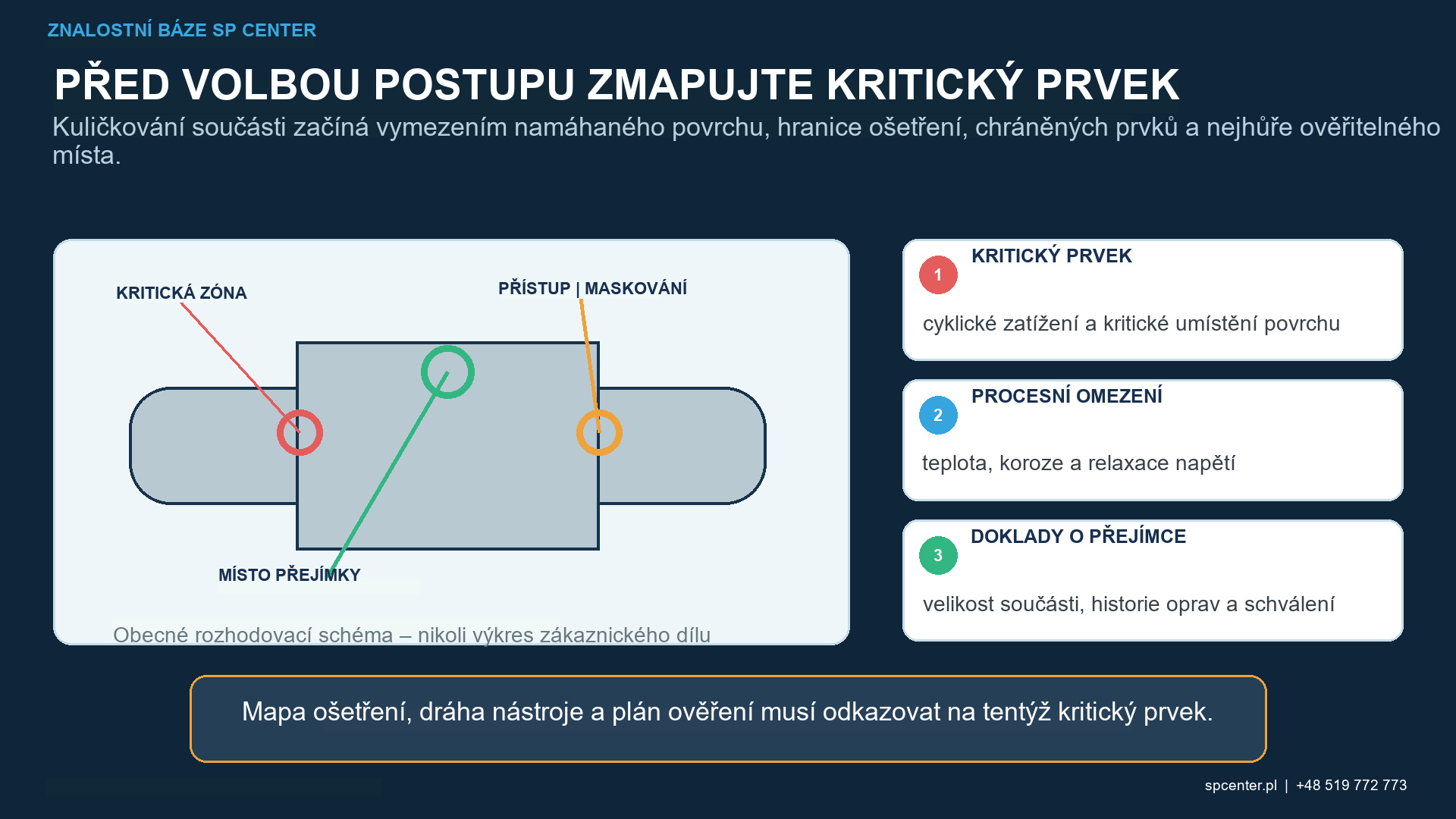

Mapa ošetření má označit předepsané zóny, hranice a vyloučené oblasti a následně řešit nejhůře přístupný prvek s nejvyšší citlivostí na poškození. Součásti tvořící tlakovou hranici nebo součásti po provozu vyžadují před kuličkováním příslušnou kontrolu vad, rozměrové posouzení a schválené rozhodnutí o opravě nebo řízení životnosti.

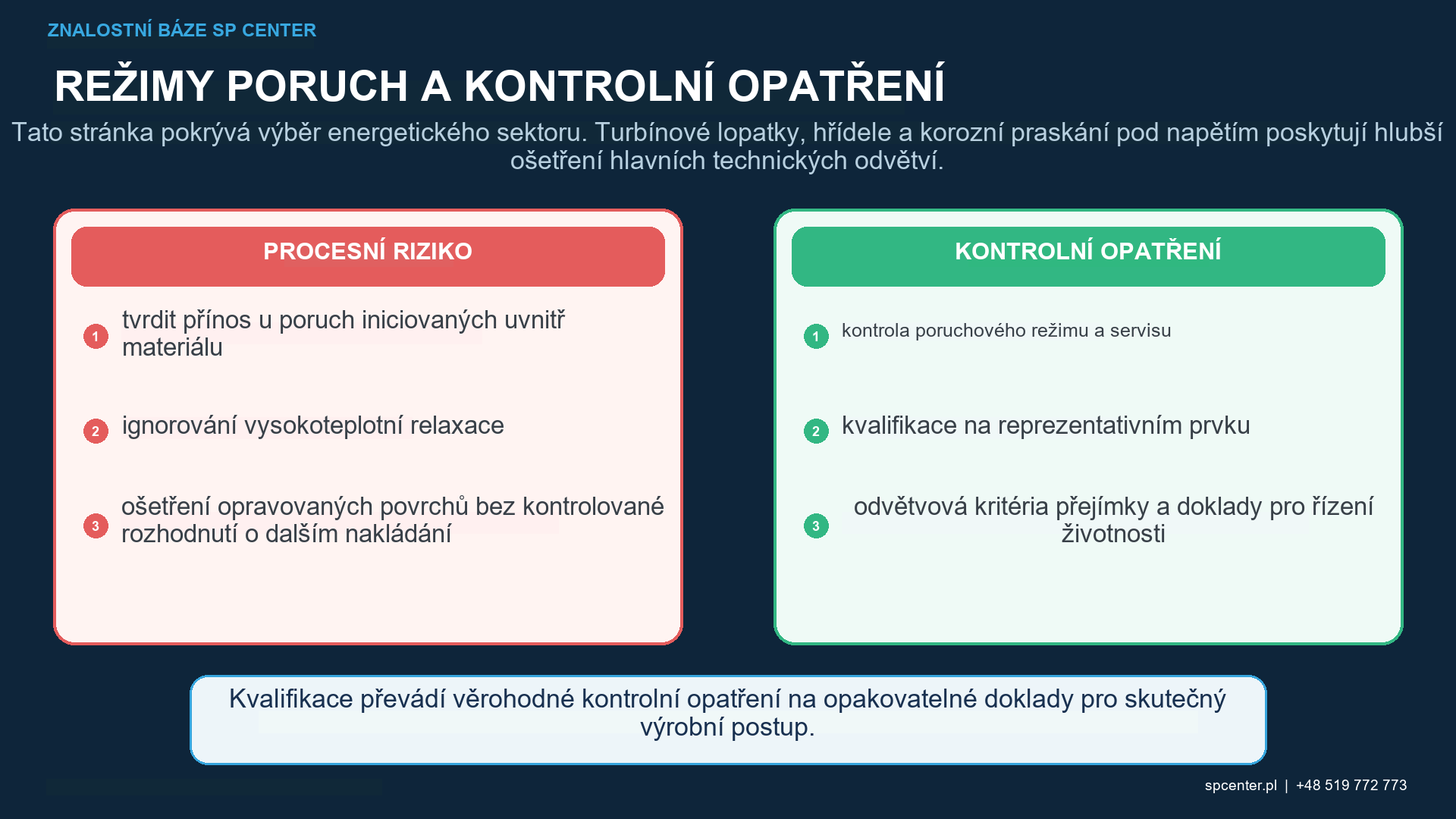

Jak teplota, koroze a relaxace zbytkového napětí ovlivňují nárok?
Indukované pole závisí na materiálu, tvrdosti, médiu, intenzitě, pokrytí, expozici, úhlu nárazu, geometrii a vstupním stavu napětí. Jeho zachování může záviset na teplotě, čase, mechanickém zatížení a prostředí. Výsledek okolního zbytkového napětí nebo únavy proto nelze automaticky přenést na horký, mokrý, korozivní, vibrační nebo přechodný provoz.
ASTM E466-21 zahrnuje zkoušky únavy vzorků s konstantní amplitudou řízené silou na vzduchu při pokojové teplotě; nezahrnuje celé komponenty. Výsledky podporují návrh pouze tehdy, když zkušební podmínky představují provoz nebo definovaná metoda zohledňuje rozdíly. Energetická kvalifikace může vyžadovat reprezentativní zatížení komponenty, teplotu, prostředí a statistické zpracování nad rámec této praxe.
Které úrovně dokladů musí zůstat oddělené?
| Úroveň dokladů | Na co odpovídá | Na co nemůže odpovědět samostatně |
|---|---|---|
| Almenova intenzita | Standardizovaná odezva kvalifikovaného proudu/konfigurace | Pokrytí součásti, profil zbytkového napětí nebo životnost |
| Hranice pokrytí a ošetření | Pokrytí nárazem na předepsaný přístupný povrch schválenou metodou | Správná intenzita, absence vad nebo výkon |
| Pokrytí povrchu/rozměrů/NDT | Specifikovaný stav skutečné součásti v dané fázi procesu | Obecná výhoda únavy, koroze nebo tlakové integrity |
| Měření zbytkového napětí | Napětí v daných místech, směrech, hloubkách a podmínkách metody | Trvanlivost mimo měřenou/validovanou konfiguraci |
| Validace únavy/koroze/provozu | Výkon za daného materiálu, povrchu, geometrie, zatížení, teploty a prostředí | Univerzální přenos na jinou součást nebo provoz |
Tabulka 3. Správný náhradní proces nesmí být předkládán jako důkaz pro jinou součást nebo servisní tvrzení.
Při měření zbytkového napětí uveďte metodu, umístění, orientaci, hloubkovou metodu/pořadí odstraňování, nejistotu a stav povrchu. SAE AS7045 poskytuje rámec pro definování, kvantifikaci a klasifikaci zbytkových napětí v kovových výrobcích a hotových dílech; nepřevádí jedno měření na univerzální kvalifikaci únavy nebo koroze.

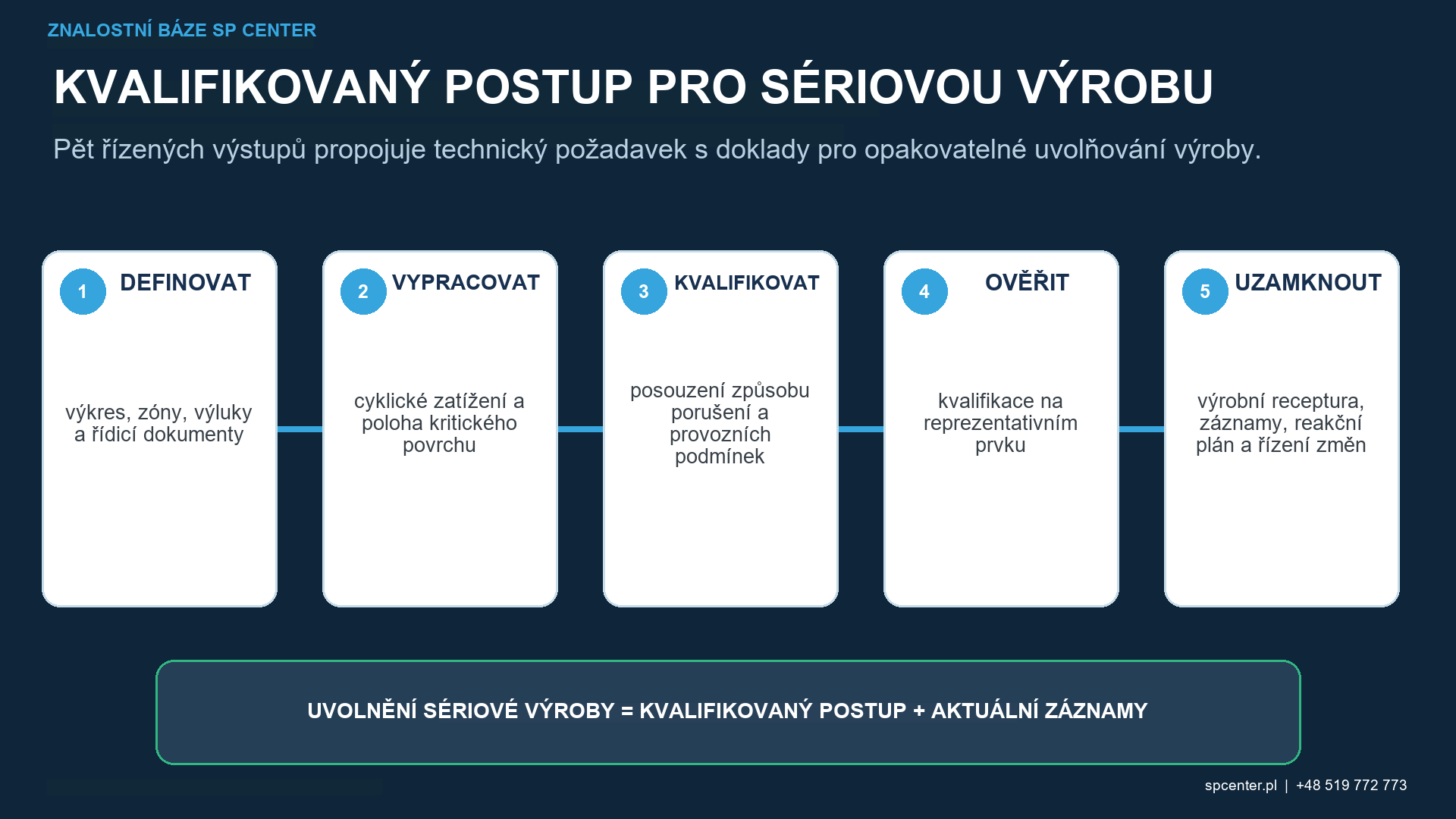

Jak se řídí nová výroba, opravy a změny?
| Událost | Omezení/přezkoumání | Možný autorizovaný výsledek |
|---|---|---|
| Identifikován vnitřní nebo podpovrchový původ selhání | Zastavení uznávání zápočtu povrchové úpravy a přezkoumání mechanismu selhání | Změna konstrukce, materiálu nebo procesu či samostatná validace; přínos kuličkování se nepředpokládá automaticky |
| Vysokoteplotní nebo korozivní provoz se liší od kvalifikace | Pozastavit přenos a zkontrolovat relaxační/environmentální vlivy | Reprezentativní testování služby, posouzení zbytkového napětí nebo revidované omezení |
| Trhlina, poškození korozí, ztráta stěny nebo opravná směs | Kontrola, měření a směrování přes vlastníka/autorizovaný návrh oprav | Schválená oprava a obnovení kuličkovaného stavu tam, kde je to výslovně dovoleno |
| Změna stroje, média, nástrojů, geometrie, povlaku nebo kontroly | Chraňte základní linii a identifikujte dotčený produkt/konfiguraci | Cílené ověření, reprezentativní zkouška, rekvalifikace a/nebo schválení zákazníkem |
| Přerušený cyklus nebo odchylka od procesu | Zadržte šarži a posouďte kumulativní expozice/povrch/rozměry | Oprávněné rozhodnutí o dalším nakládání; žádný automatický dodatečný cyklus |
Tabulka 4. Rozhodnutí o opravách a prodloužení životnosti zůstávají na autorizovaném vlastníkovi/projekčním postupu.
Přepracování není automatická korekce. Další expozice může změnit drsnost, rozměry, deformaci, tváření za studena a postup povlakování nebo tepelného zpracování. Další cyklus vyžaduje zadržení výrobku, posouzení kumulativní expozice a explicitní autorizaci.
Jaké záznamy podporují uvolnění?
Propojte identitu komponenty/revize a šarže nebo sériového čísla se schváleným strojem, médiem, nástroji, programem a procesní sekvencí. Uschovejte si použité doklady o Almen, pokrytí, povrchu/rozměrech/NDT, zbytkovém napětí nebo výkonu spolu s provozním/opravným stavem, odchylkami, změnami a schváleními požadovanými vlastníkem nebo zákazníkem. Neexistuje univerzální balíček pro uvolnění pro každý energetický sektor.
Které komponenty energetického sektoru lze zvážit pro kuličkování?
Kandidáty mohou být vybrané prvky turbíny nebo kompresoru, hřídele, spojky, ozubená kola a další rotující nebo cyklicky zatěžované povrchy. Vhodnost určuje skutečný původ poruchy, materiál, geometrie, provozní a konstrukční autorita.
Může kuličkování zabránit vnitřní únavové poruše?
Povrchová úprava by neměla být uznávána za vnitřní nebo podpovrchový původ, pokud toto tvrzení výslovně nepodporuje validovaný mechanismus. Výběru procesu musí předcházet kontrola režimu poruchy.
Zůstává pole tlakových zbytkových napětí při provozní teplotě nezměněno?
Ne nutně. Relaxace závisí na materiálu, teplotě, čase, zatížení a počátečním napjatém stavu. Započítaný profil a přínos vyžadují základ relevantní pro provoz.
Prokazuje správná Almenova intenzita zbytkové napětí v turbíně nebo hřídeli?
Ne. Almenova intenzita ověřuje standardizovanou odezvu proudu. Zbytkové napětí komponenty vyžaduje samostatný plán měření/validace, pokud se jedná o akceptační nebo konstrukční proměnnou.
Může kuličkování opravit trhlinu, korozní důlek nebo ztrátu tloušťky stěny?
Ne. Tyto podmínky vyžadují detekci, technické posouzení a autorizované rozhodnutí o opravě nebo řízení životnosti před jakoukoli povrchovou úpravou.
Lze použít výrobní recepturu pro opravu za provozu?
Ne automaticky. Provozní historie, kontaminace, poškození, zbývající rozměry, odstraněný materiál a oprávnění k opravě se liší od nové výroby a musí být řešeny schváleným postupem opravy.
Je ASTM E466 plnohodnotnou validací pro energetickou součástku?
Č. E466-21 zahrnuje zkoušky axiálních vzorků s konstantní amplitudou řízenou silou na vzduchu při pokojové teplotě. Může podporovat program, ale samo o sobě nepředstavuje plné součástky, rotační ohyb, tepelné zatížení nebo korozivní prostředí.
Co by měla obsahovat poptávka po energetickém sektoru?
Poskytněte řízený výkres/revizi, materiál/stav, nový nebo provozní stav, kritické vlastnosti, zatížení/teplotu/prostředí, povlaky a postup procesu, specifikace, intenzitu/pokrytí, povrchové/rozměrové/NDT limity, kvalifikaci, záznamy a schválení vlastníkem/zákazníkem.
Klíčové poznatky
- Potvrďte, že deklarovaný mechanismus selhání pochází z přístupného ošetřeného povrchu.
- Před výběrem procesu zkontrolujte materiál, provozní zatížení, teplotu, prostředí, povlak a historii součásti.
- Nepoužívejte kuličkování k opravě trhlin, poškození korozí, vad svarů nebo ztráty stěny.
- Kvalifikujte skutečný prvek, včetně povrchů s nejhorším přístupem a povrchů citlivých na poškození.
- Oddělte Almenovu intenzitu, pokrytí, přijetí součásti, zbytkové napětí a provozní výkon.
- Zohledněte relaxaci nebo degradaci závislou na teplotě, čase, zatížení a prostředí.
- Opravy, změny a přepracování ošetřete autorizovaným postupem řízení životnosti.
Související průvodci SP Center
- Kuličkování turbínových lopatek
- Kuličkování hřídelí a náprav
- Kuličkování a korozní praskání pod napětím
Technické zdroje
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
6. ASTM E466-21, Zkoušky axiální únavy kovových materiálů s konstantní amplitudou řízenou vodivou silou
Poznámka k normě: Použitelnost a přijetí určuje kompletní smlouva, výkres, sektorový kód, postup opravy výrobcem originálního zařízení (OEM)/vlastníkem a požadavky zákazníka. Tato příručka nevytváří schválení pro tlakovou integritu, prodloužení životnosti ani vhodnost k provozu.
Autor: Paweł Kmieć
