ISO 12686 im Geltungsbereich des automatisierten kontrollierten Verfestigungsstrahlens anwenden und Werkstoffeignung, Beschichtungsfolge, Qualifizierung und Chargennachweis verbinden
ISO 12686:1999 behandelt das automatisierte, kontrollierte Verfestigungsstrahlen metallischer Gegenstände vor der elektrolytischen oder außenstromlosen Abscheidung von Nickel oder Chrom sowie den Einsatz als Endbearbeitung. Laut ISO-Katalog wurde die erste Ausgabe 2022 bestätigt und ist weiterhin aktuell. Ihr Geltungsbereich ist enger als „jedes Verfestigungsstrahlen“: Handstrahlen und Bearbeitung mit rotierenden Lamellenwerkzeugen sind ausgeschlossen; spröde Werkstoffe gelten meist als ungeeignet. Maßgebend bleiben die vollständige Norm und die vertraglich aufgerufene Ausgabe.

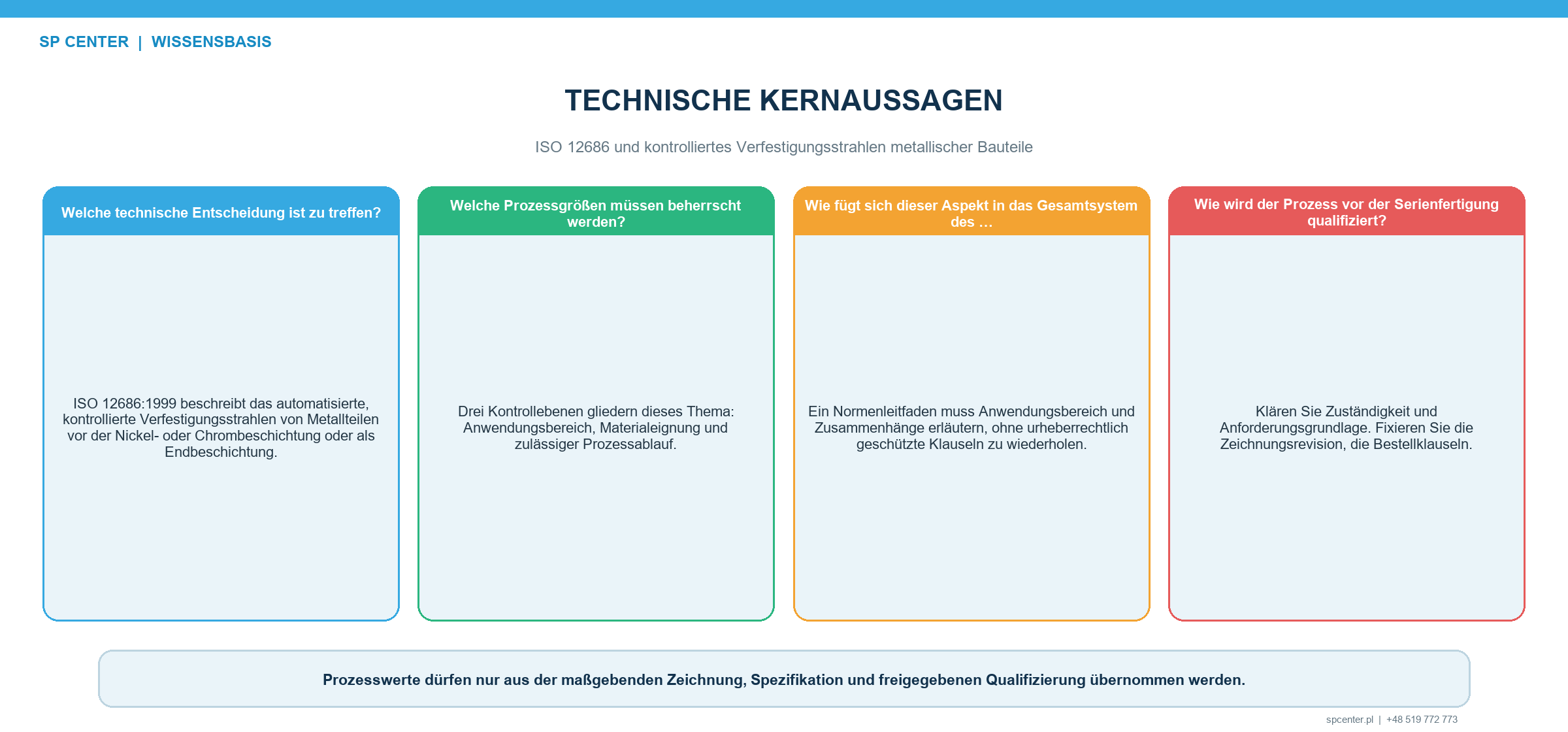

Was deckt ISO 12686 ab?
| Frage zum Geltungsbereich | Öffentliche ISO-Angabe | Folge für die Vertragsprüfung |
|---|---|---|
| Prozessart | Automatisiertes, kontrolliertes Verfestigungsstrahlen | Handstrahlen und Bearbeitung mit rotierenden Lamellenwerkzeugen nicht als eingeschlossen annehmen |
| Bauteil | Metallische Gegenstände | Werkstoff, Wärmebehandlung, Geometrie und nachgewiesene Eignung bestätigen |
| Fertigungsfolge | Vor elektrolytischer oder außenstromloser Nickel- oder Chromabscheidung oder als Endbearbeitung | Festlegen, welchen Weg und Bauteilzustand die Forderung betrifft |
| Im öffentlichen Umfang genannte Strahlmittel | Stahlguss-Strahlmittel, konditioniertes Drahtkorn, Keramikkugeln oder Glasperlen | Zulässige Sorte und Zustand folgen der gelenkten Anforderung |
| Werkstoffgrenze | Für spröde Werkstoffe meist ungeeignet; Nutzen ist durch Versuche nachzuweisen | Prozess nicht ohne werkstoffspezifischen Nachweis und Befugnis übertragen |
| Dokumentstatus | ISO 12686:1999 wurde 2022 bestätigt und ist im ISO-Katalog aktuell | Der Vertrag kann weiterhin eine bestimmte Ausgabe und Zusatzforderungen aufrufen |
Tabelle 1. Der öffentliche ISO-Datensatz ermöglicht eine Prüfung des Geltungsbereichs, ersetzt aber weder die vollständige Norm noch Kundenvorgaben.
Die Formulierung „als Endbearbeitung“ macht die Norm nicht zu einer allgemeingültigen Oberflächenvorschrift. Werkstoff, Nutzen, Intensitätsbereich, Oberflächenforderungen und Abnahme benötigen eine gelenkte Grundlage. Ebenso verdrängt der aktuelle Katalogstatus keine vertraglich festgelegte Ausgabe.
Worin unterscheidet sich Verfestigungsstrahlen vom Vorbereitungsstrahlen?
Kontrolliertes Verfestigungsstrahlen erzeugt durch gelenktes Strahlmittel, Intensität, Bedeckungsgrad, Exposition, Anlage und Aufzeichnungen eine qualifizierte mechanische Oberflächenwirkung. Strahlen zum Reinigen, Entzundern oder Aufrauen besitzt ein anderes Ziel. Eine Fläche kann beide Schritte benötigen; sie sind jedoch nicht stillschweigend austauschbar.
Zeichnung oder Fertigungsplan benennen Bearbeitungs- und Ausschlusszonen, Reihenfolge und Abnahmeverfahren je Schritt. Lautet die Anfrage nur „vor dem Beschichten strahlen“, ist vor der Prozessauswahl eine kontrollierte Klärung erforderlich.

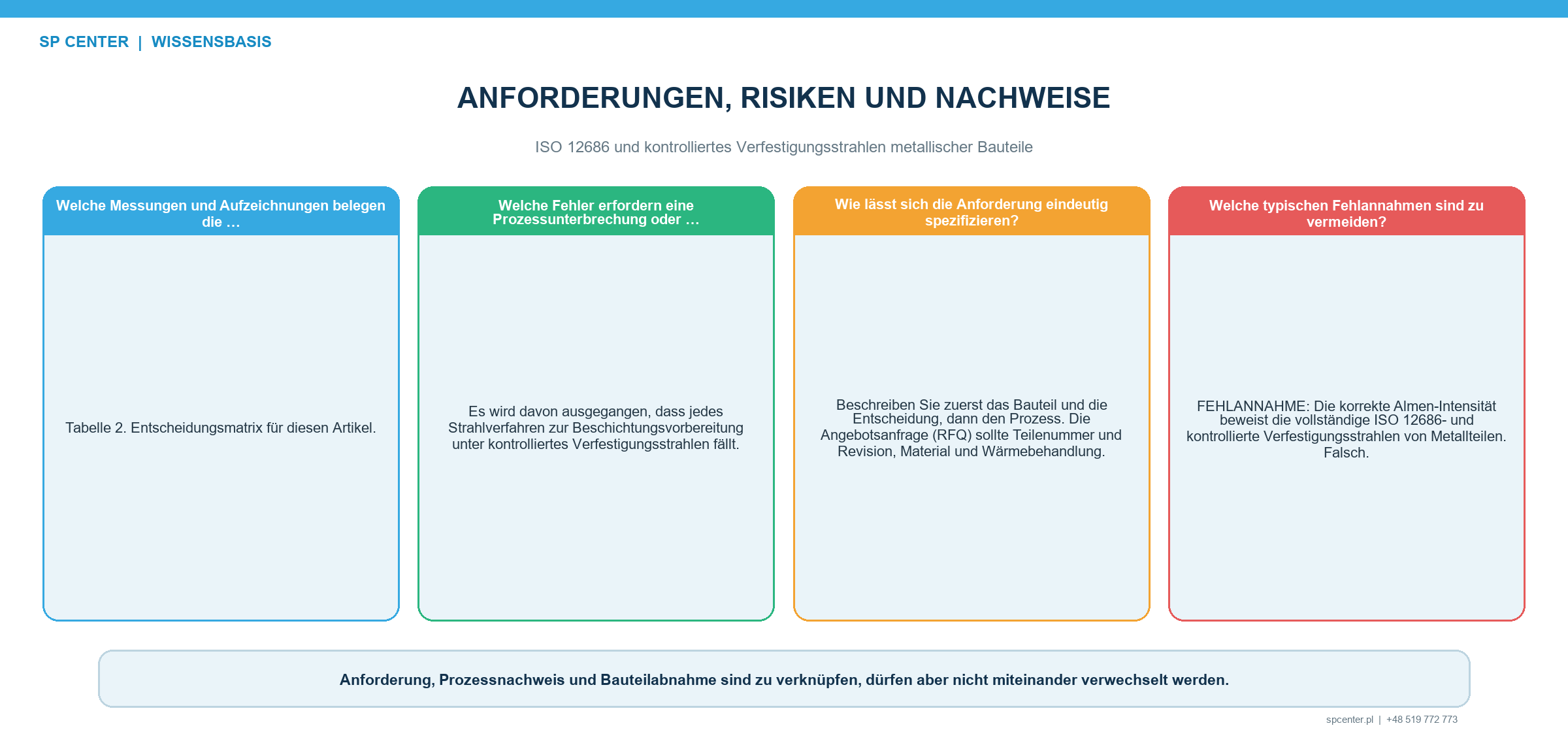

Warum ist die Nickel- oder Chromfolge wichtig?
Beim Verfestigungsstrahlen vor der Nickel- oder Chromabscheidung betrifft die technische Aussage sowohl den Zustand vor dem Beschichten als auch das fertig beschichtete Bauteil. Werkstoffvorbereitung, Strahlen, Reinigen, Handhabung, Zwischenzeit und Abscheidung bilden deshalb dort eine gelenkte Folge, wo die anwendbaren Forderungen dies vorsehen.
Aus Titel oder Kurzbeschreibung der ISO dürfen keine allgemeingültigen Zwischenzeiten, Reinigungsverfahren oder Beschichtungsparameter abgeleitet werden. Es gelten die vollständigen aufgerufenen Dokumente. Eine geänderte Beschichtung, Wärmebehandlung oder Zwischenoperation kann eine technische Neubewertung verlangen, obwohl das Strahlrezept gleich bleibt.
Wie wird die Werkstoffeignung nachgewiesen?
Zu prüfen sind Legierung, Wärmebehandlung, Härte, Geometrie, Ausgangsoberfläche und Schadensempfindlichkeit. Der öffentliche ISO-Geltungsbereich knüpft die Anwendbarkeit an Versuche, die einen Nutzen innerhalb geeigneter Intensitätsbereiche zeigen, und bezeichnet spröde Werkstoffe als meist ungeeignet. Dies ist eine Warnung vor automatischer Übertragung, kein eigenständiges Abnahmeverfahren.
Versuche verwenden repräsentative Bedingungen und die in Konstruktion oder Qualifizierung geforderten Ergebnisse. Dazu können Intensität, Bedeckungsgrad, Rauheit, Maße, Beschichtungsergebnis, Eigenspannung oder Ermüdungsnachweise gehören; nur der aufgerufene Plan bestimmt die verbindlichen Ergebnisse.

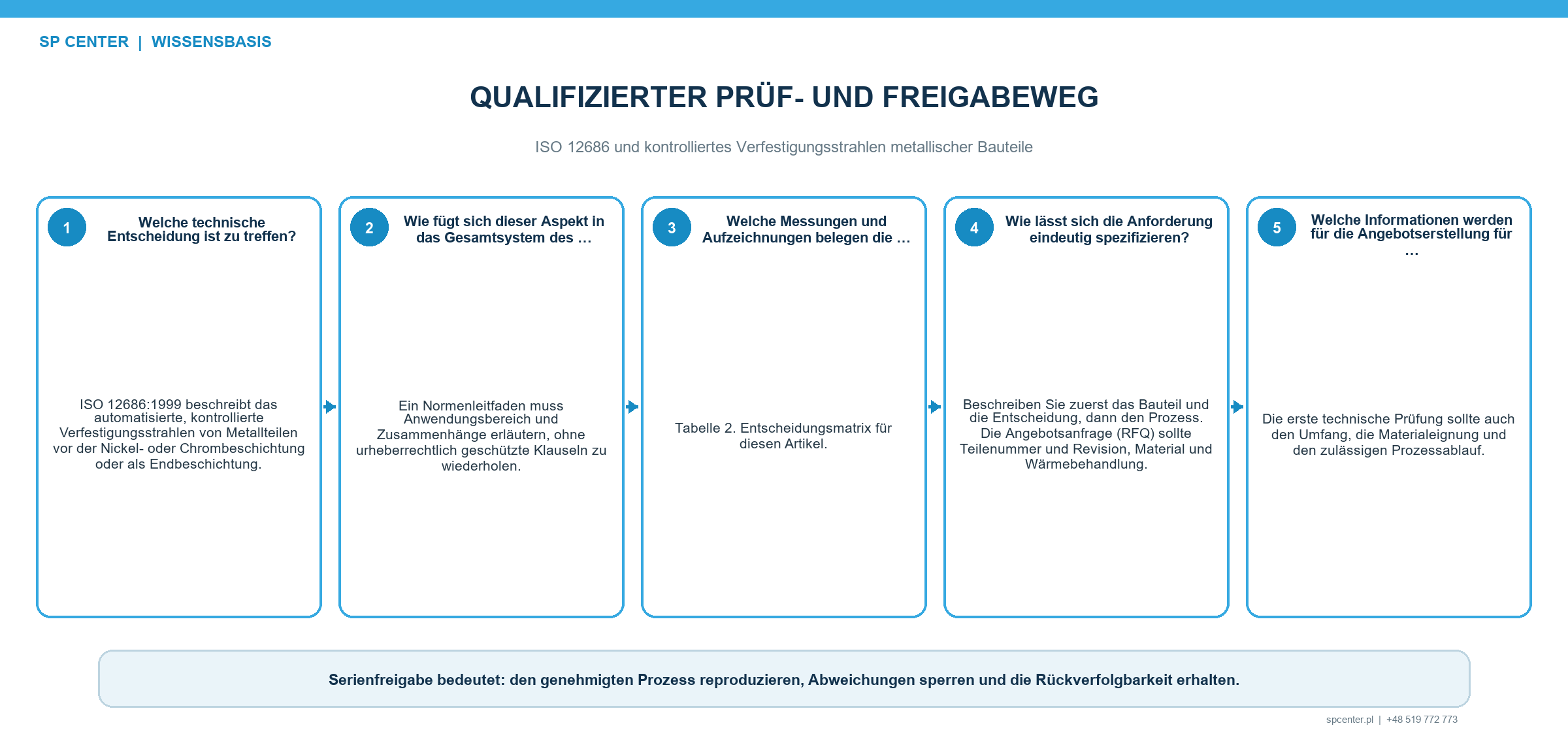

Welche Freigaben und Aufzeichnungen sind zu unterscheiden?
| Nachweisebene | Typischer gelenkter Eingang | Allein nicht nachgewiesen |
|---|---|---|
| Anforderung | Zeichnung, Bestellung, ISO-Ausgabe und Kundenvorgaben | Machbarkeit oder Qualifizierung des Bauteils |
| Prozessqualifizierung | Repräsentativer Werkstoff, Geometrie, Anlage, Strahlmittel, Vorrichtung, Folge und Prüfverfahren | Automatische Freigabe anderer Teile, Beschichtungen oder Anlagen |
| Strahlverifizierung | Anwendbares Almen-System und Sättigungsbestimmung | Bedeckungsgrad oder Bauteilleistung |
| Oberflächenabnahme | Definiertes Bedeckungsgradverfahren sowie geforderte Oberflächen- oder Maßprüfungen | Eigenspannungstiefe, Schichthaftung oder Ermüdungslebensdauer |
| Chargenfreigabe | Teil- und Losidentität, freigegebenes Programm, Strahlmittel, Prüfungen, Abweichungen und Nachweis der Fertigungsfolge | Produktzertifizierung außerhalb der aufgerufenen Abnahmegrundlage |
Tabelle 2. Prozessqualifizierung, Lieferantenfreigabe und Freigabe einer Produktionscharge sind unterschiedliche Entscheidungen.
ISO 12686 ist kein Nadcap-Produktzertifikat. Fordert der Kunde Nadcap-Akkreditierung, Quellenfreigabe, Erstmusterfreigabe oder eine weitere Qualifizierung, wird jede Forderung getrennt erfasst und nach den aktuellen Kriterien und Kundendokumenten bearbeitet.
Wie werden Intensität und Bedeckungsgrad verwendet?
Die Almen-Intensität kennzeichnet den Strahl über das anwendbare Almen-System und eine ordnungsgemäß bestimmte Sättigungskurve. Der Bedeckungsgrad beschreibt den Anteil der geforderten Fläche mit sichtbaren Einschlagspuren bei Bewertung nach freigegebenem Verfahren. Kein Ergebnis ersetzt das andere.
Messstelle, Prüfstreifentyp, Halter, Vorrichtung, Beobachtungsverfahren, Beleuchtung oder Qualifizierung eines Tracerverfahrens und Freigabeverantwortung folgen den aufgerufenen Forderungen. Intensität allein belegt weder Schichthaftung noch Eigenspannungstiefe oder Ermüdungsverhalten.
Was ist in der Serie zu beherrschen?
Teil- und Chargenidentität werden der freigegebenen Anlage, dem Strahlmittel, der Vorrichtung, dem Programm und der Fertigungsfolge zugeordnet. Aufzuzeichnen sind geforderter Strahlmittelzustand, Anlagenprüfungen, Intensitätsnachweis, Bedeckungsgrad, Oberflächen- oder Maßprüfungen, Alarme, Instandhaltung, Abweichungen und Freigabe.
Änderungen an Anlage, Düse oder Schleuderrad, Strahlmittel, Abscheider, Werkzeug, Programm, Geometrie, Vorbereitung, Beschichtungsweg oder Prüfverfahren benötigen eine dokumentierte Bewertung. Requalifizierung folgt möglicher Wirkung und maßgebenden Dokumenten, nicht einer allgemeinen Liste aus einem anderen Vertrag.
Welche Anfragen müssen vor Arbeitsbeginn geklärt werden?
| Unklare Anfrage | Technisches Risiko | Erforderliche Klärung |
|---|---|---|
| Nach ISO 12686 strahlen | Ausgabe, Weg, Werkstoff, Zonen, Intensität, Bedeckungsgrad und Folge können fehlen | Vollständige Zeichnung, Bestellklauseln und Ergebnisforderungen einholen |
| Vor dem Beschichten strahlen | Reinigen oder Aufrauen ist nicht automatisch Verfestigungsstrahlen | Klären, ob Reinigung, Textur, Eigenspannungsverbesserung oder mehrere Schritte verlangt sind |
| Einstellung eines ähnlichen Teils verwenden | Geometrie, Werkstoff, Zugang und Beschichtungsfolge können die Wirkung ändern | Übertragung mit repräsentativem Nachweis qualifizieren oder genehmigen |
| Automatisiert bedeutet rechnerüberwacht | Automatisierung und eine bestimmte Überwachungsnorm sind nicht gleichbedeutend | Geforderte Parameter, Alarme, Aufzeichnungen und Normen benennen |
| Richtige Intensität belegt Konformität | Intensität ist nur eine Prozesskenngröße | Geforderte Nachweise zu Bedeckungsgrad, Strahlmittel, Oberfläche, Maßen und Folge ergänzen |
| Bis zum Bestehen nacharbeiten | Kumulative Exposition und Fertigungsfolge können weitere Bearbeitung ausschließen | Stoppen und freigegebene technische Entscheidung einholen |
Tabelle 3. Fehlende Anforderungsgrundlagen werden geklärt, bevor Parameter gewählt oder Teile bearbeitet werden.
Wie werden Abweichungen behandelt?
Das Produkt bleibt gesperrt, wenn Prozessablauf, Werkstoffeignung, Intensität, Bedeckungsgrad, Strahlmittelzustand oder Fertigungsfolge nicht nachweisbar sind. Der letzte zulässige Zustand wird bestimmt und die Rohaufzeichnungen werden gesichert. Soweit erforderlich, wird eine kontrollierte technische oder kundenseitige Entscheidung eingeholt.
Zusätzliche Exposition oder Wiederholung der Folge ist keine automatische Reparatur. Rauheit, Maße, Kaltverfestigung, Eigenspannung oder Beschichtungsvorbereitung können sich verändern. Nacharbeit benötigt einen ausdrücklich freigegebenen Weg und erneute Abnahmenachweise.
Häufig gestellte Fragen
Ist ISO 12686:1999 noch aktuell?
Ja. Der ISO-Katalog führt ISO 12686:1999 als veröffentlicht und 2022 bestätigt. Für das Bauteil gelten dennoch die vertraglich aufgerufene Ausgabe und alle zusätzlichen Forderungen.
Gilt ISO 12686 für jeden Verfestigungsstrahlprozess?
Nein. Der öffentliche Geltungsbereich betrifft automatisiertes kontrolliertes Verfestigungsstrahlen metallischer Gegenstände vor bestimmten Nickel- oder Chromabscheidungen oder als Endbearbeitung. Andere Anwendungen können anderen Normen unterliegen.
Deckt ISO 12686 Reinigungsstrahlen ab?
Nicht automatisch. Reinigungsstrahlen dient häufig dem Entzundern, Reinigen oder Aufrauen. Sind Reinigung und Verfestigungsstrahlen erforderlich, müssen Zweck, Reihenfolge und Abnahme jedes Schritts festgelegt werden.
Sind Handstrahlen und Lamellenstrahlen eingeschlossen?
Nein. Der öffentliche ISO-Geltungsbereich schließt Handstrahlen und die Bearbeitung mit rotierenden Lamellenwerkzeugen ausdrücklich aus. Dafür wäre ein anderer freigegebener Prozess erforderlich.
Kann die Norm für spröde Werkstoffe verwendet werden?
Der öffentliche Geltungsbereich bezeichnet spröde Werkstoffe als meist ungeeignet und knüpft die Anwendbarkeit an Versuche, die den Nutzen in geeigneten Intensitätsbereichen zeigen. Ohne werkstoffspezifischen Nachweis darf nicht fortgefahren werden.
Fordert ISO 12686 eine Nadcap-Akkreditierung?
Der ISO-Katalog macht Nadcap nicht zur Produktzertifizierung. Nadcap-Akkreditierung, kundenseitige Quellenfreigabe und Vertragsforderungen sind getrennte Sachverhalte und gelten nur bei Aufruf.
Belegt die richtige Almen-Intensität die Zulässigkeit des beschichteten Teils?
Nein. Intensität kennzeichnet den Strahl unter standardisierten Bedingungen. Bedeckungsgrad, Bauteilzustand, Fertigungsfolge, Beschichtungsergebnis und weitere Abnahmekriterien bleiben getrennt.
Welche Angaben benötigt eine Anfrage?
Erforderlich sind gelenkte Zeichnung und Revision, Werkstoff und Wärmebehandlung, Strahl- und Ausschlusszonen, ISO-Ausgabe, Intensität und Bedeckungsgrad, Medienbeschränkungen, Beschichtungs- oder Endbearbeitungsfolge, Menge, Loslogik und Aufzeichnungen.
Die wichtigsten Punkte
- ISO 12686:1999 ist nach der Bestätigung im Jahr 2022 weiterhin aktuell.
- Der öffentliche Geltungsbereich betrifft automatisiertes kontrolliertes Verfestigungsstrahlen vor bestimmten Nickel- oder Chromabscheidungen oder als Endbearbeitung.
- Handstrahlen und Bearbeitung mit rotierenden Lamellenwerkzeugen sind ausgeschlossen.
- Reinigen oder Aufrauen durch Strahlen ist nicht automatisch Verfestigungsstrahlen nach ISO 12686.
- Spröde Werkstoffe erfordern besondere Vorsicht und werkstoffspezifische Nachweise.
- Vertrag, Qualifizierung, Serienlenkung und Chargenfreigabe bleiben getrennte Nachweisebenen.
