Použite ISO 12686 v rámci jeho rozsahu automatizovaného riadeného guľôčkovania a prepojte vhodnosť materiálu, postupnosť náterov, kvalifikáciu a doklady o šarži.
ISO 12686:1999 sa zaoberá automatizovaným, riadeným guľôčkovanímých predmetov pred elektrolytickým alebo autokatalytickým nanášaním niklu či chrómu alebo ako konečnou úpravou. Podľa katalógu ISO bolo prvé vydanie v roku 2022 potvrdené a zostáva platné. Rozsah normy nezahŕňa všetko guľôčkovanie: ručné guľôčkovanie a guľôčkovanie rotačným lamelovým nástrojom sú vylúčené a krehké materiály sú spravidla nevhodné. Rozhodujúce je úplné znenie normy a vydanie predpísané zmluvou.

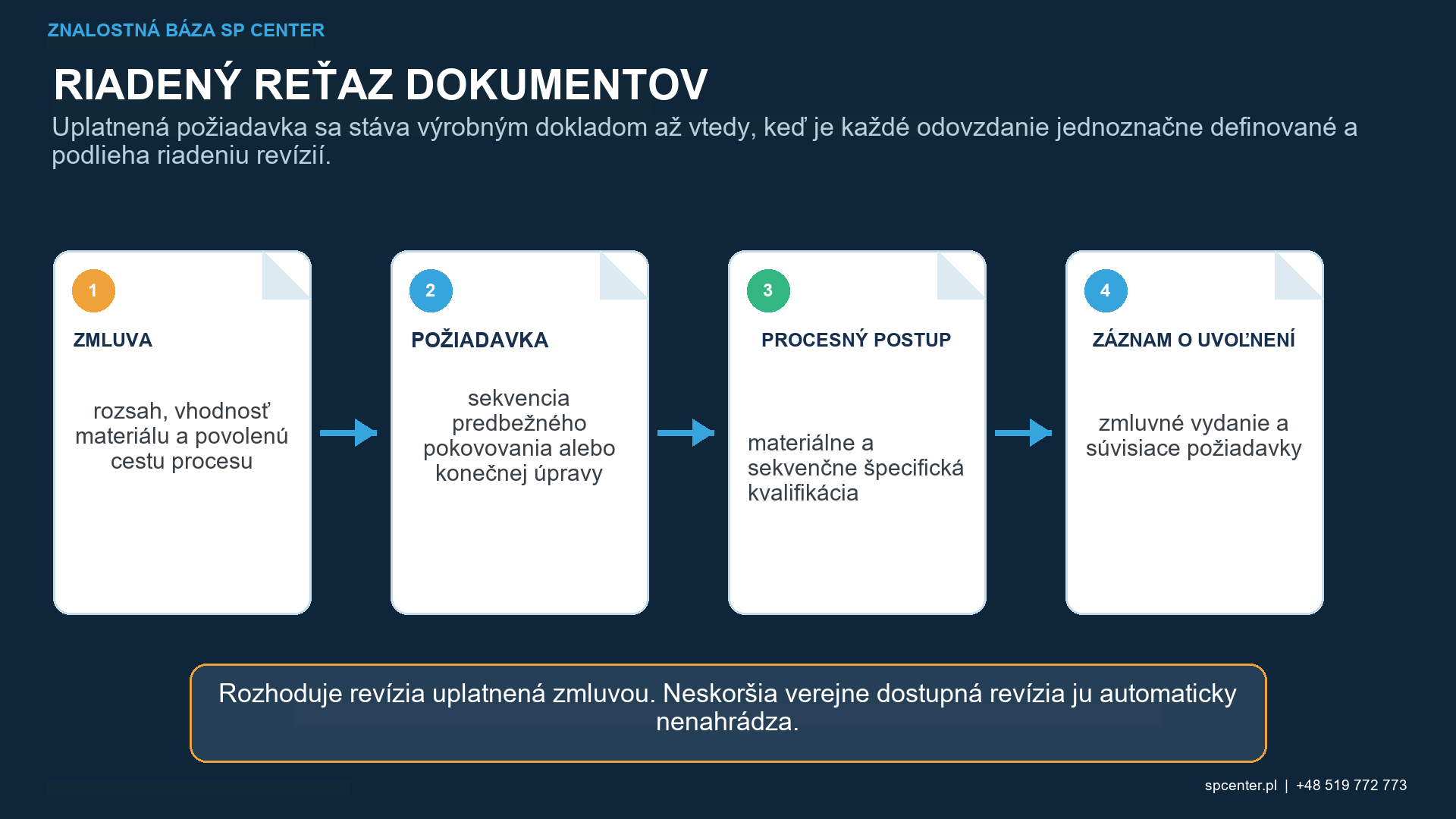

Čo zahŕňa ISO 12686?
| Otázka týkajúca sa rozsahu pôsobnosti | Verejné informácie ISO | Dôsledok preskúmania zmluvy |
|---|---|---|
| Spôsob procesu | Automatizované, riadené guľôčkovanie | Nepredpokladajte, že ručné guľôčkovanie alebo rotačné lamelové guľôčkovanie je zahrnuté |
| Komponent | Kovové predmety | Potvrďte materiál, tepelné spracovanie, geometriu a preukázanú vhodnosť |
| Postupnosť | Pred elektrolytickým alebo autokatalytickým nanášaním niklu alebo chrómu alebo ako konečná úprava | Uveďte, ktorého procesného postupu a stavu súčiastky sa požiadavka týka |
| Médium uvedené vo verejnom rozsahu pôsobnosti | Liate oceľové broky, upravený sekaný drôt, keramické broky alebo sklenené guľôčky | Skutočná povolená trieda a stav musia zodpovedať kontrolovanej požiadavke |
| Obmedzenie materiálu | Zvyčajne nevhodné pre krehké materiály; výhoda musí byť podložená skúšobnou prácou | Neprenášajte postup bez dokladov a oprávnení týkajúcich sa konkrétneho materiálu |
| Stav dokumentu | ISO 12686:1999 bolo potvrdené v 2022 a zostáva aktuálne v katalógu ISO | Zmluva sa môže stále odvolávať na špecifické vydanie alebo dodatočné požiadavky zákazníka |
Tabuľka 1. Verejný záznam ISO podporuje rozhodnutie o rozsahu, ale nenahrádza zakúpenú normu ani prenesené požiadavky zákazníka.
Fráza „ako konečná povrchová úprava“ nerobí z normy univerzálnu špecifikáciu povrchovej úpravy. Materiál, výhoda, rozsah intenzity, požiadavky na povrch a akceptácia si stále vyžadujú kontrolovaný základ. Podobne, aktuálnosť v katalógu ISO neprepisuje vydanie, na ktoré sa zmluva výslovne odvoláva.
Aký je rozdiel medzi kontrolovaným guľôčkovaním a tryskaním na prípravu náteru?
Riadené guľôčkovanie má vytvoriť kvalifikovaný mechanický účinok na povrch prostredníctvom riadenia média, intenzity, pokrytia, expozície, zariadenia a záznamov. Tryskanie na účely čistenia, odstraňovania oxidov alebo zdrsnenia sa predpisuje s iným cieľom. Povrch môže vyžadovať obe operácie, jednu však nemožno bez oznámenia nahradiť druhou.
Výkres alebo výrobný plán by mal identifikovať ošetrené a vylúčené zóny, poradie operácií a metódu akceptácie pre každý krok. Ak požiadavka uvádza iba „guľôčkovanie pred pokovovaním“, získajte riadené objasnenie pred výberom ISO 12686.
Prečo je dôležitá sekvencia niklu alebo chrómu?
Ak sa guľôčkovanie vykonáva pred nanesením niklu alebo chrómu, technické tvrdenie sa týka stavu vstupujúceho do povlakovania aj konečnej povlakovanej súčiastky. Príprava materiálu, guľôčkovanie, čistenie, manipulácia, časová prestávka a nanášanie preto tvoria jeden riadený postup všade tam, kde ich príslušné požiadavky robia relevantnými.
Nevyvodzujte z názvu alebo abstraktu normy ISO univerzálne maximálne prestávky, metódy čistenia ani parametre povlakovania. Použite úplné znenie predpísaných dokumentov. Zmena povlakového systému, tepelného spracovania alebo medzioperačného kroku môže vyžadovať technické preskúmanie, aj keď sa predpis guľôčkovania nezmenil.
Ako by sa mala stanoviť vhodnosť materiálu?
Začnite so zliatinou, stavom tepelného spracovania, tvrdosťou, geometriou, existujúcim stavom povrchu a citlivosťou na poškodenie. Verejná norma ISO uvádza, že použiteľnosť závisí od testovacej práce, ktorá preukáže prínos v rámci daných rozsahov intenzity, a že krehké materiály sú zvyčajne nevhodné. Toto je varovanie pred automatickým prenosom, nie samostatná akceptačná skúška.
Použite reprezentatívne skúšky a výstupy požadované návrhom alebo kvalifikáciou. Tieto môžu zahŕňať intenzitu, pokrytie, drsnosť, rozmery, odozvu náteru, zvyškové napätie alebo doklady o únave, ale iba použitý plán definuje, ktoré výsledky sú povinné.

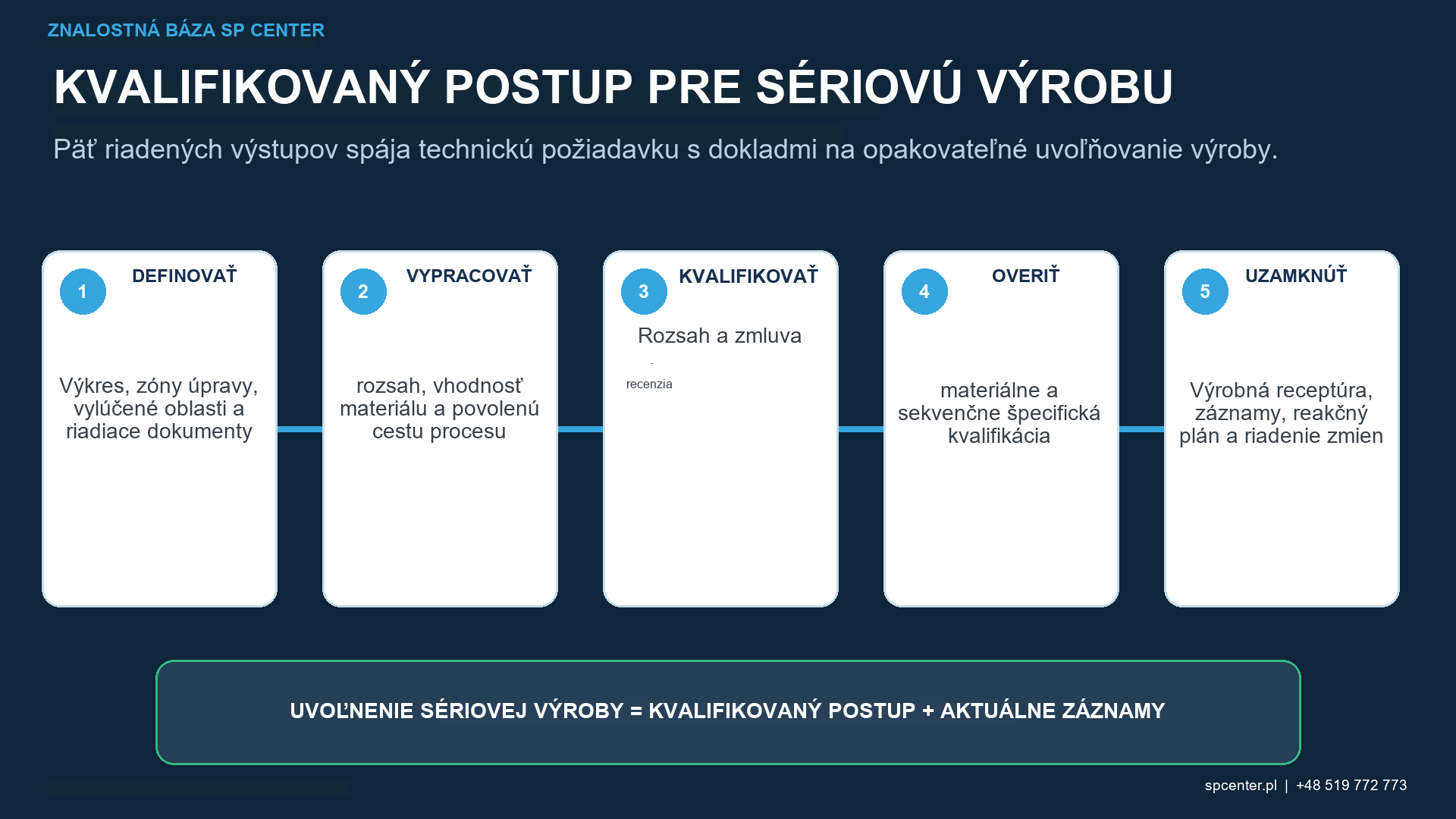

Ktoré schválenia a záznamy sú samostatné?
| Úroveň dokladov | Typický kontrolovaný vstup | Čo samotné doklady nedokazujú |
|---|---|---|
| Požiadavka | Výkres, objednávka, vydanie ISO a prenesené požiadavky zákazníka | Že diel je uskutočniteľný alebo že procesný postup je kvalifikovaný |
| Kvalifikácia procesu | Reprezentatívny materiál, geometria, vybavenie, médiá, nástroje, postupnosť a metódy akceptácie | Automatické schválenie iného dielu, náteru alebo stroja |
| Overenie toku | Použiteľný systém Almenovej intenzity a určenie saturácie | Pokrytie alebo výkonnosť komponentu |
| Prijatie povrchu | Definovaná metóda pokrytia a požadované kontroly povrchu alebo rozmerov | Hĺbka zvyškového napätia, priľnavosť náteru alebo únavová životnosť |
| Uvoľnenie šarže | Identita dielu a šarže, schválený program, médiá, kontroly, odchýlky a záznamy o postupnosti | Certifikácia produktu nad rámec uplatneného akceptačného základu |
Tabuľka 2. Kvalifikácia procesného postupu, schválenie dodávateľa a uvoľnenie výrobnej šarže sú rôzne rozhodnutia.
ISO 12686 nie je certifikát produktu Nadcap. Ak zákazník požaduje akreditáciu Nadcap, schválenie zdroja, schválenie prvého výrobku alebo inú kvalifikáciu, zaznamenajte každú požiadavku samostatne a použite aktuálne platné kritériá a dokumenty zákazníka.
Ako sa používajú intenzita a pokrytie?
Almenova intenzita charakterizuje prúd média na guľôčkovanie pomocou príslušného Almenovho systému a správne určenej krivky nasýtenia. Pokrytie opisuje podiel špecifikovaného povrchu, ktorý vykazuje známky nárazu pri posúdení schválenou metódou. Žiaden výsledok nenahrádza druhý.
Umiestnenie, označenie pásika, držiak, upínací prípravok, metóda pozorovania, osvetlenie alebo kvalifikácia stopovacej metódy a právomoc na prijatie musia zodpovedať odkazovaným požiadavkám. Netvrďte, že samotná intenzita dokazuje priľnavosť povlaku, hĺbku zvyškových napätí alebo únavovú životnosť.
Čo sa musí kontrolovať v sériovej výrobe?
Prepojte identitu dielu a dávky so schváleným strojom, médiom, upínacím prípravkom, programom a postupnosťou. Udržiavajte špecifikovaný stav pracovného média, kontroly zariadení, doklady o intenzite, záznamy o pokrytí, kontroly povrchu alebo rozmerov, alarmy, údržbu, odchýlky a autorizáciu na uvoľnenie.
Zmeny stroja, trysky alebo kolesa, média, separátora, nástrojov, programu, geometrie, prípravy, postupu nanášania povlaku alebo metódy kontroly vyžadujú zdokumentované posúdenie. Rekvalifikácia závisí od možného vplyvu a riadiacich dokumentov, nie od generického zoznamu skopírovaného z inej zmluvy.

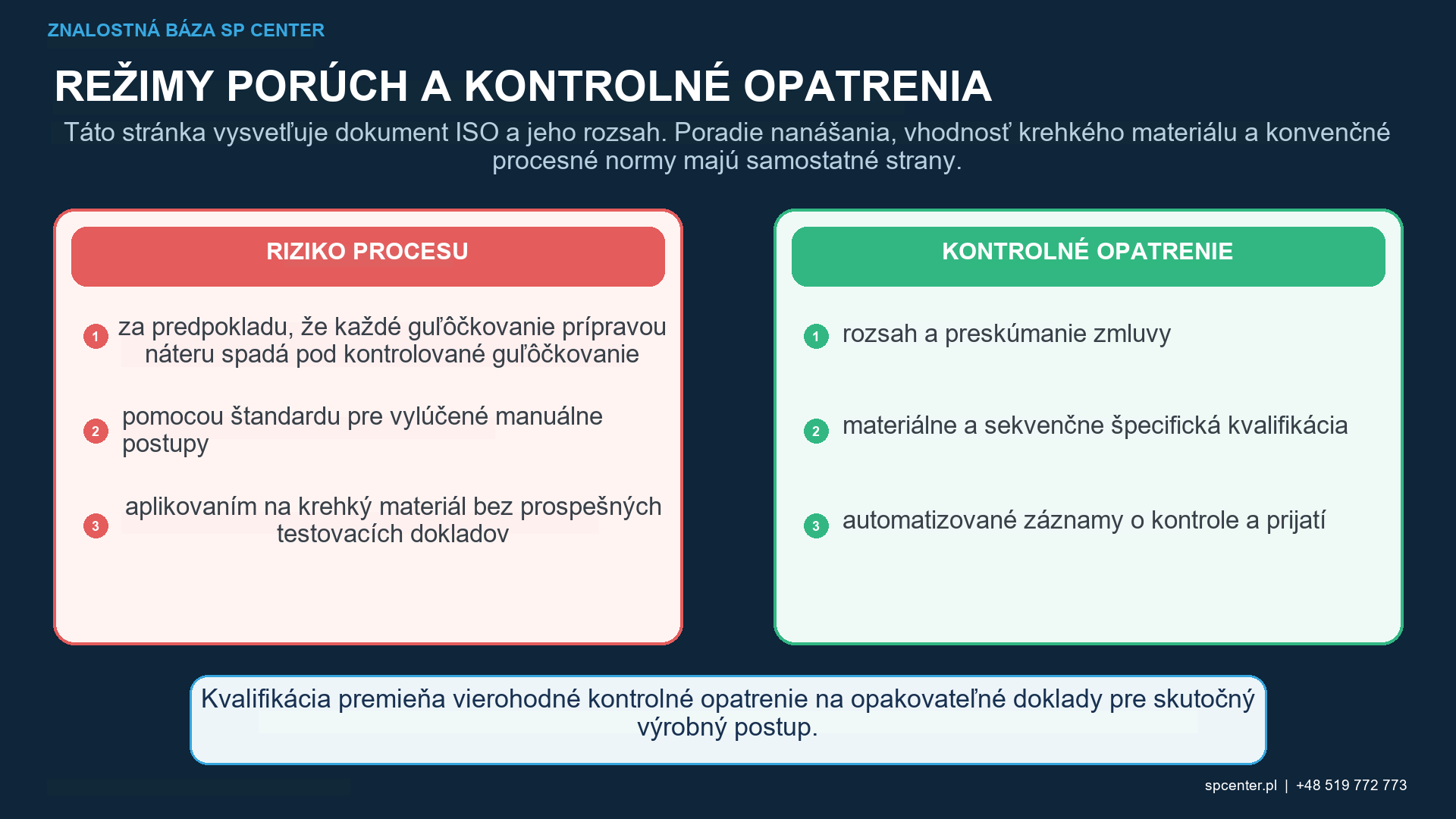

Ktoré požiadavky vyžadujú objasnenie pred začatím prác?
| Nejednoznačná požiadavka | Prečo je to nebezpečné | Kontrolované objasnenie |
|---|---|---|
| Guľôčkovať podľa ISO 12686 | Môžu chýbať údaje o vydaní, postupe, materiáli, zónach, intenzite, pokrytí a postupnosti | Získajte kompletný výkres, klauzuly objednávky a požadované výsledky |
| Príprava na pokovovanie guľôčkovaním | Čistenie alebo zdrsňovanie nie je automaticky riadené guľôčkovaním | Identifikujte, či návrh vyžaduje čistenie, textúru, zvýšenie zvyškového napätia alebo viac ako jednu operáciu |
| Použite rovnaké nastavenie ako iný diel | Geometria, materiál, prístup a postupnosť pokovovania môžu zmeniť výsledok | Kvalifikujte alebo schválite prevod s reprezentatívnymi dokladmi |
| Automatizované znamená monitorované počítačom | Automatizácia a špecifický štandard monitorovania nie sú synonymá | Uveďte požadované parametre, alarmy, záznamy a riadiace špecifikácie |
| Správna intenzita dokazuje zhodu | Intenzita je len jednou z charakteristík procesu | Pridajte požadované doklady o pokrytí, médiu, povrchu, rozmere a postupnosti |
| Prepracujte, kým neprejde skúškou | Kumulatívna expozícia a postupnosť môžu znemožniť ďalšie spracovanie | Zastavte a získajte schválené technické rozhodnutia o ďalšom postupe |
Tabuľka 3. Chýbajúce oprávnenie sa vyrieši pred výberom parametrov alebo spracovaním produktu.
Ako by sa malo zaobchádzať s nezhodným produktom?
Zastavte a izolujte produkt, keď nie je možné preukázať postup spracovania, vhodnosť materiálu, intenzitu, pokrytie, stav pracovného média alebo postupnosť. Identifikujte posledný známy prijateľný stav a uschovajte surové záznamy. Získajte kontrolované technické rozhodnutia alebo rozhodnutia zákazníka o ďalšom postupe, ak to vyžaduje akceptačná autorita.
Ďalšia expozícia alebo opakovanie postupnosti nie je automatickou opravou. Môže zmeniť drsnosť, rozmery, tvárnenie za studena, zvyškové napätie alebo prípravu náteru a môže byť zakázané. Prepracovanie vyžaduje explicitne schválený postup a obnovený doklad o prijatí.
Často kladené otázky
Je ISO 12686:1999 stále aktuálny?
Áno. Katalóg ISO identifikuje ISO 12686:1999 ako publikované a potvrdené v 2022. Preskúmanie zmluvy musí stále používať vydanie a ďalšie požiadavky uvedené pre daný komponent.
Vzťahuje sa ISO 12686 na každú operáciu guľôčkovania?
Nie. Zverejnený rozsah sa vzťahuje na automatizované, riadené guľôčkovaných výrobkov pred stanovenými procesmi nanášania niklu alebo chrómu alebo ako konečnú povrchovú úpravu. Iné použitia sa môžu riadiť inými normami alebo špecifikáciami zákazníka.
Vzťahuje sa ISO 12686 na čistenie tryskaním?
Nie automaticky. Tryskanie používané na čistenie, odstraňovanie okovín alebo vytváranie textúry má iný cieľ. Ak sa vyžaduje čistenie aj riadené guľôčkovanie, definujte a kvalifikujte každú operáciu aj ich poradie.
Sú zahrnuté manuálne guľôčkovanie a rotačné lamelové guľôčkovanie?
Nie. Verejný rozsah normy ISO výslovne vylučuje ručné guľôčkovanie a rotačné lamelové guľôčkovanie. Bol by potrebný iný schválený proces a požiadavka.
Môže sa norma použiť pre krehký materiál?
Verejný rozsah normy uvádza, že krehké materiály sú zvyčajne nevhodné a že použiteľnosť závisí od testov, ktoré preukážu prínos v daných rozsahoch intenzity. Nepokračujte bez dokladov špecifických pre daný materiál a požadovanej autority.
Vyžaduje si ISO 12686 akreditáciu Nadcap?
Katalóg ISO nerobí z Nadcap certifikáciu produktu. Akreditácia Nadcap, schválenie dodávateľa zákazníkom a zmluvné požiadavky sú samostatné záležitosti a platia iba vtedy, keď sú uplatnené.
Dokazuje správna Almenova intenzita, že pokovovaný diel je prijateľný?
Nie. Intenzita charakterizuje prúd média pri guľôčkovaní za štandardizovaných podmienok. Pokrytie, stav súčiastky, sled procesov, výsledky pokovovania a ďalšie predpísané kritériá akceptácie zostávajú oddelené.
Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?
Poskytnite riadený výkres a jeho revíziu, materiál a tepelné spracovanie, guľôčkované a vylúčené zóny, predpísané vydanie ISO, požiadavky na intenzitu a pokrytie, obmedzenia médií, sled povlakovania alebo konečnej úpravy, množstvo, pravidlá tvorby dávok a požadované záznamy.
Kľúčové poznatky
- ISO 12686:1999 zostáva aktuálny aj po potvrdení v 2022.
- Jeho zverejnený rozsah zahŕňa automatizované riadené guľôčkovanie pred stanovenými postupmi nanášania niklu alebo chrómu alebo ako konečnú úpravu.
- Ručné guľôčkovanie a rotačné lamelové guľôčkovanie nepatrí do tejto pôsobnosti.
- Čistenie alebo zdrsňovanie otryskávaním nie je automaticky guľôčkovaním podľa ISO 12686.
- Krehké materiály vyžadujú osobitnú opatrnosť a doklady špecifické pre daný materiál.
- Zmluva, kvalifikácia, sériová kontrola a uvoľnenie šarže zostávajú samostatnými úrovňami dokladov.
Súvisiace príručky SP Center
Technické referencie
2. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Tento článok sumarizuje informácie o verejnom rozsahu a inžinierske vzťahy; nereprodukuje klauzuly chránené autorskými právami. Použite kompletné dokumenty uvedené vo výkrese a zmluve.
