Používejte ISO 12686 v rámci jeho rozsahu automatizovaného řízeného kuličkování a propojte vhodnost materiálu, sekvenci povlaků, kvalifikaci a evidenci šarží.
ISO 12686:1999 se zabývá automatizovaným, řízeným kuličkováním kovových předmětů před elektrolytickým nebo autokatalytickým nanášením niklu či chromu nebo jako konečnou úpravou. Podle katalogu ISO bylo první vydání v roce 2022 potvrzeno a zůstává platné. Rozsah normy nezahrnuje veškeré kuličkování: ruční kuličkování a kuličkování rotačním lamelovým nástrojem jsou vyloučeny a křehké materiály jsou zpravidla nevhodné. Rozhodující je úplné znění normy a vydání předepsané smlouvou.
Co zahrnuje ISO 12686?
| Otázka rozsahu | Veřejné informace ISO | Důsledek přezkumu smlouvy |
|---|---|---|
| Způsob procesu | Automatizované, řízené kuličkování | Nepředpokládejte, že je zahrnuto ruční kuličkování nebo rotační lamelové kuličkování |
| Součást | Kovové předměty | Potvrďte materiál, tepelné zpracování, geometrii a prokázanou vhodnost |
| Pořadí | Před elektrolytickým nebo autokatalytickým nanášením niklu nebo chromu nebo jako konečná úprava | Uveďte, kterého procesního postupu a stavu součásti se požadavek týká |
| Médium uvedené ve veřejném rozsahu | Ocelové broky z lité oceli, upravený řezaný drát, keramické broky nebo sklo korálky | Skutečný povolený stupeň a stav musí splňovat kontrolovaný požadavek |
| Omezení materiálu | Obvykle nevhodné pro křehké materiály; přínos musí být podpořen zkušební prací | Nepřevádějte postup bez dokladů a oprávnění specifických pro daný materiál |
| Stav dokumentu | ISO 12686:1999 bylo potvrzeno v 2022 a zůstává aktuální v katalogu ISO | Smlouva se může stále odvolávat na specifické vydání nebo další požadavky zákazníka |
Tabulka 1. Veřejný záznam ISO podporuje rozhodnutí o rozsahu, ale nenahrazuje zakoupenou normu ani přenesené požadavky zákazníka.
Fráze „jako konečná úprava“ nedělá z normy univerzální specifikaci úpravy. Materiál, přínos, rozsah intenzity, požadavky na povrch a přijetí stále vyžadují kontrolovaný základ. Stejně tak aktuální certifikace v katalogu ISO nepřepisuje vydání výslovně uvedené ve smlouvě.
Jak se řízené kuličkování liší od tryskání pro přípravu nátěru?
Řízené kuličkování má vytvořit kvalifikovaný mechanický účinek na povrch prostřednictvím řízení média, intenzity, pokrytí, expozice, zařízení a záznamů. Tryskání za účelem čištění, odstraňování oxidů nebo zdrsnění se předepisuje s jiným cílem. Povrch může vyžadovat obě operace, jednu však nelze bez oznámení nahradit druhou.
Výkres nebo výrobní plán by měl identifikovat ošetřené a vyloučené zóny, pořadí operací a metodu přijetí pro každý krok. Pokud požadavek uvádí pouze „kuličkování před pokovováním“, vyžádejte si kontrolované upřesnění před výběrem ISO 12686.
Proč záleží na pořadí niklu nebo chromu?
Provádí-li se kuličkování před nanesením niklu nebo chromu, technické tvrzení se týká stavu vstupujícího do povlakování i konečné povlakované součásti. Příprava materiálu, kuličkování, čištění, manipulace, časová prodleva a nanášení proto tvoří jeden řízený postup všude tam, kde je příslušné požadavky činí relevantními.
Nevyvozujte z názvu nebo abstraktu normy ISO univerzální maximální prodlevy, metody čištění ani parametry povlakování. Použijte úplné znění předepsaných dokumentů. Změna povlakového systému, tepelného zpracování nebo mezilehlé operace může vyžadovat technické přezkoumání, i když se předpis kuličkování nezměnil.
Jak by měla být stanovena vhodnost materiálu?
Začněte se slitinou, stavem tepelného zpracování, tvrdostí, geometrií, stávajícím stavem povrchu a citlivostí na poškození. Veřejná norma ISO uvádí, že použitelnost závisí na zkušebních pracích, které prokazují přínos v daných rozsazích intenzity, a že křehké materiály jsou obvykle nevhodné. To je varování před automatickým přenosem, nikoli samostatná přejímací zkouška.
Použijte reprezentativní zkoušky a výstupy požadované návrhem nebo kvalifikací. Ty mohou zahrnovat intenzitu, pokrytí, drsnost, rozměry, odezvu povlaku, zbytkové napětí nebo doklady o únavě, ale pouze použitý plán definuje, které výsledky jsou povinné.

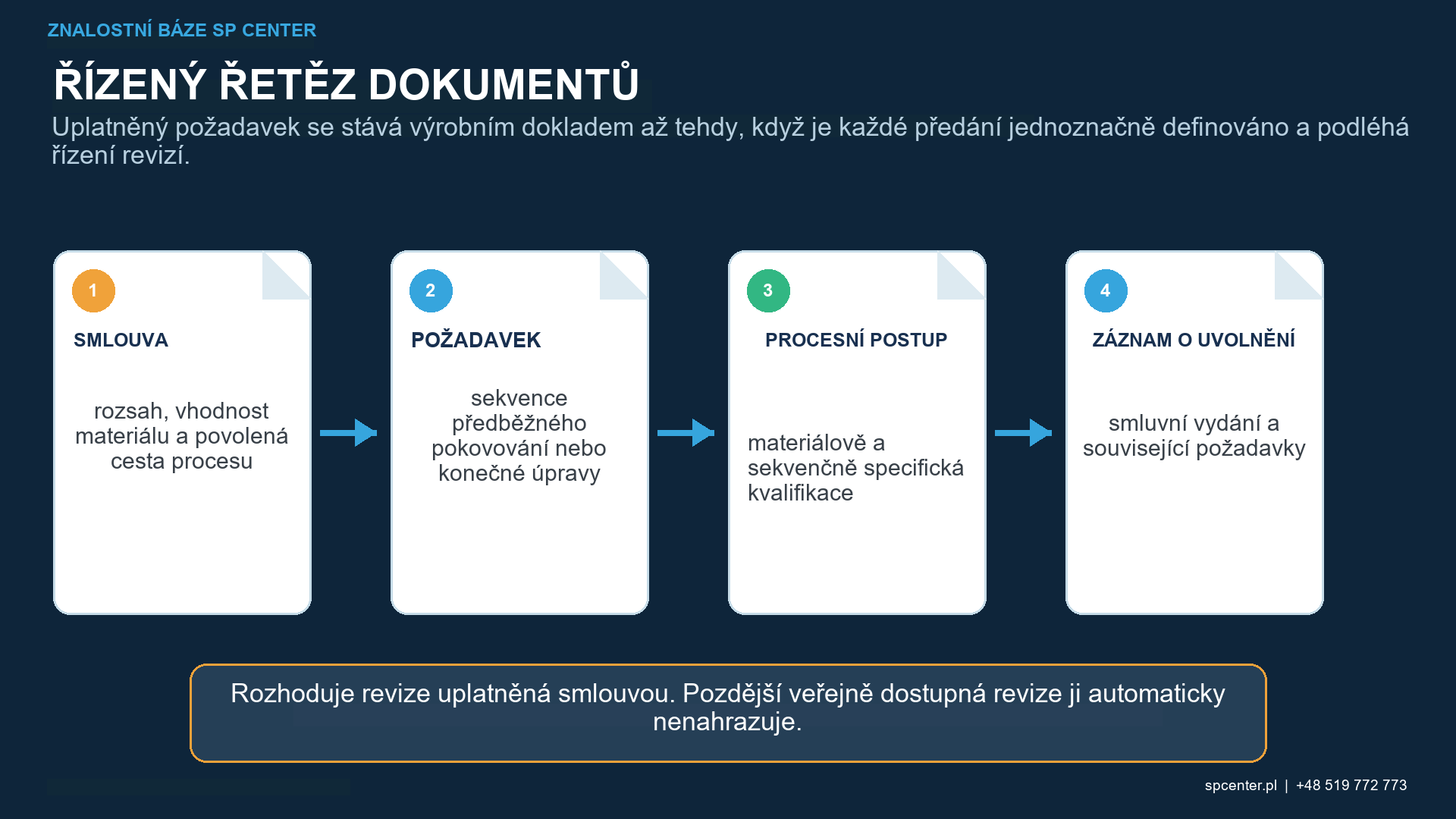

Která schválení a záznamy jsou oddělené?
| Úroveň dokladů | Typický řízený vstup | Co doklady samy o sobě nedokazují |
|---|---|---|
| Požadavek | Výkres, objednávka, edice ISO a přenesené požadavky zákazníka | Že je díl proveditelný nebo že je postup kvalifikovaná |
| Kvalifikace procesu | Reprezentativní materiál, geometrie, vybavení, média, nástroje, postup a metody přejímky | Automatické schválení dalšího dílu, povlaku nebo stroje |
| Ověření toku | Použitelný systém Almenovy intenzity a stanovení nasycení | Pokrytí nebo výkon součásti |
| Přijetí povrchu | Definovaná metoda pokrytí a požadované kontroly povrchu nebo rozměrů | Hloubka zbytkového napětí, adheze povlaku nebo únavová životnost |
| Uvolnění šarže | Identita dílu a šarže, schválený program, média, kontroly, odchylky a záznamy o postupnosti | Certifikace produktu nad rámec uplatněného akceptačního základu |
Tabulka 2. Kvalifikace procesního postupu, schválení dodavatele a uvolnění výrobní šarže jsou různá rozhodnutí.
ISO 12686 není certifikát produktu Nadcap. Pokud zákazník požaduje akreditaci Nadcap, schválení zdroje, schválení prvního výrobku nebo jinou kvalifikaci, zaznamenejte každý požadavek samostatně a použijte aktuální platná kritéria a dokumenty zákazníka.
Jak se používají intenzita a pokrytí?
Almenova intenzita charakterizuje proud média pro kuličkování pomocí příslušného Almenova systému a správně stanovené saturační křivky. Pokrytí popisuje podíl specifikovaného povrchu vykazujícího známky nárazu při posouzení schválenou metodou. Žádný z výsledků nenahrazuje druhý.
Umístění, označení pásku, držák, upínací přípravek, metoda pozorování, osvětlení nebo kvalifikace stopovací metody a pravomoc k přijetí musí odpovídat odkazovaným požadavkům. Netvrďte, že samotná intenzita dokládá přilnavost povlaku, hloubku zbytkových napětí nebo únavovou životnost.
Co musí být kontrolováno v sériové výrobě?
Propojte identitu dílu a šarže se schváleným strojem, médiem, upínacím přípravkem, programem a sekvencí. Udržujte specifikovaný stav pracovního média, kontroly zařízení, evidenci intenzity, záznamy o pokrytí, kontroly povrchu nebo rozměrů, alarmy, údržbu, odchylky a autorizaci uvolnění.
Změny stroje, trysky nebo kola, média, separátoru, nástrojů, programu, geometrie, přípravy, postupu povlakování nebo metody kontroly vyžadují zdokumentované posouzení. Rekvalifikace závisí na možném dopadu a řídících dokumentech, nikoli na obecném seznamu zkopírovaném z jiné smlouvy.
Které požadavky vyžadují vyjasnění před zahájením práce?
| Nejednoznačný požadavek | Proč je to nebezpečné | Řízené objasnění |
|---|---|---|
| Kuličkovat podle ISO 12686 | Může chybět vydání, postup, materiál, zóny, intenzita, pokrytí a pořadí | Získejte kompletní výkres, klauzule objednávky a požadované výsledky |
| Příprava k pokovování kuličkováním | Čištění nebo zdrsňování není automaticky řízeno kuličkováním | Určete, zda návrh vyžaduje čištění, texturu, zvýšení zbytkového napětí nebo více než jednu operaci |
| Použijte stejné nastavení jako u jiného dílu | Geometrie, materiál, přístup a pořadí pokovování mohou změnit výsledek | Kvalifikujte nebo schválejte přenos s reprezentativními doklady |
| Automatizovaný znamená monitorovaný počítačem | Automatizace a specifický monitorovací standard nejsou synonyma | Uveďte požadované parametry, alarmy, záznamy a řídící specifikace |
| Správná intenzita prokazuje shodu | Intenzita je pouze jednou z charakteristik procesu | Přidejte požadované doklady o pokrytí, médiu, povrchu, rozměru a sekvenci |
| Přepracujte, dokud neprojde | Kumulativní expozice a sekvence mohou znemožnit další zpracování | Zastavte a získejte schválená technická rozhodnutí o dalším nakládání |
Tabulka 3. Chybějící oprávnění je vyřešeno před výběrem parametrů nebo zpracováním produktu.
Jak by se mělo zacházet s neshodným produktem?
Zastavte a izolujte produkt, pokud nelze prokázat postup procesu, vhodnost materiálu, intenzitu, pokrytí, stav pracovního média nebo sekvenci. Identifikujte poslední známý přijatelný stav a uchovávejte nezpracované záznamy. Získejte řízené technická rozhodnutí nebo rozhodnutí zákazníka o dalším nakládání, pokud to vyžaduje přejímací autorita.
Další expozice nebo opakování sekvence není automatickou opravou. Může změnit drsnost, rozměry, tváření za studena, zbytkové napětí nebo přípravu povlaku a může být zakázáno. Přepracování vyžaduje explicitně schválený postup a obnovený doklad o přijetí.
Často kladené otázky
Je ISO 12686:1999 stále aktuální?
Ano. Katalog ISO identifikuje ISO 12686:1999, jak je publikováno a potvrzeno v 2022. Přezkoumání smlouvy musí stále používat vydání a další požadavky uvedené pro danou součást.
Vztahuje se ISO 12686 na každou operaci kuličkování?
Ne. Jeho veřejnou působností je automatizované řízené kuličkování kovových předmětů před stanovenými postupy nanášení niklu nebo chromu nebo jako konečná úprava. Jiné aplikace se mohou řídit jinými normami nebo specifikacemi zákazníka.
Zahrnuje ISO 12686 tryskání tryskáním pro čištění?
Ne automaticky. Tryskání používané k čištění, odstraňování okují nebo vytváření textury má jiný cíl. Jsou-li vyžadovány čištění i řízené kuličkování, definujte a kvalifikujte každou operaci i jejich pořadí.
Je zahrnuto ruční kuličkování a rotační lamelové kuličkování?
Ne. Veřejná oblast působnosti ISO konkrétně vylučuje ruční kuličkování a rotační lamelové kuličkování. Byl by zapotřebí jiný schválený proces a požadavek.
Lze normu použít pro křehký materiál?
Veřejná oblast působnosti uvádí, že křehké materiály jsou obvykle nevhodné a že použitelnost závisí na zkušebních pracích, které prokáží přínos v daných rozsazích intenzity. Nepokračujte bez dokladů specifických pro daný materiál a požadované autority.
Vyžaduje ISO 12686 akreditaci Nadcap?
Katalog ISO nečiní z Nadcap certifikaci produktu. Akreditace Nadcap, schválení dodavatele zákazníkem a smluvní požadavky jsou oddělené záležitosti a platí pouze tehdy, když jsou uplatněny.
Prokazuje správná intenzita dle Almena, že pokovený díl je přijatelný?
Ne. Intenzita charakterizuje proud média při kuličkování za standardizovaných podmínek. Pokrytí, stav součásti, sled procesů, výsledky pokovení a další předepsaná kritéria přejímky zůstávají oddělené.
Co by měla RFQ obsahovat?
Poskytněte řízený výkres a jeho revizi, materiál a tepelné zpracování, kuličkované a vyloučené zóny, předepsané vydání ISO, požadavky na intenzitu a pokrytí, omezení médií, sled povlakování nebo konečné úpravy, množství, pravidla tvorby dávek a požadované záznamy.
Klíčové poznatky
- ISO 12686:1999 zůstává aktuální i po potvrzení v 2022.
- Jeho zveřejněný rozsah zahrnuje automatizované řízené kuličkování před stanovenými postupy nanášení niklu nebo chromu nebo jako konečnou úpravu.
- Ruční kuličkování a rotační lamelové kuličkování nespadají do této působnosti.
- Čištění nebo zdrsňování tryskáním není automaticky kuličkováním podle ISO 12686.
- Křehké materiály vyžadují zvláštní opatrnost a doklady specifické pro daný materiál.
- Smlouva, kvalifikace, sériová kontrola a uvolnění šarže zůstávají oddělenými úrovněmi dokladů.
Související průvodci SP Center
Technické reference
2. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Tento článek shrnuje informace o veřejném rozsahu a inženýrské vztahy; nereprodukuje ustanovení chráněná autorským právem. Použijte kompletní dokumenty uvedené ve výkresu a smlouvě.
Autor: Paweł Kmieć
Diskutujte o projektu ISO 12686: +48 519 772 773 | biuro@spcenter.pl
