Använd ISO 12686 inom dess omfattning av automatiserad, kontrollerad kulpening och koppla samman materiallämplighet, beläggningssekvens, kvalificering och satsbevis.
ISO 12686:1999 behandlar automatiserad, styrd kulpening av metalliska artiklar före elektrolytisk eller autokatalytisk utfällning av nickel eller krom eller som slutlig ytbehandling. Enligt ISO-katalogen bekräftades den första utgåvan år 2022 och är fortfarande aktuell. Tillämpningsområdet omfattar inte all kulpening: manuell kulpening och kulpening med roterande lamellverktyg är undantagna, och spröda material är normalt olämpliga. Den fullständiga standardtexten och den utgåva som åberopas i avtalet är styrande.
Vad täcker ISO 12686?
| Omfattningsfråga | Offentlig ISO-information | Konsekvens av kontraktsgranskning |
|---|---|---|
| Processläge | Automatiserad, kontrollerad kulpening | Antag inte att manuell eller roterande lamellkulpening omfattas |
| Komponent | Metallartiklar | Bekräfta material, värmebehandling, geometri och påvisad lämplighet |
| Sekvens | Före elektrolytisk eller autokatalytisk nickel- eller kromavsättning, eller som en slutlig ytbehandling | Ange vilket processupplägg och vilket komponenttillstånd kravet avser |
| Medium som namnges i den offentliga omfattningen | Gjuten stålkula, konditionerad skuren tråd, keramisk kula eller glas pärlor | Den faktiska tillåtna kvaliteten och skicket måste följa det kontrollerade kravet |
| Materialbegränsning | Vanligtvis olämplig för spröda material; fördelen måste stödjas av testarbete | Överför inte ett processupplägg utan materialspecifika underlag och auktoritet |
| Dokumentstatus | ISO 12686:1999 bekräftades i 2022 och förblir aktuell i ISO-katalogen | Kontraktet kan fortfarande åberopa en specifik utgåva eller ytterligare kundkrav |
Tabell 1. Den offentliga ISO-posten stöder ett omfattningsbeslut men ersätter inte den köpta standarden eller de vidareförda kundkraven.
Frasen ”som en slutlig ytbehandling” gör inte standarden till en universell ytbehandlingsspecifikation. Material, nytta, intensitetsområde, ytkrav och acceptans behöver fortfarande en kontrollerad grund. Likaså åsidosätter inte att vara aktuell i ISO-katalogen en utgåva som uttryckligen åberopas genom kontrakt.
Hur skiljer sig kontrollerad kulpening från blästring för beläggningsförberedelse?
Kontrollerad kulpening är avsedd att skapa en kvalificerad mekanisk yteffekt genom kontrollerade kulpeningsmedier, intensitet, täckningsgrad, exponering, utrustning och dokumentation. Blästring för rengöring, oxidborttagning eller uppruggning specificeras för ett annat syfte. En yta kan kräva båda operationerna, men den ena får inte tyst ersätta den andra.
Ritningen eller tillverkningsplanen bör identifiera behandlade och exkluderade zoner, operationsordning och acceptansmetod för varje steg. Om begäran endast säger ”kulpening före plätering”, få en kontrollerad förtydligande innan du väljer ISO 12686.
Varför spelar nickel- eller kromsekvensen roll?
När kulpening utförs före nickel- eller kromavsättning avser det tekniska kravet de förhållanden som uppstår under beläggningsprocessen och den slutliga belagda komponenten. Materialberedning, kulpening, rengöring, hantering, fördröjning och avsättning utgör därför en kontrollerad väg där tillämpliga krav gör dem relevanta.
Uppfinn inte universella maximala fördröjningar, rengöringsmetoder eller beläggningsparametrar från ISO-titeln eller abstraktet. Använd de fullständiga åberopade dokumenten. Ett ändrat beläggningssystem, värmebehandling eller mellanliggande operation kan kräva teknisk granskning även om kulpeningsreceptet är oförändrat.
Hur ska materialets lämplighet fastställas?
Börja med legering, värmebehandlingstillstånd, hårdhet, geometri, befintligt yttillstånd och skadekänslighet. ISO:s offentliga omfattning anger att tillämpbarheten är beroende av att testarbetet visar fördelar inom givna intensitetsområden och att spröda material vanligtvis är olämpliga. Det är en varning mot automatisk överföring, inte ett fristående acceptanstest.
Använd representativa försök och de resultat som krävs enligt konstruktion eller kvalificering. Dessa kan inkludera intensitet, täckningsgrad, ytjämnhet, dimensioner, beläggningsrespons, restspänning eller utmattningsunderlag, men endast den åberopade planen definierar vilka resultat som är obligatoriska.

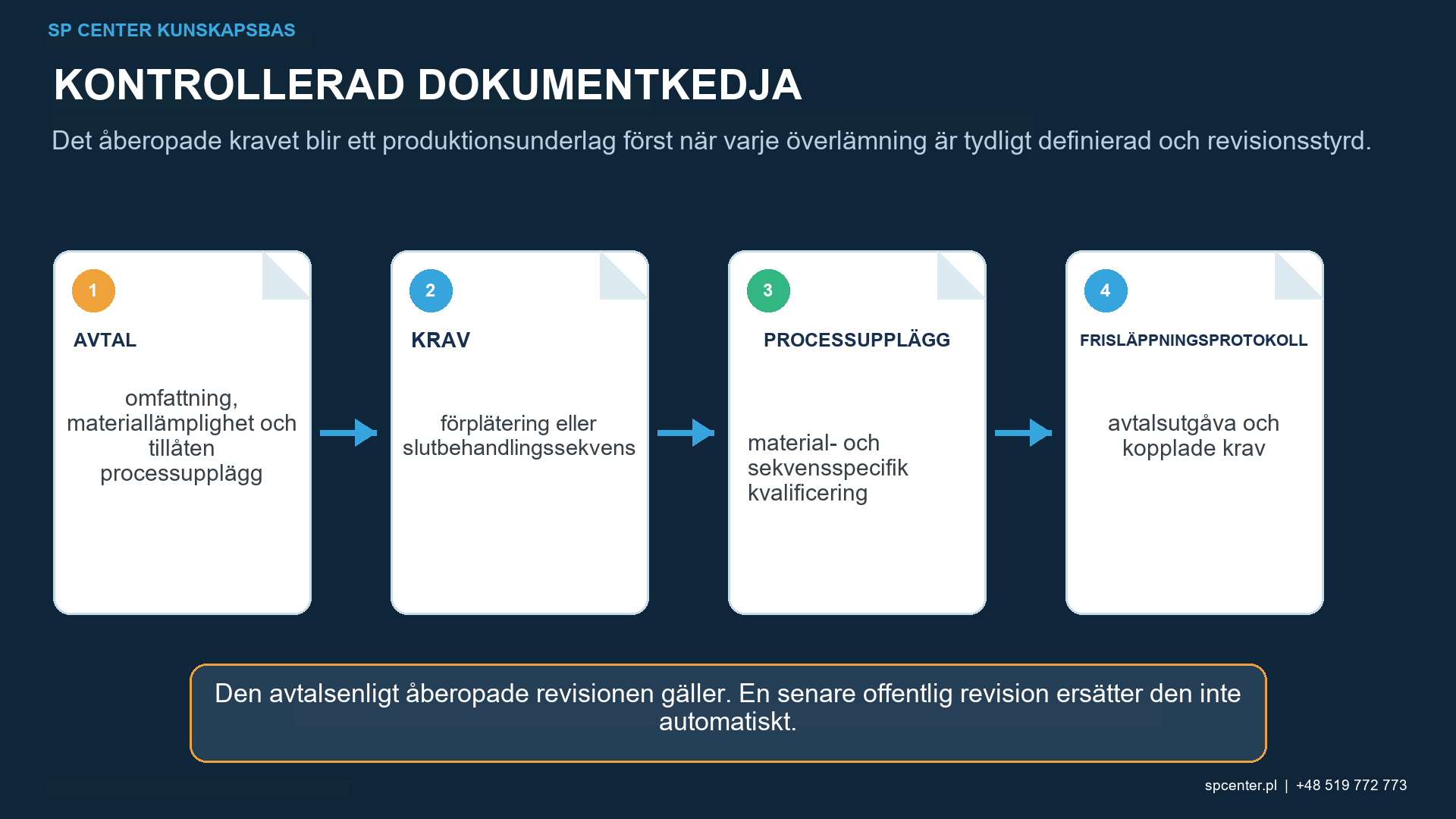

Vilka godkännanden och dokumentation är separata?
| Underlagsnivåer | Typisk kontrollerad inmatning | Vad underlagen inte ensamma bevisar |
|---|---|---|
| Krav | Ritning, inköpsorder, ISO-utgåva och vidareförda kundkrav | Att delen är genomförbar eller att processupplägget är kvalificerad |
| Processkvalificering | Representativt material, geometri, utrustning, kulpeningsmedium, verktyg, sekvens och acceptansmetoder | Automatiskt godkännande av en annan del, beläggning eller maskin |
| Verifiering av kulpeningsstrålen | Tillämpligt Almenintensitetssystem och mättnadsbestämning | Täckningsgrad eller komponentprestanda |
| Ytacceptans | Definierad täckningsmetod och erforderliga yt- eller dimensionskontroller | Restspänningsdjup, beläggningsvidhäftning eller utmattningslivslängd |
| Satsfrisläppning | Del- och partiidentitet, godkänd program, kulpeningsmedium, inspektioner, avvikelser och sekvensdokumentation | Produktcertifiering utöver den åberopade acceptansgrunden |
Tabell 2. Kvalificering av ett processupplägg, godkännande av en leverantör och frisläppande av en produktionssats är olika beslut.
ISO 12686 är inte ett Nadcap-produktcertifikat. Om kunden kräver Nadcap-ackreditering, leverantörsgodkännande, FAI-godkännande eller annan kvalificering, registrera varje krav separat och använd de aktuella tillämpliga kriterierna och kunddokumenten.
Hur används intensitet och täckningsgrad?
Almenintensitet karakteriserar kulpeningsstrålen genom det tillämpliga Almen-systemet och en korrekt bestämd mättnadskurva. Täckningsgrad beskriver andelen av den specificerade ytan som visar tecken på påverkan vid bedömning med den godkända metoden. Inget av resultaten ersätter det andra.
Plats, beteckning för Almenprovplåt, innehavare, fixtur, observationsmetod, belysning eller spårämneskvalificering och godkännandebehörighet måste följa de åberopade kraven. Påstå inte att intensiteten ensam bevisar beläggningens vidhäftning, restspänningsdjup eller utmattningsprestanda.

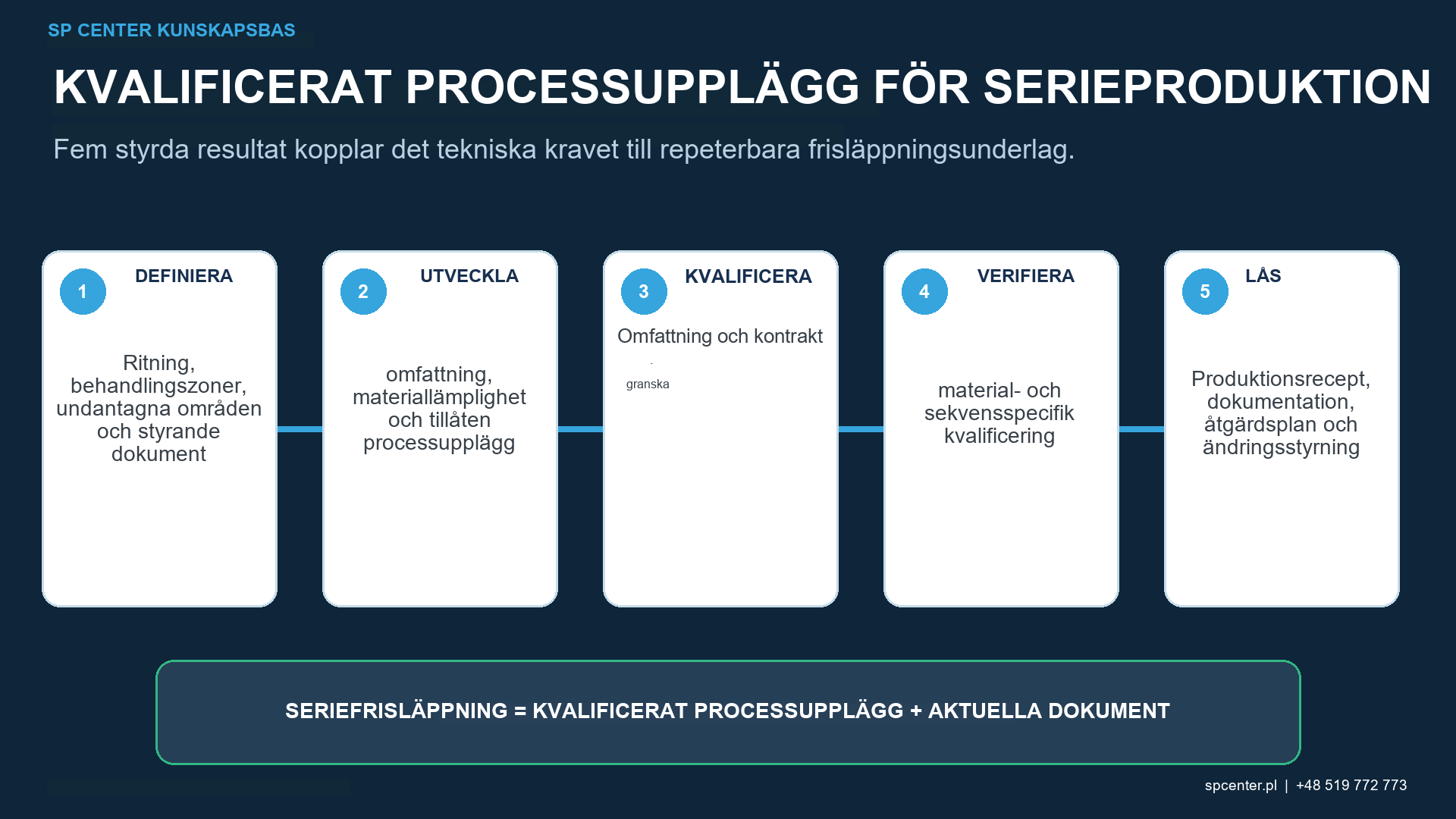

Vad måste kontrolleras vid serieproduktion?
Koppla del- och satsidentitet till den godkända maskinen, mediet, fixturen, programmet och sekvensen. Upprätthåll specificerat medietillstånd, utrustningskontroller, intensitetsunderlag, täckningsdokumentation, yt- eller dimensionsinspektioner, larm, underhåll, avvikelser och godkännande för frisläppning.
Ändringar av maskin, munstycke eller hjul, kulpeningsmedium, separator, verktyg, program, geometri, förberedelse, beläggningsväg eller inspektionsmetod kräver en dokumenterad bedömning. Omkvalificering beror på möjlig effekt och de styrande dokumenten, inte på en generisk lista kopierad från ett annat kontrakt.
Vilka förfrågningar kräver förtydligande innan arbetet påbörjas?
| Tvetydig begäran | Varför det är osäkert | Styrt klargörande |
|---|---|---|
| Kulpening till ISO 12686 | Utgåva, processupplägg, material, zoner, intensitet, täckningsgrad och sekvens kan saknas | Erhåll fullständig ritning, inköpsorderklausuler och erforderliga resultat |
| Förbered för plätering genom kulpening | Rengöring eller uppruggning är inte automatiskt kontrollerad kulpening | Identifiera om designen kräver rengöring, textur, restspänningsförbättring eller mer än en operation |
| Använd samma inställning som en annan del | Geometri, material, åtkomst och beläggningssekvens kan ändra resultatet | Kvalificera eller godkänn överföring med representativa underlag |
| Automatiserad betyder datorövervakad | Automation och en specifik övervakningsstandard är inte synonyma | Lista de nödvändiga parametrarna, larmen, dokumentationen och styrande specifikationer |
| Korrekt intensitet bevisar överensstämmelse | Intensitet är bara en processkarakteristik | Lägg till underlag för nödvändig täckningsgrad, kulpeningsmedium, yta, dimension och sekvens |
| Omarbeta tills det är godkänt | Kumulativ exponering och sekvens kan göra vidare bearbetning otillåten | Stoppa och erhåll en godkänt tekniskt beslut om fortsatt hantering |
Tabell 3. Saknad behörighet åtgärdas innan parametrar väljs eller produkten bearbetas.

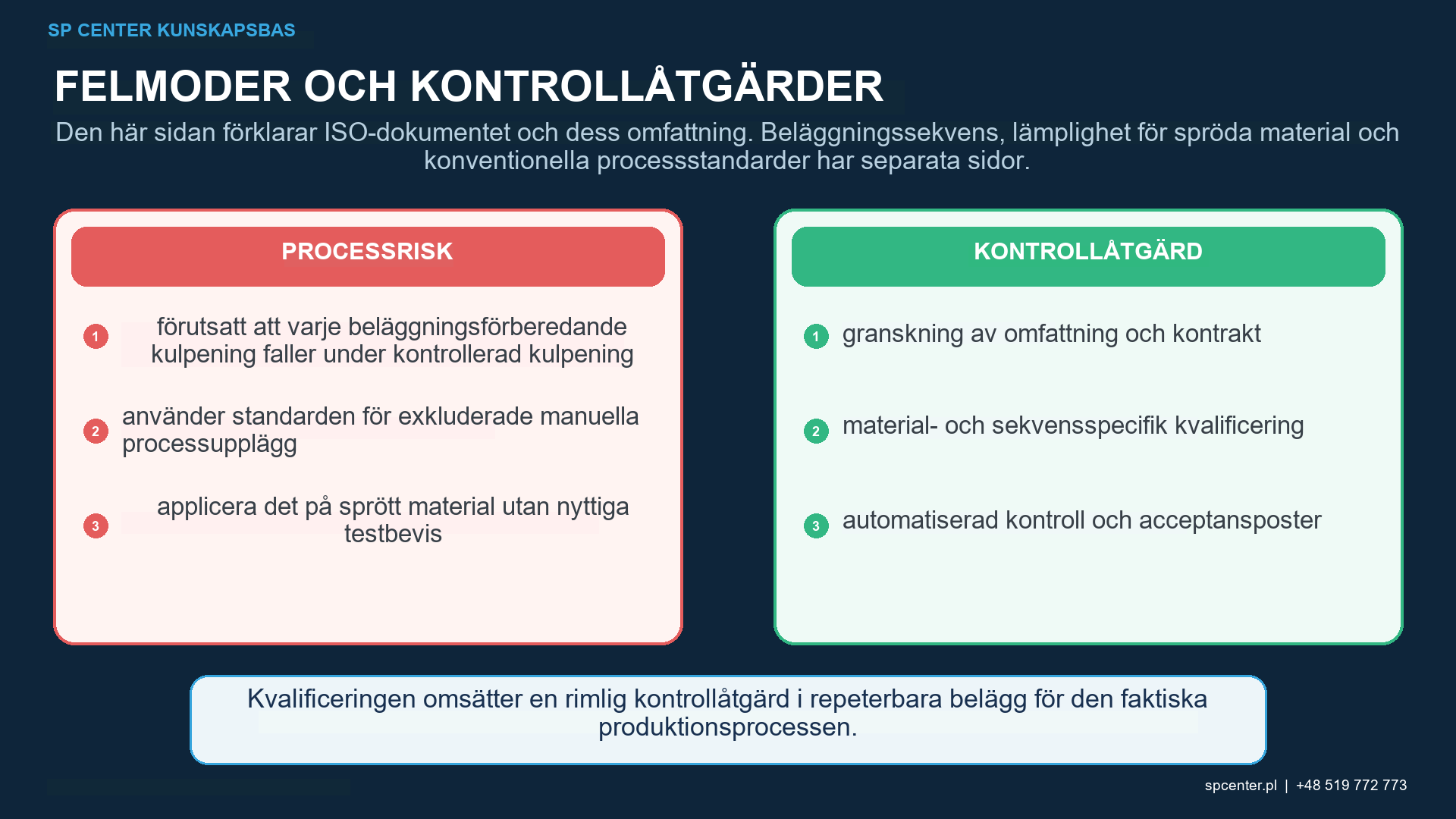

Hur ska en produkt som inte överensstämmer hanteras?
Stoppa processen och spärra berörda produkter när processupplägget, materialets lämplighet, intensiteten, täckningsgraden, kulpeningsmediets tillstånd eller ordningsföljden inte kan styrkas. Fastställ det senast kända godtagbara tillståndet och bevara rådata. Inhämta ett styrt tekniskt beslut eller kundbeslut om fortsatt hantering när den behöriga godkännandefunktionen kräver det.
Ytterligare exponering eller upprepning av sekvensen är inte en automatisk korrigering. Det kan ändra ytråhet, dimensioner, kallbearbetning, restspänning eller förutsättningarna för beläggning och kan vara förbjudet. Omarbetning kräver ett uttryckligen godkänt processupplägg och förnyade acceptansunderlag.
Vanliga frågor
Är ISO 12686:1999 fortfarande aktuell?
Ja. ISO-katalogen identifierar ISO 12686:1999 som publicerad och bekräftad i 2022. Avtalsgranskning måste fortfarande använda den utgåva och ytterligare krav som åberopas för komponenten.
Gäller ISO 12686 för varje kulpeningsoperation?
Nej. Den publicerade omfattningen gäller automatiserad, styrd kulpening av metalliska produkter före angivna processer för nickel- eller kromavsättning eller som slutlig ytbehandling. Andra tillämpningar kan omfattas av andra standarder eller kundspecifikationer.
Täcker ISO 12686 blästring för rengöring?
Inte automatiskt. Kulpening som används för rengöring, borttagning av glödskal eller textur har ett annat mål. Om både rengöring och kontrollerad blästring krävs, definiera och kvalificera varje operation och dess sekvens.
Ingår manuell kulpening och roterande lamellkulpening?
Nej. Det offentliga ISO-området utesluter specifikt manuell kulpening och roterande lamellkulpening. En annan godkänd process och krav skulle behövas.
Kan standarden användas för ett sprött material?
Det offentliga området säger att spröda material vanligtvis är olämpliga och att tillämpbarheten beror på testarbete som visar fördelar inom givna intensitetsområden. Fortsätt inte utan materialspecifika underlag och erforderlig behörighet.
Kräver ISO 12686 Nadcap-ackreditering?
ISO-katalogen gör inte Nadcap till en produktcertifiering. Nadcap-ackreditering, kundens leverantörsgodkännande och avtalskrav är separata frågor och gäller endast när de åberopas.
Bevisar korrekt Almenintensitet att den pläterade delen är acceptabel?
Nej. Intensiteten karaktäriserar kulpeningsstrålen under standardiserade förhållanden. Täckningsgrad, delens skick, processsekvens, pläteringsresultat och andra åberopade acceptanskriterier förblir separata.
Vad ska en offertförfrågan innehålla?
Tillhandahåll kontrollerad ritning och revision, material- och värmebehandling, kulpenings- och exklusionszoner, åberopad ISO-utgåva, intensitets- och täckningskrav, mediebegränsningar, beläggnings- eller slutbehandlingssekvens, kvantitet, partilogik och obligatoriska dokumentation.
Viktiga slutsatser
- ISO 12686:1999 förblir aktuell efter bekräftelse i 2022.
- Den publicerade omfattningen gäller automatiserad, styrd kulpening före angivna processer för nickel- eller kromavsättning eller som slutlig ytbehandling.
- Manuell kulpening och roterande lamellkulpening faller utanför detta område.
- Rengöring eller uppruggning genom blästring är inte automatiskt kulpening enligt ISO 12686.
- Spröda material kräver särskild försiktighet och materialspecifika underlag.
- Kontrakt, kvalificering, seriekontroll och satsfrisläppande förblir separata underlagsnivåer.
Relaterade SP Center-guider
Tekniska referenser
2. SAE J2441_202511: Kulpening, stabiliserad november 2025
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Denna artikel sammanfattar information om offentlig omfattning och tekniska relationer; den återger inte de upphovsrättsskyddade klausulerna. Använd de fullständiga dokument som åberopas genom ritning och kontrakt.
Författare: Paweł Kmieć
