Dem Strahl eine bekannte Oberfläche bereitstellen, Prüfnachweise erhalten und Strahlmittel sowie Rückstände entfernen, ohne das Behandlungsergebnis zu verändern
Vor dem Verfestigungsstrahlen muss die Vorbereitung die freigegebene Bauteiloberfläche freilegen, ohne Schäden oder unverträgliche Rückstände einzubringen. Danach muss die Reinigung loses Strahlmittel und Prozessrückstände entfernen, ohne den erforderlichen Bedeckungsgradnachweis zu zerstören oder die mechanisch beeinflusste Oberfläche zu verändern. Beide Ziele gehören zu einer kontrollierten Folge: identifizieren, vorbereiten, prüfen, maskieren, gegebenenfalls den Prüfindikator auftragen, verfestigungsstrahlen, verifizieren, reinigen, schützen und freigeben.
Was muss die Vorbereitung vor dem Verfestigungsstrahlen sicherstellen?

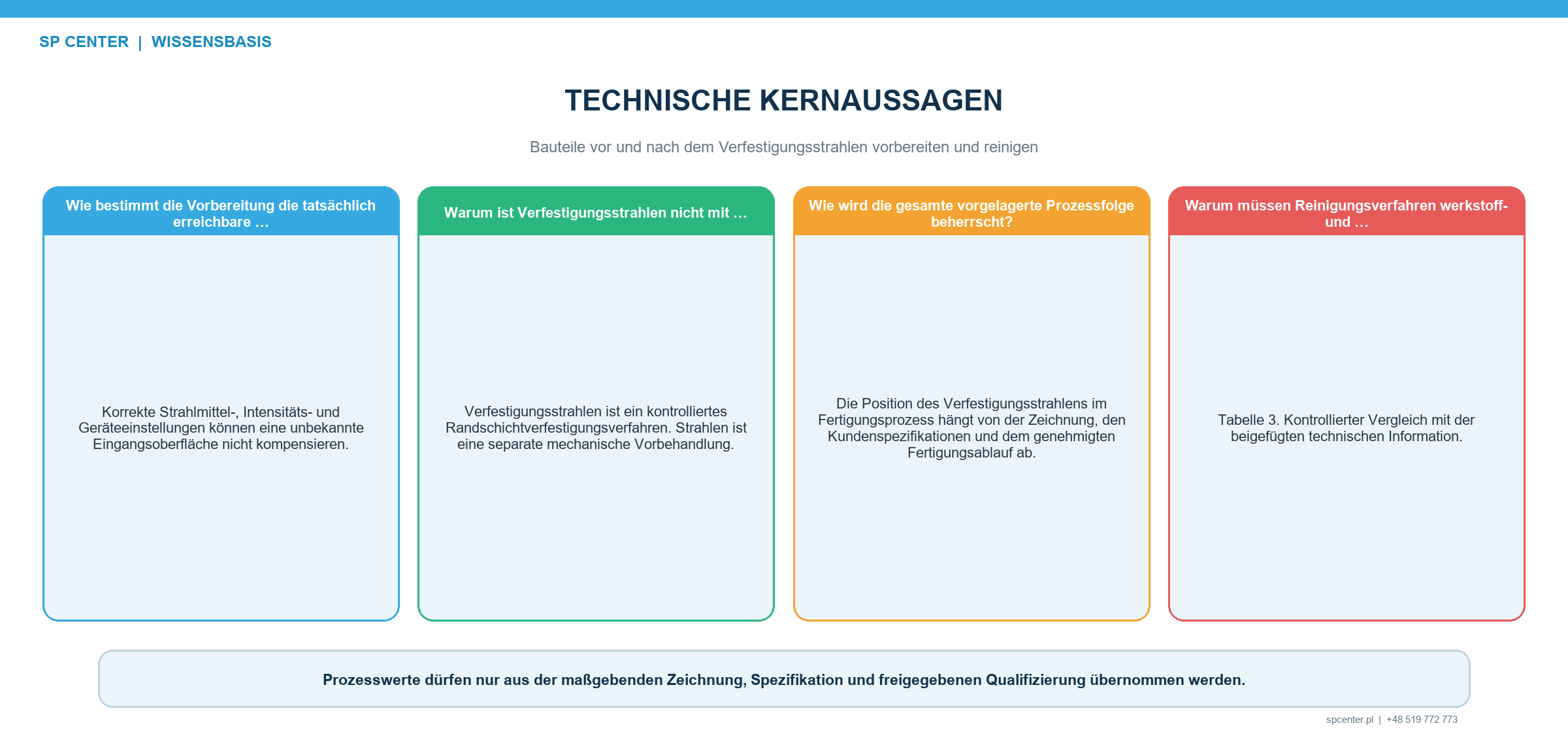

Korrekte Strahlmittel-, Intensitäts- und Maschineneinstellungen kompensieren keinen unbekannten Eingangszustand. Ziel ist nicht nur ein optisch sauberes Bauteil, sondern ein reproduzierbarer Zustand, der mit Zeichnung, Werkstoff, Fertigungsweg, Maskierung, Prüfung und Strahlmittelsystem vereinbar ist.
| Eingangszustand | Prozessrisiko | Erforderliche Behandlung |
|---|---|---|
| Öl, Fett oder Korrosionsschutzmittel | Fehlerhafte Haftung von Maske/Prüfindikator, Strahlmittelkontamination und unklarer Partikel-Substrat-Kontakt | Zugelassenes materialverträgliches Reinigungsverfahren anwenden; Entfernung und Trocknung prüfen |
| Zunder, Oxid oder Korrosionsprodukte | Ungleichmäßige Wechselwirkung und verdeckte Oberflächenschäden | Nur durch einen separat freigegebenen Arbeitsgang entfernen und freigelegte Oberfläche prüfen |
| Späne, Fremdkorn oder loses Schleifmittel | Fremdpartikel gelangen in Strahlmittel-/Rückgewinnungssystem oder schädigen Folgeteile | Vor dem Beladen entfernen; bei Kontaminationsverdacht Anlage und Material sperren |
| Grat, Kratzer, Riefe, Falte, Schleifbrand oder Gewindeschaden | Fehler bleibt nach dem Strahlen auf der ermüdungsrelevanten Oberfläche erhalten | Prüfen und autorisierte Entscheidung einholen; Nichtkonformität nicht durch Strahlen kaschieren |
| Restflüssigkeit oder Feuchtigkeit | Korrosion, Versagen von Maske/Indikator und Kontamination des Strahlmittelsystems | Vollständige Geometrie mit freigegebenem, nachgewiesenem Verfahren entleeren und trocknen |
Tabelle 1. Eingangsreinheit und Oberflächenintegrität sind unterschiedliche, aber abgestimmte Abnahmefragen.
Warum sind Verfestigungsstrahlen und Reinigungsstrahlen getrennte Prozesse?
Verfestigungsstrahlen ist ein kontrollierter Randschichtprozess. Reinigungsstrahlen oder Shot Blasting ist eine mechanische Vorbehandlung, deren Hauptzweck Reinigung oder Abtrag ist, etwa das Entfernen von Zunder oder Verunreinigungen. Ein Verfestigungsstrahlzyklus ist nicht dafür vorgesehen, ein Bauteil zu entfetten, starke Korrosion zu entfernen oder einen freigegebenen Entzunderungsprozess zu ersetzen.
Ist Reinigungsstrahlen vor dem Verfestigungsstrahlen erforderlich, werden Strahlmittel, Anlage, Oberflächenwirkung, Abnahme und Kontaminationskontrollen als eigener Arbeitsgang festgelegt. Die nachfolgende Qualifizierung des Verfestigungsstrahlens verwendet genau den dadurch erzeugten freigegebenen Eingangszustand.
Wie wird ein Reinigungsverfahren für das Bauteil freigegeben?
| Frage zur Reinigungsfreigabe | Bedeutung | Nachweis |
|---|---|---|
| Greift das Verfahren Legierung, Randschicht oder Beschichtung an? | Ein für einen Werkstoff geeignetes Mittel kann Aluminium, Titan, Magnesium, Edelstahl oder Beschichtungen schädigen | Werkstoff-/Prozessverträglichkeit und freigegebene Grenzen |
| Verändert es Maße oder Oberflächenintegrität? | Aggressive chemische oder mechanische Wirkung kann kritische Geometrie verändern oder Fehler erzeugen | Qualifizierte Parameter und geforderte Oberflächen-/Maßprüfung |
| Hinterlässt es Rückstände? | Ein trocken wirkender Film kann Masken, Prüfindikator, Strahlmittel und Folgeprozesse beeinflussen | Sauberkeitsverfahren und Annahmekriterien |
| Bleibt Flüssigkeit in Innenmerkmalen? | Verbliebene Lösung kann Kontamination transportieren oder Korrosion fördern | Entleerungs-/Trocknungsroute und risikobezogene Verifizierung |
| Kann die Handhabung erneut verunreinigen? | Hände, Handschuhe, Vorrichtungen, Tische, Behälter und Hebezeuge können die Reinigung zunichtemachen | Kontrollierte Handhabung, Werkzeugsauberkeit, Haltezeit und Lagerung |
Tabelle 2. Die Eignung hängt von Werkstoff, Geometrie, Oberfläche und vollständiger Fertigungsfolge ab.
Bearbeiten, Entgraten, Schleifen, Wärmebehandeln, Prüfen und Reinigen können vor dem Verfestigungsstrahlen liegen; ihre Reihenfolge ist anwendungsspezifisch. Bearbeitung oder Verblenden nach dem Strahlen kann die beeinflusste Randschicht teilweise entfernen und darf nicht ohne technische Freigabe eingeführt werden.

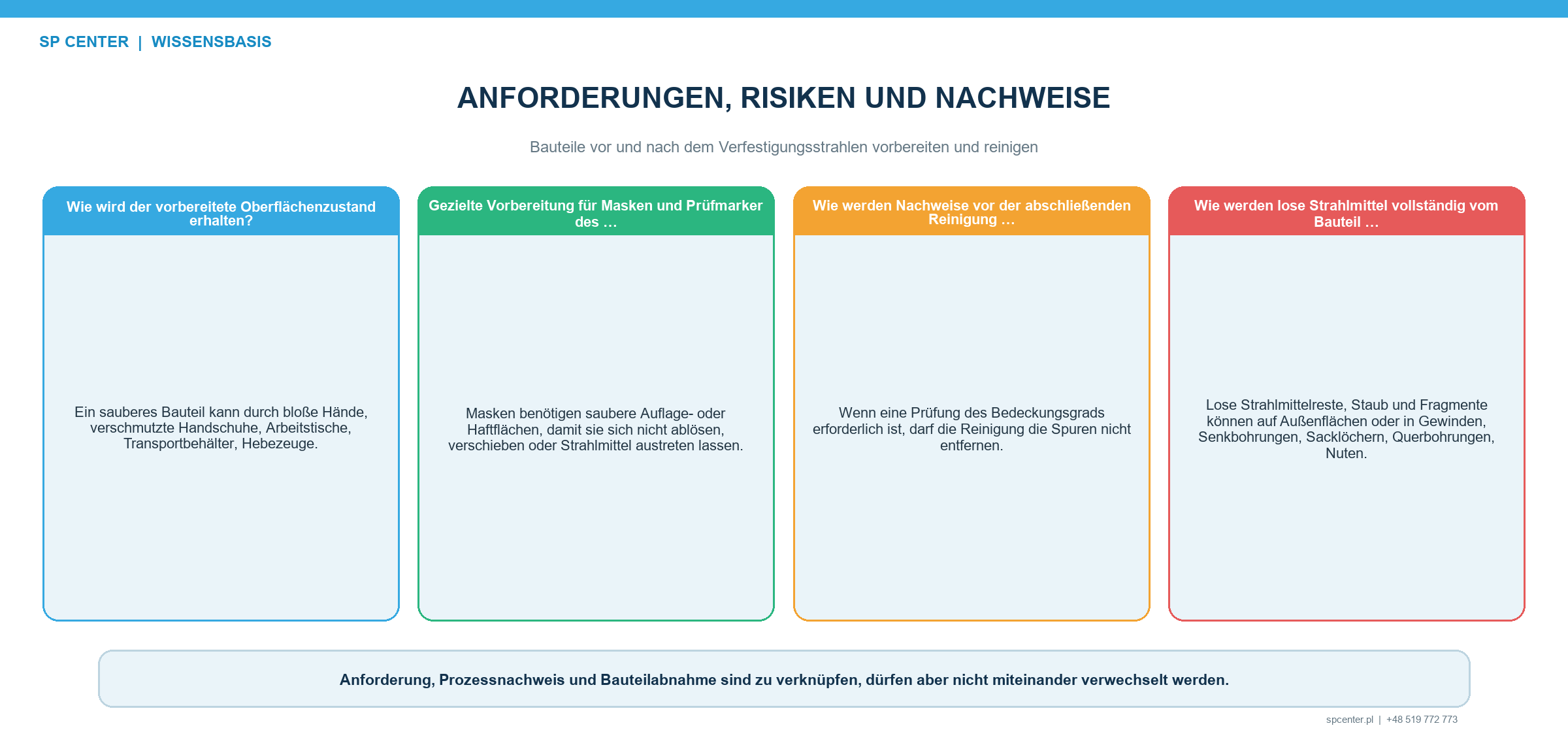

Wie bleibt der vorbereitete Zustand erhalten?
Ein sauberes Bauteil kann durch bloße Hände, verschmutzte Handschuhe, Arbeitstische, Transportbehälter, Vorrichtungen, Hebezeuge oder Masken erneut verunreinigt werden. Werkzeugsauberkeit, gegebenenfalls maximale Haltezeit, kontrollierte Lagerung und Überführung in die Anlage sind Bestandteil der Vorbereitung.
Masken benötigen saubere Auflage- oder Haftflächen. Ein Bedeckungsgradindikator ist dagegen ein gezielt nach freigegebenem Verfahren aufgebrachtes Prüfmaterial. Der Untergrund muss einen gleichmäßigen und zuverlässigen Film ermöglichen; entfernt wird er erst nach Abschluss der Bedeckungsgradprüfung.
Warum muss der Bedeckungsgradnachweis vor der Reinigung erhalten bleiben?
Visuelle oder fluoreszierende Nachweise müssen lange genug verfügbar bleiben, um behandelte Flächen, Abschattungen, Grenzen und unvollständige Bedeckung zu bewerten. Die freigegebene Reihenfolge lautet daher: verfestigungsstrahlen, Bedeckungsgrad prüfen, Ergebnis dokumentieren und anschließend Indikator sowie weitere Rückstände entfernen.
Die Almen-Intensität charakterisiert die standardisierte Strahlreaktion. Sie belegt weder Eingangsreinheit und richtige Maskierung noch Bedeckungsgrad am Bauteil oder Entfernung loser Strahlmittel.
Wie wird loses Strahlmittel aus der vollständigen Geometrie entfernt?
| Merkmal oder Rückstand | Entfernungs-/Prüfproblem | Kontrollierte Reaktion |
|---|---|---|
| Außenflächen und offene Gewinde | Lose Partikel bleiben in örtlicher Geometrie | Zugelassene Luft-, Vakuum-, Wasch- oder Orientierungsroute ohne Oberflächenschaden |
| Sacklöcher und tiefe Hohlräume | Partikel laufen nicht durch Schwerkraft ab und sind nicht direkt sichtbar | Festgelegte Orientierung, Extraktion/Reinigung und risikogerechte Prüfung |
| Querbohrungen und verbundene Kanäle | Partikel wandern zwischen Merkmalen | Vollständigen inneren Weg und beide Eintritts-/Austrittsrichtungen bewerten |
| Masken, Band und Klebstoff | Rückstände, Werkzeugspuren oder eingeschlossenes Strahlmittel bleiben nach Entfernung | Kontrollierte Entfernung und anschließende Prüfung geschützter Flächen und Grenzen |
| Bedeckungsgradindikator | Vor Prüfung entfernt oder belassen, obwohl nachfolgende Sauberkeit ihn verbietet | Zuerst prüfen und dokumentieren, danach freigegebene Entfernung durchführen |
| Staub und gebrochenes Strahlmittel | Bleiben in rauen Flächen, Nuten oder Baugruppen zurück | Risikobezogene Sauberkeitsprüfung und gegebenenfalls Sperrung des betroffenen Systems |
Tabelle 3. Reinigung nach dem Strahlen richtet sich nach Geometrie, Rückstandsart und risikogerechtem Prüfverfahren.
Ein eingeschlossenes Partikel kann Schmierung blockieren, Montage behindern oder zum Fremdkörper werden. Der Plan muss erklären, wie Strahlmittel in jedes Merkmal gelangen kann, wie es entfernt und wie das Ergebnis nachgewiesen wird – nicht nur, wie die sichtbare Außenfläche abgeblasen wird.
Wie kann Reinigung die verfestigungsgestrahlte Oberfläche schädigen?
Die nach dem Strahlen entstandene Textur ist nicht an sich ein Fehler. Ungeprüftes Schleifen, Verblenden, abrasives Polieren oder aggressiver chemischer Angriff kann die mechanisch beeinflusste Oberfläche entfernen oder verändern. Folgen Passivierung, galvanische Behandlung, Beschichtung oder ein anderer Prozess, müssen Reihenfolge und zulässiger Materialabtrag aus der technischen Dokumentation hervorgehen.

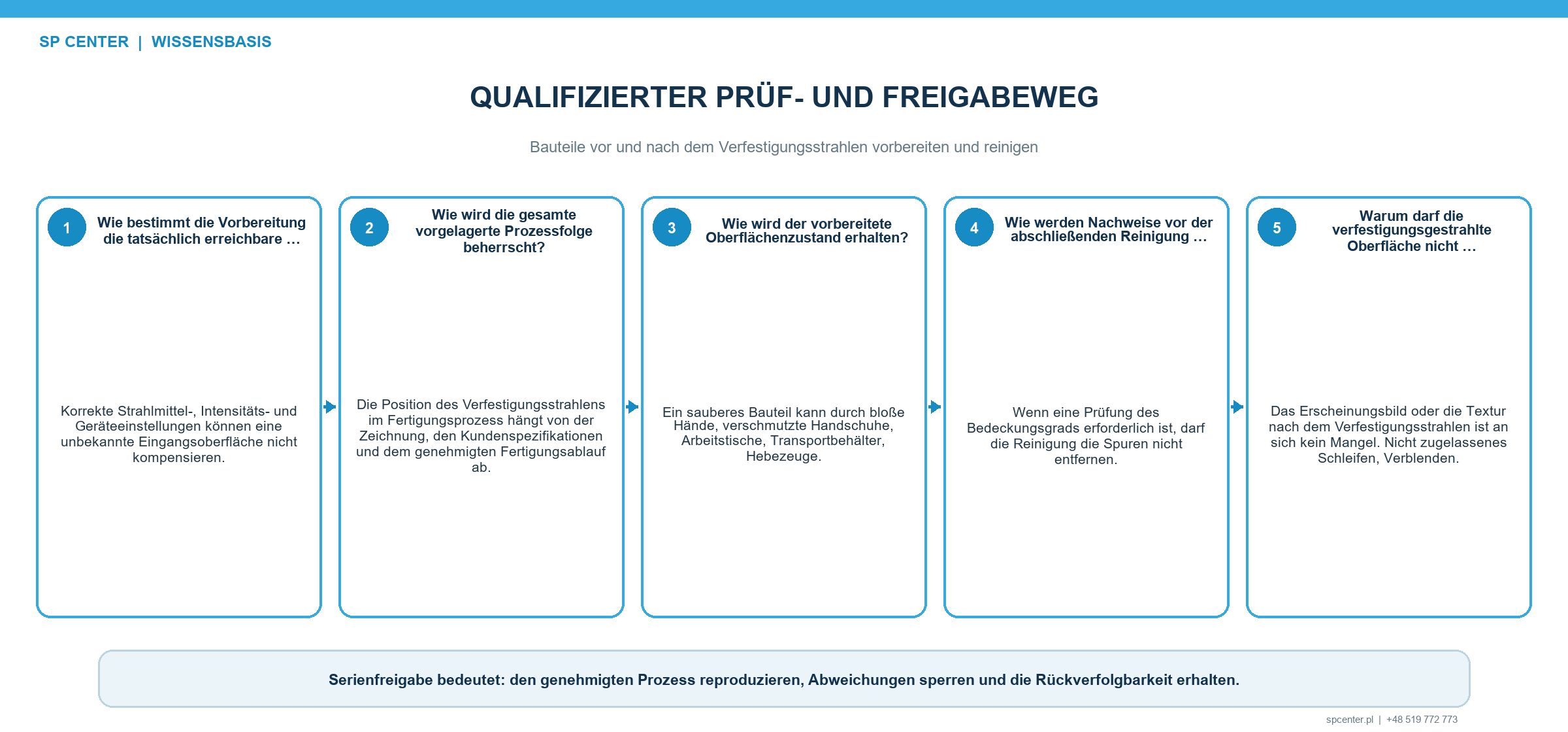

Was ist für die Endfreigabe erforderlich?
| Stufe | Primäres Ziel | Nicht verwechseln mit |
|---|---|---|
| Vor dem Verfestigungsstrahlen | Freigegebenes Substrat freilegen, Fehler sichtbar machen und qualifiziertes Strahlmittelsystem schützen | Kosmetischer Reinigung oder Erwartung, der Strahl entferne Verunreinigungen |
| Nach dem Strahlen, vor Freigabe des Bedeckungsgrads | Nachweis zur Bewertung von Behandlung, Grenzen und abgeschatteten Bereichen erhalten | Sofortigem Waschen, das Indikator oder andere Nachweise zerstört |
| Nach Freigabe des Bedeckungsgrads | Loses Strahlmittel, Masken, Indikator und Rückstände entfernen, ohne das Ergebnis zu verändern | Schleifen, Verblenden, abrasivem Polieren oder aggressivem chemischem Angriff ohne Freigabe |
| Nach der Endreinigung | Sauberkeit verifizieren, Oberfläche schützen und Status für den Folgeprozess kennzeichnen | Unkontrollierter Handhabung, Lagerung oder Verpackung sowie nicht freigegebenem Korrosionsschutz |
| Vor Beschichtung oder Montage | Verträglichkeit, Trocknung, Freiheit von Strahlmittelrückständen und Aufzeichnungen bestätigen | Annahme, Sichtsauberkeit belege funktionale Sauberkeit |
Tabelle 4. Der Begriff Reinigung bezeichnet vor und nach dem Verfestigungsstrahlen unterschiedliche Kontrollziele.
- Keine losen Strahlmittelrückstände in äußeren oder inneren Merkmalen.
- Keine unzulässigen Reinigungsmittel-, Indikator-, Klebstoff- oder sonstigen Prozessrückstände.
- Bedeckungsgrad nach der freigegebenen Methode geprüft und dokumentiert.
- Zulässige Maskierungsgrenzen und geschützte Flächen.
- Unbeschädigte Gewinde, Bezugs-, Dicht-, Pass- und andere Funktionsflächen.
- Geforderte Oberfläche, Maße, Korrosionsschutz, Verpackung und Folgeprozessstatus freigegeben.
Warum müssen Bauteile vor dem Verfestigungsstrahlen gereinigt werden?
Der Strahl muss eine bekannte, freigegebene Oberfläche erreichen. Öl, Zunder, Korrosion, Späne und Fremdkorn können Maskierung, Bedeckungsgradprüfung, Strahlmittelreinheit und Partikel-Substrat-Wechselwirkung verändern oder Fehler verdecken.
Ist Verfestigungsstrahlen zugleich ein Reinigungsverfahren?
Nein. Hauptzweck ist die kontrollierte Randschichtbehandlung. Reinigungsstrahlen oder Shot Blasting ist ein separater Arbeitsgang mit eigenen Strahlmittel-, Anlagen-, Annahme- und Kontaminationskontrollen.
Kann Reinigungsstrahlen vor dem Verfestigungsstrahlen eingesetzt werden?
Ja, wenn Werkstoff, Zeichnung und freigegebener Fertigungsweg einen separat kontrollierten Reinigungsstrahlprozess zulassen. Zweck, Oberflächenänderung, Kontaminationsrisiko und Abnahme sind vor dem nachfolgenden Verfestigungsstrahlen festzulegen.
Wann wird ein fluoreszierender Bedeckungsgradindikator entfernt?
Erst nach geforderter Bedeckungsgradprüfung und Dokumentation. Die freigegebene Reihenfolge muss den Nachweis lange genug erhalten, um behandelte, abgeschattete und Grenzbereiche zu bewerten.
Wie werden lose Strahlmittel aus Sacklöchern und Kanälen entfernt?
Mit einer qualifizierten, bauteilverträglichen Orientierungs-, Luft-, Vakuum-, Wasch- oder Extraktionsroute. Verfahren und Prüfung müssen den vollständigen Innenweg und das Betriebsrisiko berücksichtigen, nicht nur die sichtbare Außenfläche.
Darf eine verfestigungsgestrahlte Oberfläche nach der Reinigung poliert werden?
Nur wenn Zeichnung und freigegebener Fertigungsweg den Arbeitsgang und zulässigen Materialabtrag definieren. Ungeprüftes Schleifen, Verblenden oder aggressives Polieren kann die mechanisch beeinflusste Schicht entfernen oder verändern.
Belegt korrekte Almen-Intensität Vorbereitung und Reinigung?
Nein. Sie verifiziert die standardisierte Strahlreaktion. Eingangsreinheit, Fehlerentscheidung, Masken-/Indikatorzustand, Bedeckungsgrad am Bauteil, Entfernung loser Strahlmittel und Endsauberkeit benötigen getrennte Nachweise.
Welche Angaben gehören in eine Anfrage?
Benötigt werden Zeichnung und Revision, Werkstoff/Wärmebehandlung, Eingangszustand, Vor- und Folgeprozesse, Behandlungs-/Ausschlusszonen, Spezifikationen, Intensität/Bedeckungsgrad, Innengeometrie, Sauberkeit, Korrosionsschutz, Verpackung und Aufzeichnungen.
Die wichtigsten Punkte
- Vor dem Verfestigungsstrahlen einen definierten Oberflächenzustand herstellen.
- Entfetten, Entzundern und Reinigungsstrahlen als getrennte kontrollierte Arbeitsgänge behandeln.
- Bauteile, Masken, Vorrichtungen, Handhabungswerkzeuge und Behälter sauber halten.
- Bedeckungsgradnachweise bis zum Abschluss von Prüfung und Dokumentation erhalten.
- Loses Strahlmittel aus der vollständigen Geometrie einschließlich innerer Kanäle entfernen.
- Die beeinflusste Randschicht nicht ohne technische Freigabe abrasiv oder chemisch angreifen.
- Die gereinigte Oberfläche bis zum nächsten kontrollierten Arbeitsgang schützen.
Weiterführende Leitfäden von SP Center
- Bedeckungsgrad beim Verfestigungsstrahlen
- Maskierung beim Verfestigungsstrahlen
- Verfestigungsstrahlen und Beschichtungsfolge
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE J792_202209, SAE Manual on Blast Cleaning
3. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
4. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. SAE J2441_202511: Shot Peening, stabilized November 2025
6. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
Hinweis zu Normen: Maßgebend sind Zeichnung, vollständige Prozessspezifikationen, Kundenvorgaben und freigegebener Reinigungsweg. Der Leitfaden legt weder universelles Reinigungsmittel noch allgemeinen Sauberkeitsgrenzwert oder eine einzige Strahlmittelentfernungsmethode fest.
