Nastavte voči prúdu média známy stav povrchu, zachovajte doklady z kontroly a odstráňte médium aj zvyšky bez zmeny výsledku guľôčkovania

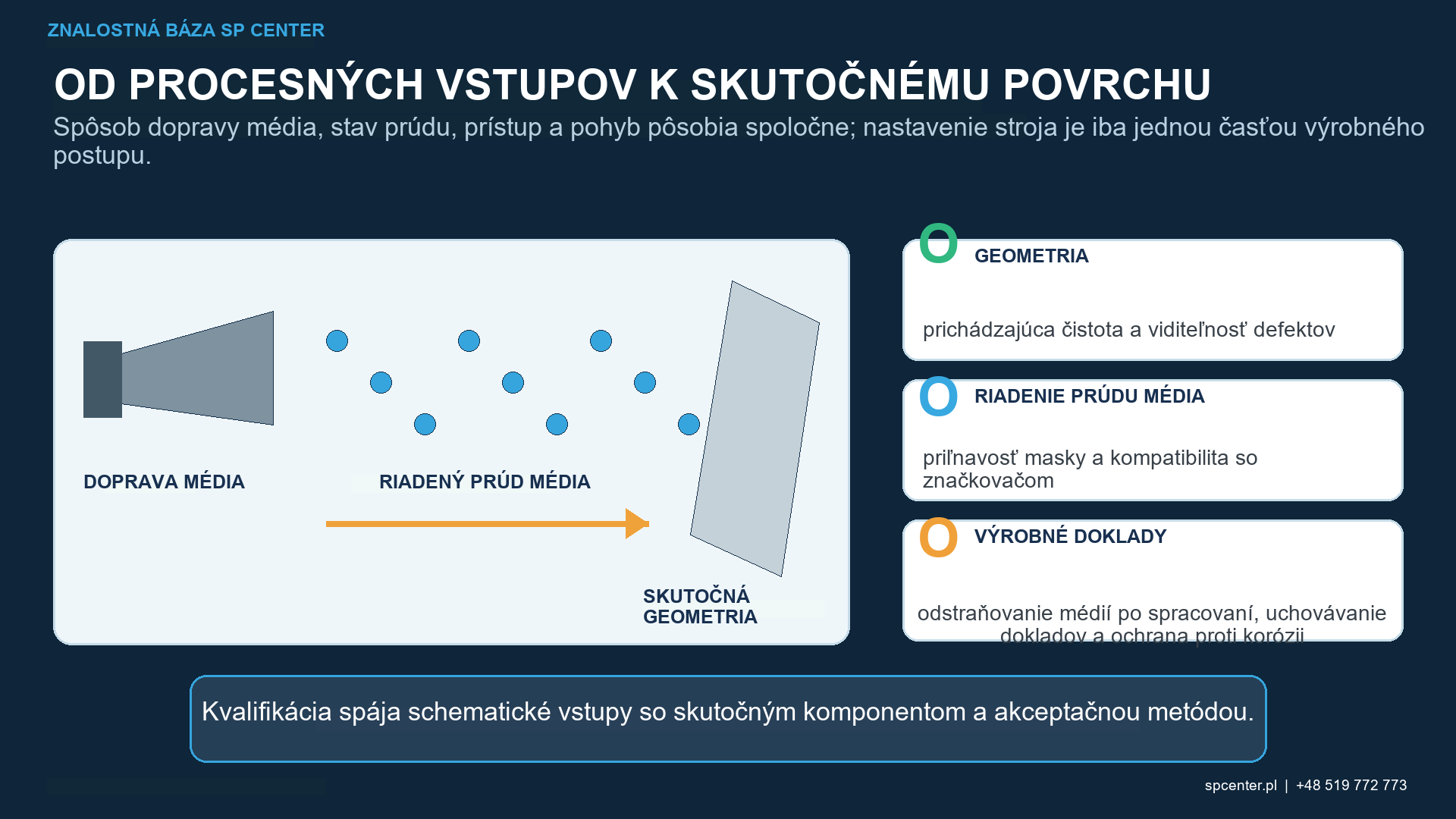

Pred guľôčkovaním musí príprava odkryť schválený povrch súčiastky bez poškodenia alebo nezlučiteľných zvyškov. Po guľôčkovaní musí čistenie odstrániť voľné médium a procesné zvyšky bez zničenia požadovaných dokladov o stupni pokrytia alebo zmeny mechanicky ovplyvneného povrchu. Tieto ciele patria do riadeného sledu: identifikácia, príprava, kontrola, maskovanie alebo nanesenie stopovacieho prostriedku, guľôčkovanie, overenie, čistenie, ochrana a uvoľnenie.
Čo musí byť stanovené prípravou pred guľôčkovaním?
Správne médiá, intenzita a nastavenia stroja nemôžu kompenzovať neznámy prichádzajúci povrch. Cieľom nie je len vizuálne atraktívny diel; je to opakovateľný stav povrchu kompatibilný s výkresom, materiálom komponentu, schváleným výrobným postupom, maskovaním, kontrolou a systémom médií.
| Vstupný stav | Riziko procesu | Požadované usporiadanie |
|---|---|---|
| Olej, mastnota alebo inhibítor korózie | Zlyhanie priľnavosti masky/značkovača, kontaminácia média a neistý kontakt častíc so substrátom | Použite schválenú metódu čistenia kompatibilnú s materiálom; Overte odstránenie a vysušenie |
| Okoviny, oxidy alebo produkty korózie | Nekonzistentná interakcia a skryté poškodenie povrchu | Odstráňte iba samostatne autorizovanou operáciou a skontrolujte exponovaný povrch |
| Triesky, cudzie zrná alebo uvoľnené abrazívum | Cudzie častice sa dostávajú do média/regeneračného systému alebo poškodzujú neskoršie časti | Pred naložením odstráňte; zariadenie zakryte, ak existuje podozrenie na krížovú kontamináciu |
| Otrepy, škrabance, ryhy, prekrytie, brúsenie, spálenie alebo poškodený závit | Vada zostáva na povrchu relevantnom pre únavu materiálu aj po guľôčkovaní | Vykonajte kontrolu a získajte autorizované rozhodnutie o ďalšom postupe; guľôčkovaním nezakrývajte nezhodu |
| Zadržaná kvapalina alebo vlhkosť | Korózia, zlyhanie stopovacieho prostriedku alebo maskovania a kontaminácia systému pracovného média | Vypustite a vysušte celú geometriu schváleným a overeným postupom |
Tabuľka 1. Vstupná čistota a integrita povrchu sú odlišné, ale koordinované otázky prijatia.

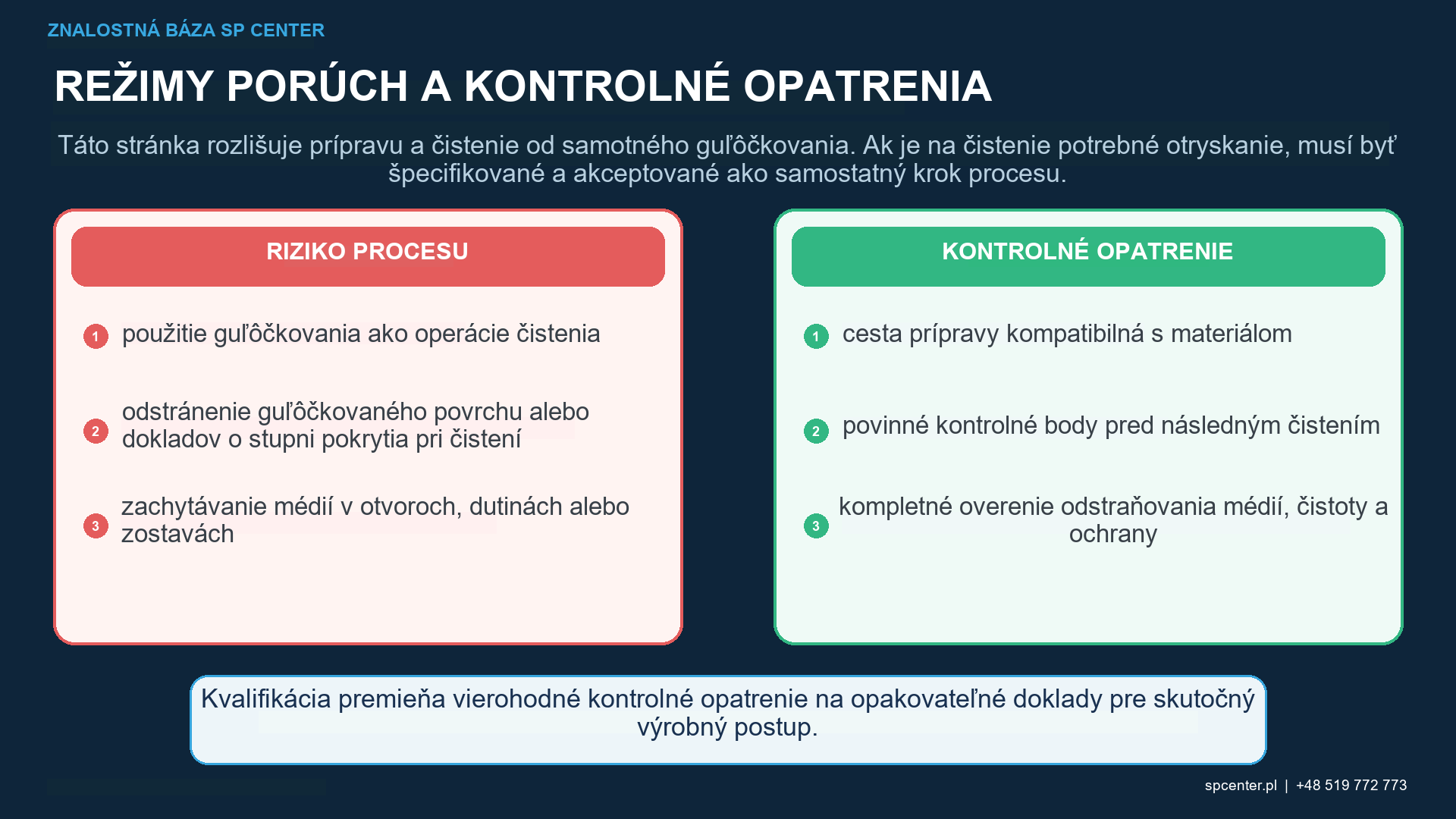

Prečo sú guľôčkovanie a čistenie tryskaním samostatné procesy?
Guľôčkovanie je riadený proces na zlepšenie vlastností povrchu. Čistenie tryskaním alebo tryskanie (shot blasting) je mechanická predúprava určená predovšetkým na čistenie alebo úber materiálu, napríklad na odstránenie okovín či nečistôt. Od cyklu guľôčkovania nemožno očakávať odmastenie súčiastky, odstránenie silnej korózie ani náhradu schváleného procesu odstraňovania okovín.
Ak sa pred guľôčkovaním vyžaduje čistenie tryskaním, definujte ako samostatnú operáciu jeho médium, zariadenie, účinok na povrch, akceptáciu a riadenie kontaminácie. Následná kvalifikácia guľôčkovania musí vychádzať zo schváleného vstupného stavu, ktorý táto operácia vytvorí.
Ako sa schvaľuje metóda čistenia pre daný komponent?
| Otázka schválenia čistenia | Prečo je to dôležité | Doklad |
|---|---|---|
| Môže metóda narušiť zliatinu, povrchovo spevnená vrstva alebo povlak? | Čistiaci prostriedok prijateľný pre jeden materiál môže poškodiť hliník, titán, horčík, nehrdzavejúcu oceľ alebo povlak. | Kompatibilita materiálu/procesu a povolené limity. |
| Môže zmeniť rozmery alebo integritu povrchu? | Agresívne chemické alebo mechanické pôsobenie môže zmeniť kritickú geometriu alebo spôsobiť chyby. | Kvalifikované parametre a požadovaná kontrola povrchu/rozmerov. |
| Zanecháva zvyšky? | Suchý film môže ovplyvniť masky, stopovače, médiá a následné operácie. | Metóda čistoty a kritériá prijateľnosti. |
| Môže kvapalina zostať vo vnútorných prvkoch? | Zadržaný roztok môže prenášať kontamináciu alebo podporovať koróziu | Odvodňovacia/sušiaca cesta a overenie na základe rizika |
| Môže manipulácia opätovne kontaminovať povrch? | Ruky, rukavice, prípravky, stoly, nádoby a zdvíhacie nástroje môžu zrušiť čistenie | Kontrolovaná manipulácia, čistota nástrojov, doba zotrvania a skladovanie |
Tabuľka 2. Vhodnosť čistenia závisí od materiálu, geometrie, stavu povrchu a celého výrobného postupu.
Obrábanie, odhrotovanie, brúsenie, tepelné spracovanie, kontrola a čistenie môžu guľôčkovaniu predchádzať, ich poradie je však špecifické pre danú aplikáciu. Obrábanie alebo lokálne začisťovanie po guľôčkovaní môže odstrániť časť ovplyvnenej vrstvy a nesmie sa zaviesť bez technického schválenia.
Ako sa zachováva pripravený stav?
Čistý diel môže byť opätovne kontaminovaný holými rukami, špinavými rukavicami, pracovnými stolmi, prepravnými kontajnermi, prípravkami, zdvíhacími nástrojmi alebo maskami. Súčasťou prípravy je čistota nástrojov, maximálny čas zotrvania, ak je to potrebné, kontrolované skladovanie a presun do stroja.
Masky vyžadujú čisté dosadacie alebo priľnavé povrchy. Stopovač pokrytia je iný: je to zámerný kontrolný materiál aplikovaný schválenou metódou. Substrát musí niesť rovnomerný a spoľahlivý film stopovača a stopovač musí zostať, kým sa kontrola pokrytia nedokončí.
Prečo je potrebné pred čistením zachovať doklady o pokrytí?
Vizuálne alebo fluorescenčné doklady musia zostať k dispozícii dostatočne dlho na vyhodnotenie ošetrených oblastí, tieňovaných oblastí, hraníc a neúplného pokrytia. Kvalifikovaná postupnosť by mala uvádzať: guľôčkovať, skontrolovať pokrytie, zaznamenať výsledok a potom podľa potreby odstrániť stopovač a ďalšie zvyšky.
Almenova intenzita charakterizuje štandardizovanú odozvu prúdu. Nepreukazuje čistotu vstupného prúdu, správne maskovanie, pokrytie komponentu alebo odstránenie uvoľneného média.
Ako sa uvoľnené médium odstraňuje z celého komponentu?
| Útvar alebo zvyšok | Problém s odstránením/overením | Kontrolovaná odozva |
|---|---|---|
| Vonkajšie povrchy a otvorené závity | Voľné častice zostávajú v lokálnej geometrii | Schválená metóda vzduchového, vákuového, umývacieho alebo orientačného čistenia bez poškodenia povrchu |
| Slepé otvory a hlboké dutiny | Častice nemôžu odtekať gravitáciou ani byť priamo viditeľné | Definovaná orientácia, metóda extrakcie/čistenia a overenie zodpovedajúce riziku |
| Priečne otvory a prepojené kanály | Častice migrujú medzi prvkami | Vyhodnoťte celú dráhu a oba smery vstupu/výstupu |
| Masky, páska a lepidlo | Zvyšky, stopy po nástrojoch alebo zachytené médiá zostávajú po odstránení | Kontrolované odstránenie, po ktorom nasleduje kontrola chráneného a hraničného povrchu |
| Stopovač pokrytia | Odstránené pred kontrolou alebo ponechané, keď to čistota po prúde bráni | Najprv skontrolujte a zaznamenajte; potom použite schválený postup odstránenia stopovača |
| Prach a rozlámané médiá | Môžu zostať v drsných povrchoch, drážkach alebo zostavách | Kontrola čistoty na základe rizika a zadržanie akéhokoľvek ovplyvneného procesného systému |
Tabuľka 3. Čistenie po guľôčkovaní sa riadi geometriou, typom zvyškov a metódou overenia primeranou riziku.
Zachytená častica môže blokovať mazanie, narúšať montáž alebo sa stať úlomkami cudzích predmetov. Plán musí vysvetliť, ako sa médium môže dostať do každého prvku, ako sa odstráni a ako sa overí výsledok – nielen ako sa odfúkne viditeľný vonkajší povrch.
Ako môže čistenie poškodiť guľôčkovaný povrch?
Textúra po guľôčkovaní nie je sama osebe chybou. Neschválené brúsenie, lokálne začisťovanie, abrazívne leštenie alebo agresívne chemické pôsobenie môže mechanicky ovplyvnený povrch odstrániť či zmeniť. Ak nasleduje pasivácia, pokovovanie, povlakovanie alebo iná úprava, jej poradie a prípustný úber materiálu musia vychádzať z technickej dokumentácie.

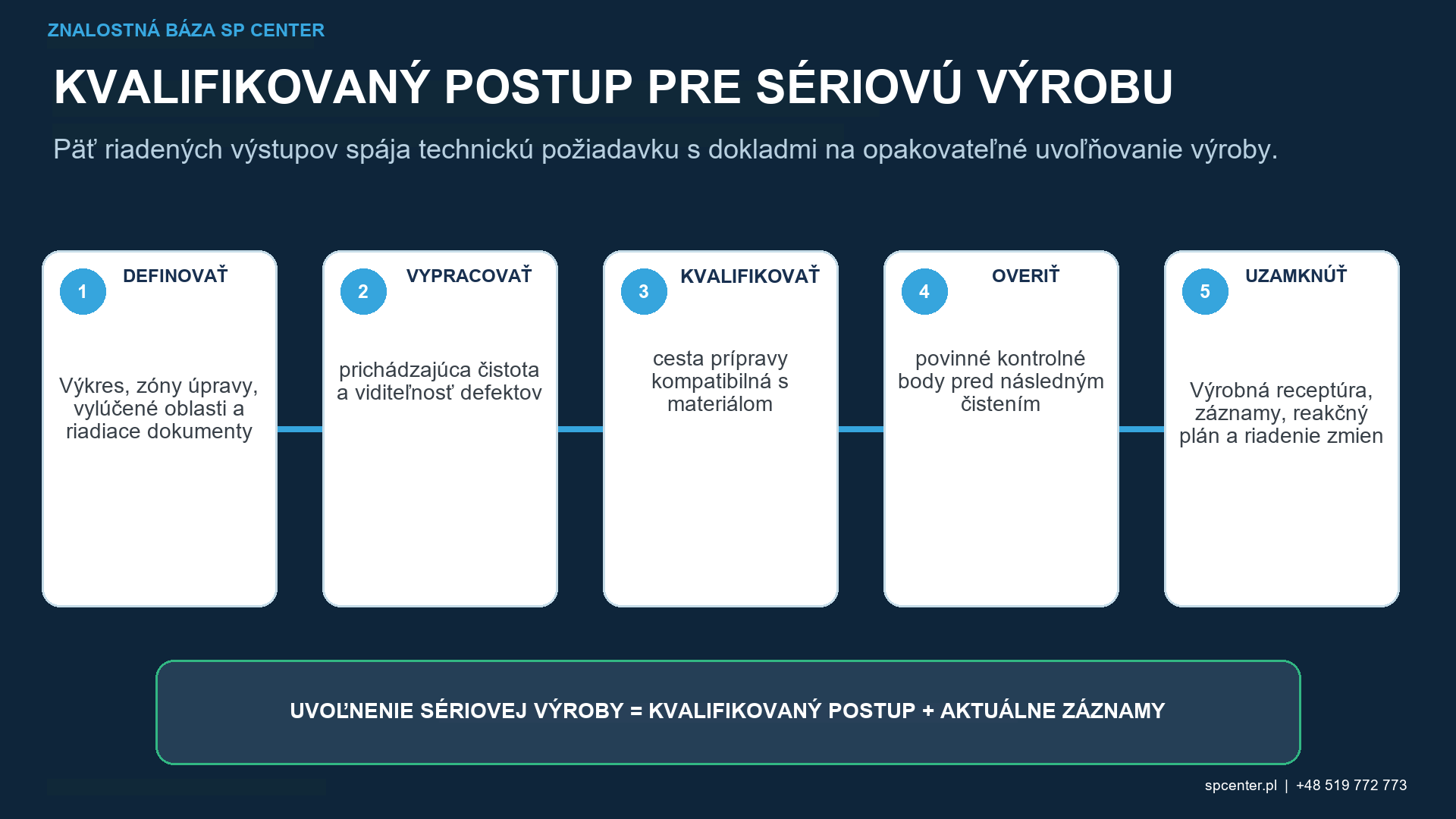

Čo vyžaduje konečné uvoľnenie?
| Fáza | Primárny cieľ | Nezamieňať s |
|---|---|---|
| Pred guľôčkovaním | Odkryť autorizovaný substrát, odhaliť chyby a chrániť kvalifikovaný mediálny systém | Kozmetické čistenie alebo spoliehanie sa na prúd guľôčkovania na odstránenie kontaminácie |
| Po guľôčkovaní, pred uvoľnením pokrytia | Zachovať doklady potrebné na posúdenie ošetrenia, hraníc a tieňovaných oblastí | Okamžité umytie, ktoré zničí stopovač alebo iné požadované doklady |
| Po uvoľnení pokrytia | Odstrániť uvoľnené médiá, masky, stopovač a zvyšky bez zmeny výsledku | Brúsenie, miešanie, abrazívne leštenie alebo agresívny chemický útok, pokiaľ nie je autorizovaný |
| Po konečnom čistení | Overenie čistoty, ochrana povrchu a identifikácia stavu následnej cesty | Nekontrolovaná manipulácia, inhibítor korózie, skladovanie alebo balenie |
| Pred následným náterom alebo montážou | Potvrďte kompatibilitu, suchosť, stav bez média a požadované záznamy | Za predpokladu, že vizuálna čistota preukazuje funkčnú čistotu |
Tabuľka 4. Pojem čistenie zahŕňa odlišné ciele pred guľôčkovaním a po ňom.
- Žiadne uvoľnené médiá vo vonkajších alebo vnútorných prvkoch.
- Žiadne zakázané čistiace prostriedky, stopovacie látky, lepidlá ani iné zvyšky procesu.
- Pokrytie už skontrolované a zdokumentované schválenou metódou.
- Prijateľné hranice maskovania a chránené povrchy.
- Nepoškodené závity, vzťažné body, tesnenia, uloženie a ďalšie funkčné prvky.
- Akceptovaný požadovaný povrch, rozmery, ochrana proti korózii, balenie a stav následného spracovania.
Prečo musia byť diely pred guľôčkovaním vyčistené?
Prúd guľôčkovania musí dosiahnuť známy, autorizovaný povrch. Olej, okoviny, korózia, triesky a cudzie abrazívne látky môžu ovplyvniť maskovanie, kontrolu pokrytia, čistotu média a interakciu častíc so substrátom alebo skryť defekty.
Je guľôčkovanie aj čistiacim procesom?
Nie. Jeho primárnym účelom je kontrolované vylepšenie povrchu. Tryskanie alebo otryskávanie je samostatný procesný krok, ktorého médiá, zariadenia, kontroly prijateľnosti a kontaminácie musia byť schválené nezávisle.
Môže sa tryskanie použiť pred guľôčkovaním?
Áno, ak materiál, výkres a schválený výrobný postup povoľujú samostatne riadený krok čistiaceho tryskania. Jeho účel, zmena povrchu, riziko kontaminácie a akceptácia musia byť definované pred následným guľôčkovaním.
Kedy by sa mal odstrániť fluorescenčný stopovač pokrytia?
Iba po požadovanej kontrole pokrytia a dokumentácii. Schválený procesný postup musí zachovať doklady dostatočne dlho na posúdenie ošetrených, zatienených a hraničných oblastí.
Ako sa odstraňujú uvoľnené médiá zo slepých otvorov a kanálov?
Použite kvalifikovanú metódu, ktorá môže podľa súčiastky zahŕňať riadenú orientáciu, prefukovanie vzduchom, vákuum, premývanie alebo odsávanie. Metóda a overenie musia pokrývať celú vnútornú cestu a prevádzkové riziko, nie iba viditeľný vonkajší povrch.
Môže sa guľôčkovaný povrch po čistení leštiť?
Iba vtedy, keď výkres a autorizovaný postup definujú operáciu a povolené odstránenie materiálu. Neschválené brúsenie, miešanie alebo agresívne leštenie môže odstrániť alebo zmeniť mechanicky modifikovanú vrstvu.
Dokazuje správna Almenova intenzita, že príprava a čistenie dielu sú prijateľné?
Nie. Almenova intenzita overuje štandardizovanú odozvu prúdu. Čistota vstupu, rozmiestnenie defektov, stav maskovania/stopovania, pokrytie komponentu, odstránenie voľných médií a konečná čistota vyžadujú samostatné doklady.
Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?
Poskytnite výkres a revíziu, materiál a tepelné spracovanie, stav vstupu, predchádzajúce a následné operácie, zóny spracovania/vylúčenia, špecifikácie, intenzitu/pokrytie, vnútornú geometriu, čistotu, ochranu proti korózii, balenie a požiadavky na záznamy.
Kľúčové poznatky
- Vytvorte definovaný stav povrchu pred guľôčkovaním.
- Odmasťovanie, odstraňovanie okovín a čistenie tryskaním považujte za samostatné riadené operácie.
- Udržiavajte súčiastky, masky, upínacie prípravky, manipulačné nástroje a nádoby čisté.
- Uschovajte doklady o pokrytí, kým nie je dokončená kontrola a dokumentácia.
- Odstráňte uvoľnené médiá z celej geometrie vrátane vnútorných priechodov.
- Bez technického schválenia vrstvu ovplyvnenú guľôčkovaním neobrusujte ani chemicky nenarúšajte.
- Vyčistený povrch po guľôčkovaní chráňte až do ďalšej riadenej operácie.
Súvisiace príručky SP Center
Technické zdroje
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE J792_202209, SAE Manuál o tryskaní
3. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
4. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
Poznámka k norme: Komponent riadi kompletný výkres, procesné špecifikácie, prenesené požiadavky zákazníka a schválená čistiaca postup. Táto príručka nepredpisuje univerzálny čistič, limit čistoty ani metódu odstraňovania médií.
Autor: Paweł Kmieć
Diskutujte o postupe prípravy, čistenia a guľôčkovania: +48 519 772 773 | biuro@spcenter.pl
