Exponera ett känt yttillstånd för kulpeningsstrålen, bevara inspektionsunderlagen och avlägsna kulpeningsmedium och rester utan att förändra resultatet av kulpeningen
Före kulpening ska förberedelsen frilägga den godkända komponentytan utan att orsaka skador eller lämna oförenliga rester. Efter kulpening ska rengöringen avlägsna lösa kulpeningsmedier och processrester utan att förstöra erforderliga underlag för täckningsgrad eller förändra den mekaniskt modifierade ytan. Målen hör till en styrd sekvens: identifiera, förbereda, kontrollera, maskera eller applicera spårmedel, kulpena, verifiera, rengöra, skydda och frisläppa.

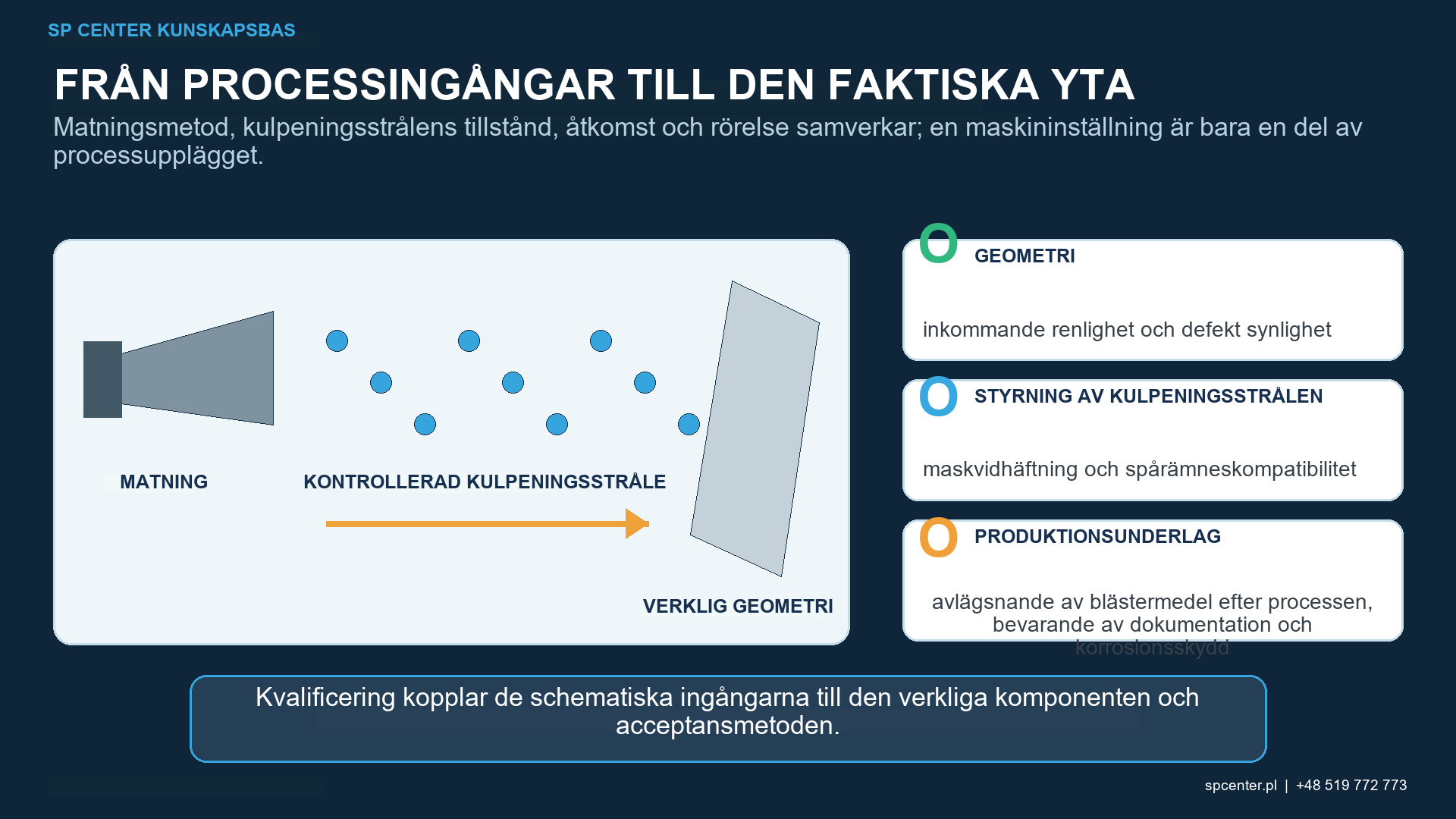

Vad måste förberedelse före kulpening fastställa?
Korrekta kulpeningsmedium-, intensitets- och maskininställningar kan inte kompensera för en okänd inkommande yta. Målet är inte bara en visuellt attraktiv del; det är ett repeterbart yttillstånd som är kompatibelt med ritningen, komponentmaterialet, godkänd tillverkningsväg, maskering, inspektion och mediasystem.
| Inkommande tillstånd | Processrisk | Nödvändigt beslut om fortsatt hantering |
|---|---|---|
| Olja, fett eller korrosionsinhibitor | Mask/spårämnesvidhäftningsfel, mediakontaminering och osäker partikel-substratkontakt | Använd en godkänd materialkompatibel rengöringsmetod; Kontrollera borttagning och torkning |
| Skal, oxid eller korrosionsprodukter | Inkonsekvent interaktion och dolda ytskador | Avlägsna endast genom en separat auktoriserad operation och inspektera den exponerade ytan |
| Flisor, främmande grus eller löst slipmedel | Främmande partiklar kommer in i mediet/återvinningssystemet eller skadar senare delar | Avlägsna före lastning; spärra in utrustningen om korskontaminering misstänks |
| Grad, repa, urholkning, överlappning, slipbränna eller skadad gänga | Defekten kvarstår på en utmattningsrelevant yta efter kulpening | Kontrollera och inhämta behörigt beslut om fortsatt hantering; använd inte kulpening för att dölja en avvikelse. |
| Kvarhållen vätska eller fukt | Korrosion, fel hos spårmedel eller maskering samt kontaminering i systemet för kulpeningsmedium | Töm och torka hela geometrin med en godkänd, verifierad väg |
Tabell 1. Inkommande renlighet och ytintegritet är olika men samordnade acceptansfrågor.
Varför är kulpening och blästring separata processer?
Kulpening är en styrd process för att förbättra ytegenskaper. Blästringsrengöring eller kulblästring (shot blasting) är mekaniska förbehandlingar som främst används för rengöring eller materialavverkning, exempelvis för att avlägsna glödskal eller föroreningar. En kulpeningscykel ska inte förväntas avfetta en komponent, avlägsna kraftig korrosion eller ersätta en godkänd process för avlägsnande av glödskal.
När blästringsrengöring krävs före kulpening ska dess kulpeningsmedier, utrustning, påverkan på ytan, acceptanskriterier och styrning av kontaminering definieras som en separat operation. Den efterföljande kulpeningsprocessen ska kvalificeras med det godkända ingångstillstånd som rengöringsoperationen skapar.
Hur godkänns en rengöringsmetod för komponenten?
| Godkännandefråga för rengöring | Varför det är viktigt | Underlag |
|---|---|---|
| Kan metoden angripa legeringen, härdskiktet eller beläggningen? | Ett rengöringsmedel som är acceptabelt för ett material kan skada aluminium, titan, magnesium, rostfritt stål eller en beläggning | Material-/processkompatibilitet och godkända gränsvärden |
| Kan det ändra dimensioner eller ytintegritet? | Aggressiv kemisk eller mekanisk verkan kan förändra kritisk geometri eller introducera defekter | Kvalificerade parametrar och erforderlig yt-/dimensionsinspektion |
| Lämnar det rester? | En torr film kan påverka masker, spårämnen, kulpeningsmedium och nedströms verksamhet | Renhetsmetod och acceptanskriterier |
| Kan vätska finnas kvar i interna funktioner? | Resterande lösning kan transportera kontaminering eller främja korrosion | Dränering/torkväg och riskbaserad verifiering |
| Kan hantering återkontaminera ytan? | Händer, handskar, fixturer, bord, behållare och lyftverktyg kan förstöra rengöringen | Kontrollerad hantering, verktygsrenlighet, hålltid och förvaring |
Tabell 2. Lämpligheten för rengöring beror på material, geometri, yttillstånd och hela tillverkningssekvensen.
Bearbetning, gradning, slipning, värmebehandling, inspektion och rengöring kan föregå kulpening, men deras ordningsföljd är applikationsspecifik. Bearbetning eller blandning efter kulpening kan ta bort en del av det påverkade ytskiktet och får inte introduceras utan tekniskt tillstånd.
Hur bevaras det förberedda tillståndet?
En ren del kan återkontamineras av bara händer, smutsiga handskar, arbetsbord, transportbehållare, fixturer, lyftverktyg eller masker. Verktygsrenlighet, maximal hålltid där så är tillämpligt, kontrollerad lagring och överföring till maskinen är en del av förberedelserna.
Masker kräver rena sitt- eller vidhäftningsytor. En täckningsfilm är annorlunda: det är ett avsiktligt inspektionsmaterial som appliceras med en godkänd metod. Substratet måste stödja en enhetlig, tillförlitlig spårfilm, och spårfilmen måste finnas kvar tills täckningsinspektionen är klar.

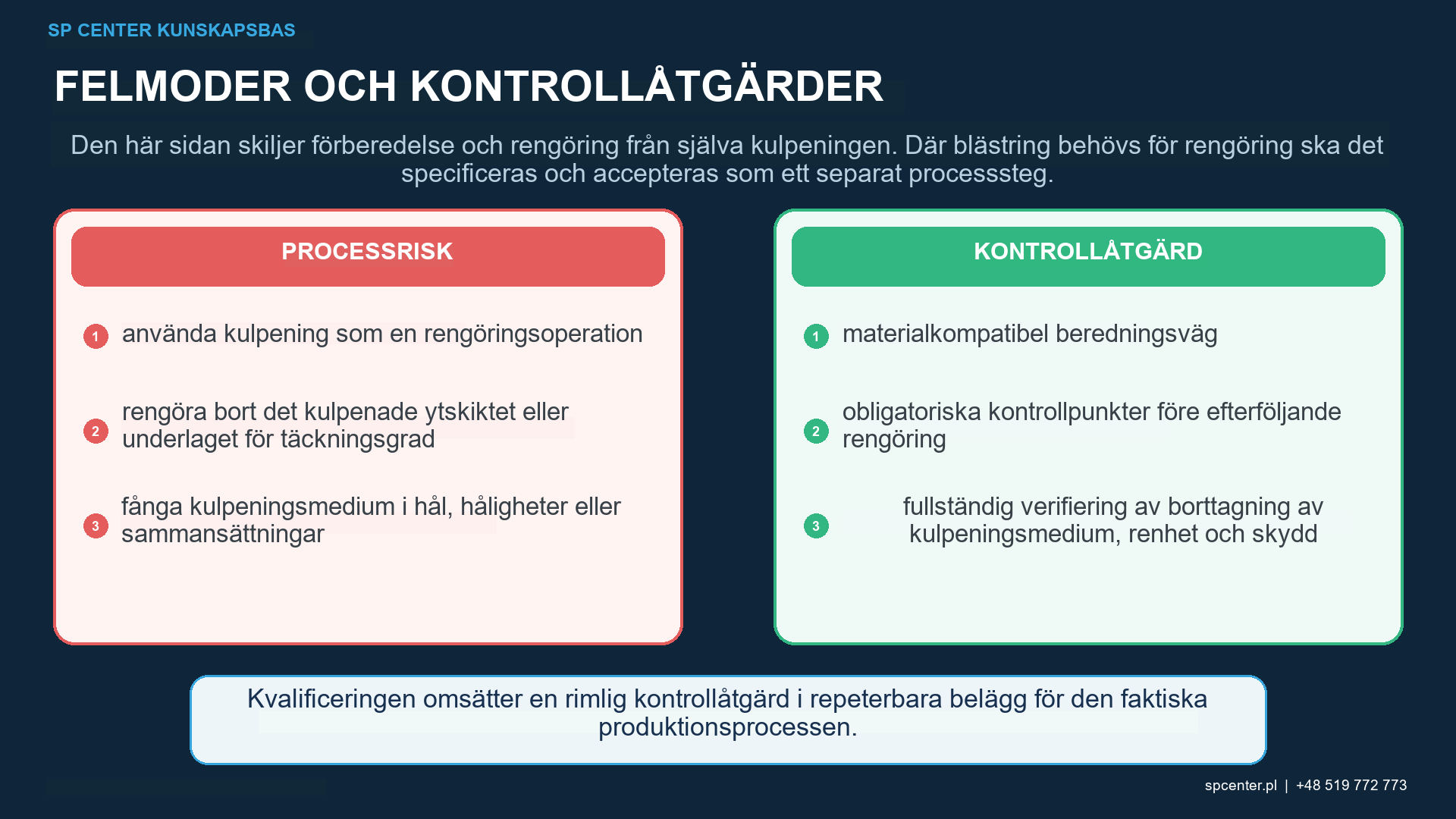

Varför måste underlag för täckningsgrad bevaras före rengöring?
Visuella eller fluorescerande underlag måste finnas tillgängliga tillräckligt länge för att utvärdera behandlade områden, skuggade områden, gränser och ofullständig täckningsgrad. Den kvalificerade sekvensen bör ange: kulpena, inspektera täckningsgraden, registrera resultatet och ta sedan bort spårämnen och andra rester efter behov.
Almenintensiteten kännetecknar det kulpeningsstrålens standardiserade Almenrespons. Det bevisar inte inkommande renhet, korrekt maskering, komponenttäckning eller borttagning av lösa medier.
Hur avlägsnas lösa medier från hela komponenten?
| Egenskap eller rester | Problem med borttagning/verifiering | Kontrollerat svar |
|---|---|---|
| Utvändiga ytor och öppna gängor | Lösa partiklar kvarstår i den lokala geometrin | Godkänd luft-, vakuum-, tvätt- eller orienteringsmetod utan att skada ytan |
| Blindhål och djupa hålrum | Partiklar kan inte rinna av med hjälp av gravitationen eller ses direkt | Definierad orientering, extraktions-/rengöringsmetod och verifiering lämplig för risk |
| Tvärgående hål och sammankopplade kanaler | Partiklar migrerar mellan objekt | Utvärdera hela vägen och båda in-/utgångsriktningarna |
| Masker, tejp och lim | Rester, verktygsmärken eller fastklämt material kvarstår efter borttagning | Kontrollerat borttagning följt av inspektion av skyddade och gränsytor |
| Täckningsspårare | Borttagen före inspektion eller behållen när renlighet nedströms förhindrar det | Inspektera och registrera först; Använd sedan den godkända metoden för borttagning av spårämnen |
| Damm och sprickor i kulpeningsmedium | Kan finnas kvar i ojämna ytor, spår eller sammansättningar | Riskbaserad renhetskontroll och spärrning av alla berörda processsystem |
Tabell 3. Rengöring efter kulpening följer geometri, resttyp och en riskanpassad verifieringsmetod.
En instängd partikel kan blockera smörjning, störa sammansättningen eller bli till främmande föremål. Planen måste förklara hur kulpeningsmedium kan komma in i varje funktion, hur det kommer att tas bort och hur resultatet kommer att verifieras – inte bara hur det synliga utsidan kommer att blåsas bort.
Hur kan rengöring skada den kulpenade ytan?
Yttexturen efter kulpening är inte i sig en defekt. Icke godkänd slipning, lokal utjämning, abrasiv polering eller aggressiv kemisk behandling kan avlägsna eller förändra den mekaniskt modifierade ytan. Om passivering, plätering, beläggning eller annan behandling följer ska dess plats i operationsföljden och tillåtna materialavverkning framgå av teknisk dokumentation.

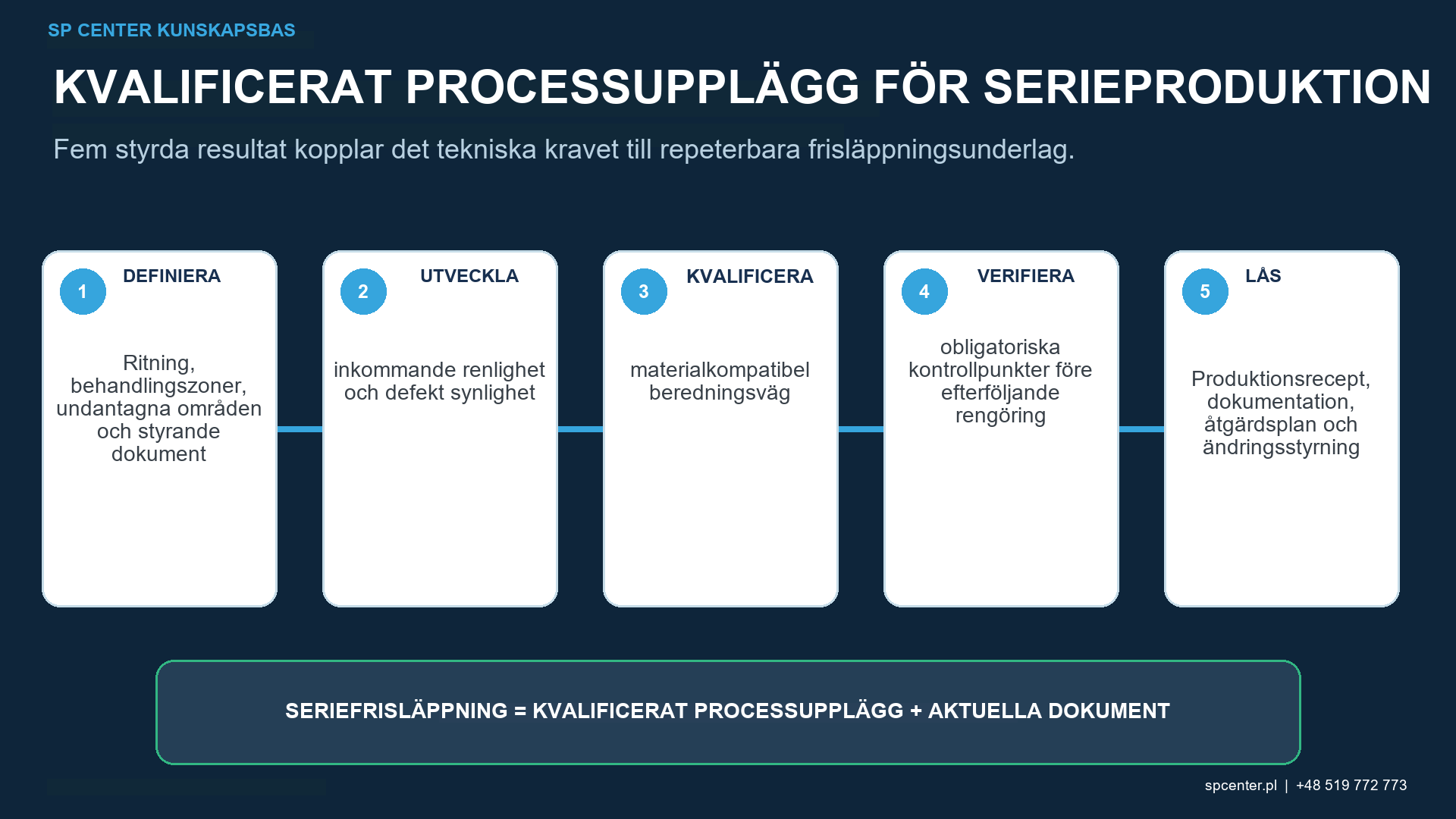

Vad krävs för slutgiltig frigivning?
| Steg | Primärt mål | Förväxla inte med |
|---|---|---|
| Före kulpening | Exponera det godkända substratet, avslöja defekter och skydda det kvalificerade mediesystemet | Kosmetisk rengöring eller användning av kulpeningsstrålen för att avlägsna kontaminering |
| Efter kulpening, före täckningsfrisättning | Bevara underlag som krävs för att bedöma behandling, gränser och skuggade områden | Omedelbar tvättning som förstör spårämne eller annat nödvändigt underlag |
| Efter täckningsfrisättning | Ta bort löst kulpeningsmedium, masker, spårämne och rester utan att förändra resultatet | Slipning, blandning, slipande polering eller aggressiv kemisk attack om inte annat är tillåtet |
| Efter slutlig rengöring | Kontrollera renlighet, skydda ytan och identifiera status för nedströms processupplägg | Okontrollerad hantering, korrosionsinhibitor, lagring eller förpackning |
| Före beläggning eller montering nedströms | Bekräfta kompatibilitet, torrhet, mediefritt tillstånd och erforderliga dokumentation | Förutsatt att visuell renhet bevisar funktionell renhet |
Tabell 4. Begreppet rengöring omfattar olika syften före och efter kulpeningen.
- Inga lösa medier i externa eller interna funktioner.
- Inget förbjudet rengöringsmedel, spårämnen, lim eller andra processrester.
- Täckningsgraden är redan inspekterad och dokumenterad med den godkända metoden.
- Acceptabla maskeringsgränser och skyddade ytor.
- Oskadade gängor, referenser, tätningar, passningar och andra funktionella egenskaper.
- Erforderlig yta, dimensioner, korrosionsskydd, förpackning och nedströmsstatus accepterad.
Varför måste delar rengöras före kulpening?
Kulpeningsstrålen måste nå en känd, auktoriserad yta. Olja, glödskal, korrosion, flisor och främmande slipmedel kan påverka maskering, täckningsinspektion, kulpeningsmediets renhet och partikel-substrat-interaktion eller dölja defekter.
Är kulpening också en rengöringsprocess?
Nej. Dess primära syfte är kontrollerad ytförbättring. Blästring är ett separat processteg vars blästermedel, utrustning, acceptans- och kontamineringskontroller måste godkännas oberoende av varandra.
Kan blästring användas före kulpening?
Ja, när materialet, ritningen och den godkända tillverkningsprocessen medger ett separat styrt blästringssteg för rengöring. Dess syfte, förändring av ytan, kontamineringsrisk och acceptanskriterier måste vara definierade före den efterföljande kulpeningen.
När ska fluorescerande täckningsspårämne tas bort?
Endast efter den erforderliga täckningsinspektionen och dokumentationen. Den godkända processsekvensen måste bevara underlagen tillräckligt länge för att bedöma behandlade, skuggade och gränsområden.
Hur avlägsnas lösa kulpeningsmedium från blindhål och kanaler?
Använd en kvalificerad metod som, beroende på komponenten, kan omfatta styrd orientering, luftspolning, vakuum, tvättning eller utsugning. Metoden och verifieringen måste omfatta hela den invändiga vägen och risken i drift, inte bara den synliga utsidan.
Kan en kulpenad yta poleras efter rengöring?
Endast när ritningen och det godkända processupplägget definierar operationen och tillåtet materialborttagning. Icke godkänd slipning, blandning eller aggressiv polering kan ta bort eller ändra det mekaniskt modifierade lagret.
Bevisar korrekt Almenintensitet att delberedning och rengöring är acceptabla?
Nej. Almenintensitet verifierar kulpeningsstrålens standardiserade Almenrespons. Inkommande renlighet, defektborttagning, maskerings-/spårämnestillstånd, komponenttäckning, borttagning av lösa medier och slutlig renlighet kräver separata underlag.
Vad ska en offertförfrågan innehålla?
Tillhandahåll ritningen och revisionen, material- och värmebehandling, inkommande tillstånd, tidigare och efterföljande operationer, behandlings-/uteslutningszoner, specifikationer, intensitet/täckningsgrad, intern geometri, renlighet, korrosionsskydd, förpackning och registreringskrav.
Viktiga slutsatser
- Skapa ett definierat yttillstånd före kulpening.
- Behandla avfettning, avlägsnande av glödskal och blästringsrengöring som separata styrda operationer.
- Håll delar, masker, fixturer, hanteringsverktyg och behållare rena.
- Bevara underlag för täckningsgrad tills inspektion och dokumentation är klar.
- Ta bort lösa medier från hela geometrin, inklusive interna passager.
- Slipa inte eller kemiskt angrip det kulpenade lagret utan tekniskt tillstånd.
- Skydda den rengjorda kulpenade ytan tills nästa kontrollerade operation.
Relaterade SP Center-guider
Tekniska källor
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE J792_202209, SAE-manual för blästring
3. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE J2441_202511: Kulpening, stabiliserad november 2025
Standardnotering: Den kompletta ritningen, processspecifikationerna, kundens vidareförda krav och godkänd rengöringsprocessupplägg styr komponenten. Denna guide föreskriver inte ett universellt rengöringsmedel, renhetsgräns eller metod för borttagning av kulpeningsmedium.
