Nastavte vůči proudu média známý stav povrchu, zachovejte doklady z kontroly a odstraňte médium i zbytky, aniž byste změnili výsledek kuličkování
Před kuličkováním musí příprava odkrýt schválený povrch součásti, aniž by způsobila poškození nebo zanechala neslučitelné zbytky. po kuličkování musí čištění odstranit volné médium a procesní zbytky, aniž by zničilo požadované doklady o stupni pokrytí nebo změnilo mechanicky ovlivněný povrch. Tyto cíle patří do řízeného sledu: identifikace, příprava, kontrola, maskování nebo aplikace stopovacího prostředku, kuličkování, ověření, čištění, ochrana a uvolnění.

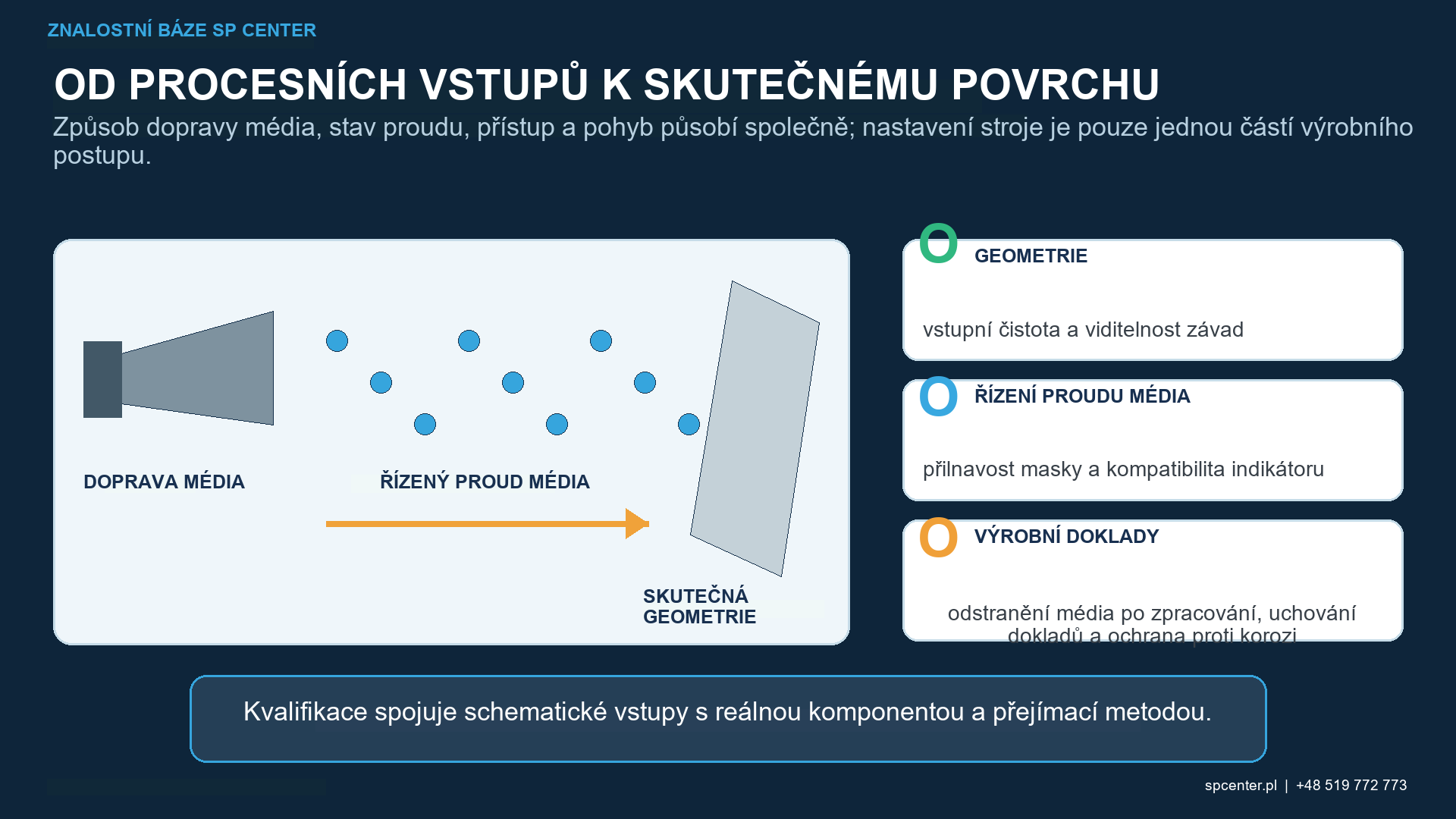

Co musí být stanoveno přípravou před kuličkováním?
Správné nastavení média, intenzity a stroje nemůže kompenzovat neznámý vstupní povrch. Cílem není pouze vizuálně atraktivní díl; jde o opakovatelný stav povrchu kompatibilní s výkresem, materiálem součásti, schváleným výrobním postupem, maskováním, kontrolou a systémem médií.
| Vstupní stav | Procesní riziko | Požadované uspořádání |
|---|---|---|
| Olej, mastnota nebo inhibitor koroze | Selhání přilnavosti masky/stopovací látky, kontaminace média a nejistý kontakt částic s podkladem | Použijte schválenou metodu čištění kompatibilní s materiálem; Ověřte odstranění a sušení |
| Okuj, oxidy nebo produkty koroze | Nekonzistentní interakce a skryté poškození povrchu | Odstraňte pouze samostatně autorizovanou operací a zkontrolujte exponovaný povrch |
| Třísky, cizí zrna nebo uvolněné abrazivo | Cizí částice se dostanou do média/regeneračního systému nebo poškodí pozdější části | Před naložením odstraňte; v případě podezření na křížovou kontaminaci zajistěte zařízení |
| Otřepy, škrábance, důlek, přeplátování, spáleniny po broušení nebo poškozený závit | Vada zůstává na povrchu relevantním pro únavu materiálu i po kuličkování | Proveďte kontrolu a získejte autorizované rozhodnutí o dalším postupu; kuličkováním nezakrývejte neshodu |
| Zadržená kapalina nebo vlhkost | Koroze, selhání stopovacího prostředku nebo maskování a kontaminace systému pracovního média | Vypusťte a vysušte celou geometrii schváleným a ověřeným postupem |
Tabulka 1. Vstupní čistota a integrita povrchu jsou odlišné, ale koordinované otázky přijetí.
Proč jsou kuličkování a čištění tryskáním oddělené procesy?
Kuličkování je řízený proces ke zlepšení vlastností povrchu. Čištění tryskáním nebo tryskání (shot blasting) je mechanická předúprava určená především k čištění či úběru materiálu, například k odstranění okují nebo nečistot. Od cyklu kuličkování nelze očekávat odmaštění součásti, odstranění silné koroze ani náhradu schváleného procesu odstraňování okují.
Je-li před kuličkováním vyžadováno čištění tryskáním, definujte jako samostatnou operaci jeho médium, zařízení, účinek na povrch, přejímku a řízení kontaminace. Následná kvalifikace kuličkování musí vycházet ze schváleného vstupního stavu, který tato operace vytvoří.
Jak je metoda čištění schválena pro danou součást?
| Otázka schválení čištění | Proč je to důležité | Doklad |
|---|---|---|
| Může metoda agresivně ovlivnit slitinu, povrchově zpevněnou vrstvu nebo povlak? | Čistič vhodný pro jeden materiál může poškodit hliník, titan, hořčík, nerezovou ocel nebo povlak. | Kompatibilita materiálu/procesu a povolené limity. |
| Může změnit rozměry nebo integritu povrchu? | Agresivní chemické nebo mechanické působení může změnit kritickou geometrii nebo způsobit vady. | Kvalifikované parametry a požadovaná kontrola povrchu/rozměrů. |
| Zanechává zbytky? | Suchý film může ovlivnit masky, stopovací látky, média a následné operace. | Metoda čistoty a kritéria přijetí. |
| Může kapalina zůstat ve vnitřních součástech? | Zadržený roztok může přenášet kontaminaci nebo podporovat korozi | Cesta odvodnění/sušení a ověření na základě rizik |
| Může manipulace znovu kontaminovat povrch? | Ruce, rukavice, přípravky, stoly, nádoby a zdvihací nástroje mohou zvrátit čištění | Kontrolovaná manipulace, čistota nástrojů, doba výdrže a skladování |
Tabulka 2. Vhodnost čištění závisí na materiálu, geometrii, stavu povrchu a celém výrobním postupu.
Obrábění, odjehlování, broušení, tepelné zpracování, kontrola a čištění mohou kuličkování předcházet, jejich pořadí je však specifické pro danou aplikaci. Obrábění nebo lokální začišťování po kuličkování může odstranit část ovlivněné vrstvy a nesmí se zavést bez technického schválení.
Jak je zachován připravený stav?
Čistý díl může být znovu kontaminován holýma rukama, špinavými rukavicemi, pracovními stoly, přepravními kontejnery, přípravky, zdvihacími nástroji nebo maskami. Součástí přípravy je čistota nástrojů, maximální doba držení, kde je to relevantní, kontrolované skladování a přenos do stroje.
Masky vyžadují čisté dosedací nebo adhezní povrchy. Stopovací film pokrytí je jiný: jedná se o záměrný kontrolní materiál aplikovaný schválenou metodou. Substrát musí nést rovnoměrný a spolehlivý film stopovacího materiálu a stopovací materiál musí zůstat, dokud není dokončena kontrola pokrytí.
Proč musí být doklady o pokrytí zachovány před čištěním?
Vizuální nebo fluorescenční doklady musí zůstat k dispozici dostatečně dlouho, aby bylo možné vyhodnotit ošetřené oblasti, zastíněné oblasti, hranice a neúplné pokrytí. Kvalifikovaná sekvence by měla uvádět: kuličkovat, zkontrolovat pokrytí, zaznamenat výsledek a poté dle potřeby odstranit stopovač a další zbytky.
Almenova intenzita charakterizuje standardizovanou odezvu proudu. Neprokazuje čistotu vstupního proudu, správné maskování, pokrytí součásti ani odstranění uvolněných médií.
Jak se uvolněná média odstraňují z celé součásti?
| Prvek nebo zbytek | Problém s odstraněním/ověřením | Řízená odezva |
|---|---|---|
| Vnější povrchy a otevřené závity | Volné částice zůstávají v lokální geometrii | Schválená metoda čištění vzduchem, vakuem, mytím nebo orientací bez poškození povrchu |
| Slepé otvory a hluboké dutiny | Částice nemohou odtékat gravitací ani být přímo viditelné | Definovaná orientace, metoda extrakce/čištění a ověření odpovídající riziku |
| Křížové otvory a propojené kanály | Částice migrují mezi prvky | Vyhodnoťte celou cestu a oba směry vstupu/výstupu |
| Masky, páska a lepidlo | Zbytky, stopy po nástrojích nebo zachycená média zůstávají po odstranění | Řízené odstranění následované kontrolou chráněného a hraničního povrchu |
| Sledovač pokrytí | Odstraněno před kontrolou nebo ponecháno, pokud to čistota následného postupu znemožňuje | Nejprve proveďte kontrolu a záznam; poté použijte schválený postup odstranění stopovacího prostředku |
| Prach a rozlámaná média | Mohou zůstat v drsných površích, drážkách nebo sestavách | Kontrola čistoty na základě rizika a zadržení jakéhokoli dotčeného procesního systému |
Tabulka 3. Čištění po kuličkování se řídí geometrií, typem zbytků a metodou ověřování odpovídající riziku.
Zachycená částice může blokovat mazání, narušovat sestavu nebo se stát cizím předmětem. Plán musí vysvětlovat, jak se médium může dostat do každého prvku, jak bude odstraněno a jak bude výsledek ověřen – nejen jak bude viditelný vnější povrch odfouknut.

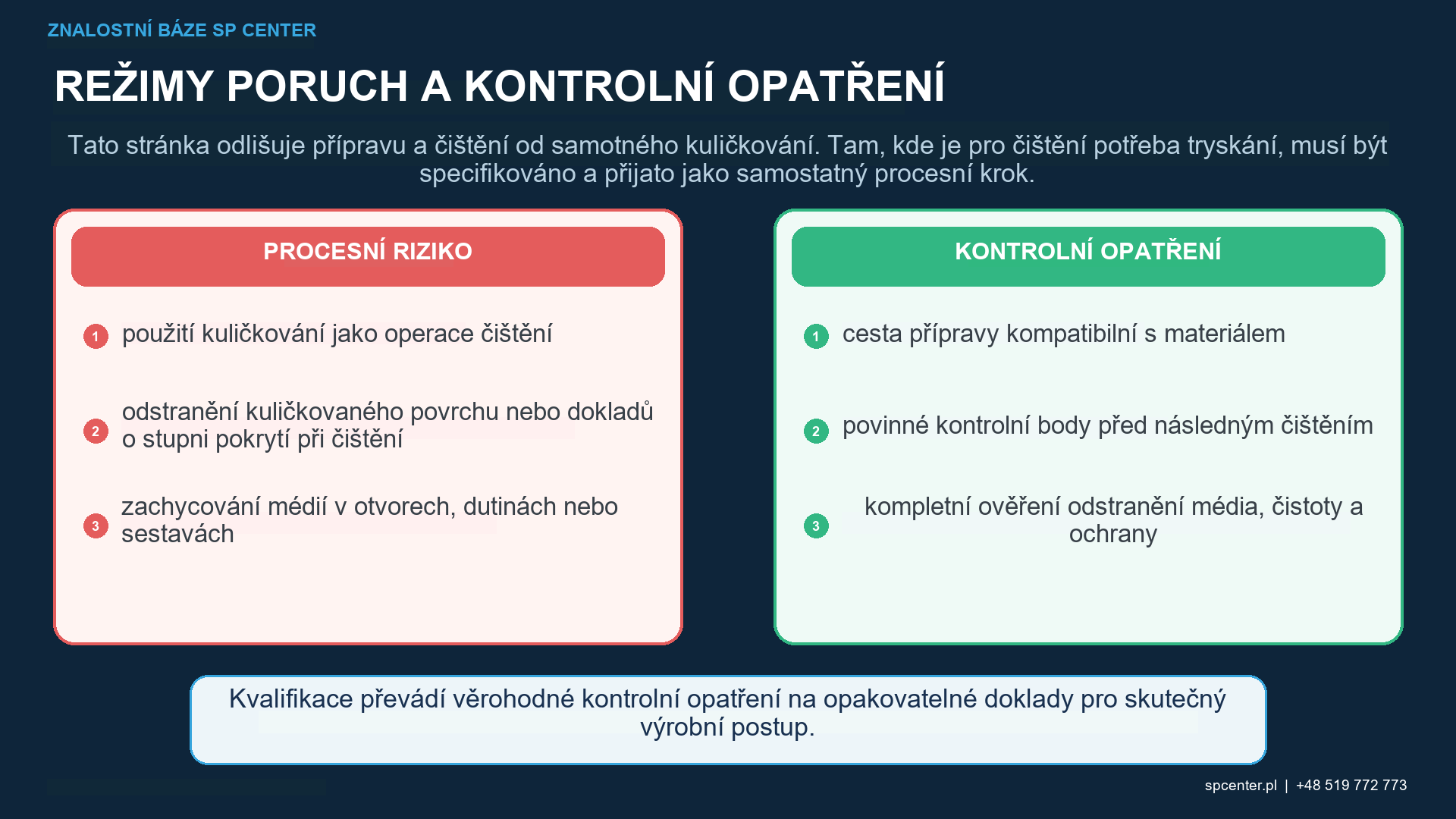

Jak může čištění poškodit kuličkovaný povrch?
Textura po kuličkování není sama o sobě vadou. Neschválené broušení, lokální začišťování, abrazivní leštění nebo agresivní chemické působení může mechanicky ovlivněný povrch odstranit či změnit. Následuje-li pasivace, pokovování, povlakování nebo jiná úprava, musí její pořadí a přípustný úběr materiálu vycházet z technické dokumentace.

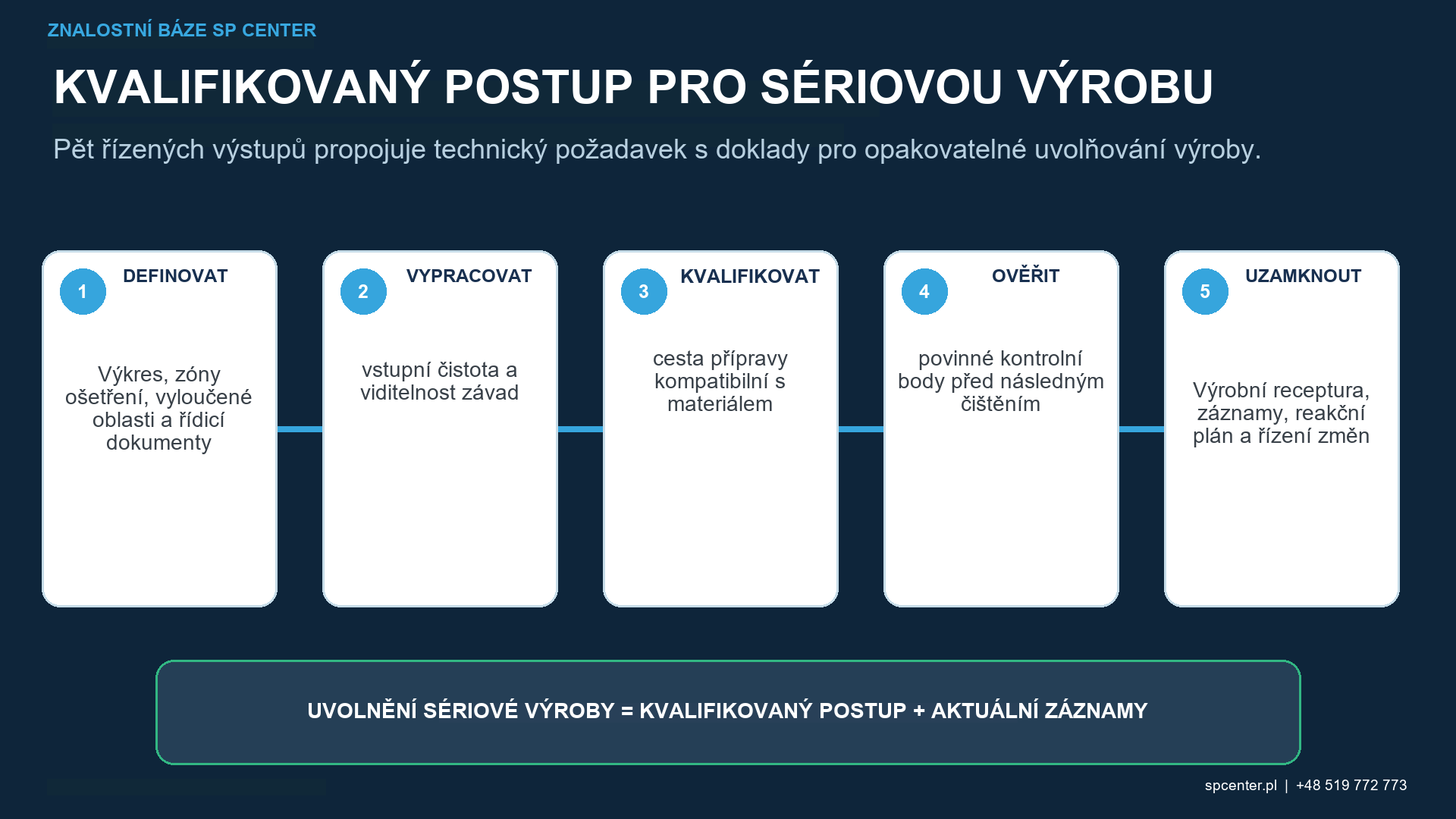

Co vyžaduje konečné uvolnění?
| Fáze | Primární cíl | Nezaměňovat s |
|---|---|---|
| Před kuličkováním | Odhalit autorizovaný substrát, odhalit vady a chránit kvalifikovaný mediální systém | Kosmetické čištění nebo spoléhání se na proud média pro kuličkování k odstranění kontaminace |
| Po kuličkování, před uvolněním pokrytí | Zachovat doklady potřebné k posouzení ošetření, hranic a stínovaných oblastí | Okamžité mytí, které zničí stopovač nebo jiné požadované doklady |
| Po uvolnění pokrytí | Odstranění uvolněných médií, masek, stopovače a zbytků bez změny výsledku | Broušení, míchání, abrazivní leštění nebo agresivní chemické napadení, pokud není povoleno |
| Po konečném čištění | Ověření čistoty, ochrana povrchu a určení stavu následné cesty | Nekontrolovaná manipulace, inhibitor koroze, skladování nebo balení |
| Před následným nátěrem nebo montáží | Potvrďte kompatibilitu, suchost, stav bez médií a požadované záznamy | Za předpokladu, že vizuální čistota prokazuje funkční čistotu |
Tabulka 4. Pojem čištění zahrnuje odlišné cíle před kuličkováním a po něm.
- Žádná uvolněná média ve vnějších ani vnitřních prvcích.
- Žádné zakázané čisticí prostředky, stopovací látky, lepidla ani jiné zbytky z procesu.
- Pokrytí již zkontrolováno a zdokumentováno schválenou metodou.
- Přijatelné hranice maskování a chráněné povrchy.
- Nepoškozené závity, vztažné body, těsnění, uložení a další funkční prvky.
- Požadovaný povrch, rozměry, ochrana proti korozi, balení a stav následného procesu jsou akceptovány.
Proč musí být díly před kuličkováním vyčištěny?
Proud média pro kuličkování musí dosáhnout známého, autorizovaného povrchu. Olej, okuje, koroze, třísky a cizí abrazivo mohou ovlivnit maskování, kontrolu pokrytí, čistotu média a interakci částic s podkladem nebo skrýt vady.
Je kuličkování také čisticí proces?
Ne. Jeho primárním účelem je kontrolované vylepšení povrchu. Čištění tryskáním neboli tryskání je samostatný procesní krok, jehož média, zařízení, přejímka a kontroly kontaminace musí být schváleny nezávisle.
Lze tryskání tryskáním použít před kuličkováním tryskáním?
Ano, pokud materiál, výkres a schválený výrobní postup dovolují samostatně řízený krok čisticího tryskání. Jeho účel, změna povrchu, riziko kontaminace a přejímka musí být definovány před následným kuličkováním.
Kdy má být odstraněn fluorescenční stopovací prostředek pro kontrolu stupně pokrytí?
Pouze po požadované kontrole a dokumentaci pokrytí. Schválený procesní postup musí uchovat doklady dostatečně dlouho na posouzení ošetřených, zastíněných a hraničních oblastí.
Jak se odstraňují uvolněná média ze slepých otvorů a kanálů?
Použijte kvalifikovanou metodu, která může podle součásti zahrnovat řízenou orientaci, profukování vzduchem, vakuum, promývání nebo odsávání. Metoda a ověření musí pokrývat celou vnitřní cestu a provozní riziko, nikoli jen viditelný vnější povrch.
Lze kuličkovaný povrch po čištění leštit?
Pouze tehdy, když výkres a autorizovaný postup definují operaci a povolený úběr materiálu. Neschválené broušení, míchání nebo agresivní leštění může odstranit nebo změnit mechanicky modifikovanou vrstvu.
Prokazuje správná Almenova intenzita, že příprava a čištění dílu jsou přijatelné?
Ne. Almenova intenzita ověřuje standardizovanou odezvu proudu. Čistota vstupu, umístění vad, stav maskování/stopování, pokrytí součásti, odstranění sypkých médií a konečná čistota vyžadují samostatné doklady.
Co by měla RFQ obsahovat?
Poskytněte výkres a revizi, materiál a tepelné zpracování, vstupní stav, předchozí a následné operace, zóny ošetření/vyloučení, specifikace, intenzitu/pokrytí, vnitřní geometrii, čistotu, ochranu proti korozi, požadavky na balení a záznamy.
Klíčové poznatky
- Před kuličkováním vytvořte definovaný stav povrchu.
- Odmašťování, odstraňování okují a čištění tryskáním považujte za samostatné řízené operace.
- Udržujte díly, masky, přípravky, manipulační nástroje a nádoby čisté.
- Uschovejte doklady o pokrytí, dokud nebude dokončena kontrola a dokumentace.
- Odstraňte uvolněná média z celé geometrie, včetně vnitřních průchodů.
- Bez technického schválení vrstvu ovlivněnou kuličkováním neobrušujte ani chemicky nenarušujte.
- Vyčištěný povrch po kuličkování chraňte až do další řízené operace.
Související průvodci SP Center
Technické zdroje
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE J792_202209, SAE Manuál pro tryskání
3. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
4. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
5. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
6. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
Poznámka k normě: Součást je řízena kompletním výkresem, procesními specifikacemi, přenesenými požadavky zákazníka a schválenou čisticí cestou. Tato příručka nepředepisuje univerzální čistič, limit čistoty ani metodu odstraňování médií.
