Wirkprinzipien, Eigenspannungstiefe, Oberflächenreaktion, Zugänglichkeit, Prozesslenkung, Qualifizierungsnachweise und industrielle Auswahl vergleichen
Konventionelles Verfestigungsstrahlen und Laser Peening können Druckeigenspannungen erzeugen, sind jedoch keine austauschbaren Varianten desselben Prozesses. Beim konventionellen Verfestigungsstrahlen trifft gelenktes festes Strahlmittel auf die Oberfläche; der Strahl wird mit dem Almen-System sowie getrennten Kontrollen von Bedeckungsgrad und Strahlmittel qualifiziert. Laser Peening nutzt rechnergestützte, gepulste laserinduzierte Druckbelastung in einem eigenständigen Fertigungsweg. Die Auswahl richtet sich nach Werkstoff, Geometrie, Schädigungsmechanismus, gefordertem Eigenspannungsprofil, Oberflächengrenzen, Serienbedarf und Genehmigungsgrundlage.

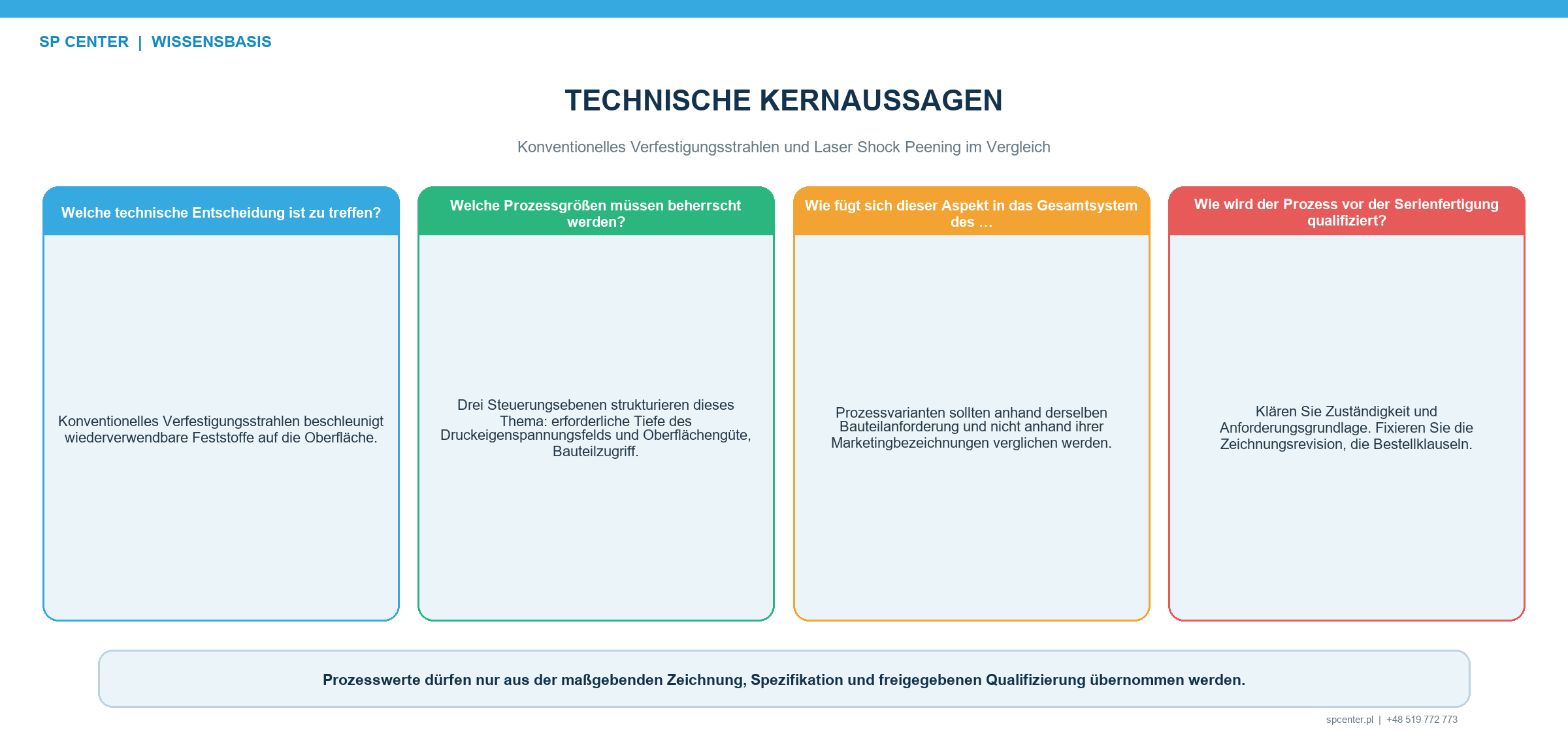

Worin liegt der Hauptunterschied zwischen Verfestigungsstrahlen und Laser Peening?
Beim konventionellen Verfestigungsstrahlen erzeugen zahlreiche Partikel einzelne Einschläge und örtliche plastische Verformung. Der elastisch behinderte Untergrund reagiert auf diese Dehnung. Aus der gelenkten Folge der Einschläge kann ein vorteilhaftes Druckeigenspannungsfeld entstehen, sofern Werkstoff, Strahlmittel, Intensität, Bedeckungsgrad und Geometrie qualifiziert sind.
Laser Peening, auch Laser Shock Peening genannt, richtet kurze Laserpulse auf festgelegte Oberflächenpositionen. Die Wechselwirkung erzeugt einen hohen, kurzzeitigen Druckimpuls, der eine Spannungswelle in das Bauteil einleitet. Qualifizierte Fertigungswege können vorbereitete Oberflächenschichten und ein Einschlussmedium einsetzen. Diese Elemente gehören zur gelenkten Laserkonfiguration und dürfen nicht beliebig ergänzt oder weggelassen werden.
| Vergleichsmerkmal | Konventionelles Verfestigungsstrahlen | Laser Peening |
|---|---|---|
| Energieübertragung | Beschleunigtes Strahlmittel trifft wiederholt auf und verformt die Oberfläche örtlich plastisch | Gepulste Laserenergie erzeugt einen kurzzeitigen Druckimpuls, der den oberflächennahen Werkstoff plastisch beansprucht |
| Prozesseinrichtung | Druckluftdüse, Lanze oder Schleuderrad mit geregeltem Strahlmitteldurchsatz und beherrschter Bauteilbewegung | Rechnergestützte optische Strahlführung, Pulsraster sowie Bauteil- oder Strahlbewegung |
| Wesentliche Prozessgrößen | Strahlmittelart, -größe, -härte, -form und -zustand; Almen-Intensität; Bedeckungsgrad; Durchsatz; Drehzahl oder Druck; Geometrie und Beaufschlagung | Laserenergie und Pulsmerkmale, beaufschlagte Fläche, Pulsraster und Überlappung, Fokus beziehungsweise Arbeitsabstand, Oberflächenvorbereitung sowie gegebenenfalls qualifizierte Opfer- und Einschlussschichten |
| Oberflächennachweis | Bedeckungsgrad durch Einschläge und Oberflächenzustand nach freigegebener Methode | Qualifizierte Anordnung und Überlappung der Pulsfelder sowie Oberflächennachweise gemäß Laserverfahrensspezifikation |
| Typische Oberflächenreaktion | Einschlagstextur mit verfahrensabhängiger Rauheit und möglicher Maßbeeinflussung | Vom Fertigungsweg abhängige Reaktion aus Pulsbelastung, Oberflächenvorbereitung und gegebenenfalls Opferschicht; weder automatisch schädigungsfrei noch glatter |
| Normativer Rahmen | Beispielsweise AMS2430 oder AMS2432 bei vertraglichem Aufruf, zusammen mit Zeichnung und Kundenvorgaben | Beispielsweise AMS2546A bei vertraglichem Aufruf, zusammen mit Zeichnung und Kundenvorgaben |
Tabelle 1. Beide Verfahren können dasselbe konstruktive Ziel verfolgen, unterscheiden sich aber in Energieeinleitung, Lenkungsgrößen und Abnahmenachweisen.
Wie unterscheiden sich die Eigenspannungsprofile?
Beide Verfahren können oberflächennahe Druckeigenspannungen erzeugen. Betrag, Tiefe, Ausgewogenheit und Stabilität ergeben sich aus Werkstoff, Herstellzustand, Geometrie und vollständigem qualifiziertem Fertigungsweg. Bei veröffentlichten Laser-Peening-Anwendungen wurden teils größere beeinflusste Tiefen als beim konventionellen Verfestigungsstrahlen erreicht. Daraus folgt jedoch keine Zusage für jede Legierung, Wanddicke oder Bauteilform.
Die technische Frage lautet nicht allein, welches Verfahren tiefer wirkt. Das erforderliche Profil muss zum erwarteten Rissausgang, Spannungsgradienten, Oberflächenzustand, zu nachfolgenden thermischen oder mechanischen Operationen und zur Maßstabilität passen. Auch gemessene Druckeigenspannungen machen eine übermäßige oder unausgewogene Bearbeitung nicht automatisch zulässig.
Wie unterscheidet sich der Oberflächenzustand?
Konventionelles Verfestigungsstrahlen erzeugt eine typische Einschlagstextur. Strahlmitteldurchmesser und -form, Härte, Intensität, Auftreffwinkel, Beaufschlagung und Eingangsoberfläche beeinflussen Rauheit, mögliche Oberflächenfaltungen, Kantenreaktion und Maßrisiko. Der Bedeckungsgrad zeigt, ob die geforderte Fläche die festgelegte Einschlagsbeaufschlagung erhalten hat; allein belegt er weder Eigenspannungstiefe noch Ermüdungsverhalten.
Laser Peening verwendet kein loses Strahlmittel. Daraus folgt jedoch keine automatisch unveränderte oder bessere Oberfläche. Pulsbelastung, Rand der beaufschlagten Fläche, Oberflächenvorbereitung, gegebenenfalls Opferschicht, Reinigung und Grundwerkstoff können das Ergebnis beeinflussen. Jeder Fertigungsweg benötigt eigene Grenzwerte für Schaden, Oberfläche, Sauberkeit und Maße.
Gelten Almen-Intensität und Bedeckungsgrad für beide Verfahren?
Eine direkte Gleichsetzung ist unzulässig. Beim konventionellen Verfestigungsstrahlen wird die Almen-Intensität aus einer Sättigungskurve mit festgelegtem Prüfstreifen und zugehöriger Halteranordnung bestimmt. Sie verifiziert den Strahl unter dieser Prüfanordnung. Der Bedeckungsgrad wird davon getrennt auf der geforderten Bauteilfläche mit der freigegebenen Methode beurteilt.
Beim Laser Peening werden Laserenergie und Pulsmerkmale, beaufschlagte Fläche, Pulspositionierung und -überlappung, Strahlführungsgeometrie und weitere Größen des qualifizierten Fertigungswegs gelenkt. Ein Laserpulsraster darf nicht als 100 % oder 200 % konventioneller Bedeckungsgrad bezeichnet werden, sofern die maßgebende Laserspezifikation diese Begriffe nicht ausdrücklich definiert und zulässt. Die Gleichsetzung einer Almen-Bogenhöhe mit Laserbelastung würde die tatsächlichen Prozessgrößen verschleiern.
Welches Verfahren erreicht komplexe Bauteilbereiche besser?
Die Zugänglichkeit hängt vom tatsächlichen Merkmal ab. Eine Druckluftdüse oder Lanze kann auf Radien, Bohrungen oder Hohlräume gerichtet werden, wenn Baugröße, Abstand, Winkel, Rückprall, Abschattung und Strahlmittelentfernung beherrscht werden. Eine Schleuderradanlage kann an geeigneten frei liegenden Geometrien hohen Durchsatz liefern, besitzt jedoch eine andere Strahlkontur und Lenkungsarchitektur.
Laser Peening benötigt einen gelenkten optischen Weg, Arbeitsabstand, Fokus und genaue Pulsfeldpositionierung. Spiegel, Optiken oder besondere Handhabung können die Zugänglichkeit erweitern; Innenmerkmale, steile Übergänge, Maskengrenzen und verdeckte Zonen bleiben dennoch anwendungsspezifische Einschränkungen. Beide Technologien verlangen Zeichnungsprüfung und Versuch an der ungünstigsten Stelle.

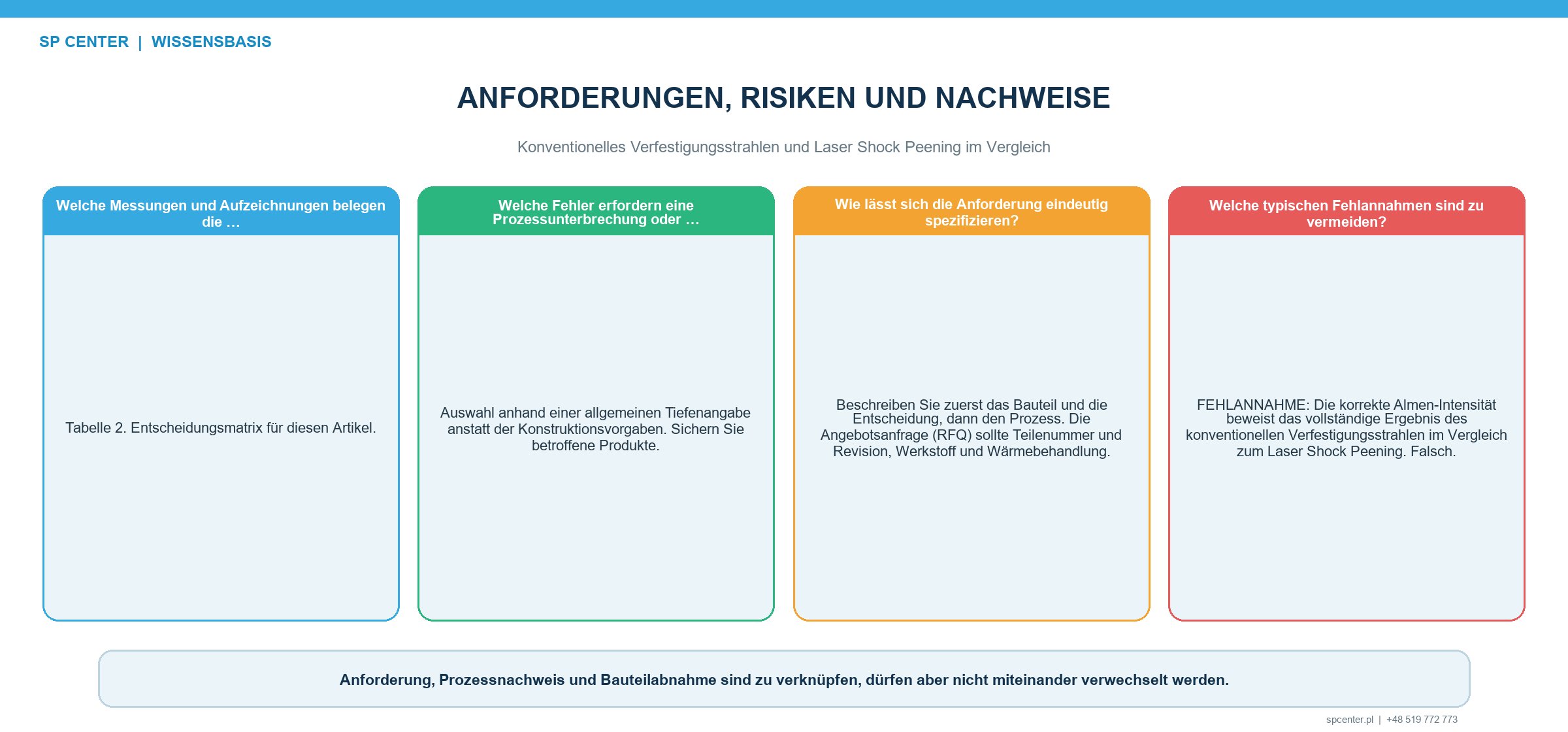

Wie wird zwischen den beiden Verfahren ausgewählt?
| Auswahlfrage | Bedeutung | Erforderlicher Nachweis vor Freigabe |
|---|---|---|
| Welcher Schädigungsmechanismus soll beeinflusst werden? | Oberflächenriss, Reibermüdung, Fremdkörperschaden, korrosionsunterstützte Ermüdung und andere Mechanismen reagieren nicht gleich | Begründung der Konstruktions- oder Prozessstelle für Bauteilbeanspruchung und Werkstoffzustand |
| Welches Eigenspannungsprofil wird benötigt? | Tiefe, Betrag, Stabilität und Ausgewogenheit können wichtiger sein als die Verfahrensbezeichnung | Qualifizierte Entwicklungsdaten und bei Forderung repräsentative XRD- oder andere validierte Messungen |
| Welche Flächen sind zugänglich? | Zugang von Düse, Schleuderrad oder Lanze unterscheidet sich von optischer Sichtlinie, Fokus und Pulspositionierung | Versuch an der ungünstigsten Geometrie mit repräsentierten Bearbeitungsgrenzen, Masken und Bewegungen |
| Welche Oberflächen- und Maßgrenzen gelten? | Beide Fertigungswege können Oberfläche oder Bauteilreaktion verändern | Abnahme von Rauheit, Schaden, Verzug, Maßen und Sauberkeit wie gefordert |
| Welcher Genehmigungsweg gilt? | Ein Verfahren darf nicht ersetzt werden, nur weil beide Druckeigenspannungen erzeugen können | Aktuelle Zeichnung und Spezifikationsrevision, freigegebene Bezugsquelle, Qualifizierung und Kundengenehmigung |
| Welcher Serienbedarf besteht? | Taktzeit, Losgröße, Automatisierung, Instandhaltung, Verbrauchsmittel und Lieferkettenkapazität beeinflussen den Industrialisierungsweg | Nachgewiesene Kapazität und gelenkter Serienfreigabeplan statt unbelegter Kostenannahmen |
Tabelle 2. Die Auswahl ist eine gelenkte technische Entscheidung mit Bauteilnachweis und kein allgemeiner Vergleich von Verfahrensnamen.
Konventionelles Verfestigungsstrahlen ist für die Serienbearbeitung von Federn, Zahnrädern, Wellen, Schaufeln, Strukturbauteilen und vielen weiteren ermüdungskritischen Teilen etabliert. Es bietet unterschiedliche Anlagentypen und ausgereifte Kontrollen für Strahlmittel, Intensität und Bedeckungsgrad. Diese Vorteile ersetzen keine bauteilspezifische Maskierung, Vorrichtung, Zugangsqualifizierung oder Abnahme.
Laser Peening kann gewählt werden, wenn sein qualifiziertes Eigenspannungsprofil, der Oberflächenweg oder die Automatisierung für die Anwendung begründet ist. Anlage, optischer Zugang, Handhabung des Oberflächensystems, Kapazität und Verfügbarkeit freigegebener Bezugsquellen gehören zur Entscheidung. Unbelegte Aussagen, ein Weg sei stets preiswerter, schneller oder wirksamer, dürfen keine Spezifikation bestimmen.
Darf ein Verfahren auf einer bestehenden Zeichnung durch das andere ersetzt werden?
Eine einseitige Substitution ist nicht zulässig. Eine Zeichnung mit Forderung zum Verfestigungsstrahlen, eine AMS-Spezifikation, eine Kundenfreigabe der Bezugsquelle oder eine validierte Ermüdungsgrundlage legen eine Prozessidentität fest. Der Wechsel zu Laser Peening kann Eigenspannungsprofil, Oberfläche, Qualifizierungsmethode, Anlage, Lieferantenfreigabe und Freigabenachweise ändern. Konstruktions- und Vertragsstelle müssen die Änderung vor der Fertigung genehmigen.
Für den Wechsel in Gegenrichtung gilt dasselbe. Ein einzelner übereinstimmender Eigenspannungswert oder eine optisch einwandfreie Oberfläche belegen keine Gleichwertigkeit hinsichtlich Ermüdung, Korrosion, Verzug oder Lebenszyklus.
Was behandeln AMS2430, AMS2432 und AMS2546A?
SAE führt AMS2430 als Spezifikation für Shot Peening und AMS2432 für rechnerüberwachtes Shot Peening. Ihre vollständig vorliegenden, vertraglich aufgerufenen Revisionen bestimmen die Anforderungen des konventionellen Fertigungswegs. Werkzeuge und Verfahren des Almen-Systems werden gesondert in SAE J442 und J443 behandelt, der Bedeckungsgrad beim konventionellen Verfestigungsstrahlen in SAE J2277.
Nach der öffentlichen SAE-Beschreibung behandelt AMS2546A das rechnergesteuerte Laser Peening von Metallbauteiloberflächen zur Erzeugung von Druckeigenspannungen an und unterhalb der Oberfläche. Aus diesem öffentlichen Umfang dürfen keine detaillierten Abnahmeklauseln abgeleitet werden. Maßgebend sind die vollständige Spezifikation, Zeichnung, weitergegebene Kundenanforderungen und freigegebene Prozessdokumentation gemeinsam.

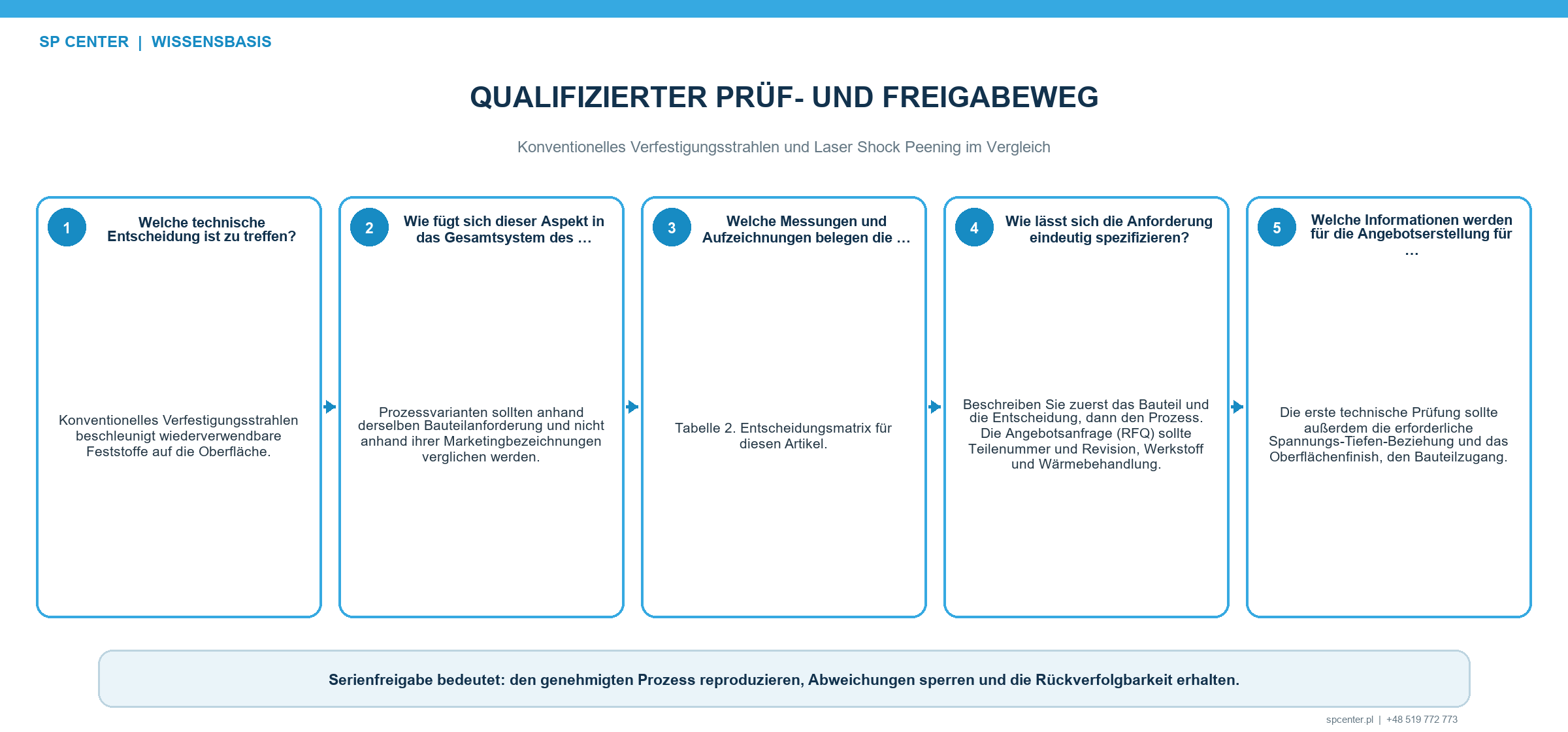

Welche Nachweise werden für Qualifizierung und Serie benötigt?
| Lenkungsstufe | Nachweis beim konventionellen Verfestigungsstrahlen | Nachweis beim Laser Peening |
|---|---|---|
| Anforderungsprüfung | Bearbeitungs- und Ausschlusszonen, vollständiger Almen-Bereich und Prüfstreifentyp, Bedeckungsgrad, Strahlmittel und Abnahmekriterien | Bearbeitungs- und Ausschlusszonen, Laserverfahrensspezifikation, Anforderungen an Pulsfelder und Oberflächensystem sowie Abnahmekriterien |
| Entwicklung | Anlage, Strahlmittel, Vorrichtung, Masken, Bauteilbewegung, Beaufschlagung und ungünstigster Zugang | Anlage und Optik, Pulsfolge, Oberflächenvorbereitung, gegebenenfalls Opfer- und Einschlussschicht, Vorrichtung, Masken und ungünstigster Zugang |
| Prozessqualifizierung | Grundlage der Sättigungskurve, Almen-Anordnung, Bedeckungsgradmethode und bei Forderung bauteilspezifische Validierung | Qualifizierte Laserparameter, Pulspositionierung und Überlappung, repräsentative Bauteilvalidierung und festgelegte Überwachung |
| Serienüberwachung | Strahlmittelzustand, Durchsatz, Luftdruck oder Schleuderraddrehzahl, Bewegung, Beaufschlagung, Alarme und geforderte Almen-Verifizierung | Parameter von Laser und Strahlführung, Pulsfolge, Fokus oder Arbeitsabstand, Zustand des Oberflächensystems, Bewegung, Alarme und geforderte Verifizierung |
| Bauteilabnahme | Bedeckungsgrad, Grenze, Schaden, Sauberkeit, Maße und weitere aufgerufene Prüfungen | Abnahme von Pulsfeldern oder Bearbeitungszonen, Oberflächenzustand, Maßen und weiteren aufgerufenen Prüfungen |
| Änderungslenkung | Änderungen requalifizieren, die Strahlenergie, Zugang, Strahlmittel, Bewegung, Beaufschlagung oder Abnahme verändern können | Änderungen requalifizieren, die Laserbelastung, Optik, Pulsraster, Oberflächensystem, Zugang, Bewegung oder Abnahme verändern können |
Tabelle 3. Ähnliche Überschriften der Nachweise machen die zugrunde liegenden Messgrößen nicht austauschbar.
Wie werden Eigenspannungen und Ermüdungsverhalten validiert?
In der Entwicklung können Röntgendiffraktometrie mit schrittweisem Materialabtrag, ein anderes validiertes Tiefenprofilverfahren, Ermüdungsversuche oder eine Kombination aufgerufen werden. Messunsicherheit, Abtragverfahren, Spannungsumlagerung, Messort und Richtung sind zu beherrschen. Ein einzelner Oberflächenwert beschreibt weder das vollständige Tiefenprofil noch eine Prozessgleichwertigkeit.
Ermüdungsvergleiche benötigen repräsentativen Werkstoff, Geometrie, Oberfläche, Lastverhältnis, Umgebung und eine ausreichende Probenzahl. Das Ergebnis bleibt auf die Prüfgrundlage beschränkt. Die Serienfreigabe nutzt die Lenkungsgrößen des freigegebenen Fertigungswegs; zerstörende Eigenspannungs- oder Ermüdungsprüfungen sind nicht automatisch Chargenprüfungen, sofern der Vertrag sie nicht fordert.
Welche Angaben gehören in eine Anfrage?
- Gelenkte Zeichnung, Revision, Bauteilnummer und Rangfolge der maßgebenden Spezifikationen.
- Werkstoff, Wärmebehandlung, Härte, Vorprozesse und Eingangsoberfläche.
- Gekennzeichnete Bearbeitungs-, Ausschluss- und Übergangszonen sowie kritische Maße.
- Gefordertes Eigenspannungs-, Oberflächen-, Ermüdungs- oder Verzugsziel und die festlegende Stelle.
- Für konventionelles Verfestigungsstrahlen: vollständiger Almen-Bereich und Prüfstreifentyp, Bedeckungsgrad, Strahlmittelgrenzen und Abnahmemethode.
- Für Laser Peening: aufgerufene Laserspezifikation, qualifizierte Anforderungen an Pulsfelder und Oberflächensystem sowie Abnahmemethode.
- Erwartungen an Qualifizierung, Bezugsquellenfreigabe, Erstmuster, Serienaufzeichnungen und Änderungslenkung.
- Bauteilgröße, Masse, Losstruktur, Jahresbedarf, Verpackung und Zieltermin.
Häufig gestellte Fragen
Ist Laser Peening grundsätzlich besser als konventionelles Verfestigungsstrahlen?
Nein. Der geeignete Fertigungsweg hängt von Werkstoff, Geometrie, Schädigungsmechanismus, gefordertem Eigenspannungsprofil, Oberflächen- und Maßgrenzen, Serienbedarf, Spezifikation und Kundengenehmigung ab. Eine in einzelnen Anwendungen größere Druckeigenspannungstiefe begründet keine allgemeingültige Rangfolge.
Erzeugt konventionelles Verfestigungsstrahlen immer eine geringere Druckeigenspannungstiefe?
Nicht als allgemeingültige Regel. Das Ergebnis hängt von Werkstoffzustand, Strahlmittel, Intensität, Bedeckungsgrad, Geometrie und weiteren qualifizierten Größen ab. Maßgebend sind gemessene oder validierte Profile der tatsächlichen Anwendung.
Wird Laser Peening mit der Almen-Intensität überwacht?
Das Almen-System dient der Bestimmung der Strahlintensität konventioneller Verfahren. Es darf nicht als gleichwertige Laserkennzahl übertragen werden, sofern das maßgebende Laserverfahrensdokument keine ausdrückliche Anwendung festlegt. Laser Peening besitzt eigene qualifizierte Parameter und Nachweise.
Bedeuten 100 % oder 200 % Bedeckungsgrad bei beiden Verfahren dasselbe?
Nein. Beim konventionellen Verfestigungsstrahlen beschreibt der Bedeckungsgrad den Anteil der Oberfläche mit Einschlagsspuren; zusätzliche Bedeckung kann über die Beaufschlagungszeit festgelegt sein. Laser Peening lenkt ein qualifiziertes Pulsraster und dessen Überlappung. Es gelten Begriffe und Abnahmemethode der maßgebenden Laserspezifikation.
Darf eine Zeichnungsforderung zum Verfestigungsstrahlen durch Laser Peening erfüllt werden?
Nicht ohne Genehmigung. Wirkprinzip, Lenkungsgrößen, Spezifikationen und Qualifizierungsnachweise sind verschieden. Eine Substitution erfordert konstruktive und vertragliche Freigabe sowie die in den gelenkten Unterlagen geforderte Qualifizierung oder Validierung.
Benötigt Laser Peening immer eine Beschichtung oder Wasserschicht?
Einige qualifizierte Fertigungswege verwenden eine Opfer- oder Ablationsschicht und ein transparentes Einschlussmedium. Das genaue Oberflächensystem hängt vom Prozess und der Spezifikation ab und darf außerhalb des freigegebenen Fertigungswegs weder verallgemeinert noch verändert werden.
Welches Verfahren eignet sich besser für komplexe Innengeometrien?
Keines besitzt einen allgemeingültigen Zugangsvorteil. Konventionelle Anlagen können Düsen oder Lanzen verwenden; Laser Peening benötigt einen beherrschten optischen Weg und genaue Pulspositionierung. Tatsächliche Bohrungen, Hohlräume, Radien, Masken und Sichtlinien müssen nachgewiesen werden.
Bietet SP Center Laser Peening an?
SP Center ist auf gelenktes konventionelles Verfestigungsstrahlen spezialisiert. Wir prüfen Zeichnungen und Anforderungen für diesen Fertigungsweg; der Beitrag stellt kein Angebot für Laser-Peening-Dienstleistungen dar.
Die wichtigsten Punkte
- Konventionelles Verfestigungsstrahlen und Laser Peening übertragen Energie nach unterschiedlichen Wirkprinzipien.
- Almen-Intensität und konventioneller Einschlagsbedeckungsgrad sind keine universellen Laserkennzahlen.
- Keines der Verfahren ist für jede Legierung, Geometrie oder Schädigungsart automatisch überlegen.
- Oberflächenreaktion, Zugang, Eigenspannungstiefe, Kapazität und Freigaben sind gemeinsam zu bewerten.
- Eine Prozesssubstitution benötigt formale Befugnis und anwendungsspezifische Qualifizierung.
- Seriennachweise müssen auf den gewählten Prozess und die aktuellen gelenkten Unterlagen rückführbar sein.
Weiterführende Leitfäden von SP Center
- Einfluss des Verfestigungsstrahlens auf die Ermüdungslebensdauer
- Eigenspannungstiefenprofile auswerten
- Wiederholbarkeit beim Verfestigungsstrahlen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
3. SAE AMS2546A, Laser Peening
4. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
5. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Maßgebend sind die vollständigen Revisionen, Zeichnung, der freigegebene Fertigungsweg und kundenspezifische Vorgaben aus dem Vertrag.
