Konventionell kulpening och laserpeening

Jämför mekanismer, restspänningsdjup, ytrespons, åtkomst, processkontroller, kvalificeringsunderlag och industriella urvalskriterier

Konventionell kulpening och laserchockbehandling kan båda användas för att införa tryckrestspänningar, men de är inte utbytbara processvarianter. Vid konventionell kulpening accelereras styrda fasta kulpeningsmedier mot ytan, och kulpeningsstrålen kvalificeras med Almensystemet tillsammans med kontroller av täckningsgrad och kulpeningsmedier. Laserchockbehandling använder datorstyrda, pulserande laserinducerade stötbelastningar inom ett separat processupplägg. Valet måste grundas på det faktiska materialet, geometrin, skademekanismen, den erforderliga spänningsprofilen, ytgränserna, produktionsbehovet och godkännandegrunden.

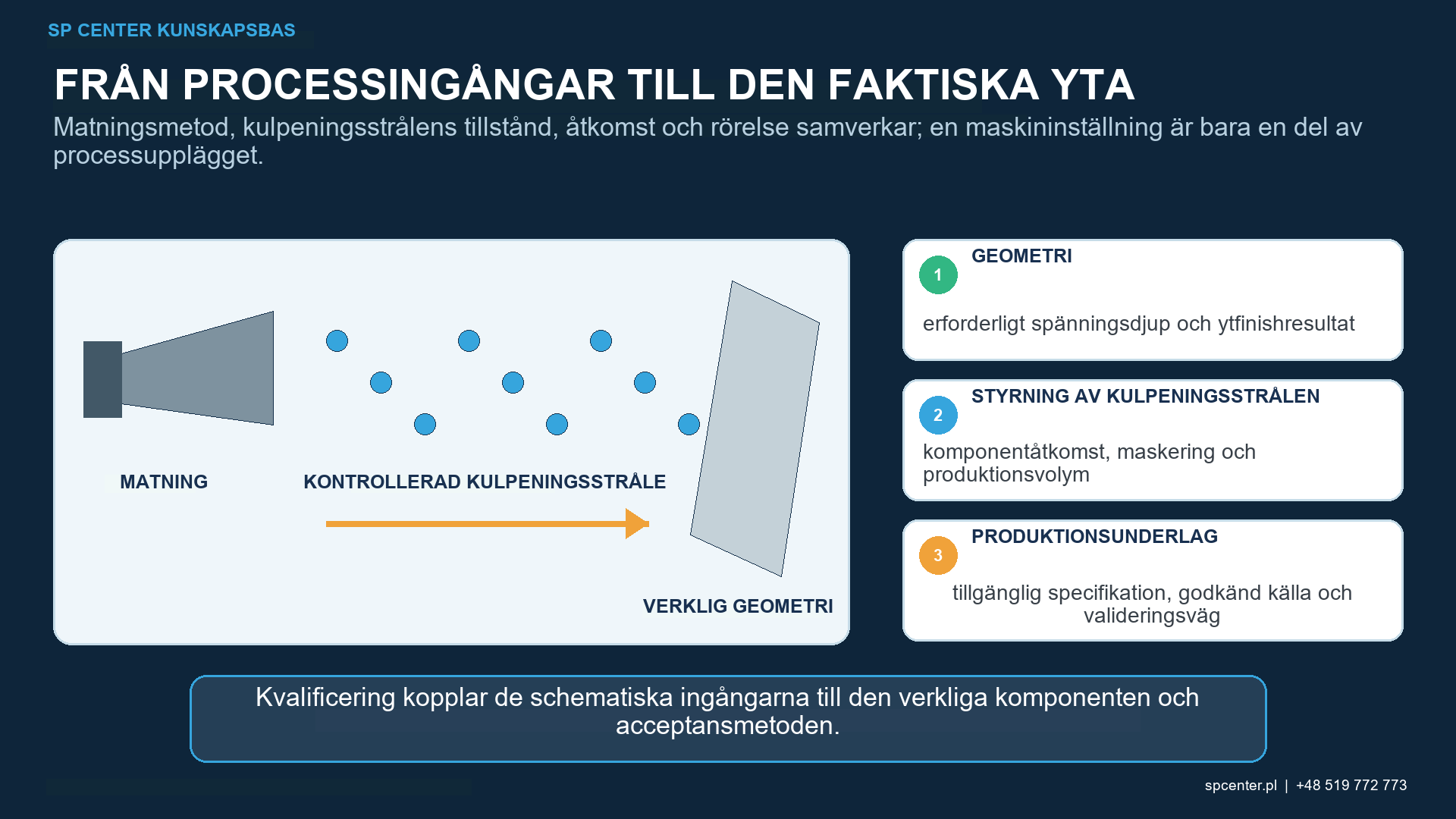

Figur 1. Konventionell kulpening använder upprepade stötar mot fasta kulpeningsmedier; laserchockbehandling använder pulserad laserinducerad stötbelastning. Varje väg har sina egna kontroller och acceptansunderlag.

Vad är den största skillnaden mellan konventionell kulpening och laserchockbehandling?

Konventionell kulpening skapar ett stort antal små anslag. Varje partikel ger en lokal intryckning och plastisk deformation, medan materialet under ytan, som hålls tillbaka av omgivande material, reagerar elastiskt. Ett styrt mönster av upprepade anslag kan lämna ett gynnsamt tryckrestspänningsfält, förutsatt att material, medium, intensitet, täckningsgrad och geometri har kvalificerats.

Laserchockbehandling, även kallad laser peening, riktar korta laserpulser mot styrda ytområden. Växelverkan mellan laser och material skapar en högtryckspuls som sänder en spänningsvåg in i komponenten. Kvalificerade processer kan använda ytförberedande skikt och ett transparent inneslutningsmedium för att styra växelverkan. Dessa är styrda delar av laserprocessen, inte allmänna tillbehör som får läggas till eller tas bort informellt.

Jämförelseområde	Konventionell kulpening	Laserchockbehandling
Energiöverföring	Accelererat kulslag träffar upprepade gånger ytan och producerar lokal plastisk deformation	Pulserad laserenergi genererar en kortvarig tryckvåg som plastiskt spänner materialet nära ytan
Leveranssystem	Luftblåsmunstycke, lans eller centrifugalhjul med kontrollerad blästermedel- och delrörelse	Datorstyrd optisk leverans, pulsmönster och del- eller strålrörelse
Principiella processkontroller	Typ av kulpeningsmedium, storlek, hårdhet, form och tillstånd; Almenintensitet; täckningsgrad; flöde; hastighet eller tryck; geometri och exponering	Laserenergi och pulsegenskaper, belyst område, pulsmönster och överlappning, fokus eller arbetsavstånd, ytbehandling och eventuella kvalificerade överlagrings- eller inneslutningssystem
Ytbevis	Slagtäckning och yttillstånd bedömt med den godkända metoden	Kvalificerad pulsfältplacering, överlappning och yttillståndsbevis definierade av laserprocessspecifikationen
Typisk ytrespons	En gropig slagtextur med ytråhet och möjliga dimensionseffekter som beror på det kvalificerade processupplägget	En processberoende ytrespons som påverkas av pulsbelastning, ytberedning och eventuella offerskikt; ytan är inte automatiskt skadefri eller jämnare
Standardramverk	Till exempel AMS2430 eller AMS2432 när den åberopas kontraktuellt, tillsammans med ritning och kundkrav	Till exempel AMS2546A när den åberopas kontraktuellt, tillsammans med ritning och kundkrav

Tabell 1. Processerna delar ett möjligt tekniskt mål men använder olika energitillförsel, kontroller och acceptansunderlag.

Hur står sig restspänningsprofilerna i jämförelse?

Båda processerna kan skapa tryckrestspänningar vid eller nära ytan. Den uppnådda nivån, djupet, balansen och stabiliteten beror på material, föregående tillverkningsskick, geometri och den fullständiga kvalificerade processen. Publicerade tillämpningar av laserchockbehandling kan visa ett djupare påverkat skikt än konventionell kulpening, men detta garanterar inte samma resultat för varje legering, tvärsnitt eller komponent.

Den tekniska frågan är inte bara vilken process som är djupare. Den relevanta profilen måste vara kompatibel med den förväntade sprickinitieringsplatsen, den applicerade spänningsgradienten, yttillståndet, senare termiska eller mekaniska operationer och dimensionsstabiliteten. Överdriven eller dåligt balanserad bearbetning kan vara oacceptabel även när tryckspänning mäts.

Hur skiljer sig yttillståndet?

Konventionell kulpening bildar en karakteristisk slagstruktur. Kulpeningsmediets diameter och form, hårdhet, intensitet, vinkel, exponering och inkommande ytbehandling påverkar grovhet, lokal vikning, kantrespons och dimensionsrisk. Täckningsgraden beskriver om den erforderliga ytan har fått det specificerade slagmönstret; den bevisar inte i sig restspänningsdjup eller utmattningsprestanda.

Laserchockbehandling använder inte lösa kulor, men det gör inte ytresultatet automatiskt oförändrat eller överlägset. Pulsbelastning, laserpunktskanter, ytförberedelse, eventuellt offerlager, rengöring och det underliggande materialet kan påverka den slutliga ytan. Varje processupplägg behöver sina egna kriterier för skada, ytbehandling, renhet och dimensionsacceptans.

Är Almenintensitet och -täckningsgrad tillämpliga på båda processerna?

Ingen direkt likvärdighet får förutsättas. Vid konventionell kulpening härleds Almenintensiteten från en mättnadskurva som tagits fram med föreskriven provplåt och hållare. Den verifierar kulpeningsstrålens verkan i denna provningskonfiguration. Täckningsgraden bedöms separat på den erforderliga komponentytan med den godkända metoden.

Laserchockbehandling styr laserenergi och pulsegenskaper, belyst område, pulsplacering och överlappning, leveransgeometri och andra variabler som definieras av dess kvalificerade processupplägg. Ett laserpulsmönster får inte märkas 100 % eller 200 % konventionell kulpeningstäckning om inte den styrande laserspecifikationen uttryckligen definierar och accepterar den terminologin. Att likställa Almen-båghöjd med laserbelastning skulle dölja de verkliga kontrollerna.

Vilken process ger bättre åtkomst till komplexa delar?

Åtkomst beror på den faktiska funktionen. Ett luftblåsmunstycke eller en lans kan riktas mot radier, hål eller hålrum när storlek, avstånd, vinkel, studs, skuggning och borttagning av blästermedel är hanterbara. Ett hjulsystem kan leverera hög genomströmning på lämpliga exponerade geometrier men har en annan strömningsenvelopp och kontrollarkitektur.

Laserchockbehandling behöver en kontrollerad optisk väg, arbetsavstånd, fokus och pulsfältplacering. Speglar, optik eller specialiserad hantering kan utöka åtkomsten, men interna egenskaper, branta övergångar, maskgränser och dolda zoner förblir applikationsspecifika begränsningar. En ritningsgranskning och ett värsta tänkbara test är nödvändiga för båda teknikerna.

Figur 2. Processval börjar med det önskade komponentresultatet, geometrin och godkännandena, inte med en universell rangordning av de två teknikerna.

Hur ska en ingenjör välja mellan de två processerna?

Urvalsfråga	Varför det är viktigt	Underlag som behövs före frisläppning
Vilken felmekanism behandlas?	Initiering av ytsprickor, nötning, skador från främmande föremål, korrosionsassisterad utmattning och andra mekanismer reagerar inte identiskt	Design- eller processauktoritetsrational kopplad till komponentens arbetsbelastning och materialtillstånd
Vilken restspänningsprofil krävs?	Djup, magnitud, stabilitet och balans kan betyda mer än processbeteckningen	Kvalificerade utvecklingsdata och, där så krävs, representativ XRD eller annan validerad mätning
Vilka ytor är tillgängliga?	Åtkomst till munstycke, hjul eller lans skiljer sig från optisk siktlinje, fokus och pulsplacering	Värsta tänkbara geometriförsök med behandlingsgränser, masker och rörelse representerade
Vilka yt- och dimensionsgränser gäller?	Båda vägarna kan förändra yttillståndet eller delresponsen	Acceptans av ytråhet, skada, distorsion, dimension och renhetsgrad efter behov
Vilken godkännandeväg styr?	En process kan inte ersättas bara för att båda genererar tryckrestspänning	Nuvarande ritning, specifikationsrevision, godkänd källa, kvalificering och kundauktorisering
Vilket produktionsbehov måste uppfyllas?	Cykeltid, satsstorlek, automatisering, underhåll, förbrukningsvaror och leveranskedjekapacitet påverkar den industriella vägen	Bevisad kapacitet och en kontrollerad seriell frisläppningsplan, inte ett ogrundat kostnadsantagande

Tabell 2. Valet är ett kontrollerat tekniskt beslut som stöds av komponentunderlag, inte en generisk jämförelse av processnamn.

Konventionell kulpening är allmänt etablerad för seriell behandling av fjädrar, kugghjul, axlar, blad, konstruktionsdelar och många andra utmattningskritiska komponenter. Den kan erbjuda flexibla utrustningsval och mogna kulpeningsmedier, intensitets- och täckningskontroller. Dessa fördelar eliminerar inte behovet av delspecifika masker, fixturer, åtkomstkvalificering eller godkännande.

Laserchockbehandling kan väljas när dess kvalificerade spänningsprofil, ytbehandlingsväg eller automatisering är motiverad för tillämpningen. Beslutet måste även omfatta utrustning, optisk åtkomst, ytprocessens logistik, kapacitet och tillgång till godkända leverantörer. Ogrundade påståenden om att en metod alltid är billigare, snabbare eller effektivare bör inte styra en specifikation.

Kan en process ersätta den andra på en befintlig ritning?

Ingen ensidig substitution är acceptabel. En ritning som åberopar kulpening, en AMS-specifikation, kundkällans godkännande eller validerad utmattningsbasis etablerar en processidentitet. Byte till laserchockbehandling kan ändra spänningsprofil, yta, kvalificeringsmetod, utrustning, leverantörsgodkännande och frisläppningsbevis. Konstruktionsmyndigheten och avtalsmyndigheten måste godkänna ändringen före produktion.

Den omvända ändringen kräver samma disciplin. Att matcha en avläsning av restspänning eller att erhålla en visuellt acceptabel yta visar inte motsvarande utmattning, korrosion, deformation eller livscykelprestanda.

Vad täcker AMS2430, AMS2432 och AMS2546A?

SAE beskriver AMS2430 som en specifikation för kulpening och AMS2432 som en specifikation för datorövervakad kulpening. De fullständiga, avtalsmässigt åberopade revisionerna styr kraven för den konventionella processen. Verktyg och metoder för Almenprovning behandlas separat i SAE J442 och J443, medan täckningsgrad vid konventionell kulpening behandlas i SAE J2277.

SAE beskriver AMS2546A som täckande datorstyrd laserchockbehandling av metallytor för att inducera tryckrestspänning vid och under ytan. Detta offentliga omfång rättfärdigar inte att detaljerade godkännandeklausuler uppfinns. Den inköpta standarden, ritningen, de vidareförda kundkraven och den godkända processdokumentationen måste läsas tillsammans.

Vilka underlag behövs för kvalificering och produktion?

Kontrollsteg	Konventionell kulpening – underlag	Laserchockbehandling – underlag
Kravgranskning	Definierade behandlingszoner, undantag, fullständigt Almenintensitetsintervall och beteckning för Almenprovplåt, täckningsgrad, kulpeningsmedium och acceptanskrav	Definierade behandlingszoner, undantag, laserprocessspecifikation, pulsfälts- och ytsystemkrav samt acceptanskriterier
Utveckling	Utrustning, kulpeningsmedium, fixtur, masker, delrörelse, exponering och värsta tänkbara åtkomst	Utrustning och optik, pulsväg, ytförberedelse, eventuell överlagring och inneslutning, fixtur, masker och värsta tänkbara åtkomst
Processkvalificering	Mättnadskurvabas, Almen-inställning, täckningsmetod och komponentspecifik validering vid behov	Kvalificerade laserparametrar, pulsplacering och överlappning, representativ komponentvalidering och specificerad övervakning
Produktionsövervakning	Medietillstånd, flöde, lufttryck eller hjulhastighet, rörelse, exponering, larm och erforderlig Almen-verifiering	Laser- och leveranssystemparametrar, pulsväg, fokus eller arbetsavstånd, ytsystemstatus, rörelse, larm och erforderlig verifiering
Delgodkännande	Täckningsgrad, gräns, skador, renlighet, dimensioner och andra erforderliga inspektioner	Acceptans av pulsfält eller behandlingszon, yttillstånd, dimensioner och andra påkallade inspektioner
Ändringskontroll	Omkvalificera ändringar som kan förändra strömmens energi, åtkomst, kulpeningsmedium, rörelse, exponering eller acceptans	Omkvalificera ändringar som kan förändra laserbelastning, optik, pulsmönster, ytsystem, åtkomst, rörelse eller acceptans

Tabell 3. Liknande bevisrubriker gör inte de underliggande mätningarna utbytbara.

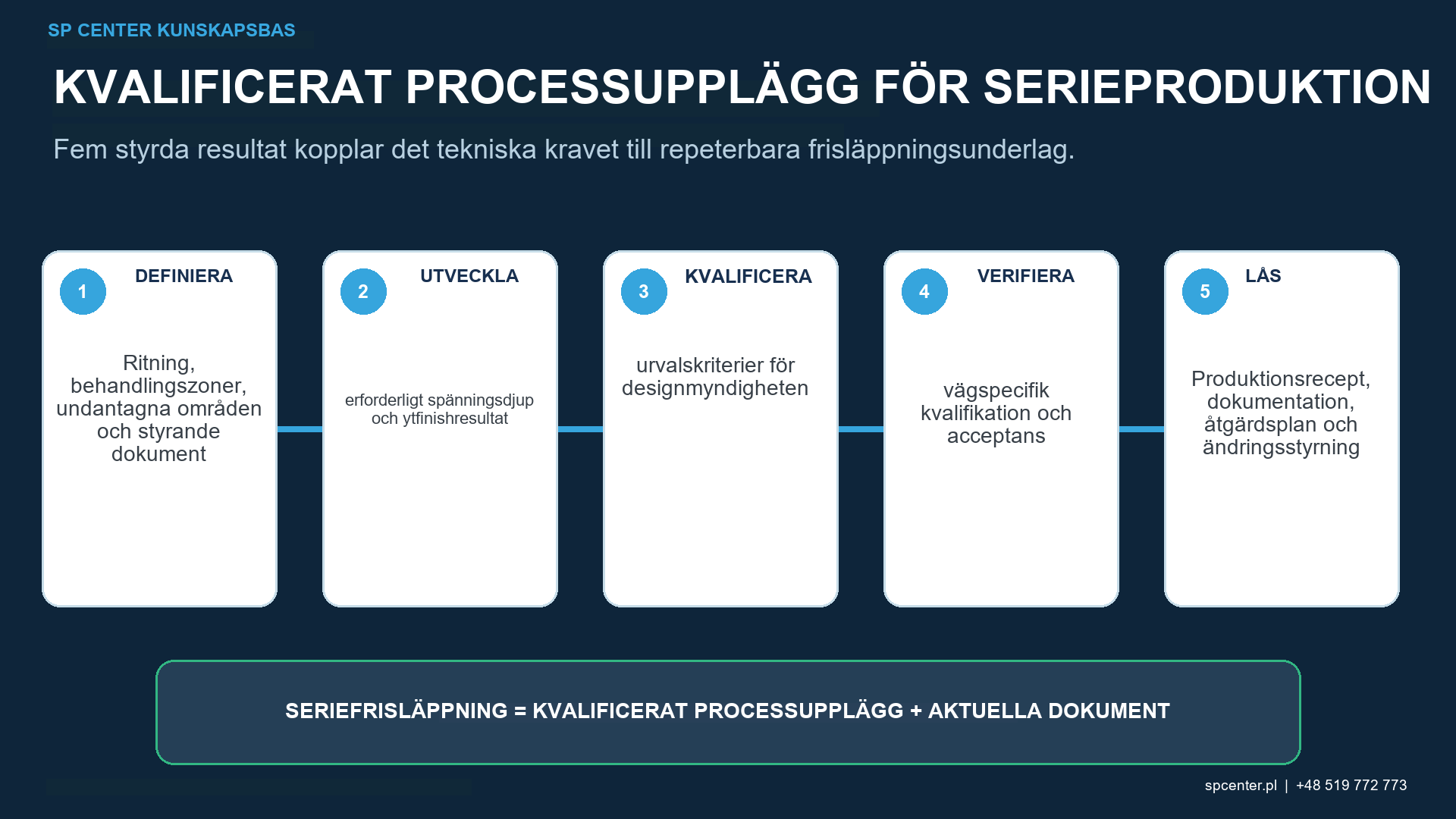

Figur 3. Utveckling, kvalificering, produktionsövervakning och godkännande av delar måste kunna spåras till det valda och godkända processupplägget.

Hur ska prestanda för restspänning och utmattning valideras?

Röntgendiffraktion med materialborttagning, en annan validerad djupprofilmetod, utmattningsprovning eller en kombination kan åberopas under utveckling. Mätosäkerhet, borttagningsmetod, spänningsomfördelning, placering och orientering måste kontrolleras. Ett ytvärde kan inte karakterisera en hel djupprofil eller fastställa processekvivalens.

Utmattningsjämförelser kräver representativt material, geometri, yttillstånd, belastningsförhållande, miljö och tillräckligt med prover. Resultatet begränsas av testbasen. Produktionsfrisläppning bör använda de kontroller som definieras av det godkända processupplägget; destruktiv restspännings- eller utmattningsprovning är inte automatiskt ett satsfrisläppningstest om inte kontraktet kräver det.

Vilken information bör en offertförfrågan innehålla?

Kontrollerad ritning, revision, artikelnummer och styrande specifikationshierarki.
Material, värmebehandling, hårdhet, tidigare operationer och inkommande yttillstånd.
Markerad behandling, uteslutnings- och övergångszoner plus kritiska dimensioner.
Erforderligt resultat för restspänning, yta, utmattning eller distorsion och den auktoritet som definierar det.
För konventionell kulpening: fullständigt Almenintensitetsintervall och beteckning för Almenprovplåt, täckningsgrad, begränsningar för kulpeningsmedium och acceptansmetod.
För laserchockbehandling: åberopad laserspecifikation, kvalificerade krav på pulsfält och ytsystem samt acceptansmetod.
Kvalificering, leverantörsgodkännande, förstagångsutfall (FAI), produktionsdokumentation och förväntningar på ändringskontroll.
Delstorlek, massa, partimönster, årlig efterfrågan, förpackning och måldatum.

Vanliga frågor

Är laserchockbehandling alltid bättre än konventionell kulpening?

Nej. Lämpligt processupplägg beror på material, geometri, felmekanism, erforderlig restspänningsprofil, yt- och måttgränser, produktionskrav, specifikation och kundgodkännande. Ett djupare tryckspänningsskikt som rapporterats för vissa laserpeeningtillämpningar innebär inte att metoderna kan rangordnas generellt.

Ger konventionell kulpening alltid ett grundare trycklager?

Inte som en ovillkorlig regel. Den resulterande profilen beror på materialtillstånd, kulpeningsmedium, intensitet, täckningsgrad, geometri och andra kvalificerade variabler. Jämför uppmätta eller validerade profiler för den faktiska tillämpningen snarare än enbart processnamn.

Används Almenintensitet för att styra laserchockbehandling?

Almensystemet är etablerat för intensiteten hos en konventionell kulpeningsstråle. Det får inte överföras som likvärdig styrning till laserchockbehandling om inte det styrande dokumentet för laserprocessen uttryckligen föreskriver sådan användning. Laserchockbehandling har egna kvalificerade parametrar och underlag.

Betyder 100 %- eller 200 %-täckningsgrad samma sak för båda processerna?

Nej. Vid konventionell kulpening avser täckningsgraden den andel av ytan som visar slagavtryck, och ytterligare täckningsgrad kan föreskrivas genom exponeringstid. Laserchockbehandling styr ett kvalificerat pulsfält och dess överlappning. Terminologin och acceptansmetoden i den styrande laserspecifikationen ska användas.

Kan ett ritningsanrop för konventionell kulpening behandlas med laserchockbehandling istället?

Inte utan auktorisation. Teknikerna har olika mekanismer, kontroller, specifikationer och kvalificeringsunderlag. En substitution kräver design- och kontraktsgodkännande plus den kvalificering eller validering som krävs enligt kontrolldokumenten.

Kräver laserpeening en beläggning eller ett vattenlager?

Vissa kvalificerade laserpeeningprocessupplägg använder ett offer- eller ablativt överlägg och ett transparent inneslutningsmedium, men det exakta ytsystemet är process- och specifikationsberoende. Det bör inte generaliseras eller ändras utanför det godkända processupplägget.

Vilken process är mer lämplig för komplex intern geometri?

Ingen av processerna har obegränsad åtkomlighet. Konventionella system kan använda munstycken eller blästerlansar, medan laserbehandlingen kräver en styrd optisk väg och definierad placering av pulserna. De faktiska förhållandena i hål, kaviteter och radier samt vid masker och skärmade områden måste verifieras.

Tillhandahåller SP Center laserpeening?

SP Center är specialiserat på styrd konventionell kulpening. Vi kan granska en ritning och ett krav på konventionell kulpening; artikeln innebär inte att laserchockbehandling erbjuds som tjänst.

Viktiga slutsatser

Konventionell kulpening och laserchockbehandling använder olika energileveransmekanismer.
Almenintensitet och konventionell stötdämpning är inte universella mätvärden för laserprocesser.
Ingen av processerna är automatiskt överlägsen för varje legering, funktion eller felmekanism.
Ytrespons, åtkomst, spänningsdjup, kapacitet och godkännanden måste utvärderas tillsammans.
En processsubstitution kräver formell auktorisering och applikationsspecifik kvalifikation.
Produktionsbevis måste kunna spåras till den valda processen och aktuella styrande dokument.
