Konvenční kuličkování a laserové rázové zpevňování

Porovnání mechanismů, hloubky zbytkového napětí, odezvy povrchu, přístupu, procesních kontrol, kvalifikačních dokladů a kritérií pro průmyslový výběr

Konvenční kuličkování i laserové rázové zpevňování lze použít k zavedení tlakových zbytkových napětí, nejde však o zaměnitelné varianty procesu. Při konvenčním kuličkování je řízené pevné médium urychlováno proti povrchu a proud kuličkovacího média se kvalifikuje pomocí Almenova systému spolu s kontrolou pokrytí a média. Laserové rázové zpevňování využívá počítačově řízené pulzní rázové zatížení indukované laserem v rámci samostatného procesního postupu. Volba musí vycházet ze skutečného materiálu, geometrie, mechanismu porušení, požadovaného profilu napětí, omezení povrchu, výrobních požadavků a schvalovacího základu.

Obrázek 1. Konvenční kuličkování využívá opakované nárazy pevných médií; laserové rázové zpevňování používá pulzní laserem indukované rázové zatížení. Každá cesta má své vlastní kontroly a doklady o přijetí.

Jaký je hlavní rozdíl mezi konvenčním kuličkováním a laserovým rázovým zpevňováním?

Konvenční kuličkování vytváří velké množství drobných rázů. Každá částice způsobí místní vtisk a plastickou deformaci, zatímco podpovrchová oblast omezená okolním materiálem reaguje elasticky. Řízený obrazec opakovaných rázů může zanechat příznivé pole tlakových zbytkových napětí, pokud byly kvalifikovány materiál, médium, intenzita, pokrytí a geometrie.

Laserové rázové zpevňování, nazývané také laserové rázové kuličkování, směruje krátké laserové pulzy na kontrolovaná místa na povrchu. Interakce laseru s materiálem vytváří vysokotlaký pulz, který vyvolá vlnu napětí do součásti. Kvalifikované postupy mohou k řízení této interakce využívat vrstvy pro přípravu povrchu a omezující médium. Jedná se o kontrolované prvky laserové postupu, nikoli o univerzální příslušenství, které lze neformálně přidávat nebo odebírat.

Oblast porovnání	Konvenční kuličkování	Laserové rázové zpevňování
Přenos energie	Zrychlený výboj opakovaně naráží na povrch a vytváří lokální plastickou deformaci	Pulzní laserová energie generuje krátkodobou tlakovou vlnu, která plasticky napíná materiál v blízkosti povrchu
Dodávací systém	Tryska, trubka nebo odstředivé kolo s řízeným pohybem média a součásti	Počítačem řízený optický přívod, pulzní vzor a pohyb součásti nebo paprsku
Hlavní procesní řízení	Typ média, velikost, tvrdost, tvar a stav; Almenova intenzita; pokrytí; průtok; rychlost nebo tlak; geometrie a expozice	Laserová energie a charakteristiky pulzů, osvětlená plocha, vzor pulzů a překrytí, ohnisko nebo pracovní vzdálenost, příprava povrchu a jakýkoli kvalifikovaný systém překrytí nebo omezení
Doklady o povrchu	Pokrytí nárazem a stav povrchu posouzené schválenou metodou	Kvalifikované umístění pulzního pole, překrytí a doklady o stavu povrchu definované specifikací laserového procesu
Typická odezva povrchu	Důlková textura nárazu s drsností a možnými rozměrovými efekty, které závisí na kvalifikovaném procesním postupu	Odezva povrchu závislá na postupu, ovlivněná pulzním zatížením, přípravou povrchu a jakoukoli obětní vrstvou; Není automaticky bez poškození ani hladší
Rámec norem	Například AMS2430 nebo AMS2432 při smluvním uplatnění, spolu s výkresem a požadavky zákazníka	Například AMS2546A při smluvním uplatnění, spolu s výkresem a požadavky zákazníka

Tabulka 1. Procesy sdílejí možný inženýrský cíl, ale používají různé dodávky energie, kontroly a doklady o přijetí.

Jak se porovnávají profily zbytkového napětí?

Kterýkoli proces může vytvořit povrchové nebo blízkopovrchové tlakové zbytkové napětí. Dosažená velikost, hloubka, vyváženost a stabilita závisí na materiálu, předchozích výrobních podmínkách, geometrii a celém kvalifikovaném procesu. Publikované aplikace laserového rázového zpevňování mohou vykazovat hlubší vrstvu poškození než konvenční kuličkování, ale toto pozorování není zárukou pro každou slitinu, profil nebo součást.

Inženýrská otázka nezní jen tak, který proces je hlubší. Relevantní profil musí být kompatibilní s očekávaným místem vzniku trhliny, aplikovaným gradientem napětí, stavem povrchu, pozdějšími tepelnými nebo mechanickými operacemi a rozměrovou stabilitou. Nadměrné nebo špatně vyvážené zpracování může být nepřijatelné i při měření tlakového napětí.

Jak se liší stav povrchu?

Konvenční kuličkování vytváří charakteristickou texturu nárazu. Průměr a tvar média, tvrdost, intenzita, úhel, expozice a vstupní povrchová úprava ovlivňují drsnost, lokální ohýbání, odezvu hran a rozměrové riziko. Pokrytí popisuje, zda požadovaný povrch obdržel specifikovaný vzor nárazu; samo o sobě neprokazuje hloubku zbytkového napětí nebo odolnost proti únavě.

Laserové rázové zpevňování nepoužívá volné kuličkování, ale to automaticky neznamená, že výsledek na povrchu je nezměněný nebo lepší. Impulsní zatížení, hrany laserových bodů, příprava povrchu, jakákoli obětní vrstva, čištění a podkladový materiál mohou ovlivnit konečný povrch. Každý postup vyžaduje svá vlastní kritéria pro poškození, povrchovou úpravu, čistotu a rozměrovou akceptaci.

Používají se Almenova intenzita a pokrytí u obou procesů?

Neměla by se předpokládat žádná přímá ekvivalence. Při konvenčním kuličkování se Almenova intenzita odvozuje ze saturační křivky vytvořené se specifikovaným uspořádáním pásu a držáku. Ověřuje se schopnost kuličkovacího proudu za dané testovací konfigurace. Pokrytí se posuzuje samostatně na požadovaném povrchu součásti pomocí schválené metody.

Laserové rázové zpevňování řídí charakteristiky laserové energie a pulzů, osvětlenou plochu, umístění a překrytí pulzů, geometrii dodávání a další proměnné definované jeho kvalifikovaným procesním postupem. Vzor laserového pulzu nesmí být označen jako 100 % nebo 200 % jako pokrytí konvenčním kuličkováním tryskou, pokud řídící specifikace laseru tuto terminologii výslovně nedefinuje a neakceptuje. Ztotožňování výšky Almenova oblouku s laserovým zatížením by zakrylo skutečné kontroly.

Který proces nabízí lepší přístup ke složitým dílům?

Přístup závisí na skutečném prvku. Vzduchová tryska nebo trubka může být nasměrována na poloměry, otvory nebo dutiny, pokud je zvládnutelná velikost, odstup, úhel, odraz, stínování a odstraňování média. Kolový systém může zajistit vysokou propustnost na vhodných exponovaných geometriích, ale má odlišnou obálku proudu a architekturu řízení.

Laserové rázové zpevňování vyžaduje řízenou optickou dráhu, pracovní vzdálenost, zaostření a umístění pulzního pole. Zrcadla, optika nebo specializovaná manipulace mohou rozšířit přístup, ale vnitřní prvky, strmé přechody, hranice masky a skryté zóny zůstávají omezeními specifickými pro danou aplikaci. Pro obě technologie je nezbytná kontrola výkresu a zkouška nejhoršího případu.

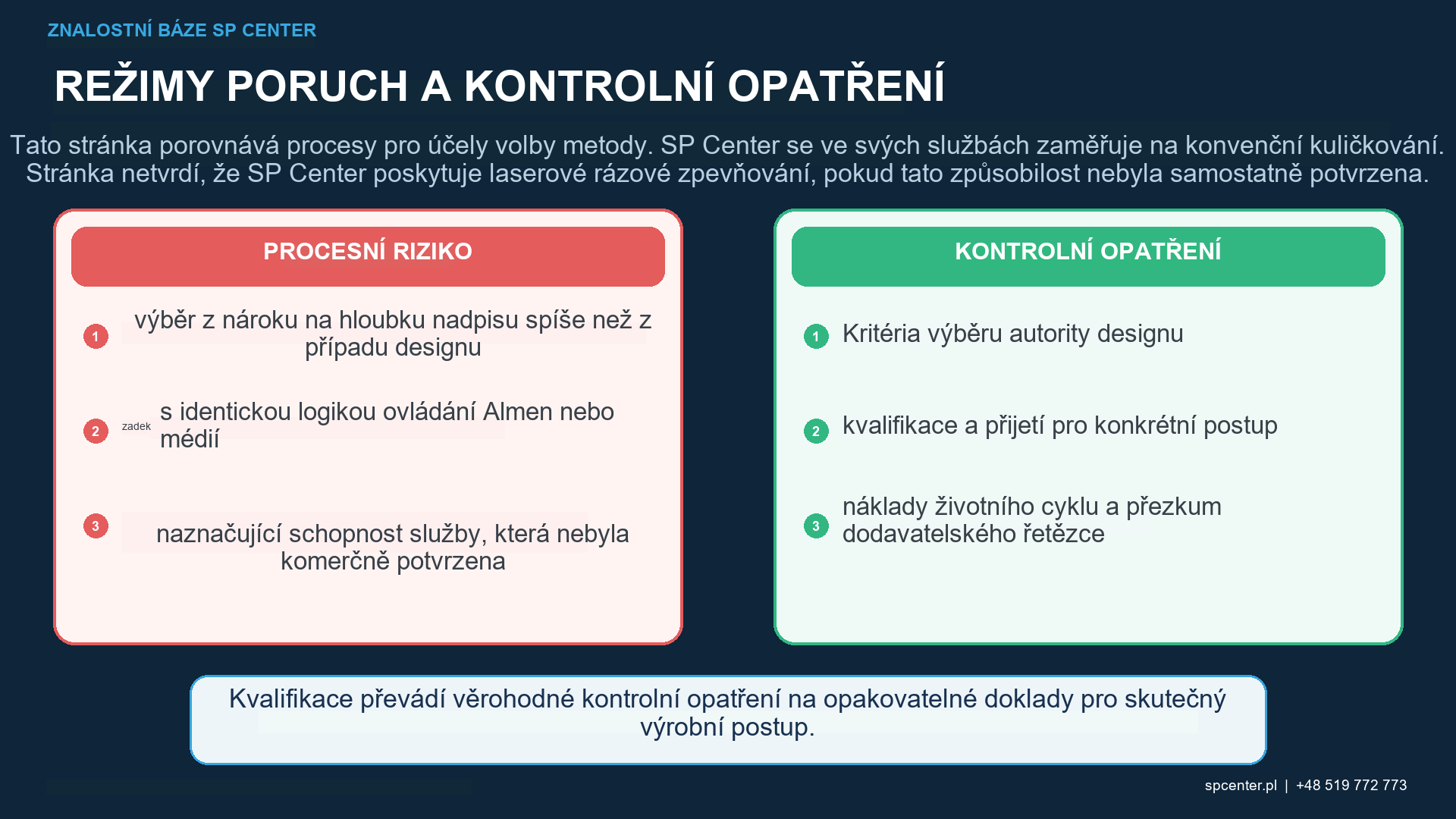

Obrázek 2. Výběr procesu začíná požadovaným výsledkem komponenty, geometrií a schváleními, nikoli univerzálním hodnocením obou technologií.

Jak by si měl inženýr vybrat mezi těmito dvěma procesy?

Otázka výběru	Proč je to důležité	Před uvolněním je nutné podat doklady
Jaký mechanismus selhání je řešen?	Vznik povrchových trhlin, třením, poškození cizími předměty, únava způsobená korozí a další mechanismy nereagují identicky.	Zdůvodnění autority návrhu nebo procesu spojené s provozem součásti a stavem materiálu.
Jaký profil zbytkového napětí je požadován?	Hloubka, velikost, stabilita a rovnováha mohou být důležitější než označení procesu.	Kvalifikovaná vývojová data a případně reprezentativní rentgenová difrakce (XRD) nebo jiné validované měření.
Které povrchy jsou přístupné?	Přístup k trysce, kolu nebo trubkovému potrubí se liší od optické linie pohledu, zaostření a umístění pulzu	Zkouška geometrie v nejhorším případě s hranicemi ošetření, maskami a znázorněným pohybem
Jaké povrchové a rozměrové limity platí?	Oba postupy mohou změnit stav povrchu nebo odezvu součásti	Drsnost, poškození, deformace, přijetí rozměrů a čistoty dle požadavků
Který postup schvalování je rozhodující?	Proces nelze nahradit pouze proto, že oba generují zbytkové tlakové napětí	Aktuální výkres, revize specifikace, schválený zdroj, kvalifikace a autorizace zákazníka
Jaká poptávka po výrobě musí být splněna?	Doba cyklu, velikost šarže, automatizace, údržba, spotřební materiál a kapacita dodavatelského řetězce ovlivňují průmyslovou cestu	Prokázaná kapacita a plán řízeného sériového uvolňování, nikoli nepodložený předpoklad nákladů

Tabulka 2. Výběr je řízené inženýrské rozhodnutí podložené doklady o komponentách, nikoli obecné srovnání názvů procesů.

Konvenční kuličkování je široce zavedeno pro sériové ošetření pružin, ozubených kol, hřídelí, lopatek, konstrukčních dílů a mnoha dalších komponent kritických z hlediska únavy. Může nabídnout flexibilní výběr zařízení a zralé řízení médií, intenzity a pokrytí. Tyto výhody neodstraňují potřebu specifických masek, upínacích přípravků, kvalifikace přístupu nebo schválení pro daný díl.

Laserové rázové zpevňování lze zvolit tam, kde použití odůvodňuje jeho kvalifikovaný profil napětí, povrchový proces nebo automatizace. Rozhodnutí musí zahrnovat zařízení, optický přístup, logistiku povrchového systému, kapacitu a dostupnost schváleného zdroje. Specifikace se nemá řídit nepodloženým tvrzením, že jeden postup je vždy levnější, rychlejší nebo účinnější.

Může jeden proces nahradit druhý na existujícím výkresu?

Jednostranná záměna není přípustná. Výkres předepisující kuličkování, specifikace AMS, schválení dodavatele zákazníkem nebo validovaný únavový podklad určují identitu procesu. Přechod na laserové rázové zpevňování může změnit profil napětí, povrch, metodu kvalifikace, zařízení, schválení dodavatele i doklady k uvolnění. Změnu musí před výrobou schválit konstrukční i smluvní autorita.

Opačná změna vyžaduje stejnou disciplínu. Shoda s jedním odečtem zbytkového napětí nebo dosažení vizuálně přijatelného povrchu neprokazuje ekvivalentní únavu, korozi, deformaci nebo výkonnost po celou dobu životnosti.

Co zahrnují AMS2430, AMS2432 a AMS2546A?

SAE uvádí AMS2430 jako specifikaci pro kuličkování a AMS2432 jako specifikaci pro počítačově monitorované kuličkování. Rozhodující jsou úplná, smluvně uplatněná znění příslušných revizí. Nástroje a postupy Almenovy zkoušky řeší samostatně SAE J442 a J443; pokrytí při konvenčním kuličkování řeší SAE J2277.

SAE popisuje AMS2546A jako specifikaci zahrnující počítačem řízené laserové rázové zpevňování povrchů kovových součástí za účelem vyvolání zbytkového tlakového napětí na povrchu a pod ním. Tato veřejná působnost neopravňuje k vymýšlení podrobných akceptačních ustanovení. Zakoupená norma, výkres, přenesené požadavky zákazníka a schválená procesní dokumentace musí být čteny společně.

Jaké doklady jsou potřeba pro kvalifikaci a výrobu?

Fáze kontroly	Doklady o konvenčním kuličkování	Doklady o laserovém rázovém zpevňování
Přezkoumání požadavků	Definované zóny ošetření, vyloučení, plný Almenův rozsah a označení pásu, pokrytí, média a požadavky na přijetí	Definované zóny ošetření, vyloučení, specifikace laserového procesu, požadavky na pulzní pole a povrchový systém a kritéria přijetí
Vývoj	Zařízení, média, upínací přípravek, masky, pohyb dílu, expozice a přístup v nejhorším případě	Zařízení a optika, postup pulzu, příprava povrchu, jakékoli překrytí a omezení, upínací přípravek, masky a přístup v nejhorším případě
Kvalifikace procesu	Základ saturační křivky, Almenovo nastavení, metoda pokrytí a validace specifické pro danou součást, pokud je to nutné	Kvalifikované parametry laseru, umístění a překrytí pulzu, validace reprezentativní součásti a specifikované monitorování
Monitorování výroby	Stav pracovního média, průtok, tlak vzduchu nebo rychlost kola, pohyb, expozice, alarmy a požadované ověření Almen	Parametry laseru a dodávacího systému, dráha impulsu, ohnisko nebo pracovní vzdálenost, stav povrchového systému, pohyb, alarmy a požadované ověření
Přijetí dílu	Pokrytí, hranice, poškození, čistota, rozměry a další odkazované kontroly	Převzetí pulzního pole nebo ošetřovací zóny, stav povrchu, rozměry a další odkazované kontroly
Kontrola změn	Překvalifikujte změny, které mohou změnit energii proudu, přístup, médium, pohyb, expozici nebo převzetí	Překvalifikujte změny, které mohou změnit laserové zatížení, optiku, pulzní vzor, povrchový systém, přístup, pohyb nebo převzetí

Tabulka 3. Podobné záhlaví dokladů neznamená, že jsou podkladová měření zaměnitelná.

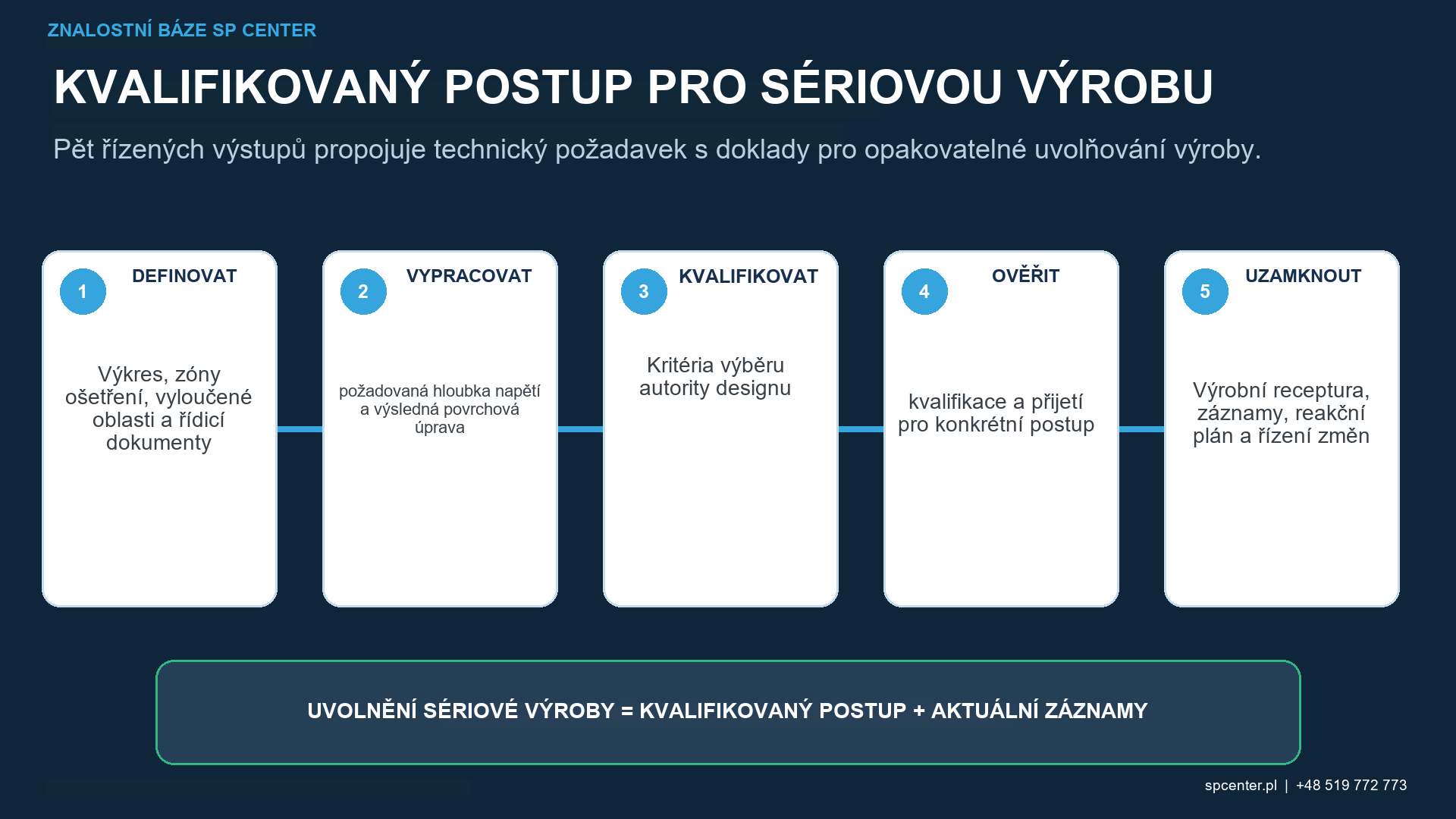

Obrázek 3. Vývoj, kvalifikace, sledování výroby a převzetí dílu musí zůstat sledovatelné až k vybrané a schválené procesní cestě.

Jak by měly být validovány zbytkové napětí a únavové vlastnosti?

Během vývoje lze použít rentgenovou difrakci s odebráním materiálu, jinou validovanou metodu hloubkového profilu, zkoušky únavy nebo jejich kombinaci. Musí být kontrolována nejistota měření, metoda odebrání, přerozdělení napětí, umístění a orientace. Jedna hodnota povrchu nemůže charakterizovat celý hloubkový profil ani stanovit ekvivalenci procesu.

Porovnání únavy vyžaduje reprezentativní materiál, geometrii, stav povrchu, poměr zatížení, prostředí a dostatek vzorků. Výsledek zůstává omezen zkušebním základem. Uvolnění do výroby by mělo používat kontroly definované schválenou postupem; destruktivní zkoušky zbytkového napětí nebo únavy nejsou automaticky zkouškou pro uvolnění šarže, pokud to smlouva nevyžaduje.

Jaké informace by měla obsahovat RFQ?

Řízený výkres, revize, číslo dílu a hierarchie řídících specifikací.
Materiál, tepelné zpracování, tvrdost, předchozí operace a stav vstupního povrchu.
Vyznačené zóny zpracování, vyloučení a přechodu plus kritické rozměry.
Požadovaný výsledek zbytkového napětí, povrchu, únavy nebo deformace a autorita, která jej definuje.
Pro konvenční kuličkování: plný Almenův rozsah a označení pásu, pokrytí, omezení média a metoda přijetí.
Pro laserové rázové zpevňování kovů: specifikace použitého laseru, požadavky na kvalifikované pulzní pole a povrchový systém a metoda přijetí.
Kvalifikace, schválení zdroje, první výrobek, záznamy o výrobě a očekávání kontroly změn.
Velikost dílu, hmotnost, schéma šarže, roční poptávka, balení a cílové datum.

Často kladené otázky

Je laserové rázové zpevňování kovů vždy lepší než konvenční kuličkování?

Ne. Vhodná metoda závisí na materiálu, geometrii, mechanismu selhání, požadovaném profilu zbytkového napětí, povrchových a rozměrových limitech, poptávce po výrobě, specifikaci a schválení zákazníkem. Hlubší tlaková vrstva uváděná pro některé aplikace laserového rázového zpevňování kovů nevytváří univerzální hodnocení.

Vytváří konvenční kuličkování vždy mělčí tlakovou vrstvu?

Ne jako bezpodmínečné pravidlo. Výsledný profil závisí na stavu materiálu, médiu, intenzitě, pokrytí, geometrii a dalších kvalifikovaných proměnných. Porovnejte naměřené nebo validované profily pro skutečnou aplikaci, nikoli pouze s názvy procesů.

Používá se Almenova intenzita k řízení laserového rázového zpevňování?

Almenův systém je zaveden pro intenzitu proudu média při konvenčním kuličkování. Nesmí se přenášet na laserové rázové zpevňování jako rovnocenný způsob řízení, pokud řídicí dokument laserového procesu takové použití výslovně nestanoví. Laserové rázové zpevňování má vlastní kvalifikované parametry a doklady.

Znamená pokrytí 100 % nebo 200 % totéž pro oba procesy?

Ne. U konvenčního kuličkování se pokrytí vztahuje k podílu povrchu se stopami po dopadech; dodatečné pokrytí lze předepsat prostřednictvím doby expozice. U laserového rázového zpevňování se řídí kvalifikované pulzní pole a překrytí stop. Musí se použít terminologie a metoda přijetí stanovená příslušnou specifikací laserového procesu.

Lze výzvu k konvenčnímu kuličkování zpracovat laserovým rázovým zpevňováním?

Ne bez autorizace. Technologie mají odlišné mechanismy, ovládací prvky, specifikace a kvalifikační doklady. Nahrazení vyžaduje schválení návrhu a smlouvy a také kvalifikaci nebo validaci požadovanou řídící dokumentací.

Vyžaduje laserové rázové zpevňování povlak nebo vrstvu vody?

Některé kvalifikované postupy laserového rázového zpevňování používají obětní nebo ablativní překrytí a transparentní ohraničující médium, ale přesný povrchový systém závisí na procesu a specifikaci. Neměl by být zobecňován ani měněn mimo schválený postup.

Který proces je vhodnější pro složitou vnitřní geometrii?

Žádný z procesů nemá neomezený přístup. Konvenční systémy mohou používat trysky nebo tryskací trubice, zatímco laserové zpracování vyžaduje řízenou optickou dráhu a stanovené umístění impulzů. Musí se prokázat skutečné podmínky v otvorech, dutinách a rádiusech i u masek a zastíněných oblastí.

Poskytuje SP Center laserové rázové zpevňování?

SP Center se specializuje na řízené konvenční kuličkování. Můžeme prozkoumat výkres a požadavky na konvenční kuličkování; tento článek nepředstavuje nabídku služeb laserového rázového zpevňování.

Klíčové poznatky

Konvenční kuličkování a laserové rázové zpevňování používají různé mechanismy dodávání energie.
Almenova intenzita a konvenční rázové pokrytí nejsou univerzálními metrikami laserového procesu.
Ani jeden z procesů není automaticky lepší pro každou slitinu, prvek nebo mechanismus selhání.
Povrchová odezva, přístup, hloubka napětí, kapacita a schválení musí být hodnoceny společně.
Nahrazení procesu vyžaduje formální autorizaci a kvalifikaci specifickou pro danou aplikaci.
Výrobní doklady musí zůstat sledovatelné k vybranému procesu a aktuálním řídícím dokumentům.
