Konvenčné guľôčkovanie a laserové rázové spevňovanie

Porovnanie mechanizmov, hĺbky zvyškového napätia, odozvy povrchu, prístupu, procesných kontrol, kvalifikačných dokladov a kritérií priemyselného výberu

Konvenčné guľôčkovanie aj laserové rázové spevňovanie možno použiť na vytvorenie tlakových zvyškových napätí, nejde však o zameniteľné varianty procesu. Pri konvenčnom guľôčkovaní sa riadené pevné médium urýchľuje proti povrchu a prúd guľôčkovacieho média sa kvalifikuje pomocou Almenovho systému spolu s kontrolou pokrytia a média. Laserové rázové spevňovanie využíva počítačom riadené pulzné rázové zaťaženie indukované laserom v rámci samostatného procesného postupu. Voľba musí vychádzať zo skutočného materiálu, geometrie, mechanizmu porušenia, požadovaného profilu napätia, obmedzení povrchu, výrobných požiadaviek a schvaľovacieho základu.

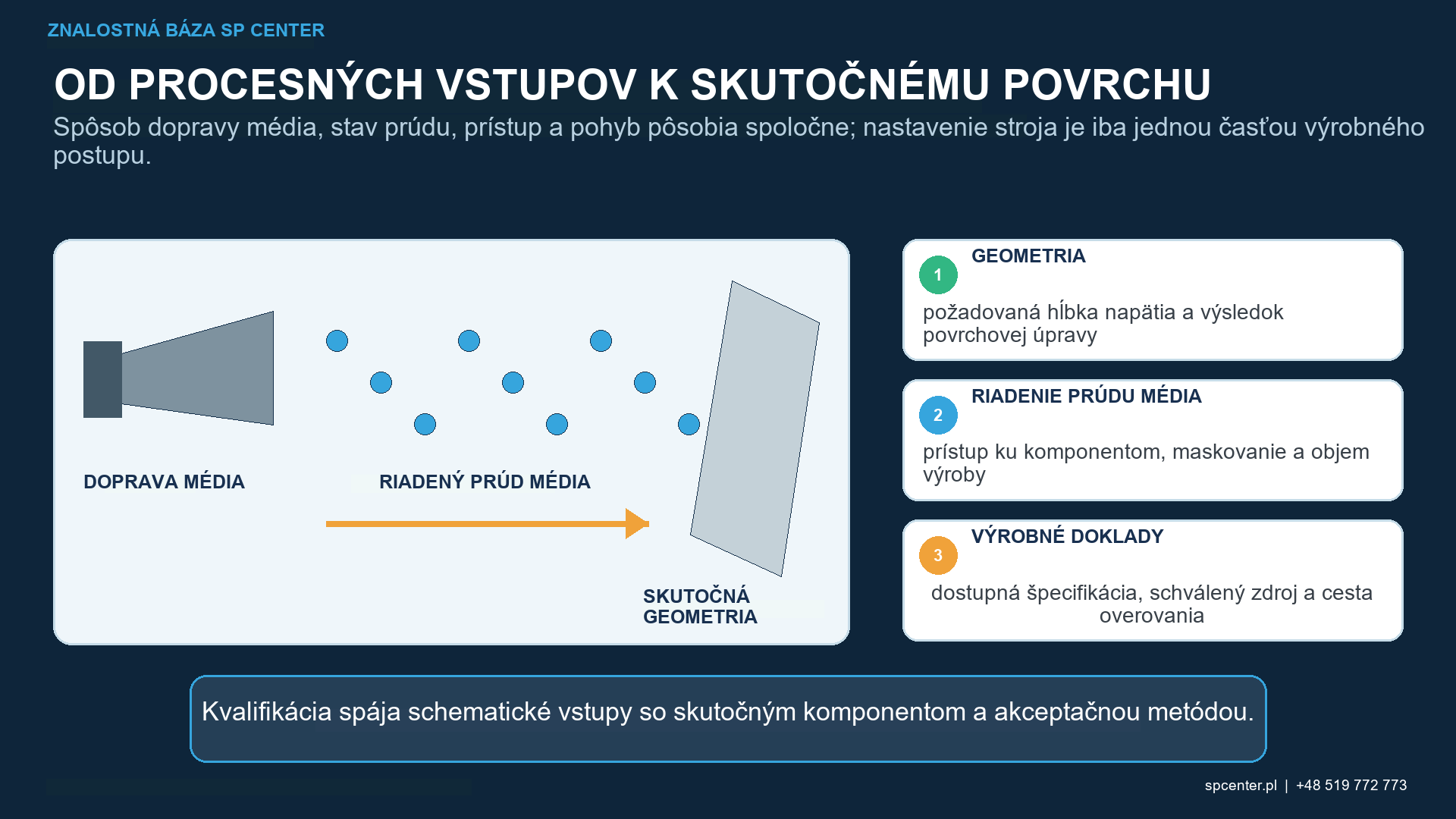

Obrázok 1. Konvenčné guľôčkovanie využíva opakované nárazy pevných médií; laserové rázové spevňovanie využíva pulzné laserom indukované rázové zaťaženie. Každý postup má svoje vlastné kontroly a doklady o prijatí.

Aký je hlavný rozdiel medzi konvenčným guľôčkovaním a laserovým rázovým spevňovaním?

Konvenčné guľôčkovanie vytvára veľké množstvo drobných nárazov. Každá častica spôsobí miestny vtlačok a plastickú deformáciu, zatiaľ čo podpovrchová oblasť obmedzená okolitým materiálom reaguje elasticky. Riadený obrazec opakovaných nárazov môže zanechať priaznivé pole tlakových zvyškových napätí, ak boli kvalifikované materiál, médium, intenzita, pokrytie a geometria.

Laserové rázové spevňovanie, nazývané aj laserové rázové guľôčkovanie, smeruje krátke laserové impulzy na kontrolované miesta na povrchu. Interakcia laseru s materiálom vytvára vysokotlakový impulz, ktorý vypustí vlnu napätia do komponentu. Kvalifikované postupy môžu na riadenie tejto interakcie použiť vrstvy na prípravu povrchu a obmedzujúce médium. Ide o kontrolované prvky laserového postupu, nie o univerzálne príslušenstvo, ktoré sa môže neformálne pridávať alebo odoberať.

Oblasť porovnávania	Konvenčné guľôčkovanie	Laserové rázové spevňovanie
Prenos energie	Zrýchlený lúč opakovane naráža na povrch a spôsobuje lokálnu plastickú deformáciu	Pulzná laserová energia generuje krátkodobú tlakovú vlnu, ktorá plasticky napína materiál v blízkosti povrchu
Dodávací systém	Vzduchová tryska, lanceta alebo odstredivé koleso s riadeným pohybom média a súčiastky	Počítačom riadené optické dodávanie, pulzný vzor a pohyb súčiastky alebo lúča
Hlavné riadenie procesu	Typ média, veľkosť, tvrdosť, tvar a stav; Almenova intenzita; pokrytie; prietok; rýchlosť alebo tlak; geometria a expozícia	Energia a charakteristiky impulzov laseru, osvetlená oblasť, vzor impulzov a prekrytie, ohnisko alebo pracovná vzdialenosť, príprava povrchu a akýkoľvek kvalifikovaný systém prekrytia alebo obmedzenia
Doklady o povrchu	Pokrytie nárazom a stav povrchu posúdené schválenou metódou	Kvalifikované doklady o umiestnení impulzného poľa, prekrytí a stave povrchu definované špecifikáciou laserového procesu
Typická odozva povrchu	Jamkovitá textúra nárazu s drsnosťou a možnými rozmerovými efektmi, ktoré závisia od kvalifikovaného procesného postupu	Odozva povrchu závislá od postupu, ovplyvnená pulzným zaťažením, prípravou povrchu a akoukoľvek obetnou vrstvou; Nie je automaticky bez poškodenia alebo hladší
Rámec noriem	Napríklad AMS2430 alebo AMS2432 pri zmluvnom uplatnení, spolu s výkresom a požiadavkami zákazníka	Napríklad AMS2546A pri zmluvnom uplatnení, spolu s výkresom a požiadavkami zákazníka

Tabuľka 1. Procesy zdieľajú možný technický cieľ, ale používajú rôzne dodávky energie, kontroly a doklady o prijatí.

Ako sa porovnávajú profily zvyškového napätia?

Ktorýkoľvek proces môže vytvoriť povrchové alebo blízkopovrchové tlakové zvyškové napätie. Dosiahnutá veľkosť, hĺbka, rovnováha a stabilita závisia od materiálu, predchádzajúcich výrobných podmienok, geometrie a celého kvalifikovaného procesu. Publikované aplikácie laserového rázového spevňovania môžu vykazovať hlbšiu ovplyvnenú vrstvu ako konvenčné guľôčkovanie, ale toto pozorovanie nie je zárukou pre každú zliatinu, profil alebo komponent.

Inžinierska otázka nie je len o tom, ktorý proces je hlbší. Relevantný profil musí byť kompatibilný s očakávaným miestom vzniku trhliny, aplikovaným gradientom napätia, stavom povrchu, neskoršími tepelnými alebo mechanickými operáciami a rozmerovou stabilitou. Nadmerné alebo zle vyvážené spracovanie môže byť neprijateľné aj pri meraní tlakového napätia.

Ako sa líši stav povrchu?

Konvenčné guľôčkovanie vytvára charakteristickú textúru nárazu. Priemer a tvar média, tvrdosť, intenzita, uhol, expozícia a vstupná úprava ovplyvňujú drsnosť, lokálne prehýbanie, odozvu hrán a rozmerové riziko. Pokrytie opisuje, či požadovaný povrch dosiahol špecifikovaný vzor nárazu; samo o sebe nepreukazuje hĺbku zvyškového napätia alebo odolnosť voči únave.

Laserové rázové spevňovanie nepoužíva voľné guľôčkovanie, ale to automaticky neznamená, že výsledok povrchu je nezmenený alebo lepší. Impulzné zaťaženie, hrany laserových bodov, príprava povrchu, akákoľvek obetná vrstva, čistenie a podkladový materiál môžu ovplyvniť konečný povrch. Každý postup si vyžaduje vlastné kritériá poškodenia, úpravy, čistoty a rozmerovej akceptovateľnosti.

Sú Almenova intenzita a pokrytie použiteľné pre oba procesy?

Nemala by sa predpokladať žiadna priama ekvivalencia. Pri konvenčnom guľôčkovaní sa Almenova intenzita odvodzuje zo saturačnej krivky vytvorenej so špecifikovaným usporiadaním pásu a držiaka. Overuje sa schopnosť guľôčkovacieho prúdu v danej testovacej konfigurácii. Pokrytie sa posudzuje samostatne na požadovanom povrchu komponentu pomocou schválenej metódy.

Laserové rázové spevňovanie riadi charakteristiky laserovej energie a impulzov, osvetlenú plochu, umiestnenie a prekrytie impulzov, geometriu dodávania a ďalšie premenné definované jeho kvalifikovaným procesným postupom. Vzor laserového impulzu nesmie byť označený ako 100 % alebo 200 % ako konvenčné guľôčkovanie, pokiaľ príslušná špecifikácia lasera túto terminológiu výslovne nedefinuje a neakceptuje. Porovnanie výšky Almenovho oblúka s laserovým zaťažením by zakrylo skutočné ovládacie prvky.

Ktorý proces ponúka lepší prístup k zložitým súčiastkam?

Prístup závisí od konkrétneho prvku. Vzduchová tryska alebo rúrka môže byť nasmerovaná na polomery, otvory alebo dutiny, keď je možné zvládnuť veľkosť, odstup, uhol, odraz, tieňovanie a odstraňovanie média. Kolesový systém môže zabezpečiť vysoký prietok na vhodných exponovaných geometriách, ale má odlišnú obálku prúdu a architektúru riadenia.

Laserové rázové spevňovanie vyžaduje kontrolovanú optickú dráhu, pracovnú vzdialenosť, zaostrenie a umiestnenie pulzného poľa. Zrkadlá, optika alebo špecializovaná manipulácia môžu rozšíriť prístup, ale vnútorné prvky, strmé prechody, hranice masky a skryté zóny zostávajú obmedzeniami špecifickými pre danú aplikáciu. Pre obe technológie je potrebná kontrola výkresu a skúška najhoršieho prípadu.

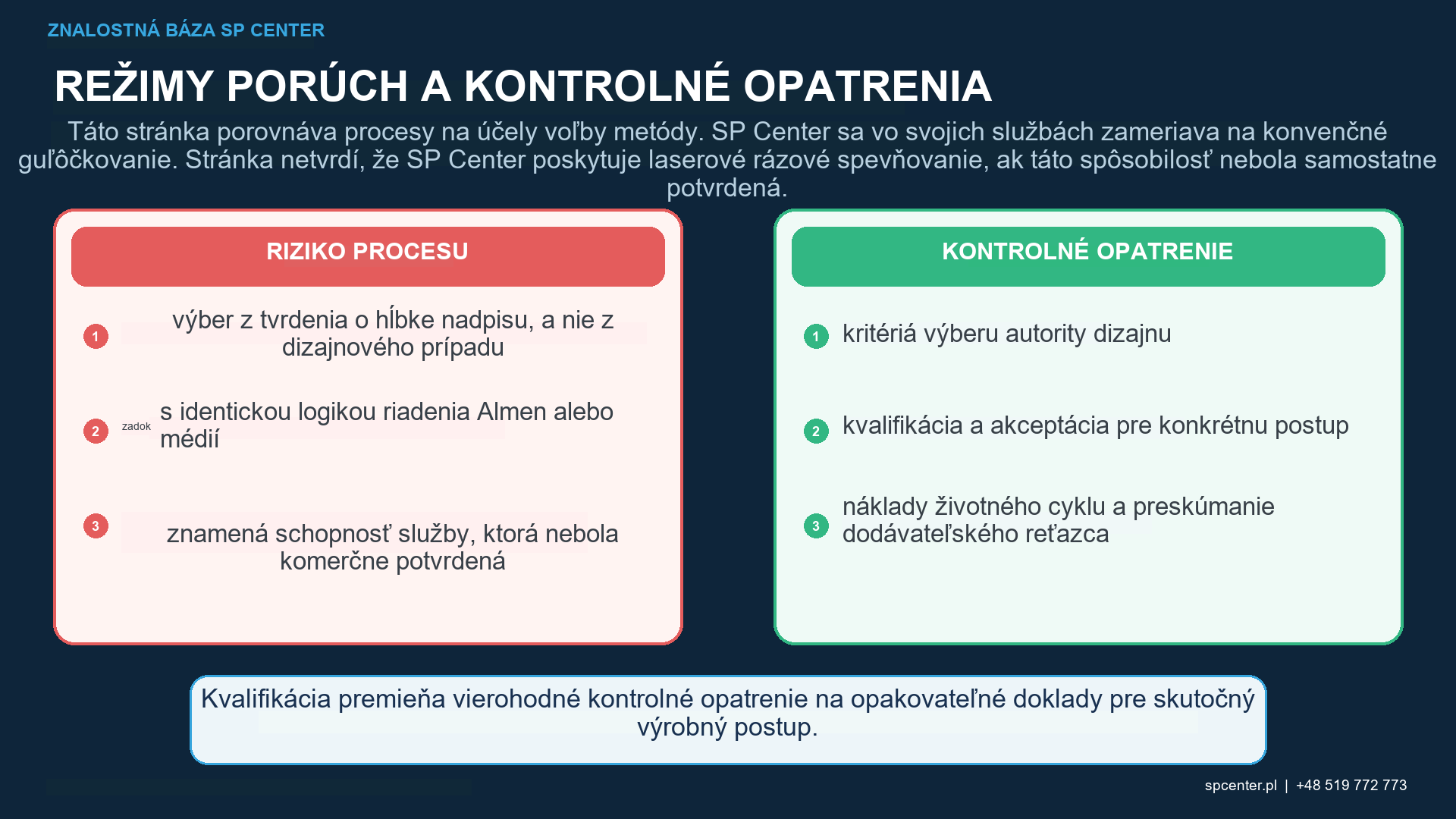

Obrázok 2. Výber procesu začína požadovaným výsledkom komponentu, geometriou a schváleniami, nie univerzálnym poradím týchto dvoch technológií.

Ako by si mal inžinier vybrať medzi týmito dvoma procesmi?

Otázka výberu	Prečo je to dôležité	Pred uvoľnením je potrebný doklad
Aký mechanizmus zlyhania sa rieši?	Vznik povrchových trhlín, trenie, poškodenie cudzími predmetmi, únava spôsobená koróziou a iné mechanizmy nereagujú identicky	Odôvodnenie návrhu alebo procesnej autority spojené s prevádzkovou náročnosťou komponentu a stavom materiálu
Aký profil zvyškového napätia je potrebný?	Hĺbka, veľkosť, stabilita a rovnováha môžu byť dôležitejšie ako označenie procesu	Kvalifikované vývojové údaje a, ak sa používajú, reprezentatívne XRD alebo iné validované meranie
Ktoré povrchy sú prístupné?	Prístup k tryske, kolesu alebo prívodnej trubici sa líši od optickej čiary pohľadu, zaostrenia a umiestnenia impulzu	Skúška geometrie v najhoršom prípade s hranicami úpravy, maskami a znázorneným pohybom
Aké povrchové a rozmerové limity platia?	Obe cesty môžu zmeniť stav povrchu alebo odozvu dielu	Akceptácia drsnosti, poškodenia, deformácie, rozmerov a čistoty podľa potreby
Ktorá cesta schvaľovania je rozhodujúca?	Proces nemožno nahradiť len preto, že oba generujú zvyškové tlakové napätie	Aktuálny výkres, revízia špecifikácie, schválený zdroj, kvalifikácia a autorizácia zákazníka
Aký výrobný dopyt musí byť splnený?	Čas cyklu, veľkosť dávky, automatizácia, údržba, spotrebný materiál a kapacita dodávateľského reťazca ovplyvňujú priemyselnú cestu	Preukázaná kapacita a plán kontrolovaného sériového uvoľnenia, nie nepodložený predpoklad nákladov

Tabuľka 2. Výber je kontrolované inžinierske rozhodnutie podložené dokladmi o komponentoch, nie generickým porovnaním názvov procesov.

Konvenčné guľôčkovanie je široko zavedené na sériové spracovanie pružín, ozubených kolies, hriadeľov, lopatiek, konštrukčných častí a mnohých ďalších komponentov kritických z hľadiska únavy. Môže ponúknuť flexibilný výber zariadení a zrelé kontroly médií, intenzity a pokrytia. Tieto výhody neodstraňujú potrebu masiek, upínacích prípravkov, kvalifikácie prístupu alebo akceptácie špecifických pre daný diel.

Laserové rázové spevňovanie možno zvoliť tam, kde použitie odôvodňuje jeho kvalifikovaný profil napätia, povrchový proces alebo automatizácia. Rozhodnutie musí zahŕňať zariadenie, optický prístup, logistiku povrchového systému, kapacitu a dostupnosť schváleného zdroja. Špecifikácia sa nemá riadiť nepodloženým tvrdením, že jeden postup je vždy lacnejší, rýchlejší alebo účinnejší.

Môže jeden proces nahradiť druhý na existujúcom výkrese?

Jednostranná zámena nie je prípustná. Výkres predpisujúci guľôčkovanie, špecifikácia AMS, schválenie dodávateľa zákazníkom alebo validovaný únavový podklad určujú identitu procesu. Prechod na laserové rázové spevňovanie môže zmeniť profil napätia, povrch, metódu kvalifikácie, zariadenie, schválenie dodávateľa aj doklady na uvoľnenie. Zmenu musí pred výrobou schváliť konštrukčná aj zmluvná autorita.

Opačná zmena vyžaduje rovnakú disciplínu. Zhoda s jedným údajom o zvyškovom napätí alebo dosiahnutie vizuálne prijateľného povrchu nepreukazuje ekvivalentnú únavu, koróziu, deformáciu alebo výkonnosť počas životného cyklu.

Čo pokrývajú AMS2430, AMS2432 a AMS2546A?

SAE uvádza AMS2430 ako špecifikáciu pre guľôčkovanie a AMS2432 ako špecifikáciu pre počítačovo monitorované guľôčkovanie. Rozhodujú úplné, zmluvne uplatnené znenia príslušných revízií. Nástroje a postupy Almenovej skúšky riešia samostatne SAE J442 a J443; pokrytie pri konvenčnom guľôčkovaní rieši SAE J2277.

SAE opisuje AMS2546A ako pokrývajúcu počítačom riadené laserové rázové spevňovanie povrchov kovových súčiastok na vyvolanie zvyškového tlakového napätia na povrchu a pod ním. Táto verejná pôsobnosť neoprávňuje vymýšľanie podrobných akceptačných doložiek. Zakúpená norma, výkres, prenesené požiadavky zákazníka a schválená procesná dokumentácia sa musia čítať spoločne.

Aké doklady sú potrebné pre kvalifikáciu a výrobu?

Kontrolná fáza	Doklady o konvenčnom guľôčkovaní	Doklady o laserovom rázovom spevňovaní
Preskúmanie požiadaviek	Definované zóny ošetrenia, výnimky, plný Almenov rozsah a označenie pásu, pokrytie, médiá a požiadavky na akceptáciu	Definované zóny ošetrenia, výnimky, špecifikácia laserového procesu, požiadavky na pulzné pole a povrchový systém a kritériá akceptácie
Vývoj	Zariadenie, médiá, upínací prípravok, masky, pohyb dielu, expozícia a prístup v najhoršom prípade	Zariadenie a optika, postup impulzu, príprava povrchu, akékoľvek prekrytie a obmedzenie, upínací prípravok, masky a prístup v najhoršom prípade
Kvalifikácia procesu	Základ krivky nasýtenia, Almenovo nastavenie, metóda pokrytia a validácia špecifických komponentov, ak je to potrebné	Kvalifikované parametre laseru, umiestnenie a prekrytie impulzov, validácia reprezentatívnych komponentov a špecifikované monitorovanie
Monitorovanie výroby	Stav média, prietok, tlak vzduchu alebo rýchlosť kolesa, pohyb, expozícia, alarmy a požadované overenie Almen	Parametre laseru a systému podávania, dráha impulzu, zaostrenie alebo pracovná vzdialenosť, stav povrchového systému, pohyb, alarmy a požadované overenie
Prijatie dielu	Pokrytie, hranice, poškodenie, čistota, rozmery a ďalšie odkazované kontroly	Akceptácia pulzného poľa alebo zóny úpravy, stav povrchu, rozmery a iné odkazované kontroly
Kontrola zmien	Prekvalifikujte zmeny, ktoré môžu zmeniť energiu prúdu, prístup, médium, pohyb, expozíciu alebo akceptáciu	Prekvalifikujte zmeny, ktoré môžu zmeniť laserové zaťaženie, optiku, vzor impulzov, povrchový systém, prístup, pohyb alebo akceptáciu

Tabuľka 3. Podobné nadpisy dokladov nerobia základné merania zameniteľnými.

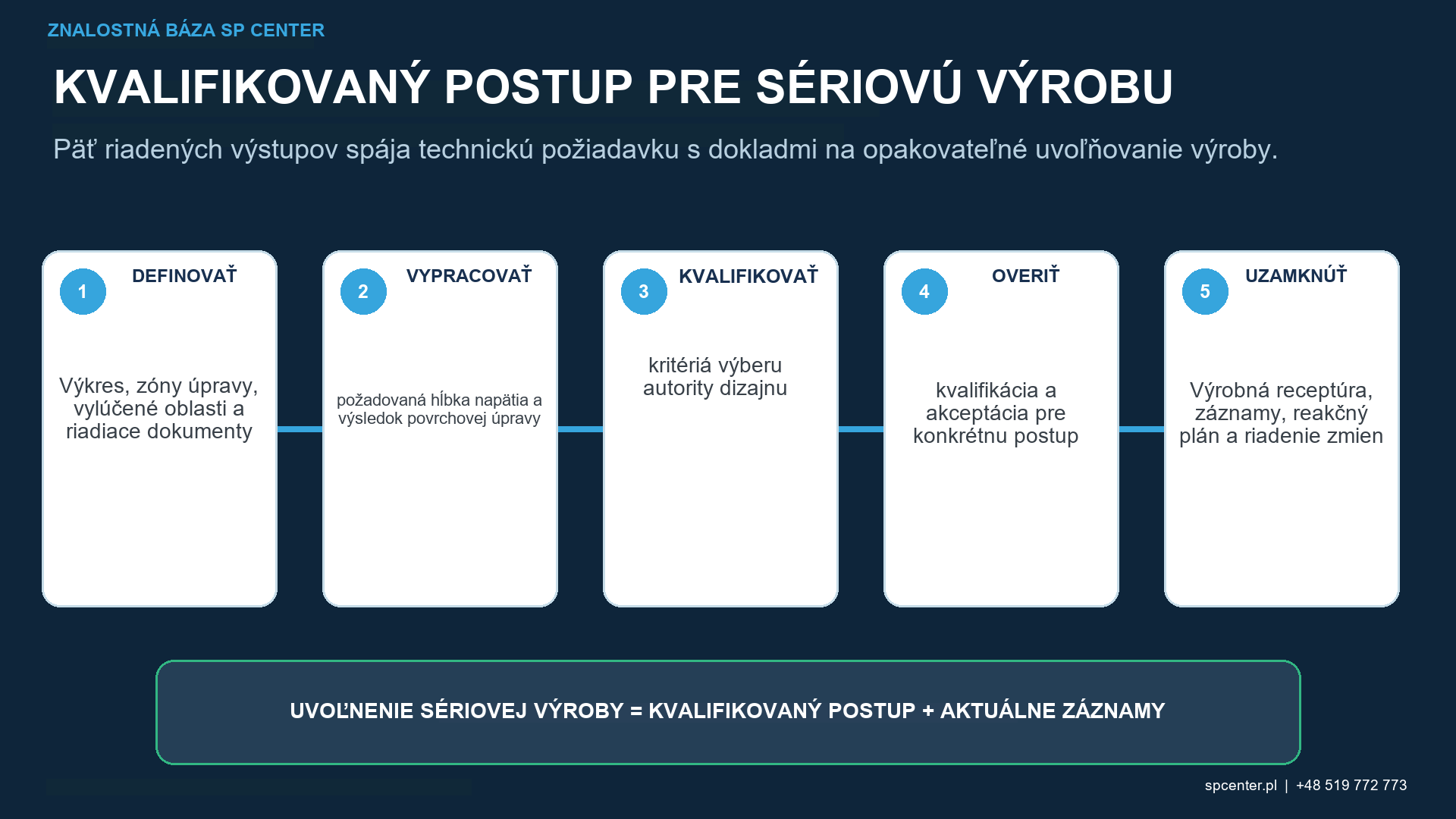

Obrázok 3. Vývoj, kvalifikácia, monitorovanie výroby a akceptácia dielu musia zostať sledovateľné až po vybraný a schválený procesný postup.

Ako by sa mala validovať účinnosť zvyškového napätia a únavy?

Počas vývoja sa môže použiť röntgenová difrakcia s odstránením materiálu, iná validovaná metóda hĺbkového profilu, skúška únavy alebo ich kombinácia. Musia sa kontrolovať neistota merania, metóda odstránenia, redistribúcia napätia, umiestnenie a orientácia. Jedna hodnota povrchu nemôže charakterizovať celý hĺbkový profil ani stanoviť ekvivalenciu procesu.

Porovnania únavy vyžadujú reprezentatívny materiál, geometriu, stav povrchu, pomer zaťaženia, prostredie a dostatočný počet vzoriek. Výsledok zostáva ohraničený základom testovania. Uvoľnenie do výroby by malo používať kontroly definované schválenou postupom; deštruktívne skúšky zvyškového napätia alebo únavy nie sú automaticky skúškou uvoľnenia šarže, pokiaľ to zmluva nevyžaduje.

Aké informácie by mala obsahovať žiadosť o cenovú ponuku (RFQ)?

Riadený výkres, revízia, číslo dielu a hierarchia riadiacej špecifikácie.
Materiál, tepelné spracovanie, tvrdosť, predchádzajúce operácie a stav vstupného povrchu.
Označené zóny spracovania, vylúčenia a prechodu plus kritické rozmery.
Požadovaný výsledok zvyškového napätia, povrchu, únavy alebo deformácie a autorita, ktorá ho definuje.
Pre konvenčné guľôčkovanie: plný Almenov rozsah a označenie pásu, pokrytie, obmedzenia médií a metóda prijatia.
Pre laserové rázové spevňovanie: špecifikácia použitého laseru, kvalifikované požiadavky na pulzné pole a povrchový systém a metóda prijatia.
Kvalifikácia, schválenie zdroja, prvý výrobok, záznamy o výrobe a očakávania týkajúce sa kontroly zmien.
Veľkosť dielu, hmotnosť, štruktúra dávok, ročný dopyt, balenie a cieľový dátum.

Často kladené otázky

Je laserové rázové spevňovanie vždy lepšie ako konvenčné guľôčkovanie?

Nie. Vhodný postup závisí od materiálu, geometrie, mechanizmu poruchy, požadovaného profilu zvyškových napätí, medzí stavu povrchu a rozmerov, výrobných potrieb, špecifikácie a schválenia zákazníkom. Hlbšia tlaková vrstva uvádzaná pri niektorých aplikáciách laserového rázového spevňovania sama osebe neznamená univerzálne lepší výsledok.

Vytvára konvenčné guľôčkovanie vždy plytšiu tlakovú vrstvu?

Nie ako bezpodmienečné pravidlo. Výsledný profil závisí od stavu materiálu, média, intenzity, pokrytia, geometrie a iných kvalifikovaných premenných. Porovnajte namerané alebo validované profily pre skutočnú aplikáciu, a nie len názvy procesov.

Používa sa Almenova intenzita na riadenie laserového rázového spevňovania?

Almenov systém je zavedený pre intenzitu prúdu média pri konvenčnom guľôčkovaní. Nesmie sa prenášať na laserové rázové spevňovanie ako rovnocenný spôsob riadenia, pokiaľ riadiaci dokument laserového procesu takéto použitie výslovne nestanovuje. Laserové rázové spevňovanie má vlastné kvalifikované parametre a doklady.

Znamená pokrytie 100 % alebo 200 % to isté pre oba procesy?

Nie. Pri konvenčnom guľôčkovaní sa pokrytie vzťahuje na podiel povrchu so stopami po dopadoch; dodatočné pokrytie možno predpísať prostredníctvom času expozície. Pri laserovom rázovom spevňovaní sa riadi kvalifikované pulzné pole a prekrytie stôp. Musí sa použiť terminológia a metóda akceptácie stanovená príslušnou špecifikáciou laserového procesu.

Môže sa výkresová požiadavka na konvenčné guľôčkovanie namiesto toho spracovať laserovým rázovým spevňovaním?

Nie bez autorizácie. Technológie majú odlišné mechanizmy, ovládacie prvky, špecifikácie a kvalifikačné doklady. Nahradenie vyžaduje schválenie návrhu a zmluvy plus kvalifikáciu alebo validáciu požadovanú riadiacimi dokumentmi.

Vyžaduje laserové rázové spevňovanie náter alebo vrstvu vody?

Niektoré kvalifikované postupy laserového rázového spevňovania používajú obetné alebo ablatívne prekrytie a transparentné ohraničujúce médium, ale presný povrchový systém závisí od procesu a špecifikácie. Nemal by sa zovšeobecňovať ani meniť mimo schváleného postupu.

Ktorý proces je vhodnejší pre zložitú vnútornú geometriu?

Žiadny z procesov nemá neobmedzený prístup. Konvenčné systémy môžu používať dýzy alebo tryskacie rúrky, zatiaľ čo laserové spracovanie vyžaduje riadenú optickú dráhu a stanovené umiestnenie impulzov. Musia sa preukázať skutočné podmienky v otvoroch, dutinách a rádiusoch aj pri maskách a zatienených oblastiach.

Poskytuje SP Center laserové rázové spevňovanie?

SP Center sa špecializuje na kontrolované konvenčné guľôčkovanie. Môžeme posúdiť výkres a požiadavky na konvenčné guľôčkovanie; tento článok nepredstavuje ponuku služieb laserového rázového spevňovania.

Kľúčové poznatky

Konvenčné guľôčkovanie a laserové rázové spevňovanie používajú rôzne mechanizmy dodávania energie.
Almenova intenzita a konvenčné pokrytie nárazom nie sú univerzálne metriky laserového procesu.
Ani jeden z procesov nie je automaticky lepší pre každú zliatinu, prvok alebo mechanizmus poruchy.
Odozva povrchu, prístup, hĺbka napätia, kapacita a schválenia sa musia hodnotiť spoločne.
Nahradenie procesu vyžaduje formálne oprávnenie a kvalifikáciu špecifickú pre danú aplikáciu.
Výrobné doklady musia zostať sledovateľné k vybranému procesu a aktuálnym riadiacim dokumentom.
