Kulowanie nie usuwa zaabsorbowanego wodoru ani nie eliminuje kruchości wodorowej. Ściskające naprężenia szczątkowe mogą wpływać na inicjację lub rozwój pęknięć w niektórych układach, ale kontrola wodoru nadal zależy od wytrzymałości materiału, chemii procesów czyszczenia i nakładania powłok galwanicznych, ekspozycji, kolejności wygrzewania, integralności powłoki oraz obowiązującej specyfikacji.
Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania i kruchości wodorowej: możliwości, ograniczeń i kolejności operacji procesu. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za kulowaniem w kontekście kruchości wodorowej?
Kulowanie nie usuwa zaabsorbowanego wodoru ani nie eliminuje kruchości wodorowej. Ściskające naprężenia szczątkowe mogą wpływać na inicjację lub rozwój pęknięć w niektórych układach, ale kontrola wodoru nadal zależy od wytrzymałości materiału, chemii procesów czyszczenia i nakładania powłok galwanicznych, ekspozycji, kolejności wygrzewania, integralności powłoki oraz obowiązującej specyfikacji.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania i kruchości wodorowej podczas pierwszego przeglądu należy powiązać wytrzymałość materiału i jego podatność na działanie wodoru, operacje wprowadzające wodór i wymagania dotyczące wygrzewania, a także położenie kulowania w kolejności względem nakładania i usuwania powłok oraz napraw. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
W artykule wyraźnie oddzielono mechaniczną obróbkę powierzchni od kontroli procesów usuwania wodoru i nakładania powłok galwanicznych. Pękanie korozyjne naprężeniowe omówiono odrębnie, ponieważ występuje w innym środowisku i zachodzi według innego mechanizmu.
Jakie zmienne definiują kontrolowany proces kulowania w kontekście kruchości wodorowej?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: wytrzymałość materiału i podatność na działanie wodoru; operacje wprowadzające wodór i wymagania dotyczące wygrzewania; położenie kulowania w kolejności względem nakładania i usuwania powłoki galwanicznej oraz naprawy. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Wytrzymałość materiału i podatność na działanie wodoru | Ocena ryzyka wodorowego na poziomie sposobu realizacji procesu | Pełna chronologia procesu |
| Operacje wprowadzające wodór i wymagania dotyczące wygrzewania | Określona umową kolejność wygrzewania i nakładania powłoki galwanicznej | Kontrola powłoki i integralności powierzchni |
| Miejsce kulowania w sekwencji względem nakładania i usuwania powłoki galwanicznej oraz napraw | Walidacja powierzchni, naprężeń szczątkowych i kruchości, jeśli jest potrzebna | Zatwierdzone wyniki badania kruchości wodorowej |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana wytrzymałości materiału i jego podatności na oddziaływanie wodoru może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do operacji wprowadzających wodór i wymagań dotyczących wygrzewania, natomiast ograniczenie służące zapewnieniu właściwego miejsca kulowania w sekwencji względem nakładania i usuwania powłok galwanicznych oraz napraw może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak kulowanie i kruchość wodorowa wpisują się w cały system kulowania?
Efekt powierzchniowy należy mierzyć metodą odpowiednią do rzeczywistego zagadnienia inżynieryjnego. Intensywność i pokrycie powierzchni opisują parametry kontrolne procesu, natomiast chropowatość, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe opisują różne reakcje elementu.
W tym przypadku należy wdrożyć następujące środki kontroli: ocenę ryzyka związanego z wodorem dla całego przebiegu procesu, określoną w umowie kolejność wygrzewania i nakładania powłoki galwanicznej, a w razie potrzeby także walidację stanu powierzchni, naprężeń szczątkowych i podatności na kruchość wodorową. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że ocena ryzyka wodorowego dla całego przebiegu procesu, określona w umowie kolejność wygrzewania i nakładania powłoki galwanicznej oraz wyniki ewentualnej walidacji stanu powierzchni, naprężeń szczątkowych i podatności na kruchość wodorową muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

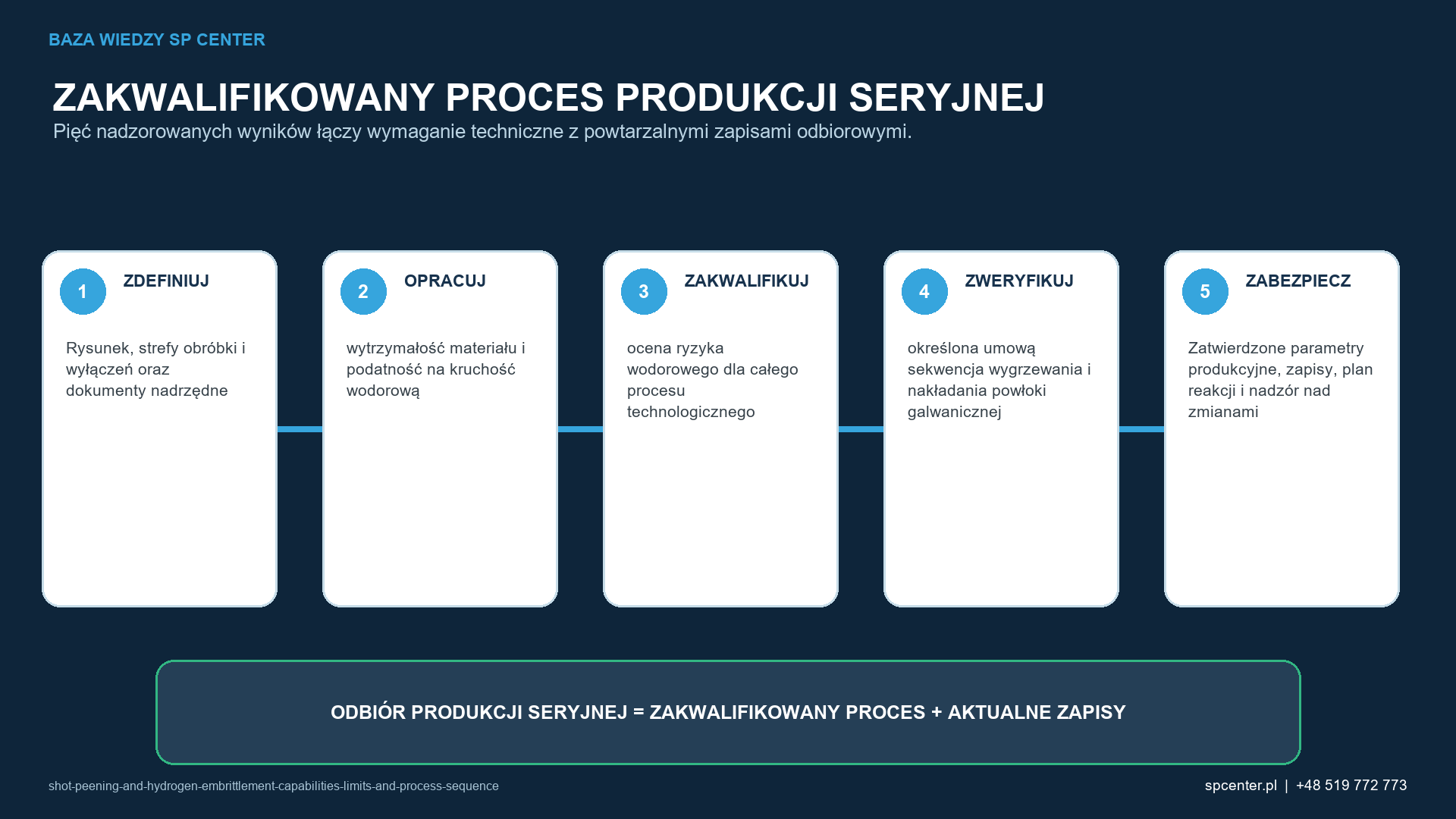

Jak należy kwalifikować kulowanie w odniesieniu do kruchości wodorowej przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić wytrzymałość materiału i jego podatność na działanie wodoru, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź operacje wprowadzające wodór i wymagania dotyczące wygrzewania, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz pełną chronologię procesu, kontrolę powłoki i integralności powierzchni oraz zatwierdzone wyniki badań kruchości wodorowej, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź ocenę ryzyka wodorowego dla całego przebiegu procesu oraz określoną w umowie kolejność wygrzewania i nakładania powłok galwanicznych. W razie potrzeby zatwierdź również walidację stanu powierzchni, naprężeń szczątkowych i podatności na kruchość wodorową. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.

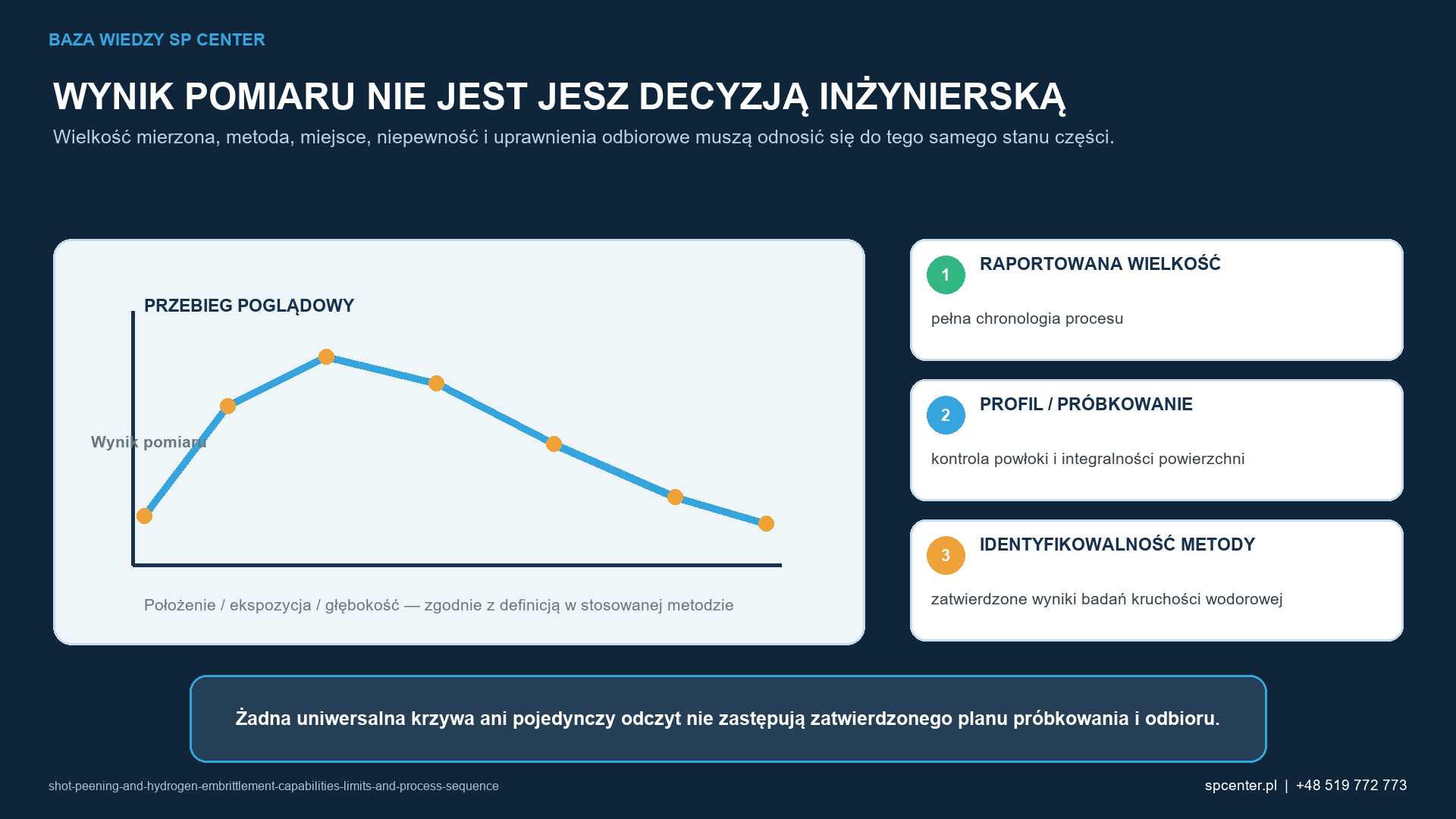

Jakie pomiary potwierdzają nadzór nad kulowaniem w kontekście kruchości wodorowej?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki pełnej chronologii procesu. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie kontroli powłoki i integralności powierzchni. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie zatwierdzonych wyników badań kruchości wodorowej. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania i kruchości wodorowej najbardziej użyteczny pakiet dokumentacji obejmuje pełną chronologię procesu, kontrolę powłoki i integralności powierzchni oraz zatwierdzone wyniki badań kruchości wodorowej, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

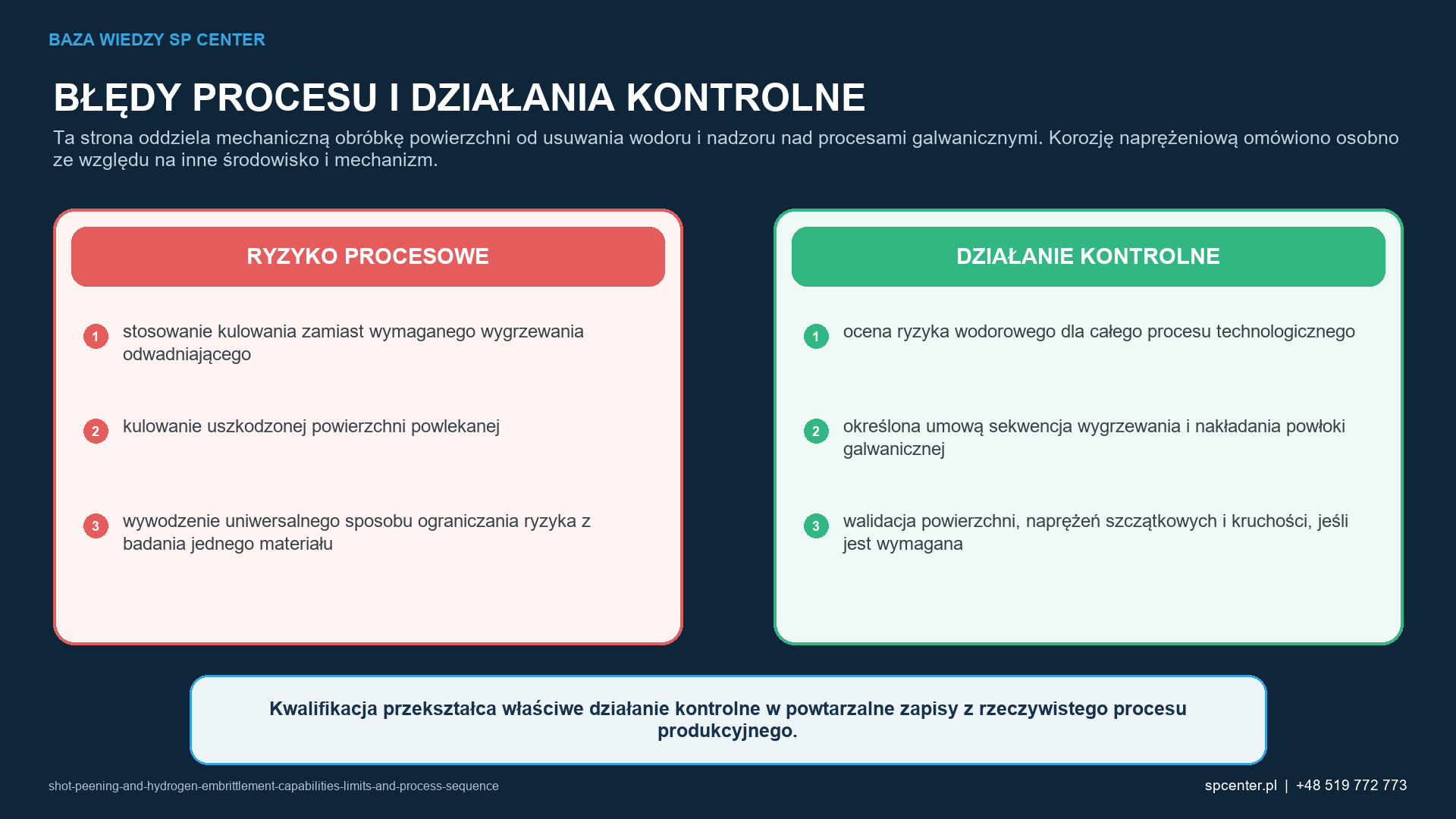

Jakie tryby uszkodzeń związane z kulowaniem i kruchością wodorową wymagają zatrzymania procesu lub podjęcia działań zabezpieczających?
- Stosowanie kulowania zamiast wymaganego wygrzewania odwadorywującego. Odseparuj wyroby, których dotyczy problem, zweryfikuj ostatni znany prawidłowy stan i na podstawie oceny ryzyka wodorowego dla całego przebiegu procesu ustal, czy doszło do błędu wymagań, konfiguracji czy wykonania.
- Kulowanie uszkodzonej powierzchni z powłoką galwaniczną. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostaną oddzielnie przeanalizowane dostęp, medium do kulowania, wyposażenie i reakcja powierzchni. Właściwym rozwiązaniem jest określona w umowie sekwencja wygrzewania i nakładania powłoki galwanicznej.
- Formułowanie uniwersalnego twierdzenia o ograniczeniu ryzyka na podstawie jednego badania materiału. Zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynierii lub klienta. Działania naprawcze powinny uwzględniać w razie potrzeby walidację powierzchni, naprężeń szczątkowych i kruchości oraz wskazywać wszystkie wyroby przetworzone w warunkach budzących wątpliwości.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące kulowania i kruchości wodorowej, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące wytrzymałości materiału i podatności na oddziaływanie wodoru, operacji wprowadzających wodór i wymagań dotyczących wygrzewania oraz miejsca kulowania w kolejności operacji względem nakładania powłok galwanicznych, ich usuwania i poprawek.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu obejmuje ocenę ryzyka wodorowego dla całego procesu, określoną w umowie kolejność wygrzewania i nakładania powłoki galwanicznej, a w razie potrzeby także walidację stanu powierzchni, naprężeń szczątkowych i podatności na kruchość wodorową. Dostawca powinien również wyjaśnić, w jaki sposób system kontroli pozwoli wykryć stosowanie kulowania zamiast wymaganego wygrzewania odwodorowującego, kulowanie uszkodzonej powierzchni z powłoką galwaniczną oraz formułowanie uniwersalnej deklaracji o ograniczeniu ryzyka na podstawie jednego badania materiałowego. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania i kruchości wodorowej dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kulowanie w odniesieniu do kruchości wodorowej, uwzględniając możliwości, ograniczenia i kolejność procesu, oraz jak określać związane z tym wymagania?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania i kruchości wodorowej, z uwzględnieniem możliwości, ograniczeń i kolejności procesu, przegląd techniczny powinien obejmować wytrzymałość materiału i jego podatność na działanie wodoru, operacje wprowadzające wodór i wymagania dotyczące wygrzewania odwodorowującego oraz miejsce kulowania w kolejności względem nakładania i usuwania powłok, a także napraw. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: stosowanie kulowania zamiast wymaganego wygrzewania w celu usunięcia wodoru, kulowanie uszkodzonej powierzchni pokrytej powłoką galwaniczną oraz formułowanie uniwersalnej deklaracji ograniczenia ryzyka na podstawie pojedynczego badania materiałowego. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do wytrzymałości materiału i podatności na działanie wodoru oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania i kruchości wodorowej — możliwości, ograniczeń i kolejności procesu — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania w kontekście kruchości wodorowej. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł oddziela mechaniczną obróbkę powierzchni od operacji usuwania wodoru i kontroli procesu galwanicznego. Pękanie korozyjne naprężeniowe omówiono oddzielnie, ponieważ środowisko i mechanizm są inne.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to stosowanie kulowania zamiast wymaganego wygrzewania w celu usunięcia wodoru, kulowanie uszkodzonej powierzchni z powłoką galwaniczną oraz formułowanie uniwersalnej tezy o ograniczeniu ryzyka na podstawie jednego badania materiałowego.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować pełną chronologię procesu, kontrolę powłoki i integralności powierzchni oraz zatwierdzone wyniki badań kruchości wodorowej.
Często zadawane pytania o kulowanie i kruchość wodorową — możliwości, ograniczenia i kolejność procesu
Jakie informacje są potrzebne do wyceny kulowania w odniesieniu do kruchości wodorowej?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać wytrzymałość materiału i podatność na oddziaływanie wodoru, operacje wprowadzające wodór i wymagania dotyczące wygrzewania, a także miejsce kulowania w kolejności względem nakładania powłok galwanicznych, usuwania powłok i poprawek.
Jakie zapisy potwierdzają nadzór nad kulowaniem w kontekście kruchości wodorowej?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować pełną chronologię procesu, kontrolę powłoki i integralności powierzchni oraz zatwierdzone wyniki badań dotyczących kruchości wodorowej.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka dotyczące kulowania i kruchości wodorowej obejmują zastosowanie kulowania zamiast wymaganego wygrzewania usuwającego wodór, kulowanie uszkodzonej powierzchni pokrytej galwanicznie oraz formułowanie uniwersalnej deklaracji ograniczenia ryzyka na podstawie jednego badania materiałowego.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować kulowanie w kontekście kruchości wodorowej?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymywać aktualną ocenę ryzyka wodorowego dla całego procesu oraz określoną w umowie kolejność wygrzewania i nakładania powłoki galwanicznej. W razie potrzeby należy również prowadzić walidację stanu powierzchni, naprężeń szczątkowych i podatności na kruchość wodorową.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania stosowanego w kontekście kruchości wodorowej?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie nie usuwa zaabsorbowanego wodoru ani nie eliminuje kruchości wodorowej. Ściskające naprężenia szczątkowe mogą wpływać na inicjację lub rozwój pęknięć w niektórych układach, ale kontrola wodoru nadal zależy od wytrzymałości materiału, chemii procesów czyszczenia i nakładania powłok galwanicznych, ekspozycji, kolejności wygrzewania, integralności powłoki oraz obowiązującej specyfikacji.
- Należy kontrolować wytrzymałość materiału i jego podatność na oddziaływanie wodoru, operacje wprowadzające wodór i wymagania dotyczące wygrzewania oraz położenie kulowania w kolejności względem nakładania i usuwania powłok oraz napraw jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, utrzymuj aktualną ocenę ryzyka wodorowego dla całego procesu i stosuj określoną w umowie kolejność wygrzewania oraz obróbki galwanicznej. W razie potrzeby prowadź także walidację stanu powierzchni, naprężeń szczątkowych i podatności na kruchość wodorową.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: stosowanie kulowania zamiast wymaganego wygrzewania w celu usunięcia wodoru, kulowanie uszkodzonej powierzchni z powłoką galwaniczną oraz formułowanie uniwersalnej deklaracji ograniczenia ryzyka na podstawie pojedynczego badania materiałowego.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o pełną chronologię procesu, kontrolę powłoki i integralności powierzchni oraz zatwierdzone wyniki badań kruchości wodorowej.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie a pękanie korozyjne naprężeniowe: kiedy pomagają naprężenia ściskające
- Zmiana wymiarów po kulowaniu: czy proces wpływa na tolerancje części?
- Chropowatość powierzchni po kulowaniu: przewidywanie i kontrolowanie Ra oraz Rz
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. ISO 12686:1999, Automated controlled shot-peening of metallic articles (potwierdzona w 2022 r.)
3. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
5. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
6. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
7. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
