Zanieczyszczenie medium w kulowaniu oznacza, że system kulowania, jego zatwierdzona mieszanina medium lub powierzchnia części zawiera obcy materiał, którego zatwierdzony proces nie dopuszcza albo nie kontroluje. Obcym materiałem może być inny rodzaj medium, cząstki pozostałe po wcześniejszym zleceniu, olej, wilgoć, zgorzelina, pozostałości po obróbce skrawaniem lub pracach utrzymaniowych albo materiał przeniesiony z wyposażenia lub śrutu. Zanieczyszczenie nie jest tym samym co normalna degradacja właściwego medium, a akceptowalna intensywność Almena lub akceptowalne pokrycie powierzchni nie dowodzą czystości obiegu medium ani części.
Czym jest zanieczyszczenie medium do kulowania?
Zanieczyszczenie medium w kulowaniu oznacza obecność materiału, który nie powinien znajdować się w zatwierdzonym systemie kulowania ani na zaakceptowanej powierzchni części. Słowo „zatwierdzony” jest istotne. Cząstka nie jest zanieczyszczeniem jedynie dlatego, że różni się od preferowanego medium; staje się zagrożeniem dla procesu, gdy jej obecność jest sprzeczna z rysunkiem, przywołaną specyfikacją, wymaganiami klienta przekazanymi w łańcuchu dostaw, zatwierdzonym planem procesu lub zwalidowanym zakresem roboczym.
Zanieczyszczenie może występować w krążącym medium, urządzeniach, narzędziach manipulacyjnych, części przyjmowanej do obróbki lub na gotowej powierzchni. Przykłady obejmują śrut ze stali węglowej pozostawiony w systemie przygotowanym do medium nierdzewnego, szklanego lub ceramicznego; ścierniwo z wcześniejszego procesu czyszczenia; olej lub wodę przedostające się do obiegu pneumatycznego; zgorzelinę i wióry dostarczone wraz z częścią; oraz obcy metal przeniesiony wskutek wielokrotnych uderzeń cząstek.
Skutki inżynieryjne zależą od rodzaju zanieczyszczenia, jego ilości i postaci cząstek, podłoża, środowiska eksploatacji, późniejszych operacji i obowiązujących wymagań. Dlatego niniejszy przewodnik nie określa uniwersalnego limitu stężenia, składu chemicznego środka czyszczącego ani zasady podejmowania decyzji o dalszym postępowaniu. Decyzje te podlegają zatwierdzonym dokumentom i właściwej komórce inżynieryjnej.
DEFINICJA PRAKTYCZNA Zanieczyszczenie medium jest kwestią zgodności, a nie wrażenia dotyczącego koloru lub czystości. Przed oceną stanu należy określić zatwierdzoną mieszaninę medium, zabronione materiały obce, granice systemu wyposażenia, metodę oceny i uprawnienia decyzyjne.
Czy zanieczyszczenie jest tym samym co degradacja medium lub pozostałości?
Zanieczyszczenie medium, jego degradacja, zmiana rozkładu wielkości i pozostałości zatrzymane na części to warunki powiązane, lecz odmienne. Obce medium lub zanieczyszczenia dostają się z zewnątrz zatwierdzonej mieszaniny. Degradacja zachodzi w obrębie właściwego medium, gdy cząstki pękają, zużywają się lub zmieniają kształt. Zmiana rozkładu występuje wtedy, gdy mieszanka robocza medium do kulowania nie zawiera już wymaganych proporcji poszczególnych rozmiarów. Zatrzymane pozostałości oznaczają materiał, który pozostaje na części po obróbce lub czyszczeniu.
Rozróżnienie to jest ważne, ponieważ każdy z tych stanów wymaga innych dowodów i działań korygujących. Analiza sitowa może ujawnić nadmierny udział frakcji podwymiarowej, lecz nie pozwala zidentyfikować innego stopu o podobnej wielkości cząstek. Badanie czystości elementu może wykryć określony stan powierzchni, ale nie musi wskazać, czy jego źródłem było medium do kulowania, maszyna, dostarczona część czy późniejsze postępowanie z nią. Kontrola wzrokowa może ujawnić wyraźne ciała obce, lecz nie pozwala potwierdzić ich składu chemicznego ani wykluczyć ich obecności poniżej granicy wykrywalności tej metody.
Kilka stanów może występować jednocześnie. Współdzielona maszyna może zawierać obce medium, podczas gdy dopuszczone medium jest również zużyte, a na elemencie pozostają luźne pozostałości. Traktowanie wszystkich trzech zjawisk jako jednego nieprecyzyjnie określonego problemu z czystością może ukryć przebieg procesu, który wymaga korekty.
| Stan | Co to oznacza | Podstawowe pytanie dotyczące kontroli |
|---|---|---|
| Zanieczyszczenie obcym medium | Cząstki z innego materiału, innej rodziny wielkości lub wcześniejszego procesu są zmieszane z dopuszczonym medium. | Czy każda krążąca w obiegu cząstka należy do zatwierdzonego zbioru cząstek medium? |
| Obce zanieczyszczenia stałe lub substancje | Do systemu przedostają się olej, woda, pył, zgorzelina, wióry, pozostałości po konserwacji lub inne materiały niebędące medium do kulowania. | Czy substancja może zakłócić podawanie, przenieść się na część lub wpłynąć na późniejszą operację? |
| Degradacja prawidłowo dobranego medium | Zatwierdzone medium podczas eksploatacji pęka, zużywa się lub ulega odkształceniu. | Czy eksploatowane medium nadal spełnia przywołane wartości graniczne stanu? |
| Odchylenie rozkładu wielkości | W prawidłowym medium powstaje nadmierny udział frakcji nadwymiarowej lub podwymiarowej. | Czy klasyfikacja i uzupełnianie utrzymują zatwierdzoną mieszaninę roboczą medium? |
| Pozostałości zatrzymane na części | Po obróbce lub czyszczeniu na poddanej obróbce części pozostaje luźny lub wbity materiał. | Czy powierzchnia elementu spełnia przywołane wymagania dotyczące czystości i odbioru? |
Tabela 1. Obce zanieczyszczenia, degradacja właściwego medium i pozostałości zatrzymane na elemencie wymagają różnych środków kontroli.

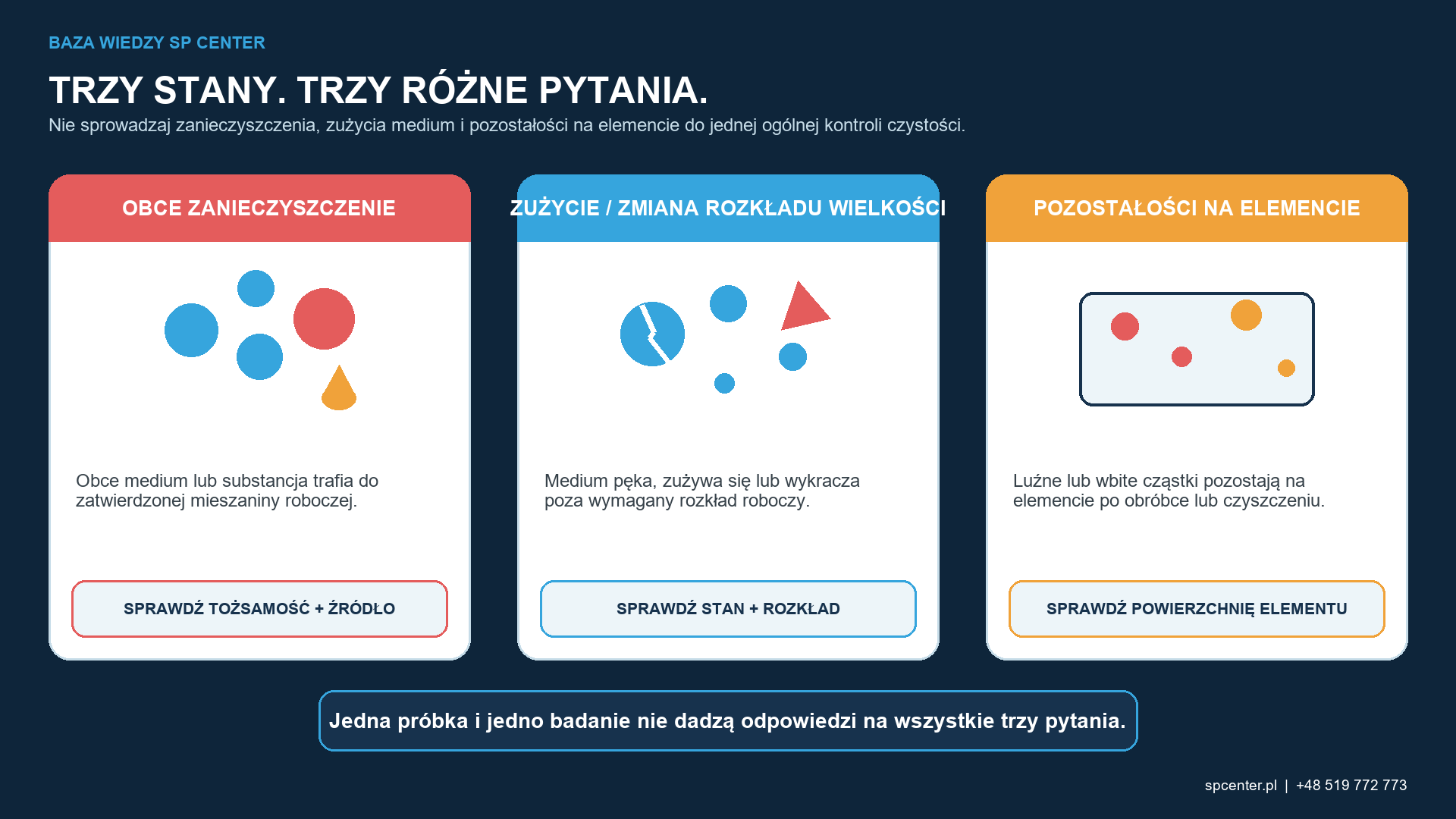

Rysunek 2 zapobiega zastępowaniu trzech zagadnień kontrolnych jedną ogólną oceną czystości. Tożsamość medium dotyczy obecności obcego materiału, stan i klasyfikacja dotyczą roboczej zbioru cząstek, a kontrola elementu — zaakceptowanej powierzchni.
Dlaczego prawidłowa intensywność i prawidłowe pokrycie powierzchni nie dowodzą, że medium jest czyste?
Intensywność Almena, pokrycie i kontrola zanieczyszczeń odpowiadają na różne pytania. Intensywność Almena charakteryzuje znormalizowaną reakcję mechaniczną strumienia kulującego w ramach powołanych norm SAE. Pokrycie służy do oceny, czy określona powierzchnia elementu wykazuje wymagane ślady uderzeń. Kontrola zanieczyszczeń dotyczy obecności niepożądanych materiałów w krążącej mieszaninie medium, urządzeniach i na powierzchni elementu.
Niewielka lub miejscowa ilość zanieczyszczeń może nie spowodować wyjścia ogólnej odpowiedzi Almena poza określony zakres. Te same obce cząstki mogą jednak tworzyć pojedyncze ostre wgłębienia, przenosić materiał albo oddziaływać na powierzchnię wrażliwą na korozję. Pełne pokrycie powierzchni może być jednocześnie osiągnięte, ponieważ zarówno cząstki obce, jak i dopuszczone pozostawiają ślady uderzeń. Żaden z tych wyników nie identyfikuje każdej cząstki ani nie dowodzi braku pozostałości.
Środki kontroli muszą zatem działać równolegle. Dopuszczenie partii produkcyjnej może wymagać potwierdzenia identyfikacji i stanu medium, stanu urządzeń, weryfikacji intensywności, dokumentacji potwierdzającej pokrycie, czystości elementu, integralności powierzchni oraz identyfikowalnych zapisów procesu. Zastąpienie jednego wyniku innym tworzy lukę w zapewnieniu zgodności i fałszywe poczucie pewności.
WAŻNE ROZRÓŻNIENIE Intensywność potwierdza znormalizowaną odpowiedź na strumień. Pokrycie potwierdza stan określonej powierzchni zgodnie z przywołaną metodą. Tożsamość i czystość medium wymagają odrębnych środków kontroli i dokumentacji potwierdzającej.
W którym miejscu do procesu kulowania mogą przedostać się zanieczyszczenia?
Zanieczyszczenie może przedostać się na każdym etapie między odbiorem medium a dopuszczeniem części. Widoczny zasobnik jest tylko jednym punktem obiegu, który może obejmować pojemniki magazynowe, narzędzia do załadunku, zbiornik ciśnieniowy lub układ zasilania koła rzutowego, przewody, dysze, powierzchnie komory, kanały odzysku, podnośniki, separatory, sita, filtry i zasobniki powrotne. Cząstki mogą pozostawać w obszarach o małym przepływie i pojawiać się ponownie po wymianie widocznego medium.

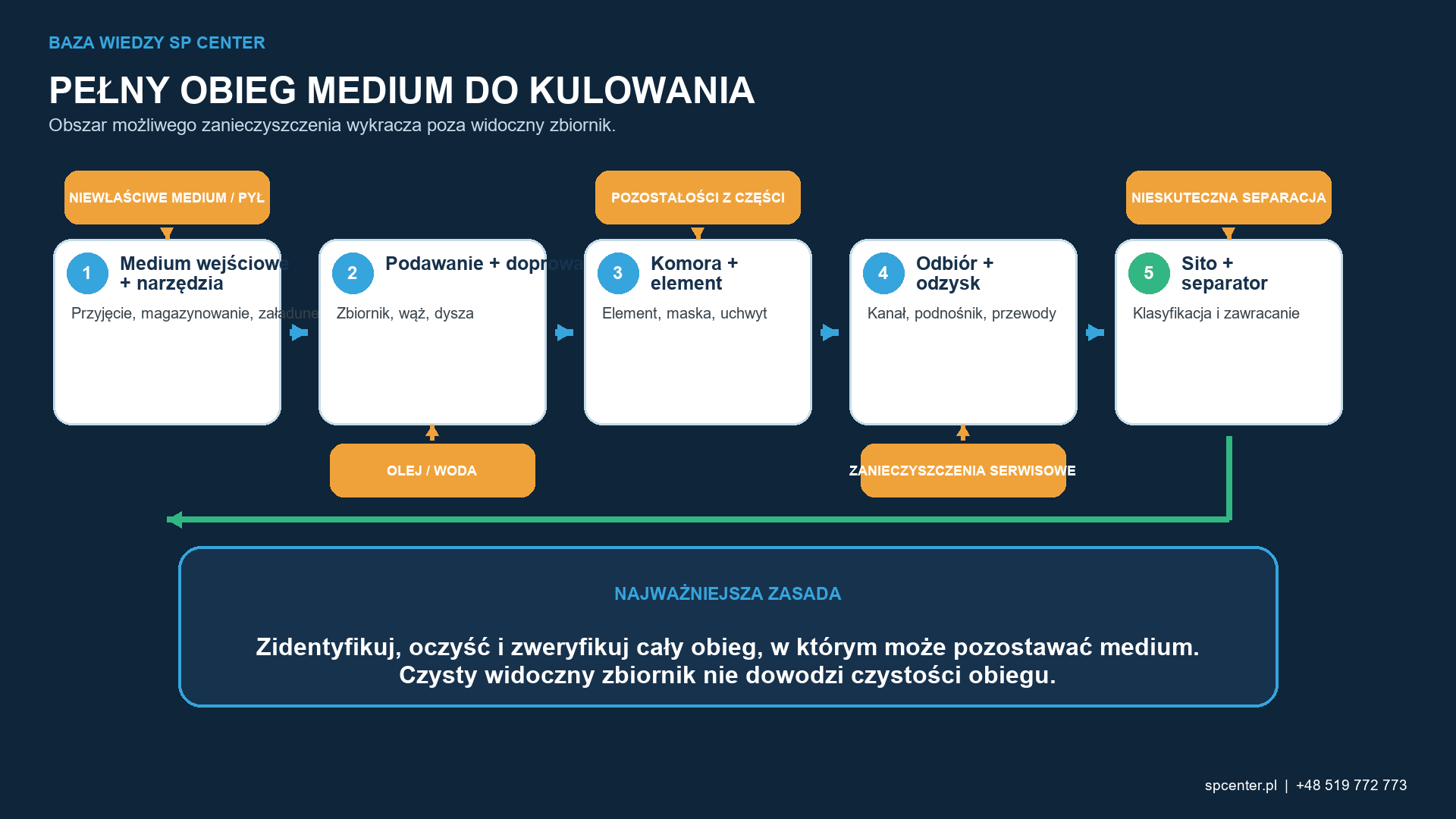

Rysunek 1 przedstawia pełną drogę materiału i główne drogi jego wnikania. Schemat ma charakter koncepcyjny, ponieważ architektura urządzeń jest zróżnicowana. Przesłanie dotyczące kontroli jest uniwersalne: zakres przezbrojenia, który pomija układ odzysku, separator, narzędzia lub strefy martwe, nie pozwala wykazać usunięcia materiału z całej jego drogi.
Części przyjmowane i prace konserwacyjne są często pomijane. Wraz z częścią mogą zostać dostarczone wióry, olej, zgorzelina lub materiał ścierny. Podczas naprawy do układu mogą przedostać się pozostałości po szlifowaniu, środki smarne, elementy złączne, stare uszczelnienia i pozostałości środków czyszczących. Skuteczny program obejmuje więc nadzorem zarówno użytkowanie produkcyjne, jak i każdą interwencję powodującą otwarcie obiegu medium.
| Droga przedostawania się | Typowy punkt zatrzymywania lub przenoszenia | Główny obszar kontroli |
|---|---|---|
| Współdzielone urządzenie do kulowania | Naroża komory roboczej, zasobnik, podajnik kubełkowy, separator, wąż, dysza, kanał odzysku medium i przewody. | Dedykowane wyposażenie lub zwalidowane przezbrojenie obejmujące pełny zakres wymagań. |
| Narzędzia do manipulowania elementami | Czerpaki, sita, lejki, wiadra, wózki, stoły robocze i pojemniki tymczasowe. | Jednoznaczna identyfikacja, kontrolowane przechowywanie oraz wyłączne przypisanie, jeśli jest wymagane. |
| Przyjmowane medium i jego przechowywanie | Otwarte, uszkodzone, mokre, zabrudzone, nieprawidłowo oznakowane lub zawierające pomieszane materiały pojemniki. | Weryfikacja przyjęcia, rozdzielenie według statusu, zamknięte miejsce przechowywania i identyfikowalność partii. |
| Części przyjmowane | Olej, wióry, zgorzelina, ścierniwo, inhibitor korozji lub pozostałości z wcześniejszych operacji produkcyjnych. | Określony stan początkowy i zatwierdzone czyszczenie wstępne. |
| Czynność związana z utrzymaniem ruchu | Pył szlifierski, środki smarne, elementy złączne, uszczelnienia, materiały czyszczące i stare medium w strefach martwych. | Zakres prac utrzymaniowych, dopuszczenie po oczyszczeniu i weryfikacja po zakończeniu prac. |
| Odzysk i separacja | Uszkodzone sita, nieprawidłowe ustawienia separatora, nieskuteczny przepływ powietrza i zapchane filtry. | Kontrole funkcjonalne, monitorowanie stanu i zdefiniowany plan reakcji. |
| Środowisko hali produkcyjnej i przepływ powrotny | Rozsypane medium, pył zawieszony w powietrzu, zmiotki z podłogi i niezatwierdzone zawracanie odzyskanego materiału. | Zamknięty obieg materiału, utrzymanie porządku oraz zakaz niekontrolowanego ponownego wprowadzania materiału. |
Tabela 3. Granica zanieczyszczenia obejmuje każdą drogę wprowadzania, zatrzymania i powrotu.
Rysunek 1 jest koncepcyjną mapą urządzenia. Wskazuje typowe miejsca zatrzymywania się materiału i drogi jego wnikania, lecz nie narzuca konstrukcji konkretnej maszyny. Rzeczywisty zakres przezbrojenia należy określić na podstawie zainstalowanego wyposażenia i przepływu materiału.
Jakie rodzaje obcych materiałów stwarzają ryzyko zanieczyszczenia?
Niewłaściwe lub zmieszane medium do kulowania stanowi najbardziej oczywistą kategorię. Obca cząstka może różnić się od dopuszczonej mieszanki roboczej medium materiałem, twardością, gęstością, wielkością lub kształtem. Różnice te mogą zmieniać lokalny przebieg uderzeń, skuteczność separacji, przepływ medium lub rodzaj materiału przenoszonego na część. Nawet cząstki o podobnym wyglądzie mogą mieć inny skład chemiczny.
Substancje niebędące medium stanowią drugą kategorię. Olej może wiązać pył i zmieniać charakterystykę przepływu. Woda może sprzyjać korozji lub aglomeracji. Zgorzelina, wióry i pozostałości po szlifowaniu mogą wprowadzać ostre cząstki. Włókna czyściw, fragmenty uszczelnień, ścierniwa używane podczas konserwacji i zanieczyszczenia z opakowań mogą przejść przez układ zaprojektowany do oddzielania innego zbioru cząstek.
Źródłem zanieczyszczeń może być sama część. Luźna zgorzelina, fragmenty zadziorów, pozostałości medium z wcześniejszej obróbki strumieniowej, chłodziwo obróbkowe i pozostałości środków ochrony przed korozją mogą dostać się do obiegu odzysku medium. Dlatego wymagania dotyczące przyjmowanych części są elementem zapobiegania zanieczyszczeniom, a nie odrębną kwestią utrzymania porządku.
Jak zanieczyszczenie może wpływać na strumień medium i powierzchnię części?
Obce cząstki mogą wpływać na strumień śrutu, gdy ich wielkość, gęstość, kształt lub reakcja magnetyczna różnią się od właściwości zatwierdzonej mieszanki roboczej. Mogą być inaczej klasyfikowane w separatorze, przechodzić przez sito lub je blokować, zmieniać miejscowy strumień cząstek, zakłócać stabilność podawania albo powodować nietypowe uderzenia. Mierzalny skutek może narastać stopniowo, występować okresowo lub ograniczać się do niewielkiego obszaru elementu.
Obcy materiał może także zostać przeniesiony na powierzchnię elementu, wbić się w nią lub pozostać na niej w postaci luźnych cząstek. Możliwe konsekwencje obejmują miejscowe wgniecenia, zmianę chemizmu powierzchni, przebarwienia, oddziaływanie galwaniczne, pogorszenie przyczepności powłoki lub połączenia klejonego, zanieczyszczenie późniejszej kąpieli oraz odrzucenie z powodu niespełnienia określonego wymagania dotyczącego czystości. Żaden z tych skutków nie występuje zawsze; każdy zależy od rzeczywistego układu materiałowego i warunków eksploatacji.
Część wyglądająca na czystą nie stanowi dowodu, że stan jej powierzchni jest dopuszczalny. Bardzo drobne cząstki, pozostałości o podobnym składzie chemicznym lub wbite cząstki przeniesionego materiału mogą wymagać oględzin w powiększeniu albo ukierunkowanej analizy. Z drugiej strony widoczna obca cząstka nie przesądza automatycznie o decyzji dotyczącej dalszego postępowania ze wszystkimi obrobionymi częściami. Przed podjęciem decyzji o przyjęciu lub odrzuceniu należy odizolować potencjalnie niezgodne części i przeprowadzić ocenę przez upoważnioną osobę.
Dlaczego przeniesienie zanieczyszczeń żelaznych ma znaczenie w przypadku części aluminiowych, tytanowych i ze stali nierdzewnej?
Przeniesienie zanieczyszczeń żelaznych może stanowić zagrożenie zanieczyszczeniem powierzchni, gdy cząstki stali węglowej lub pozostałości o dużej zawartości żelaza przedostaną się do procesu prowadzonego dla aluminium, tytanu, stali nierdzewnej albo innego materiału, którego warunki eksploatacji lub dalsza obróbka są wrażliwe na obecność przeniesionego żelaza. Ryzyko zależy od ilości i postaci przeniesionego materiału, podłoża, środowiska, kolejności operacji wykończenia powierzchni oraz umownych kryteriów akceptacji. Nie należy ustanawiać uniwersalnego zakazu ani limitu, jeżeli nie wynika on z obowiązującego wymagania.
Badania pierwotne pokazują, dlaczego ten mechanizm wymaga wyraźnie określonego nadzoru. W badaniu z 2017 r. dotyczącym ultradźwiękowego kulowania aluminium 7150 stwierdzono niejednorodną warstwę zanieczyszczeń zawierającą głównie żelazo, tlen i tytan, która w badanym układzie miała grubość około 20 mikrometrów. W warunkach ekspozycji laboratoryjnej określonych przez autorów próbki zanieczyszczone wykazały około trzykrotnie większą szybkość korozji niż nieobrobiona próbka odniesienia. W badaniu użyto urządzeń ultradźwiękowych i konkretnych materiałów, dlatego wynik liczbowy stanowi dowód możliwego mechanizmu, a nie limit produkcyjny dla innych procesów kulowania.
W badaniu z 2026 r. dotyczącym aluminium A356 użyto śrutu stalowego oraz mapowania składu pierwiastkowego metodą SEM w celu zbadania przenoszenia materiału w warunkach konwencjonalnego i intensywnego kulowania. Autorzy zaobserwowali wzrost sygnału żelaza wraz ze wzrostem badanej intensywności, do około 10 procent w najbardziej intensywnym wariancie SP18. Wynik ten dotyczy konkretnego eksperymentu, ale potwierdza praktyczną kwestię: właściwy materiał śrutu może przenosić się na bardziej miękkie podłoże, a znaczenie tego zjawiska należy ocenić względem rzeczywistych wymagań dotyczących części.
GRANICA ZAKRESU DOKUMENTACJI POTWIERDZAJĄCEJ Laboratoryjne wyniki badań przenoszenia zanieczyszczeń i korozji pokazują mechanizmy zachodzące w określonych warunkach. Nie ustanawiają one uniwersalnego dopuszczalnego stężenia żelaza, metody czyszczenia ani zasady odrzucania części produkcyjnych.
Czy śrut ceramiczny, kulki szklane lub śrut nierdzewny eliminują zanieczyszczenia?
Śrut ceramiczny, kulki szklane ani śrut nierdzewny nie czynią procesu kulowania odpornym na zanieczyszczenia. Wybrane medium może ograniczyć określone zagrożenie przenoszeniem zanieczyszczeń, lecz urządzenia, narzędzia, część wejściowa, system magazynowania, prace konserwacyjne i przepływ materiału w otoczeniu produkcyjnym nadal mogą wprowadzać ciała obce.
Niemetaliczne medium także podlegają odrębnym wymaganiom dotyczącym stanu i pękania. Twardy odłamek, niewłaściwa frakcja wielkościowa lub obce ścierniwo mogą mieć znaczenie nawet wtedy, gdy przenoszenie materiału żelaznego nie jest głównym problemem. Jeżeli nadrzędne dokumenty nie zezwalają na ich stosowanie, śrut ze stali nierdzewnej mogą mieć skład nieodpowiedni dla danego podłoża lub późniejszej operacji.
Dobór medium powinien zatem uwzględniać materiał elementu, cel użytkowy, przywołaną specyfikację, wymagania dotyczące powierzchni oraz zwalidowany proces. Nie powinien zastępować kontroli segregacji, identyfikacji, pobierania próbek, przezbrajania ani reagowania na niezgodności.
NIE ZAKŁADAJ Zmiana materiału medium może zmienić ryzyko zanieczyszczenia. Nie eliminuje to potrzeby nadzorowania całego toru przepływu przez urządzenia oraz drogi materiału.
Czy dedykowane urządzenie jest lepsze od kontrolowanego przezbrojenia?
Dedykowane wyposażenie zapewnia w praktyce najskuteczniejsze oddzielenie, gdy uzasadniają je niedopuszczalne przenoszenie pozostałości, krytyczność elementu, wielkość produkcji lub wymagania klienta. Dedykowana maszyna i układ odzysku eliminują wiele dróg przenoszenia medium i ograniczają liczbę przezbrojeń wymagających weryfikacji.
Dedykowanie wyposażenia nie zapewnia całkowitej ochrony. Proces nadal wymaga nadzorowania dostarczanych części, oznaczonych narzędzi, chronionego magazynowania medium, czystości podczas utrzymania ruchu oraz zapisów statusu. Dedykowana komora może zostać zanieczyszczona przez niezatwierdzoną łopatkę, zebrane rozsypane medium lub ścierniwo użyte podczas konserwacji.
Kontrolowana, pełna wymiana medium w całym układzie może być odpowiednia, gdy segregacja jest niepraktyczna, a wymagania nadrzędne dopuszczają współdzielenie urządzenia. Procedurę należy zwalidować dla konkretnej maszyny, poprzedniego i następnego medium, architektury układu odzysku, stref martwych, danego zanieczyszczenia oraz metody weryfikacji. Ilość medium używanego do oczyszczania skopiowana z innej maszyny nie dowodzi równoważnej skuteczności usuwania zanieczyszczeń.
Jak należy zwalidować zmianę medium do kulowania?
Rzetelnie opracowana wymiana medium rozpoczyna się od precyzyjnego określenia zagadnienia zanieczyszczenia: jaki poprzednio używany materiał należy kontrolować, gdzie może on pozostać, jaką metodą można go wykryć i kto może dopuścić układ do pracy. Następnie procedura wyznacza pełny zakres czynności, obejmujący usunięcie i odseparowanie medium, oczyszczenie drogi podawania i odzysku, weryfikację określonych miejsc, załadowanie właściwego medium oraz przeprowadzenie wymaganych kontroli przed dopuszczeniem procesu.
Walidacja powinna uwzględniać najtrudniejsze miejsca, w których może pozostawać medium, a nie tylko dostępne powierzchnie komory. Reprezentatywne kontrole mogą obejmować próbki z drogi powrotnej, separatora, zasobnika, przewodu lub zdefiniowanych stref martwych. Wybrana metoda musi umożliwiać odróżnienie spodziewanego zanieczyszczenia od nowego medium na wymaganym poziomie decyzyjnym.

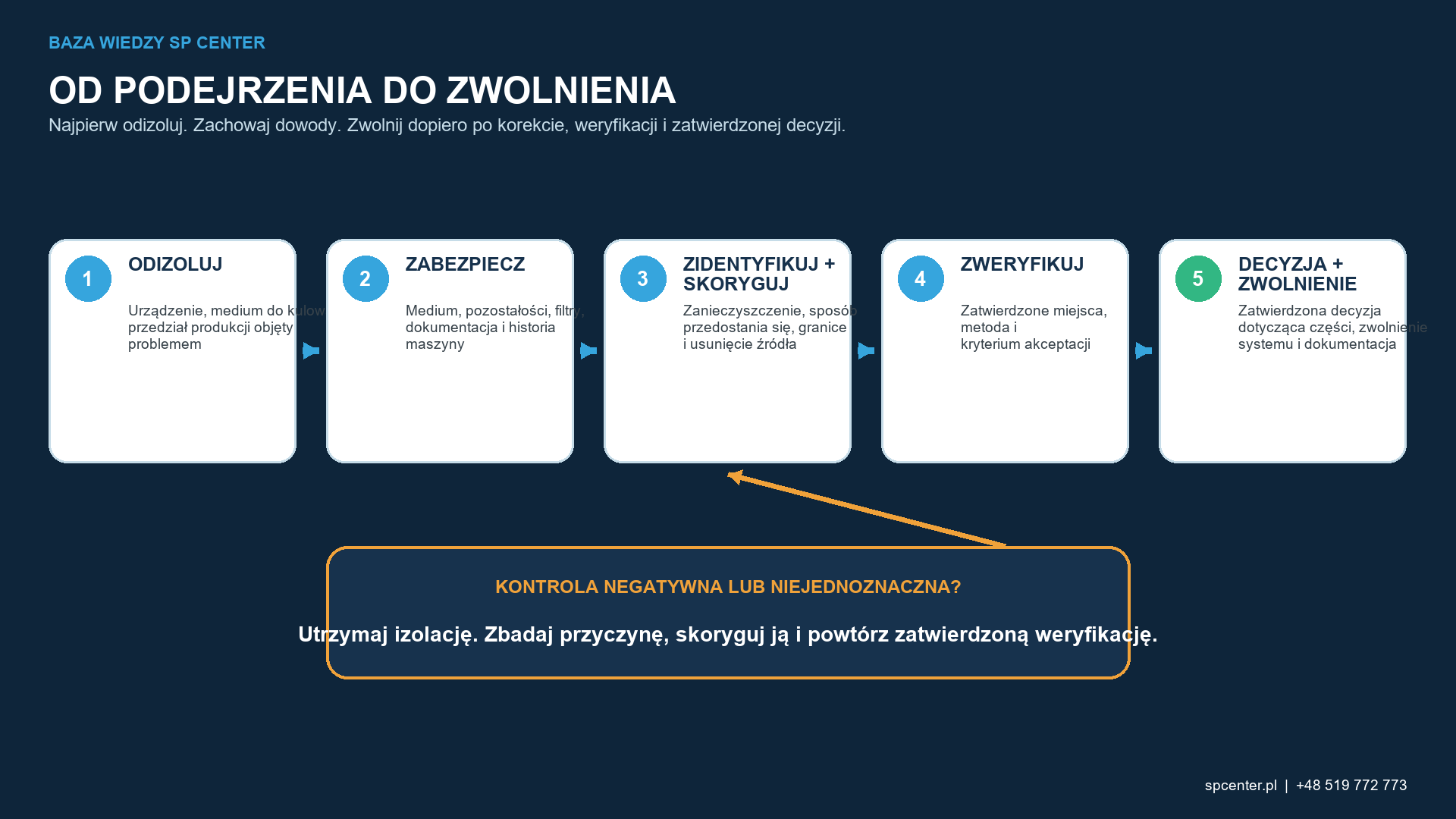

Rysunek 3 przedstawia logikę dopuszczenia. Negatywny wynik kontroli powoduje powrót systemu do etapu odizolowania i badania przyczyn. Dopuszczenie następuje dopiero po usunięciu źródła zanieczyszczenia, oczyszczeniu lub objęciu kontrolą danej granicy, uzyskaniu pozytywnych wyników zatwierdzonych kontroli i zapisaniu decyzji przez upoważnioną komórkę.
| Etap | Wymagany wynik | Pytanie dotyczące dopuszczenia |
|---|---|---|
| 1. Przegląd wymagań i ryzyka | Dozwolone medium, zakaz przenoszenia pozostałości medium, wrażliwość części, metoda akceptacji i uprawnienia decyzyjne. | Czego dokładnie nie może być, co musi podlegać kontroli i co należy zweryfikować? |
| 2. Zdefiniowanie granic wyposażenia | Udokumentowana mapa układu podawania, komory roboczej, odzysku, separacji i przechowywania oraz narzędzi i stref martwych. | Czy uwzględniono cały obszar zatrzymywania medium? |
| 3. Izolacja i usuwanie medium | Kontrolowane usunięcie, identyfikacja i decyzja dotycząca dalszego postępowania z poprzednim medium oraz odsłoniętymi materiałami eksploatacyjnymi. | Czy usunięty materiał może ponownie trafić do układu? |
| 4. Czyszczenie całej drogi przepływu | Zatwierdzona metoda dla dostępnych powierzchni, przewodów, separatorów, zasobników, oprzyrządowania i ukrytych miejsc zatrzymywania medium. | Czy metoda uwzględnia rzeczywistą konstrukcję urządzenia? |
| 5. Kontrola lub weryfikacja analityczna | Określone miejsca, plan pobierania próbek, zdolność metody, kryterium akceptacji i zachowana dokumentacja potwierdzająca. | Czy kontrola może wykryć zanieczyszczenie na poziomie wymaganym do podjęcia decyzji? |
| 6. Załadunek właściwego medium i kontrole procesu | Potwierdzona tożsamość medium, partia lub status oraz wymagane działania dotyczące wyposażenia, intensywności i pokrycia powierzchni. | Czy nowa konfiguracja procesu jest kompletna i zatwierdzona? |
| 7. Dopuszczenie i przechowywanie zapisów | Wskazany jednostka dopuszczająca, status maszyny, jej poprzednie zastosowanie, ustalenia, działania korygujące i identyfikowalność. | Czy audytor może odtworzyć podstawę zatwierdzenia systemu? |
Tabela 4. Zwalidowane przezbrojenie łączy cały objęty zakresem układ urządzeń z obiektywnymi zapisami potwierdzającymi dopuszczenie.
Rysunek 3 przedstawia minimalną logikę decyzyjną. Negatywny lub nierozstrzygający wynik kontroli powoduje powrót systemu do etapu badania przyczyn i korekty. Dokładny plan pobierania próbek, kryteria akceptacji i uprawnienia do dopuszczenia muszą wynikać z nadrzędnej dokumentacji procesu.
Dlaczego zmiana medium ograniczona do samego opróżnienia układu często nie wystarcza?
Przedmuchiwanie może zmniejszyć ilość pozostałego medium w dostępnych drogach przepływu, lecz nie potwierdza jego usunięcia z półek komory, dolnych części podnośników kubełkowych, kieszeni separatora, kanałów odzysku, obudów filtrów ani odcinków przewodów, w których nie występuje przepływ. Medium może pozostawać uwięzione do czasu, gdy uwolnią je drgania, konserwacja lub późniejsze warunki pracy.
Ilość materiału używanego do przepłukania ma znaczenie tylko wtedy, gdy jest elementem zwalidowanej procedury przezbrojenia dla rzeczywistego wyposażenia i danej pary zanieczyszczeń. Walidacja powinna wykazać, w jaki sposób maleje ilość materiału resztkowego, z których miejsc pobiera się próbki, jaką metodę odbioru się stosuje i jak postępuje się w przypadku niespełnienia wymagań. Bez takiego potwierdzenia liczba cykli przepłukiwania jest jedynie nawykiem eksploatacyjnym, a nie wynikiem kontroli zanieczyszczeń.
Jeżeli konsekwencje przeniesienia zanieczyszczeń są poważne lub metoda weryfikacji nie pozwala podjąć wiarygodnej decyzji, właściwym środkiem kontroli może być fizyczne odseparowanie. Wybór powinien wynikać z ryzyka i wymagań, a nie wyłącznie z wygody.
Jak należy identyfikować, przechowywać i śledzić medium do kulowania?
Kontrola medium rozpoczyna się przy odbiorze. Każdy pojemnik należy powiązać z wymaganym rodzajem medium, materiałem, rozmiarem nominalnym, obowiązującą specyfikacją, partią lub serią, dokumentacją dostawcy i statusem zatwierdzenia. Materiał zaakceptowany, objęty kwarantanną, używany i odrzucony należy rozdzielić fizycznie i oznaczyć wizualnie, aby jego status był jednoznaczny przed załadowaniem.
Zamknięte, zabezpieczone pojemniki ograniczają wilgoć, pył i przypadkowe mieszanie. Mogą być wymagane czerpaki, sita, lejki i pojemniki transportowe przeznaczone wyłącznie do danego zastosowania lub trwale oznakowane. Rozsypanego medium nie należy ponownie wprowadzać do procesu, chyba że istnieje zatwierdzony sposób jego odzysku i weryfikacji.
Identyfikowalność powinna łączyć przyjęcie, załadunek, uzupełnianie, pobieranie próbek podczas użytkowania, przypisanie do maszyny, usunięcie i utylizację. Zapis nie musi być skomplikowany, powinien jednak umożliwiać wykonawcy procesu ustalenie, jaka zbiór cząstek medium i jaki stan urządzenia były związane z danym okresem produkcji.
Jak można wykrywać i monitorować zanieczyszczenie medium?
Żadna pojedyncza metoda kontroli nie wykrywa wszystkich rodzajów zanieczyszczeń. Badanie wzrokowe lub przy powiększeniu jest przydatne do wykrywania dużych obcych cząstek, oleju, rdzy i zanieczyszczeń. Analiza sitowa służy do oceny rozkładu wielkości. Ocena kształtu służy do analizy pękania i morfologii. Reakcja magnetyczna może wspomagać wybrane analizy dotyczące oddzielania materiałów żelaznych. Ukierunkowane metody analityczne mogą określić skład podejrzanych cząstek lub obszarów powierzchni.
Plan pobierania próbek decyduje o tym, jakie wnioski może uzasadniać wynik. Próbka z górnej części zasobnika może nie obejmować materiału o większej gęstości zgromadzonego w najniższym punkcie ani cząstek uwalnianych okresowo z układu odzysku. Plan powinien określać miejsca, czas pobierania, wielkość próbki, sposób przygotowania, zdolność metody, zasady akceptacji oraz działania w przypadku wyniku nierozstrzygającego lub negatywnego.
Gdy proces jest stabilny, dane o trendach mogą dostarczać więcej informacji niż pojedyncze kontrole. Zmiany ilości odrzutów z separatora, frakcji sitowych, zużycia medium, obciążenia filtra, stanu wizualnego lub wyników analiz mogą wskazywać na narastający problem. Trendy trzeba jednak nadal interpretować w odniesieniu do obowiązujących wartości granicznych i rzeczywistego stanu urządzenia.
| Sposób oceny | Co może ujawnić | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Oględziny medium gołym okiem lub w powiększeniu | Widoczne cząstki obce, zanieczyszczenia, rdza, olej, woda lub istotne zmiany stanu. | Skład, domieszki o małym udziale lub reprezentatywne stężenie w całym obiegu. |
| Klasyfikacja sitowa lub wielkościowa | Cząstki nadwymiarowe i podwymiarowe oraz przesunięcia rozkładu wielkości cząstek. | Identyfikacja różnych materiałów o podobnych wymiarach. |
| Ocena kształtu i stanu | Morfologia cząstek pękniętych, wydłużonych, ostrych lub niezgodnych pod innym względem. | Skład chemiczny lub czystość powierzchni elementu. |
| Separacja magnetyczna lub kontrola reakcji magnetycznej | Frakcja ferromagnetyczna, gdy metoda jest odpowiednia dla przewidywanych materiałów. | Rodzaj stopu, zanieczyszczenia niemagnetyczne lub dopuszczalne stężenie bez walidacji. |
| Ukierunkowana identyfikacja materiału | Skład wybranych próbek medium, pozostałości lub obszarów powierzchni określony odpowiednią metodą analityczną. | Nie można określić stanu niezbadanej części materiału ani źródła zanieczyszczenia, chyba że pobranie próbek uzasadnia taki wniosek. |
| Badanie czystości części lub powierzchni | Stan części istotny z punktu widzenia przywołanego kryterium akceptacji. | Czy źródłem zanieczyszczenia było medium, urządzenie, część wejściowa czy późniejsze postępowanie z częścią. |
Tabela 2. Sposób oceny musi odpowiadać rodzajowi zanieczyszczenia i decyzji dotyczącej akceptacji.
Co należy zrobić w przypadku podejrzenia zanieczyszczenia?
Podejrzenie zanieczyszczenia powinno skutkować odizolowaniem zagrożenia przed rozpoczęciem diagnostyki. Należy zatrzymać lub odizolować urządzenia i medium, których problem może dotyczyć, zgodnie z zatwierdzonym planem reakcji. Trzeba ustalić ostatni znany stan zgodny z wymaganiami oraz potencjalnie objęty problemem okres produkcji. Jeżeli materiały te mogą być potrzebne w dochodzeniu, należy zabezpieczyć reprezentatywne próbki medium, osad, filtry, fotografie i zapisy elektroniczne.
W toku dochodzenia należy ustalić rodzaj zanieczyszczenia, drogę jego przedostania się, granice objętego nim wyposażenia i grupę elementów, których problem może dotyczyć. Historia użytkowania maszyny, czynności konserwacyjne, partie medium do kulowania, wyniki pobierania próbek i zapisy procesu pomagają odtworzyć zdarzenie. Nie należy niszczyć najlepszych dowodów przez natychmiastowe opróżnienie i wyczyszczenie układu bez udokumentowanej decyzji o pobraniu próbek.
Dopuszczenie wymaga usunięcia źródła problemu, zatwierdzonego czyszczenia lub segregacji, wymaganej ponownej weryfikacji oraz zatwierdzonej decyzji dotyczącej dalszego postępowania z elementami, których problem dotyczy. Zapis powinien obejmować stwierdzony problem, ocenę elementu, działanie korygujące, decyzję o dopuszczeniu i kontrolę skuteczności.
REGUŁA REAKCJI Najpierw zabezpiecz wyrób, zachowaj dowody, określ zakres produkcji objętej problemem, ustal przebieg procesu, oceń części według zatwierdzonych kryteriów, skoryguj system i przeprowadź ponowną weryfikację przed dopuszczeniem.
Czy zanieczyszczony element po kulowaniu można po prostu wyczyścić?
Czyszczenie nie jest uniwersalnym sposobem postępowania z częścią narażoną na działanie zanieczyszczonego medium. Luźny olej lub pył, wprasowane zanieczyszczenia metaliczne, ostre odciski ciał obcych i pozostałości wrażliwe na skład chemiczny to różne stany. Metoda usuwająca jeden rodzaj zanieczyszczenia może pozostawić inny lub zmienić kulowaną powierzchnię.
Odpowiedzialne działy inżynierii i jakości powinny zdecydować, czy część można skontrolować, oczyścić, poddać ponownej obróbce, ponownie zakwalifikować, czy też należy ją odrzucić. Decyzja powinna uwzględniać materiał, wykończenie powierzchni, granice wymiarowe, miejsca krytyczne pod względem zmęczenia, wymagania dotyczące powłok lub klejenia, środowisko korozyjne oraz umowne uprawnienia do zatwierdzenia.
Jeśli czyszczenie lub poprawki są zatwierdzone, proces i metoda odbioru powinny być udokumentowane. Sama poprawa wyglądu nie dowodzi usunięcia wbitego, przeniesionego materiału ani przywrócenia wszystkich wymaganych właściwości powierzchni.
Co nabywca powinien uwzględnić w zapytaniu ofertowym (RFQ) dotyczącym kulowania?
Dobrze przygotowane zapytanie ofertowe przekazuje wykonawcy procesu wystarczające informacje do oceny zgodności medium, rozdzielenia wyposażenia, przezbrojenia, stanu przy dostawie, kryteriów akceptacji powierzchni oraz zapisów. Adnotacja zawierająca jedynie „kulować, bez zanieczyszczeń” nie jest wykonalnym wymaganiem, ponieważ nie określa zakazanego materiału, metody oceny ani jednostki upoważnionej do dopuszczenia.
Przekazać rysunek objęty nadzorem wraz z rewizją, materiał i stan części, obowiązującą specyfikację, dozwolone medium, strefy obróbki i wyłączenia, kompletne wymagania dotyczące intensywności i pokrycia powierzchni, kryteria czystości powierzchni, poprzednie i kolejne operacje, ilości oraz zakres kwalifikacji. Jeżeli obowiązuje wykaz niedozwolonych rodzajów medium określony przez danego klienta lub określona metoda analityczna, należy dołączyć te informacje do wymagań klienta przekazanych w łańcuchu dostaw.
SP Center może dokonać przeglądu wymagań i zaproponować technologię obejmującą dobór urządzeń, segregację, kwalifikację i raportowanie. Wymagania objęte nadzorem konstrukcyjnym oraz odstępstwa nadal podlegają zatwierdzeniu przez właściwe upoważnione jednostki po stronie klienta i działu inżynieryjnego.
| Dane wejściowe zapytania ofertowego lub przeglądu umowy | Dlaczego SP Center tego potrzebuje |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa element, powierzchnie kulowane, wyłączenia i pierwszeństwo uwag. |
| Materiał, obróbka cieplna i aktualny stan powierzchni | Wspomaga ocenę ryzyka przenoszenia materiału, korozji, uszkodzeń, czyszczenia i dalszych operacji procesu. |
| Przywołana specyfikacja i jej wydanie | Określa nadrzędne wymagania dotyczące medium, procesu, kontroli i zapisów. |
| Dozwolone i zabronione materiały medium do kulowania | Określa wymagania dotyczące rozdzielenia rodzajów medium, historii maszyny i nadzoru nad przezbrojeniem. |
| Kompletne wymagania dotyczące intensywności, pokrycia i ekspozycji | Oddziela kontrolę strumienia i akceptację powierzchni od kontroli zanieczyszczeń. |
| Kryterium czystości powierzchni lub zanieczyszczenia | Określa dokumentację potwierdzającą wymaganą dla medium, wyposażenia lub gotowego elementu. |
| Poprzednie i kolejne operacje produkcyjne | Wskazuje zanieczyszczenia obecne na wejściu oraz wrażliwość dalszych procesów na przeniesiony materiał. |
| Ilość oraz zakres kwalifikacji i dokumentacji | Określa zakres prób i pobierania próbek, zdolność produkcyjną, identyfikowalność oraz podstawę wyceny. |
Tabela 5. Kompletne dane wejściowe zapytania ofertowego pozwalają zaplanować kontrolę zanieczyszczeń i segregacji przed uruchomieniem.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, stan materiału, wymagania dotyczące medium i zanieczyszczeń, przywołane specyfikacje, strefy obróbki, ilości oraz zakres dokumentacji na adres [email protected]. W sprawie wstępnego przeglądu zadzwoń pod numer +48 519 772 773.
Jakie są najczęstsze błędy w kontroli zanieczyszczeń?
Większość niepowodzeń zaczyna się od niepełnego zdefiniowania granic systemu lub zastosowania metody kontroli, która nie pozwala odpowiedzieć na zamierzone pytanie. Zespoły wymieniają widoczne medium, lecz ignorują układ odzysku; używają sita do wnioskowania o tożsamości stopu; uznają czysto wyglądającą powierzchnię za dowód analityczny albo traktują arbitralnie określoną ilość medium do przepłukania układu jako walidację.
Inna grupa błędów wynika z kontroli statusu i zmian. Nieoznakowane narzędzia są przenoszone między maszynami, rozsypane medium trafia z powrotem do pojemnika, podczas konserwacji system zostaje otwarty bez sprawdzenia czystości przed dopuszczeniem, albo wprowadza się nowe połączenie medium i elementu bez oceny ryzyka zanieczyszczenia krzyżowego.
- Traktowanie każdego problemu z medium jako zanieczyszczenia i przeoczanie normalnej degradacji lub zmiany rozkładu wielkości.
- Zakładanie, że prawidłowa intensywność Almena lub pełne pokrycie powierzchni potwierdza identyfikację medium i czystość powierzchni.
- Wymiana tylko zawartości zasobnika z pominięciem węży, separatora, obiegu odzysku i stref martwych.
- Przezbrojenie ograniczone do przedmuchania urządzenia, bez walidacji właściwej dla tego urządzenia i określonych dowodów odbioru.
- Wybór medium ceramicznego, szklanego lub ze stali nierdzewnej jako substytutu kontroli zanieczyszczeń w całym przebiegu procesu.
- Ponowne wprowadzanie do procesu rozsypanego medium lub medium zebranego z podłogi bez zatwierdzonego sposobu postępowania.
- Czyszczenie maszyny przed zabezpieczeniem dowodów potrzebnych do określenia przedziału, którego dotyczy problem.
- Samowolne ustalanie zasady czyszczenia lub odrzucania części poza właściwym jednostką decyzyjną.
Korekta popularnych mitów dotyczących zanieczyszczenia medium do kulowania
MIT: Prawidłowa intensywność Almena dowodzi, że medium jest czyste. Fałsz. Intensywność mierzy znormalizowaną reakcję na strumień i nie pozwala zidentyfikować każdej krążącej cząstki ani pozostałości na powierzchni.
MIT: Wymiana widocznego medium usuwa zanieczyszczenie krzyżowe. Fałsz. Pozostałości cząstek mogą występować w całym układzie podawania, komorze roboczej, układzie odzysku, separatorze i układach manipulacyjnych.
MIT: Część wyglądająca na czystą jest wolna od przeniesionego materiału. Fałsz. Niewielkie lub wbudowane zanieczyszczenia przeniesione na powierzchnię mogą wymagać metody o odpowiedniej zdolności wykrywania.
MIT: Niemetaliczne medium eliminują ryzyko zanieczyszczenia. Fałsz. Urządzenie, dostarczane części, konserwacja, narzędzia i środowisko nadal mogą wprowadzać ciała obce.
MIT: Każda widoczna cząstka obca automatycznie powoduje odrzucenie wszystkich części. Fałsz. Odizolowanie jest właściwe, ale decyzja dotycząca dalszego postępowania z częścią musi opierać się na zatwierdzonych kryteriach i dokumentacji potwierdzającej.
MIT: Stała liczba cykli oczyszczania jest skuteczna w każdej maszynie. Fałsz. Skuteczność oczyszczania zależy od rzeczywistych granic układu urządzenia, poprzedniego i kolejnego medium, miejsc zatrzymywania cząstek oraz metody weryfikacji.
Często zadawane pytania o zanieczyszczenie medium w kulowaniu
Czym jest zanieczyszczenie medium do kulowania?
Zanieczyszczenie medium w kulowaniu to obcy lub niekontrolowany materiał w zatwierdzonej mieszaninie medium, wyposażeniu do kulowania albo na zaakceptowanej powierzchni części. Przykłady obejmują inny rodzaj medium, olej, wodę, pył, zgorzelinę, wióry, pozostałości po pracach utrzymaniowych oraz materiał przeniesiony ze śrutu lub wyposażenia.
Czy zanieczyszczenie medium jest tym samym co pęknięty lub zużyty śrut?
Nie. Pęknięte lub zużyte cząstki właściwego medium oznaczają degradację medium. Obce medium lub zanieczyszczenia oznaczają skażenie, natomiast nadmierny udział frakcji nadziarna lub podziarna w mieszaninie właściwego medium oznacza odchylenie rozkładu; stany te mogą występować jednocześnie, lecz wymagają różnych środków nadzoru.
Czy prawidłowa intensywność Almena dowodzi czystości medium do kulowania?
Nie. Intensywność Almena charakteryzuje znormalizowaną reakcję mechaniczną na strumień śrutu. Nie identyfikuje każdej cząstki, nie potwierdza składu chemicznego medium ani nie wykazuje braku przeniesionego materiału na części.
Czy 100% pokrycia powierzchni w procesie kulowania dowodzi braku zanieczyszczeń?
Nie. Pokrycie powierzchni potwierdza wymagane ślady uderzeń na wskazanej powierzchni zgodnie z przywołaną metodą. Obce cząstki również mogą pozostawiać ślady uderzeń, dlatego pokrycie nie potwierdza tożsamości medium ani czystości powierzchni.
W jaki sposób zanieczyszczenia przedostają się do maszyny do kulowania?
Typowe drogi zanieczyszczenia obejmują współdzielone urządzenia, medium pozostające w układach odzysku i separacji, nieoznakowane narzędzia, niewłaściwe przechowywanie, pozostałości na przyjmowanych częściach, zanieczyszczenia po pracach konserwacyjnych, rozsypane medium oraz nieskuteczne sita lub niewłaściwe nastawy separatora.
Czy zawsze wymagane jest dedykowane urządzenie do kulowania?
Nie zawsze. Dedykowane urządzenia zapewniają skuteczną separację, lecz zwalidowane przezbrojenie całego systemu może być dopuszczalne, gdy nadrzędne wymagania zezwalają na współdzielenie urządzeń, a metoda weryfikacji pozwala podjąć wymaganą decyzję.
Co należy zrobić w przypadku podejrzenia zanieczyszczenia medium?
Zabezpiecz urządzenia, medium i potencjalnie objęty problemem zakres produkcji; zachowaj reprezentatywne dowody; zidentyfikuj zanieczyszczenie i jego drogę; oceń części według zatwierdzonych kryteriów; skoryguj i ponownie zweryfikuj system przed dopuszczeniem.
Czego SP Center potrzebuje do oceny ryzyka zanieczyszczenia?
Przekazać rysunek objęty nadzorem wraz z rewizją, materiał i stan powierzchni, dozwolone medium, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia powierzchni, kryteria zanieczyszczenia lub czystości, poprzednie i późniejsze operacje, ilości oraz zakres zapisów. W celu wstępnej oceny zadzwonić pod numer +48 519 772 773.
Najważniejsze wnioski
- Należy rozróżniać zanieczyszczenie obcym medium, degradację właściwego medium, zmianę rozkładu wielkości cząstek oraz pozostałości zatrzymane w części.
- Kontrolować cały obieg medium, w tym magazynowanie, narzędzia, podawanie, komorę roboczą, odzysk, separację, utrzymanie ruchu i części przychodzące.
- Nie używaj intensywności Almena ani pokrycia jako zamiennika potwierdzenia tożsamości i czystości medium.
- Stosuj dedykowane urządzenia, gdy uzasadniają to ryzyko i wymagania; w przeciwnym razie zwaliduj przezbrojenie całego systemu dla rzeczywistej maszyny i danej pary rodzajów medium stwarzającej ryzyko zanieczyszczenia.
- Wybierz metody kontroli i pobierania próbek, które mogą odpowiedzieć na zamierzone pytanie dotyczące materiału, miejsca i akceptacji.
- W przypadku podejrzenia zanieczyszczenia należy najpierw wdrożyć działania zabezpieczające, zachować dowody, określić przedział, którego dotyczy problem, i uzyskać zatwierdzoną decyzję dotyczącą dalszego postępowania z częścią.
Powiązane materiały SP Center dotyczące kulowania
- Usługa kulowania SP Center — aktualny przegląd usług, rodziny medium do kulowania, nadzór nad procesem i przykłady zastosowań
- Podejście SP Center do jakości i kwalifikacji — identyfikowalność, nadzór nad procesem, wsparcie w zakresie PPAP lub FAI oraz kontekst systemu jakości
- Doświadczenie inżynieryjne SP Center — publicznie dostępne informacje o doświadczeniu zespołu w zakresie kulowania, industrializacji i procesów specjalnych
Źródła techniczne
2. SAE International, J2441_202511, kulowanie (ustabilizowana w listopadzie 2025 r.)
3. SAE International, AMS2430U, Kulowanie (wydanie zmienione w kwietniu 2018 r.)
5. SAE International, J445_202205, Badania mechaniczne śrutu metalowego i ścierniwa
7. SAE International, J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
8. SAE International, J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Dokument i jego wydanie przywołane w umowie mają zastosowanie do części. Aktualny status dokumentu u wydawcy nie zastępuje przywołanego wydania ani wymagań klienta przekazanych w łańcuchu dostaw bez zatwierdzenia przez upoważnione strony.
Wsparcie SP Center w zakresie kontroli zanieczyszczeń podczas kulowania
SP Center wspiera przegląd wymagań, analizę ryzyka związanego ze stosowaniem medium, planowanie segregacji urządzeń lub przezbrojenia, identyfikację i kontrolę stanu medium, opracowanie intensywności Almena i pokrycia powierzchni, kwalifikację, kontrolowane kulowanie seryjne, identyfikowalność i dokumentację dopuszczenia potwierdzającą zgodność z wymaganiami technicznymi.
Omów wymaganie dotyczące medium do kulowania lub zanieczyszczeń: +48 519 772 773
SP Center Sp. z o.o. | ul. Biznesowa 5, 35-213 Rzeszów, Polska | [email protected] | usługa kulowania
