Wie Fremdmaterial in das Betriebsgemisch gelangt, warum Intensität keine Reinheit belegt und wie Vorbeugung, Anlagenwechsel und Entscheidung qualifiziert werden
Eine Strahlmittelverunreinigung beim Verfestigungsstrahlen liegt vor, wenn Fremdmaterial oder eine unbeabsichtigte Strahlmittelpopulation in das Betriebsgemisch gelangt. Dadurch können sich Strahlmittelstrom und Bauteiloberfläche verändern, unverträgliches Material übertragen, Beschichtungs- oder Korrosionsverhalten beeinträchtigt und die Rückverfolgbarkeit zum qualifizierten Prozess unterbrochen werden. Konforme Almen-Intensität und vollständiger Bedeckungsgrad bleiben notwendige Kontrollen, belegen aber weder Reinheit noch chemische Verträglichkeit.

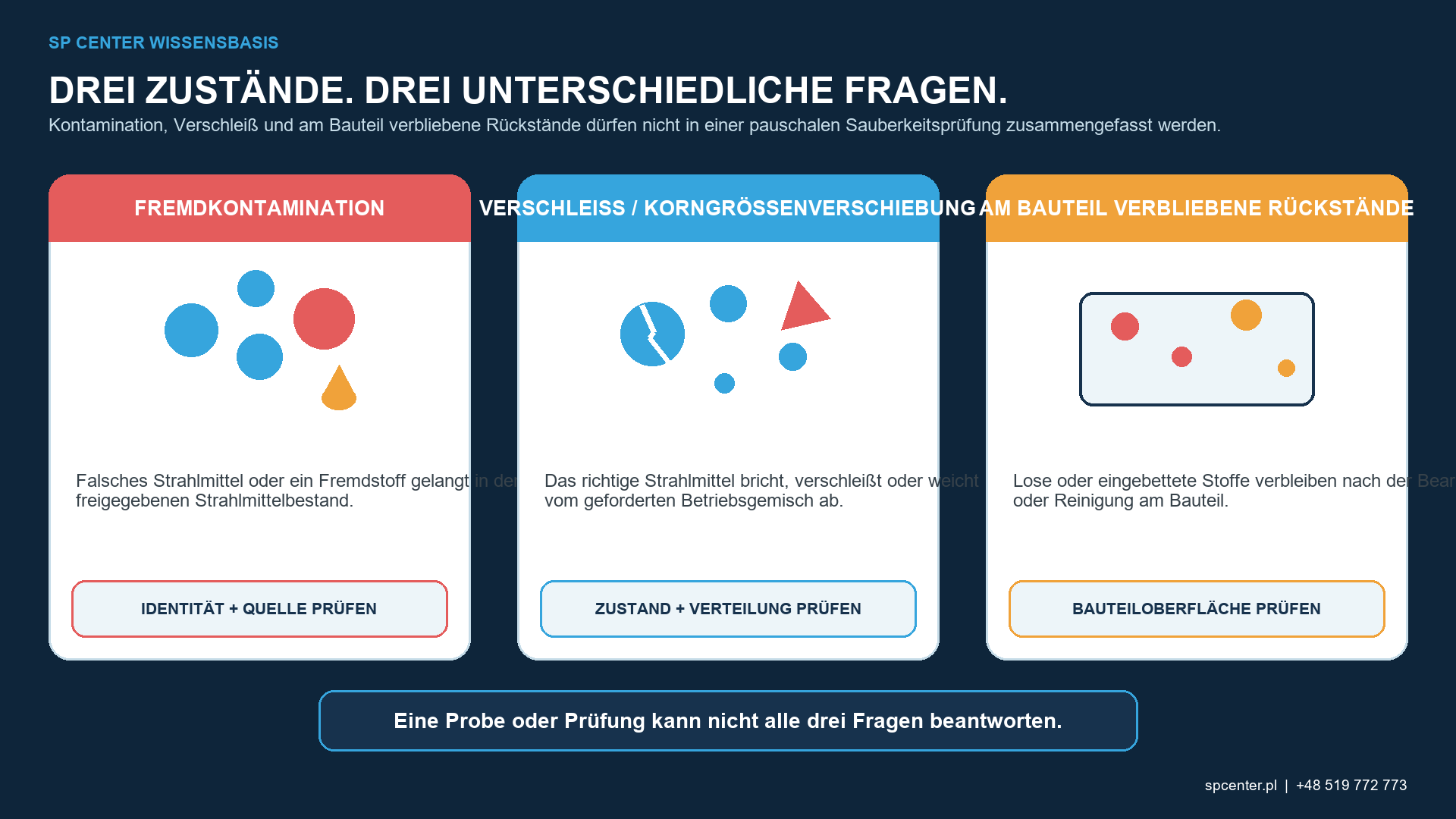

Wie unterscheiden sich Verunreinigung, Verschleiß und Rückstand?
| Zustand | Definition | Bedeutung der Abgrenzung |
|---|---|---|
| Strahlmittelverunreinigung | Fremdmaterial oder eine unbeabsichtigte Strahlmittelpopulation im Betriebsgemisch | Kann Strahlverhalten verändern, unverträgliches Material einbetten oder Folgeprozesse beeinträchtigen |
| Strahlmittelverschleiß | Bruch, Abrieb, Formänderung oder Verschiebung der Größenverteilung des vorgesehenen Strahlmittels | Kann Intensität, Oberflächenzustand und Prozessstabilität ohne externen Fremdstoff verändern |
| Oberflächenrückstand | Nach Strahlen oder Reinigung auf dem Bauteil verbleibendes Material | Kann vom vorgesehenen Strahlmittel, Fremdstoff, Prozesshilfsmittel oder Reinigungsverfahren stammen |
| Anlagenabrieb | Verschleißprodukte aus Schläuchen, Düsen, Schleuderrädern, Auskleidungen, Dichtungen, Vorrichtungen oder Wartung | Kann Verunreinigungsquelle und Hinweis auf Anlagenverschleiß zugleich sein |
Tabelle 1. Untersuchung und Entscheidung hängen von der eindeutigen Zuordnung ab. Ein verschlissenes vorgesehenes Korn, ein Stahlpartikel in einer Keramikroute und loser Rückstand auf dem Bauteil sind unterschiedliche Befunde.
Über welche Wege gelangen Fremdstoffe in den Prozess?
| Eintragsweg | Typischer Fremdstoff | Vorbeugende Kontrolle |
|---|---|---|
| Vorheriger Prozess oder andere Strahlmittelart | Stahlkorn in einem Glas-, Keramik- oder Nichteisen-Strahlmittelprozess | Ausschließlich zugeordnete Anlage oder qualifizierter Wechsel mit Freigabeprüfung |
| Eingehendes Bauteil | Zunder, Späne, Beschichtungsreste, Schleifabrieb, Öl oder Reinigungsrückstand | Festgelegter Eingangszustand, Reinigung und Trennung |
| Rückführung und Klassierung | Gebrochene Partikel, Staub, Überkorn oder Fehlabscheidung | Gewartete Siebe, Abscheider, Entstaubung und Prüfung des Betriebsgemischs |
| Wartung und Werkzeuge | Schleifspäne, Befestigungsteile, Drahtreste, Schmierstoffe oder Werkstattschmutz | Kontrollierte Wartung, Anlagenfreigabe und Prüfung nach Eingriff |
| Lagerung und Handhabung | Vermischte Lose, Feuchtigkeit, Verpackungsreste oder falscher Behälter | Geschlossene gekennzeichnete Behälter, Losrückverfolgbarkeit und kontrollierte Dosierung |

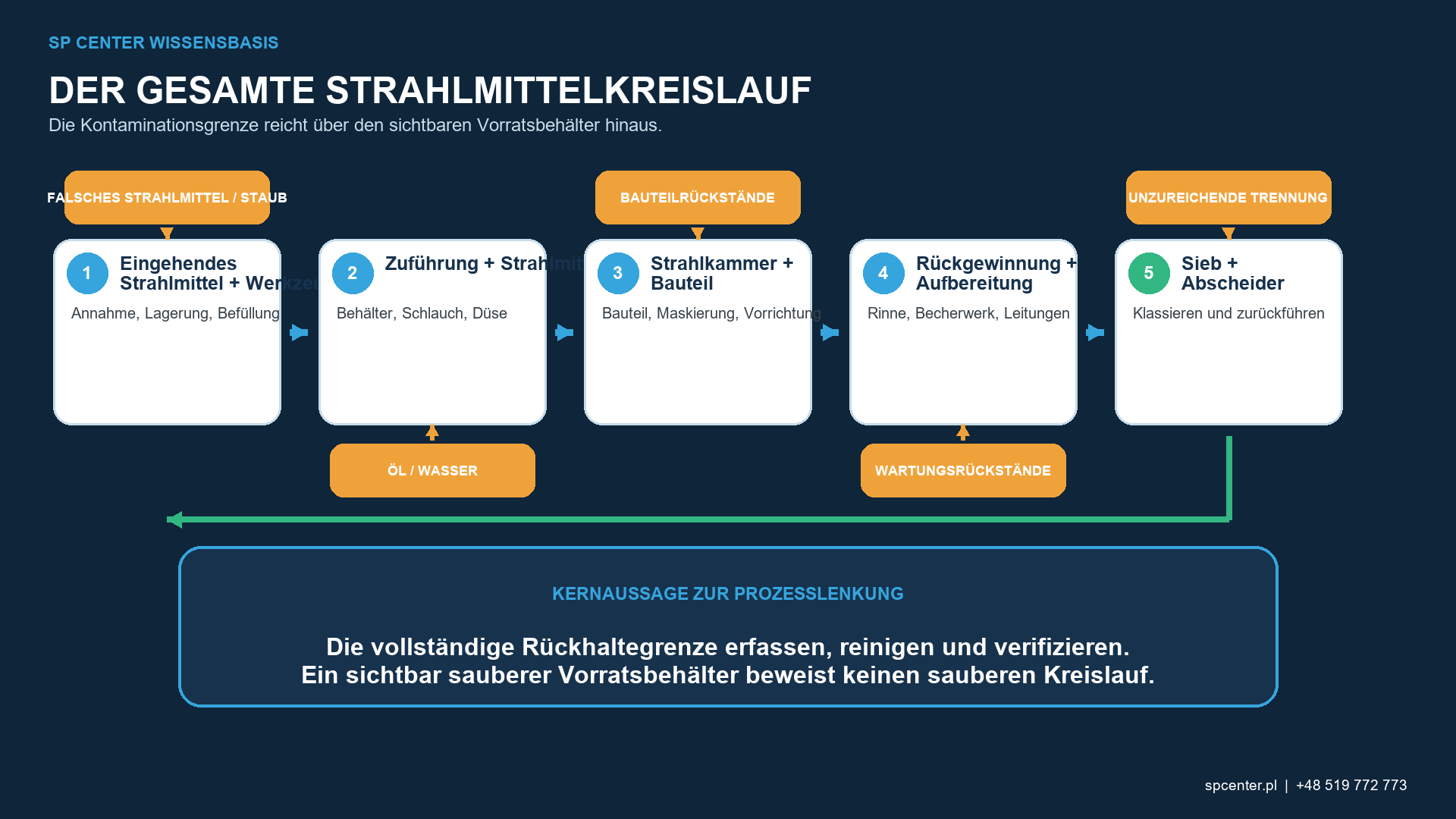

Tabelle 2. Ein wirksamer Kontrollplan verfolgt den gesamten Weg von Strahlmittel und Bauteil einschließlich Rückführanlage und Wartung; die Prüfung des Frischstrahlmittelbehälters allein reicht nicht aus.
Warum belegen Intensität und Bedeckungsgrad keine Reinheit?
Die Almen-Intensität verifiziert die Wirkung des Strahlmittelstroms in einer definierten standardisierten Konfiguration. Der Bedeckungsgrad bewertet, ob die geforderte Bauteilfläche beaufschlagt wurde. Keines der Verfahren identifiziert die Chemie von Fremdpartikeln, eine kleine unverträgliche Population, eingebettete Übertragung oder Wartungsabrieb. Ein gemischtes Betriebsgemisch kann daher Intensität und Bedeckungsgrad erfüllen und trotzdem für Werkstoff, Folgeprozess oder vertragliche Reinheitsforderung unzulässig sein.
Welche Auswirkungen kann die Verunreinigung haben?
| Mögliche Wirkung | Mechanismus | Nachweis für die Entscheidung |
|---|---|---|
| Veränderter Strahlmittelstrom | Abweichende Größe, Dichte, Härte oder Form verändert Beschleunigung und Auftreffwirkung | Analyse des Betriebsgemischs, Intensitätsverlauf und Anlagenbewertung |
| Eingebettetes Fremdmaterial | Partikel oder Übertragungsfilm verbleiben in der behandelten Oberfläche | Oberflächenprüfung und werkstoffbezogene Analyse nach freigegebenem Verfahren |
| Korrosions- oder Verfärbungsrisiko | Eisenhaltige oder chemisch unverträgliche Verschleppung verändert das lokale elektrochemische Verhalten | Werkstoff-, Umgebungs- und Folgeprozessbewertung sowie anwendbare Reinheitskriterien |
| Beschichtungs- oder Haftungsproblem | Rückstände beeinträchtigen Reinigung, Konversionsschicht, galvanischen Prozess oder Beschichtung | Freigegebene Oberflächenvorbereitung und Abnahmenachweis des Folgeprozesses |
| Verlust der Rückverfolgbarkeit | Unbekanntes Betriebsgemisch verhindert Rekonstruktion des qualifizierten Zustands | Eingrenzung, Loszuordnung, Rückverfolgbarkeit und dokumentierte technische Entscheidung |
Tabelle 3. Nicht jeder Fremdpartikel hat dieselbe Wirkung. Maßgebend sind Art und Menge des Fremdstoffs, Werkstoff und Wärmebehandlung, Oberflächenforderung, Einsatzumgebung, nachfolgende Reinigung oder Beschichtung und die Kundenvorgaben.
Warum ist eisenhaltige Verschleppung besonders zu bewerten?
Eisenhaltige Verschleppung auf Aluminium, Titan, Nickellegierungen oder nichtrostenden Stählen kann Verfärbungen, lokale Korrosionsrisiken oder Unverträglichkeit mit Folgeprozessen verursachen. Die Almen-Intensität weist einen magnetischen oder eisenreichen Fremdpartikel nicht nach. Zugleich darf kein allgemeingültiges Ausschusskriterium unterstellt werden: Grenzwert, Analytik und Bauteilentscheidung richten sich nach Spezifikation und werkstoffbezogenem Risiko.
Strahlmittel aus Keramik, Glas, nichtrostendem Stahl oder anderen nicht eisenhaltigen Werkstoffen können eine Quelle eisenhaltiger Übertragung reduzieren, schließen Kontamination jedoch nicht aus. Vorherige Strahlmittel, Anlagenverschleiß, eingehende Bauteile, Wartung und Handhabung bleiben mögliche Eintragswege.
Wann ist eine ausschließlich zugeordnete Anlage vorzuziehen?
Eine ausschließlich zugeordnete Anlage ist häufig die robusteste Lösung, wenn Verschleppung hohe Folgen hat, Reinigungszugang begrenzt ist, Strahlmittelarten unverträglich sind oder der Kunde Trennung fordert. Eine gemeinsam genutzte Anlage kann technisch zulässig sein, wenn sie reinigungsgerecht ausgelegt ist und ein qualifizierter, wiederholbarer und dokumentierter Wechsel mit Freigabenachweis besteht.
Wie wird ein Strahlmittelwechsel qualifiziert?
| Wechselstufe | Zu beantwortende Frage | Typischer Nachweis |
|---|---|---|
| Entleerung | Wurden Altbestand und zugängliche Ablagerungen aus Behältern, Schläuchen, Abscheidern, Kabine und Rückführung entfernt? | Kontrollierte Reinigungscheckliste und Inspektion |
| Totraumbewertung | Können Partikel in Ecken, Leitungen, Ventilen, Vorrichtungen oder Rückführwegen verbleiben? | Anlagenspezifische Risikokarte und Zugänglichkeitsnachweis |
| Neubefüllung und Spülung | Ist das neue Betriebsgemisch nach kontrollierter Befüllung und Umwälzung stabil? | Festgelegte Füllmenge, Spülmenge oder Zyklen und Anlagenprotokoll |
| Probenahme und Analyse | Repräsentieren Proben den Strahlmittelstrom und kritische Verschleppungsstellen? | Freigegebener Probenahmeplan, Prüfverfahren und Ergebnisse |
| Freigabe | Sind Annahmekriterien erfüllt und Konfiguration sowie Loskennung dokumentiert? | Geprüfte Freigabeentscheidung und Requalifizierungsstatus |
Tabelle 4. Alleiniges Spülen mit neuem Strahlmittel kann den Altbestand verdünnen, ohne Ablagerungen im Rückführsystem zu entfernen. Die Qualifizierung muss die reale Anlage einschließlich kritischer Rückhaltestellen erfassen.
Wie lassen sich Verunreinigungen erkennen und überwachen?
Das Prüfverfahren muss zum vermuteten Fremdstoff und zur geforderten Entscheidung passen. In Betracht kommen visuelle oder mikroskopische Klassierung, Siebung, magnetische Abscheidung, gravimetrische Prüfung, Partikelidentifikation sowie chemische oder oberflächenanalytische Verfahren. Jede Methode besitzt Nachweis- und Probenahmegrenzen. Belastbar ist das Ergebnis nur bei kontrollierter Probenahmestelle, Probenmenge, Vorbereitung, Prüfausrüstung, Annahmekriterium und Bewertung.
Die Serienüberwachung kann Lieferlosenachweise, Prüfung des Betriebsgemischs, Abscheiderleistung, Sauberkeitsinspektion und periodische Analytik kombinieren. Die Häufigkeit folgt Kundenvorgabe, Prozessrisiko, Änderungshistorie und nachgewiesener Stabilität, nicht einem erfundenen allgemeinen Intervall.

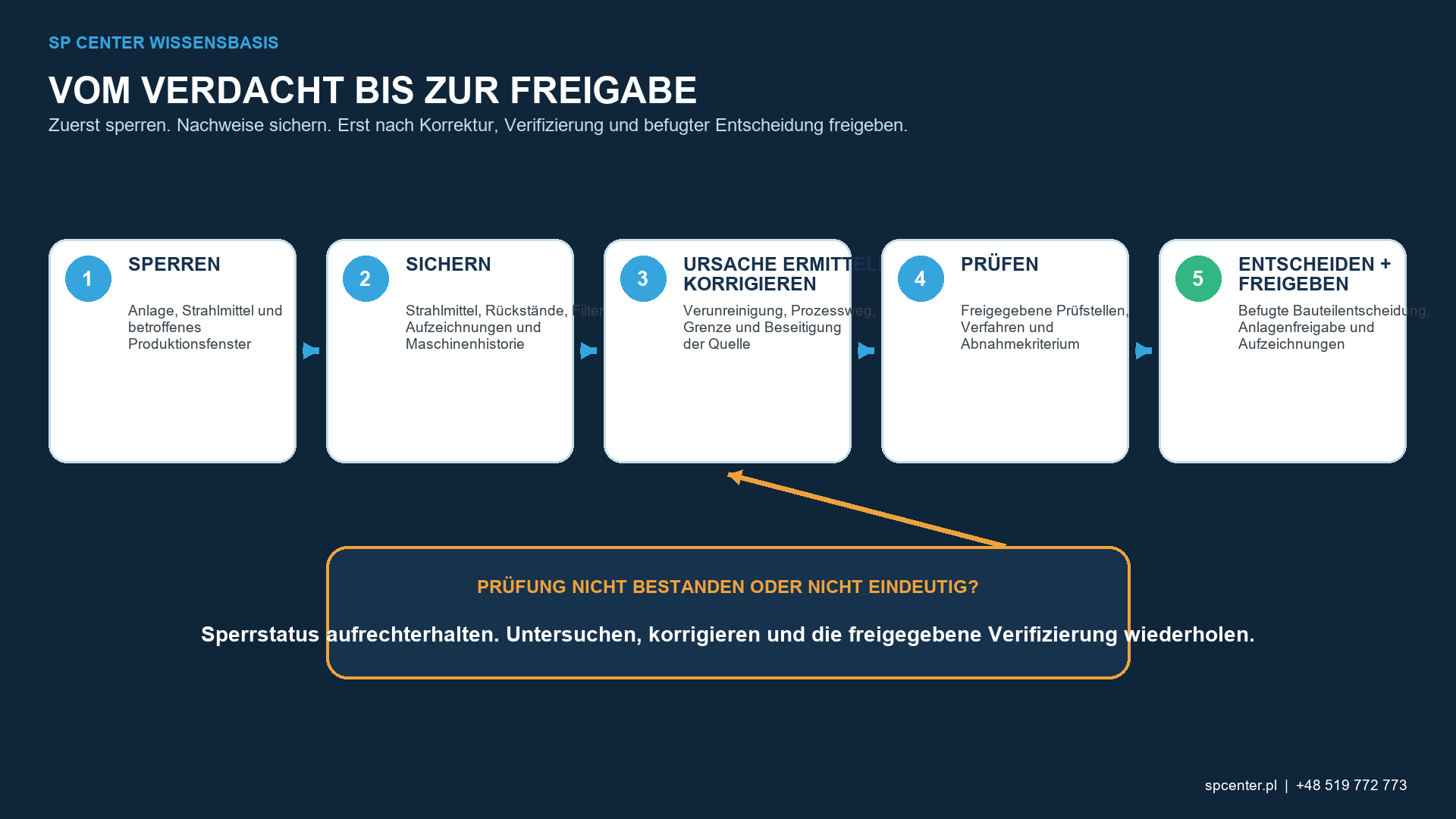

Was ist bei Verdacht auf Verunreinigung zu tun?
| Befund | Sofortmaßnahme | Unzulässige Annahme |
|---|---|---|
| Unerwartete Partikel im Betriebsgemisch | Nutzung stoppen sowie Anlage und Strahlmittellose identifizieren und sperren | Die Klassierung entferne jeden Fremdstoff |
| Möglicherweise betroffene Bauteile | Bauteile aus dem betroffenen Zeitfenster sperren sowie Loszuordnung und Rückverfolgbarkeit sichern | Eine Endreinigung stelle die qualifizierte Oberfläche automatisch wieder her |
| Intensität weiterhin innerhalb der Grenzen | Kontaminationsuntersuchung unabhängig fortsetzen | Die Intensität belege chemische oder werkstoffliche Reinheit |
| Kein sichtbarer Oberflächenfehler | Geforderte werkstoffspezifische Prüfung und Annahmekriterien anwenden | Unsichtbare Übertragung oder eingebettetes Material sei ausgeschlossen |
| Quelle nicht rekonstruierbar | Über den freigegebenen Abweichungs- und Kundenweg eskalieren | Eine nicht dokumentierte Spülung reiche als Freigabenachweis |
Tabelle 5. Die Eingrenzung muss Strahlmittel und Produkt umfassen. Das betroffene Zeitfenster beginnt beim letzten belastbaren Annahmenachweis und endet erst nach Wiederherstellung und dokumentierter Anlagenfreigabe.
Welche Angaben gehören in Anfrage oder Prozessspezifikation?
- Bauteilwerkstoff, Wärmebehandlung, Einsatzumgebung und empfindliche Folgeprozesse.
- Zulässige Strahlmittelart und gegebenenfalls Trennungs-, Anlagen- oder Wechselanforderung.
- Kriterien für Betriebsgemisch und Reinheit sowie freigegebene Probenahme und Analytik.
- Eingangszustand des Bauteils, Vorreinigung, Maskierung und verbotene Materialien.
- Rückverfolgbarkeit, Loskontrolle, Wartung und Änderungsmitteilung.
- Eingrenzung, Abweichung, Kundeninformation und Bauteilentscheidung.
Häufig gestellte Fragen
Was ist eine Strahlmittelverunreinigung?
Sie liegt vor, wenn Fremdmaterial oder eine unbeabsichtigte Strahlmittelpopulation in das Betriebsgemisch gelangt. Sie ist vom normalen Verschleiß des vorgesehenen Strahlmittels und von Rückständen auf dem Bauteil abzugrenzen.
Belegt eine korrekte Almen-Intensität sauberes Strahlmittel?
Nein. Die Intensität charakterisiert die Wirkung des Strahlmittelstroms unter definierten Referenzbedingungen. Ein verunreinigtes Gemisch kann einen konformen Wert erzeugen und dennoch Oberfläche oder Rückverfolgbarkeit unzulässig verändern.
Belegt 100 % Bedeckungsgrad die Abwesenheit von Fremdstoffen?
Nein. Der Bedeckungsgrad bestätigt die Auftreffbedeckung der geforderten Fläche. Er identifiziert weder Chemie noch Herkunft oder Verträglichkeit der auftreffenden Partikel.
Ist immer eine ausschließlich zugeordnete Anlage erforderlich?
Nicht allgemein. Sie kann das Verschleppungsrisiko stark reduzieren. Ein kontrollierter Anlagenwechsel kann zulässig sein, wenn die Kundenvorgaben dies erlauben und Reinigung, Probenahme, Analyse und Freigabe qualifiziert sind.
Kann ein betroffenes Bauteil einfach gereinigt werden?
Nicht ohne technische Bewertung. Reinigung kann lose Rückstände entfernen, jedoch nicht zwingend eingebettetes Material, Oberflächenschaden oder chemische Veränderung. Werkstoff, Umgebung, Folgeprozess und Kundenvorgaben bestimmen die Entscheidung.
Gibt es einen allgemeingültigen Grenzwert für Verunreinigungen?
Nein. Grenzwert und Nachweismethode müssen aus Spezifikation, Kundenvorgabe, qualifiziertem Prozess und werkstoffbezogener Risikobewertung stammen.
Die wichtigsten Punkte
- Verunreinigung, Verschleiß des vorgesehenen Strahlmittels, Bauteilrückstand und Anlagenabrieb erfordern unterschiedliche Kontrollen.
- Konforme Intensität und Bedeckungsgrad belegen weder Reinheit noch chemische Verträglichkeit.
- Ausschließlich zugeordnete Anlagen reduzieren Risiko; gemeinsam genutzte Anlagen benötigen bei Zulässigkeit einen qualifizierten Wechsel.
- Probenahme und Analytik müssen Strahlmittelstrom und vermuteten Fremdstoff repräsentieren.
- Ein betroffenes Bauteil darf nicht allein aufgrund von Reinigung oder unauffälligem Aussehen freigegeben werden.
Weiterführende Leitfäden von SP Center
Technische Quellen
1. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
Hinweis zu Normen: Maßgebend bleiben die anwendbare Detailausgabe der AMS2431 sowie Zeichnung, Vertrag, Kundenvorgaben und aufgerufene Revisionen.
