Styr åtkomsten till gängroten, gängutloppet och radieövergångarna under skruvhuvudet utan att skada form, passning, anliggningsytor, beläggningssekvens eller krav på kontroll av väteförsprödning
Kulpening av bultar och fästelement innebär inte att en enda inställning används för hela detaljen. Belastade gängrotområden, gängutlopp och radieövergångar under huvudet kan vara utmattningskritiska men svåra att nå och kontrollera. Gängflanker, anliggningsytor, drivspår, skaft och precisionspassningar har olika funktioner och kan behöva behandlas, uteslutas eller skyddas. Ritningen och det kvalificerade processupplägget måste ange kravet för varje yta.

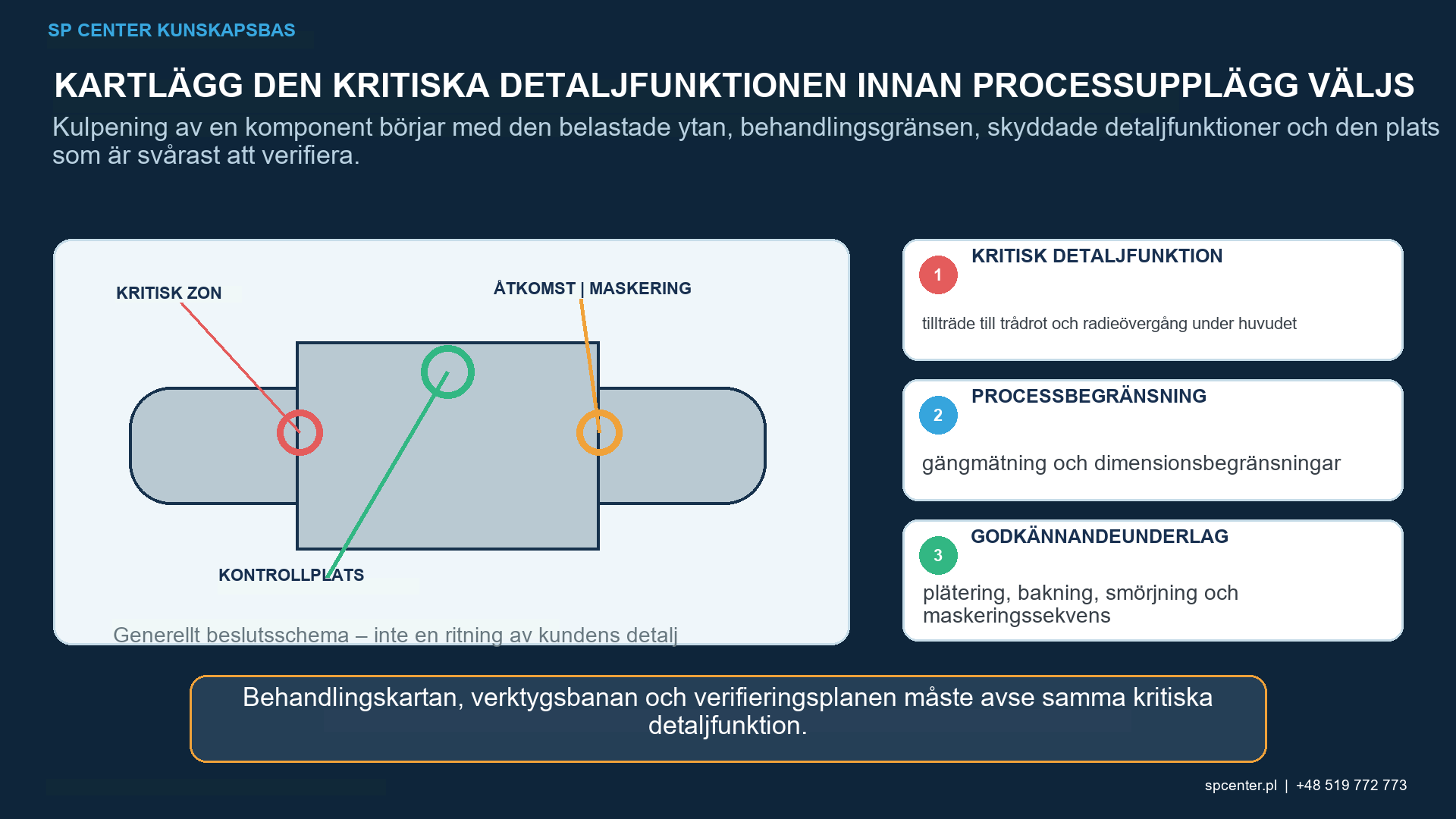

Vilka fästelementegenskaper kräver separata beslut?
Ett gängat fästelement kombinerar geometriska skåror, förspänning, medelspänning, cyklisk belastning, kontakt och friktion. Brottplatsen beror på den specifika konstruktions- och tillverkningshistoriken. Den kan inte härledas enbart från det generiska namnet ”bult” eller från draghållfasthet.
| Fästelementets egenskap | Huvudsaklig teknisk problematik | Kontrollerat beslut |
|---|---|---|
| Belastade gängrotområden | Hög lokal spänning men svår siktlinje och variabel anslagsvinkel | Godkänn uttryckligen behandling och kvalificera åtkomst, täckningsmetod och gängacceptans |
| Gängutlopp | Kombinerad övergång mellan skåra, sektion och tillverkning | Definiera start- och stoppgränser, rörelse och inspektion |
| Avrundning under huvudet | Utmattningskritisk övergång med skuggning av huvudet | Kvalificera åtkomst för munstycke eller hjul, fixturorientering och överlappning |
| Skaft eller reducerad sektion | Mått-, yt- och böjningskrav kan variera | Ange exakt behandlingslängd och måttgränser |
| Lageryta, drivfunktion eller precisionspassning | Friktion, säte, momentöverföring och montering kan påverkas | Behandla, exkludera eller maskera enligt kontrollerade konstruktionsdata |
| Blindhål eller invändigt gängad funktion | Åtkomst och kvarhållna medier är svåra att verifiera | Använd ett separat kvalificerat processupplägg med effektiv rengöring och kontroll |
Tabell 1. Ytfunktion, åtkomst och acceptansmetod avgör om och hur varje detalj ska kulpenas.
ISO 898-1 specificerar mekaniska och fysikaliska egenskaper för vissa bultar, skruvar och pinnbultar av kol- och legerat stål inom dess angivna omfattning. Dess eget omfattning specificerar inte utmattningshållfasthet eller vridmoment-/klämkraftsprestanda. Överensstämmelse med en egenskapsklass kvalificerar därför inte i sig en kulpeningsprocess eller utmattningsanspråk.
Varför är gängrotområden och gängutlopp svåra att behandla?
Roten är smal, krökt och delvis skuggad av intilliggande flanker. Slagvinkel och siktlinje ändras runt omkretsen och längs spiralen. En nominell munstycksriktning eller hjulinställning kan ge ett acceptabelt Almen-resultat samtidigt som rotexponeringen är inkonsekvent.
Kvalificeringen ska använda den verkliga diametern, stigningen, gängformen, gängutloppet och fixturen. Den ska visa rotation eller annan rörelse, överlappning av kulpeningsstrålen och det mest svåråtkomliga området utan oacceptabel avrundning av flanker, bucklor, grader eller inbäddning av kulpeningsmedium. En plan provkupong kan inte styrka täckningsgraden i gängroten.
Hur påverkar gängtillverkningen processupplägget?
Valsade, kapade och slipade gängor kan skilja sig åt i rotgeometri, ytfinish, överlappningar, slipskador och inkommande restspänning. Ordningen för gängtillverkning, värmebehandling, kulpening, rengöring och beläggning är en del av den kvalificerade konfigurationen. Ett resultat för en valsad gänga efter värmebehandling kan inte överföras till en skuren gänga eller till en annan order utan granskning.
Kulpening reparerar inte sprickor, överlappningar, avkolning, slipbränna eller en oacceptabel gängform. Inkommande inspektions- och produktstandardkrav förblir i kraft före kulpening.
Vad måste skyddas bortom gängroten?
Lagerytor och geometri under gänghuvudet påverkar säte och lastöverföring. Flanker och stigningsdiameterkontrollpassning. Drivurtag, splines, tvärhål och låsfunktioner kan fånga kulpeningsmedium eller skadas. Maskering och fixturer måste vara repeterbara, rena och spårbara och får inte repa högspänningsövergångar.
Gängtjocklekar och dimensionskontroller bör väljas utifrån den kontrollerande produkten eller ritningskravet. En godkänd tjocklekare är viktig men bevisar inte i sig täckningsgrad, restspänning, förspänningsbeteende eller utmattningsprestanda.
Hur samverkar beläggning, smörjning och vätekontroll?
Rengöring, aktivering, elektroplätering, konverteringsbeläggning, smörjning och bakning kan förändra den slutliga ytan och friktionstillståndet. Höghållfasta stål kan också vara känsliga för väteförsprödning. Kulpening introducerar tryckrestspänning men extraherar inte väte och kan inte ersätta ett obligatoriskt bakningstest för avlastning av försprödning eller processkontrolltest.
ISO 12686 behandlar automatiserad kontrollerad kulpening av vissa stålartiklar före nickel-, autokatalytisk nickel- eller kromplätering, inklusive tillämpningar avsedda att minska känsligheten för väteförsprödning. Dess omfattning är inte en universell instruktion för fästelement. ASTM F519, F1940 och F606/F606M har också definierade omfattningar; använd dem endast när de åberopas av produkten, beläggningen eller kundbehörigheten.

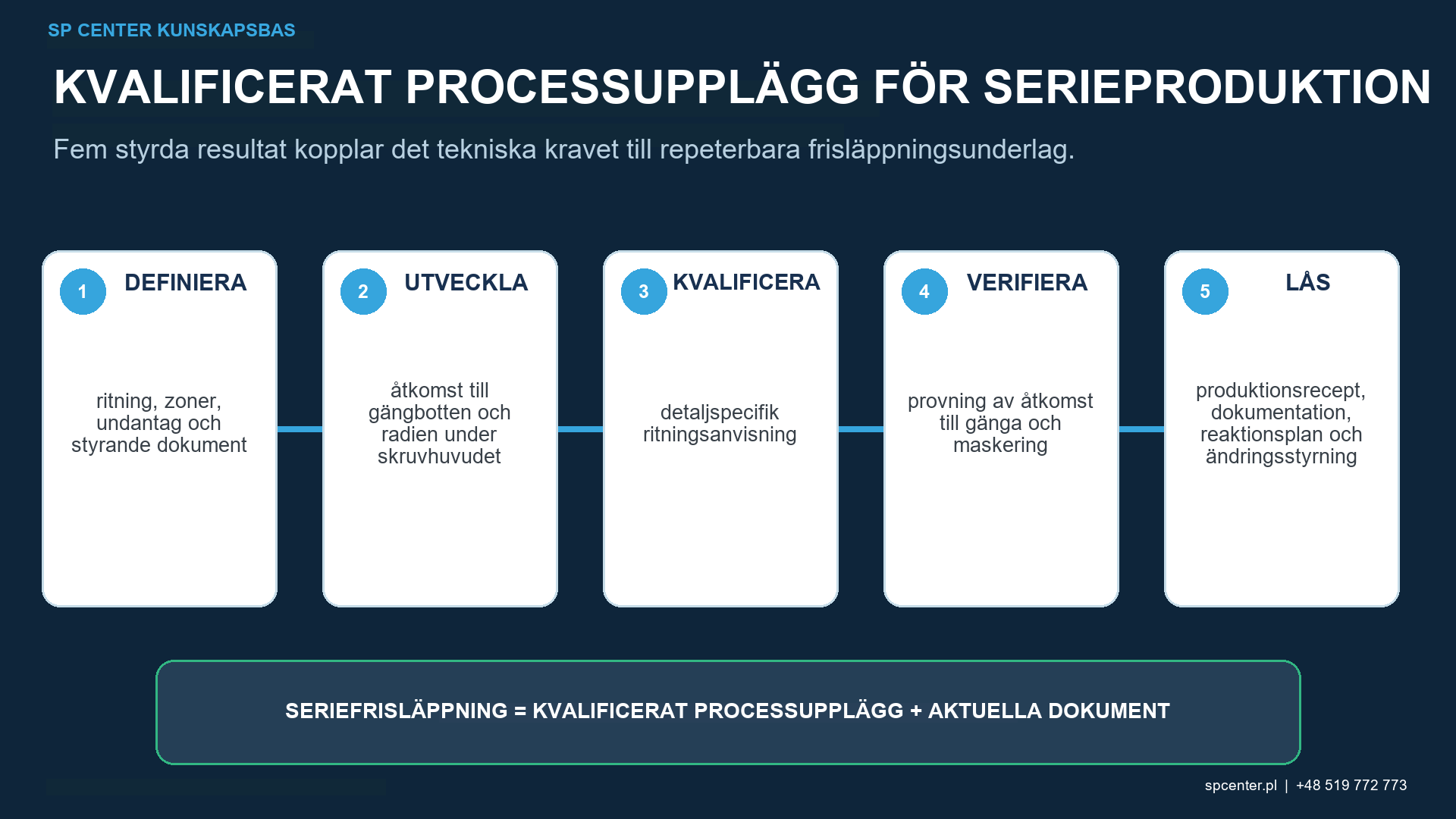

Vilka underlag stöder kvalificering och frigivning?
| Underlagsnivåer | Vad den fastställer | Vad den inte kan fastställa ensam |
|---|---|---|
| Material-, värmebehandlings- och gängtillverkningsdokumentation | Fästelementet gick in i kulpening i kvalificerat metallurgiskt och geometriskt tillstånd | Att rotorer nåddes eller utmattning förbättrades |
| Almenintensitet och mättnad | Kulpeningsstrålen verifieras vid definierade testplatser | Täckningsgrad vid en gängrot eller en acceptabel gängform |
| Komponenttäckning | Den auktoriserade zonen visar de erforderliga slagbevisen med den godkända metoden | Stigningsdiameter, flankskador, passform eller förspänningsbeteende |
| Gäng- och dimensionsinspektion | Form, delningsdiameter, gängutlopp, längd och passning uppfyller åberopade gränser | Restspänningsdjup eller utmattningsprestanda |
| Beläggnings- och vätekontrolldokumentation | Den specificerade pläterings-, rengörings- och härdningsprocessupplägget var följt | Att kulpening avlägsnade väte eller ersatte försprödningstestning |
| Representativt utmattningstest av fästelement | Den fullständiga konfigurationen av material, gänga, kulpening och beläggning är utformad för ett definierat belastningsfall | Överföring till en annan diameter, gängprocess, beläggning eller förspänning |
Tabell 2. Lossning av fästelement kan kräva process-, geometri-, ytbehandlings- och prestandaunderlag; inget enskilt resultat ersätter de andra.

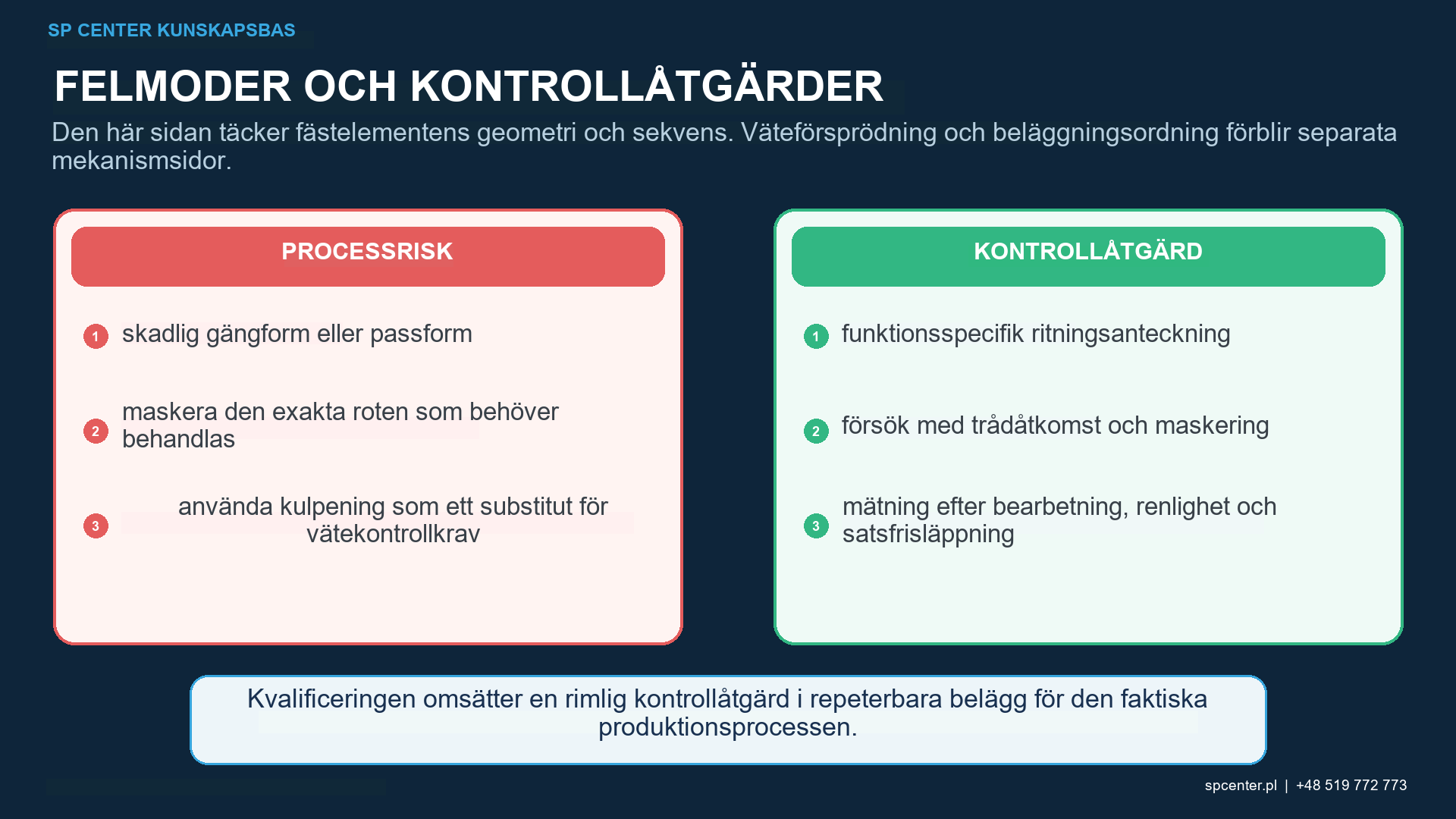

Vilka avvikelser kräver spärrning?
- Gängroten eller underhuvudets radieövergång ligger utanför det kvalificerade strömavtrycket.
- Maskläckage exponerar en lageryta, precisionsskaft eller drivfunktion.
- Gängflankerna är rundade, buckliga, gradade eller kontaminerade av kulpeningsmedium.
- Gängtolkar, delningsdiameter, gängutlopp, längd eller rakhet uppfyller inte kraven.
- Kulpeningsmedium finns kvar i en invändig gänga, urtag, tvärhål eller låsfunktion.
- Beläggnings-, smörj- eller bakningsvägen skiljer sig från den kvalificerade sekvensen.
- Ett utmattningsanspråk överförs till en annan diameter, gängprocess, egenskapsklass eller förspänning utan underlag.
Stoppa bearbetningen och begränsa det berörda partiet från det senast verifierade acceptabla tillståndet. Bevara maskin-, kulpeningsmedium-, fixtur-, program-, inspektions- och efterbehandlingsdokumentation och erhåll den erforderliga beslutet om fortsatt hantering. Upprepad kulpening är inte en automatisk korrigering eftersom kumulativ exponering och gängskador kan öka.
Vad ska en offertförfrågan eller inköpsorder definiera?
| Inmatning av offertförfrågan | Varför det är viktigt | Riskförebyggd |
|---|---|---|
| Fästelementstandard, artikelnummer och revision | Definierar identitet, geometri, egenskapsklass och styrande auktoritet | En generisk bultprocess åsidosätter produktkrav |
| Material, hårdhet och värmebehandling | Kontrollerar plastisk respons och vätekänslighet | Ett processupplägg kopieras mellan olika hållfasthetsnivåer |
| Valsad, kapad eller slipad gänga och tillverkningsorder | Definierar rotgeometri och inkommande restspänningstillstånd | Gängtillverkning och kulpeningssekvens antas likvärdiga |
| Behandlings-, uteslutnings- och maskeringskarta | Håller isär gängrotområden, gängutlopp, radieövergång under huvudet, skaft och passningar | Kritiska rotområden missas eller funktionella ytor är skadad |
| Krav för beläggning, smörjning, bakning och montering | Kopplar samman korrosionsskydd, friktion och vätekontroller | Kulpening behandlas som en ersättning för den specificerade ytbehandlingsvägen |
| Inspektion, utmattningsanspråk och spårbarhet | Definierar frisläppningsunderlag och partikoppling | Enbart inställningar används för att lova fästelementets livslängd |
Tabell 3. En tekniskt komplett begäran separerar fästelementets identitet, tillverkningstillstånd, behandlingskarta och slutgiltigt godkännande.
Ange även partistorlek, förpackning, renlighet, erforderliga certifikat, leverantörsgodkännande och avvikelsebehörighet. Om gängbehandling eller en interaktion mellan beläggning och bakning är oklar, bör bearbetningen vänta på styrt klargörande snarare än en antagen verkstadspraxis.
Vanliga frågor
Kan bultgängor kulpenas?
Endast när ritningen eller en godkänd specifikation tillåter det och den verkliga gängroten, flanken och gängutloppet kan behandlas och godkännas med en kvalificerad metod.
Bör alla höghållfasta fästelement kulpenas?
Nej. Materialhållfasthet ensam tillåter inte kulpening. Geometri, gängtillverkning, beläggning, förspänning, servicebelastning och kundkrav avgör vägen.
Är valsade och skurna gängor likvärdiga för kulpening?
Nej. De kan skilja sig åt i rotgeometri, ytintegritet och restspänningstillstånd. Kvalificeringen måste representera den faktiska tillverkningsmetoden och sekvensen.
Bevisar Almenintensitet täckningsgrad i en gängrot?
Nej. Intensiteten verifierar strömmen vid testfixturen. Rotåtkomst och täckningsgrad kräver en komponentspecifik godkänd metod.
Kan kulpening reparera en sprucken eller skadad gänga?
Nej. Sprickor, materialveck, slipskador och oacceptabel gängform måste upptäckas och bli föremål för ett behörigt beslut om fortsatt hantering före kulpening.
Kan kulpening ersätta en väteförsprödningsavlastningsbakning?
Nej. Kulpening tar inte bort väte. De åberopade rengörings-, pläterings-, baknings- och verifieringskraven förblir obligatoriska.
Kan en utvändig gängprocess användas för invändiga gängor?
Inte utan separat kvalificering. Invändiga gängor har olika åtkomst-, skuggnings-, mediehållnings- och inspektionsproblem.
Vilken information behövs för att offerera fästelementets kulpening?
Tillhandahåll kontrollerad ritning, fästelement- och materialspecifikation, gängmetod, värmebehandling, behandlingskarta, beläggnings- och bakningsväg, dimensioner, kvantiteter och dokumentation.
Viktiga slutsatser
- Behandla rottrådar, kast, underhuvudradieövergångar, skaft och lagerytor som olika funktioner.
- Kvalificera åtkomst och täckningsgrad baserat på den faktiska gänggeometrin och fixturen.
- Håll valsade, kapade och slipade gängor och deras operationsordning distinkta.
- Skydda form-, passform-, friktions- och monteringsfunktioner med kontrollerade gränser.
- Använd inte kulpening för att reparera defekter eller ersätta vätestyrd bearbetning.
- Separera intensitet, täckningsgrad, dimensionsacceptans, beläggningsdokumentation och utmattningsunderlag.
Relaterade SP Center-guider
- Kulpening och väteförsprödning
- Kulpening före eller efter värmebehandling
- Kulpening av stålkomponenter
- Kulpening och utmattningstid
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. ISO 898-1:2013, Mekaniska egenskaper hos bultar, skruvar och pinnbultar av kol- och legeringsstål
6. ASTM F606/F606M, Mekaniska testmetoder för gängade fästelement och relaterade produkter
Standardnotering: Bekräfta den aktuella fullständiga revisionen som åberopas av produktstandarden, ritningen, beläggningsspecifikationen och de vidareförda kundkraven. Dessa källor godkänner inte ett universellt gängrecept för kulpening.
