Zugang zum Gewindegrund, Gewindeauslauf und Unterkopfradius beherrschen, ohne Form, Passung, Auflageflächen, Beschichtungsfolge oder Wasserstoffanforderungen zu beeinträchtigen
Das Verfestigungsstrahlen von Schrauben und Verbindungselementen ist kein einheitlicher Prozess für das gesamte Bauteil. Belastete Gewindegründe, Gewindeauslauf und Unterkopfradius können ermüdungskritisch, zugleich aber schwer zugänglich und prüfbar sein. Flanken, Auflageflächen, Antriebe, Schäfte und Präzisionspassungen erfüllen andere Funktionen und können Behandlung, Ausschluss oder Schutz benötigen. Zeichnung und qualifizierte Route entscheiden jede Fläche ausdrücklich.

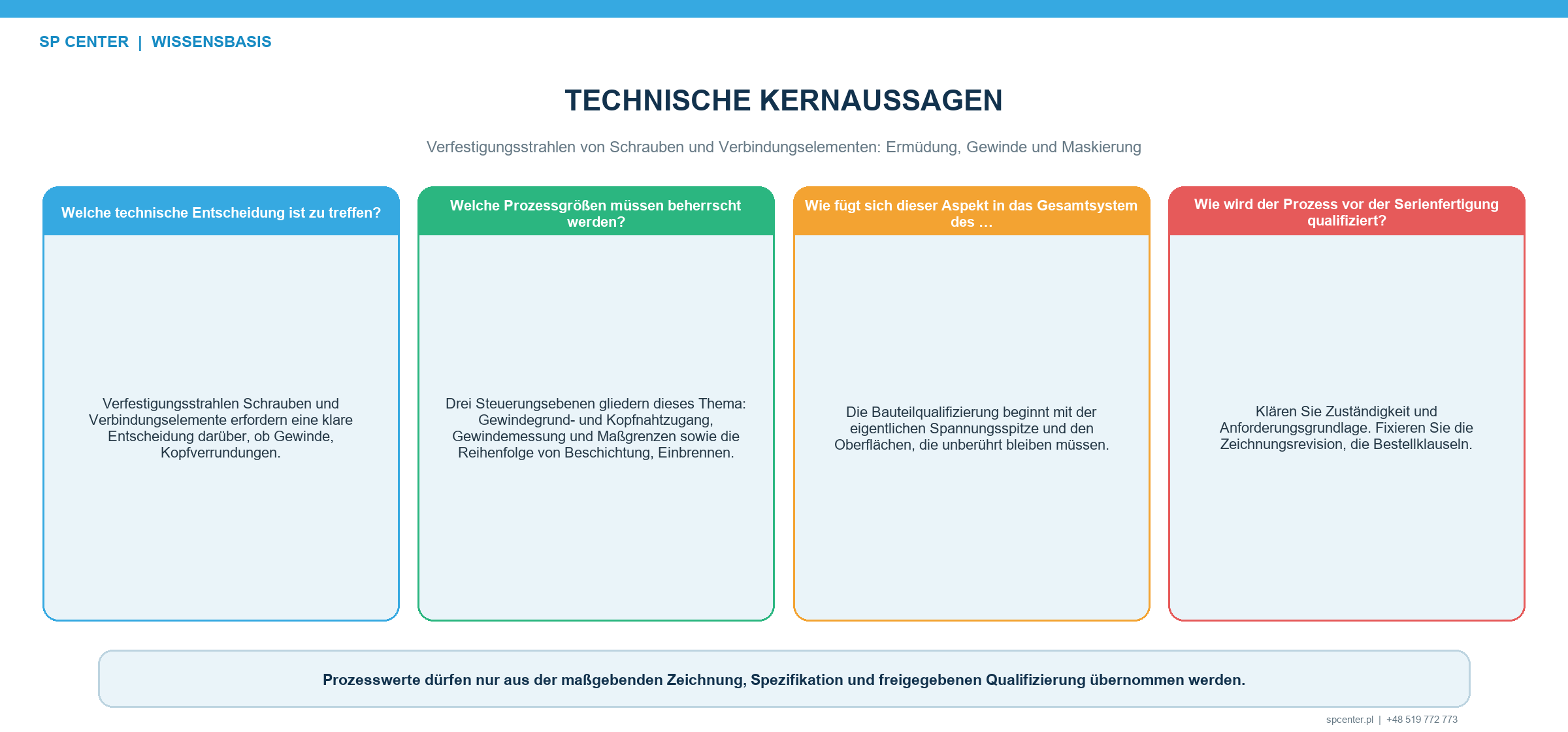

Welche Merkmale benötigen getrennte Entscheidungen?
Ein Gewindeverbindungselement verbindet geometrische Kerben, Vorspannung, Mittelspannung, zyklische Last, Kontakt und Reibung. Der Ausfallort hängt von Konstruktion und Fertigungshistorie ab und lässt sich weder aus der Bezeichnung „Schraube“ noch aus der Zugfestigkeit allein ableiten.
| Merkmal des Verbindungselements | Technisches Hauptproblem | Gelenkte Entscheidung |
|---|---|---|
| Belasteter Gewindegrund | Hohe örtliche Spannung bei schwieriger Sichtlinie und wechselndem Auftreffwinkel | Behandlung ausdrücklich freigeben sowie Zugang, Bedeckungsgradmethode und Gewindeabnahme qualifizieren |
| Gewindeauslauf | Kombination aus Kerbe, Querschnitt und Fertigungsübergang | Anfangs- und Endgrenze, Bewegung und Prüfung festlegen |
| Unterkopfradius | Ermüdungskritischer Übergang mit Abschattung durch den Kopf | Düsen- oder Schleuderradzugang, Vorrichtungslage und Überlappung qualifizieren |
| Schaft oder reduzierter Querschnitt | Maß-, Oberflächen- und Biegeforderungen können abweichen | Genaue Behandlungslänge und Maßgrenzen angeben |
| Auflagefläche, Antrieb oder Präzisionspassung | Reibung, Sitz, Drehmomentübertragung und Montage können beeinflusst werden | Nach gelenkter Konstruktionsunterlage behandeln, ausschließen oder maskieren |
| Sackloch oder Innengewinde | Zugang und Strahlmittelrückstände sind schwer nachzuweisen | Eigene qualifizierte Route mit wirksamer Reinigung und Prüfung einsetzen |
Tabelle 1. Flächenfunktion, Zugänglichkeit und Abnahmemethode bestimmen, ob und wie das Merkmal gestrahlt wird.
ISO 898-1 legt in ihrem Anwendungsbereich mechanische und physikalische Eigenschaften bestimmter Schrauben und Gewindestifte aus Kohlenstoff- und legiertem Stahl fest. Ihr Anwendungsbereich umfasst weder Ermüdungswiderstand noch Drehmoment-Vorspannkraft-Verhalten. Eine Festigkeitsklasse qualifiziert deshalb weder Strahlroute noch Ermüdungsaussage.
Warum sind Gewindegrund und Auslauf schwierig zu bearbeiten?
Der Grund ist eng, gekrümmt und durch benachbarte Flanken teilweise abgeschattet. Auftreffwinkel und Sichtlinie ändern sich über Umfang und Schraubenlinie. Eine nominale Düsenrichtung oder Schleuderradeinstellung kann einen zulässigen Almen-Wert liefern und dennoch zu uneinheitlicher Grundexposition führen.
Die Qualifizierung verwendet tatsächlichen Durchmesser, Steigung, Gewindeform, Auslauf und Vorrichtung. Sie weist Rotation oder andere Bewegung, Strahlbildüberlappung und die am schwersten zugängliche Stelle nach, ohne unzulässiges Abrunden, Eindrücke, Grate oder Einbettungen an den Flanken. Eine ebene Probe belegt den Bedeckungsgrad im Grund nicht.
Wie beeinflusst die Gewindefertigung die Route?
Gerollte, geschnittene und geschliffene Gewinde können sich in Grundgeometrie, Oberflächenfinish, Überwalzungen, Schleifschäden und Eingangseigenspannung unterscheiden. Die Reihenfolge aus Gewindefertigung, Wärmebehandlung, Strahlen, Reinigen und Beschichten gehört zur qualifizierten Konfiguration. Ein Ergebnis für ein nach der Wärmebehandlung gerolltes Gewinde ist nicht ohne Prüfung auf ein geschnittenes Gewinde oder eine andere Folge übertragbar.
Verfestigungsstrahlen repariert weder Risse, Überwalzungen, Entkohlung, Schleifbrand noch unzulässige Gewindeform. Eingangsprüfung und Produktnorm gelten vor dem Strahlen weiter.
Was muss neben dem Gewindegrund geschützt werden?
Auflagefläche und Unterkopfgeometrie beeinflussen Sitz und Lastübertragung. Flanken und Flankendurchmesser bestimmen die Passung. Antriebsvertiefungen, Verzahnungen, Querbohrungen und Sicherungsmerkmale können Strahlmittel festhalten oder beschädigt werden. Maskierungen und Vorrichtungen müssen wiederholbar, sauber und rückverfolgbar sein und dürfen hoch beanspruchte Übergänge nicht verkratzen.
Gewindelehren und Maßprüfungen richten sich nach maßgebender Produkt- oder Zeichnungsforderung. Eine bestandene Lehrenprüfung ist wichtig, belegt aber allein weder Bedeckungsgrad, Eigenspannung, Vorspannverhalten noch Ermüdungsleistung.
Wie wirken Beschichtung, Schmierung und Wasserstoffbeherrschung zusammen?
Reinigen, Aktivieren, galvanisches Beschichten, Konversionsschicht, Schmierung und Entgasungsbehandlung können Endoberfläche und Reibungszustand verändern. Hochfeste Stähle können außerdem wasserstoffempfindlich sein. Verfestigungsstrahlen bringt Druckeigenspannungen ein, entfernt aber keinen Wasserstoff und ersetzt weder vorgeschriebene Entgasungsbehandlung noch Prozesskontrollprüfung.
ISO 12686 behandelt automatisiertes kontrolliertes Verfestigungsstrahlen bestimmter Stahlartikel vor Nickel-, chemisch Nickel- oder Chrombeschichtung, darunter Anwendungen zur Verringerung der Wasserstoffempfindlichkeit. Die Norm ist keine allgemeine Schraubenanweisung. Auch ASTM F519, F1940 und F606/F606M besitzen definierte Anwendungsbereiche und werden nur bei Aufruf durch Produkt-, Beschichtungs- oder Kundenverantwortung angewendet.

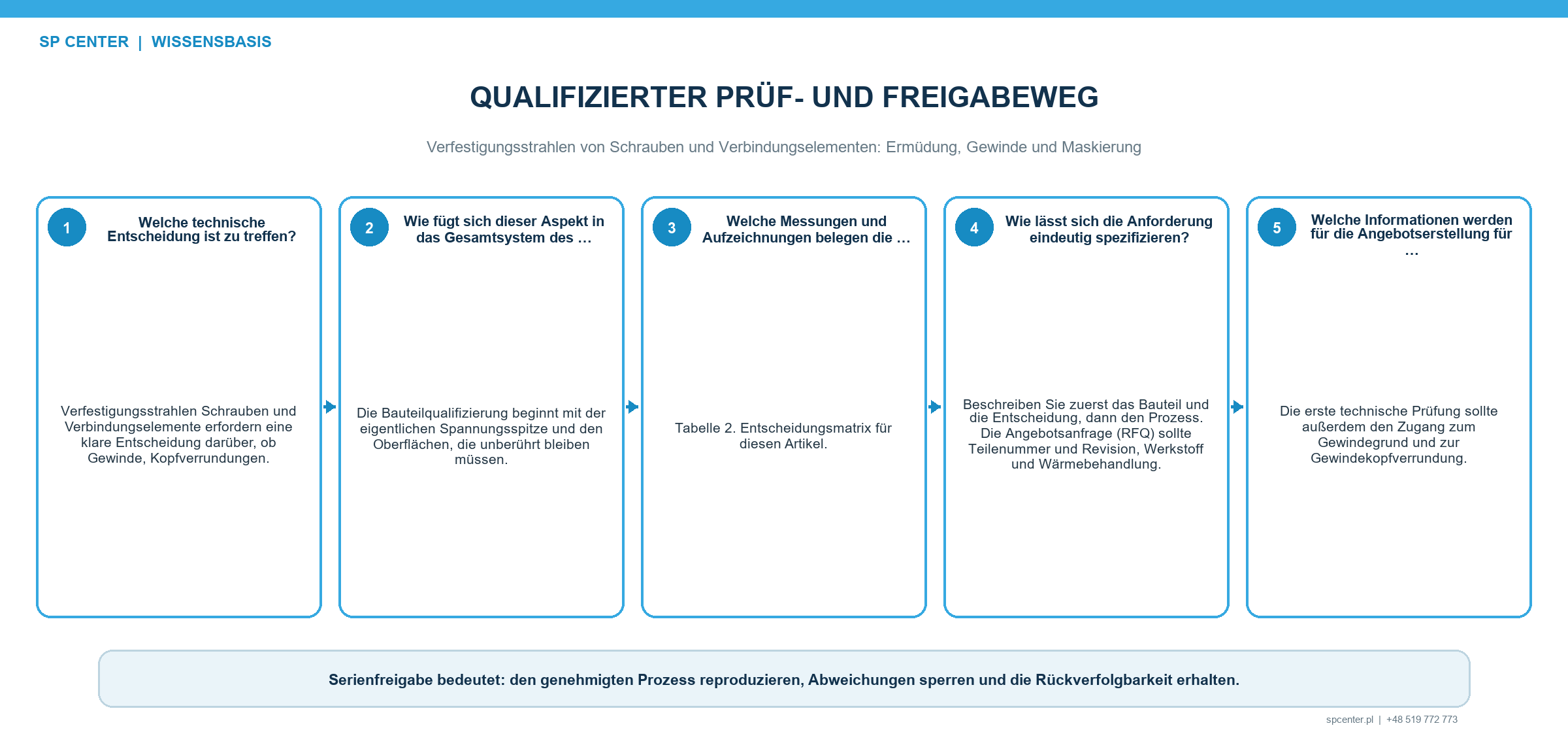

Welche Nachweise stützen Qualifizierung und Freigabe?
| Nachweisebene | Belegte Aussage | Allein nicht belegt |
|---|---|---|
| Werkstoff-, Wärmebehandlungs- und Gewindefertigungsaufzeichnungen | Das Verbindungselement kam im qualifizierten metallurgischen und geometrischen Zustand zum Strahlen | Gewindegrund wurde erreicht oder Ermüdung verbessert |
| Almen-Intensität und Sättigung | Der Strahl wurde an festgelegten Prüfstellen verifiziert | Bedeckungsgrad im Gewindegrund oder zulässige Gewindeform |
| Bedeckungsgrad am Bauteil | Die freigegebene Zone zeigt mit zugelassener Methode die geforderten Auftreffspuren | Flankendurchmesser, Flankenschaden, Passung oder Vorspannverhalten |
| Gewinde- und Maßprüfung | Form, Flankendurchmesser, Auslauf, Länge und Passung erfüllen die Forderungen | Eigenspannungstiefe oder Ermüdungsleistung |
| Beschichtungs- und Wasserstoffaufzeichnungen | Vorgeschriebene Galvanik-, Reinigungs- und Entgasungsfolge wurde eingehalten | Strahlen entfernte Wasserstoff oder ersetzte eine Versprödungsprüfung |
| Repräsentative Ermüdungsprüfung | Die vollständige Werkstoff-Gewinde-Strahl-Beschichtungs-Konfiguration beantwortet einen definierten Lastfall | Übertragbarkeit auf anderen Durchmesser, Gewindeprozess, Beschichtung oder Vorspannung |
Tabelle 2. Die Freigabe kann Prozess-, Geometrie-, Endbehandlungs- und Leistungsnachweise benötigen; keiner ersetzt die übrigen.
Welche Abweichungen erfordern Eingrenzung?
- Gewindegrund oder Unterkopfradius liegt außerhalb des qualifizierten Strahlbilds.
- Maskierungsleck exponiert Auflagefläche, Präzisionsschaft oder Antrieb.
- Gewindeflanken sind abgerundet, eingedrückt, gratig oder durch Strahlmittel verunreinigt.
- Lehrenprüfung, Flankendurchmesser, Auslauf, Länge oder Geradheit ist unzulässig.
- Strahlmittel verbleibt in Innengewinde, Vertiefung, Querbohrung oder Sicherungsmerkmal.
- Beschichtungs-, Schmier- oder Entgasungsroute weicht von der qualifizierten Folge ab.
- Ermüdungsaussage wird ohne Nachweis auf anderen Durchmesser, Gewindeprozess, Festigkeitsklasse oder Vorspannung übertragen.
Bearbeitung stoppen und das betroffene Los seit dem letzten verifiziert zulässigen Zustand eingrenzen. Anlagen-, Strahlmittel-, Vorrichtungs-, Programm-, Prüf- und Endbehandlungsaufzeichnungen sichern und die erforderliche Entscheidung einholen. Erneutes Strahlen ist keine automatische Korrektur, weil kumulative Exposition und Gewindeschaden zunehmen können.
Was gehört in Anfrage oder Bestellung?
| Angabe in der Anfrage | Bedeutung | Verhindertes Risiko |
|---|---|---|
| Verbindungselementnorm, Teilenummer und Revision | Definiert Identität, Geometrie, Festigkeitsklasse und maßgebende Stelle | Ein allgemeiner Schraubenprozess ersetzt Produktforderungen |
| Werkstoff, Härte und Wärmebehandlung | Bestimmt plastische Reaktion und Wasserstoffempfindlichkeit | Eine Route wird zwischen ungleichen Festigkeitsniveaus kopiert |
| Gerolltes, geschnittenes oder geschliffenes Gewinde und Fertigungsfolge | Definiert Grundgeometrie und Eingangseigenspannung | Gewindefertigung und Strahlfolge gelten fälschlich als gleichwertig |
| Behandlungs-, Ausschluss- und Maskierungsplan | Trennt Grund, Auslauf, Unterkopfradius, Schaft und Passungen | Kritische Gründe werden verfehlt oder Funktionsflächen beschädigt |
| Beschichtung, Schmierung, Entgasung und Montage | Verknüpft Korrosionsschutz, Reibung und Wasserstoffbeherrschung | Strahlen gilt als Ersatz der vorgeschriebenen Endbehandlung |
| Prüfung, Ermüdungsaussage und Rückverfolgbarkeit | Definiert Freigabenachweise und Losbezug | Einstellungen allein begründen ein Lebensdauerversprechen |
Tabelle 3. Eine technisch vollständige Anfrage trennt Bauteilidentität, Fertigungszustand, Behandlungsplan und Endabnahme.
Zusätzlich Losgröße, Verpackung, Sauberkeit, Zeugnisse, Quellenfreigabe und Abweichungsbefugnis festlegen. Sind Gewindebehandlung oder Wechselwirkung zwischen Beschichtung und Entgasung unklar, wartet die Bearbeitung auf gelenkte Klärung statt einer angenommenen Werkstattpraxis.
Häufig gestellte Fragen
Dürfen Schraubengewinde verfestigungsgestrahlt werden?
Nur wenn Zeichnung oder freigegebene Spezifikation dies erlaubt und Gewindegrund, Flanke und Auslauf mit einer qualifizierten Methode bearbeitet und abgenommen werden können.
Muss jedes hochfeste Verbindungselement gestrahlt werden?
Nein. Festigkeit allein autorisiert den Prozess nicht. Geometrie, Gewindefertigung, Beschichtung, Vorspannung, Betriebslast und Kundenforderung bestimmen die Route.
Sind gerollte und geschnittene Gewinde beim Strahlen gleichwertig?
Nein. Grundgeometrie, Oberflächenintegrität und Eingangseigenspannung können abweichen. Die Qualifizierung repräsentiert das tatsächliche Fertigungsverfahren und die Reihenfolge.
Belegt die Almen-Intensität den Bedeckungsgrad im Gewindegrund?
Nein. Die Intensität verifiziert den Strahl an der Prüfvorrichtung. Zugang und Bedeckungsgrad im Grund benötigen eine bauteilspezifische freigegebene Methode.
Kann Verfestigungsstrahlen ein gerissenes oder beschädigtes Gewinde reparieren?
Nein. Risse, Überwalzungen, Schleifschäden und unzulässige Gewindeform müssen vor dem Strahlen erkannt und entschieden werden.
Kann Strahlen eine Wasserstoff-Entgasungsbehandlung ersetzen?
Nein. Strahlen entfernt keinen Wasserstoff. Aufgerufene Reinigungs-, Galvanik-, Entgasungs- und Verifizierungsforderungen bleiben verbindlich.
Kann ein Außenverfahrensprozess für Innengewinde verwendet werden?
Nicht ohne eigene Qualifizierung. Innengewinde besitzen andere Zugangs-, Abschattungs-, Strahlmittelrückstands- und Prüfprobleme.
Welche Angaben benötigt ein Angebot für Verbindungselemente?
Benötigt werden gelenkte Zeichnung, Verbindungselement- und Werkstoffnorm, Gewindeverfahren, Wärmebehandlung, Behandlungsplan, Beschichtungs- und Entgasungsroute, Maße, Mengen und Aufzeichnungen.
Die wichtigsten Punkte
- Gewindegründe, Auslauf, Unterkopfradien, Schäfte und Auflageflächen als unterschiedliche Funktionen behandeln.
- Zugang und Bedeckungsgrad an tatsächlicher Gewindegeometrie und Vorrichtung qualifizieren.
- Gerollte, geschnittene und geschliffene Gewinde sowie deren Reihenfolge trennen.
- Form, Passung, Reibung und Montagefunktion durch gelenkte Grenzen schützen.
- Strahlen weder zur Fehlerreparatur noch als Ersatz der Wasserstoffbeherrschung einsetzen.
- Intensität, Bedeckungsgrad, Maßabnahme, Beschichtungsaufzeichnung und Ermüdungsnachweis trennen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen und Wasserstoffversprödung
- Verfestigungsstrahlen vor oder nach der Wärmebehandlung
- Verfestigungsstrahlen von Stahlbauteilen
- Verfestigungsstrahlen und Ermüdungslebensdauer
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. ISO 898-1:2013, Mechanical Properties of Carbon- and Alloy-Steel Bolts, Screws and Studs
6. ASTM F606/F606M, Mechanical Test Methods for Threaded Fasteners and Related Products
8. ASTM F1940, Process-Control Verification for Hydrogen Embrittlement in Plated or Coated Fasteners
Hinweis zu Normen: Die aktuelle vollständige Revision aus Produktnorm, Zeichnung, Beschichtungsspezifikation und Kundenanforderung ist zu bestätigen. Die Quellen autorisieren kein allgemeines Gewindestrahlrezept.
